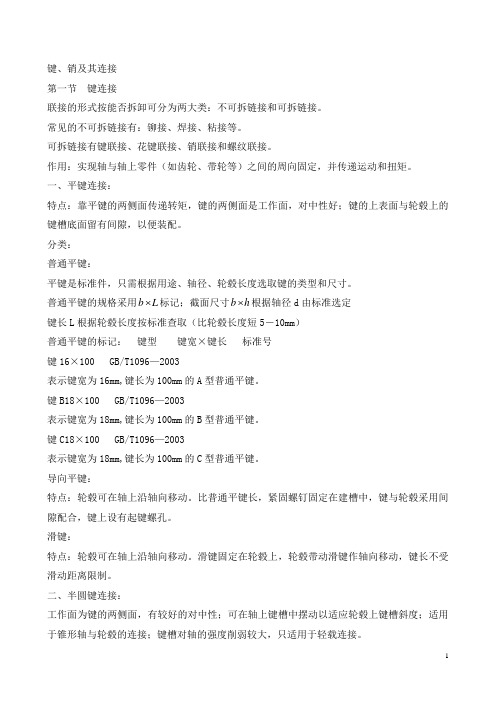

键、销及其连接第一节键连接联接的形式按能否拆卸可分为两大类：不可拆链接和可拆链接。
常见的不可拆链接有：铆接、焊接、粘接等。
可拆链接有键联接、花键联接、销联接和螺纹联接。
作用：实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。
一、平键连接：特点：靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配。
分类：普通平键：平键是标准件，只需根据用途、轴径、轮毂长度选取键的类型和尺寸。
普通平键的规格采用Lb⨯根据轴径d由标准选定b⨯标记；截面尺寸h键长L根据轮毂长度按标准查取（比轮毂长度短5－10mm）普通平键的标记：键型键宽×键长标准号键16×100 GB/T1096—2003表示键宽为16mm,键长为100mm的A型普通平键。
键B18×100 GB/T1096—2003表示键宽为18mm,键长为100mm的B型普通平键。
键C18×100 GB/T1096—2003表示键宽为18mm,键长为100mm的C型普通平键。
导向平键：特点：轮毂可在轴上沿轴向移动。
比普通平键长，紧固螺钉固定在建槽中，键与轮毂采用间隙配合，键上设有起键螺孔。
滑键：特点：轮毂可在轴上沿轴向移动。
滑键固定在轮毂上，轮毂带动滑键作轴向移动，键长不受滑动距离限制。
二、半圆键连接：工作面为键的两侧面，有较好的对中性；可在轴上键槽中摆动以适应轮毂上键槽斜度；适用于锥形轴与轮毂的连接；键槽对轴的强度削弱较大，只适用于轻载连接。
三、花键连接：花键连接——由沿轴和轮毂孔周向均布的多个健齿相互啮合而成的连接。
多齿承载，承载能力高；齿浅，对轴的强度削弱小；对中性及导向性能好；加工需专用设备，成本高。
四、楔键和切向键连接1、楔键：楔键与键槽的两个侧面不相接触，为非工作面。
楔键连接能使轴上零件轴向固定，并能使零件受单方向的轴向力。
用于定心精度要求不高，荷载平稳和低速的场合。
机械基础课件键、销及其连接分解 (一)机械基础课件键、销及其连接分解机械基础课件是机械工程专业学习的重点内容之一，其中键、销及其连接是机械基础课程的重要组成部分。
它们是机械传动中常用的连接元件，可以使轴、轮、套的相对运动变为相同的运动。
在机械制造实践中，一定要注意键、销及其连接的正确使用方法和分解方法，以确保机械传动的长期可靠性和稳定性。
本文将介绍键、销及其连接的分解方法。
一、键键是连接套、轮、轴、销等零件，防止相对滑动的零件。
按键的形状可分为平键、槽键、钩形键、花键等。
按键的材料常用钢材、青铜材料等。
键的分解方法1.先将轴和轴孔上的键槽清洁，清除涂有油污、锈蚀、杂物等。
轴承或销轴向轴头方向推动，用力不要过大，以免影响轴承寿命或否则破坏轴。
2.将定位卡块和定位销拔出，轴承用垫片将轴承从轴上调整下来。
3.用钳子或其他工具将键拔出。
拔键必须绕着键孔的轴线方向进行拔出，切不可用横向或倾斜绕动拔出，否则可能会损坏轴或孔的配合表面，特别是绕动时花键会更容易损坏。
4.用刮刀等工具轻轻刮掉键槽两侧的杂物，或用抛光机将槽面打磨。
二、销销是连接零件的构件，有很多种不同的型式，如平销、轴销、弹簧销、转动销、圆锥销等。
根据不同的用途，它们有不同的性能，如强度、精度、耐磨性、抗疲劳性等。
按销材料分为钢销、铜销、铝销和塑料销等。
销的分解方法1.用连接销配合的轴和套上的部位都要清洗干净，以便于工具的插入。
2.将拆卸工具插入连接销的两端，用力移动销，直到连接部分或者轴/套上的连接孔露出原先被销占用的空间。
3.用扁平的放在占满连接孔的端头上，轻敲放置在销头的相反侧。
这样可以使销松动，并保留完好的状态以再次使用。
三、连接连接是由键和销组成的互锁形接头。
常见的连接方式有斜键连接、滚销连接、弹簧销连接、渐进式花键连接等。
连接的分解方法1.先按照键的分解方法把键拆卸下来。
2.然后取出连接销。
3.清理键、轴孔和轴连接面和连接孔的配合表面。
