机械设计基础键联接

机械设计基础一、单选题1. 齿轮传动在以下几种工况中( )的齿宽系数可取大些。

C. 对称布置3. 带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带( )。

B. 紧边进入小带轮处4. 设计键连接的几项主要内容是:a)按轮毂长度选择键的长度； b)按使用要求选择键的主要类型；c)按轴的直径选择键的剖面尺寸； d)对连接进行必要的强度校核。

在具体设计时，普通顺序是( )。

B. b→c→a→d5. 角接触球轴承普通用于承受( )。

D. 径向载荷和轴向载荷6. ( )的周转轮系，称为行星轮系。

D. 三自由度7. 一对标准渐开线圆柱齿轮要正确啮合，它们的( )必须相等。

B. 模数 m9. 常见的连接罗纹是( )。

B. 单线右旋10. 曲柄摇杆机构的压力角是( )。

A. 连杆推力与运动方向之间所夹的锐角11. 普通平键联接强度校核的内容主要是( )。

A. 校核键侧面的挤压强度12. 轴肩与轴环的作用是( )。

A. 对零件轴向定位和固定13. 平键连接如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔( )。

D. 180°15. V 带的标准件，在标准系列之中规定( )是公称长度。

B. 基准长度16. 滚动轴承在普通转速下的主要失效形式是( )。

C. 疲劳点蚀17. 传动比大而且准确的传动是( )。

D. 蜗杆传动18. 为了实现两根相交轴之间的传动，可以采用( )。

C. 直齿锥齿轮传动19. 型号为 6202 轴承的轴承套圈内径为( )。

B. 1520. 凸缘联轴器是一种( )联轴器。

A. 固定式刚性联轴器1. 一定型号 V 带内弯曲应力的大小，与( )成反比关系。

B. 带轮的直径2. 转轴工作时承受( )。

A. 转矩和弯矩3. 带传动中弹性滑动现象的产生是由于( )。

D. 带型选择不当4. 循环特性 r=－1 的变应力是( )应力。

A. 对称循环变应力5.普通圆柱蜗杆和蜗轮传动的正确啮合条件是( ) B. ma1=mt2, αa1=αt2,λ= β7.油井的抽油机是应用( )机构来抽油的。

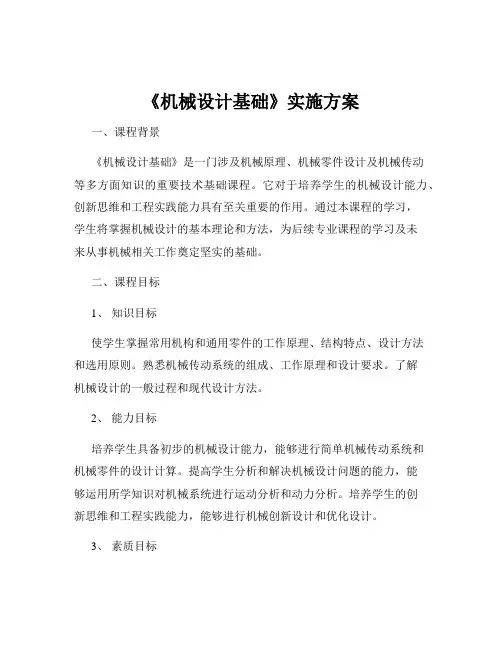

《机械设计基础》实施方案一、课程背景《机械设计基础》是一门涉及机械原理、机械零件设计及机械传动等多方面知识的重要技术基础课程。

它对于培养学生的机械设计能力、创新思维和工程实践能力具有至关重要的作用。

通过本课程的学习，学生将掌握机械设计的基本理论和方法，为后续专业课程的学习及未来从事机械相关工作奠定坚实的基础。

二、课程目标1、知识目标使学生掌握常用机构和通用零件的工作原理、结构特点、设计方法和选用原则。

熟悉机械传动系统的组成、工作原理和设计要求。

了解机械设计的一般过程和现代设计方法。

2、能力目标培养学生具备初步的机械设计能力，能够进行简单机械传动系统和机械零件的设计计算。

提高学生分析和解决机械设计问题的能力，能够运用所学知识对机械系统进行运动分析和动力分析。

培养学生的创新思维和工程实践能力，能够进行机械创新设计和优化设计。

3、素质目标培养学生严谨的科学态度、创新精神和团队协作意识。

提高学生的工程意识和职业素养，使其具备良好的职业道德和社会责任感。

三、课程内容1、机械原理部分（1）平面机构的结构分析：机构的组成、运动副的类型、平面机构的运动简图绘制和自由度计算。

（2）平面连杆机构：平面四杆机构的基本类型、特性和设计方法。

（3）凸轮机构：凸轮机构的类型、特点和工作原理，从动件的运动规律和设计方法。

（4）齿轮机构：齿轮的类型、特点和参数，渐开线齿轮的啮合原理、传动比计算和设计方法。

（5）轮系：轮系的类型、传动比计算和应用。

2、机械零件设计部分（1）连接零件：螺纹连接、键连接和销连接的类型、特点和设计方法。

（2）传动零件：带传动、链传动、齿轮传动、蜗杆传动的类型、特点、设计计算和结构设计。

（3）轴系零件：轴的类型、结构设计和强度计算，滚动轴承和滑动轴承的类型、特点、选用和组合设计。

3、机械传动系统设计（1）机械传动系统方案设计的原则和方法。

（2）机械传动系统的总体设计，包括拟定运动方案、选择动力源、分配传动比等。

第10章连接10.1复习笔记【通关提要】本章介绍了零件连接形式：螺纹连接、键连接和销连接，主要阐述了螺纹的类型和几何参数、螺纹连接的基本类型、螺栓连接的受力分析和强度计算、螺旋传动、键连接的类型和强度计算以及销连接。

学习时需要重点掌握螺栓连接的受力分析和强度计算、键连接的强度计算，此处多以计算题的形式出现；熟练掌握螺纹和螺纹连接的类型和应用、提高螺纹连接强度的措施、键连接的类型、应用及布置等内容，多以选择题、填空题、判断题和简答题的形式出现。

复习时需把握其具体内容，重点记忆。

【重点难点归纳】一、螺纹参数（见表10-1-1）表10-1-1螺纹的分类和几何参数二、螺旋副的受力分析、效率和自锁（见表10-1-2）表10-1-2螺旋副的受力分析、效率和自锁三、机械制造常用螺纹（见表10-1-3）表10-1-3机械制造常用螺纹四、螺纹连接的基本类型及螺纹紧固件（见表10-1-4）表10-1-4螺纹连接的基本类型及螺纹紧固件五、螺纹连接的预紧和防松1．拧紧力矩（见表10-1-5）表10-1-5拧紧力矩2．螺纹连接的防松（见表10-1-6）表10-1-6螺纹连接的防松六、螺栓连接的强度计算（见表10-1-7）表10-1-7螺栓连接的强度计算七、螺栓的材料和许用应力1．材料螺栓的常用材料为低碳钢和中碳钢，重要和特殊用途的螺纹连接件可采用力学性能较高的合金钢。

2．许用应力及安全系数许用应力及安全系数可见教材表10-7和表10-8。

八、提高螺栓连接强度的措施（见表10-1-8）表10-1-8提高螺栓连接强度的措施九、螺旋传动螺旋传动主要用来把回转运动变为直线运动，其主要失效是螺纹磨损。

按使用要求的不同可分为传力螺旋、传导螺旋和调整螺旋。

1．耐磨性计算（1）通常是限制螺纹接触处的压强p，其校核公式为p＝F a/（πd2hz）≤[p]式中，F a为轴向力；z为参加接触的螺纹圈数；h为螺纹工作高度；[p]为许用压强。

（2）确定螺纹中径d2的设计公式①梯形螺纹d≥2②锯齿形螺纹2d≥其中，φ＝H/d2，z＝H/P，H为螺母高度；梯形螺纹的工作高度h＝0.5P；锯齿形螺纹的工作高度h＝0.75P。

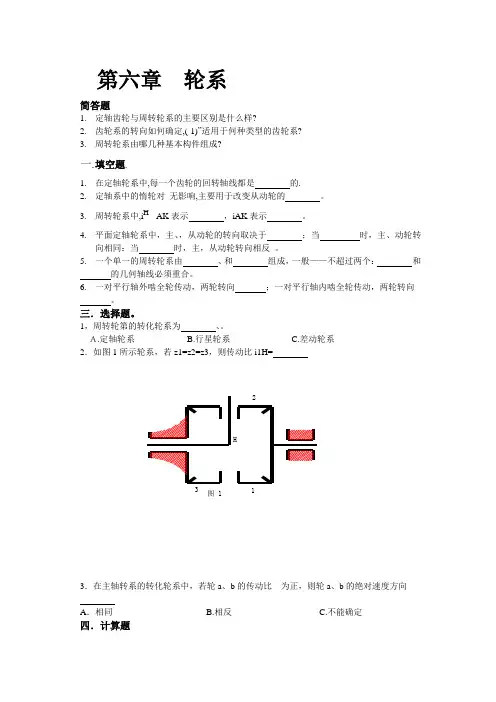

第六章 轮系简答题1. 定轴齿轮与周转轮系的主要区别是什么样?2. 齿轮系的转向如何确定,(-1)”适用于何种类型的齿轮系?3. 周转轮系由哪几种基本构件组成?一. 填空题.1. 在定轴轮系中,每一个齿轮的回转轴线都是 的.2. 定轴系中的惰轮对_无影响,主要用于改变从动轮的 。

3. 周转轮系中,i H AK 表示 ，iAK 表示 。

4. 平面定轴轮系中，主、，从动轮的转向取决于 ；当 时，主、动轮转向相同：当 时，主，从动轮转向相反 。

5. 一个单一的周转轮系由 、和 组成，一般——不超过两个： 和 的几何轴线必须重合。

6. 一对平行轴外啮全轮传动，两轮转向 ；一对平行轴内啮全轮传动，两轮转向 。

三．选择题。

1，周转轮第的转化轮系为 、。

Ａ.定轴轮系 B.行星轮系 C.差动轮系2．如图1所示轮系，若z1=z2=z3，则传动比i1H=3．在主轴转系的转化轮系中，若轮a 、b 的传动比 为正，则轮a 、b 的绝对速度方向A ．相同 B.相反 C.不能确定四．计算题1．图示的轮系中，已知各齿轮的齿数z1=20，z2=40，z’=18，z4=18，z7=20，齿轮7的模数m=3mm，蜗杆头数为1（左旋）, 蜗轮齿数z6=40，齿轮1为主动轮，转向如图所示，转速n1=100r/min，试示齿条8的速度和移动方向。

i1H。

3．已知图4．图5所示为输送带行星轮系中，已知各齿轮的齿数分别z1=12，z2=33，z2’=30,z3=78,z4=75,电动机的转速n1=1450r/min,试求输出轴转速nr的大小与方向。

七、其他常用机构1、掌握槽轮机构的工作原理与应用、2、棘轮机构的工作原理与应用，3、螺旋机构的应用及方向判断与移动距离的计算一、填空题1.所谓间歇运动机构，就是在主动件作运动时，从动件能够产生周期性的、、运动机构。

2.欲将一匀速回转运动转变成单向间歇回转运动，采用的机构有、、等，其中间歇时间可调的机构是机构。

1. (3分)在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（）。

C. 防松2.(3分)带传动正常工作时不能保证准确的传动比是因为（）。

A. 带存在弹性滑动3.(3分)补鞋机的凸轮机构选用的是（）凸轮机构。

A. 盘形4.(3分)设计键连接的几项主要内容是:a)按轮毂长度选择键的长度；b)按使用要求选择键的主要类型；c)按轴的直径选择键的剖面尺寸；d)对连接进行必要的强度校核。

在具体设计时，一般顺序是（）。

B. b→c→a→d5.(3分)在下列平面四杆机构中，无急回性质的机构是（）。

C. 对心曲柄滑块机构6.(3分)当轴的转速较低，且只承受较大的径向载荷时，宜选用( )。

C. 圆柱滚子轴承7.(3分)一般转速的滚动轴承计算准则是( )。

C. 进行疲劳寿命计算8.(3分)柴油机曲轴中部的轴承应采用( )。

B. 剖分式滑动轴承9.(3分)齿轮传动时瞬时传动比变化情况，称为（）精度。

B. 工作平稳性(3分)一般V带传动的主要失效形式是带的打滑及带的（）。

C. 疲劳破坏11.(3分)轴肩与轴环的作用是（）。

A. 对零件轴向定位和固定12.(3分)闭式软齿面齿轮传动的主要失效形式是（）。

A. 齿面点蚀13.(3分)带传动中，υ1为主动轮圆周速度，υ2为从动轮圆周速度，υ为带速，这些速度之间存在的关系是（）。

B. υ1＞υ＞υ214.(3分)由于齿轮传动会产生齿面磨损，所以齿轮箱内润滑油一般（）年或按说明书要求更换一次。

A.15.(3分)V带的标准件，在标准系列之中规定（）是公称长度。

B. 基准长度16.(3分)滚动轴承在一般转速下的主要失效形式是（）。

C. 疲劳点蚀17.(3分)齿面接触疲劳强度设计准则针对的齿轮失效形式是（）。

A. 齿面点蚀(3分)一对渐开线直齿圆柱齿轮正确啮合的条件是（）。

D. 两齿轮的模数和压力角分别相等19.(3分)温度升高时，润滑油的粘度（）。

C. 随之降低20.(3分)带传动有许多优点，但还不能（）。
