兆欧表的常见故障与维修发表时间：2020-12-15T14:46:58.223Z 来源：《基层建设》2020年第24期作者：张永贵[导读] 摘要：为了消除用电过程中安全隐患，避免事故发生，就需要经常测量各种电器设备的绝缘电阻这一参数，而兆欧表就是最常用于测量各种电器设备绝缘电阻的兆欧级电阻表。
巴州计量检定所库尔勒市 841000摘要：为了消除用电过程中安全隐患，避免事故发生，就需要经常测量各种电器设备的绝缘电阻这一参数，而兆欧表就是最常用于测量各种电器设备绝缘电阻的兆欧级电阻表。
关键词：兆欧表；故障；维修1 概论兆欧表又称摇表，或称高阻计、绝缘电阻测试仪、摇电箱。
兆欧表的应用极广，主要用于高压或低压电气绝缘电阻测定。
使用时携带方便，测定时不需要其它的辅助设备，可以直接从表盘获得读数。
兆欧表种类、型式很多，但其结构部分和工作原理大致相同，一般以其测试时所发出直流电压高低和绝缘电阻测量范围的大小来分类。
电压越高，能测量的绝缘电阻就越高。
2 兆欧表的结构及原理兆欧表是由手摇发电机和磁电系流比计组成，可认为是一种特殊结构的磁电系仪表。
2.1 手摇发电机发电机的工作原理是以电磁感应现象为依据的，也就是说，当导体与永久磁场做相对运动时，切割磁力线而产生了感应电势，这电势经过整流环从电刷引出。
2.2 磁电系流比计磁电系流比计一般分为交叉线圈式流比计、具有较小线圈夹角的流比计、平面线圈式的流比计和丁字形交叉线圈式流比计等。
常见兆欧表的表头部分是由交叉线圈式流比计组成的，它们的测量范围为有限测量范围。
此种流比计具有两个形状相同、相交角为50°（或60°）的可动线圈。
两个线圈所产生的力矩方向彼此相反，由于采用椭圆形铁芯或扁桃形铁芯（或特殊形状的极掌），使空气隙中的磁通密度中间较密，两边较稀。
3 修前检查3.1 检查仪表外观如表壳、玻璃、摇柄、端钮、提手、指针、表面等有无损坏情况。
3.2 检查兆欧表位置把兆欧表放在水平工作位置，当测量端钮开路时，以额定转速120r/min摇动发电机（具有“心调节装置的兆欧表，应同时调节“乂”调节器），其指针应指向表面刻度“OO”处。

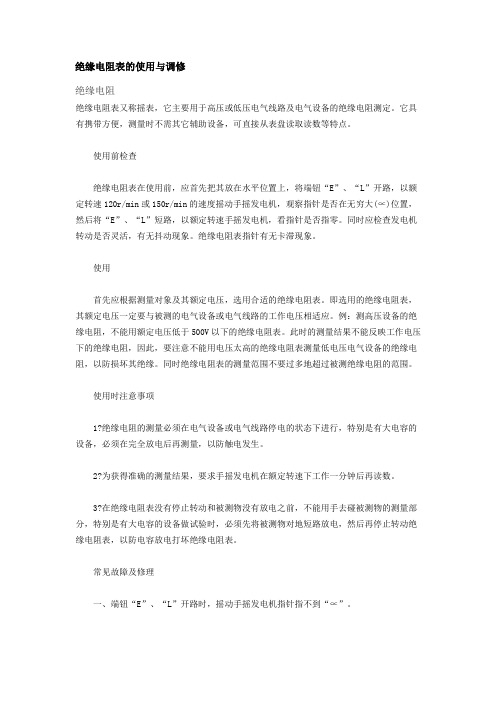

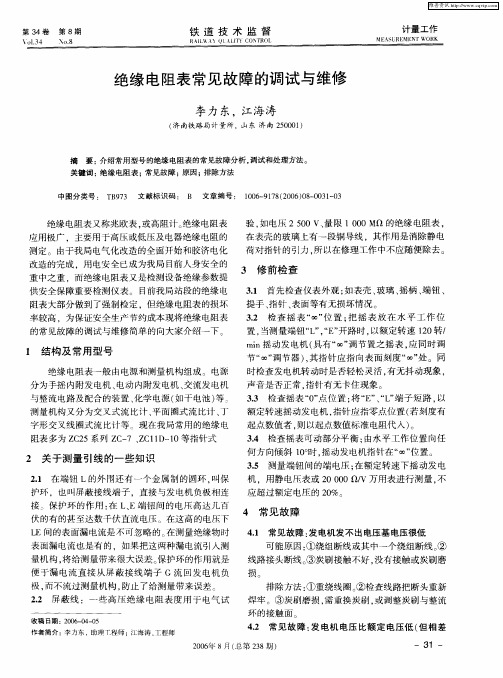

绝缘电阻表的使用与调修绝缘电阻绝缘电阻表又称摇表，它主要用于高压或低压电气线路及电气设备的绝缘电阻测定。
它具有携带方便，测量时不需其它辅助设备，可直接从表盘读取读数等特点。
使用前检查绝缘电阻表在使用前，应首先把其放在水平位置上，将端钮“E”、“L”开路，以额定转速120r/min或150r/min的速度摇动手摇发电机，观察指针是否在无穷大(∝)位置，然后将“E”、“L”短路，以额定转速手摇发电机，看指针是否指零。
同时应检查发电机转动是否灵活，有无抖动现象。
绝缘电阻表指针有无卡滞现象。
使用首先应根据测量对象及其额定电压，选用合适的绝缘电阻表。
即选用的绝缘电阻表，其额定电压一定要与被测的电气设备或电气线路的工作电压相适应。
例：测高压设备的绝缘电阻，不能用额定电压低于500V以下的绝缘电阻表。
此时的测量结果不能反映工作电压下的绝缘电阻，因此，要注意不能用电压太高的绝缘电阻表测量低电压电气设备的绝缘电阻，以防损坏其绝缘。
同时绝缘电阻表的测量范围不要过多地超过被测绝缘电阻的范围。
使用时注意事项1?绝缘电阻的测量必须在电气设备或电气线路停电的状态下进行，特别是有大电容的设备，必须在完全放电后再测量，以防触电发生。
2?为获得准确的测量结果，要求手摇发电机在额定转速下工作一分钟后再读数。
3?在绝缘电阻表没有停止转动和被测物没有放电之前，不能用手去碰被测物的测量部分，特别是有大电容的设备做试验时，必须先将被测物对地短路放电，然后再停止转动绝缘电阻表，以防电容放电打坏绝缘电阻表。
常见故障及修理一、端钮“E”、“L”开路时，摇动手摇发电机指针指不到“∝”。
首先拆下提手，旋下紧固螺丝，用电烙铁焊下发电机弹簧引线，把测量机构与发电机分开。
1?检查测量机构：测量机构主要有交叉式线圈(以ZC25型表为例)、导流丝、电压、电流回路电阻等组成。
①首先观察导流丝是否变形，因导流丝变形，使得残余力矩增大，特别是在“∝”附近，由于磁场较弱，定位力矩小，容易产生误差。
CASE区域治理探析绝缘电阻表使用的注意事项山东省青岛市计量技术研究院 王毅，范军华摘要：随着第二次工业革命的完成，人类进入了“电气时代”。
从此，电力的广泛应用在一定程度上大大解放了人力，为人们的生活、生产带来了极大的便利，但同时漏电事故的发生也带来了安全隐患，因此绝缘检验的重要性日益凸显。
在当今社会，科学技术高速发展，电子设备、电器元件走进千家万户，在此情形下，绝缘检测和保护的相关仪器——绝缘电阻表的地位十分重要，因其能够较为有效地检测电气设备的绝缘电阻，以保证人们的用电安全。
文章将从绝缘电阻表的原理、构造、应用等方面具体介其使用的注意事项[1]。
关键词：绝缘电阻表；使用；注意事项中图分类号：TN76 文献标识码：A 文章编号：2096-4595（2020）21-0185-0001第二次工业革命的成功完成和科技的不断进步使电气渐渐深入每个人的生活，电气在某种程度上改变了人类的生活方式。
然而，电气在为人类的生活带来极大便利的同时，也隐藏着一定的风险。
其中最为严重和频发的就是漏电事故。
为了避免漏电事故的发生，或降低漏电事故发生的频率，绝缘保护是电气设备设计、电路检修等必须注重的环节，而使用绝缘电阻表进行对于电路的漏电检测是常用的检测手段。
绝缘电阻表较为精密，如果掌握了其使用方法，并了解一定的注意事项，将会有助于延长绝缘电阻表使用寿命，也会使漏电检测更加安全、准确、高效。
一、简要介绍绝缘电阻表的工作原理及其构造绝缘电阻表归属于精密仪器的范畴，是设计精度较高的电气用仪表。
因此，为了能正确、规范使用绝缘电阻表，有必要先了解有关绝缘电阻表的工作原理及其构造的简单基础知识。
常见的绝缘电阻表有两个主要组成部件，一个是电源部分，另一个是显示部分。
电源部分通常为手摇式直流发电机，而具有显示功能的部分主要是磁电式仪表。
发电机为仪表提供电源，同时也为待测电路提供较为稳定的直流工作电压，当绝缘电阻表连接进入待测电路后，通过观察磁电式仪表上的显示，就可判断出待测电路内有没有断路故障发生，以此判断有无漏电现象[2]。
绝缘电阻测试仪的使用中常见问题解析绝缘电阻测试仪是电工工作者在日常工作中经常使用的一种仪器。
它主要用于检测电气设备和电线电缆的绝缘情况，以确保工作安全和设备的正常运行。
然而，在使用过程中，有些常见问题可能会影响测试结果的准确性。
本文将对这些问题进行分析和解析。
一、测试结果不准确的原因及解决方法1.测试环境不稳定：绝缘电阻测试仪对环境温度和湿度要求较高，当测试环境温度过高或过低时，测试结果可能会偏离真实值。
解决方法是在测试前确保环境温湿度适宜，并在测试过程中注意环境的变化。
2.电气设备的表面污染：电气设备表面的污垢会导致测试结果异常，因为污垢会改变设备的表面电阻和绝缘性能。
解决方法是在测试前清洁设备表面，并确保测试电极与设备表面接触良好。
3.电缆长度和分布电容效应：长电缆会引入分布电容效应，导致测试结果不准确。
解决方法是采用双极性测试方法，即将正负测试电极接在电缆的两端，并对结果进行合理的修正。
4.测试电极的选择和安装不当：电极的尺寸和材质对测试结果有一定影响。
选择合适的电极尺寸和材质，并确保电极安装牢固可靠，以保证测试结果的准确性。
二、安全注意事项1.测试仪器的操作规程：在使用绝缘电阻测试仪前，务必详细阅读仪器的操作说明书，并按照规定的步骤进行操作，以避免错误的测试结果或意外伤害。
2.高压电源的隔离：在进行高压测试时，要注意将被测的设备与电源隔离，以防止电流通过其他通路回路对测试人员造成电击风险。
3.电缆的放电：在断开电源之后，要等待足够的时间，以确保测试对象上的电荷已经放电完毕，再进行绝缘电阻测试，以避免电击事故的发生。
三、故障分析和解决方法1.测试结果为无穷大或接近无穷大：这可能是由于被测对象出现了完全断路或出现绝缘故障。
解决方法是检查被测设备是否接线正确，或进行维修和更换故障部件。
2.测试结果为零值：这可能是器件内部短路或设备与地线连接不良导致的。
解决方法是检查设备的接地线是否牢固可靠，并检查绝缘测试仪是否正常工作。
绝缘电阻表的常见故障和使用方法分析作者：孙建军来源：《内蒙古科技与经济》 2009年第17期摘要：文章认为：掌握正确的绝缘电阻表使用方法，对常见故障的分析、判断及处理极其重要。
关键词：绝缘电阻表；额定转速；端钮；故障绝缘电阻表又称兆欧表，主要用于高压或低压电气线路及电气绝缘电阻测定。
呼和浩特热电厂检定人员在近两年绝缘电阻表的定期检定工作中发现其损坏和误差不合格率增加，究其原因是大量新参加工作的人员，未能及时掌握其正确使用方法，造成绝缘电阻表的损坏。
绝缘电阻表是用于测量绝缘电阻的直接作用模拟指示的电测仪表，是检查电气设备绝缘状态的最简便的辅助方法，能发现电气设备导电部分影响绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重劣化，绝缘击穿和严重热老化等缺陷。
因此，电气检修、运行和试验人员都应掌握绝缘电阻表的使用方法，电气仪表计量人员还应掌握绝缘电阻表常见故障的正确处理方法。
1 正确使用绝缘电阻表的重要性呼和浩特市热电厂5号机1号射水泵在正常运行中跳闸，经检查是因低压开关二次电缆头绝缘损坏引起。
低压配电检修人员重新制作缆头绝缘，完成后，按检修工艺要求，用ZC25B-3型、500V、0- 500MQ、准确度等级为10的绝缘电阻表测量缆头绝缘电阻，其测量值为0. 4MQ，按检修工艺要求规定，低压二次电缆的缆头绝缘电阻不得低于0. 5M时方可使用。
由于工作现场环境潮湿，检修人员判断是因潮湿造成测量值低，进行干燥处理后测量，其测量值仍为0.4M。
于是重新检查绝缘电阻表。
在该绝缘电阻表测量端钮(L，E)开路情况下，摇动发电机摇柄，指针实际指示在5 00M标度线和“oo”标度线中间，超出不得偏离标度线“oo”的中心位置士Imm的要求，于是判定该表可能不合格。
又用另一块合格的同型号规格绝缘电阻表重新测量缆头绝缘电阻，其值为0. 6M，缆头绝缘合格，可以投入运行使用。
随后将该绝缘电阻表送电气仪表班进行检定。
仪表计量人员对该绝缘电阻表进行检定。
浅析绝缘电阻表常见故障及修理
作者：彭庆辉齐永虎谢东
来源：《中国新通信》2016年第20期
[摘要]本文对绝缘电阻表在使用中经常出现的故障进行分析，从多个方面提出修理解决方案，提高了仪表的使用寿命，降低仪表损耗率，从而节约了供电企业的生产成本。
[关键词]浅析绝缘电阻表故障修理
绝缘电阻表由磁电系流比计测量机构、手摇发电机和测量线路组成，包含外壳、刻度盘、接线柱、发电机摇柄、表盖和提手等部分。
由绝缘电阻表的测量电路和工作原理可知，绝缘电阻表的常见故障主要发生在手摇发电机（高压直流电源）和测量机构。
因此，除了很明显的故障外，应先从手摇发电机着手检查，待排除了该部位的故障并恢复正常后，再检查和修理测量机构。
一、手摇发电机常见故障及修理
1.1发电机摇不动，有卡住现象或摇时手感很重。
产生原因：1）发电机定子、转子间有相碰现象。
2）增速齿轮啮合不好或齿轮已损坏。
3）滚珠轴承脏，润滑油干涸。
4）小机盖固定螺丝松动，使转子在轴承中的位置不正。
5）转轴弯曲。
修理方法：1）拆下发电机重新装配，使定子、转子间隙合适。
2）调整齿轮位置使其啮合好，若齿轮损坏，应更换。
3）拆下轴承转轴清洗，并上润滑油。
4）调整小机盖位置，紧固螺丝。
5）将转轴拆下校正。
1_2摇柄摇动时打滑，无电压输出。
产生原因：1）偏心轮固定螺丝松动，造成齿轮啮合不好。
2）调速器弹簧松动或弹性不足。
修理方法：1）调整好偏心轮位置，并使各齿轮啮合好，再紧固偏心轮螺丝。
2）旋动调速器螺母，拉紧弹簧，使摩擦点压紧摩擦轮。
1.3发电机电压不稳定。
产生原因：1）调速器装置螺丝松动，调速轮摩擦点接触不紧。
2）调速器的弹簧松动或弹性不足。
修理方法：1）固定调速器上的螺丝，使调速接点紧接摩擦轮。
2）调整或更换弹簧。
1.4摇动发电机的摇柄时，产生抖动现象。
产生原因：1）发电机转子不平衡。
2）发电机转轴不直。
修理方法：1）把转子放在平衡架上调整平衡。
2）矫正转轴。
1.5机壳漏电。
产生原因：1）内部引线碰壳或发电机弹簧引出线碰壳。
2）受潮造成绝缘不好。
修理方法：1）检查线路，消除碰壳现象。
2）用烘箱烘干，温度控制在60℃～80℃之内。
1.6发电机无输出电压或电压很低。
产生原因：1）绕组断线。
2）电路断线。
3）碳刷接触不良或碳刷磨损。
修理方法：1）重新绕制绕组。
2）检查断线处重新焊牢。
3）调整碳刷与整流环接触面或重新换一只碳刷。
1.7摇发电机时碳刷有声响，有火花产生。
产生原因：1）碳刷与整流环磨损，表面不光滑，接触不良。
2）碳刷位置偏移与整流环接触不在正中。
修理方法：1）配换碳刷，整流环磨损可用细砂纸磨修，然后用汽油清洗。
2）调整碳刷位置，使其在整流环正中，并使它完全接触。
二、测量机构常见故障及修理
2.1指针转动不灵活，有卡滞现象。
产生原因：1）线圈上粘有细纤维或铁芯与极掌间隙有铁屑等杂质。
2）线圈转动时导流丝碰固定部分。
3）铁芯松动并与线圈相碰。
4）线圈受压变形并与铁芯、极掌相碰。
5：表盘上有细纤维与指针相碰。
修理方法：1）用细探针清理杂质。
2）调整导流丝使其碰不到固定部分。
3）固定铁芯螺栓。
4）重整绕组线框，消除铁芯与极掌的摩擦。
5）消除表盘上的细纤维。
2.2指针指不到“∞”位置。
产生原因：1）导流丝变形，附加力矩变大。
2）电源电压不足。
3）电压回路电阻变质，数量增大。
4）电压线圈局部短路或断路。
修理方法：1）整流导流丝，在不通电时使指针在“∞”位置。
2）修理电源、发电机或变换器。
3）调配回路电阻。
4）重绕电压线圈。
2.3指针超出“∞”位置
产生原因：1）有无穷大平衡线圈的绝缘电阻表，该线圈短路或断路。
2）电压回路电阻由于某种原因阻值变小。
3）导流丝变形。
修理方法：1）重新绕制无穷大平衡线圈。
2）调换电压回路电阻。
3）修理或更换导流丝。
2.4指针不指零位。
产生原因：1）电流回路电阻值变化，阻值减小时指针超过零位，阻值增大时指针不到零位。
2）电压回路电阻变化，阻值增大时指针超过零位，阻值减小时指针不到零位。
3）导流丝性能有所变化。
4）电流线圈或零点平衡线圈有局部短路或断路。
修理方法：1）调换电流回路电阻。
2）调换电压回路电阻。
3）更换导流丝。
4）重新绕制电路线圈或零点平衡线圈。
2.5指针位移较大。
产生原因：1）轴尖磨损或生锈。
2）轴承碎裂或有杂物。
修理方法：1）磨修或重配轴尖。
2）清除杂物或更换轴承。
结束语：作者通过长期对绝缘电阻表的使用维护经验的积累，将绝缘电阻表常见故障的产生原因逐条介绍给工作在生产一线的各位读者，希望与大家共同学习，相互交流，以便掌握更多仪器设备的使用技巧，达到事半功倍的效果。
