机械设计基础第十一章 联接

第一章平面机构的自由度和速度分析题1-1在图示偏心轮机构中，1为机架，2为偏心轮，3为滑块，4为摆轮。

试绘制该机构的运动简图，并计算其自由度。

题1—2图示为冲床刀架机构，当偏心轮1绕固定中心A转动时，构件2绕活动中心C摆动，同时带动刀架3上下移动。

B点为偏心轮的几何中心，构件4为机架。

试绘制该机构的机构运动简图，并计算其自由度。

题1—3计算题1－3图a）与图b）所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。

题1－3图a）题1－3图b）题1—4计算题1—4图a、图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。

题1—5 计算题1—5图所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）,并标出原动件。

题1—5图 题解1—5图题1-6 求出图示的各四杆机构在图示位置时的全部瞬心。

第二章 连杆机构题2-1在图示铰链四杆机构中，已知 l BC =100mm ，l CD =70mm ，l AD =60mm ，AD 为机架。

试问：（1）若此机构为曲柄摇杆机构，且AB 为曲柄，求l AB 的最大值；（2）若此机构为双曲柄机构，求l AB 最小值； （3）若此机构为双摇杆机构，求l AB 的取值范围。

题2-2 如图所示的曲柄滑块机构： （1）曲柄为主动件，滑块朝右运动为工作 行程，试确定曲柄的合理转向，并简述其理由；（2）当曲柄为主动件时，画出极位夹角θ，最小传动角g min ； （3）设滑块为主动件，试用作图法确定该机构的死点位置 。

D题2-1图题2-3图示为偏置曲柄滑块机构，当以曲柄为原动件时，在图中标出传动角的位置，并给出机构传动角的表达式，分析机构的各参数对最小传动角的影响。

题2-4设计一曲柄摇杆机构，已知机构的摇杆DC长度为150mm，摇杆的两极限位置的夹角为45°，行程速比系数K=1.5，机架长度取90mm。

机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。

平面高副是点或线相接触，其接触部分的压强较高，易磨损。

平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。

2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。

2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。

2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。

2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。

3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。

2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。

为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。

在制造和安装过程中，要保证构件具有足够的制造和安装精度。

2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。

具体可按教材P14步骤（1）~（4）进行。

2-7 解：运动简图如下：2-8 答：1. F=3n－2P L－P H=3×3－2×4－0=1。

该机构的自由度数为1。

2.机构的运动简图如下：2-9答：（a）1.图（a）运动简图如下图；2.F=3n－2P L－P H=3×3－2×4－0=1，该机构的自由度数为1CB4（b）1.图（b）运动简图如下图；2. F=3n－2P L－P H =3×3－2×4－0=1。

该机构的自由度数为1。

2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

机械设计基础课件：联接一、概述机械设计是机械工程领域的重要组成部分，涉及将理论知识应用于解决实际工程问题。

机械设计基础课件旨在为学习者提供机械设计的基本原理和方法，使他们对机械设计有全面、系统的了解。

本文主要讨论机械设计中的联接问题，包括联接的定义、分类、设计和分析等方面。

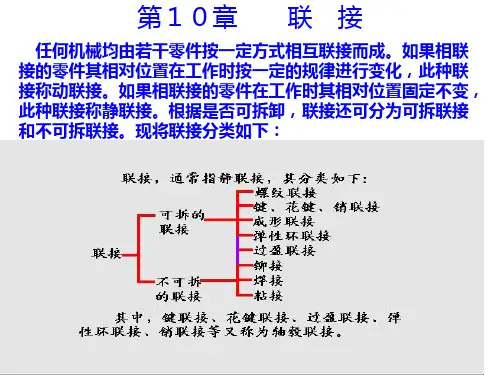

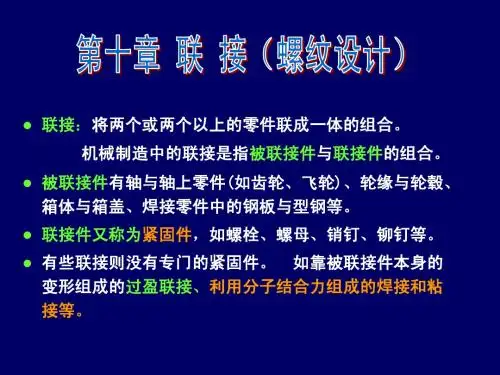

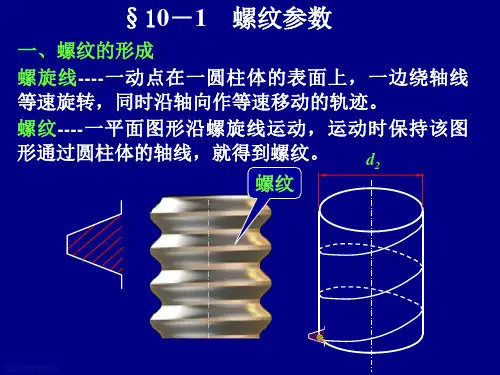

二、联接的定义和分类1.定义联接是指将两个或多个零件固定在一起，使它们在相对位置和运动关系上保持一定的约束关系。

在机械设计中，联接是确保机械系统正常运行的重要环节。

2.分类（1）固定联接：通过焊接、铆接、螺纹联接等方式将两个零件固定在一起，使其在相对位置和运动关系上保持不变。

（2）可动联接：通过销轴联接、槽轴联接、铰链联接等方式将两个零件连接在一起，使其在相对位置和运动关系上具有一定的可动性。

（3）滑动联接：通过滑动轴承、导轨、滑块等方式实现两个零件之间的相对滑动。

（4）弹性联接：利用弹性元件（如弹簧、橡胶等）实现两个零件之间的相对运动和力的传递。

三、联接的设计1.设计原则（1）满足使用要求：联接应满足机械系统在运行过程中的强度、刚度、精度、稳定性等要求。

（2）结构简单、紧凑：在满足使用要求的前提下，尽量简化结构，减小尺寸，降低成本。

（3）便于制造、安装和维护：联接应易于加工、装配和维修，以提高生产效率和降低使用成本。

（4）具有良好的工作性能和可靠性：联接应在预定的使用寿命内，保持良好的工作性能和较低的故障率。

2.设计步骤（1）分析联接的工作条件：了解联接在工作过程中所承受的载荷、运动方式、环境条件等。

（2）选择合适的联接形式：根据工作条件，选择合适的联接形式，如固定联接、可动联接等。

（3）确定联接的尺寸和参数：根据载荷和强度要求，确定联接的尺寸和参数，如螺纹直径、销轴直径等。

（4）进行联接的强度校核：对联接进行强度校核，确保其在工作过程中不发生破坏。

（5）绘制联接的工程图：根据设计结果，绘制联接的工程图，包括联接的形状、尺寸、公差等。

机械设计基础课程形成性考核作业（一）第 1 章静力分析基础1．取分离体画受力图时， C、E、F 力的指向可以假定， A 、B、D、 G 力的指向不能假定。

A．光滑面约束力B．柔体约束力C．铰链约束力D．活动铰链反力E．固定端约束力F．固定端约束力偶矩G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在 ___B___的方向上，使投影方程简便；矩心应选在 __G___点上，使力矩方程简便。

A．与已知力垂直B．与未知力垂直C．与未知力平行D．任意E．已知力作用点F．未知力作用点G．两未知力交点H．任意点3．画出图示各结构中AB 构件的受力图。

4．如图所示吊杆中 A 、B、C 均为铰链连接，已知主动力F＝ 40kN,AB ＝BC＝ 2m, ＝ 30 .求两吊杆的受力的大小。

列力平衡方程：Fx 0又因为AB=BCF A s i n F C s i nF A F CFy 02F A s i n FF A F BF40KN 2 sin第 2 章常用机构概述1．机构具有确定运动的条件是什么?答：当机构的原动件数等于自由度数时，机构具有确定的运动。

2．什么是运动副？什么是高副？什么是低副？答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。

以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。

3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。

机构的自由度计算（ 1）n＝7，P L＝10， P H＝0（2）n＝5，P L＝7，P H＝0F 3n 2P L P H F 3n 2P L P H37210352711C处为复合铰链（3）n＝7， P L＝ 10，P H＝0（4）n＝7，P L＝9，P H＝1F 3n 2P L P H F 3n 2P L P H372103729112E、E’有一处为虚约束 F 为局部自由度C 处为复合铰链第 3 章平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时，若取_ C __为机架，将得到双曲柄机构。
