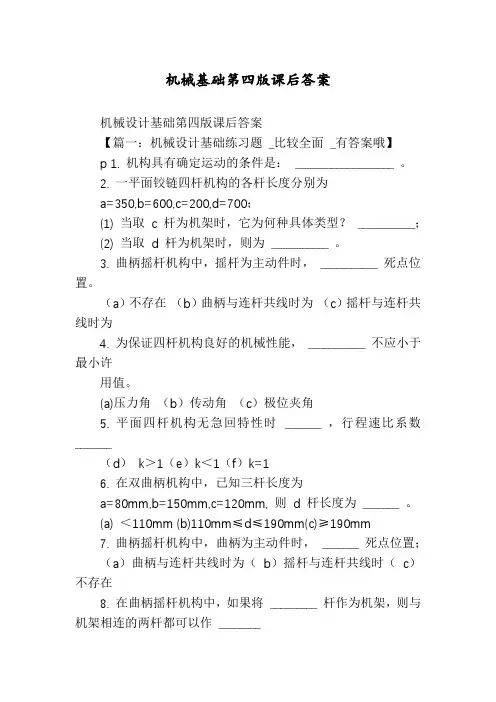

机械基础第四版课后答案机械设计基础第四版课后答案【篇一：机械设计基础练习题_比较全面_有答案哦】p 1. 机构具有确定运动的条件是：___________________ 。

2. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；(2) 当取d 杆为机架时，则为___________ 。

3. 曲柄摇杆机构中，摇杆为主动件时，___________ 死点位置。

（a）不存在（b）曲柄与连杆共线时为（c）摇杆与连杆共线时为4. 为保证四杆机构良好的机械性能，___________ 不应小于最小许用值。

(a)压力角（b）传动角（c）极位夹角5. 平面四杆机构无急回特性时_______ ，行程速比系数_______（d）k＞1（e）k＜1（f）k=16. 在双曲柄机构中，已知三杆长度为a=80mm,b=150mm,c=120mm, 则d 杆长度为_______ 。

(a) ＜110mm (b)110mm≤d≤190mm(c)≥190mm7. 曲柄摇杆机构中，曲柄为主动件时，_______ 死点位置；（a）曲柄与连杆共线时为（b）摇杆与连杆共线时（c）不存在8. 在曲柄摇杆机构中，如果将_________ 杆作为机架，则与机架相连的两杆都可以作________运动，即得到双曲柄机构。

9. 曲柄摇杆机构产生“死点”位置的条件是，摇杆为_______ 件，曲柄为_______ 件。

10. 平面四杆机构中，若各杆长度分别为a=30 ，b=50 ，c=80 ，d=90 ，当以a 为机架，则该四杆机构为________________ 。

12. 在_______ 机构中，如果将_______ 杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。

13. 平面连杆机构当行程速比k________ 时，机构就具有急回特性。

《机械设计基础》重修复习卷(二)一．填空1、在铰链四杆机构中相对静止的构件称为机架；能作圆周运动的构件称为曲柄；不与机架相连的构件称为连杆。

2、三星轮变向机构之所以能够起变向作用，是因为有惰轮起作用，它不影响传动比。

3、键连接通过键将轴与轮毂结合在一起，从而实现周向运动传递扭矩。

4、根据轴承与轴工作面摩擦性质的不同，轴承可分为滑动摩擦和滚动摩擦。

5．为保证齿轮传动的连续性，将___实际啮合线_与__基圆齿距__的比值称为重合度。

6、按照滚动轴承所受载荷的不同，滚动轴承分为向心、推力和和向心推力三类。

7、渐开线齿廓的啮合特性有瞬时传动比准确、中心距可分离性和齿廓间相对滑动等。

8．带传动的主要失效形式为打滑和带的磨损。

9．齿面接触强度设计计算是针对齿面点蚀失效进行的；齿根弯曲疲劳强度设计计算是针对齿轮疲劳折断进行的。

二．选择题1．平行四边形双曲柄机构，当主动件曲柄作匀速转动时，从动曲柄将怎样运动？( )A．匀速转动 B.间歇转动 C．变速转动 D.往复摆动2．曲柄滑块机构中，当( )为主动件时机构有死点位置出现。

A.曲柄B.滑块C.连杆3．以下关于曲柄摇杆机构的叙述正确的是( )A．只能以曲柄为主动件 B.摇杆不可以作主动件 C．主动件既可能作整周旋转运动也可以作往复摆动 D. 以上都不对4．杆长不等的铰链四杆机构，若以最短杆为机架，则是什么机构( ) ？A.曲柄摇杆机构B.双曲柄机构或双摇杆机构C.双摇杆机构D.双曲柄机构5．图示凸轮轮廓是分别以O和O1为圆心的圆弧和直线组成的。

该凸轮机构从动件的运动过程是( )类型。

A 升---停---降---停；B 升---停---降；C 升---降---停；D 升---降。

6．凸轮连续转动，从动件的运动周期是( )。

A 从动件推程时间；B 从动件回程时间；C 从动件推程和回程时间之和；D 凸轮一转的时间。

7．( )能把回转运动转变成往复摆动运动。

A．双曲柄机构 B．摆动导杆机构 C．曲柄摇杆机构 D．曲柄滑块机构8．定轴轮系的传动比以下各表达式中正确的是( )。

机械设计基础自考题-4(总分100,考试时间90分钟)一、单项选择题在每小题列出的四个备选项中只有一个是符合题目要求的。

1. 平键连接的主要用途是使轴与轴上零件之间( )A．沿轴向固定并传递轴向力 B．沿轴向可相对滑动并具导向作用C．沿周向固定并传递转矩 D．安装与拆卸方便2. 平键连接的可能失效形式为( )A．疲劳点蚀 B．弯曲疲劳破坏C．胶合 D．压溃、磨损3. 平键连接能传递的最大转矩为T，现要传递的转矩为1.5T，则应( )A．把键的工作长度增大到1.5倍 B．把键宽增大到1.5倍C．把轴的半径增大到1.5倍 D．安装一对平键4. 设计平键连接的几项主要内容是a：按轴的直径和轮毂的长度选择平键的截面尺寸和长度；b：按要求选择平键类型；c：进行必要的强度校核。

具体设计时一般顺序为( ) A．b—c—a B．b—a—cC．a—c—b D．c—b—a5. 普通平键的工作面是( )A．顶面 B．底面C．侧面 D．端面6. 楔键连接传递转矩是靠( )A．两侧面的摩擦力 B．两侧面的挤压力C．上下表面的挤压力 D．上下表面的摩擦力7. 普通螺纹的公称直径是指螺纹的( )A．大径 B．小径C．中径 D．外螺纹与内螺纹不同8. 当两个被连接件不太厚，且便于加工通孔时，宜采用( )A．双头螺柱连接 B．螺栓连接C．螺钉连接 D．紧定螺钉连接9. 螺纹连接防松的根本问题在于( )A．增加螺纹连接的轴向力 B．增加螺纹连接的横向力C．增加螺纹连接刚度 D．防止螺纹副相对转动10. 紧螺栓连接强度公式中，系数1.3是考虑( )A．应力集中B．安全系数C．受载后补充拧紧的影响系数D．承载面积是按内径面积计算，但螺纹牙也承担一定的抗拉作用11. 在螺栓连接设计中，若被连接件为铸件，则有时在螺栓孔处制作沉头座孔或凸台，其目的是( )A．避免螺栓产生附加弯曲应力 B．便于安装C．为安置防松装置 D．为避免螺栓受拉力过大12. 摩擦型带传动主要依靠( )传递运动和动力。

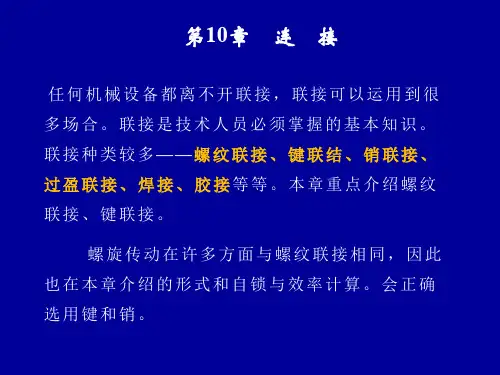

第10章连接10.1复习笔记【通关提要】本章介绍了零件连接形式：螺纹连接、键连接和销连接，主要阐述了螺纹的类型和几何参数、螺纹连接的基本类型、螺栓连接的受力分析和强度计算、螺旋传动、键连接的类型和强度计算以及销连接。

学习时需要重点掌握螺栓连接的受力分析和强度计算、键连接的强度计算，此处多以计算题的形式出现；熟练掌握螺纹和螺纹连接的类型和应用、提高螺纹连接强度的措施、键连接的类型、应用及布置等内容，多以选择题、填空题、判断题和简答题的形式出现。

复习时需把握其具体内容，重点记忆。

【重点难点归纳】一、螺纹参数（见表10-1-1）表10-1-1螺纹的分类和几何参数二、螺旋副的受力分析、效率和自锁（见表10-1-2）表10-1-2螺旋副的受力分析、效率和自锁三、机械制造常用螺纹（见表10-1-3）表10-1-3机械制造常用螺纹四、螺纹连接的基本类型及螺纹紧固件（见表10-1-4）表10-1-4螺纹连接的基本类型及螺纹紧固件五、螺纹连接的预紧和防松1．拧紧力矩（见表10-1-5）表10-1-5拧紧力矩2．螺纹连接的防松（见表10-1-6）表10-1-6螺纹连接的防松六、螺栓连接的强度计算（见表10-1-7）表10-1-7螺栓连接的强度计算七、螺栓的材料和许用应力1．材料螺栓的常用材料为低碳钢和中碳钢，重要和特殊用途的螺纹连接件可采用力学性能较高的合金钢。

2．许用应力及安全系数许用应力及安全系数可见教材表10-7和表10-8。

八、提高螺栓连接强度的措施（见表10-1-8）表10-1-8提高螺栓连接强度的措施九、螺旋传动螺旋传动主要用来把回转运动变为直线运动，其主要失效是螺纹磨损。

按使用要求的不同可分为传力螺旋、传导螺旋和调整螺旋。

1．耐磨性计算（1）通常是限制螺纹接触处的压强p，其校核公式为p＝F a/（πd2hz）≤[p]式中，F a为轴向力；z为参加接触的螺纹圈数；h为螺纹工作高度；[p]为许用压强。

（2）确定螺纹中径d2的设计公式①梯形螺纹d≥2②锯齿形螺纹2d≥其中，φ＝H/d2，z＝H/P，H为螺母高度；梯形螺纹的工作高度h＝0.5P；锯齿形螺纹的工作高度h＝0.75P。

第六章 轮系简答题1. 定轴齿轮与周转轮系的主要区别是什么样?2. 齿轮系的转向如何确定,(-1)”适用于何种类型的齿轮系?3. 周转轮系由哪几种基本构件组成?一. 填空题.1. 在定轴轮系中,每一个齿轮的回转轴线都是 的.2. 定轴系中的惰轮对_无影响,主要用于改变从动轮的 。

3. 周转轮系中,i H AK 表示 ，iAK 表示 。

4. 平面定轴轮系中，主、，从动轮的转向取决于 ；当 时，主、动轮转向相同：当 时，主，从动轮转向相反 。

5. 一个单一的周转轮系由 、和 组成，一般——不超过两个： 和 的几何轴线必须重合。

6. 一对平行轴外啮全轮传动，两轮转向 ；一对平行轴内啮全轮传动，两轮转向 。

三．选择题。

1，周转轮第的转化轮系为 、。

Ａ.定轴轮系 B.行星轮系 C.差动轮系2．如图1所示轮系，若z1=z2=z3，则传动比i1H=3．在主轴转系的转化轮系中，若轮a 、b 的传动比 为正，则轮a 、b 的绝对速度方向A ．相同 B.相反 C.不能确定四．计算题1．图示的轮系中，已知各齿轮的齿数z1=20，z2=40，z’=18，z4=18，z7=20，齿轮7的模数m=3mm，蜗杆头数为1（左旋）, 蜗轮齿数z6=40，齿轮1为主动轮，转向如图所示，转速n1=100r/min，试示齿条8的速度和移动方向。

i1H。

3．已知图4．图5所示为输送带行星轮系中，已知各齿轮的齿数分别z1=12，z2=33，z2’=30,z3=78,z4=75,电动机的转速n1=1450r/min,试求输出轴转速nr的大小与方向。

七、其他常用机构1、掌握槽轮机构的工作原理与应用、2、棘轮机构的工作原理与应用，3、螺旋机构的应用及方向判断与移动距离的计算一、填空题1.所谓间歇运动机构，就是在主动件作运动时，从动件能够产生周期性的、、运动机构。

2.欲将一匀速回转运动转变成单向间歇回转运动，采用的机构有、、等，其中间歇时间可调的机构是机构。

1. (3分)在螺栓联接中，有时在一个螺栓上采用双螺母，其目的是（）。

C. 防松2.(3分)带传动正常工作时不能保证准确的传动比是因为（）。

A. 带存在弹性滑动3.(3分)补鞋机的凸轮机构选用的是（）凸轮机构。

A. 盘形4.(3分)设计键连接的几项主要内容是:a)按轮毂长度选择键的长度；b)按使用要求选择键的主要类型；c)按轴的直径选择键的剖面尺寸；d)对连接进行必要的强度校核。

在具体设计时，一般顺序是（）。

B. b→c→a→d5.(3分)在下列平面四杆机构中，无急回性质的机构是（）。

C. 对心曲柄滑块机构6.(3分)当轴的转速较低，且只承受较大的径向载荷时，宜选用( )。

C. 圆柱滚子轴承7.(3分)一般转速的滚动轴承计算准则是( )。

C. 进行疲劳寿命计算8.(3分)柴油机曲轴中部的轴承应采用( )。

B. 剖分式滑动轴承9.(3分)齿轮传动时瞬时传动比变化情况，称为（）精度。

B. 工作平稳性(3分)一般V带传动的主要失效形式是带的打滑及带的（）。

C. 疲劳破坏11.(3分)轴肩与轴环的作用是（）。

A. 对零件轴向定位和固定12.(3分)闭式软齿面齿轮传动的主要失效形式是（）。

A. 齿面点蚀13.(3分)带传动中，υ1为主动轮圆周速度，υ2为从动轮圆周速度，υ为带速，这些速度之间存在的关系是（）。

B. υ1＞υ＞υ214.(3分)由于齿轮传动会产生齿面磨损，所以齿轮箱内润滑油一般（）年或按说明书要求更换一次。

A.15.(3分)V带的标准件，在标准系列之中规定（）是公称长度。

B. 基准长度16.(3分)滚动轴承在一般转速下的主要失效形式是（）。

C. 疲劳点蚀17.(3分)齿面接触疲劳强度设计准则针对的齿轮失效形式是（）。

A. 齿面点蚀(3分)一对渐开线直齿圆柱齿轮正确啮合的条件是（）。

D. 两齿轮的模数和压力角分别相等19.(3分)温度升高时，润滑油的粘度（）。

C. 随之降低20.(3分)带传动有许多优点，但还不能（）。

自由度F=3n-2PL-PH（n：活动机构，pl:低副（通过面接触）ph:高副（通过点或线接触））F必须大于0曲柄摇杆机构有急回特性（反行程摆动速度必然大于正行程）和死点位置（从动件出现卡死和运动不确定现象，死点应加以克服，利用构件的惯性来保证机构顺利通过死点）凸轮与从动件之间依靠弹簧力、重力、沟槽接触来维持。

凸轮从动件的三种常用运动规律为：等速运动、等加速等减速运动和摆线运动。

常见间隙机构：槽轮机构（运动系数T必须>0，径向槽的系数z大于等于3，T 总小于1/2,如使T大于1/2，须在构件1安装多个圆角），棘轮，不完全齿轮，凸轮间隙运动间隙（凸优点：运转可靠，工作平稳，可用作高速间隙运动）。

在机器中安装飞轮的目的：调节机器速度的周期性波动（非周期性波动通过调速器调节）一般把飞轮安装在机器的高速轴上。

调节机器速度波动目的：机器速度的波动带来一系列不良影响，如在运动副中产生动压力，引起机械振动，降低机器效率和产品质量等。

因此，必须设法调节其速度，使速度波动限制在该类机器容许的范围内.静平衡条件： P53 动平衡：P54螺纹连接的主要类型：螺栓、双头螺柱、螺钉、螺母、垫圈。

常用的连接螺纹为单线三角形右旋螺纹。

细牙螺纹特点：螺距较小，细牙普通螺纹的螺栓的抗压强度较高。

一般适用薄壁零件及受冲压零件的联接。

但细牙不耐磨，易滑扣不宜经常拆卸，故广泛适用粗牙。

螺纹连接防松原理：1、利用摩擦力（在螺纹间保持一定的摩擦力，且摩擦力尽可能不随载荷大小而变化）2、机械方法（1.用机械装置把螺母和螺栓连在一起2.消除它们之间相对转动的可能性，这个方法最为可靠）螺纹防松的根本问题在于：增加螺纹联接的轴向力。

键连接：松连接(由平键，半圆键，轴，轮毅组成)、紧连接（楔键，轴，轮毅）。

平键连接的工作面为两侧面，楔键连接的工作面是上下面。

键的主要功用是传递转矩。

带传动的工作原理：（依靠带与带轮间的摩擦力传递运动）带传动设计依据：在保证不打滑的条件下，应带有一定的疲劳强度和寿命。
