南方全站仪操作步骤

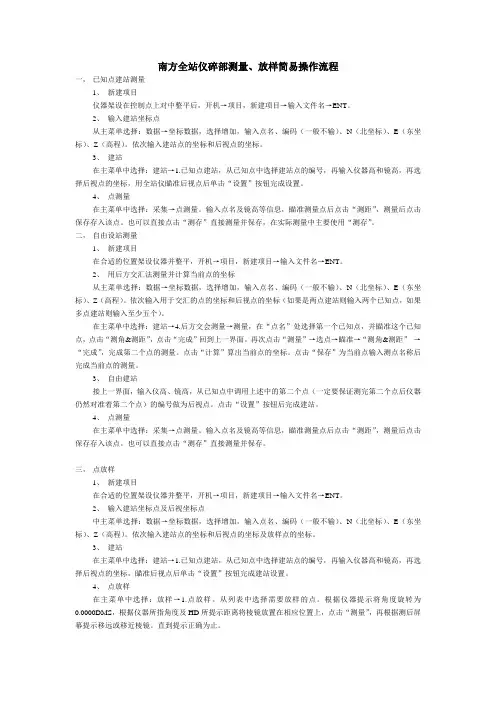

南方全站仪碎部测量、放样简易操作流程一，已知点建站测量1、新建项目仪器架设在控制点上对中整平后，开机→项目，新建项目→输入文件名→ENT。

2、输入建站坐标点从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入建站点的坐标和后视点的坐标。

3、建站在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，再输入仪器高和镜高，再选择后视点的坐标，用全站仪瞄准后视点后单击“设置”按钮完成设置。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存，在实际测量中主要使用“测存”。

二，自由设站测量1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

2、用后方交汇法测量并计算当前点的坐标从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。

依次输入用于交汇的点的坐标和后视点的坐标（如果是两点建站则输入两个已知点，如果多点建站则输入至少五个）。

在主菜单中选择：建站→4.后方交会测量→测量，在“点名”处选择第一个已知点，并瞄准这个已知点，点击“测角&测距”，点击“完成”回到上一界面。

再次点击“测量”→选点→瞄准→“测角&测距”→“完成”，完成第二个点的测量。

点击“计算”算出当前点的坐标。

点击“保存”为当前点输入测点名称后完成当前点的测量。

3、自由建站接上一界面，输入仪高、镜高，从已知点中调用上述中的第二个点（一定要保证测完第二个点后仪器仍然对准着第二个点）的编号做为后视点。

点击“设置”按钮后完成建站。

4、点测量在主菜单中选择：采集→点测量。

输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。

也可以直接点击“测存”直接测量并保存。

三，点放样1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。

南方全站仪NTS342R操作流程1.设备设置首先，打开南方全站仪NTS342R的电源开关，待仪器自检完毕后，进入主界面。

接着，通过触摸屏进行语言设置、日期和时间设置等。

然后，选择测量模式，例如角度测量模式或距离测量模式。

2.基准测量在进行测量之前，需要进行基准测量以获得准确的测量结果。

选择基准测量模式，按下“测量”按钮，将测量仪器指向已知点，点击“确定”按钮进行测量。

测量完成后，仪器将自动进行基准修正。

3.角度测量针对需要测量角度的任务，选择角度测量模式。

将测量仪器指向目标点，点击“测量”按钮进行角度测量。

测量完成后，仪器将显示测量结果。

4.距离测量对于需要测量距离的任务，选择距离测量模式。

将测量仪器指向目标点，点击“测量”按钮进行距离测量。

测量完成后，仪器将显示测量结果。

5.数据采集若需要采集测量数据，选择数据采集模式。

在界面中设置数据采集的参数，例如点名、高程等。

将测量仪器指向目标点，点击“测量”按钮进行数据采集。

测量完成后，仪器将保存数据，并可通过数据线或无线传输至计算机或存储设备。

6.数据处理测量数据采集完成后，可以对数据进行处理。

通过连接计算机，将测量仪器与计算机相连，导入采集的数据。

使用对应的数据处理软件，对数据进行处理和分析，生成测量报告或图纸。

7.仪器校准和维护定期对全站仪进行校准和维护，以确保测量结果的准确性和可靠性。

校准包括水平校准、垂直校准、方位校准等。

校准过程中，需要按照仪器的说明书进行操作。

8.仪器存储和保养在使用完全站仪后，及时将测量数据导出，并将仪器进行存储和保养。

对于数据存储，可以选择将数据导出至计算机或存储设备，并备份数据以防丢失。

对于仪器保养，及时清洁仪器表面和镜头，保持仪器干燥。

总结：南方全站仪NTS342R的操作流程主要包括设备设置、基准测量、角度测量、距离测量、数据采集、数据处理、仪器校准和维护、仪器存储和保养等步骤。

在操作过程中，需要仔细按照仪器的说明书进行操作，并定期对仪器进行校准和维护，以保证测量结果的准确性和仪器的正常运行。

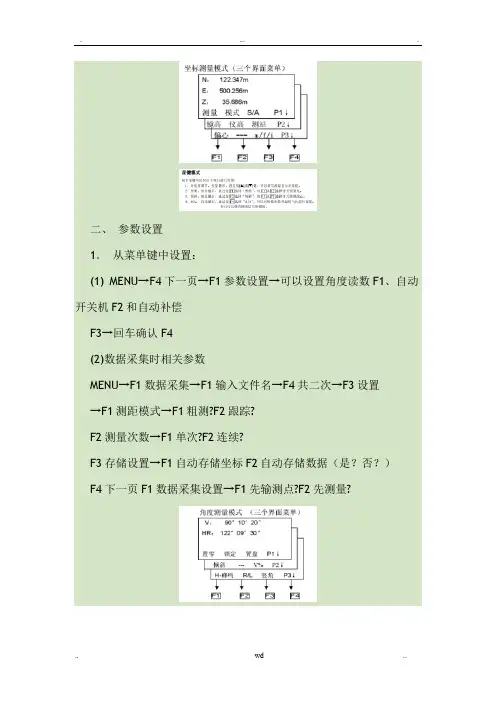

二、参数设置1．从菜单键中设置：(1) MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?第2/5页2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正P PM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测2 00米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F 4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量第3/5页（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC 退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC 退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量第4/5页按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。

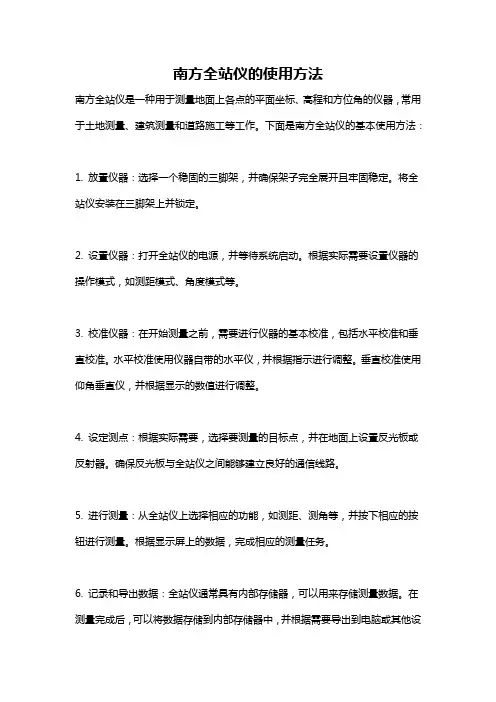

南方全站仪的使用方法
南方全站仪是一种用于测量地面上各点的平面坐标、高程和方位角的仪器，常用于土地测量、建筑测量和道路施工等工作。

下面是南方全站仪的基本使用方法：
1. 放置仪器：选择一个稳固的三脚架，并确保架子完全展开且牢固稳定。

将全站仪安装在三脚架上并锁定。

2. 设置仪器：打开全站仪的电源，并等待系统启动。

根据实际需要设置仪器的操作模式，如测距模式、角度模式等。

3. 校准仪器：在开始测量之前，需要进行仪器的基本校准，包括水平校准和垂直校准。

水平校准使用仪器自带的水平仪，并根据指示进行调整。

垂直校准使用仰角垂直仪，并根据显示的数值进行调整。

4. 设定测点：根据实际需要，选择要测量的目标点，并在地面上设置反光板或反射器。

确保反光板与全站仪之间能够建立良好的通信线路。

5. 进行测量：从全站仪上选择相应的功能，如测距、测角等，并按下相应的按钮进行测量。

根据显示屏上的数据，完成相应的测量任务。

6. 记录和导出数据：全站仪通常具有内部存储器，可以用来存储测量数据。

在测量完成后，可以将数据存储到内部存储器中，并根据需要导出到电脑或其他设
备进行进一步处理和分析。

7. 仪器保养：使用完全站仪后，及时清洁仪器，保养仪器的各个部件，并确保仪器的正常存放。

需要注意的是，南方全站仪是一种专业的测量仪器，使用时需要具备一定的测量知识和技能。

最好在专业人员的指导下进行操作，以确保测量的准确性和可靠性。

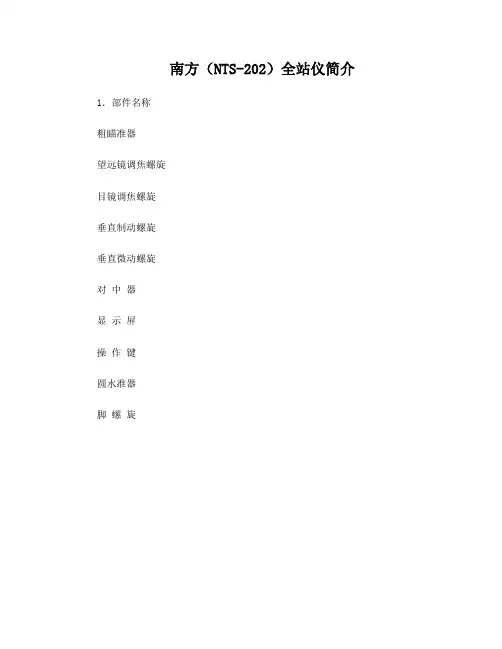

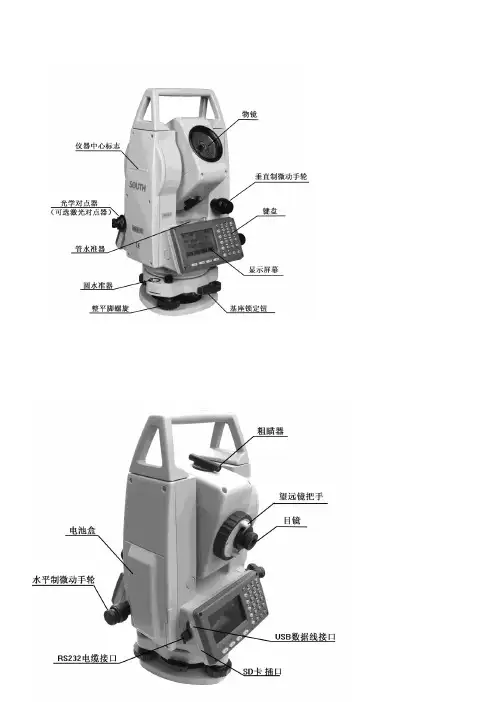

南方（NTS-202）全站仪简介1．部件名称粗瞄准器望远镜调焦螺旋目镜调焦螺旋垂直制动螺旋垂直微动螺旋对中器显示屏操作键圆水准器脚螺旋电池水平制动螺旋水平微动螺旋仪器技术指标：测角中误差：±2″测距中误差：±(5mm+5ppmD)测程：2.5km2．显示屏操作面板电池剩余容量垂直角水平角（右）第一功能键第二功能键电源开关① ② ③ ④ ⑤ ⑥仪器操作键具有双重功能。

第一功能：直接按下该键。

第二功能：先按MODE键，再按该键。

3．操作键①CONS 确认键（enter），或专项特种功能模式键。

R/L 水平角右角/左角的切换键。

②0SET 水平角置0键：按两次。

MEAS 测距键：连续精确测距。

（有光标时，左移光标）HOLD 水平角锁定键：按两次锁定，再按一次解除。

③V% 垂直角与倾斜百分比切换键。

TRK 跟踪测距键：每秒跟踪测距一次，精度至0.01m。

（或右移光标）④MODE 测角—测距模式切换键斜距—平距—高差切换键。

（数字增量键或上移光标）⑤显示屏照明键。

数字增量键或下移光标。

⑥REC 电子手簿记录键显示符号说明：注：水平角（右角）即顺时针方向。

水平角（左角）即逆时针方向。

南方NTS-202全站仪的使用一.NTS-202全站仪的操作键在操作面板上共有7个操作键，各键的功能与作用见教材第127页。

除电源开关键（POWER）外，其它键都有双重功能。

一般情况下按下某键时仪器执行键上方所标示的第一功能（多为测角），各键的第一功能见教材第127页；当先按下MODE键再按其余各键，则执行键下方所标示的第二功能（多为测距）。

各键的第二功能如下：CONS：确认键（相当于ENTER）；或进入专项特种功能模式。

MEAS：测距键，按此键连续精确测距。

（此键还有第三功能：当屏幕上有光标闪烁时按此键，光标左移，相当于左箭头。

）TRK：跟踪测量键，按此键时，仪器每秒钟跟踪测距一次，误差为10mm以上。

（此键也有第三功能：当屏幕上有光标闪烁时按此键，光标右移，相当于右箭头。

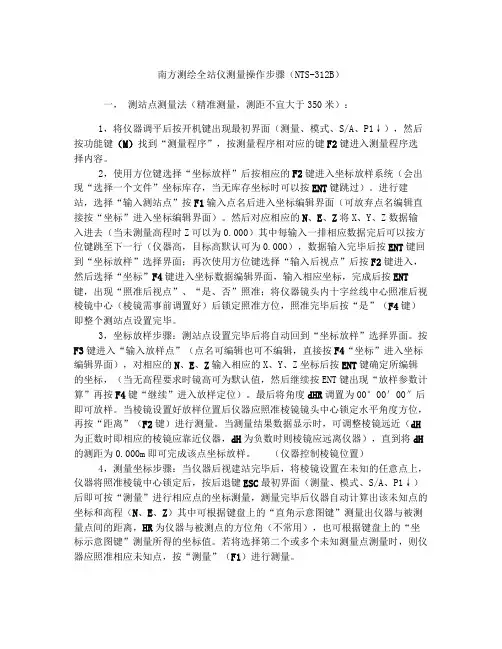

南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。

2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。

进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。

然后对应相应的N、E、Z将X、Y、Z数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT 键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。

3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。

按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位）。

最后将角度dHR调置为00°00′00″后即可放样。

当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。

当测量结果数据显示时，可调整棱镜远近（dH 为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH 的测距为0.000m即可完成该点坐标放样。

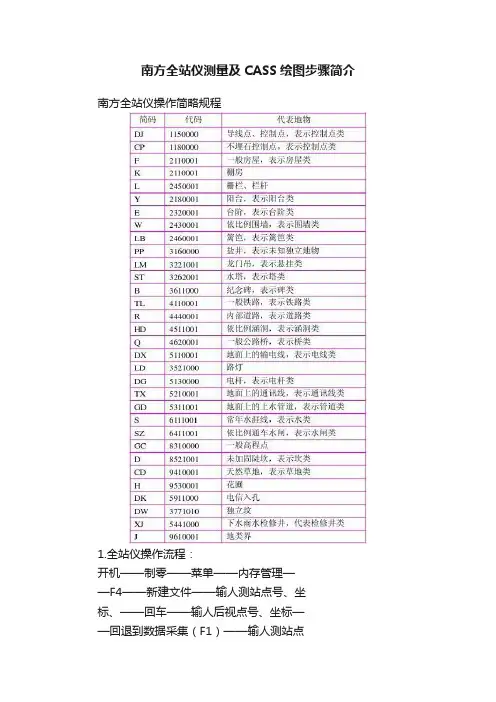

南方全站仪测量及CASS绘图步骤简介南方全站仪操作简略规程1.全站仪操作流程：开机——制零——菜单——内存管理——F4——新建文件——输人测站点号、坐标、——回车——输人后视点号、坐标——回退到数据采集（F1）——输人测站点（F1）、确定仪器高——输人后视点（F2）——按测量（F3）——角度测量——对完后视后开始测量（F3）————输人点号、编码、标杆高——按测量、坐标，测出数据后先不按设置，十字螺丝对准所测物体后再按设置（保证精度）。

2.数据输出展点顺序：○1全站仪：开机—制零—菜单—内存管理—F4 —F4—测量数据○2南方cass：1.绘图处理2.定显示区3.改变当前比例4.简码识别5.绘平面图3. 利用南方cass修图常用快捷键包括：PL（直线）、C（圆）、M（移动）、F3（开关对象捕捉）、SHIFT+鼠标右键、Y（线的圆滑—复合线上加点）、TR（打断）、延伸、E（删除）、G（画图形操作中隔点闭合）、C（图形操作中闭合）、OOPS（恢复上两步所删除的图形—画房子时常用）、ddptype（点号转换）、PE（线的各种编辑）、J（两断线在同一点上进行闭合，闭合不了就把标高改相同）、刷子（可改图形属性），其他的可利用工具栏上各快捷方式。

4.对后视过程中要注意盘左盘右，记住制动螺旋用右手操作就不容易错，圆盘在左边，电池在右。

5.对后视坐标（X‘Y值）误差不要超过2厘米（误差在4-7厘米会导致数值会相差2—20米）。

6.进行数据采集时要注意各种安全。

7、爱护仪器：1.仪器贵重，别掉东西2.不爱护仪器会影响到数据的精确度，以致重测，经济损失巨大。

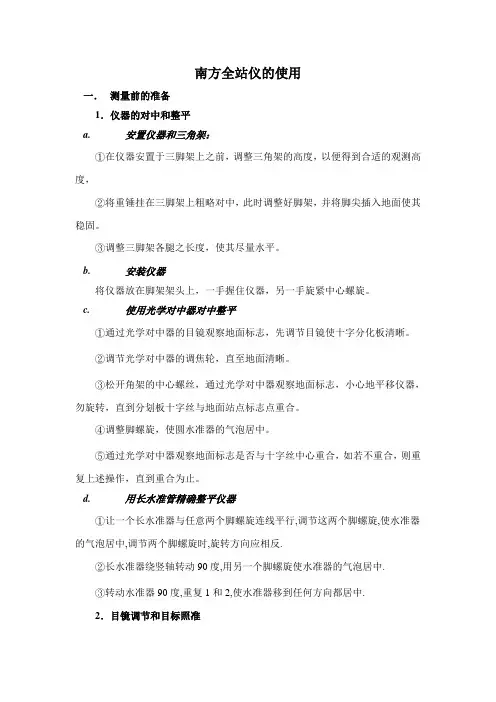

南方全站仪的使用一．测量前的准备1．仪器的对中和整平a.安置仪器和三角架：在仪器安置于三脚架上之前，调整三角架的高度，以便得到合适的观测高度，①将重锤挂在三脚架上粗略对中，此时调整好脚架，并将脚尖插入地面使其稳②固。

调整三脚架各腿之长度，使其尽量水平。

③b.安装仪器将仪器放在脚架架头上，一手握住仪器，另一手旋紧中心螺旋。

c.使用光学对中器对中整平通过光学对中器的目镜观察地面标志，先调节目镜使十字分化板清晰。

①调节光学对中器的调焦轮，直至地面清晰。

②松开角架的中心螺丝，通过光学对中器观察地面标志，小心地平移仪器，勿③旋转，直到分划板十字丝与地面站点标志点重合。

调整脚螺旋，使圆水准器的气泡居中。

④⑤通过光学对中器观察地面标志是否与十字丝中心重合，如若不重合，则重复上述操作，直到重合为止。

d.用长水准管精确整平仪器①让一个长水准器与任意两个脚螺旋连线平行,调节这两个脚螺旋,使水准器的气泡居中,调节两个脚螺旋时,旋转方向应相反.长水准器绕竖轴转动90度,用另一个脚螺旋使水准器的气泡居中.②转动水准器90度,重复1和2,使水准器移到任何方向都居中.③2．目镜调节和目标照准目镜调节：取下望远镜镜盖，将望远镜对准天空,调整目镜视度圈，直至分划板十字丝最清晰。

目标照准：用粗瞄准器的准星对准目标；调节望远镜调焦手轮，直至看清目标；制动望远镜制动手轮，将十字丝精确对准目标，这时眼睛左右轻微移动观察，目标相对于分划板应是静止的。

注：对较近目标调焦时，顺时针方向转动调焦手轮，较远目标则逆时针方向旋转。

即使不测竖直角是仍用十字丝中心位置瞄准目标。

3．打开和关闭电源打开电源时，显示屏所有点阵发亮，2秒后即可开始测量。

进行水平角以外的测量时，应先指示垂直零点。

在10~30分钟内不进行任何操作，仪器将自动关闭电源。

4．指示垂直零点开启电源后，将望远镜上下转动，当望远镜通过水平线时，将指示出垂直零点，将指示出垂直零点，垂直角显示出角值。

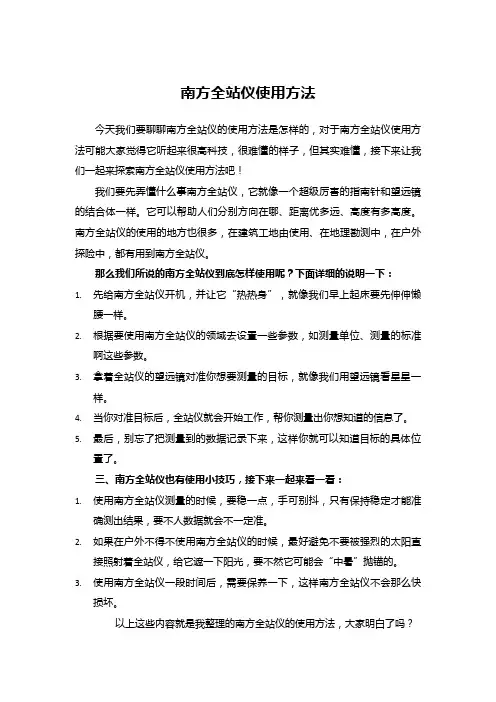

南方全站仪使用方法
今天我们要聊聊南方全站仪的使用方法是怎样的，对于南方全站仪使用方法可能大家觉得它听起来很高科技，很难懂的样子，但其实难懂，接下来让我们一起来探索南方全站仪使用方法吧！
我们要先弄懂什么事南方全站仪，它就像一个超级厉害的指南针和望远镜的结合体一样。

它可以帮助人们分别方向在哪、距离优多远、高度有多高度。

南方全站仪的使用的地方也很多，在建筑工地由使用、在地理勘测中，在户外探险中，都有用到南方全站仪。

那么我们所说的南方全站仪到底怎样使用呢？下面详细的说明一下：
1.先给南方全站仪开机，并让它“热热身”，就像我们早上起床要先伸伸懒
腰一样。

2.根据要使用南方全站仪的领域去设置一些参数，如测量单位、测量的标准
啊这些参数。

3.拿着全站仪的望远镜对准你想要测量的目标，就像我们用望远镜看星星一
样。

4.当你对准目标后，全站仪就会开始工作，帮你测量出你想知道的信息了。

5.最后，别忘了把测量到的数据记录下来，这样你就可以知道目标的具体位
置了。

三、南方全站仪也有使用小技巧，接下来一起来看一看：
1.使用南方全站仪测量的时候，要稳一点，手可别抖，只有保持稳定才能准
确测出结果，要不人数据就会不一定准。

2.如果在户外不得不使用南方全站仪的时候，最好避免不要被强烈的太阳直
接照射着全站仪，给它遮一下阳光，要不然它可能会“中暑”抛锚的。

3.使用南方全站仪一段时间后，需要保养一下，这样南方全站仪不会那么快
损坏。

以上这些内容就是我整理的南方全站仪的使用方法，大家明白了吗？。

南方全站仪通用使用方法集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]1．从菜单键中设置：(1)MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测F2跟踪F2测量次数→F1单次F2连续F3存储设置→F1自动存储坐标F2自动存储数据（是否）F4下一页F1数据采集设置→F1先输测点F2先测量第2/5页2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量第3/5页（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过)→F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量第4/5页按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。

南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。

2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。

进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。

然后对应相应的N、E、Z将X、Y、Z 数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。

3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。

按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT 键出现“放样参数计算”再按F4键“继续”进入放样定位）。

最后将角度dHR 调置为00°00′00″后即可放样。

当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。

当测量结果数据显示时，可调整棱镜远近（dH为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH的测距为0.000m即可完成该点坐标放样。

南方测绘全站仪使用方法
南方测绘全站仪使用方法主要包括以下几个步骤：
1. 设置全站仪：首先，将全站仪放置在测点上，保证其稳定并水平。

然后，打开仪器并进行初始化操作，校准仪器的水平和垂直度。

2. 建立测站：在选择好测点后，使用全站仪的望远镜对着目标点，调整望远镜的水平和垂直位置，使其对准目标点。

3. 观测数据：通过全站仪的观测功能，可以测量目标点的坐标、高程以及水平角度等数据。

根据具体需要，可以选择单次观测或重复观测。

4. 计算结果：测量数据完成后，将数据导出到电脑或数据处理软件中进行处理。

根据需要进行坐标转换、高程计算等操作，最后得到测量结果。

5. 数据导出与分析：将处理后的数据导出到输出设备或软件中，生成图表或报告。

根据需要，可以进行进一步的数据分析和处理，比如绘制等高线、构建三维模型等。

需要注意的是，在使用全站仪时，应注意仪器的保养和维护，确保其正常工作。

此外，根据实际测量场景的不同，还需要熟悉并掌握全站仪的具体功能和操作流
程。

south全站仪使用方法
南方全站仪是一种高精度的测量仪器，它可以测量水平角、垂直角和斜距等数据，具有高精度、高效率和高稳定性的特点。

以下是南方全站仪的使用方法：
1. 准备工作：将全站仪放在水平平台上，并使用调节螺丝将其水平调整。

2. 安装测站：首先需要找到你要测量的地点，并使用三角架或支架等工具来安装测站。

在安装时，需要确保测站处于水平状态，并且不受外部干扰。

3. 连接数据线：将全站仪的数据线连接到计算机或移动设备上，并确保连接正常。

4. 开始测量：打开全站仪并对其进行校准，然后选择测量模式。

在测量时，需要确保测站和全站仪之间没有遮挡物，并使用测杆来精确地测量。

5. 数据处理：在完成测量后，将数据传输到计算机或移动设备上，并使用专业软件进行处理和分析。

6. 数据报告：最后，根据测量结果生成报告，并对结果进行分析和解释。

总之，南方全站仪是一种高精度的测量仪器，使用时需要注意测站的安装和校准、数据的处理和分析等细节，才能取得准确可靠的测量结果。

- 1 -。

南方全站仪操作步骤1.设置全站仪：首先打开全站仪电源，待其自检完成后，进入仪器设置界面。

在设置界面中，可以设置仪器的语言、时间、日期等参数。

根据需要，可以选择不同的测量模式和单位。

2.进行基准测量：在进行实际测量前，需要进行基准测量，以保证测量的准确性。

首先，设置基准点，并使用经纬仪或GPS仪器确定该基准点的经纬度坐标。

然后，在全站仪中设置该基准点的坐标。

3.进行观测测量：在测量现场，根据实际需求设置望远镜的高度，并使用三脚架固定全站仪。

然后，通过望远镜观测目标点，并使用观测棱镜棱镜进行测量。

在观测过程中，要注意保持仪器的水平，并使用水平仪进行修正。

4.数据处理：观测测量完成后，可以将测量数据导出到计算机中进行处理。

可以使用全站仪附带的数据传输线，将数据直接传输到计算机中。

然后，使用测量软件对数据进行处理，包括数据分析、坐标计算等。

5.检查结果：数据处理完成后，要对测量结果进行检查。

可以通过对照基准测量数据和实际测量数据的差异，以及进行数据分析，来验证测量结果的准确性。

如果发现有误差，需要重新观测或调整测量参数。

6.制作图纸：根据测量结果，可以使用CAD等绘图软件制作测量图纸。

在绘制图纸时，要根据实际需求，合理选择比例尺，并标注清晰的坐标、尺寸和说明。

7.完成报告：根据测量结果和制作的图纸，可以编写测量报告。

报告应包括测量目的、方法、结果及其分析、测量误差等内容。

报告要清晰、准确，并有逻辑性。

8.仪器维护：使用完全站仪后，要及时进行清洁和维护工作，包括清除仪器表面的灰尘、保持仪器的平衡和稳定、注意避免撞击和摔落等。

另外，还要定期进行检查和校准，以保证仪器的精度和功能。

以上是南方全站仪的操作步骤，通过正确的操作和使用，可以获得准确的测量结果，并提高工作效率。

在操作过程中，要注意仪器的保护和维护，以延长其使用寿命。

南方全站仪放样操作南方全站仪放样的具体操作步骤：（以南方测绘NTS-302系列为例）1、在测站点上安置仪器，对中、整平。

2、按电源键开机。

屏幕显示垂直角过零。

3、转动望远镜，屏幕显示V，HR，进入角度测量界面。

4、按键，进入放样程序，屏幕提示：选择一个文件。

5、按F3选择跳过，屏幕进入坐标放样1/2菜单。

6、按F1选择输入测站点，屏幕显示测站点。

7、按F3选择坐标，屏幕进入测站点的N,E,Z坐标输入界面。

8、按F1输入，进入集体坐标输入状态，在输入位置显示----，再按数字键输入具体坐标。

每输完一个坐标后按F4回车确认输入。

重复此项操作依次输入N,E,Z的坐标值。

当输入完Z数据并回车后，屏幕显示输入仪器高。

9、按F1输入，进入具体数据输入状态，在输入位置显示----，再按数字键输入具体仪高值。

完成后按F4回车，仪器确认对点器所对坐标值，屏幕返回坐标放样1/2菜单。

10、按F2输入后视点，屏幕显示后视点界面。

11、按F3坐标，屏幕进入后视点的N,E坐标输入界面。

12、按F1输入，分别输入后视点的N,E坐标（方法同第8步），然后按F4回车，屏幕显示照准后视点。

此时，松开水平和垂直制动螺旋，转动仪器，精确瞄准后视点。

（当测站点仪器望远镜与后视点棱镜杆尖满足互相通视，尽可能照准后视点棱镜杆尖位置，使测量结果更精确。

）13、按F4是，仪器确认现场方位角，屏幕返回坐标放样1/2菜单。

14、按F3输入放样点，屏幕显示放样点。

15、按F3坐标，屏幕进入放样点的N,E,Z坐标输入界面。

分别输入放样点的N,E,Z坐标（方法同第8步）。

输入完毕后按F4回车,屏幕显示输入棱镜高度。

16、按F1输入棱镜高，完成后按F4回车，屏幕显示放样参数计算。

17、按F4继续，屏幕显示角度差调为零。

18、松开仪器水平制动螺旋调整水平读数直到dHR值为0。

指挥跑棱镜杆者，把棱镜杆放置到望远镜十字丝竖线的方向上。

19、上下转动望远镜，知道瞄准棱镜中心，按F3距离，屏幕显示HD，dH,dZ,（HD为测站点到棱镜之间的水平距离,dH为棱镜到放样点间的水平距离（即为测站点到棱镜的距离与测站点到放样点的距离之差），dZ为棱镜杆尖到放样点的高差，详见图B。

南方测绘全站仪怎么使用
测图：
一、全站仪定向
1、其中一点设站，架全站仪，另一点放棱镜；
2、点击数据采集，输入测站点（就是放仪器点）的坐标和仪器高，点击下一步；
3、输入定向点（就是不架仪器的一点）坐标，棱镜高输不输都行。

4、仪器瞄准棱镜，点击测量，看一下显示的坐标和输入点的坐标差别大不大，
不大的话定向完成。

差别太大重复2、3步骤。

二、测图
1、确定棱镜高，根据地形调节。

2、将棱镜高输入仪器，将棱镜树在待求点，点击测量，保存坐标。

3、继续测量，点击同前。

4、测图完成后，导出数据，用cass作图，就好了。

三：注意事项
1、注意棱镜高和一起输入的棱镜高一致；
2、仪器断电需要重新定向；
3、对于看不到的点设置转站最多两站。

放样：
根据已知的两个坐标点给全站仪定向，然后输入要放的点的坐标，全站仪会显示角度和距离，你转动全站仪，使显示角度接近零，
然后拿着棱镜沿镜头指向走显示的距离，用全站仪瞄镜子，点测量，
看显示的角度和距离误差，不断调整。

距离误差1-2mm，角度差+-（1-2）秒。

1、在已知点架设仪器，并调平对中。

2、开机后按“M”键→“F1”→输入文件名称→”ENT“确定”。

3、按“F1”（输入测量站点）→“测站”→输入测站点名→“坐标”→→依次输入N、E、Z数据→“ENT”确认→记录→是。

4、按“F2”（输入后视点）→后视→输入后视点号→坐标→依次输入N、E坐标→“ENT”确认→操作仪器照准后视点（另一个已知坐标的点）。

5、照准后按“F4”（是）。

6、按“F4”（测量）→“F3”（坐标测量）。

7、按“F3”（测量）→“F1”（输入）（依次输入点号、镜高）→“ENT”→“F3”（测量）→“F3”坐标（进入坐标测量）→再次测量（垂直测量）按“F4”同前→垂直测点。

8、若镜高有变化→“F1”输入→“ENT”两次→修改镜高→“ENT”确认→“F4”同前（再次进入测量程序）1、在已知坐标点上安装仪器，调平对中后开机。

2、按“M”键→“F2”测量程序→按“S·O”→“F3”坐标放样。

3、输入文件名称按“ENT”确认→“F1”输入测站点→输入点名（如K1）→按“F4”依次输入N、E、Z数值→“ENT”确认→输入仪高→“ENT”确认→按“F2”输入后视点→输入点名（另一个已知坐标点）→按“F4”依次输入N、E、Z数值→“ENT”确认→照准后视点（另一个已知坐标点）→“F4”是。

4、按F3输入放样点→输入需要放置的点名→按“F4”依次输入需放样点的N、E、Z坐标、高度→“ENT”确认→输入镜高→“ENT”确认→“F4”继续→转动水平盘，使“DHR”为0°0′0″→照准镜子按“F2”距离→调整镜子使值dz=0.000(距离)→值dh=0.000(高程)5、按“F4”换点，进行下一点放样。

南方全站仪NTS-340操作步骤南方NTS342全站仪操作步骤1、全站仪设置：开机之后设置A→1单位设置角度单位：度分秒；距离单位：米；温度单位：摄氏度；气压单位：hpa→设完好点√保存2 角度相关设置垂直零位：天顶零；倾斜补偿：XY-开; →设完好点√保存3距离相关设置比例尺1.0000；高程：0；T-P改正：开（温度气压自动感应，校正），关（温度气压要自己输入）；两差改正：0.14；设完好点√保存模式◆N 次测量：设置具体的测量次数，可选为1-5 次◆连续精测：进行连续的精测◆跟踪测量：进行连续的粗测，速度稍快，精度稍低目标棱镜常数为-30mm 反射片及无合作棱镜常数均为04 坐标相关设置坐标顺序：N-E-Z盘左右：盘左盘右结果相等→设完好点√保存5 RS232通讯设置◆串口开关：是否打开串口，当打开蓝牙时，将自动关闭。

◆波特率：设置串口通讯的波特率为9600◆数据位：设置串口通讯的数据位为8位◆检验位：设置串口通讯的检验位为无◆停止位：设置串口通讯的停止位为1位仪器的基本设置：按★键PPM设置温度、气压、PPM、T-P自动（如果设为开，仪器自动感应温度气压自动校正，如果设为关却要手工输入）设完好点√保存合作目标选择反射模式：棱镜无棱镜（无合作）反射板设完好点√保存电子气泡补偿-XY2全站仪操作：A项目建完后点勾B建站测站：：输入已知测站点的名称，通过可以调用或新建一个已知点做为测站点输入仪器高棱镜高后视点 : 通过可以调用或新建一个已知点做为后视点，输入完成后，盘左照准后视点，照准后水平制动锁死设置ESC（退出）C采集点测量照准待测点，依次输入点名，镜高后点测距然后点保存以此类推，测量下一个点也是一样的方法备注：测距表示测量后会在显示面板上显示出来，保存表示把你刚刚测的点的数据保存测存表示机子测量后显示面板上面不显示出来，直接保存到仪器文件夹里面D放样点放样里面的数据进行放样，输入坐标后显示面板上面有个罗盘状的图形作为参考，主要看左转的数据，±0.0003dms此时把水平制动锁死，参考H D 的数据点测量测完后再参考移远m 直到移远±0.003m 此时可以订桩，订好好在复测一下，即可！放下一个点的方法以此相同-----精心整理，希望对您有所帮助!。
