AAMA 501.1-05 以动态压强检测窗、幕墙和门渗水性的标准试验方法

幕墙工程检测试验方案一、概述幕墙工程是建筑外墙的一种装饰性和保温隔热功能性材料，由铝合金型材和玻璃组成，主要应用于写字楼、商场、酒店等高档建筑。

幕墙工程的质量直接关系到建筑的外观美观、耐久性和安全性。

因此，幕墙工程的检测验收显得尤为重要。

本文将从材料检测、幕墙构件检测、安装验收及质量检验等方面进行详细的测试验方案介绍，以确保幕墙工程的质量和安全。

二、材料检测1. 铝合金型材：根据设计要求进行抽样检测，测试铝合金材料的抗拉强度、屈服强度、伸长率、硬度等力学性能指标。

2. 玻璃材料：抽样检测玻璃的弯曲强度、抗压强度和抗冲击性能。

3. 封胶材料：进行胶水的抗拉强度、粘结强度和老化性能等测试。

4. 防火等级测试：按照相关标准对幕墙材料进行防火等级的测试。

三、幕墙构件检测1. 铝合金构件：检验构件的表面处理情况、尺寸精度，以及焊接、连接等工艺质量。

2. 玻璃构件：进行平整度、透光性、防水性等测试。

3. 封胶构件：检验封胶结合情况、胶水涂布均匀度等。

四、安装验收1. 基础安装：检查幕墙基础的平整度和水平度。

2. 构件安装：检验铝合金构件的垂直度和水平度，以及连接件的牢固度和准确度。

3. 玻璃安装：进行光学性能测试和防水测试。

4. 封胶工艺：检查封胶的涂抹均匀度和密封性。

五、质量检验1. 表面质量检测：检查幕墙表面的平整度、颜色一致性和光泽度。

2. 接头质量检测：按照设计要求对幕墙的各种接头进行检验，确保连接牢固、密封性良好。

3. 安全检验：检查幕墙的承载能力和抗风压性能。

4. 防水检验：对幕墙的防水材料进行水密性测试。

六、验收标准1. 幕墙的材料和构件应符合国家标准或行业标准的技术要求。

2. 幕墙的安装应符合设计图纸和施工规范的要求。

3. 幕墙的质量检验应达到设计要求和验收标准。

七、安全措施1. 在进行幕墙材料检测时，应遵守相关安全操作规程，使用合格的检测设备和工具。

2. 在进行幕墙构件检测时，要注意构件的锁紧和固定，防止构件掉落和伤人。

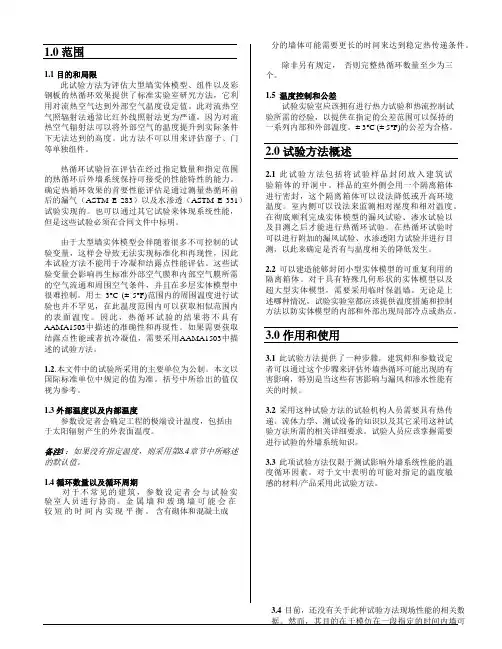

1.0 范围1.1 目的和局限此试验方法为评估大型墙实体模型、组件以及彩钢板的热循环效果提供了标准实验室研究方法，它利用对流热空气达到外部空气温度设定值。

此对流热空气照辐射法通常比红外线照射法更为严谨，因为对流热空气辐射法可以将外部空气的温度提升到实际条件下无法达到的高度。

此方法不可以用来评估窗子、门等单独组件。

热循环试验旨在评估在经过指定数量和指定范围的热循环后外墙系统保持可接受的性能特性的能力。

确定热循环效果的首要性能评估是通过测量热循环前后的漏气（ASTM E 283）以及水渗透（ASTM E 331）试验实现的。

也可以通过其它试验来体现系统性能，但是这些试验必须在合同文件中标明。

由于大型墙实体模型会伴随着很多不可控制的试验变量，这样会导致无法实现标准化和再现性，因此本试验方法不能用于冷凝和结露点性能评估。

这些试验变量会影响再生标准外部空气膜和内部空气膜所需的空气流通和周围空气条件，并且在多层实体模型中很难控制。

用±3°C (±5°F)范围内的周围温度进行试验也并不罕见，在此温度范围内可以获取相似范围内的表面温度。

因此，热循环试验的结果将不具有AAMA1503中描述的准确性和再现性。

如果需要获取结露点性能或者抗冷凝值，需要采用AAMA1503中描述的试验方法。

1.2.本文件中的试验所采用的主要单位为公制。

本文以国际标准单位中规定的值为准。

括号中所给出的值仅视为参考。

1.3 外部温度以及内部温度参数设定者会确定工程的极端设计温度，包括由于太阳辐射产生的外表面温度。

备注1：如果没有指定温度，则采用第8.4章节中所略述的默认值。

1.4 循环数量以及循环周期对于不常见的建筑，参数设定者会与试验实验室人员进行协商。

金属墙和玻璃墙可能会在较短的时间内实现平衡。

含有砌体和混凝土成分的墙体可能需要更长的时间来达到稳定热传递条件。

除非另有规定，否则完整热循环数量至少为三个。

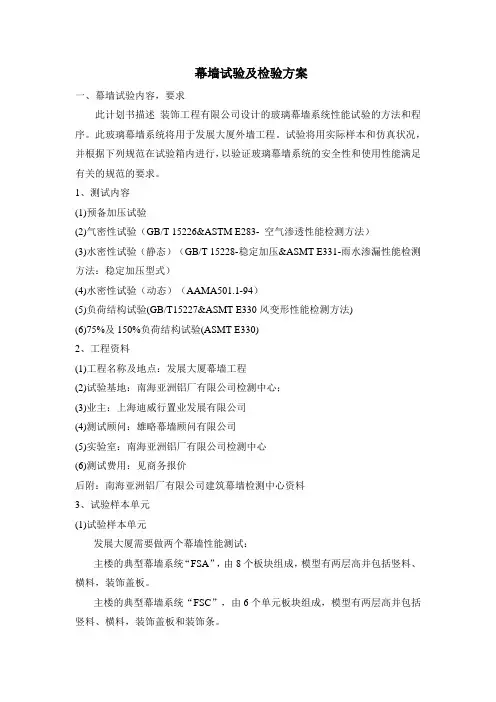

幕墙试验及检验方案一、幕墙试验内容，要求此计划书描述装饰工程有限公司设计的玻璃幕墙系统性能试验的方法和程序。

此玻璃幕墙系统将用于发展大厦外墙工程。

试验将用实际样本和仿真状况，并根据下列规范在试验箱内进行，以验证玻璃幕墙系统的安全性和使用性能满足有关的规范的要求。

1、测试内容(1)预备加压试验(2)气密性试验（GB/T 15226&ASTM E283- 空气渗透性能检测方法）(3)水密性试验（静态）（GB/T 15228-稳定加压&ASMT E331-雨水渗漏性能检测方法：稳定加压型式）(4)水密性试验（动态）（AAMA501.1-94）(5)负荷结构试验(GB/T15227&ASMT E330风变形性能检测方法)(6)75%及150%负荷结构试验(ASMT E330)2、工程资料(1)工程名称及地点：发展大厦幕墙工程(2)试验基地：南海亚洲铝厂有限公司检测中心；(3)业主：上海迪威行置业发展有限公司(4)测试顾问：雄略幕墙顾问有限公司(5)实验室：南海亚洲铝厂有限公司检测中心(6)测试费用：见商务报价后附：南海亚洲铝厂有限公司建筑幕墙检测中心资料3、试验样本单元(1)试验样本单元发展大厦需要做两个幕墙性能测试：主楼的典型幕墙系统“FSA”，由8个板块组成，模型有两层高并包括竖料、横料，装饰盖板。

主楼的典型幕墙系统“FSC”，由6个单元板块组成，模型有两层高并包括竖料、横料，装饰盖板和装饰条。

样本将会根据铝料实际厚度和横切面,以建筑师批准运用在这工程的材料造成。

样本建造方法和安装亦会与工地玻璃幕墙的实际安装相同。

(2)样本试验图则（见将来实际测试单元图）(3)风压值数据标准值：3.29kpa设计值：4.60kpa(4)玻璃(5)密封剂(6)设备试验箱装备了测压计，空气流量计，水流量计，压缩机，飞机引擎，位移传感器和数学分析仪等。

4、试验程序和要求(1)预备加压试验试验程序把测试样本加荷载至50%（0.31kpa）风压荷标准值。

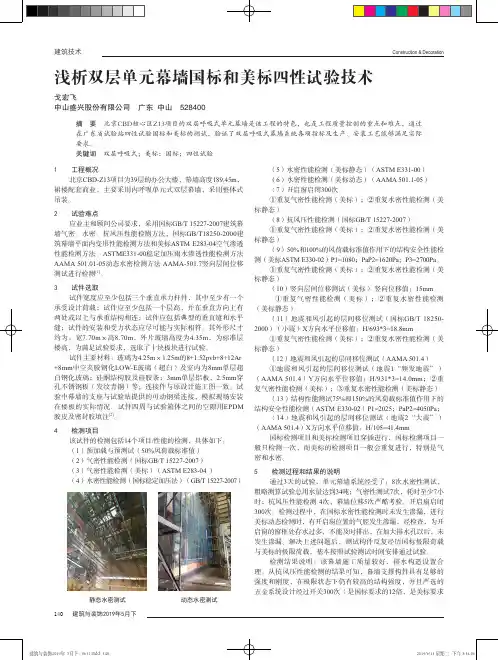

静态水密测试 动态水密测试
图三
在恶劣的气候条件下，万一进入了水怎么办呢？就要采取措施让进来的水排出去，上下单元板块对插后，用胶条密闭形成前后不直接连通的2个腔体，内腔与外腔，防止外腔雨水在风压作用下倒灌入内腔。

设计合理的排水坡，使进入横梁内腔的水向外排出。

左右单元板块竖向对插后，用胶条密闭形成前后个腔体，外腔与内腔的分格位置要与横梁的腔体对应，主梁的外腔要在横梁的外腔外侧（图四），上层单元横梁的水通过独立腔体排到主梁外腔，再到下层单元的横梁外腔，然后排出室外（图五）。

图四
图五
（2）开启扇的构造设计与五金件的选用
开启扇部位是整个幕墙测试的薄弱环节，窗扇要经常开启关闭，必须依靠五金件与型材胶条配合来保证幕墙的性能。

开启扇部分节点见图六。

图六
为了保持良好的气密和水密性能，在双层幕墙系统的开启扇部分我们设计了三道胶条，第一道连续胶条通过锁点压紧，并与扇框有足够的搭接；第二道胶条是开启窗前后腔的分隔区，要求该胶条要有足够的强度及韧性，因此设置了空腔；第三道胶条是保证气密性的关键，型材五金件的槽口设置在第三道胶条后侧，保证合页与执手锁座安装不破坏胶条的连续性。

此外要注意窗扇下框，前后腔要设计排水坡度，并且在框料左右端部铣切稍大一些的排水口，并用胶盖遮挡排水口，见图七。

图七
五金系统设计是开启扇实验通过的保证。

要根据窗的大小、承受的风压与水压等来计算锁点数量与锁点间距。

锁点要
（下转第143页）。

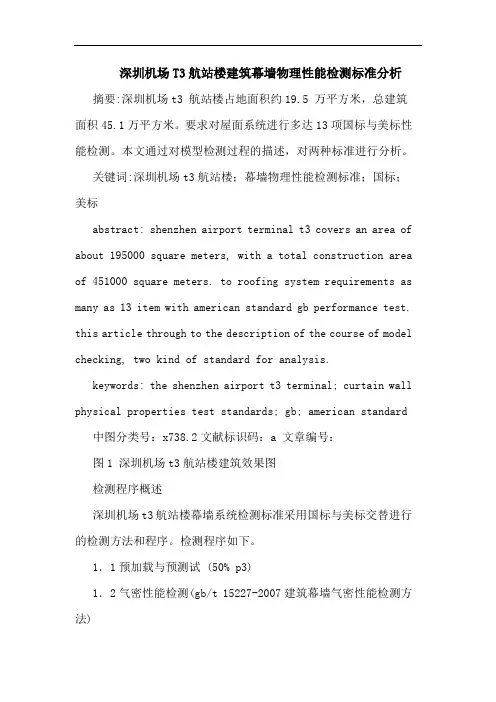

深圳机场T3航站楼建筑幕墙物理性能检测标准分析摘要:深圳机场t3 航站楼占地面积约19.5 万平方米，总建筑面积45.1万平方米。

要求对屋面系统进行多达13项国标与美标性能检测。

本文通过对模型检测过程的描述，对两种标准进行分析。

关键词:深圳机场t3航站楼；幕墙物理性能检测标准；国标；美标abstract: shenzhen airport terminal t3 covers an area of about 195000 square meters, with a total construction area of 451000 square meters. to roofing system requirements as many as 13 item with american standard gb performance test. this article through to the description of the course of model checking, two kind of standard for analysis.keywords: the shenzhen airport t3 terminal; curtain wall physical properties test standards; gb; american standard 中图分类号：x738.2文献标识码：a 文章编号：图1 深圳机场t3航站楼建筑效果图检测程序概述深圳机场t3航站楼幕墙系统检测标准采用国标与美标交替进行的检测方法和程序。

检测程序如下。

1．1预加载与预测试 (50% p3)1．2气密性能检测(gb/t 15227-2007建筑幕墙气密性能检测方法)1．3水密性能检测(波动加压法)(gb/t 15227-2007建筑幕墙气密性能检测方法)1．4水密性能检测(动态)(aama 501.1-05动态风压下雨水渗漏性能检测方法)1．5抗风压性能检测(gb/t 15227-2007建筑幕墙抗风压性能检测方法)1．6竖向变形检测(沿z轴方向) (aama 501.4-05)1．7水密性能检测(静态)(astm e331-00稳定加压雨水渗漏性能检测方法)1．8水平变形检测(沿x轴方向) (aama 501.4-05)1．9重复水密性能检测(静态)(astm e331-00稳定加压雨水渗漏性能检测方法)1．10水平变形检测(沿y轴方向向) (aama 501.4-05)1．11重复水密性能检测(静态)(astm e331-00稳定加压雨水渗漏性能检测方法)1．12平面内变形性能检测(gb/t18250-2000建筑幕墙平面内变形性能检测方法)1．13150%的p3作用下的结构安全性能检测(astm e330-02) 2．检测模型概述选取主楼屋面檐口与蜂巢幕墙相交位置屋面系统，模型平面尺寸为5911x8586(mm)。

物业管理，是指业主通过选聘物业服务企业，由业主和物业服务企业按照物业服务合同约定，对房屋及配套的设施设备和相关场地进行维修、养护、管理，维护物业管理区域内的环境卫生和相关秩序的活动。

居住物业是指具备居住功能、供人们生活居住的建筑，包括住宅小区、单体住宅楼、公寓、别墅、度假村等；当然也包括与之相配套的共用设施、设备和公共场地。

物权法规定，业主可以自行管理物业，也可以委托物业服务企业或者其它管理者进行管理。

下面一起看下为大家整理的物业管理制度文章。

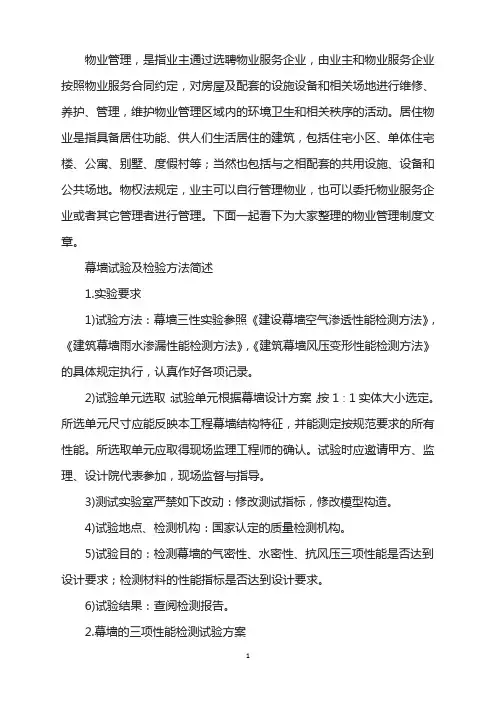

幕墙试验及检验方法简述1.实验要求1)试验方法：幕墙三性实验参照《建设幕墙空气渗透性能检测方法》，《建筑幕墙雨水渗漏性能检测方法》，《建筑幕墙风压变形性能检测方法》的具体规定执行，认真作好各项记录。

2)试验单元选取：试验单元根据幕墙设计方案，按1∶1实体大小选定。

所选单元尺寸应能反映本工程幕墙结构特征，并能测定按规范要求的所有性能。

所选取单元应取得现场监理工程师的确认。

试验时应邀请甲方、监理、设计院代表参加，现场监督与指导。

3)测试实验室严禁如下改动：修改测试指标，修改模型构造。

4)试验地点、检测机构：国家认定的质量检测机构。

5)试验目的：检测幕墙的气密性、水密性、抗风压三项性能是否达到设计要求；检测材料的性能指标是否达到设计要求。

6)试验结果：查阅检测报告。

2.幕墙的三项性能检测试验方案我公司在获得甲方及监理确认后的半个月内，即进行下列有关检测、试验工作：(1)．玻璃幕墙检测试验主要项目玻璃幕墙主要进行如下试验：(1).空气渗透性能试验(2).雨水渗透性能试验(3).抗风压性能测试检验地点、机构：国家认定的建筑幕墙质量检测中心，本工程选择："国家建筑工程质量监督检验中心"地址：北京市西城区西直门外车公庄大街19号（物理所）。

检验时间：幕墙龙骨安装后、板块安装前一周出结果。

样板铝材试件：采用本工程最具代表的结构，其中包括材料、组件、玻璃装置及施工细部方法等，外体尺寸由一个标准单元，至少含一个标准楼层高。

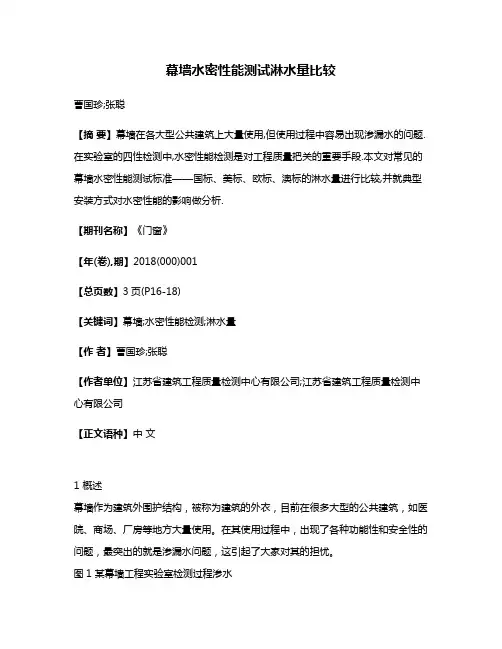

幕墙水密性能测试淋水量比较曹国珍;张聪【摘要】幕墙在各大型公共建筑上大量使用,但使用过程中容易出现渗漏水的问题.在实验室的四性检测中,水密性能检测是对工程质量把关的重要手段.本文对常见的幕墙水密性能测试标准——国标、美标、欧标、澳标的淋水量进行比较,并就典型安装方式对水密性能的影响做分析.【期刊名称】《门窗》【年(卷),期】2018(000)001【总页数】3页(P16-18)【关键词】幕墙;水密性能检测;淋水量【作者】曹国珍;张聪【作者单位】江苏省建筑工程质量检测中心有限公司;江苏省建筑工程质量检测中心有限公司【正文语种】中文1 概述幕墙作为建筑外围护结构，被称为建筑的外衣，目前在很多大型的公共建筑，如医院、商场、厂房等地方大量使用。

在其使用过程中，出现了各种功能性和安全性的问题，最突出的就是渗漏水问题，这引起了大家对其的担忧。

图1 某幕墙工程实验室检测过程渗水图2 某幕墙工程红外热像观察到渗漏积水建筑幕墙的渗漏水问题一般情况下是直观可判的，所以为了尽量减少建筑幕墙安装使用之后的渗漏水问题，一般每一个工程项目都会选取具有特定代表性的幕墙板块，到具有幕墙检测资质的单位进行检测。

随着幕墙行业的国际化，一方面有不少国内施工企业走出去，也有相当多国外顾问公司和检测机构参与到国内幕墙建设；另一方面，不少国内委托方希望增加更为严格的国外标准的检测。

与之相对应的是，幕墙检测实验室除了能够承担常见的国家标准体系检测，还引入了美国标准、欧洲标准及澳洲标准等标准体系的检测，而每个标准体系都规定了相应的淋水要求和试验要求。

实验室检测人员对试件进行水密性能检测时，如何准确理解各标准的淋水量的要求，对检测的可靠性具有重要的工程意义。

下文就常见标准的淋水量进行介绍，并对其淋水量的要求作出分析讨论。

2 国标、美标、欧标、澳标的淋水量介绍2.1 国标GB/T 15227国标分为定级检测和工程检测两种形式，工程检测中按照项目所在地划分为台风地区和非台风地区。

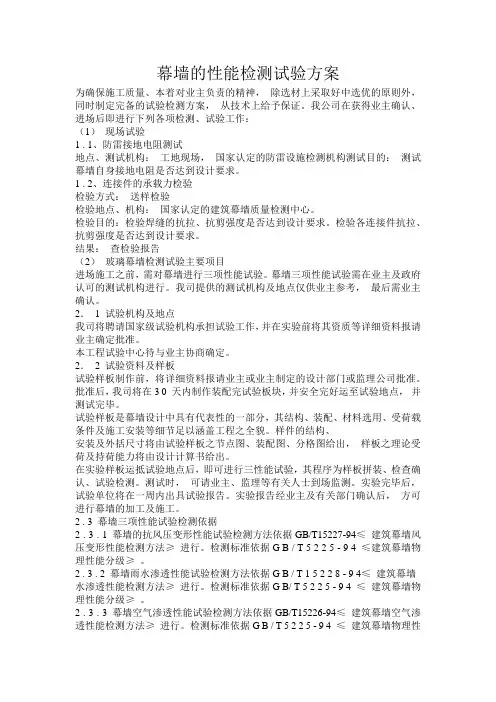

幕墙的性能检测试验方案为确保施工质量、本着对业主负责的精神，除选材上采取好中选优的原则外，同时制定完备的试验检测方案，从技术上给予保证。

我公司在获得业主确认、进场后即进行下列各项检测、试验工作：（1）现场试验1 . 1、防雷接地电阻测试地点、测试机构：工地现场，国家认定的防雷设施检测机构测试目的：测试幕墙自身接地电阻是否达到设计要求。

1 . 2、连接件的承载力检验检验方式：送样检验检验地点、机构：国家认定的建筑幕墙质量检测中心。

检验目的：检验焊缝的抗拉、抗剪强度是否达到设计要求。

检验各连接件抗拉、抗剪强度是否达到设计要求。

结果：查检验报告（2）玻璃幕墙检测试验主要项目进场施工之前，需对幕墙进行三项性能试验。

幕墙三项性能试验需在业主及政府认可的测试机构进行。

我司提供的测试机构及地点仅供业主参考，最后需业主确认。

2．1 试验机构及地点我司将聘请国家级试验机构承担试验工作，并在实验前将其资质等详细资料报请业主确定批准。

本工程试验中心待与业主协商确定。

2．2 试验资料及样板试验样板制作前，将详细资料报请业主或业主制定的设计部门或监理公司批准。

批准后，我司将在3 0 天内制作装配完试验板块，并安全完好运至试验地点，并测试完毕。

试验样板是幕墙设计中具有代表性的一部分，其结构、装配、材料选用、受荷载条件及施工安装等细节足以涵盖工程之全貌。

样件的结构、安装及外括尺寸将由试验样板之节点图、装配图、分格图给出，样板之理论受荷及持荷能力将由设计计算书给出。

在实验样板运抵试验地点后，即可进行三性能试验，其程序为样板拼装、检查确认、试验检测。

测试时，可请业主、监理等有关人士到场监测。

实验完毕后，试验单位将在一周内出具试验报告。

实验报告经业主及有关部门确认后，方可进行幕墙的加工及施工。

2 .3 幕墙三项性能试验检测依据2 .3 . 1 幕墙的抗风压变形性能试验检测方法依据GB/T15227-94≤建筑幕墙风压变形性能检测方法≥进行。

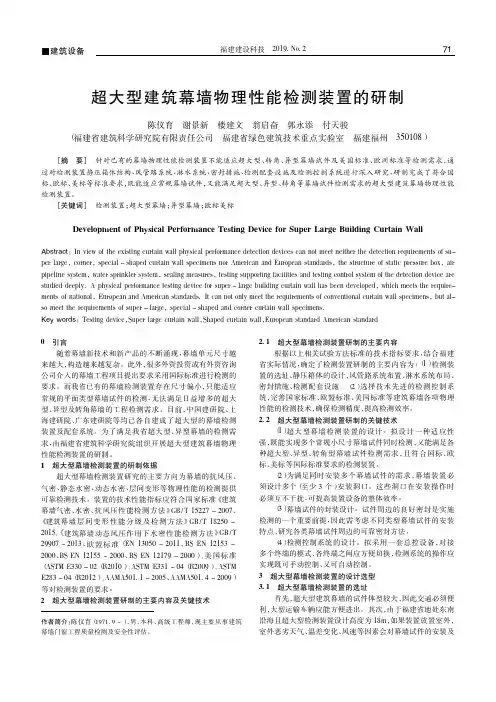

超大型建筑幕墙物理性能检测装置的研制陈仪育谢景新楼建文翁启奋郭永添付天骏（福建省建筑科学研究院有限责任公司福建省绿色建筑技术重点实验室福建福州350108）［摘要］针对已有的幕墙物理性能检测装置不能适应超大型、转角、异型幕墙试件及美国标准、欧洲标准等检测需求，通过对检测装置静压箱体结构、风管路系统、淋水系统、密封措施、检测配套设施及检测控制系统进行深入研究，研制完成了符合国标、欧标、美标等标准要求，既能适应常规幕墙试件，又能满足超大型、异型、转角等幕墙试件检测需求的超大型建筑幕墙物理性能检测装置。

［关键词］检测装置；超大型幕墙；异型幕墙；欧标美标Development of Physical Performance Testing Device for Super Large Building Curtain WallAbstract ：In view of the existing curtain wall physical performance detection devices can not meet neither the detection requirements of su-per large ，corner ，special －shaped curtain wall specimens nor American and European standards ，the structure of static pressure box ，air pipeline system ，water sprinkler system ，sealing measures ，testing supporting facilities and testing control system of the detection device are studied deeply．A physical performance testing device for super －large building curtain wall has been developed ，which meets the require-ments of national ，European and American standards．It can not only meet the requirements of conventional curtain wall specimens ，but al-so meet the requirements of super －large ，special －shaped and corner curtain wall specimens．Key words ：Testing device ，Super large curtain wall ，Shaped curtain wall ，European standard American standard 作者简介：陈仪育（1971．9－），男，本科、高级工程师，现主要从事建筑幕墙门窗工程质量检测及安全性评估。

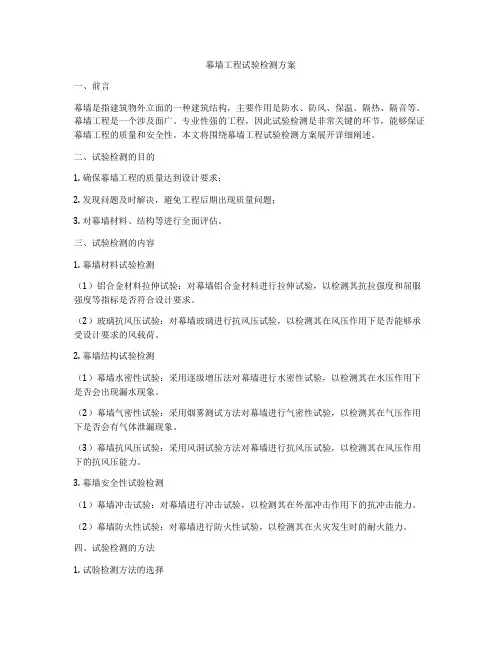

幕墙工程试验检测方案一、前言幕墙是指建筑物外立面的一种建筑结构，主要作用是防水、防风、保温、隔热、隔音等。

幕墙工程是一个涉及面广、专业性强的工程，因此试验检测是非常关键的环节，能够保证幕墙工程的质量和安全性。

本文将围绕幕墙工程试验检测方案展开详细阐述。

二、试验检测的目的1. 确保幕墙工程的质量达到设计要求；2. 发现问题及时解决，避免工程后期出现质量问题；3. 对幕墙材料、结构等进行全面评估。

三、试验检测的内容1. 幕墙材料试验检测（1）铝合金材料拉伸试验：对幕墙铝合金材料进行拉伸试验，以检测其抗拉强度和屈服强度等指标是否符合设计要求。

（2）玻璃抗风压试验：对幕墙玻璃进行抗风压试验，以检测其在风压作用下是否能够承受设计要求的风载荷。

2. 幕墙结构试验检测（1）幕墙水密性试验：采用逐级增压法对幕墙进行水密性试验，以检测其在水压作用下是否会出现漏水现象。

（2）幕墙气密性试验：采用烟雾测试方法对幕墙进行气密性试验，以检测其在气压作用下是否会有气体泄漏现象。

（3）幕墙抗风压试验：采用风洞试验方法对幕墙进行抗风压试验，以检测其在风压作用下的抗风压能力。

3. 幕墙安全性试验检测（1）幕墙冲击试验：对幕墙进行冲击试验，以检测其在外部冲击作用下的抗冲击能力。

（2）幕墙防火性试验：对幕墙进行防火性试验，以检测其在火灾发生时的耐火能力。

四、试验检测的方法1. 试验检测方法的选择幕墙工程的试验检测方法应当根据具体的幕墙材料和结构特点来选择，确保试验检测的全面性和准确性。

2. 试验检测设备的选用试验检测设备应当具备相应的标准要求，能够满足幕墙工程试验检测的需要。

3. 试验检测过程的安全性和可靠性试验检测过程应当严格按照标准要求进行，确保试验检测的安全性和可靠性。

五、试验检测的数据处理1. 试验检测数据的采集试验检测过程中应当对试验数据进行全面的采集，包括试验日期、试验人员、试验设备、试验结果等。

2. 试验检测数据的分析对试验检测数据进行分析，对比设计要求，评估幕墙工程的质量和安全性。

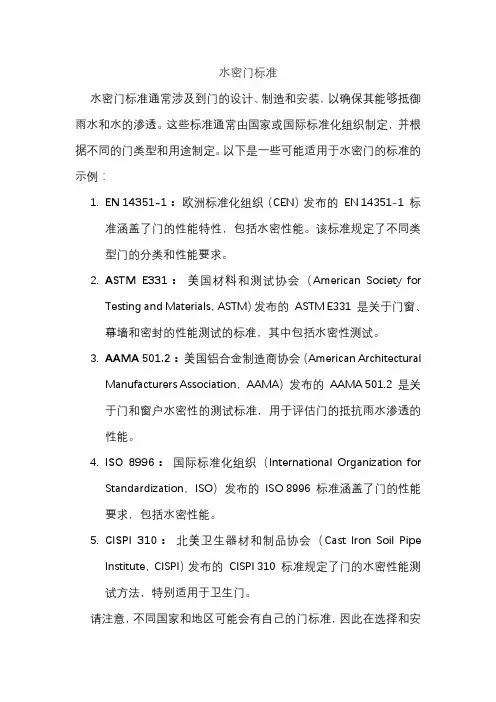

水密门标准水密门标准通常涉及到门的设计、制造和安装，以确保其能够抵御雨水和水的渗透。

这些标准通常由国家或国际标准化组织制定，并根据不同的门类型和用途制定。

以下是一些可能适用于水密门的标准的示例：1.EN 14351-1：欧洲标准化组织（CEN）发布的EN 14351-1 标准涵盖了门的性能特性，包括水密性能。

该标准规定了不同类型门的分类和性能要求。

2.ASTM E331：美国材料和测试协会（American Society forTesting and Materials，ASTM）发布的ASTM E331 是关于门窗、幕墙和密封的性能测试的标准，其中包括水密性测试。

3.AAMA 501.2：美国铝合金制造商协会（American ArchitecturalManufacturers Association，AAMA）发布的AAMA 501.2 是关于门和窗户水密性的测试标准，用于评估门的抵抗雨水渗透的性能。

4.ISO 8996：国际标准化组织（International Organization forStandardization，ISO）发布的ISO 8996 标准涵盖了门的性能要求，包括水密性能。

5.CISPI 310：北美卫生器材和制品协会（Cast Iron Soil PipeInstitute，CISPI）发布的CISPI 310 标准规定了门的水密性能测试方法，特别适用于卫生门。

请注意，不同国家和地区可能会有自己的门标准，因此在选择和安装水密门时，建议参考适用于您所在地区的标准和规定。

这有助于确保门的设计和制造符合性能要求，以防止雨水渗透和维护室内的干燥环境。

MQSM建筑幕墙动态水密性能螺旋桨检测设备【产品概述】用于检测幕墙试件在螺旋桨风力动压作用下的水密性能。

【执行标准】AAMA 501.1-94 《动压下外窗幕墙和门水密性的标准测试方法》GB/T 15227-2007《建筑幕墙气密、水密、抗风压性能检测方法》GB/TXXXX《建筑幕墙动态风压作用下水密性能检测方法》(正在编制)【检测原理】利用飞机的螺旋桨、轮船的推进器或较大功率的轴流风机作为供风设备，在幕墙试件外侧以一定速度的向幕墙吹风，以产生使主要框架构件和部件达到所需平均挠度的压力。

同时在幕墙试件外面以一定的流量淋水，在幕墙试件内侧观察渗漏情况。

有时为了满足静压差或者挠度要求，可以采用普通离心风机作为辅助供风设备。

本试验要求幕墙试件必须采用外喷淋方式安装，试验样品上的所有泄水孔应当开启。

不开启辅助供压设备时，静压箱应开启并确保与试验室内大气空间畅通；开启辅助供压设备时，试件承受的风压为辅助供风形成的静压与螺旋桨形成的动压之和。

【螺旋桨风机系统】按照AAMA 501.1-94的要求，建立产生特定压力所需要的风速。

喷水系统符合ASTM E 331的第7部分的要求。

水施加到试验样品的户外面，施加规定水量在试验样品的表面。

在淋水的同时，迅速施加规定的动压，沿着规定的喷水面以维持此压力直至试验要求时间。

此前动态水密试验多采用飞机发动机直接驱动，操作人员在驾驶室内调节螺旋桨转速。

这种方式由于人为调节，转速很难稳定，造成风速波动；驾驶室会对风流形成遮挡，导致风速下降；航空燃料较难购买并且价格昂贵。

鉴于使用航空发动机造成的一系列弊端，我们设计了一款专用变频电机作为动力源。

采用变频器调节转速，可以将转速稳定在任意设定值，也可以改变频率形成波动变化值；电机装在迎风侧且截面积较小，不会对风流形成很大遮挡；电力清洁无污染，价格便宜。

本设备由螺旋桨风机、变频电机、支架、变频器控制等几部分组成，用于检测动态下建筑幕墙、外窗、外门的水密性能。

AAMA 美国建筑制造商协会501-05外墙测试法Methods of Testing for Exterior Walls远大企业集团国际公司译，2007年6月第一版目录：1.0 前言 (2)2.0 指导规范 (2)实验室测试的指导规范 (3)室外测试指导规范 (5)3.0 外墙性能测试信息 (6)4.0 参考文件 (13)附加信息 (15)外墙测试法AAMA 501-05*此翻译版仅供参考，请以英文为准1.0前言本“测试方法”AAMA 501-05 为前一版501-94“外墙测试方法”的修订版。

在此AAMA 准中提及了包括对幕墙、临街立面和斜面玻璃的实验室及室外测试方法。

AAMA 501-94为AAMA 501-83的更替版本，AAMA 501-83代替了最初由国家建筑材料生产商协会于1968年审定的NAAMM FC-1 及TM-1-68T标准。

这些AAMA 501的前期版本都包括了501.1，501.2和501.3。

AAMA决定将501.1和501.2作为独立文件发布，而撤销AAMA 501.3，并将其更替为AAMA 503.03。

本标准中设计的测试方法、规范说明和室外检验方法可用于评估幕墙系统的结构适应性，以及水密、气密性能。

本标准提供的选择性测试，可满足对热循环、层间横向位移、动态地震支架以及隔音测试的需要。

AAMA/NWWDA 101/I.S.2-97或AAMA/WDMA 101/I.S.2/NAFS-02中的门窗产品不在本文件测试范围内，但如外墙测试样件中包括这些产品的情况除外。

其中，实验室内对气密性、静压水密性的测试，以及结构性能测试的测试方法使用ASTM标准中的测试方法。

使用AAMA的测试方法对动态气压下水密性能、热循环、隔音隔热性能进行测试。

此处，只转载了ASTM标准中涉及到对测试样品的范围、目的和要求的部分。

ASTM标准的完整文件，可通过ASTM机构获得（）。

本标准中使用的AAMA完整文件，可通过AAMA机构获得（）。

幕墙专栏
Doors & Windows
ቤተ መጻሕፍቲ ባይዱ
幕墙部品检测体系中动态风压 水密性能测试方法比较
李俊华 孙 晋
江苏省建筑科学研究院 江苏省建筑工程质量检测中心有限公司
摘 要：建筑工业化是建筑业发展的一大趋势，建筑部品的检测方法迫切需要完善。幕墙行业发展较早，尤其是单元式幕 墙基本实现了工厂标准化生产，属于比较完善的建筑部品。相应地，幕墙行业的取样、检测和验收方法已经成熟和完善。本文就 幕墙性能中的动态风压水密性能检测方法做出分析，比较各个检测体系中方法的差异，不仅有助于为幕墙工程选取合适的动态水 密检测方法，也有助于研究诸如一体化外墙等部品的防水方法。
1 概述
建筑工业化是建筑发展的一大趋势，在政策支持下发展 迅速。部品作为工业化建筑的基本组成部分，相应的检测技 术暂未成熟，迫切需要形成建筑部品的质量控制、检测方法、 验收方法等系统方法，为工业化的健康推进提供保障。
部品定义为由两个或两个以上单一产品构成的功能单 元，强调了其工厂预制而非现场生产。从这个意义上讲，幕墙 具有门窗和墙体的共同作用。尤其是单元式幕墙，其生产加 工都在工厂完成，现场只有相对简单的安装工艺，适合大规模 工业化生产，便于控制质量。幕墙行业发展较早，各项技术标 准和管理要求相对成熟，相关取样、检测、验收方法等对于部 品具有借鉴意义。本文对幕墙检测方法中涉及动态水密性能 的标准方法做对比，吸收其先进经验，对部品尤其是窗墙一体 化外墙、复合墙板等外立面的动态水密性能方法做有益尝试。
幕墙在实际使用过程中，会遭受风雨天气。雨水在风压 作用下，特别是在沿海台风地区，容易渗透到室内。若雨水通 过幕墙进入室内，会影响到室内人员、装修和土建结构等，且 雨水进入幕墙系统内部，比如接触到钢立柱钢横梁等，可能引 起材料腐蚀，影响幕墙使用性能和安全性能。幕墙渗水是工 程上多发质量问题，也是实验室检测中最常见质量问题。

美标 ＡＳＴＭ Ｅ３３ｌ一００（２０１６）８．１节分别从试件的 宽度 、高 度 、材 料 、细 部构 造 和锚 固方法 等 方 面作 出要 求 ，要求试件的结构支承体系条件应尽可能地模拟和 还原 工程 实 际情 况 。
对 比可以发现 ，在试件 的整体要求上 ，国标 和美 标 均 强调 其典 型 性 ，要求 其 能 代表 工 程 实 际情况 ；试
建筑 幕墙作为分隔室 内外空间的建 筑外 围护结 构 ，要 承 受风 、雨 、雪 、冰雹 、太 阳辐射 、湿 热 空气 、地 震 及环境噪声等作用的影 响 ，必须具有一定 的物理性 能 、力学性能和耐久性能 。建筑幕墙在安装之前 ，必须 进行 建 筑 幕 墙 气 密性 、水 密 性 、抗 风 压 及 层 间变 形 性 能等技术指标 的检测【ｌｌ。在这些关键技术指标 中，水密 性 能检 测 是 最 直 观 的 ，在 实 际试 验 室 检 测 中 ，也 有 很 多 的幕墙 检测 样 品 因为 渗漏 ，需 经 修复 才 能 达到 水 密 性 能 检测 要求 。
建筑幕墙水 密性 能检 测方法 国标 美标 异 同分 析
郑 燕 燕 （安徽省建筑科学研究设计院 ，安徽 合肥 ２３０００１）
】＝】 ｊ口 摘 要：文章主要对比分析国标和美标在建筑幕墙水密性能检
－
测时试件要求、检测 方法、检 测结果评 定等方面的异 同，以便建
。 ．
－ 警பைடு நூலகம் 筑幕墙工程参与各方选用合适的幕墙检测标准，更好的保障建
：肄 筑幕墙使 用安全。
馨黼 关键词：建筑幕墙；水密性；国标；美标
‘
：
中图 分 类 号 ：ＴＵ７６７￣．５ 文 献 标 志 码 ：Ｂ
辩：ｉ 文章编号：１００７—７３５９（２０１８）０２—０１９２—０２

以动态压强检测窗、幕墙和门渗水性的标准试验方法目录1.0使用范围 (1)2.0试验样品 (1)3.0试验设备 (1)4.0校准 (1)5.0试验程序 (3)6.0标准 (4)7.0参考文献 (4)1.0使用范围本试验方法确定了以动态压强来检测外窗、幕墙和门渗水性的设备和程序。

2.0 试验样品应符合ASTM E 331 第8部分的要求。

3.0试验要求3.1应提供试验小室和喷水系统以达到ASTM E 331第6部分的要求。

3.2风力发生装置（例如飞行器上的螺旋桨推进器）应能够产生与所要求的风速压相等的迎面气流。

应采用Ensewiler公式来计算等效风速压，P=0.613V2（0.00256 V2），其中V=风速，以m/s （mph）为单位、P=等效风速压，以Pa(psf)为单位。

公式假定风向垂直于试验样品。

公式同样假定大气压为760毫米（29.91英寸）汞柱、气温为（15℃°F）注：系数0.613和0.00256参考自ASCE 7-02的第6.5.10部分。

风力发生装置的直径不可小于被测区域较大尺寸的一半，但是并不要求其大于4100毫米（13.5英寸）。

注：如果模型尺寸大于螺旋推进器直径的2倍，那么可以要求通过重新安排风力发生装置位置的方法来进行附加试验。

同样地，转角的构形也可能要求进行第2次试验以检测模型的多个立面。

在进行试验之前应与试验机构讨论风力发生器的位置排列情况。

4.0校准4.1应按照ASTM E 331第9部分的要求来校准喷水设备。

4.2为了确定要求的发动机速度，要对由风力发生器产生的风速进行校准，从而使压强等于规定的试验压强。

应采用“将风速测量装置（也就是风速计）安装到刚性支架上”的方法来进行这一校准过程。

风速测量装置应能够量风速（等于表1中所给出的工业标准试验压强）。

应确保刚性支架处在一个不会出现气流阻碍的位置上。

风速测量装置与螺旋推进器之间的距离应等于动态水试验所要求的距离。

幕墙工程性能试验方案一、四性试验测试方案根据合同及招标文件，提供原形大小的幕墙样板墙并进行测试，此样板墙应在离现场另外进行安装，包括恰当的模拟主体结构框架，样板墙应包括图纸中有代表性的组件及施工方法。

二、实验基本要求(1)试验中幕墙的支座与试验站提供的钢梁用角焊缝连接，以模拟工地现场的预埋件。

(2)模拟试验严格按已批准的四性试验装配图制作，若有更改事先须得到建筑师的同意。

(3)模拟测试成功后方可进行现场的实际的安装工作。

(4)试验样板为模拟幕墙的最具代表性的部分。

我司将严格按业主指定的设计要求，提交图纸显示试验样板所模拟部位及规模并得到建筑师的认同。

(5)幕墙试件所用的玻璃、铝材、连接件、胶、胶条等材料与原设计施工图一致。

(6)幕墙试件的四周与试验箱之间的空隙用密封胶填注。

(7)试验将在我司及甲方人员的监督下，严格按照中华人民共和国国家标准《建筑幕墙气密、水密、抗风压性能检测方法》、《建筑幕墙平面内变形性能检测方法》的有关规定，在业主和幕墙顾问公司认可的幕墙质量检测中心进行试验,实验室出具的测试报告正本，需由测试负责人签字及盖章。

此报告应包括实验室的证明，表明该性能测试是严格按照国家规范及设计要求进行的。

三、外墙性能测试步骤幕墙的性能测试应根据中国测试方法以及国际测试方法标准执行。

两种测试方法都必须合格。

测试步骤：(1)开、关、锁可开启通风口50次。

(2)50%内部设计荷载时，作用10秒。

(3)空气渗透性能测试：GB/T15227andASTME283o(4)静态雨水渗漏性能测试：GB/T15227andASTME331o(5)动态雨水渗漏性能测试：AAMA501.1-94(通过飞机引擎测试)。

(6)风压变形性能测试：GB/T15227o(7)结构安全性能测试：ΛSTME330o(8)侧向层间变形(建筑平面上)测试AAMA501.4-2000O(9)横向层间变形(正常的建筑平面上)测试：ΛΛMΛ501.4-2000o(10)纵向变形测试-施加一个竖向荷载给模型样板的框架，产生板边缘竖向变形，从而显示楼板内侧的偏转情况。
