精选电源安规测试标准

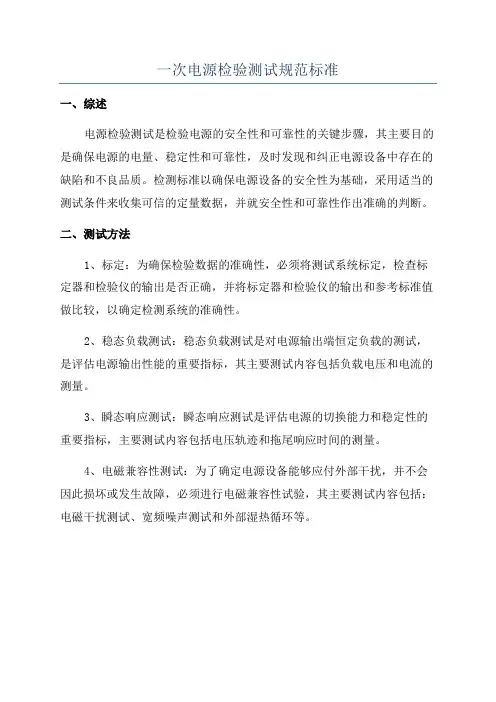

一次电源检验测试规范标准
一、综述
电源检验测试是检验电源的安全性和可靠性的关键步骤，其主要目的是确保电源的电量、稳定性和可靠性，及时发现和纠正电源设备中存在的缺陷和不良品质。

检测标准以确保电源设备的安全性为基础，采用适当的测试条件来收集可信的定量数据，并就安全性和可靠性作出准确的判断。

二、测试方法
1、标定：为确保检验数据的准确性，必须将测试系统标定，检查标定器和检验仪的输出是否正确，并将标定器和检验仪的输出和参考标准值做比较，以确定检测系统的准确性。

2、稳态负载测试：稳态负载测试是对电源输出端恒定负载的测试，是评估电源输出性能的重要指标，其主要测试内容包括负载电压和电流的测量。

3、瞬态响应测试：瞬态响应测试是评估电源的切换能力和稳定性的重要指标，主要测试内容包括电压轨迹和拖尾响应时间的测量。

4、电磁兼容性测试：为了确定电源设备能够应付外部干扰，并不会因此损坏或发生故障，必须进行电磁兼容性试验，其主要测试内容包括：电磁干扰测试、宽频噪声测试和外部湿热循环等。

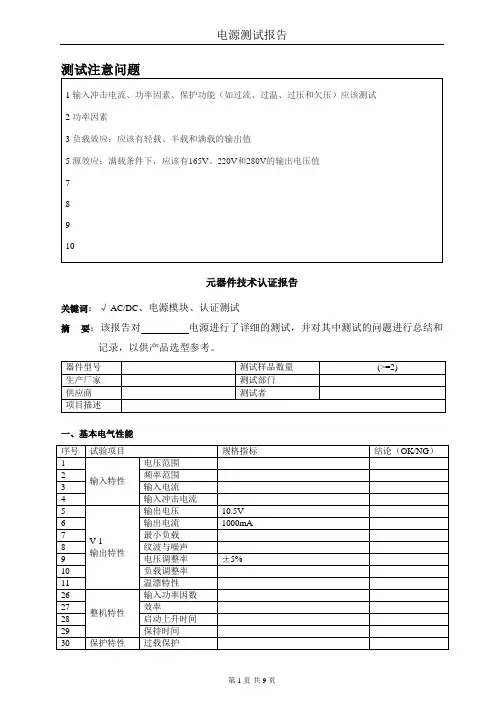

电源测试报告测试注意问题元器件技术认证报告关键词：√ AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

一、基本电气性能输入特性测试方法：1、输入电压范围：需根据产品销售目标国家的要求电压浮动范围测试（若客户要求严格，则按照客户要求测试），同时结合产品自身的参数做相应调整。

国内产品对线性电源一般采用220V -35%~+30%的浮动标准测试（在以上输入浮动范围内，电源输出需保持基本稳定，负载能力不能降低）。

对开关电源，输入电源浮动范围按照其参数和产品销售所在国确定，例：产品销往美国，电源的参数为输入AC100V~264V，而美国的电源变动范围为AC220V -20%~+20%,则测试标准定为AC100V~264V。

测试所需设备：自耦变压器一台，电子负载一台（或水泥电阻若干），电压表一只，电流表一只。

2、频率变动范围：需根据产品销售目标国家的要求频率变动范围进行测试（若客户要求严格，则按照客户要求测试）。

例：我国电网频率变动范围50Hz -5%~+5%，则在此电源频率变动范围内，电源的输出需在第一条的测试电压输入范围内保持基本稳定，带负载能力不能下降。

测试所需设备：可调频交流稳压器一台，自耦变压器一台，电子负载一台（或水泥电阻若干），电压表一只，电流表一只。

3、输入电流：在第一条实验的输入电压范围内，保持负载不变（电源标称的最大负载），测试并记录电源的输入电流变动范围，保证电源不会出现负载能力下降、电源烧毁、电源过热（电源表面温度上升幅度小于我司内部规定的幅度，一般此值为电源表面温度最大温升不超过25℃，也可根据客户要求定义）等现象发生。

测试设备：自耦变压器一台、交流电流表一只、电子负载一台（或水泥电阻若干）、温度计一只。

4、输入冲击电流：本测试是模拟电源在接入电网时对电源的影响。

测试方法如下：在电源的输入端接入一只开关，通过开关接入市电网络，在电源的输入端串入一只检测电阻，用单独供电的示波器测量检测电阻上的电压变化；或者直接采用高压电流探头接入电源输入侧，用示波器记录上电时的电流状态，测得输入冲击电流的参数。

开关电源测试标准电源结构的安全要求：1）空间要求：UL、CSA、VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高压导体与非带电金属部分之间（这里不包括导线间），无论在表面间还是在空间，均应有0.1英寸的距离；VDE要求交流线之间有3mm 的徐变或2mm的净空隙；IEC要求：交流线间有3mm的净空间隙及在交流线与接地导体间的4mm的净空间隙另外，VDE、IEC要求在电源的输出和输入之间，至少有8mm的空间间距2）电介质实验测试方法（打高压：输入与输出、输入和地、输入AC两级之间）3）漏电流测量：漏电流是流经输入侧地线的电流，在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K欧的电阻，其漏电流应该不大于5毫安VDE允许：用1.5K欧的电阻与150nP电容并接并施加 1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安一般是1毫安左右4）绝缘电阻测试：VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟5）印制电路板要求：要求是UL认证的94V-2材料或比此更好的材料2. 对电源变压器结构的安全要求：1）变压器的绝缘：变压器的绕组使用的铜线应为漆包线，其他金属部分应涂有瓷、漆等绝缘物质2）变压器的介电强度：在实验中不应出现绝缘层破裂和飞弧现象3）变压器的绝缘电阻：变压器绕组间的绝缘电阻至少为10M欧，在绕组与磁心、骨架、屏蔽层间施加500伏直流电压，持续1分钟，不应出现击穿、飞弧现象4）变压器湿度电阻：变压器必须在放置于潮湿的环境之后，立即进行绝缘电阻和介电强度实验，并满足要求潮湿环境一般是：相对湿度为92%（公差为2%），温度稳定在20到30摄氏度之间，误差允许1%，需在内放置至少48小时之后，立即进行上述实验此时变压器的本身温度不应该较进入潮湿环境之前测试高出4摄氏度5）VDE关于变压器温度特性的要求6）UL、CSA关于变压器温度特性的要求注：IEC——International Electrotechnical CommissionVDE——Verbandes Deutcher ElectrotechnicerUL——Underwriters LaboratoriesCSA——Canadian Standards AssociationFCC—— Federal Communications Commission十九．无线电骚扰（按照GB 9254-1998测试）1. 电源端子骚扰电压限值2. 辐射骚扰限值二十．环境实验环境试验是将产品或材料暴露到自然或人工环境中，从而对它们在实际上可能遇到的贮存、运输和使用条件下的性能作出评价⑴低温⑵高温⑶恒定湿热⑷交变湿热⑸冲撞（冲击和碰撞）⑹振动⑺恒加速⑻贮存⑼长霉⑽腐蚀大气（例如盐雾）⑾砂尘⑿空气压力（高压或低压）⒀温度变化⒁可燃性⒂密封⒃水⒄辐射（太阳或核）⒅锡焊⒆接端强度⒇噪声：微打65dB二十一．电磁兼容性试验电磁兼容性试验（electromagnetic compatibility EMC）：是指设备或系统在共同的电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰的能力电磁干扰波一般有两种传播途径，要按各个途径进行评价一种是以波长的频带向电源线传播，给发射区以干扰的途径，一般在30MHz以下这种波长的频率在附属于电子设备的电源线的长度范围内还不满1个波长，其辐射到空间的量也很少，由此可掌握发生于电源线上的电压，进而可充分评估干扰的大小，这种噪声叫做传导噪声当频率达到30MHz以上，波长也会随之变短这时如果只对发生于电源线的噪声源电压进行评价，就与实际干扰不符因此，采用了通过直接测定传播到空间的干扰波评价噪声大小的方法，该噪声就叫做辐射噪声测定辐射噪声的方法有上述按电场强度对传播空间的干扰波进行直接测定的方法和测定泄露到电源线上的功率的方法电磁兼容性试验包括以下试验：①磁场敏感度：（抗扰性）设备、分系统或系统暴露在电磁辐射下的不希望有的响应程度敏感度电平越小，敏感性越高，抗扰性越差固定频率、峰峰值的磁场②静电放电敏感度：具有不同静电电位的物体相互靠近或直接接触引起的电荷转移300PF电容充电到-15000V，通过500欧电阻放电可超差，但放完后要正常数据传递、储存，不能丢③电源瞬态敏感度：包括尖峰信号敏感度（0.5us 10us 2倍）、电压瞬态敏感度（10%-30%，30S恢复）、频率瞬态敏感度（5%-10%，30S恢复）④辐射敏感度：对造成设备降级的辐射干扰场的度量（14K-1GHz，电场强度为1V/M）⑤传导敏感度：当引起设备不希望有的响应或造成其性能降级时，对在电源、控制或信号线上的干扰信号或电压的度量（30Hz-50KHz 3V ，50KHz-400MHz 1V）⑥非工作状态磁场干扰：包装箱4.6m 磁通密度小于0.525Ut，0.9m 0.525Ut⑦工作状态磁场干扰：上、下、左、右交流磁通密度小于0.5mT⑧传导干扰：沿着导体传播的干扰10KHz-30MHz 60（48）dBuV⑨辐射干扰：通过空间以电磁波形式传播的电磁干扰10KHz-1000MHz 30 屏蔽室60（54）uV/m第二部分测试方法一．耐电压（HI.POT，ELECTRIC STRENGTH ，DIELECTRIC VOLTAGE WITHSTAND）KV1.1 定义：于指定的端子间，例如：I/P-O/P，I/P-FG，O/P-FG间，可耐交流之有效值，漏电流一般可容许10毫安，时间1分钟1.2 测试条件：Ta：25摄氏度；RH：室内湿度1.3 测试回路：1.4 说明：1.4.1 耐压测试主要为防止电气破坏，经由输入串入之高压，影响使用者安全1.4.2 测试时电压必须由0V开始调升，并于1分钟内调至最高点1.4.3 放电时必须注意测试器之Timer设定，于OFF前将电压调回0V1.4.4 安规认证测试时，变压器需另行加测，室内，温度25摄氏度，RH：95摄氏度，48HR，后测试变压器初/次级与初级/CORE1.4.5生产线测试时间为1秒钟二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2.1定义：直流输出电压上重叠之交流电压成份最大值（P-P）或有效值2.2测试条件：I/P：NominalO/P ：Full LoadTa ：25℃2.3测试回路：2.4测试波形：2.5说明：2.5.1示波器之GND线愈短愈好，测试线得远离PUS2.5.2使用1:1之Probe2.5.3 Scope之BW一般设定于20MHz，但是对于目前的网络产品测试纹波噪声最好将BW设为最大2.5.4 Noise与使用仪器，环境差异极大，因此测试必须表明测试地点2.5.5测试纹波噪声以不超过原规格值+1%Vo三．漏电流（泄漏电流）（Leakage Current）mA3.1定义：输入一机壳间流通之电流（机壳必须为接大地时）3.2测试条件：I/P：Vin max.×1.06（TUV）/60HzVin max.（UL1012）/60HzO/P：No Load/Full LoadTa：25℃3.3测试回路：3.4说明：3.4.1 L，N均需测3.4.2 UL1012 R值为1K5TUV R值为2K/0 15uF3.4.3 漏电流规格TUV：3.5mA，UL1012：5mA四．温度测试（Temperature Test）4.1定义：温度测试指PSU于正常工作下，其零件或Case温度不得超出其材质规格或规格定值4.2测试条件：I/P：NominalO/P：Full LoadTa ：25℃4.3测试方法：4.3.1将Thermo Coupler（TYPE K）稳固的固定于量测的物体上（速干、Tape或焊接方式）4.3.2 Thermo Coupler于末端绞三圈后焊成一球状测试4.3.3我们一般用点温计测量4.4测试零件：热源及易受热源影响部分，例如：输入端子、Fuse、输入电容、输入电感、滤波电容、桥整、热敏、突波吸收器、输出电容、输出电容、输出电感、变压器、铁芯、绕线、散热片、大功率半导体、Case、热源零件下之P.C.B.……4.5零件温度限制：4.5.1零件上有标示温度者，以标示之温度为基准4.5.2其他未标示温度之零件，温度不超过P.C.B.之耐温4.5.3电感显示个别申请安规者，温升限制65℃Max（UL1012），75℃Max（TUV）五．输入电压调节率（Line Regulation）, %5.1定义：输入电压在额定范围内变化时，输出电压之变化率Vmax-VnorLine Regulation（+）=------------------VnorVnor-VminLine Regulation（-）=------------------VnorVmax-VminLine Regulation=----------------VnorVnor：输入电压为常态值，输出为满载时之输出电压Vmax：输入电压变化时之最高输出电压Vmin：输入电压变化时之最低输出电压5．2测试条件：I/P：Min./Nominal/MaxO/P：Full LoadTa：25℃5.3测试回路：5．4说明：Line Regulation 亦可直接Vmax-Vnor与Vmin-Vnor之±最大值以mV表示，再配合Tolerance%表示六．负载调节率（Load Regulation）%5.1定义：输出电流于额定范围内变化（静态）时，输出电压之变化率|Vminl-Vcent|Line Regulation（+）=------------------×100%Vcent|Vcent-VfL|Line Regulation（-）=------------------×100%Vcent|VminL-VfL|Line Regulation(%)=----------------×100%VcentVmilL：最小负载时之输出电压VfL：满载时之输出电压Vcent：半载时之输出电压6.2测试条件：I/P：NominalO/P：Min./Half/Full LoadTa：25℃6.3测试回路：6.4 Load Regulation亦可直接Vmin.L-Vcent与Vcent-Vmax.之±最大值以mV表示，再配合Tolerance%表示第三部分测试报告要求的项目：对于电源产品认定测试，测试报告要求提供测试数据及结论可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项一．输入特性：1．工作输入电压和电压变动范围2．输入电压的频率和频率变动范围3．额定输入电流：是指在输入电压和输出电流在额定条件时的电流4．输入下陷和瞬间停电：这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定测试的指标为电压和时间5．冲击电流6．漏电流7．效率：因为该指标与发热有关，因此散热时要考虑效率8．测试中要标明输入采用单相2线式还是3相三线式二．输出特性：1．额定输出电压2．额定输出电流3．稳压精度1）电压稳定度2）电流调整率3）纹波噪声：包括最大纹波电压；最大纹波噪声电压4．瞬间电流变动导致的输出电压的变动值三．附属功能要求：1．过流保护2．过压保护3．输入欠压保护4．过热保护5．绝缘电阻：输入端与壳体；输入端子和输出端子；输出端子和壳体6．绝缘电压：打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值四．结构规格：1．形状条件：如外包装机壳的有无等2．确定外型尺寸和尺寸公差3．安装条件：安装位置、安装孔等4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸5．接口位置和标志6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置7．重量五．使用环境条件：1．温度2．湿度3．耐振动、冲击六．其它条件：1．输入噪声2．浪涌3．静电噪声（有外壳的有要求）。

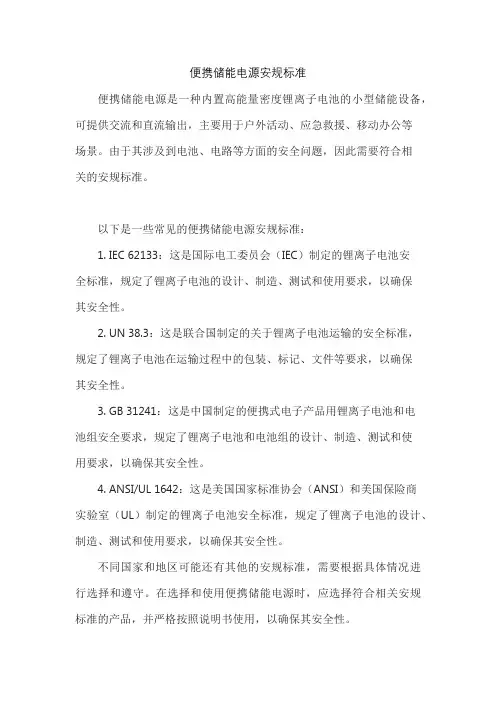

便携储能电源安规标准
便携储能电源是一种内置高能量密度锂离子电池的小型储能设备，可提供交流和直流输出，主要用于户外活动、应急救援、移动办公等
场景。

由于其涉及到电池、电路等方面的安全问题，因此需要符合相
关的安规标准。

以下是一些常见的便携储能电源安规标准：
1. IEC 62133：这是国际电工委员会（IEC）制定的锂离子电池安
全标准，规定了锂离子电池的设计、制造、测试和使用要求，以确保
其安全性。

2. UN 38.3：这是联合国制定的关于锂离子电池运输的安全标准，规定了锂离子电池在运输过程中的包装、标记、文件等要求，以确保
其安全性。

3. GB 31241：这是中国制定的便携式电子产品用锂离子电池和电
池组安全要求，规定了锂离子电池和电池组的设计、制造、测试和使
用要求，以确保其安全性。

4. ANSI/UL 1642：这是美国国家标准协会（ANSI）和美国保险商
实验室（UL）制定的锂离子电池安全标准，规定了锂离子电池的设计、制造、测试和使用要求，以确保其安全性。

不同国家和地区可能还有其他的安规标准，需要根据具体情况进行选择和遵守。

在选择和使用便携储能电源时，应选择符合相关安规标准的产品，并严格按照说明书使用，以确保其安全性。

开关电源测试标准电源结构的安全要求：1）空间要求：UL、CSA、VDE安全规范强调了在带电部分之间和带电部分与非带电金属部分之间的表面、空间的距离要求UL、CSA要求：极间电压大于等于250VAC的高压导体之间，以及高压导体与非带电金属部分之间（这里不包括导线间），无论在表面间还是在空间，均应有0.1英寸的距离；VDE要求交流线之间有3mm 的徐变或2mm的净空隙；IEC要求：交流线间有3mm的净空间隙及在交流线与接地导体间的4mm的净空间隙另外，VDE、IEC要求在电源的输出和输入之间，至少有8mm的空间间距2）电介质实验测试方法（打高压：输入与输出、输入和地、输入AC两级之间）3）漏电流测量：漏电流是流经输入侧地线的电流，在开关电源中主要是通过静噪滤波器的旁路电容器泄露电流UL、CSA均要求暴露的不带电的金属部分均应与大地相接，漏电流测量是通过将这些部分与大地之间接一个1.5K欧的电阻，其漏电流应该不大于5毫安VDE允许：用1.5K欧的电阻与150nP电容并接并施加 1.06倍额定使用电压，对数据处理设备，漏电流应不大于3.5毫安一般是1毫安左右4）绝缘电阻测试：VDE要求：输入和低电压输出电路之间应有7M欧的电阻，在可接触到的金属部分和输入之间，应有2M欧的电阻或加500V直流电压持续1分钟5）印制电路板要求：要求是UL认证的94V-2材料或比此更好的材料2. 对电源变压器结构的安全要求：1）变压器的绝缘：变压器的绕组使用的铜线应为漆包线，其他金属部分应涂有瓷、漆等绝缘物质2）变压器的介电强度：在实验中不应出现绝缘层破裂和飞弧现象3）变压器的绝缘电阻：变压器绕组间的绝缘电阻至少为10M欧，在绕组与磁心、骨架、屏蔽层间施加500伏直流电压，持续1分钟，不应出现击穿、飞弧现象4）变压器湿度电阻：变压器必须在放置于潮湿的环境之后，立即进行绝缘电阻和介电强度实验，并满足要求潮湿环境一般是：相对湿度为92%（公差为2%），温度稳定在20到30摄氏度之间，误差允许1%，需在内放置至少48小时之后，立即进行上述实验此时变压器的本身温度不应该较进入潮湿环境之前测试高出4摄氏度5）VDE关于变压器温度特性的要求6）UL、CSA关于变压器温度特性的要求注：IEC——International Electrotechnical CommissionVDE——Verbandes Deutcher ElectrotechnicerUL——Underwriters LaboratoriesCSA——Canadian Standards AssociationFCC—— Federal Communications Commission十九．无线电骚扰（按照GB 9254-1998测试）1. 电源端子骚扰电压限值2. 辐射骚扰限值二十．环境实验环境试验是将产品或材料暴露到自然或人工环境中，从而对它们在实际上可能遇到的贮存、运输和使用条件下的性能作出评价⑴低温⑵高温⑶恒定湿热⑷交变湿热⑸冲撞（冲击和碰撞）⑹振动⑺恒加速⑻贮存⑼长霉⑽腐蚀大气（例如盐雾）⑾砂尘⑿空气压力（高压或低压）⒀温度变化⒁可燃性⒂密封⒃水⒄辐射（太阳或核）⒅锡焊⒆接端强度⒇噪声：微打65dB二十一．电磁兼容性试验电磁兼容性试验（electromagnetic compatibility EMC）：是指设备或系统在共同的电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰的能力电磁干扰波一般有两种传播途径，要按各个途径进行评价一种是以波长的频带向电源线传播，给发射区以干扰的途径，一般在30MHz以下这种波长的频率在附属于电子设备的电源线的长度范围内还不满1个波长，其辐射到空间的量也很少，由此可掌握发生于电源线上的电压，进而可充分评估干扰的大小，这种噪声叫做传导噪声当频率达到30MHz以上，波长也会随之变短这时如果只对发生于电源线的噪声源电压进行评价，就与实际干扰不符因此，采用了通过直接测定传播到空间的干扰波评价噪声大小的方法，该噪声就叫做辐射噪声测定辐射噪声的方法有上述按电场强度对传播空间的干扰波进行直接测定的方法和测定泄露到电源线上的功率的方法电磁兼容性试验包括以下试验：①磁场敏感度：（抗扰性）设备、分系统或系统暴露在电磁辐射下的不希望有的响应程度敏感度电平越小，敏感性越高，抗扰性越差固定频率、峰峰值的磁场②静电放电敏感度：具有不同静电电位的物体相互靠近或直接接触引起的电荷转移300PF电容充电到-15000V，通过500欧电阻放电可超差，但放完后要正常数据传递、储存，不能丢③电源瞬态敏感度：包括尖峰信号敏感度（0.5us 10us 2倍）、电压瞬态敏感度（10%-30%，30S恢复）、频率瞬态敏感度（5%-10%，30S恢复）④辐射敏感度：对造成设备降级的辐射干扰场的度量（14K-1GHz，电场强度为1V/M）⑤传导敏感度：当引起设备不希望有的响应或造成其性能降级时，对在电源、控制或信号线上的干扰信号或电压的度量（30Hz-50KHz 3V ，50KHz-400MHz 1V）⑥非工作状态磁场干扰：包装箱4.6m 磁通密度小于0.525Ut，0.9m 0.525Ut⑦工作状态磁场干扰：上、下、左、右交流磁通密度小于0.5mT⑧传导干扰：沿着导体传播的干扰10KHz-30MHz 60（48）dBuV⑨辐射干扰：通过空间以电磁波形式传播的电磁干扰10KHz-1000MHz 30 屏蔽室60（54）uV/m第二部分测试方法一．耐电压（HI.POT，ELECTRIC STRENGTH ，DIELECTRIC VOLTAGE WITHSTAND）KV1.1 定义：于指定的端子间，例如：I/P-O/P，I/P-FG，O/P-FG间，可耐交流之有效值，漏电流一般可容许10毫安，时间1分钟1.2 测试条件：Ta：25摄氏度；RH：室内湿度1.3 测试回路：1.4 说明：1.4.1 耐压测试主要为防止电气破坏，经由输入串入之高压，影响使用者安全1.4.2 测试时电压必须由0V开始调升，并于1分钟内调至最高点1.4.3 放电时必须注意测试器之Timer设定，于OFF前将电压调回0V1.4.4 安规认证测试时，变压器需另行加测，室内，温度25摄氏度，RH：95摄氏度，48HR，后测试变压器初/次级与初级/CORE1.4.5生产线测试时间为1秒钟二．纹波噪声（涟波杂讯电压）（Ripple & Noise）%，mv2.1定义：直流输出电压上重叠之交流电压成份最大值（P-P）或有效值2.2测试条件：I/P：NominalO/P ：Full LoadTa ：25℃2.3测试回路：2.4测试波形：2.5说明：2.5.1示波器之GND线愈短愈好，测试线得远离PUS2.5.2使用1:1之Probe2.5.3 Scope之BW一般设定于20MHz，但是对于目前的网络产品测试纹波噪声最好将BW设为最大2.5.4 Noise与使用仪器，环境差异极大，因此测试必须表明测试地点2.5.5测试纹波噪声以不超过原规格值+1%Vo三．漏电流（泄漏电流）（Leakage Current）mA3.1定义：输入一机壳间流通之电流（机壳必须为接大地时）3.2测试条件：I/P：Vin max.×1.06（TUV）/60HzVin max.（UL1012）/60HzO/P：No Load/Full LoadTa：25℃3.3测试回路：3.4说明：3.4.1 L，N均需测3.4.2 UL1012 R值为1K5TUV R值为2K/0 15uF3.4.3 漏电流规格TUV：3.5mA，UL1012：5mA四．温度测试（Temperature Test）4.1定义：温度测试指PSU于正常工作下，其零件或Case温度不得超出其材质规格或规格定值4.2测试条件：I/P：NominalO/P：Full LoadTa ：25℃4.3测试方法：4.3.1将Thermo Coupler（TYPE K）稳固的固定于量测的物体上（速干、Tape或焊接方式）4.3.2 Thermo Coupler于末端绞三圈后焊成一球状测试4.3.3我们一般用点温计测量4.4测试零件：热源及易受热源影响部分，例如：输入端子、Fuse、输入电容、输入电感、滤波电容、桥整、热敏、突波吸收器、输出电容、输出电容、输出电感、变压器、铁芯、绕线、散热片、大功率半导体、Case、热源零件下之P.C.B.……4.5零件温度限制：4.5.1零件上有标示温度者，以标示之温度为基准4.5.2其他未标示温度之零件，温度不超过P.C.B.之耐温4.5.3电感显示个别申请安规者，温升限制65℃Max（UL1012），75℃Max（TUV）五．输入电压调节率（Line Regulation）, %5.1定义：输入电压在额定范围内变化时，输出电压之变化率Vmax-VnorLine Regulation（+）=------------------VnorVnor-VminLine Regulation（-）=------------------VnorVmax-VminLine Regulation=----------------VnorVnor：输入电压为常态值，输出为满载时之输出电压Vmax：输入电压变化时之最高输出电压Vmin：输入电压变化时之最低输出电压5．2测试条件：I/P：Min./Nominal/MaxO/P：Full LoadTa：25℃5.3测试回路：5．4说明：Line Regulation 亦可直接Vmax-Vnor与Vmin-Vnor之±最大值以mV表示，再配合Tolerance%表示六．负载调节率（Load Regulation）%5.1定义：输出电流于额定范围内变化（静态）时，输出电压之变化率|Vminl-Vcent|Line Regulation（+）=------------------×100%Vcent|Vcent-VfL|Line Regulation（-）=------------------×100%Vcent|VminL-VfL|Line Regulation(%)=----------------×100%VcentVmilL：最小负载时之输出电压VfL：满载时之输出电压Vcent：半载时之输出电压6.2测试条件：I/P：NominalO/P：Min./Half/Full LoadTa：25℃6.3测试回路：6.4 Load Regulation亦可直接Vmin.L-Vcent与Vcent-Vmax.之±最大值以mV表示，再配合Tolerance%表示第三部分测试报告要求的项目：对于电源产品认定测试，测试报告要求提供测试数据及结论可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项一．输入特性：1．工作输入电压和电压变动范围2．输入电压的频率和频率变动范围3．额定输入电流：是指在输入电压和输出电流在额定条件时的电流4．输入下陷和瞬间停电：这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定测试的指标为电压和时间5．冲击电流6．漏电流7．效率：因为该指标与发热有关，因此散热时要考虑效率8．测试中要标明输入采用单相2线式还是3相三线式二．输出特性：1．额定输出电压2．额定输出电流3．稳压精度1）电压稳定度2）电流调整率3）纹波噪声：包括最大纹波电压；最大纹波噪声电压4．瞬间电流变动导致的输出电压的变动值三．附属功能要求：1．过流保护2．过压保护3．输入欠压保护4．过热保护5．绝缘电阻：输入端与壳体；输入端子和输出端子；输出端子和壳体6．绝缘电压：打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值四．结构规格：1．形状条件：如外包装机壳的有无等2．确定外型尺寸和尺寸公差3．安装条件：安装位置、安装孔等4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸5．接口位置和标志6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置7．重量五．使用环境条件：1．温度2．湿度3．耐振动、冲击六．其它条件：1．输入噪声2．浪涌3．静电噪声（有外壳的有要求）。

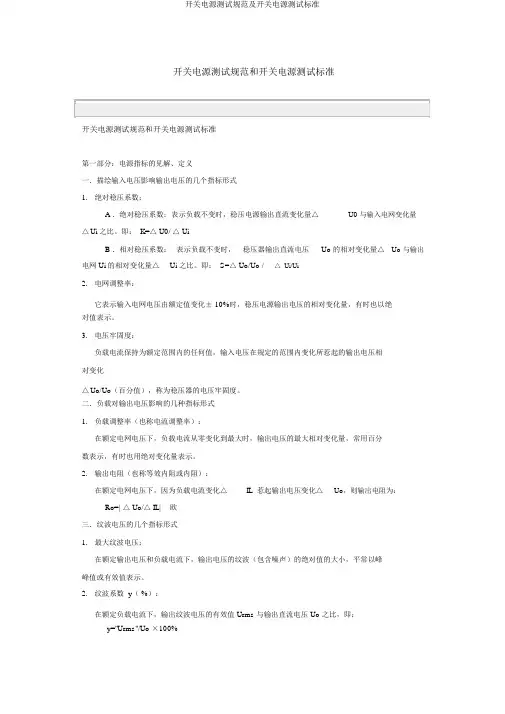

开关电源测试规范和开关电源测试标准开关电源测试规范和开关电源测试标准第一部分：电源指标的见解、定义一．描绘输入电压影响输出电压的几个指标形式1.绝对稳压系数：A ．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0 与输入电网变化量△Ui 之比。

即： K=△ U0/ △ UiB ．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo 的相对变化量△Uo 与输出电网 Ui 的相对变化量△Ui 之比。

即： S=△ Uo/Uo /△ Ui/Ui2.电网调整率：它表示输入电网电压由额定值变化± 10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

3.电压牢固度：负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所惹起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压牢固度。

二．负载对输出电压影响的几种指标形式1.负载调整率（也称电流调整率）：在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2.输出电阻（也称等效内阻或内阻）：在额定电网电压下，因为负载电流变化△IL 惹起输出电压变化△Uo，则输出电阻为：Ro=| △ Uo/△ IL|欧三．纹波电压的几个指标形式1.最大纹波电压：在额定输出电压和负载电流下，输出电压的纹波（包含噪声）的绝对值的大小，平常以峰峰值或有效值表示。

2.纹波系数 y（ %）：在额定负载电流下，输出纹波电压的有效值Urms 与输出直流电压 Uo 之比，即：y="Urms"/Uo ×100%3.纹波电压迫制比：在规定的纹波频次（比方50Hz）下，输出电压中的纹波电压Ui~ 与输出电压中的纹波电压Uo~之比，即：纹波电压迫制比=Ui~/Uo~。

这里申明一下：噪声不一样样于纹波。

纹波是出此刻输出端子间的一种与输入频次和开关频次同步的成分，用峰- 峰（peak to peak）值表示，一般在输出电压的%以下；噪声是出此刻输出端子间的纹波之外的一种高频成分，也用峰- 峰（peak to peak）值表示，一般在输出电压的1%左右。

电源适配器安规标准首先，我们需要了解电源适配器的安规标准有哪些。

在国际上，电源适配器的安规标准主要包括IEC/EN 60950-1和IEC/EN 60065两个标准。

其中，IEC/EN 60950-1是信息技术设备安全性标准，适用于电源适配器等信息技术设备；IEC/EN 60065是音视频设备安全性标准，适用于电视机、音响等设备中的电源适配器。

其次，我们需要了解这些安规标准的具体内容是什么。

IEC/EN 60950-1标准主要包括对电源适配器的绝缘、电气强度、接地等方面的要求；IEC/EN 60065标准主要包括对电源适配器的外壳、绝缘、接地等方面的要求。

这些要求的严格执行，可以保证电源适配器在使用过程中不会对用户造成危害，从而保障产品的质量和安全性。

另外，我们还需要了解各个国家和地区对电源适配器的安规标准是否有差异。

事实上，不同国家和地区对电源适配器的安规标准可能会有一些差异，这就需要生产厂家在生产和出口产品时要根据目标市场的要求来进行相应的认证和测试。

比如，欧洲市场对电源适配器的安规标准要求符合CE认证，美国市场对电源适配器的安规标准要求符合UL认证，因此生产厂家需要根据不同市场的要求来进行相应的调整和测试。

最后，我们需要了解如何确保电源适配器符合安规标准。

为了确保电源适配器符合安规标准，生产厂家首先需要在产品设计阶段就考虑安规标准的要求，采用符合标准的材料和设计方案；其次，在生产过程中要进行严格的质量控制和测试，确保产品符合相关标准的要求；最后，在产品出口时，需要进行相应的认证和测试，确保产品符合目标市场的安规要求。

总之，电源适配器的安规标准对于产品的质量和安全性至关重要，生产厂家需要了解和遵守相关的标准要求，确保产品符合相关的安规标准，从而保障产品在国际贸易中的顺利出口。

希望本文能为相关从业人员提供一些参考和帮助，谢谢阅读！。

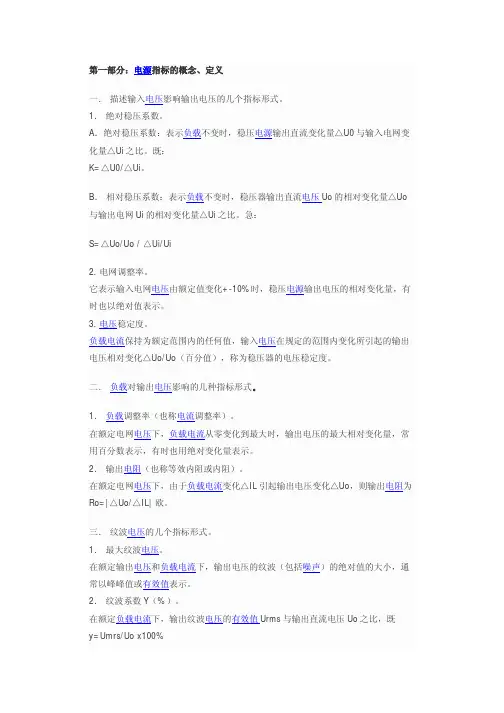

电源测试规范第一部分：电源指标的概念、定义一〃描述输入电压影响输出电压的几个指标形式。

1〃绝对稳压系数。

A〃绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。

既：K=△U0/△Ui。

B〃相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。

急：S=△Uo/Uo / △Ui/Ui2. 电网调整率。

它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

3. 电压稳定度。

负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。

二〃负载对输出电压影响的几种指标形式。

1〃负载调整率（也称电流调整率）。

在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2〃输出电阻（也称等效内阻或内阻）。

在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。

三〃纹波电压的几个指标形式。

1〃最大纹波电压。

在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。

2〃纹波系数Y（%）。

在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo 之比，既y=Umrs/Uo x100%3〃纹波电压抑制比。

在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

这里声明一下：噪声不同于纹波。

纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。

安规测试这是许多产品制造商最想问的一个问题，当然最普遍的回答是“因为安规标准中有规定”。

在产品制造领域，强制标准就意味着法律，但如果我们能深入了解电气安规的背景，便会发现它背后所隐含的责任与意义。

实际上，安规标准是让用户所使用的产品规避危害，这样也保障企业规避风险。

各式的电气设备都有潜在的危害，只要有使用电力或是电子组件之产品，皆不能对使用者造成危害。

安规标准中的危害包含以下四种：电气伤害、机械／物理伤害、低压／高能量伤害、易燃防治，此四种危害在各式产品安规中是最基本的安全标准，其中对于一般电子产品，电气伤害对用户损害最大。

造成电气伤害的因素有很多种，其中最主要的是电流经过人体所造成的电气伤害。

此类电气伤害对人类具有直接的影响性，伤害的严重性依电能的大小，湿度，接触面积等有所不同。

想象你在洗澡时，突然运作中的电热水器发生漏电，使得电流从吹风机经过你的身体而流向地面。

此时，你的心脏出现不规则心悸、血压下降，造成不可挽回的悲剧。

在安规标准中并无法规范每一项操作中所产生的错误，但仍然提供了几项基本的测试与防范来保护人身安全。

例如GFCI (Ground fault current interrupters)，设计在对地电流大于规范漏电流上限时，会在几个ms之内自动切断电源。

此功能已大量减少人们在家中意外触电致死的案件，为电器使用者增添了一份保障。

电力的频率(frequency)也是决定因素之一，一般室内的AC电源多为50/60Hz，其对人体的伤害大于DC电源，因此家用电器皆要求设计有保护人体的电路。

许多安规标准以适当的漏电流、产品机构设计、耐压绝缘等测试，以规范当人体碰触时所产生的伤害。

但安规标准分为一般标准(general)以及特殊标准(particular)，制造商需十分注意各标准的适用性，让产品符合正确的安规标准。

电气伤害的测试主要分为以下四种：●耐电压测试(Dielectric Withstand / Hipot Test)：耐压测试在产品的电源端与地端电路上，施以一高压并量测其崩溃状态。

安规测试这是许多产品制造商最想问的一个问题，当然最普遍的回答是“因为安规标准中有规定”。

在产品制造领域，强制标准就意味着法律，但如果我们能深入了解电气安规的背景，便会发现它背后所隐含的责任与意义。

实际上，安规标准是让用户所使用的产品规避危害，这样也保障企业规避风险。

各式的电气设备都有潜在的危害，只要有使用电力或是电子组件之产品，皆不能对使用者造成危害。

安规标准中的危害包含以下四种：电气伤害、机械／物理伤害、低压／高能量伤害、易燃防治，此四种危害在各式产品安规中是最基本的安全标准，其中对于一般电子产品，电气伤害对用户损害最大。

造成电气伤害的因素有很多种，其中最主要的是电流经过人体所造成的电气伤害。

此类电气伤害对人类具有直接的影响性，伤害的严重性依电能的大小，湿度，接触面积等有所不同。

想象你在洗澡时，突然运作中的电热水器发生漏电，使得电流从吹风机经过你的身体而流向地面。

此时，你的心脏出现不规则心悸、血压下降，造成不可挽回的悲剧。

在安规标准中并无法规范每一项操作中所产生的错误，但仍然提供了几项基本的测试与防范来保护人身安全。

例如GFCI (Ground fault current interrupters)，设计在对地电流大于规范漏电流上限时，会在几个ms之内自动切断电源。

此功能已大量减少人们在家中意外触电致死的案件，为电器使用者增添了一份保障。

电力的频率(frequency)也是决定因素之一，一般室内的AC电源多为50/60Hz，其对人体的伤害大于DC电源，因此家用电器皆要求设计有保护人体的电路。

许多安规标准以适当的漏电流、产品机构设计、耐压绝缘等测试，以规范当人体碰触时所产生的伤害。

但安规标准分为一般标准(general)以及特殊标准(particular)，制造商需十分注意各标准的适用性，让产品符合正确的安规标准。

电气伤害的测试主要分为以下四种：●耐电压测试(Dielectric Withstand / Hipot Test)：耐压测试在产品的电源端与地端电路上，施以一高压并量测其崩溃状态。

适用范围xxxx电技术有限公司内部电源测试标准
所有供应商提供的电源样品短路保护输入220Vac ，输出接100%负载，短路系统输出端。

不能导致电源
适配器任何损坏
耐高压3750KVac/1min 5MA 输出过流保护@Irated (OCP)输出电流超过额定输出电流时，具有关闭电流输出的保护功能，
当输出电流恢复正常后能自动恢复正常工作，过流保护点为额定
电流的180%～220%
输出过压保护@Vo-rated (OVP)当输出电压超过正常电压的110%～130%时，应该关闭输出，电压
正常后能自动恢复
测试项目
测试条件及评判要求实际测试结果(%)纹波正常环境温度下，带载（要求电阻负载不能电子负载）DC 输出端并10UF 铝电解电容，示波器设置在带宽20MHZ 对电源输出进行测
试,要求纹波小于等于120MV
测试人
xxx 测试日期2017年7月20日测试电源类型
Gang Qi INPUT 100-240V/0.5A OUTPUT 12V/1A。
