定制电源-PCB安规距离规范

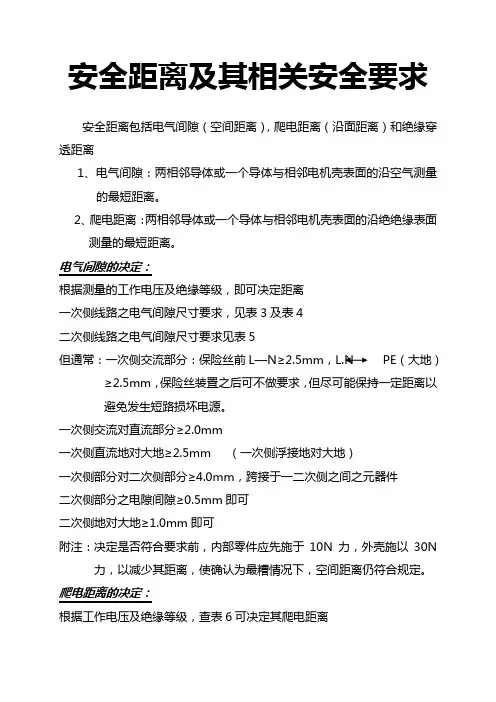

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，但通常：保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求； ——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

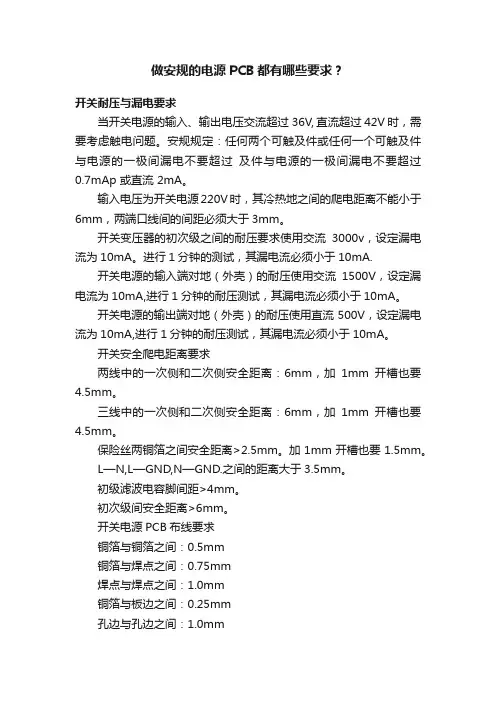

做安规的电源PCB都有哪些要求？开关耐压与漏电要求当开关电源的输入、输出电压交流超过36V, 直流超过42V 时，需要考虑触电问题。

安规规定：任何两个可触及件或任何一个可触及件与电源的一极间漏电不要超过及件与电源的一极间漏电不要超过0.7mAp 或直流 2mA。

输入电压为开关电源220V时，其冷热地之间的爬电距离不能小于6mm，两端口线间的间距必须大于3mm。

开关变压器的初次级之间的耐压要求使用交流3000v，设定漏电流为10mA。

进行1分钟的测试，其漏电流必须小于10mA.开关电源的输入端对地（外壳）的耐压使用交流1500V，设定漏电流为10mA,进行1分钟的耐压测试，其漏电流必须小于10mA。

开关电源的输出端对地（外壳）的耐压使用直流500V，设定漏电流为10mA,进行1分钟的耐压测试，其漏电流必须小于10mA。

开关安全爬电距离要求两线中的一次侧和二次侧安全距离：6mm，加1mm开槽也要4.5mm。

三线中的一次侧和二次侧安全距离：6mm，加1mm开槽也要4.5mm。

保险丝两铜箔之间安全距离>2.5mm。

加1mm开槽也要1.5mm。

L—N,L—GND,N—GND.之间的距离大于3.5mm。

初级滤波电容脚间距>4mm。

初次级间安全距离>6mm。

开关电源PCB布线要求铜箔与铜箔之间：0.5mm铜箔与焊点之间：0.75mm焊点与焊点之间：1.0mm铜箔与板边之间：0.25mm孔边与孔边之间：1.0mm孔边与板边之间：1.0mm铜箔线宽>0.3mm。

转弯角度45°平行线之间布线时要求等间距。

开关电源安全要求从安规的元件中找出安规要求保险丝，其两个焊盘间的爬电距离>3.0mm（min）。

在发生后级短路后，要在安规电容X,Y。

其考虑耐压和容许的漏电流。

在亚热带环境中其设备的漏电流要<0.7mA,工作在温带环境中的设备漏电流要<0.35mA，一般的Y电容要不大于4700pF。

PCB设计之布线规范总的布线规则：1. 画定布线区域，距PCB板边≤1mm 的区域内，以及安装孔周围1mm 内，禁止布线。

2. 电源线尽可能的宽，不应低于18mil，信号线宽不应低于4mil，cpu出入线不应低于4 mil （或6mil），线间距不低于8mil；高密度板可采用4/6mil的线宽/间距，低密度版，尽量采用6/8mil的线宽/间距。

信号线间距须遵循3W原则。

3. 正常过孔不低于12mil；高密度板可考虑采用内外径8/12mil以上的过孔，低密度板采用12/24mil以上。

4. 印制板上的走线尽可能短。

5. 线应避免锐角、直角，采用45°走角；板材为FR4的高速板，考虑玻璃纤维的十字编织方式，信号速率达到4GHz时需采用10度走线方式以达到更好的阻抗控制，或者让板长将玻璃基板旋转10度（增加费用，不建议采纳）。

6. 每个层的信号线走线方向与相邻板层的走线方向要不同，最好是相邻层信号线为正交方向。

7. 防止信号线在不同层间形成自环。

8. 通常情况下，不允许出现一端浮空的布线。

在设计跳线时，跳线两端都应加跳接电阻/电容，而不是只在一端加。

9. 电源线、地线的走向最好与数据流向一致，以增强抗噪声能力。

10. 差分信号线，应该成对地走线，尽力使它们平行、靠近一些，并且长短相差不大，尽量少打过孔，必须打孔时，应两线一同打孔。

11. 相同属性的一组总线，应尽量并排走线，做到尽量等长。

12. 在PCB板上的输入端和输出端的导线应尽量避开相邻平行，最好在二线间放有地线，以免发生电路反馈藕合。

13. 数字地、模拟地要分开，对低频电路，地应尽量采用单点并联接地；高频电路宜采用多点串联接地。

对于数字电路，地线应闭合成环路，以提高抗噪声能力。

14. 整块线路板布线、打孔要均匀，避免出现明显的疏密不均的情况。

当印制板的外层信号有大片空白区域时，应加辅助线使板面金属线分布基本平衡。

15. 低频电路可采用单点并联接地，实际布线可把部分串联后再并联接地，高频电路采用多点串连接地。

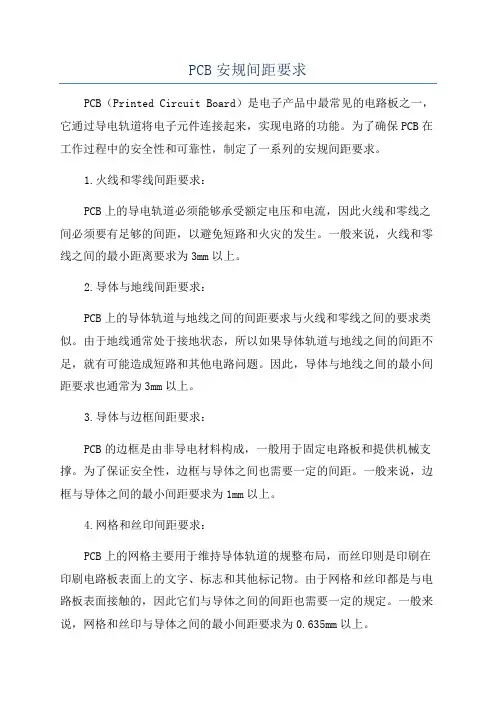

PCB安规间距要求PCB（Printed Circuit Board）是电子产品中最常见的电路板之一，它通过导电轨道将电子元件连接起来，实现电路的功能。

为了确保PCB在工作过程中的安全性和可靠性，制定了一系列的安规间距要求。

1.火线和零线间距要求：PCB上的导电轨道必须能够承受额定电压和电流，因此火线和零线之间必须要有足够的间距，以避免短路和火灾的发生。

一般来说，火线和零线之间的最小距离要求为3mm以上。

2.导体与地线间距要求：PCB上的导体轨道与地线之间的间距要求与火线和零线之间的要求类似。

由于地线通常处于接地状态，所以如果导体轨道与地线之间的间距不足，就有可能造成短路和其他电路问题。

因此，导体与地线之间的最小间距要求也通常为3mm以上。

3.导体与边框间距要求：PCB的边框是由非导电材料构成，一般用于固定电路板和提供机械支撑。

为了保证安全性，边框与导体之间也需要一定的间距。

一般来说，边框与导体之间的最小间距要求为1mm以上。

4.网格和丝印间距要求：PCB上的网格主要用于维持导体轨道的规整布局，而丝印则是印刷在印刷电路板表面上的文字、标志和其他标记物。

由于网格和丝印都是与电路板表面接触的，因此它们与导体之间的间距也需要一定的规定。

一般来说，网格和丝印与导体之间的最小间距要求为0.635mm以上。

5.不同电压之间的间距要求：在一些情况下，PCB上可能会存在不同电压之间的导体轨道。

为了避免电压之间的短路或放电，这些导体之间需要具备足够的间距。

根据电压的高低不同，不同电压之间的最小间距要求也有所不同，一般在2mm以上。

总之，PCB的安规间距要求主要针对火线和零线之间的间距、导体和地线之间的间距、导体和边框之间的间距、网格和丝印与导体之间的间距以及不同电压之间的间距。

这些要求旨在保证PCB在工作过程中的安全性和可靠性，避免火灾、短路等安全风险的发生。

因此，设计和制造PCB时必须要严格按照这些安规间距要求进行。

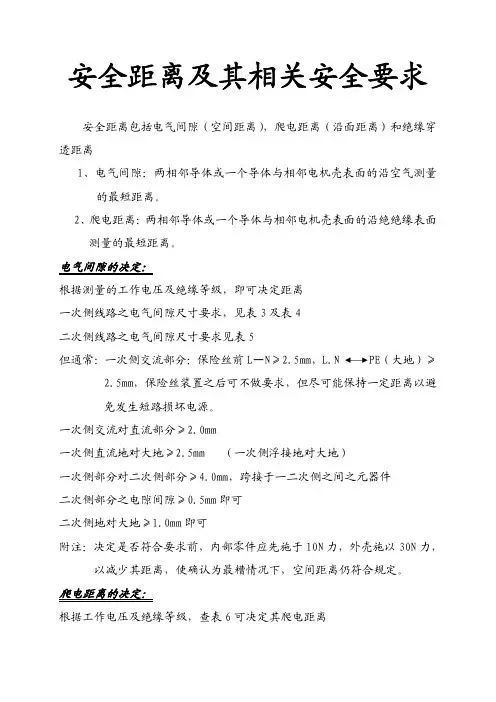

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电气间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm,如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装臵之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求；——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

5.2.6.过锡方向分析，散热分析，风向及风流量考虑 (如：散热片应怎样放、多厚、散热牙(翼)方向、散热面积多大最利于散热、散热片材质要求、辅助散热、风道方向、PIN脚稳固性、可靠度等)5.2.7.布局应尽量满足以下要求: 初级电路与次级电路分开布局；交流回路, PFC、PWM回路，整流回路，滤波回路这四大回路包围的面积尽量小, 各回路中功率元件引脚彼此尽量靠近，控制IC要尽量靠近被控制的MOS管，控制IC周边的元件尽量靠近IC布置5.2.8. 电解电容不可触及高发热元件，如大功率电阻，变压器，散热片5.2.9所有金属管脚不能紧靠在相邻元件本体上，以防过锡时高温使元件管脚烫伤其它元件外壳而短路或爆裂5.2.10.发热元件一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件5.2.11.跳线不要放在IC及其它大体积塑胶外壳的元件下，避免短路或烫伤别的元器件。

5.2.12.SMD封装的IC摆放的方向必需与过锡炉的方向成平行，不可垂直,如下图SOL5.2.13.SMD封装的IC两端尽可能要预留2.0mm的空间不能摆元件，为了预防两端SMD元件吃锡不良。

如果布局上有困难，可允许预留1.0mm的空间5.2.14.多脚元件应有第1脚及规律性的脚位标识（双列16PIN以上和单排10PIN以上均应进行脚位标识）PFC MOS和PWM MOS散热片必须接地，以减少共模干扰5.2.15.对热敏感元件(如电解电容、IC、功率管等)应远离热源，变压器、电感、整流器等；发热量大的元件应放在出风口或边缘；散热片要顺着风的流向摆放；发热器件不能过于集中5.2.16．功率电阻要选用立插封装摆放，以便散热或避免烧坏板子；如果是卧插封装，作业时一定要用打KIN元器件5.2.17.考虑管子使用压条时,压条与周边元件不能相碰或出现加工抵触5.2.18.贴片元件间的间距：a.单面板：PAD与PAD之间要求不小于0.75mmb.双面板：PAD于PAD之间要求不小于0.50mmc.单面板/双面板：PAD于板边间距要求不小于1.0mm;避免折板边损坏元件（机器分板）；d.贴片元件与A/I或R/I元件间的距离如图：>=0.75mm>=0.75mm>=0.75mm5.4.PCB布线5.4.1.为了保证PCB加工时板边不出现断线的缺陷，PCB布线距离板边不能小于0.5mm5.4.2.在布线时,不能有90度夹角的走线出现5.4.3.IC相邻PIN脚不允许垂直于引脚相连5.4.4.各类螺钉孔的禁布区围禁止有走线5.4.5.逆变器高压输出的电路间隔要大于240mil,否则开槽≥1.0mm,并有高压符号标示5.4.6.铜箔最小间距:单/双面板0.40mm,特殊情况可以减小，但不超过4处5.4.7.设计双面板时要注意，底部有金属外壳或绕铜线的元件，因插件时底部与PCB接触，顶层的焊盘要开小或不开，同时顶层走线要避开元件底部,以防短路发生不良。

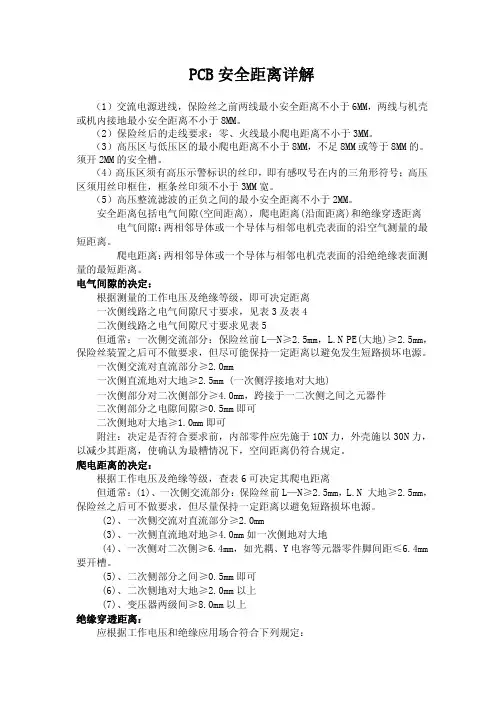

PCB安全距离详解（1）交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。

（2）保险丝后的走线要求：零、火线最小爬电距离不小于3MM。

（3）高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。

须开2MM的安全槽。

（4）高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM宽。

（5）高压整流滤波的正负之间的最小安全距离不小于2MM。

安全距离包括电气间隙(空间距离)，爬电距离(沿面距离)和绝缘穿透距离 电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE(大地)≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm (一次侧浮接地对大地)一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：(1)、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

(2)、一次侧交流对直流部分≥2.0mm(3)、一次侧直流地对地≥4.0mm如一次侧地对大地(4)、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm 要开槽。

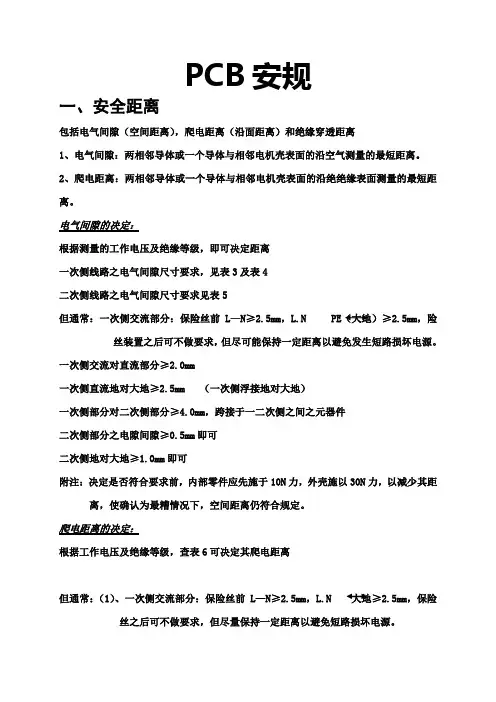

PCB安规一、安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm 要开槽。

（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上(1）交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。

（2）保险丝后的走线要求：零、火线最小爬电距离不小于3MM。

（3）高压区与低压区的最小爬电距离不小于8MM，不足8MM或等于8MM的。

须开2MM 的安全槽。

安全距离及其相关安全要求安全距离包括电气间隙（空间距离），爬电距离（沿面距离）和绝缘穿透距离1、电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L—N≥2.5mm，L.N PE（大地）≥2.5mm，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分≥2.0mm一次侧直流地对大地≥2.5mm （一次侧浮接地对大地）一次侧部分对二次侧部分≥4.0mm，跨接于一二次侧之间之元器件二次侧部分之电隙间隙≥0.5mm即可二次侧地对大地≥1.0mm即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离（1）、一次侧交流部分：保险丝前L—N≥2.5mm，L.N 大地≥2.5mm，但通常：保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

（2）、一次侧交流对直流部分≥2.0mm（3）、一次侧直流地对地≥4.0mm如一次侧地对大地（4）、一次侧对二次侧≥6.4mm，如光耦、Y电容等元器零件脚间距≤6.4mm要开槽。

（5）、二次侧部分之间≥0.5mm即可（6）、二次侧地对大地≥2.0mm以上（7）、变压器两级间≥8.0mm以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：——对工作电压不超过50V（71V交流峰值或直流值），无厚度要求； ——附加绝缘最小厚度应为0.4mm；——当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为0.4mm。

PCB设计安全间距规范首先，安全间距规范在电路板上的排布起到了重要的作用。

设计人员应该根据不同的电路元件的特性和使用环境来合理地进行布局。

一般来说，直流信号和高频信号的设备在电路板上的排布应该分开，以避免干扰和相互影响。

此外，大功率元件应该远离低功率元件，以防止热量引起的损坏或者影响电路的稳定性。

因此，在进行电路板布局设计时，必须遵循安全间距规范，确保电路板的正常运行。

其次，安全间距规范在电路板布线过程中也有着重要的意义。

在布线时，应该保持不同信号线之间具有足够的间距，以防止信号线之间的串扰。

信号线之间的间距应根据信号频率、信号强度和电压等因素进行调整。

一般来说，高频信号线之间的间距应该比低频信号线之间的间距大，以减少串扰的可能。

此外，对于高压和低压之间的信号线，也应该保持足够的间距，以防止电压差导致的放电。

因此，在进行电路板布线时，设计人员需要充分考虑安全间距规范，确保信号线之间的安全隔离。

最后，安全间距规范在电路板制造过程中也是非常重要的。

在电路板制造过程中，电路板上的元件和导线可能会受到机械损伤或者热量损伤。

为了防止这些损伤，设计人员应该在布局和布线时给予足够的安全间距。

同时，在制造过程中，应该保持适当的工艺参数，如焊接温度和焊点间距等，以保证电路板的质量和稳定性。

因此，在电路板制造过程中，必须严格按照安全间距规范进行操作，确保电路板的安全可靠。

综上所述，PCB设计安全间距规范是电路板设计中非常重要的一项规定。

它在电路板排布、布线和制造过程中起着关键的作用，为电路板的安全性能提供了保障。

设计人员应该充分了解并严格遵守安全间距规范，以确保电路板的正常运行和可靠性。

安规设计注意事项PCB的安规要求安规设计注意事项PCB的安规要求(1）交流电源进线，保险丝之前两线最小安全距离不小于6MM，两线与机壳或机内接地最小安全距离不小于8MM。

（2）保险丝后的走线要求：零、火线最小爬电距离不小于3MM。

（3）高压区与低压区的最小爬电距离不小于8MM，不足8MM 或等于8MM的。

须开2MM的安全槽。

（4）高压区须有高压示警标识的丝印，即有感叹号在内的三角形符号；高压区须用丝印框住，框条丝印须不小于3MM宽。

（5）高压整流滤波的正负之间的最小安全距离不小于2MM。

1. 零件选用(1)在零件选用方面,要求掌握:a .安规零件有哪些?(见三.安规零件介绍)b.安规零件要求安规零件的要求就是要取得安规机构的认证或是符合相关安规标准;c.安规零件额定值任何零件均必须依MANUFACTURE规定的额定值使用;I 额定电压;II 额定电流;III 温度额定值;(2). 零件的温升限制a. 一般电子零件: 依零件规格之额定温度值,决定其温度上限b. 线圈类: 依其绝缘系统耐温决定Class A ΔT≦75℃Class E ΔT≦90℃Class B ΔT≦95℃Class F ΔT≦115℃Class H ΔT≦140℃c. 人造橡胶或PVC被覆之线材及电源线类:有标示耐温值T者ΔT≦(T-25)℃无标示耐温值T者ΔT≦50℃d. Bobbin类: 无一定值,但须做125℃球压测试;e. 端子类: ΔT≦60℃f. 温升限值I. 如果有规定待测物的耐温值(Tmax),则:ΔT≦Tmax-TmraII. 如果有规定待测物的温升限值(ΔTmax),则:ΔT≦ΔTmax+25-Tmra其中Tmra=制造商所规定的设备允许操作室温或是25℃(3).使用耐然零件:a. PCB: V-1以上;b. FBT, CRT, YOKE :V-2以上;c. WIRING HARNESS:V-2以上;d. CORD ANONORAGE: HB以上;e. 其它所有零件: V-2以上或HF-2以上;f. 例外情形:下述零件与电子零件(限会在失误状况下,因温度过高而引燃的电子零件)若相隔13mm以上,或是相互间以至少V-1等级之障碍物隔开,则其耐燃等级要求如下:I. 小型的齿轮,凸轮,皮带,轴承及其它小零件,不须防火证明;II. 空气载液的导管,粉状物容器及发泡塑料零件,防火等级为HB以上或HBF 以上g.下述件不须防火证明:I. 胶带;II. 已获认证零件;III.密封于无开孔且体积小于0.06m 金属壳内之零件;IV.仪表壳,仪表面,指示灯或宝石,置于至少V-1等级的PCB上的IC,晶体管,光耦合器及其它小零件的外壳。

安全距离及其相关安全要求安全距离包括电气间隙(空间距离) ，爬电距离(沿面距离)和绝缘穿透距离1电气间隙：两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。

2、爬电距离：两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

电气间隙的决定：根据测量的工作电压及绝缘等级，即可决定距离一次侧线路之电气间隙尺寸要求，见表3及表4二次侧线路之电气间隙尺寸要求见表5但通常：一次侧交流部分：保险丝前L —N>, PE ((大地)》，保险丝装置之后可不做要求，但尽可能保持一定距离以避免发生短路损坏电源。

一次侧交流对直流部分》一次侧直流地对大地》(一次侧浮接地对大地)一次侧部分对二次侧部分》，跨接于一二次侧之间之元器件二次侧部分之电隙间隙》即可二次侧地对大地》即可附注：决定是否符合要求前，内部零件应先施于10N力，外壳施以30N力，以减少其距离，使确认为最糟情况下，空间距离仍符合规定。

爬电距离的决定：根据工作电压及绝缘等级，查表6可决定其爬电距离但通常：(1 )、一次侧交流部分：保险丝前L—N>, 大地&，保险丝之后可不做要求，但尽量保持一定距离以避免短路损坏电源。

(2 )、一次侧交流对直流部分》(3)、一次侧直流地对地》如一次侧地对大地(4)、一次侧对二次侧》，如光耦、Y电容等元器零件脚间距W要开槽。

(5)、二次侧部分之间》即可(6 )、二次侧地对大地》以上(7)、变压器两级间》以上3、绝缘穿透距离：应根据工作电压和绝缘应用场合符合下列规定：――对工作电压不超过50V ( 71V交流峰值或直流值)，无厚度要求；――附加绝缘最小厚度应为；――当加强绝缘不承受在正常温度下可能会导致该绝缘材料变形或性能降低的任何机械应力时的，则该加强绝缘的最小厚度应为。

如果所提供的绝缘是用在设备保护外壳内，而且在操作人员维护时不会受到磕碰或擦伤，并且属于如下任一种情况，则上述要求不适用于不论其厚度如何的薄层绝缘材料；――对附加绝缘，至少使用两层材料，其中的每一层材料能通过对附加绝缘的抗电强度试验；或者：――由三层材料构成的附加绝缘，其中任意两层材料的组合都能通过附加绝缘的抗电强度试验；或者：――对加强绝缘，至少使用两层材料，其中的每一层材料能通过对加强绝缘的抗电强度试验；或者：-- 由三层绝缘材料构成的加强绝缘，其中任意两层材料的组合都能通过加强绝缘的抗电强度试验。
