什么是安规电容 X 电容 Y电容根据IEC 60384-14,电容器分为X电容及Y电容,1. X电容是指跨于L-N之间的电容器,2. Y电容是指跨于L-G/N-G之间的电容器.(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3,主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664) X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1uF.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线.在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分.(这些都不是按什么材质来分的,以后多学习.)至于安规标准各个国家有一些差别,但额定电压无非就是250和400.各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X 电容要求.所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y.由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值.火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,正如 james bai所说的,太大的容值电容会在电源断电后对人对器件产生影响.二:EMC---电磁兼容测试介绍EMC全称Electro-Magnetic Compatibility.指的是设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力.EMC是评价产品质量的一个重要指标.EMC测试包括:(1)EMI(Electro-Magnetic Interference)---电磁骚扰测试此测试之目的为:检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响.(2)EMS(Electro-Magnetic Susceptibility)---电磁抗扰度测试此测试之目的为:检测电器产品能否在电磁环境中稳定工作,不受影响.其中EMI包括:(1) 辐射骚扰测试(RE)---测试标准:EN55022(2) 传导骚扰测试(CE)---测试标准:EN55022(3) 谐波电流测试(Harmonic)---测试标准:EN 61000-3-2(4) 电压变化与闪烁测试(Flicker)---测试标准:EN 61000-3-3EMS包括:(1) 静电放电抗扰度测试(ESD)---测试标准:EN6100-4-2(2) 射频电磁场辐射抗扰度(RS)---测试标准:EN61000-4-3(3) 射频场感应的传导骚扰抗扰度(CS)---测试标准:EN61000-4-6(4) 电快速瞬变脉冲群抗扰度测试(EFT)---测试标准:EN61000-4-4(5) 浪涌(冲击)抗扰度(SURGE)---测试标准:EN61000-4-5(6) 电压暂降,短时中断和电压变化抗扰度测试(DIP)---测试标准:EN61000-4-11(7) 工频磁场抗扰度测试(PFMF)---测试标准:EN61000-4-8开关电源测试规范第一部分：电源指标的概念、定义一．描述输入电压影响输出电压的几个指标形式。
2024年用电安全培训知识1、入户电源线避免过负荷使用，破旧老化的电源线应及时更换，以免发生意外。
2.入户电源总保险与分户保险应配置台理，使之能起到对家用电器的保护作用。
3、接临时电源要用合格的电源线、电源插头、插座要安全可靠，损坏的不能使用，电源线接头要用胶布包好。
4.临时电源线临近高压输电线路时，应与高压输电线路保持足够的安全距离(10KV及以下0.7米，35KV1米，110KVI.5米，220KV3米，500KV5米)。
5、严禁私自从公用线路上接线。
6、线路接头应确保接触良好，连接可靠。
7、房间装修，隐藏在墙内的电源线要放在专用阻燃护套内，电源线的截面应满足负荷要求。
8、使用电动工具如电钻等，须戴绝缘手套。
9、遇有家用电器着火，应先切断电源再救火。
10、家用电器接线必须确保正确。
有疑问时应询问专业人员。
11、家庭用电应装设带有过电压保护的调试合格的漏电保护器。
以保证使用家用电器时的人身安全。
12、家用电器在使用肘，应有良好的外壳接地，室内要设有公用地线。
13、湿手不能触摸带电的家用电器、不能用湿布擦拭使用中的家用电器，进行家用电器修理必须先停电源。
14、家用电热设备，暖气设备一定要远离煤气罐。
煤气管道发现煤气漏气时先开窗通风，千方不能拉合电源，并及时请专业人员修理。
15、使用电熨斗、电烙铁等电热器件，必须远离易燃物品，用完后应切断电源，拔下插销以防意外。
16、发现家用电器损坏，应请经过培训的专业人员进行修理，自己不要拆卸，防止发生电击伤人。
17、严禁在高低压电线下打井，竖电视天线和钓鱼。
18、发现电线断落，无论带电与否，都应视为带电，应与电线断落点保持足够的安全距离，并及时向有关部门汇报。
19、发现有人触电，不能直接接触触电者，应用木棒或其它绝缘物将电源线挑开，使触电者脱离电源。
20、电源插头、插座应布置在幼儿接触不到的地方，并经常给家中的老人和孩子讲解家庭安全用电常识，增强老人和孩子的自我保护能力。
一、线材分类1.3：CCC （国标）线种主要有：52（RVV ）、53（RVV ）等。
1.4：PSE （日本）线种主要有：VFF 、VCTF 、VCTFK 等。
1.5：SAA 及其它一些小区域的标准线和非标线。
2、依结构：2.1：单绝缘线（只有一层绝缘体的线）如：SPT-1、1007等。
2.2：被覆线（有二层或二层以上绝缘体的线）。
如：SJT 、HO3VVH2-F 、1185等。
3、依电气性能：3.1：电线、电缆：SVT 、SPT-1、HO3VVH2-F 等。

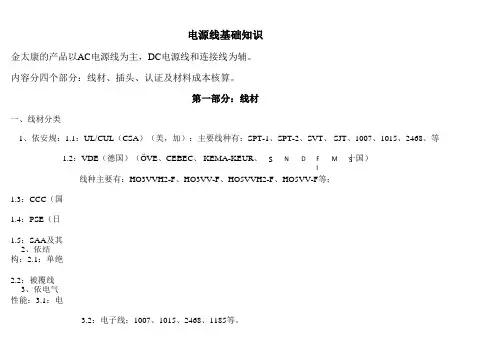

1、依安规：1.1：UL/CUL （CSA ）（美，加）：主要线种有：SPT-1、SPT-2、SVT 、 SJT 、1007、1015、2468、等金太康的产品以AC 电源线为主，DC 电源线和连接线为辅。
电源线基础知识1.2：VDE （德国）（ÖVE 、CEBEC 、 KEMA-KEUR3.2：电子线：1007、1015、2468、1185等。
内容分四个部分：线材、插头、认证及材料成本核算。
第一部分：线材线种主要有：HO3VVH2-F 、HO3VV-F 、HO5VVH2-F 、HO5VV-F 等；（电线、电缆，电子线都有遮蔽线。
遮蔽线的作用主要是抗干扰、分铝箔、铜箔、编织、缠绕等。
）二、线材的构造线材主要由导体和绝缘体两大部分构成。
1、导体1.1：导体材料:铜、铝、铁、银、金、光纤等；其中铜材的使用最广，且电源线主要以软退火铜线为主。
铜线又分为裸铜线（AS），镀锡铜线（TS）。
1.2：导体结构：分组合导体和单支导体（导体的直径依据各安规的要求不同有不同要求）。
1.3：导体电阻：UL/CUL标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.017241Ω。
VDE/CCC标准：20℃长1m。
裁面积1mm2的软铜标准电阻为0.0195Ω。
2、绝缘体2.1：绝缘体材料：纸、棉、漆、塑料、橡胶、云母等；其中塑料在电线中使用最广。
用电安全培训第一篇：电源及插头插座的安全使用电是现代生活中必不可少的能源之一，而电源及插头插座是电能传递的重要通道，其正确使用对人们的生命财产安全至关重要。
因此，电源及插头插座的安全使用培训是非常必要的。
一、电源的安全使用1.选择正规的电器制造厂家生产的电源，质量可靠。
2.电源应与电器的电压匹配，不得相互错配使用。
3.电源的电缆不能随意裸露，应使用绝缘包覆良好的电线。
4.电源接头应紧固牢固，接口处不得有裸露的金属或碳化物物质。
5.电源接线不得高于合理承受电压，电缆不得过度拉伸。
6.在电源故障或使用异常时，应及时停止使用，处理之后再使用。
7.遵循相关规定，勿私自拆解或改装电源。
二、插头与插座的安全使用1.插头与插座应使用正规生产厂家制造的，具有相应认证标志，规格相符合。
2.插头与插座不得随意加装配件，也不得私自拆卸，更不得随意打乱线路。
3.插座安装位置要合理，最好放在不易受潮、紫外线照射和高温的地方。
4.使用插头时要确保手部干燥，不可将插头盲目插入插座。
5. 当插头使用时间过久或微痕溃损时，应及时更换。
6.插头与插座的接触处应保持清洁、干燥。
7.插座的额定电流应与电器的功率相适应，插头不能插入负荷高于其额定电流的插座中。
电源及插头插座的安全使用直接影响着人们的生活安全，一旦出现故障往往会造成巨大损失，因此建议大家务必严格遵循相关规定，按照正确方法操作，防止出现事故的发生。
第二篇：用电前的安全检查及预防措施人们在日常生活中常常使用电器设备，而正确的用电是能够有效保障人们的生命财产安全，因此用电前的安全检查及预防措施的知识非常重要，下面我们就来一起了解一下。
一、用电前的安全检查1.排查电线是否处于磨损或裸露，是否有老化及其他损坏情况。
2.检查电器是否带有认证标志，选用具有防火防爆等特殊功能的超强电线。
3.合理分配用电负载，避免过度负荷。
4.排查电线内是否有异物阻塞，如老鼠咬断的电线等。
5.检查电器的电流接口是否松动，是否有漏电情况。
安全用电知识培训内容一、电源和用电设备安全1. 确保用电设备符合国家标准，并具有合法的生产许可证和产品合格证明。
2. 确保用电设备的额定电压和额定功率与实际用电需求相匹配。
3. 定期检查和维护用电设备，确保其正常运行，避免出现电气故障。
4. 使用标准的插座和插头，避免使用损坏或老化的插座和插头。
5. 在使用电源插座时，不要同时连接过多的电器设备，以免超过插座的负荷承载能力。
二、电线和电缆的安全使用1. 使用合格的电线和电缆，避免使用老化、破损或绝缘不良的电线和电缆。
2. 在安装电线和电缆时，避免弯曲、拉扯和过度张力，以免损坏绝缘层。
3. 在电线和电缆的线路中设置过载保护装置，确保电线和电缆不会超负荷运行。
4. 在使用电线和电缆时，避免过度堆积和交叉，以免发生短路和火灾。
5. 定期检查电线和电缆的接线端子，确保连接牢固，避免松脱和接触不良。
三、用电环境安全1. 保持用电环境的干燥和清洁，避免积水、湿气和灰尘对电气设备的影响。
2. 避免在易燃物附近使用电器设备，以免引发火灾。
3. 确保用电环境通风良好，避免电气设备过热和损坏。
4. 严禁在用电环境中使用明火或易燃物品，以免发生火灾。
5. 定期进行用电环境的安全检查，排除潜在的安全隐患。
四、用电操作安全1. 在使用电器设备时，遵守使用说明书和安全操作规程，确保正确使用。
2. 在插拔插头时，应先关闭电源开关，避免触电或电火花。
3. 在检修和清洁电器设备时，应先切断电源，确保安全操作。
4. 避免用湿手接触电器设备，以免触电危险。
5. 在使用电器设备时，避免将电线和电缆暴露在外，以免发生绝缘破损和触电事故。
五、电气故障应急处理1. 在发生电气故障时，应立即切断电源，避免进一步的安全隐患。
2. 在处理电气故障时，应佩戴好绝缘手套和绝缘鞋，确保自身安全。
3. 避免用湿物品或金属物品接触电气设备，以免触电危险。
4. 在处理电气故障时，应先进行故障排除，再进行维修和修复。
在现代社会，电力已经成为我们生活中不可或缺的一部分。
然而，电力在给我们带来便利的同时，也存在着一定的安全风险。
为了确保我们能够安全、有效地使用电力，了解和掌握安全用电知识至关重要。
以下是一份关于2024年安全用电知识培训的内容大纲：一、安全用电基础知识1.电的基本概念：电的产生、传输、分配和使用。
2.电的危害：电击、火灾、触电事故的类型和预防措施。
3.安全用电原则：包括不接触低压带电体、不靠近高压带电体、不使用破损的电气设备等。
二、家庭用电安全1.家庭配电系统介绍：包括总开关、保险丝、插座、电线等。
2.家庭用电安全检查：如何检查电气设备的绝缘情况、电线的老化程度等。
3.家庭用电安全措施：如安装漏电保护器、正确使用插座和电线等。
三、办公场所用电安全1.办公场所的配电系统：包括总配电箱、分路开关、插座等。
2.办公设备的安全使用：如电脑、打印机、空调等电器的安全使用方法。
3.办公场所的用电管理：包括用电负荷管理、电源线布置、应急电源等。
四、工业用电安全1.工业用电的特点：高电压、大电流、复杂的电气设备等。
2.工业用电安全要求：如特殊工种持证上岗、定期检修电气设备、正确使用绝缘工具等。
3.工业用电安全防护：包括接地保护、漏电保护、过载保护等。
五、户外用电安全1.户外用电环境：如施工现场、户外活动场所等。
2.户外用电设备的安全使用：如移动电源、户外照明等。
3.户外用电安全注意事项：如避免在潮湿环境中使用电气设备、注意防雷措施等。
六、应急处理措施1.触电事故的急救：如何识别触电情况、正确实施心肺复苏等急救措施。
2.电气火灾的扑救：如何正确使用灭火器、如何安全切断电源等。
3.电力故障的应对：如停电时的应对措施、如何安全恢复供电等。
七、安全用电管理1.安全用电制度：包括用电安全管理制度、电气设备维护制度等。
2.安全用电培训：定期组织员工进行安全用电培训，提高安全意识。
3.安全用电监督：如何进行用电安全检查、如何处理用电安全隐患等。
电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。
AWG 22------截面积0.5 mm2 AWG 20------ 0.75 mm2AWG 18------截面积1.0 mm2 AWG 16------ 1.5 mm2电源线标识如下：SJT SJTOW 18AWG/3CSPT-2 16AWG/3CSPT = 服务平行的热塑性的（服务性平行的热塑性塑料）HPN = 加热器平行的合成橡胶（加热器平行的橡胶）S = 服务服务性(因而, 大母猪, ST, STW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性 T –热塑性的热塑性塑料电子线：组不承受机械磨损；组B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（电缆在电缆托盘）；FT6：水平燃烧和烟熏测试。
例如：“CSA AWM我90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。
1.电源线是指电线与其一端连接的插头或尾插的集合体。
由此可见，电源线分为两部分，电线和插头。
适用于电源线的北美标准为:CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置UL 498 -附件堵和容器UL 817 -绳索设置和电源灯芯绒衣3. 插头的材料:对于插片来说，要求为铜或铜合金。
至于塑料外壳，所使用的必须是通过CSA或UL认证的塑料，要求最低的阻燃等级为HB级。
4. 测试：电源线的测试可以分为三类，机械、电气和绝缘测试。
电线电缆知识培训手册大全1. 介绍电线电缆是现代社会中不可或缺的基础设施，广泛应用于电力输送、通信传输和数据传输等领域。
为了提高从业人员的专业知识和技能，本手册将为您介绍电线电缆的基本知识、安装和维护要点以及常见问题解决方法。
2. 电线电缆的基本概念2.1 电线电缆的定义和分类•电线：用于电力传输和电信号传输的导电材料，通常由一个或多个绝缘材料包覆。
•电缆：由多股绝缘的导线组成，包覆在外层护套中。
2.2 电线电缆的组成结构电线电缆主要由以下部分组成：•导体：传输电流或信号的金属线材。
•绝缘层：阻止电流或信号的外泄，保护导体。
•护套：保护导线免受外部环境的损坏。
2.3 电线电缆的常见指标•额定电压：电线电缆可安全工作的最高电压。
•额定电流：电线电缆能够承受的最大电流。
•绝缘电阻：绝缘层对电流的阻抗程度，反映了绝缘性能。
•抗拉强度：电线电缆在拉伸力下的最大承载能力。
3. 电线电缆的安装与维护3.1 安装前的准备工作在安装电线电缆之前，需要进行以下准备工作：•确定电线电缆的安装环境和条件。
•检查电线电缆是否符合安装要求。
•做好安全防护工作。
3.2 安装方法和注意事项•按照电线电缆的安装要求进行施工。
•避免与其他设备或物体产生干扰。
•注意防火和防水措施。
3.3 维护和检修•定期检查电线电缆的绝缘性能。
•清理电线电缆周围的杂物。
•及时修复电线电缆的损坏。
4. 常见问题解决方法4.1 电线电缆断电问题•检查电源是否正常供电。
•检查电线电缆是否有损坏或接触不良。
4.2 电线电缆漏电问题•检查绝缘层是否受损。
•检查接地是否良好。
4.3 电线电缆过热问题•检查负载是否超过额定电流。
•检查电线电缆是否有损伤。
5. 总结本手册为您提供了电线电缆的基本知识、安装和维护要点以及常见问题解决方法。
电线电缆是一个复杂的系统，需要注意安装和维护的细节，以确保其正常工作和安全运行。
希望这份手册对您有所帮助，祝您工作顺利！以上内容是以Markdown文本格式输出的电线电缆知识培训手册大全，请按照文档要求进行查阅和使用。
电力线路安全培训电力线路是电力系统的重要组成部分，为了确保其正常运行和安全性，需要对相关人员进行安全培训。
电力线路安全培训主要包括电力线路的基本知识、安全操作规程、事故应急处理等内容。
以下是对电力线路安全培训的详细介绍，共2000字。
一、电力线路的基本知识电力线路是电力系统中传输电能的通道，由输电线路、变电站及配电站组成。
其主要任务是将发电厂产生的电能送达不同地区和用户。
电力线路的特点是电压高、电流大，因此在操作和维护过程中需要特别注意安全。
电力线路常用的电压等级有10kV、35kV、110kV、220kV、500kV，其工作范围涵盖了城市、乡村和工矿企业等各个领域。
1. 输电线路输电线路是将发电厂产生的电能从变电站传送到不同地区的通道，包括高压输电线路和中低压配电线路。
其中，高压输电线路通常采用架空线路的形式，由电线、电杆、绝缘子等组成。
中低压配电线路通常采用地下电缆的形式，通过埋设在地下的电缆进行电能的传输。
2. 变电站变电站是电力系统中的重要设施，用于将高压输电线路的电能转换为中低压电能。
变电站具有电能变压、电能分配和电能转换的功能。
变电站主要由变压器、开关设备和保护装置等组成。
在进行变电站操作前，必须确认各个设备的工作状态和操作规程，确保操作安全。
二、电力线路的安全操作规程为了确保电力线路的正常运行和操作安全，需要制定相关的安全操作规程。
电力线路的安全操作规程主要包括以下内容：1. 工作前的准备工作在进行线路的操作和维护前，必须进行必要的准备工作。
首先，要核实电力线路的工作状态，确认线路的电压和电流是否符合要求；其次，要检查操作工具和设备的完好性，确保其可靠性；最后，要对工作场所进行检查，排除潜在的安全隐患。
2. 电力线路的接地工作电力线路的接地工作是线路操作中的重要环节，能有效保护操作人员和设备的安全。
在进行接地工作前，必须了解线路的电压等级和接地方式，然后按照规定的操作流程进行操作。
电路安全知识培训
首先，我们都知道电路是由电器设备和导线组成的，它们可以传输电能。
但是在使用电路的过程中，我们也要注意保持安全，避免发生意外。
下面是一些电路安全知识，希望大家能够注意并遵守。
1. 避免触电
当我们接触电路时，要注意避免触电。
特别是在潮湿的环境中，要格外小心，以免发生触电事故。
2. 使用绝缘工具
在处理电路时，一定要使用绝缘工具，确保工具的绝缘性能良好。
这样可以避免因为线路接触导致触电。
3. 防止过载
电路中的设备和线路都有一定的功率容量，一旦超过了它们的承载范围，就会造成过载。
在设计电路时，要严格按照功率容量来安装设备，避免过载。
4. 防止短路
短路是电路中常见的故障，会导致设备损坏、电路烧毁甚至引发火灾。
在安装和使用电路设备时，要密切关注短路现象，及时排查并解决问题。
5. 确保接地良好
电路接地是非常重要的，它可以有效地将漏电电流引入地面，保障人身安全。
在安装电路设备时，要确保接地良好，不要出现接地故障的情况。
希望大家在日常使用电路的过程中，能够注意以上安全知识，确保自己和他人的安全。
如果遇到问题，要及时寻求专业人士的帮助，不要私自处理，以免造成意外。
