开关电源安规要求安规知识解读以下如未特别说明,安规要求均指GB4943-20011、基本绝缘:对防电击提供基本保护的绝缘。
2、加强绝缘:除基本绝缘外施加的独⽴的绝缘,⽤于确保基本绝缘⼀旦失效时仍能防⽌电击。
3、电⽓间隙(clearance):两个导电零部件之间的最短空间距离。
4、爬电距离(creepage distance):沿绝缘表⾯测得的两个导电零部件之间的最短路径。
5、Y1电容可以认为具有加强绝缘的功能。
初—次级跨接的电容⽤Y1初—地之间可⽤Y2电容(1.5.7.1)⼯程师设计时常见错误:没有Y1和Y2电容的使⽤概念,以致初---次级之间也“不知不觉”地⽤了Y2电容。
6、设备的防电击保护类别:Ⅰ类设备:采⽤基本绝缘,⽽且有保护接地导体;Ⅱ类设备:采⽤双重绝缘,这类设备既不依靠保护接地,也不依靠安装条件的保护措施;Ⅲ类设备:SELV供电,且不会产⽣危险电压;7、电源上的铭牌标⽰i.电源额定值标志1)额定电压及电流对具有额定电压范围的设备:100V—240V; 2.8A100V—240V; 2.8—1.1A200V—240V; 1.4A对多个额定电压:120/ 220V ; 2.4/1.2A2)电源的性质符号:直流——交流~(GB8898-2001) ii.制造⼚商名称或商标识别标记iii.型号iv.符号“回”,仅对Ⅱ类设备适⽤。
⼯程师设计时常见错误:Ⅱ类设备⼤标贴没有“回”字符没有LOGO或LOGO与认证证书不是同⼀公司交流输⼊性质⽤“AC”表⽰,不⽤“~”表⽰具有额定电压范围或多个额定电压的设备,电流标⽰本应是“100V—240V;2.8—1.1A”或“120/ 220V ; 2.4/1.2A”,错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A”8、保护接地和等电位连接端⼦标⽰预定要与保护接地导线相连的接线端⼦应标⽰符号,该符号不能⽤于其它接地端⼦。
开关电源安规主要内容森树强电子一. 安全距离规范(针对初, 次级及高压, 大电流区域PCB布板)1. 交流输入L - N, N- GND, L- GND间距必须大于3.5毫米.2. 初级整流滤波电容正, 负级间距须大于4毫米.3. 初, 次级间距须大于6毫米(光耦处间距最小).4. 次级电路电压小于48V的区域布板时一般不作安全间距要求.注: 电气间隙与爬电距离应符合相关要求.二. 耐压测试规范测试内容及标准:1. 输入–输出耐压测试及标准l 交流3000V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.2. 输入–大地耐压测试l 交流1500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.3. 输出–大地耐压测试l 直流500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.注:大地为外壳地.测试仪器为耐压测试仪.三. 绝缘测试规范测试内容及标准:1. 输入 - 大地>500Mohm为合格2. 输出 - 大地 >500Mohm为合格3. 输入 - 输出 >500Mohm为合格四. 温度测试规范1. 测试内容: 开关电源长时间稳定工作后, 测试开关 MOSFET, 开关变压器, 初级整流滤波电容,次级整流管, 滤波电感的温度值并记录.2. 判定标准: 将所测温度数值和相关标准安全值对比, 以上器件的温度值必须小于安全值.五. 过载测试规范测试内容: 对每路输出均单独作过载试验(多路输出不同时作过载试验).测试方法及判定标准(1) 在该路输出开关变压器次级交流输出端加负载并使其带满载,长时间通电工作.(2) 监测开关变压器(磁芯, 漆包线包)的恒定温度值并记录, 不能超过允许值(厂商提供), 且应有15%左右裕量. 同时, 应无过温度保护动作.(3) 若出现过温度保护, 记录此时温度值.六. 元器件(部分)短路测试规范1.测试内容:(1) 开关MOSFET的D.S.G极作相互短路试验..(2) 初级整流滤波电容正,负极作短路试验.(3) 次级输出滤波电容正, 负极短路试验.2.测试方法及判定标准--长时间工作, 无起火, 燃烧现象为合格.七. 安规器件选定以下器件属安规器件, 须选用合格产品.:-- X电容,Y电容, 变压器, 保险丝, 光耦, 插座, PVC片, 绝缘垫片,绝缘胶带, 热缩导管等.-----精心整理,希望对您有所帮助!。
电源适配器安规测试标准电源适配器是我们日常生活中不可或缺的电子设备之一,它将交流电转换为适合电子设备使用的直流电。
为了确保使用安全和产品质量,电源适配器需要经过各种安规测试。
一、耐压测试耐压测试是用来测试电源适配器的绝缘性能和耐压性能是否符合标准要求的重要测试之一。
在此测试中,电源适配器将在高电压条件下进行长时间工作,以验证其绝缘材料和绝缘结构是否能够承受足够的电压,避免发生漏电及电击危险。
耐压测试通常分为输入输出之间的耐压和输出之间的耐压测试。
输入输出之间的耐压测试用于检测电源适配器在输入和输出间的绝缘性能;输出之间的耐压测试用于检测电源适配器输出端口之间的电气隔离性能。
二、漏电流测试漏电流测试用于评估电源适配器在正常工作条件下是否会出现漏电问题。
该测试通过模拟实际使用情况下的电流流动情况,检测电源适配器在工作状态下是否有异常漏电现象。
漏电流测试既可以在干燥环境下进行,也可以在湿润环境下进行,以确保电源适配器在不同环境条件下的安全性。
三、温度测试温度测试是用来测试电源适配器在长时间工作时是否会过热,并评估其散热性能。
电源适配器在正常工作情况下会产生一定的热量,而过高的温度可能会导致电源适配器损坏、甚至引发火灾等危险。
温度测试通常会在额定负载和过载条件下进行,以确保电源适配器在不同负载情况下的温度控制能力。
四、电磁兼容性测试电磁兼容性测试用于评估电源适配器是否会对周围的电子设备和无线通信产生干扰。
电源适配器在工作过程中会产生一定的电磁辐射和电磁感应,而这可能会对其他设备的正常运行产生影响。
因此,电源适配器需要通过电磁兼容性测试来验证其符合相关标准,并确保其不会对其他设备造成干扰。
五、可靠性测试可靠性测试用于评估电源适配器在长时间使用和极端环境下的稳定性和耐久性。
这些测试可以包括高低温环境测试、湿度测试、振动测试等。
通过这些测试可以验证电源适配器是否能够在各种严苛条件下正常工作,并保证其性能和寿命。
电源适配器安规测试标准随着科技的不断发展,电子产品在我们的日常生活中扮演着越来越重要的角色。
而电源适配器作为电子产品的重要组成部分,其安全性和可靠性就显得尤为重要。
为了确保电源适配器的质量和安全性,各国都制定了相应的安规测试标准。
首先,电源适配器的安规测试标准主要包括以下几个方面。
一、电气安全性测试:这是电源适配器安规测试的核心内容之一。
主要包括绝缘电阻测试、接地电阻测试、漏电流测试、耐压测试等。
这些测试旨在确保电源适配器在正常使用过程中不会发生电击、漏电等安全问题。
二、电磁兼容性测试:电源适配器在工作时会产生一定的电磁辐射,如果不符合相应的标准,可能会对周围的电子设备产生干扰。
因此,电磁兼容性测试是必不可少的。
主要包括辐射电磁场测试、抗扰度测试等。
三、机械安全性测试:电源适配器在使用过程中可能会受到一定的机械力,如挤压、拉扯等。
机械安全性测试主要是为了确保电源适配器在受到机械力时不会发生破裂、电线脱落等安全问题。
四、环境适应性测试:电源适配器在使用过程中可能会受到不同的环境条件的影响,如温度、湿度等。
环境适应性测试主要是为了确保电源适配器在不同的环境条件下仍能正常工作。
以上是电源适配器安规测试的主要内容,不同国家和地区可能会有一些细微的差异。
例如,欧洲国家通常采用CE认证标准,美国则采用UL认证标准。
这些标准都是为了保证电源适配器的安全性和可靠性。
电源适配器安规测试的重要性不言而喻。
首先,电源适配器作为电子产品的重要组成部分,其安全性直接关系到用户的生命财产安全。
如果电源适配器存在安全隐患,可能会导致电击、火灾等严重后果。
其次,电源适配器的可靠性也是用户关注的重点。
如果电源适配器不可靠,可能会导致电子产品无法正常工作,影响用户的使用体验。
因此,制定和执行电源适配器安规测试标准是非常必要的。
只有通过严格的测试,才能确保电源适配器的质量和安全性。
同时,对于生产厂家来说,遵守安规测试标准也是提高产品竞争力的重要手段。
便携储能电源安规标准
便携储能电源是一种内置高能量密度锂离子电池的小型储能设备,可提供交流和直流输出,主要用于户外活动、应急救援、移动办公等
场景。
由于其涉及到电池、电路等方面的安全问题,因此需要符合相
关的安规标准。
以下是一些常见的便携储能电源安规标准:
1. IEC 62133:这是国际电工委员会(IEC)制定的锂离子电池安
全标准,规定了锂离子电池的设计、制造、测试和使用要求,以确保
其安全性。
2. UN 38.3:这是联合国制定的关于锂离子电池运输的安全标准,规定了锂离子电池在运输过程中的包装、标记、文件等要求,以确保
其安全性。
3. GB 31241:这是中国制定的便携式电子产品用锂离子电池和电
池组安全要求,规定了锂离子电池和电池组的设计、制造、测试和使
用要求,以确保其安全性。
4. ANSI/UL 1642:这是美国国家标准协会(ANSI)和美国保险商
实验室(UL)制定的锂离子电池安全标准,规定了锂离子电池的设计、制造、测试和使用要求,以确保其安全性。
不同国家和地区可能还有其他的安规标准,需要根据具体情况进行选择和遵守。
在选择和使用便携储能电源时,应选择符合相关安规标准的产品,并严格按照说明书使用,以确保其安全性。

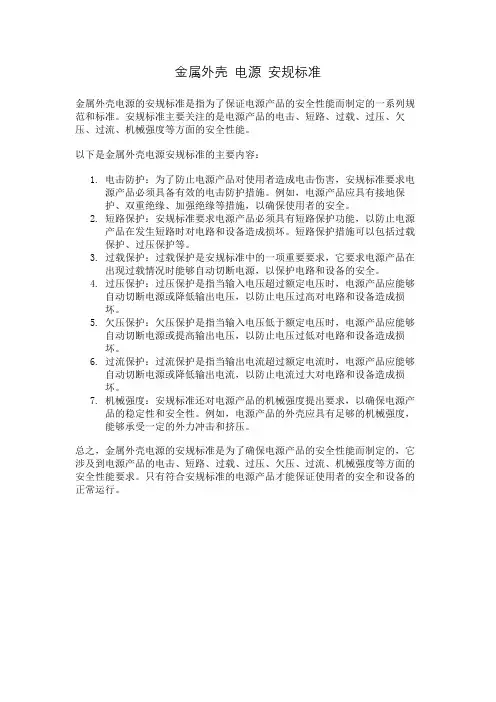

金属外壳电源安规标准金属外壳电源的安规标准是指为了保证电源产品的安全性能而制定的一系列规范和标准。
安规标准主要关注的是电源产品的电击、短路、过载、过压、欠压、过流、机械强度等方面的安全性能。
以下是金属外壳电源安规标准的主要内容:1.电击防护:为了防止电源产品对使用者造成电击伤害,安规标准要求电源产品必须具备有效的电击防护措施。
例如,电源产品应具有接地保护、双重绝缘、加强绝缘等措施,以确保使用者的安全。
2.短路保护:安规标准要求电源产品必须具有短路保护功能,以防止电源产品在发生短路时对电路和设备造成损坏。
短路保护措施可以包括过载保护、过压保护等。
3.过载保护:过载保护是安规标准中的一项重要要求,它要求电源产品在出现过载情况时能够自动切断电源,以保护电路和设备的安全。
4.过压保护:过压保护是指当输入电压超过额定电压时,电源产品应能够自动切断电源或降低输出电压,以防止电压过高对电路和设备造成损坏。
5.欠压保护:欠压保护是指当输入电压低于额定电压时,电源产品应能够自动切断电源或提高输出电压,以防止电压过低对电路和设备造成损坏。
6.过流保护:过流保护是指当输出电流超过额定电流时,电源产品应能够自动切断电源或降低输出电流,以防止电流过大对电路和设备造成损坏。
7.机械强度:安规标准还对电源产品的机械强度提出要求,以确保电源产品的稳定性和安全性。
例如,电源产品的外壳应具有足够的机械强度,能够承受一定的外力冲击和挤压。
总之,金属外壳电源的安规标准是为了确保电源产品的安全性能而制定的,它涉及到电源产品的电击、短路、过载、过压、欠压、过流、机械强度等方面的安全性能要求。
只有符合安规标准的电源产品才能保证使用者的安全和设备的正常运行。

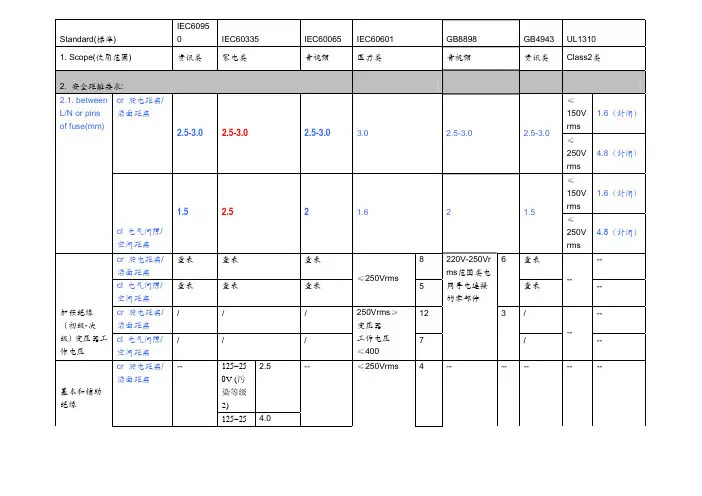

Standard(標準) IEC60950 IEC60335 IEC60065 IEC60601 GB8898 GB4943UL13101. Scope(使用范圍) 资讯类家电类音视频医疗类 音视频 资讯类 Class2类 2. 安全距離要求:≤150Vrms1.6(封闭)cr 爬电距离/沿面距离2.5-3.02.5-3.02.5-3.03.0 2.5-3.0 2.5-3.0≤250V rms 4.8(封闭)≤150Vrms1.6(封闭)2.1. between L/N or pins of fuse(mm)cl 电气间隙/空间距离 1.52.5 21.6 2 1.5≤250V rms4.8(封闭) cr 爬电距离/沿面距离 查表查表 查表 8 查表 --cl 电气间隙/空间距离查表 查表查表≤250Vrms56查表----cr 爬电距离/沿面距离 / / / 12 / -- 加强绝缘 (初级-次级)变压器工作电压cl 电气间隙/空间距离 / // 250Vrms ≥变压器工作电压≤400 7220V-250Vr ms 范围类电网导电连接的零部件3 /----125−250V (污染等级2) 2.5基本和辅助绝缘cr 爬电距离/沿面距离-- 125−254.0 --≤250Vrms4 ---- -- -- --0V(污染等级2)IIIa≤150过压等级2 0.5(污染等级III应加0.8)cl 电气间隙/空间距离--150-300过压等级21.5-- 2.5cr 爬电距离/沿面距离-- - -- -- 6cl 电气间隙/空间距离-- -- -- --250Vrms≥变压器工作电压≤4003.5塑胶外壳要求至少V-1 至少V-1,手持式至少V-0开路电压≥4KV需要至少V-1,其他只有满足潜在引火源要求HB也可以至少V-1 开路电压≥4KV需要至少V-1,其他只有满足潜在引火源要求HB也可以至少V-1 至少V-2污染等级介绍测试方法:参考标准:IEC60112 / GB4207GB_T4207-2003绝缘材料测定方法.pdfIEC60950电气间隙:IEC60950电气间隙(附表):IEC60335爬电距离(基本绝缘):IEC60335爬电距离(附加绝缘):IEC60065电气间隙:IEC60601 电气间隙和爬电距离(针对L&N之间)UL60601 爬电距离和电气距离GB8898 爬电距离和电气间隙GB4943电气间隙GB4943电气间隙(附表)GB4943 爬电距离GB12668-5-1 变频器过电压等级变频器爬电距离要求:爬电距离要求:IEC60950 要求:耐压部份IEC60335 要求:计算方法:UL1310 要求漏电流部分IEC/EN/UL60950要求:测试网络:测试仪器: 228表(包含了测试网络)测试电压:最高额度值的1.06/1.1倍测试频率:一般选择60Hz测试频率:一般选择60Hz测试仪器: 228表(包含了测试网络)测试电压:最高额度值的1.1倍测试频率:一般选择60Hz测试仪器: 7611(包含了测试网络)测试电压:最高额度值的1.1倍测试频率:一般选择60HzGB8898 要求:测试仪器:示波器及测试网络测试电压:最高额度值的1.1倍测试频率:一般选择60HzGB4943 要求:测试仪器: 228表(包含了测试网络)测试电压:最高额度值的1.1倍测试频率:一般选择60HzUL1310 要求:测试仪器: 228表(包含了测试网络)测试电压:最高额度值的1.1倍测试频率:一般选择60Hz常用标准放电测试要求:标准IEC/EN/UL60950 资讯类 IEC/EN/UL60065 音视频IEC/EN/UL60601医疗类IEC/EN/UL60335 家电类GB8898 音视频GB4943 资讯类GB12688-5-1/ IEC61800-5-1 变频器要求 UL1310 Class 2类时间(S ) 1 2 1 1 2 1 5 1 120V 是下降到25% 限值 (Vrms )下降到37% Vpeak35Vrms / 60Vdc60Vrms 如超过此值剩余能量不能大于2 mJ34V35Vrms / 60Vdc下降到37% Vpeak60Vrms240V 是下降到12.5%60-15KV 不超45 60-15KV 不超45放电量 N/A 15KV 以上不超350 mJ45 45 15KV 以上不超350 mJN/A 50 N/A备注:测试电压均在额定电压的1.1/1.06倍下,频率一般在60Hz。
开关电源常用安规要求一览表电源适用的安规标准接触电流要求安全距离的位置及要求标准间安全距离要求比较结构设计安规一般要求•线材要求:初级侧线材若组装接触到次级元件,则需用双重绝缘线或加绝缘套管;•线材要求:INLET上输入线焊点一般要求用钩焊来焊接才是可靠的;PCB上焊点需要点胶固定或者有倒钩;•线材要求:若线材的一端松脱后会造成初级次级元件接触,则应将线材用扎带固定;•间距要求:初级元件与变压器磁芯/PE地(保持基本绝缘),初级元件与次级元件(保持加强绝缘),次级元件与变压器磁芯(保持基本绝缘);•小功率的开关电源变压器:一般次级采用三重绝缘线后磁芯当成一次侧元件,磁芯与次级元件和变压器次级pin间都应保持加强绝缘;•线性变压器:通常次级与变压器磁芯未保持基本绝缘,此时磁芯一般作为次级元件,初级与磁芯因保持加强绝缘;•变压器骨架(bobbin):一般要求厚度超过0.4mm(IEC60950&60065),1.0mm(IEC61558&60335-2-29)结构设计安规标准要求•塑胶外壳的热应力消除测试:正常状态下外壳最高温度+10℃.但不得低于70℃ ---IEC60950/60065•塑胶外壳的球压测试:正常状态下外壳最高温度+40℃.但不得低于70℃ ---IEC61558•支撑初级带电部件的绝缘材料球压测试:至少125℃ ---IEC61558/60950•防火外壳要求:V-1级或通过V-1级燃烧测试•---IEC60950•灼热丝试验:650 ℃•---IEC61558•钢球撞击试验(桌上型产品)•跌落测试(便携/直插式产品)耐压测试(IEC60950/61558/60065/60601•初级对次级:3000Vac/3750Vac/4242Vdc/4000Vac•初级对可接触部分:3000Vac/3750Vac/4242Vdc/4000Vac•初级对PE地:1500Vac/1250Vac/2121Vdc/1500Vac•初级对变压器磁芯:1500Vac/1250Vac/2121Vdc/1500Vac•次级对变压器磁芯:1500Vac/1250Vac/2121Vdc/1500Vac•测试时间:1分钟湿度测试•将整个样品放入恒温恒湿箱内•保持48小时,28-30℃,90-95%湿度(对一般产品)•保持120小时,38-42 ℃,90-95%湿度(对热带地区使用的产品,如巴西,沙特,新加坡等)•存储时间完成后因立即进行耐压测试和绝缘阻抗测试安规管控要求说明•安规管控的零件:输入座,保险丝,PCB,X-cap,Y-cap,储能电解电容规格,开关管,整流桥,散热片,风扇,塑胶外壳,绝缘套管,绝缘胶带,压敏电阻,热敏电阻,变压器和电感等磁性元件;•安规管控的零件认证时需提供相应地区的认证证书.若做中国CCC,需提供CQC或CCC证书;做CE/TUV/GS,需提供有欧洲认证的VDE等证书;做UL,则提供UL证书;•安规管控的零件在产品取得安规认证后,若没有经安规报备,不允许变更其规格和厂商。
DC(直流)电源结构设计需要遵守一系列的安规和标准,以确保安全性和可靠性。
以下是一些常见的DC电源结构设计安规:
1. IEC标准:国际电工委员会(International Electrotechnical Commission)发布的标准可以提供有关DC 电源的设计和安全要求,例如IEC 60364-7-701标准,涉及低压电气装置的电气安装和电气装置的保护。
2. 国家和地区电气安全法规:根据所在的国家或地区的相关电气安全法规,制定符合法规要求的电源设计方案,例如美国的NEC(National Electrical Code)和欧洲的CE认证等。
3. 绝缘与接地:确保适当的绝缘和接地,防止漏电和保护人员和设备。
使用绝缘材料和具备物理上可靠接地的设计。
4. 保护设备:使用适当的保护设备,例如熔断器、过流保护器、电流限制器等,以确保电路在异常情况下的安全和可靠运行。
5. 温度和散热:合理设计散热系统,确保电源元件和电路能够在正常工作温度范围内运行,避免过热导致故障或安全
隐患。
6. 过载和短路保护:使用适当的过载和短路保护装置,以避免电路过载、短路引起的意外事故。
需要根据具体的项目和设计要求,参考相应的安规和标准,并与相关专业人士(如电气工程师)进行讨论和咨询,以确保DC电源结构设计符合安规和标准要求,保障人身安全和设备可靠运行。
电源适配器安规标准首先,我们需要了解电源适配器的安规标准有哪些。
在国际上,电源适配器的安规标准主要包括IEC/EN 60950-1和IEC/EN 60065两个标准。
其中,IEC/EN 60950-1是信息技术设备安全性标准,适用于电源适配器等信息技术设备;IEC/EN 60065是音视频设备安全性标准,适用于电视机、音响等设备中的电源适配器。
其次,我们需要了解这些安规标准的具体内容是什么。
IEC/EN 60950-1标准主要包括对电源适配器的绝缘、电气强度、接地等方面的要求;IEC/EN 60065标准主要包括对电源适配器的外壳、绝缘、接地等方面的要求。
这些要求的严格执行,可以保证电源适配器在使用过程中不会对用户造成危害,从而保障产品的质量和安全性。
另外,我们还需要了解各个国家和地区对电源适配器的安规标准是否有差异。
事实上,不同国家和地区对电源适配器的安规标准可能会有一些差异,这就需要生产厂家在生产和出口产品时要根据目标市场的要求来进行相应的认证和测试。
比如,欧洲市场对电源适配器的安规标准要求符合CE认证,美国市场对电源适配器的安规标准要求符合UL认证,因此生产厂家需要根据不同市场的要求来进行相应的调整和测试。
最后,我们需要了解如何确保电源适配器符合安规标准。
为了确保电源适配器符合安规标准,生产厂家首先需要在产品设计阶段就考虑安规标准的要求,采用符合标准的材料和设计方案;其次,在生产过程中要进行严格的质量控制和测试,确保产品符合相关标准的要求;最后,在产品出口时,需要进行相应的认证和测试,确保产品符合目标市场的安规要求。
总之,电源适配器的安规标准对于产品的质量和安全性至关重要,生产厂家需要了解和遵守相关的标准要求,确保产品符合相关的安规标准,从而保障产品在国际贸易中的顺利出口。
希望本文能为相关从业人员提供一些参考和帮助,谢谢阅读!。
开关电源安规温升标准
本标准旨在规定开关电源的安规温升标准,以确保其在使用过程中的安全性和可靠性。
1. 热耐受温度
开关电源的热耐受温度应符合以下要求:
* 开关电源在正常工作条件下,其内部最高温度不应超过85℃。
* 开关电源在最大负载条件下,其内部最高温度不应超过90℃。
2. 温升限制
温升限制是指开关电源在正常工作条件下,其内部温度与周围环境温度之差。
根据安规要求,开关电源的温升限制应符合以下要求:
* 开关电源在正常工作条件下,其内部温度与周围环境温度之差不应超过60℃。
* 开关电源在最大负载条件下,其内部温度与周围环境温度之差不应超过70℃。
3. 热设计要求
为了满足上述要求,开关电源的热设计应符合以下要求:
* 开关电源应具有良好的散热设计,确保热量能够有效地散发出去。
* 开关电源应具有良好的密封性,以防止外部热量侵入。
* 开关电源内部应设有过热保护装置,当内部温度过高时,应能够自动切断电源。
4. 测试方法
为了验证开关电源是否符合上述要求,可以采用以下测试方法:
* 对开关电源进行温升测试,在正常工作条件下,测量其内部温度与周围环境温度之差。
* 对开关电源进行过热保护测试,在高温条件下,模拟负载测试并监测开关电源是否能够自动切断电源。
电源安规标准电源安规标准是指电源设备在设计、生产和应用过程中需要遵循的一系列规范和标准。
这些标准旨在确保电源设备的安全性、可靠性和稳定性,以保障用户和设备的安全。
在国际上,电源安规标准通常由国际电工委员会(IEC)和国际电子工程师协会(IEEE)等组织制定和发布。
首先,电源安规标准涵盖了电源设备的设计和制造过程。
在设计阶段,电源设备需要符合一系列的电气参数和安全要求,如输入电压范围、输出电压稳定性、过载保护等。
此外,电源设备的外壳、接线端子、散热结构等也需要符合相关的安全标准,以防止电击、火灾等意外事件的发生。
在制造过程中,电源设备需要严格按照标准进行生产,确保产品质量和性能稳定性。
其次,电源安规标准还涉及了电源设备的应用和安装。
在使用过程中,电源设备需要符合一定的电磁兼容性(EMC)要求,以避免对周围设备和环境造成干扰。
此外,电源设备的安装和接线也需要按照标准进行,以确保设备的安全可靠运行。
另外,电源安规标准还包括了对电源设备的测试和认证要求。
在产品上市前,电源设备需要进行一系列的安全和性能测试,以确保产品符合相关标准和法规要求。
一些国家和地区还对电源设备实施强制性的认证制度,如中国的CCC认证、欧洲的CE认证等。
总的来说,电源安规标准是保障电源设备安全和可靠性的重要手段。
遵循这些标准不仅有助于提高产品质量,还能够减少安全事故的发生,保护用户和设备的利益。
因此,作为电源设备的设计者、生产者和用户,我们都应该严格遵守相关的标准和规范,共同维护电源设备市场的良好秩序。

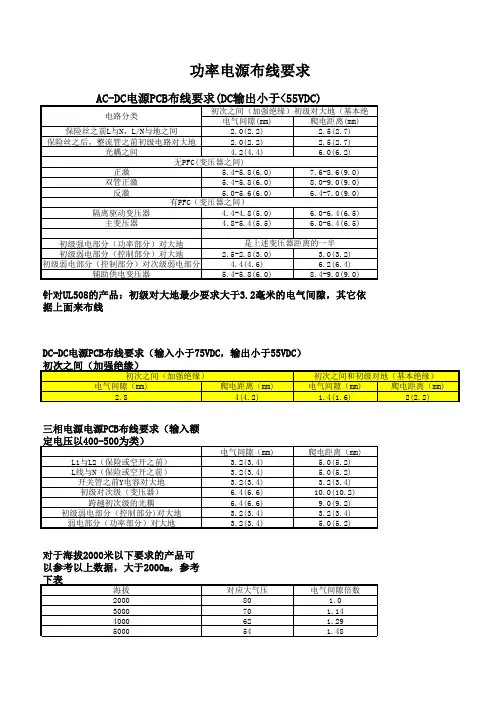

布线基本原则安全要求:1.安规要求安全距离:a.两线式:一次侧、二次侧安全距离:5.5mm min.(为防误差,预留6mm);加1.0mm破沟则4.5mm min.(为防误差,预留5mm)b.三线式:一次侧、二次侧安全距离:5.5mm min.(为防误差,预留6mm);加1.0mm破沟则4.5mm min.(为防误差,预留5mm)一次侧、FG安全距离:3.0mm min.(必须确定为FG,否则仍然要预留6mm;加1.0mm破沟则5mm)c.ACL、ACN安全距离:2.5mm min.(加1.0mm破沟则1.5mm min.)d.一次侧高压安全距离:1.5mm min.e.保险丝两端铜箔安全距离:2.5mm min.(加1.0mm破沟则1.5mm min.)2.PWB制作,布线最小距离:a.铜箔与铜箔:0.5mm min.b.铜箔与焊点:0.75mm min.c.焊点与焊点:1.0mm min.d.铜箔与板边:0.25mm min.e.孔边与孔边:1.0mm min.f.孔边与板边:1.0mm min.3.PWB制作,布线最小铜箔宽度:a.2oz:0.5mm min.;1oz:0.3mm min.b.电流承受力:1A/1.0mm min.(加锡则可减少为0.5mm min.)电气要求:1.一次侧电流路径:电路顺序;快捷方式(越短越佳)。
2.二次侧电流路径:电路顺序;快捷方式(越短越佳)。
3.CY1布线位置:一次侧接近大电容负端;二次侧接近变压器地端。
4.回授点布线位置:正回授端及负回授端接近输出端。
5.符合雷击测试要求:a.符合L-N 1KV;L(N)-FG 2KV(V 1.2/50uS、I 8/20uS):加07D471 Varistorb.符合L-N 6KV(500A):加07D471 Varistor、LF1加尖端放电、CY1加尖端放电c.符合L-N 6KV(3000A):加07D471 Varistor于Fuse前、LF1加尖端放电再并联雷击管(300V)*2 、CY1加尖端放电美观要求:1.转弯角度要求45度角。
医疗电源安规标准
医疗电源的安规标准主要包括以下几个方面:
1. 电源输出:医疗电源的输出应满足特定的电压、电流和功率要求。
常见的医疗电源输出为12V、24V或48V直流电。
2. 安全性规范:医疗电源需要符合相应的安全性规范,如IEC 60601系列标准。
这些标准规定了医疗电源的绝缘要求、电气
安全要求、接地要求、防护等级要求等。
3. 电磁兼容性要求:医疗电源需要符合电磁兼容性要求,如电磁辐射和电磁抗扰度。
医疗电源应能在医疗设备周围的电磁环境下正常工作,同时不产生对医疗设备正常工作的干扰。
4. 可靠性要求:医疗电源需要具备高可靠性,能够持续稳定地提供电源给医疗设备。
医疗电源需要通过质量控制和可靠性测试来确保其可靠性。
5. 符合国家和地区要求:医疗电源还需符合所在国家或地区的相关法规和要求。
总体来说,医疗电源的安规标准要求较高,主要考虑了医疗设备的使用安全、电气安全、电磁兼容性和可靠性等因素,以确保医疗电源能够正常运行并不对患者和医护人员造成任何危害。
开关电源安规要求内容开关电源是一种常见的电源供电设备,广泛应用于各个领域。
为了确保开关电源的安全性能和产品质量,制定了一系列的安规要求。
下面将详细介绍开关电源的安规要求内容。
1.电源输入参数:开关电源的输入电压范围、输入频率范围、输入电流、功耗等参数需要满足安规要求。
例如,输入电压范围通常要求在AC100V至240V之间,输入频率范围要求在50Hz至60Hz之间。
2.绝缘和耐压要求:开关电源需要具备良好的绝缘性能,以防止漏电等安全隐患。
安规要求通常规定了开关电源的接地和绝缘标准,包括绝缘电阻、绝缘强度和耐压等参数。
例如,绝缘电阻应大于100MΩ。
3.效率和功率因数:开关电源的效率和功率因数也是安规要求的重要内容。
高效率可以减少能源消耗,而良好的功率因数可以减少谐波污染。
通常要求开关电源的效率在80%以上,功率因数在0.9以上。
4.过流保护和过温保护:安规要求开关电源需要具备过流保护和过温保护功能,以避免过电流和过热导致的安全问题。
过流保护通常使用电流限流器或过电流保护器进行实现,而过温保护通常采用温度传感器进行监测。
5.安全认证:开关电源需要通过相关安全认证,以确保产品符合国家和国际安全标准。
常见的安全认证包括UL、CE、FCC和ROHS等。
UL安全认证通常用于北美市场,CE认证用于欧洲市场,FCC用于美国市场,ROHS 用于限制有害物质。
6.电子干扰:开关电源产生的电磁辐射和电磁感应对周围设备和系统造成干扰,因此安规要求开关电源需要满足一定的电磁兼容性要求。
这包括电磁辐射限值、电磁抗扰度等参数。
7.产品标识和说明:开关电源需要在产品上标注相应的安全标志和警示标志,清晰地说明产品的功率、电压等参数。
产品说明书中也需要详细介绍产品的使用方法、安装要求和注意事项,以便用户正确和安全地使用产品。
总结起来,开关电源的安规要求包括电源输入参数、绝缘和耐压要求、效率和功率因数、过流保护和过温保护、安全认证、电子干扰以及产品标识和说明。
