陶粒混凝土隔墙板安装施工方案

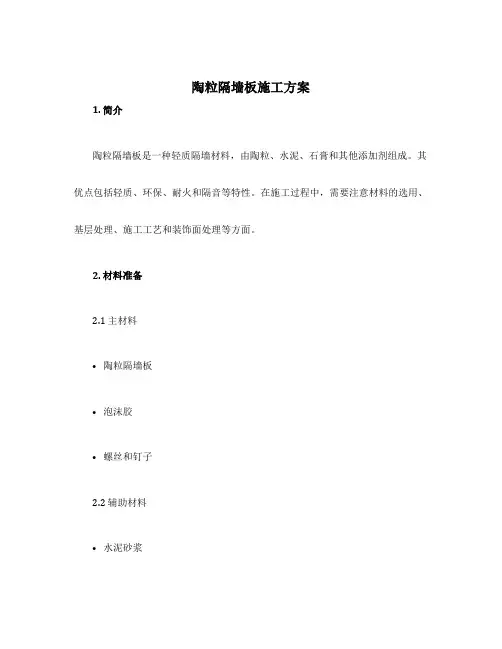

陶粒隔墙板施工方案1. 简介陶粒隔墙板是一种轻质隔墙材料，由陶粒、水泥、石膏和其他添加剂组成。

其优点包括轻质、环保、耐火和隔音等特性。

在施工过程中，需要注意材料的选用、基层处理、施工工艺和装饰面处理等方面。

2. 材料准备2.1 主材料•陶粒隔墙板•泡沫胶•螺丝和钉子2.2 辅助材料•水泥砂浆•石膏板•钢筋网•抹灰砂浆3. 施工步骤3.1 基层处理在施工前，需要进行基层处理，确保基层平整、无松动和湿润。

处理方法包括刮除老墙面、擦拭基层表面和喷水湿润等。

3.2 安装陶粒隔墙板3.2.1 确定板材尺寸和位置根据设计要求，确定陶粒隔墙板的尺寸和位置。

使用标尺和铅笔在墙面上进行标记。

3.2.2 刷涂泡沫胶在墙面和板材背面均匀刷涂泡沫胶。

刷涂泡沫胶的作用是增加陶粒隔墙板与基层之间的附着力。

3.2.3 安装陶粒隔墙板将涂有泡沫胶的陶粒隔墙板贴在墙面上，按标记的位置进行安装。

将板材按垂直方向，用螺丝或钉子固定在墙面上。

3.2.4 处理接缝在板材接缝处使用水泥砂浆进行填充，使接缝处平整。

确保接缝处没有空隙和凸起。

3.3 安装石膏板3.3.1 尺寸和位置确定根据设计要求，确定石膏板的尺寸和位置。

使用标尺和铅笔在墙面上进行标记。

3.3.2 安装钢筋网在石膏板的背面涂抹一层薄薄的水泥砂浆，然后将钢筋网平铺在石膏板上，用钉子固定。

3.3.3 安装石膏板将石膏板贴在墙面上，按标记的位置进行安装。

用螺丝固定石膏板。

3.3.4 处理接缝使用抹灰砂浆对石膏板的接缝进行处理，使其平整。

确保接缝处没有空隙和凸起。

3.4 装饰面处理在陶粒隔墙板和石膏板的表面涂抹装饰面材料，如乳胶漆或石膏抹面。

根据设计要求，进行刷涂和抹平。

4. 注意事项4.1 材料质量在购买材料时，注意选择优质的陶粒隔墙板、水泥、石膏板和其他辅助材料。

确保材料能够达到设计要求和相关的标准。

4.2 基层处理基层处理是施工成功的关键。

要确保基层平整、无松动和湿润，以提高隔墙板的附着性能。

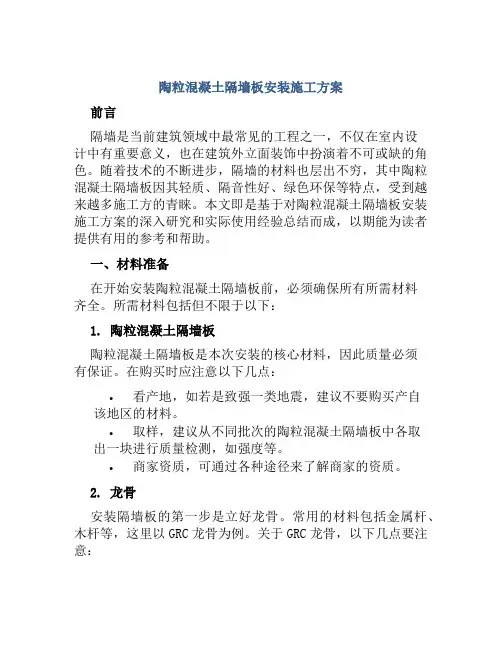

陶粒混凝土隔墙板安装施工方案前言隔墙是当前建筑领域中最常见的工程之一，不仅在室内设计中有重要意义，也在建筑外立面装饰中扮演着不可或缺的角色。

随着技术的不断进步，隔墙的材料也层出不穷，其中陶粒混凝土隔墙板因其轻质、隔音性好、绿色环保等特点，受到越来越多施工方的青睐。

本文即是基于对陶粒混凝土隔墙板安装施工方案的深入研究和实际使用经验总结而成，以期能为读者提供有用的参考和帮助。

一、材料准备在开始安装陶粒混凝土隔墙板前，必须确保所有所需材料齐全。

所需材料包括但不限于以下：1. 陶粒混凝土隔墙板陶粒混凝土隔墙板是本次安装的核心材料，因此质量必须有保证。

在购买时应注意以下几点：•看产地，如若是致强一类地震，建议不要购买产自该地区的材料。

•取样，建议从不同批次的陶粒混凝土隔墙板中各取出一块进行质量检测，如强度等。

•商家资质，可通过各种途径来了解商家的资质。

2. 龙骨安装隔墙板的第一步是立好龙骨。

常用的材料包括金属杆、木杆等，这里以GRC龙骨为例。

关于GRC龙骨，以下几点要注意：•规格，建议选择型号高度不小于50mm，长不小于3m，厚不小于5mm的龙骨，并在安装前对其表面进行检查，以确保龙骨表面平整度达标。

•尺寸，根据隔墙板的尺寸定制。

•强度，指的是龙骨的承重能力和弯曲能力，选用时应当考虑隔墙板的重量和距离，并以承重最大的地方为准。

3. 防火布防火布起到隔离烟雾、灰尘的作用，并能增强墙体的防火性能。

购买防火布时不妨关注以下几点：•材质，建议选择无机纤维、阻燃不燃的高纯材质。

•厚度，以保温隔热性能为最佳，一般在0.5mm至1.2mm之间。

•宽度，与隔墙板厚度相同即可。

4. 墙体固定件墙体固定件是固定隔墙板、龙骨的重要部件，也是支撑隔墙板安装所需的保证。

在选择墙体固定件时需要注意以下几点：•规格，根据隔墙板、龙骨以及墙体材料的厚度进行选择。

•材料，常用的材料有不锈钢、铝合金等，可以根据实际需求进行选择。

•适用范围，墙体固定件要根据需要选取不同的型号，以满足墙体的不同要求。

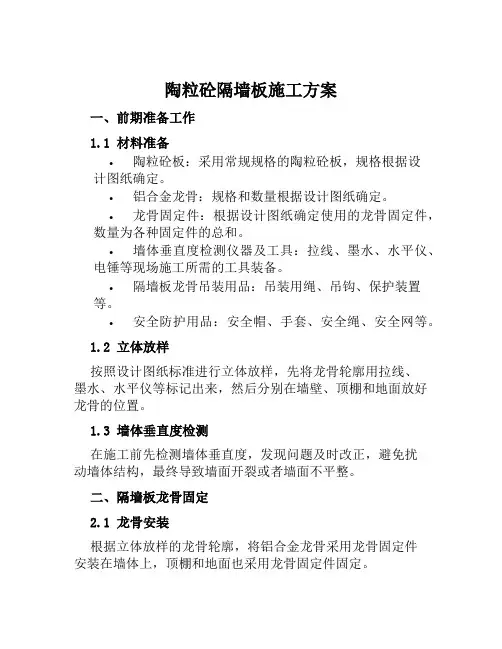

陶粒砼隔墙板施工方案一、前期准备工作1.1 材料准备•陶粒砼板：采用常规规格的陶粒砼板，规格根据设计图纸确定。

•铝合金龙骨：规格和数量根据设计图纸确定。

•龙骨固定件：根据设计图纸确定使用的龙骨固定件，数量为各种固定件的总和。

•墙体垂直度检测仪器及工具：拉线、墨水、水平仪、电锤等现场施工所需的工具装备。

•隔墙板龙骨吊装用品：吊装用绳、吊钩、保护装置等。

•安全防护用品：安全帽、手套、安全绳、安全网等。

1.2 立体放样按照设计图纸标准进行立体放样，先将龙骨轮廓用拉线、墨水、水平仪等标记出来，然后分别在墙壁、顶棚和地面放好龙骨的位置。

1.3 墙体垂直度检测在施工前先检测墙体垂直度，发现问题及时改正，避免扰动墙体结构，最终导致墙面开裂或者墙面不平整。

二、隔墙板龙骨固定2.1 龙骨安装根据立体放样的龙骨轮廓，将铝合金龙骨采用龙骨固定件安装在墙体上，顶棚和地面也采用龙骨固定件固定。

在墙体安装时需要注意固定件的距离和安装深度，以及固定件的选择和数量，在顶棚和地面安装时需要注意格栅的间距和颜色的搭配，要保证整体美观。

2.2 校正调整在固定好龙骨后，需要根据实际情况进行校正调整，特别是在不规则结构上，没有规律的几何控制点和结构偏差，需要通过具体情况灵活调整龙骨位置和角度，使龙骨严格垂直。

2.3 隔墙板吊装将隔墙板吊装到安装好的铝合金龙骨上，使用吊装用品进行吊装，注意吊装的安全和保护措施。

2.4 端边部处理在隔墙板铺设的最后，需要处理好端边部，保证木龙骨露出的长度和宽度都一致，端部交接处平直，板材长度都达到设计要求，避免裂缝和倾斜的情况。

2.5 表面处理在隔墙板铺设完成之后，需要对表面进行处理，将隔墙板根据设计要求进行整体的表面处理，如磨砂，喷涂，上壁纸，墙纹等。

三、施工注意事项3.1 安全安全第一，要做好相关安全措施的准备工作，采取必要的安全措施，提高施工安全保障。

3.2 现场保护在施工现场开工前，对场地进行排查和判断，处理好各种现场保护问题，防止施工安全事故的发生。

陶粒混凝土轻质墙板安装方案1．材料准备本工程采用厚陶粒混凝土轻质条板，建筑用胶及贴缝用耐碱网格布，1.5 目直径0 。

9mm 热镀锌钢丝网。

2．施工工具固定用热镀锌U 型卡具、L 型卡具,带横向角铁的撬棒，木工板锯及抹灰板、靠尺、木楔等。

3．作业准备根据设计要求及相关图集规范将板材及其他料具备齐待用。

根据图纸要求，在地面弹出隔墙位置线及门位置。

将要安装条板的位置地面清理干净、整平，用墨线弹出条板的中心线及边线。

在隔墙板顶相应的梁板底面也弹出条板的安装边线，用激光投线仪校正。

将安装面粘结部位清理干净，凸出部分剔凿平整。

1．轻质墙板安装1)拌制M10 专用粘结砂浆：按配合比均匀拌合，稠度适中。

2)与轻质墙板相接触的混凝土梁、柱等用M10 专用水泥砂浆填充密实。

3)墙板与墙板之间均用M10 专用水泥砂浆进行粘结。

4)墙板安装:先沿边线在楼面铺设一层专用粘结砂浆，再由两人将墙板扶正就位;就位后由一人拿撬棒在一侧推挤，准确对线。

一人用撬棒将墙板撬起,边撬边挤，并通过撬棒的移动，使墙板移在线内，使粘结砂浆均匀填充接缝(以挤出浆为宜)，一人准备木楔,拿好木锤，待对准线的时候，撬棒撬起墙板不动，板下用木楔固定,待砂浆用板条压实，板上部用厚度3mm 的U 型镀锌钢板卡固定，钢板卡间距不大于600mm。

5)木楔以两个为一组，每组墙板底打两组，固定墙板时用木锤在板底两边徐徐打入木楔，木楔位置应选择在墙板实心肋位处，以免造成墙板破损,为便于调校应尽量打在墙板两侧。

木楔紧固后替下撬棒便可松手。

6)由于墙板对线就位为粗调校,加上木楔紧固时稍有微小错位，一般需重新调校即微调(一般在5mm 以内的平整度调整) ,板下端可通过锤打木楔使之调整在允许偏差范围以内。

调校时一人手拿靠尺紧靠墙板面测垂直度、平整度，另一手拿锤击打木楔.调整墙板顶部不平处：一人拿靠尺,另一人拿木方靠在墙板上，用铁锤在木方上轻轻敲打校正(严禁用铁锤直接击打墙板)重复检查平整度、垂直度，直至达到要求为止，校正后用刮刀将挤出的胶浆刮平补齐，然后安装下一块墙板,直至整幅墙板安装完毕。

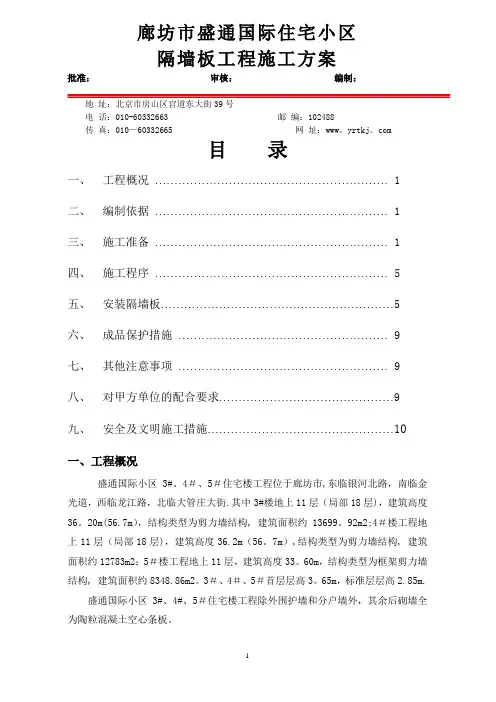

廊坊市盛通国际住宅小区隔墙板工程施工方案批准：审核：编制：地址：北京市房山区官道东大街39号电话：010-******** 邮编：102488传真：010—60332665 网址：www。

yrtkj。

com目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1二、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1三、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1四、施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5五、安装隔墙板⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5六、成品保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9七、其他注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 9八、对甲方单位的配合要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9九、安全及文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 一、工程概况盛通国际小区3#、4＃、5＃住宅楼工程位于廊坊市,东临银河北路，南临金光道，西临龙江路，北临大管庄大街.其中3#楼地上11层（局部18层)，建筑高度36。

20m(56.7m），结构类型为剪力墙结构, 建筑面积约13699。

92m2;4＃楼工程地上11层（局部18层)，建筑高度36.2m（56。

7m）,结构类型为剪力墙结构, 建筑面积约12783m2；5＃楼工程地上11层，建筑高度33。

60m，结构类型为框架剪力墙结构, 建筑面积约8348.86m2。

3＃、4＃、5＃首层层高3。

65m，标准层层高2.85m.盛通国际小区3#、4#、5＃住宅楼工程除外围护墙和分户墙外，其余后砌墙全为陶粒混凝土空心条板。

二、编制依据（1）《建筑构造通用图集、墙身-轻隔墙》88J2—7（2）《高层民用建筑设计防火规范》GB50045-95（3) 《民用建筑隔声设计规范》DBJ118—88(4）《住宅内隔墙轻质条板》JG/T3029—95（5) 工程施工图纸及甲方技术要求（6）本公司外墙外保温体系施工工艺规程三、施工准备：1、陶粒混凝土空心条板2、水泥:425普通硅酸盐水泥。

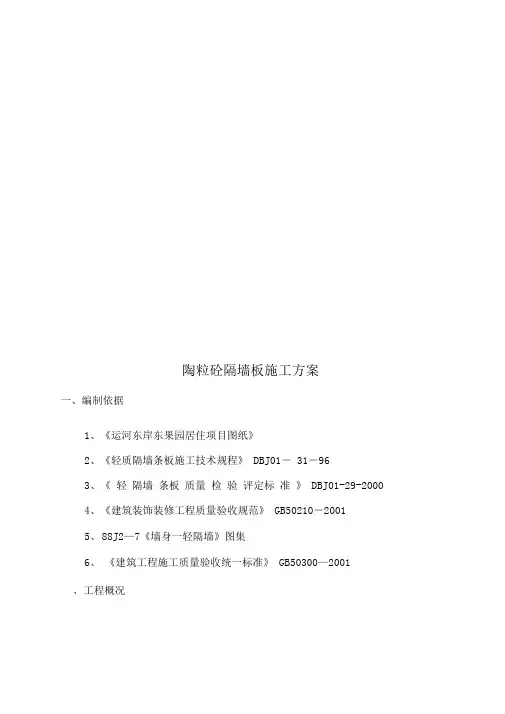

陶粒砼隔墙板施工方案一、编制依据1、《运河东岸东果园居住项目图纸》2、《轻质隔墙条板施工技术规程》DBJ01－31－963、《轻隔墙条板质量检验评定标准》DBJ01-29-20004、《建筑装饰装修工程质量验收规范》GB50210－20015、88J2—7《墙身一轻隔墙》图集6、《建筑工程施工质量验收统一标准》GB50300—2001、工程概况本工程为通州区运河东岸果园居住项目北区工程，总建筑面*积103003m2,分为6橦主楼和一座地下车库，其中地上建筑面积75392吊，地下建筑面积27611 mt其中，主楼地下二层，地上1#为25层、2#为29层、3#32层、4#为18层、5#为25层、10#地下一层、地上为18层，为全现浇剪力墙结构。

本工程图纸设计中地上部分100厚隔墙均采用100厚陶粒隔墙板安装。

三、施工工艺及要求施工材料和工具准备*3.1.1 陶粒隔墙板材料：由专业厂家生产的成品100厚陶粒隔墙板（参见88J2—7《墙身一轻隔墙》图集），其原材合格证、准用证及检验报告均符合要求，板上的木砖及埋件已预留，相关的技术指标参数如表1所示。

3.1.2 胶粘剂水泥类胶粘剂，用于陶粒隔墙板与基体结构的固定、板缝处理、板缝及墙面转角处玻纤布的粘结。

粘结砂浆配合比为：JD851胶：普通水泥：中砂二1 : 2:其初凝时间》，粘结强度表1陶粒隔墙板的性能3.1.3 耐碱涂塑玻纤布：用于板缝的处理布重》80g/m2，网格为8目/英寸。

断裂强度：（经向，N/50 300N。

3.1.4固定件：L型及U型铁卡子。

3.1.5 工具：无齿剧、射钉枪及配套材料、刀具、皮槽、托板、水桶、2m 托线板、钢卷尺、橡皮锤、钢丝刷、木楔、扫帚等。

作业条件3.2.1结构已验收，墙面弹出建筑+1m控制线；地面弹出隔墙板位置及门洞位置控制线。

3.2.2操作地点环境温度在5C以上，穿墙电管已矫正、300高接线盒已安装到位。

所有门洞口两边要用专用盲孔板安装。

一、工程概况轻质陶粒墙板是一种新型的轻质隔墙材料，具有轻质、隔音、防火、保温等特点，广泛应用于各类建筑物的室内隔墙、室外墙体及防火屋顶等。

本施工方案针对轻质陶粒墙板的安装施工进行详细阐述。

二、施工准备1. 材料准备：轻质陶粒墙板、水泥、中砂、建筑胶、聚合物砂浆、U型钢卡、射钉、木楔、钢筋等。

2. 工具准备：切割机、水平尺、直靠尺、铁撬、吊锤、激光放线仪、运板小车、塔吊等。

3. 人员准备：施工人员、技术人员、质量员、监理等。

三、施工流程1. 施工前期准备（1）检查框架是否符合规范，达到设计标准的强度。

（2）将楼层需要进行的工作面进行干净的冲洗，检查楼板的密实度。

（3）墙面没有进行粗略的抹灰装修，楼板底面必须保持干净。

（4）图纸和施工人员进行交底，让施工人员了解施工过程。

（5）对特殊工作任务的人员进行审核，确保技术水平达到要求。

2. 施工安排（1）建立完整的管理体系，确保工作有序进行。

（2）施工准备工作到位，技术人员要求落实到位，电源安全，线路问题解决。

（3）材料进场严格把关，设备检查细心，确保设备正常运行。

（4）建立质量把关小组，材料不合格不得施工，上道工序未交接不得进行下道工序。

3. 施工步骤（1）根据建筑设计图纸对墙板进行排版，工厂根据排版图进行墙板的生产。

（2）墙板运输至施工现场后，通过塔吊卸车，用运板小车将墙板通过施工电梯运至各楼层。

（3）安装工人经过培训合格后上岗。

（4）测量放线，按图纸要求，在楼地面及对应的梁或板底用激光放线仪弹出板位置线，辅助吊锤复核垂直度。

（5）地面、墙板阴阳榫清理，安装墙板前提前清洗清理板的阴阳榫及已放线的墙位置。

（6）卫生间等有水房间按设计要做200mm高混凝土反边。

（7）墙面U型钢卡安装，墙板与结构墙、柱采用U形钢卡加固，在墙、柱上每800mm～1000mm定位一个，采用射钉将U形钢卡固定。

（8）顶胶安装及抹接板砂浆，芯孔封堵。

（9）立板，板底部木楔固定，校板顶部打U型卡，进行下一块墙板安装。

轻质陶粒混凝土条板内隔墙安装施工工法轻质陶粒混凝土条板内隔墙安装施工工法一、前言轻质陶粒混凝土条板内隔墙安装施工工法是一种应用于建筑领域的新型内隔墙施工方法。

该工法采用轻质陶粒混凝土条板作为隔墙材料，通过特定的工艺和技术措施，实现了轻质、高强度、隔音隔热、防火等功能的内隔墙施工。

二、工法特点1. 轻质：采用轻质陶粒混凝土条板作为隔墙材料，相比传统砖墙更轻便，可以减轻建筑物自重，降低地基等结构负担。

2. 高强度：陶粒混凝土条板具有良好的强度和稳定性，可以承受一定的荷载并保持结构的稳定。

3. 隔音隔热：由于陶粒的多孔性结构，轻质陶粒混凝土具有良好的隔音和隔热性能，能够有效地降低室内外噪音的传递，提高建筑物的舒适度。

4. 防火：轻质陶粒混凝土条板采用耐火材料制作，具有优异的抗火性能，能够有效地延缓火焰蔓延，增加建筑的安全性。

三、适应范围轻质陶粒混凝土条板内隔墙适用于各种住宅建筑、商业建筑、办公楼等建筑物的内隔墙施工，尤其适用于对隔音、隔热要求较高的建筑。

四、工艺原理施工工法与实际工程之间的联系是通过选材、制板、安装等环节实现的。

首先，在选材阶段要求采购符合国家标准的轻质陶粒混凝土条板，保证质量可靠；然后，在制板阶段要求采用标准的制板工艺，确保板材的规格、尺寸和质量；最后，在安装阶段要求采用专业的安装技术，保证隔墙的稳定性和完整性。

通过这样的工艺流程和技术措施，可以使轻质陶粒混凝土条板内隔墙施工工法具备良好的理论依据和实际应用。

五、施工工艺1. 准备工作：对施工现场进行清理，整理施工材料和机具设备。

2. 安装扣件：根据设计图纸要求，在墙体结构上安装扣件，作为陶粒混凝土条板的固定点。

3. 制板安装：将预制的轻质陶粒混凝土条板按照设计需求进行安装，采用水泥砂浆或特定粘接剂进行固定。

4. 补缝处理：在条板的连接处和板与墙体接缝处进行补缝处理，确保隔墙的整体性和外观效果。

5. 整体检查：对已安装的隔墙进行整体检查和验收，确保施工质量符合设计要求。

陶粒徐砌块及陶粒混凝土隔墙板施工方案陶粒後砌块1、工艺流程：屜--丽-一|摆砖摞底|一一|立皮数杆、砌诙丽一一|构造柱卜浇I阙一I上水平缝后塞膨标函2、施工要点：1）、砌筑前先浇筑细石混凝土基座，高150mm。

2）、墙体拉接钢筋间距、强度必须符合要求，保证结缝处不开裂。

3）、砌筑时填充墙必须遵循“反砌”原则，每皮砌块底部朝上砌筑，上下皮应错缝搭砌，搭砌长度一般为砌块长度的l/2o如上下皮砌块不能对孔砌筑时，搭砌长度也不应小于砌块90mm,如不能满足上述要求时，应在水平灰缝预埋266拉结筋，拉结筋宜沿墙全长贯通设置。

竖向通缝不应大于2皮砌块。

4）、轻骨料混凝土小型空心砌块填充墙砌体的竖向灰缝宽度和水平灰缝厚度应8〜12mm。

砌筑时的铺灰长度不得超过800mm。

5）、填充墙砌体的水平灰缝应平直，按净面积计算的砂浆饱满度不小于80%。

竖向灰缝应釆用加浆方法，使砌砂浆饱满，严禁用水冲浆灌缝，不得出现假缝、瞎缝、透明缝。

竖缝的饱满度不低于80%。

6）、当后砌墙的长度大于4米时，应在转角及长度中部每隔4000mm设置一根构造柱，转角构造柱尺寸为墙厚blmmX墙厚b2mnio长度中部造柱尺寸为墙厚bX240mm,配筋：竖筋4中12,箍筋4>6@200。

三、陶粒混凝土隔墙板1、工艺流程：嗣—-HH——|安装U型卡|—|配制胶粘剂|——|安装隔墙板--安装门窗框|~|板缝处刑——|板面装修2、施工要点：1）、清理：清理隔墙板与顶面、地面、墙面的结合部位，将浮灰、砂、土等杂物清除干净，凡凸出墙面的砂浆、混凝土块等必须剔除并扫净，结合部位尽力找平。

2）、放线：在地面、墙面及顶面根据设计位置，弹好隔墙水平双面边线及门窗洞口线，弹出立面垂直线，弹出顶面连接线，并按板宽分档。

3）、按厂家设计的配板图复核进场板块的尺寸、预埋件，并检查板块有无缺陷不合格产品不得使用。

4）、安装U型卡：按设计要求用U型卡子固定条板的顶端。

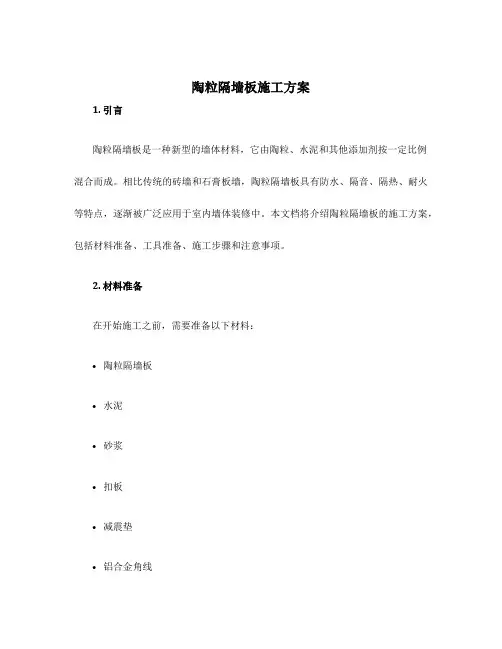

陶粒隔墙板施工方案1. 引言陶粒隔墙板是一种新型的墙体材料，它由陶粒、水泥和其他添加剂按一定比例混合而成。

相比传统的砖墙和石膏板墙，陶粒隔墙板具有防水、隔音、隔热、耐火等特点，逐渐被广泛应用于室内墙体装修中。

本文档将介绍陶粒隔墙板的施工方案，包括材料准备、工具准备、施工步骤和注意事项。

2. 材料准备在开始施工之前，需要准备以下材料：•陶粒隔墙板•水泥•砂浆•扣板•减震垫•铝合金角线3. 工具准备为了顺利进行施工，需要准备以下工具：•级尺•水平仪•铅笔•锤子•打孔机•手锯4. 施工步骤4.1 准备工作在施工之前，要先确定墙体的尺寸和位置，并标记出墙板的安装位置。

使用水平仪和级尺进行测量，使用铅笔在墙体上做出标记。

4.2 墙体处理在墙体上先进行必要的处理工作。

对于旧墙面，需要把表面的砖瓦、涂料等杂物清理干净，确保墙面平整。

对于新墙面，可以直接开始施工。

4.3 安装铝合金角线将铝合金角线按照标记好的位置贴在墙角上，并使用水平仪进行调整，确保铝合金角线的垂直度和水平度。

使用打孔机在角线的固定孔位打眼，并用打击钉固定角线。

4.4 粘贴减震垫将减震垫铺贴在墙体上，确保减震垫与地面紧密贴合。

减震垫能够有效隔离墙体与地面的震动，增加墙体的稳定性。

4.5 切割陶粒隔墙板根据墙体的尺寸，在陶粒隔墙板上进行标记，并使用手锯将墙板切割成适当的尺寸。

注意，切割时要佩戴好防护眼镜和手套。

4.6 上胶粘贴墙板将切割好的陶粒隔墙板涂上胶水，然后粘贴在墙体上，并用锤子轻轻敲打墙板，以确保墙板与墙体密贴。

4.7 补齐缝隙在墙板之间的缝隙中填充砂浆，以增加墙体的牢固性和隔音性能。

使用拓片刀将砂浆抹平，并用湿布擦拭墙板表面。

4.8 安装扣板根据需要，可以在墙板上安装扣板，以增加墙面的美观和挂挂件的便利性。

将扣板用螺丝固定在墙板上即可。

5. 注意事项•施工前要对墙体进行必要的处理，确保墙面平整。

•施工时要注意安全，佩戴好防护眼镜和手套。

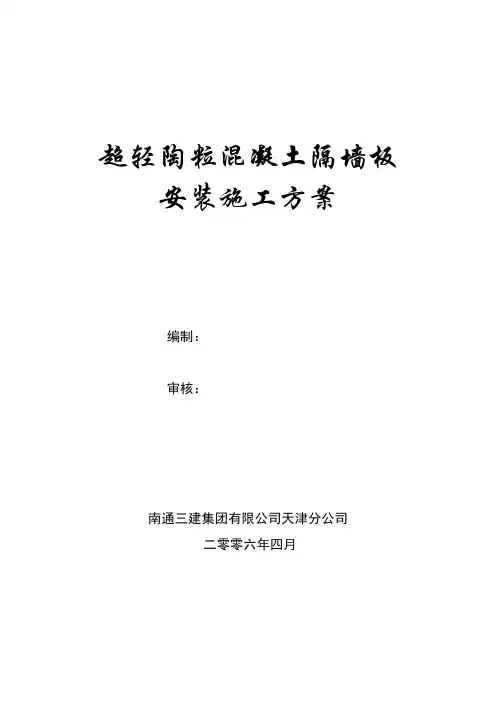

超轻陶粒混凝土隔墙板安装施工方案编制：审核：南通三建集团有限公司天津分公司二零零六年四月目录一、工程概况 (2)二、安装工艺 (2)三、注意事项 (3)四、不同部位墙板安装方法 (3)五、安全文明施工注意事项 (4)六、本方案未尽事宜按国家的有关规范执行。

(4)七、附图 (4)一、工程概况贻成·尚海国际工程为高层住宅小区，该小区高层住宅的结构类型为剪力墙结构，外墙采用250mm或200mm厚轻集料砼空心砌块填充，内墙采用200（150）mm厚轻集料砼空心砌块及100厚轻质抽空隔断板填充。

隔墙板待结构完成1/2后由下而上逐层施工。

二、安装工艺1.清理基层。

2.弹地面墙板线。

3.将地面线用线坠返到顶板上（或梁底面）。

4.用撬棍将墙板安装就位。

5.用射钉将直角卡子固定好墙板。

6.用木楔将板根部垫实。

7.一面墙板竖立后用2m靠尺将墙板逐块调平找正。

8.将根部木楔之间缝隙用1：3水泥砂浆填实刮平。

9.将板顶两侧用108胶泥调实抹平。

10.再用108胶泥（浆糊）贴竖向接缝带并用1：2水泥细砂浆（注意加胶）将竖缝凹槽刮平压光。

11.待根部水泥砂浆凝固后将木楔取出，再用1：3水泥砂浆将木楔孔洞填实刮平。

12.对水泥砂浆进行适当养护。

三、注意事项1.必须将直角卡用射钉固定在板边母槽及板顶部位（图1）。

2.接缝带必须将两个板边凹槽铺满粘贴牢固，要做到将接缝带网格中间涂满胶泥（图2）。

3.板缝必须认真抹浆，要抹满、抹实，胶泥稠度要适宜。

4.如电工必须在墙板打洞，注意一定先用切割机将洞切成井字形，然后再轻轻剔凿。

严禁用锤猛击（图3）。

5.安装完的墙板一定要坚实牢固，不得松动、裂缝；墙板的竖直、平整必须符合JQ-3209-95标准。

四、不同部位墙板安装方法1.门窗口：必须要用专门制作的门框板进行安装，有过梁板的门窗口，应用专门制作过梁板进行安装（图4）。

2.设计有拐角的墙板，应用专门制作拐角板进行安装，切忌随意代用。

轻质陶粒混凝土条板隔墙安装工法（JS/BZ-GF01/ZX-05）随着墙体改革的进展，用于建筑的分室、分户等非承重隔墙，已逐渐由传统的砌筑空心砖、粘土砖、板条抹灰，向各种轻质板材、轻质砌块等轻质隔墙发展。

轻质陶粒混凝土条板作为板材式轻质隔墙的一种，已得到了广泛的应用。

以下根据我们在交大嘉园商住楼隔墙板施工的工程实践，总结出本轻质陶粒混凝土隔墙施工方法。

1.特点轻质陶粒混凝土条板是以水泥为胶结料和轻质陶粒为骨料，加水拌制而成的轻质陶粒混凝土实心条板，板内配制钢丝网片，标准板厚为60mm。

与其它轻质隔墙板一样，具有如下特点：（1）自重轻；（2）墙身薄；（3）施工方便、有利于建筑工业化；（4）组合灵活。

根据隔声、隔热等要求，可以组合成60厚、140厚、160厚等多种室内分户、分室隔墙。

2.适用范围适用于居住建筑中非承重内隔墙，如分室、分户隔墙，也可用于层高3.2m以内的公共建筑内非承重隔墙。

3.施工前期准备(1)排板设计仔细阅读图纸，明确待安装隔墙板（本文均指轻质陶粒混凝土条板）的位置，各安装位置楼层结构净空尺寸，待安装隔墙厚度、是否有隔声隔热要求，隔墙上门窗洞口尺寸、位置等；选定隔墙板厂家，同时明确选定厂家所生产的隔墙板板材规格。

根据厂家的不同，其能加工的轻质陶粒混凝土条板规格可能不同，但通常如下：mm）注：h指使用位置结构净空；b指门窗洞口宽度；根据图纸进行排板设计，出隔墙板加工表，供厂家工厂生产预制；进行预埋铁件设计，常用预埋铁如下图：图（一）(2)隔墙板板材生产加工及进场检验：板材由厂家根据加工规格表在工厂预制，并养护到规定强度后运输至现场使用。

隔墙板生产原材要求：*水泥：32.5普通硅酸盐水泥，材质符合国标GB175-85的要求；*钢材： b4乙级冷拔低碳钢丝，其强度标准值不低于550N/mm2 ；*陶粒：干密度400 ~ 600kg/mm3，筒压强度不低于3MPa隔墙板配筋，如下图（二）注：配筋位置需准确，保证10厚保护层。

目录一、工程概况 (3)二、施工范围及安装标准 (3)三、工程材料使用 (3)四、施工准备 (3)五、主要施工方法及技术措施 (3)六、垂直运输 (7)七、墙体工程验收 (8)八、施工技术、安全保证 (8)九、安全消防措施 (9)十、安全、质量保证体系 (12)一、工程概况：1、工程名称：南京万科G83地块项目二期2、工程地址：南京市江宁区双龙大道以东，清水亭东路以北3、建设单位：南京裕茂置业有限公司4、设计单位：南京长江都市建筑设计股份有限公司5、监理单位：江苏省经纬建设监理中心6、施工单位：通州建总集团有限公司二、施工范围及安装标准：1、轻骨料圆孔隔墙板安装施工范围：按照图纸要求；2、材料规格：规格2700~1600mm*600mm*90mm；3、施工安装标准：达到江苏省轻骨料陶粒轻隔墙施工技术规程质量标准。

三、工程材料使用：1、主料：增强轻骨料陶粒轻隔墙条板符合江苏省轻隔墙条板质量检验评定标准质量标准。

2、辅料：胶粘结剂、抹面砂浆、玻纤网格接缝带。

四、施工准备：1、由总包向陶粒板生产厂家进行书面，并提供相关图纸，厂家按照图纸进行放样，提前安排生产异型产品，并向项目部报审施工方案文本。

2、按照工艺流程和设计要求，由项目部在墙面、地面进行弹放位置线、控制线。

3、施工班组按照施工技术规程做好施工准备，并确保按线施工。

五、主要施工方法及技术措施：1、按照建筑设计标准化办公室的“条板轻隔墙构造图集”及“建筑构造通用图集”（88J2《七》、88J2—X7）中有关构造做法及技术规程进行施工。

2、主要结点做法（见图一）U型钢卡砼楼顶板射钉隔墙板木楔子砼楼地板细石砼填实图一注：隔墙板底部安装时，板材与地面或导墙塞缝大于20～30mm 用细石砼或专用塞缝剂填实。

3、产品进入工地施工前，应报监理和甲方验收合格后方可使用。

4、隔墙板安装前应对隔墙板进行检查，凡外型尺寸超出允许偏差或有严重缺陷的不合格产品，不得使用。

蒸压钢筋陶粒混凝土板安装方案:陶粒混凝土项目名称陶粒轻质内隔墙板施工方案（项目效果图）编制人: 审核人: 审批人: 目录一、编制依据1二、工程概况1三、结构概况1四、施工部署24.1施工目标2 4.2施工准备2五、施工工艺与施工方法35.1工艺流程 3 5.2主要施工方法 4 5.3施工要点 7六、技术质量保证措施76.1 出厂检验 7 6.2 运输监管 8 6.3 墙板安装质量保证措施 8 七、安全、文明施工管理措施9八、成品保护9九、退场垃圾清理9蒸压钢筋陶粒混凝土板安装方案1、编制依据（1）《施工图纸》（2）《建筑工程施工手册》（3）《建筑工程施工质量验收统一标准》GB50300（4）《建筑装饰装修工程质量验收规范》GB 50210（5）《建筑用轻质隔墙条板》GB/T23451 （6）《建筑轻质条板隔墙技术规程》JGJ/T1572、工程概况NO.20XXG23地块房地产开发项目1#~14#、地下车库、门卫、基层社区中心系由合南京海融房地产开发有限公司投资开发建设的住宅工程，位于南京市江宁区信诚大道以南，金德路以东。

NO.20XXG23地块房地产开发项目含1#--14#楼十四栋小高层，及附属一处一层地下室（含人防）、一层门卫和四层社区中心。

主楼为剪力墙结构，地下室、社区中心、及门卫为框架结构。

总建筑面积：88389.7㎡。

3 结构概况本轻质陶粒内隔墙板规格为2550×600×100、2550×600×200（单位：mm），抗压强度大于等于5.0MP。

选用以42.5级普通硅酸盐水泥、陶粒、粉煤灰等为主要原料，辅助以低碳冷拨钢丝、增强纤维进行工厂化生产的空心条板。

主要特点是具有很好的防水、防火、保温性能，强度高、施工方便、工期短，可根据工程设计要求，适用于分户、分室隔墙。

施工重点与难点：轻质条板与楼板底部连接及转角处采用专用粘接剂连接，饰面按工程设计，门框靠门一侧加设预埋。
