三菱PLC功能指令解读

1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P71 D+ (S1+1,S1)+(S2+1,S2)→(D+1,D)72 D+P73 D- (D+1,D)-(S+1,S)→(D+1,D)74 D-P75 D- (S1+1,S1)-(S2+1,S2)→(D+1,D)76 D-P77 * (S1)×(S2)→(D+1,D)78 *P79 / (S1)/(S2)→商(D), 余数(D+1)80 /P81 D* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)82 D*P83 D/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)84 D/P85 B+ (D)+(S)→(D)86 B+P87 B+ (S1)+(S2)→(D)88 B+P89 B- (D)-(S)→(D)90 B-P91 B- (S1)-(S2)→(D)92 B-P93 DB+ (D+1,D)+(S+1,S) →(D+1,D)94 DB+P95 DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D)96 DB+P97 DB- (D+1,D)-(S+1,S)→(D+1,D)98 DB-P99 DB- (S1+1,S1)-(S2+1,S2)→(D+1,D) 100 DB-P101 B* (S1)×(S2)→(D+1,D)102 B*P103 B/ (S1)/(S2)→商(D),余数(D+1) 104 B/P105 DB* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)107 DB/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)108 DB/P109 INC (D)+1→(D)110 INCP111 DINC (D+1,D)+1→(D+1,D)112 DINCP113 DEC (D)-1→(D)114 DECP115 DDEC (D+1,D)-1→(D+1,D)116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D)120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D)124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2)141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M9052 ON时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D)163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D)169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D)175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D)181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位) 187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位) 191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位) 195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位) 199 DRCLP3 移位指令200 SFR n位右移201 SFRP202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO246 DFROP247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII 码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT 270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ONM9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始(对应D9108)M9109 步转移监控定时器起始(对应D9109)M9110 步转移监控定时器起始(对应D9110)M9111 步转移监控定时器起始(对应D9111)M9112 步转移监控定时器起始(对应D9112)M9113 步转移监控定时器起始(对应D9113)M9114 步转移监控定时器起始(对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值)D9208 通讯扫描时间(最小值)D9209 通讯扫描时间(当前值)D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16)D9213 就地站运行状态(17~32)D9214 就地站运行状态(33~48)D9215 就地站运行状态(49~64)D9216 就地站出错检测(1~16)D9217 就地站出错检测(17~32)D9218 就地站出错检测(33~48)D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16) D9225 主站与从站和远程I/O站之间的初始通讯(17~32) D9226 主站与从站和远程I/O站之间的初始通讯(33~48) D9227 主站与从站和远程I/O站之间的初始通讯(49~64) D9228 就地站或远程I/O站出错(1~16)D9229 就地站或远程I/O站出错(17~32)D9230 就地站或远程I/O站出错(33~48)D9231 就地站或远程I/O站出错(49~64)D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测各种软元件一览表项目A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A2U,A3UA4U I/O软元件点256 512 1024 2048 8192输入继电器X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M2048~8191 特殊继电器(256点)M9000~M9255锁存继电器(1048点)L1000~L2048通讯用继电器(2048点)B0~B3FF B0~BFFF定时器100ms定时器(200点)T0~T19910ms定时器(56点)T200~T255100ms记忆定时器(0点)计数器(256点)C0~C255寄存器数据寄存器(1024点)D0~D1023 D0~D6143特殊寄存器(256点)D9000~D9255通讯寄存器(1024点)W0~W3FF W0~WFFF累加器(2点)A0,A1变址寄存器(2点)Z, V Z,Z1~Z6(7点), V,V1~V6(7点)嵌套(8点)N0~ N7指针(256点)P0~P255中断指针(32点)I0~I31常数十进制K (16位)-32768~+32767(32位)-2147483648 ~+2147483647十六进制H (16位)0~FFFF(32位)0~FFFFFFFF。

一顺控指令1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开29 AND<>30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)66 -P67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P71 D+ (S1+1,S1)+(S2+1,S2)→(D+1,D)72 D+P73 D- (D+1,D)-(S+1,S)→(D+1,D)74 D-P75 D- (S1+1,S1)-(S2+1,S2)→(D+1,D)76 D-P77 * (S1)×(S2)→(D+1,D)78 *P79 / (S1)/(S2)→商(D), 余数(D+1)80 /P81 D* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)82 D*P83 D/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)84 D/P85 B+ (D)+(S)→(D)86 B+P87 B+ (S1)+(S2)→(D)88 B+P89 B- (D)-(S)→(D)90 B-P91 B- (S1)-(S2)→(D)92 B-P93 DB+ (D+1,D)+(S+1,S) →(D+1,D)94 DB+P95 DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D)96 DB+P97 DB- (D+1,D)-(S+1,S)→(D+1,D)98 DB-P99 DB- (S1+1,S1)-(S2+1,S2)→(D+1,D) 100 DB-P101 B* (S1)×(S2)→(D+1,D)102 B*P103 B/ (S1)/(S2)→商(D),余数(D+1) 104 B/P105 DB* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)106 DB*P107 DB/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)108 DB/P109 INC (D)+1→(D)110 INCP111 DINC (D+1,D)+1→(D+1,D) 112 DINCP113 DEC (D)-1→(D)114 DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D) 120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D) 124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2)141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M9052 O N时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D)175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位)187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位)191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位) 195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位) 199 DRCLP3 移位指令200 SFR n位右移201 SFRP202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO246 DFROP247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII 码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT 270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ONM9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始(对应D9108) M9109 步转移监控定时器起始(对应D9109) M9110 步转移监控定时器起始(对应D9110) M9111 步转移监控定时器起始(对应D9111) M9112 步转移监控定时器起始(对应D9112)M9113 步转移监控定时器起始(对应D9113)M9114 步转移监控定时器起始(对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值) D9208 通讯扫描时间(最小值) D9209 通讯扫描时间(当前值) D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16) D9213 就地站运行状态(17~32) D9214 就地站运行状态(33~48) D9215 就地站运行状态(49~64) D9216 就地站出错检测(1~16) D9217 就地站出错检测(17~32) D9218 就地站出错检测(33~48) D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16) D9225 主站与从站和远程I/O站之间的初始通讯(17~32) D9226 主站与从站和远程I/O站之间的初始通讯(33~48) D9227 主站与从站和远程I/O站之间的初始通讯(49~64) D9228 就地站或远程I/O站出错(1~16)D9229 就地站或远程I/O站出错(17~32)D9230 就地站或远程I/O站出错(33~48)D9231 就地站或远程I/O站出错(49~64)D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测各种软元件一览表项目A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A2U,A3U A4UI/O软元件点256 512 1024 2048 8192输入继电器X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M2048~81 91特殊继电器(256点)M9000~M9255锁存继电器(1048点)L1000~L2048通讯用继电器(2048点)B0~B3FF B0~BFFF定时器100ms定时器(200点)T0~T19910ms定时器(56点)T200~T255100ms记忆定时器(0点)计数器(256点)C0~C255寄存器数据寄存器(1024点)D0~D1023 D0~D6143特殊寄存器(256点)D9000~D9255通讯寄存器(1024点)W0~W3FF W0~WFFF累加器(2点)A0,A1变址寄存器(2点)Z, V Z,Z1~Z6(7点), V,V1~V6(7点)嵌套(8点)N0~ N7指针(256点)P0~P255中断指针(32点)I0~I31常数十进制K (16位)-32768~+32767 (32位)-2147483648 ~+2147483647十六进制H (16位)0~FFFF(32位)0~FFFFFFFF。

三菱PLC功能指令1.位操作指令：位操作指令用于读取、写入和修改位级别的数据。

常见的位操作指令包括LD（逻辑与）、ORR（逻辑或）、AND（逻辑与）、XOR（异或）等。

2.数据操作指令：数据操作指令用于读取、写入和修改字节、字和双字级别的数据。

常见的数据操作指令包括MOV（赋值）、ADD（加法）、SUB（减法）、MUL（乘法）、DIV（除法）等。

3.计数器指令：计数器指令用于实现计数功能。

有三种类型的计数器指令：上升沿计数器、下降沿计数器和阶段计数器。

计数器指令可以用于进行数量统计、进度监测等应用。

4.定时器指令：定时器指令用于实现定时功能。

有两种类型的定时器指令：上升沿定时器和下降沿定时器。

定时器指令可以用于进行时间监测、延时操作等应用。

5.移位指令：移位指令用于将数据的位进行移动。

常见的移位指令包括SHL（左移）、SHR（右移）等。

移位指令通常用于数据处理和位拼接等应用。

6.比较指令：比较指令用于比较两个数值的大小。

常见的比较指令包括CMP（比较）、EQ（等于）、NE（不等于）、GT（大于）等。

比较指令可以用于实现条件判断和逻辑控制等应用。

7.转移指令：转移指令用于控制程序的流程。

常见的转移指令包括JMP（无条件跳转）、JE（等于时跳转）、JNE（不等于时跳转）、JG（大于时跳转）等。

转移指令可以用于实现程序的循环和条件判断等应用。

8.存储器控制指令：存储器控制指令用于读取和写入存储器的数据。

常见的存储器控制指令包括LD（读取）、ST（写入）等。

存储器控制指令可以用于实现数据存储和加载等应用。

9.数学指令：数学指令用于实现各种数学运算。

常见的数学指令包括SIN（正弦）、COS（余弦）、SQRT（平方根）等。

数学指令可以用于实现数据处理和数值计算等应用。

10.基本运算指令：基本运算指令用于实现基本的数值运算。

常见的基本运算指令包括加法、减法、乘法和除法等。

基本运算指令通常用于实现逻辑计算和数据处理等应用。

三菱PLC功能指令以下是一些常用的三菱PLC功能指令：1. LD（Ladder Diagram）指令：这是最基本的逻辑指令。

它允许将输入信号连接到输出信号，以实现逻辑运算。

例如，LD命令可以用于AND、OR和XOR运算。

2. OUT（Output）指令：这个指令用于将信号写入输出设备，如继电器或电磁阀。

它可以将一个指定的输出点设置为ON或OFF状态。

3. IN（Input）指令：这个指令用于读取外部输入设备（如传感器或按钮）的状态。

它将读取的输入数据保存在指定的内存寄存器中。

4. MOV（Move）指令：这个指令用于将数据从一个内存寄存器移动到另一个内存寄存器。

它可以实现数据在内部和外部设备之间的传输。

5. ADD（Addition）指令：这个指令用于对两个数进行相加操作。

它将两个指定的内存寄存器中的数据相加，并将结果保存在另一个指定的内存寄存器中。

6. SUB（Subtraction）指令：这个指令用于对两个数进行相减操作。

它将指定的两个内存寄存器中的数据相减，并将结果保存在另一个指定的内存寄存器中。

7. MUL（Multiplication）指令：这个指令用于对两个数进行相乘操作。

它将指定的两个内存寄存器中的数据相乘，并将结果保存在另一个指定的内存寄存器中。

8. DIV（Division）指令：这个指令用于对两个数进行相除操作。

它将指定的两个内存寄存器中的数据相除，并将结果保存在另一个指定的内存寄存器中。

9. TIM（Timer）指令：这个指令用于进行计时操作。

它可以创建一个定时器，并在达到设定的时间后输出一个信号。

10. CNT（Counter）指令：这个指令用于进行计数操作。

它可以创建一个计数器，并在达到设定的计数值后输出一个信号。

这些只是三菱PLC功能指令的一小部分。

PLC的功能指令非常丰富，并且可以根据特定的应用需求进行编程和配置。

不同的PLC型号可能支持不同的功能指令，用户可以根据自己的需求选择适合的PLC型号和功能指令来实现特定的控制任务。

三、功能指令一程序流程00~09 三算术和逻辑运算指令20~2900 CJ 条件转移20 ADD 加法01 CALL 调用子程序21 SUB 减法02 SRET 从子程序返回22 MUL 乘法03 IRET 中断返回23 DIV 除法04 EI 开中断24 INC 加一05 DI 关中断25 DEC 减一06 FEND 主程序结束26 WAND 字与07 WDT 监视定时器27 WOR 字或08 FOR 循环开始28 WXOR 字异或09 NEXT 循环结束29 NEG 求补二传送和比较指令10~19 四循环与移位30~3910 CMP 比较30 ROR 循环右移11 ZCP 区间比较31 ROL 循环左移12 MOV 传送32 RCR 带进位循环右移13 SMOV 移位传送33 RCL 带进位循环左移14 CML 求补运算34 SFTR 位右移15 BMOV 数据块传送35 SFTL 位左移16 FMOV 多点传送36 WSFR 字右移17 XCH 数据交换37 WSFL 字左移18 BCD 求BCD码38 SFWR FIFO写19 BIN 求二进制码39 SFRD FIFO读五数据处理40~49 七方便指令60~6940 ZRST 区间复位60 IST 状态初始化41 DECO 解码61 SER 寻找42 ENCO 编码62 ABSD 绝对值凸轮顺控43 SUM ON位总数63 INCD 增量凸轮顺控44 BON 检查位状态64 TTMR 示教定时器45 MEAN 求平均值65 STMR 专用定时器—可定义46 ANS 标志置位66 ALT 交替输出47 ANR 标志复位67 RAMP 斜坡输出48 SQR 平方根68 ROTC 旋转台控制49 FLT 整数转换成浮点数69 SORT 排序六高速处理50~59 八外部I/O设备70~7950 REF 刷新70 TKY 十键输入51 REFF 刷新与滤波处理71 HKY 十六键输入52 MTR 矩阵输入72 DSW 拨码开关输入53 HSCS 高速记数器置位73 SEGD 七段码译码54 HSCR 高速记数器复位74 SEGL 带锁存的七段码显示55 HSZ 高速记数器区间比较75 ARWS 方向开关56 SPD 脉冲输出Speed detect 76 ASC ASCII变换57 PLSY 脉宽调制Pulse Y 77 PR 打印58 PWM 脉冲调制Pulse width modulation 78 FROM 读特殊功能模块59 PLSR 带加减速脉冲输出79 TO 写特殊功能模块。

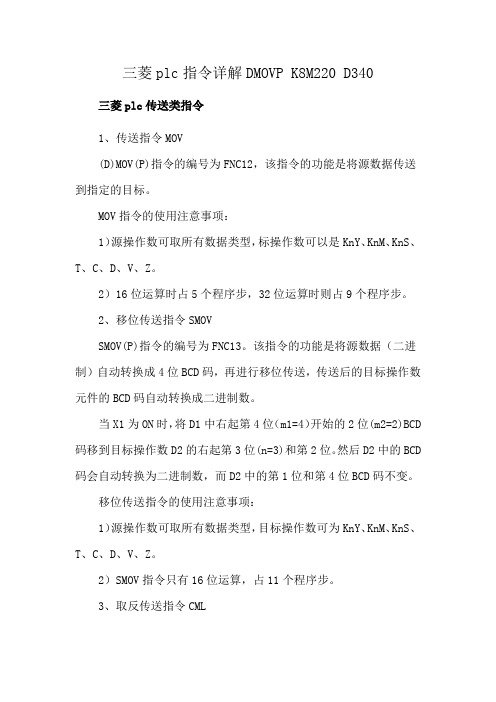

三菱plc指令详解DMOVP K8M220 D340 三菱plc传送类指令1、传送指令MOV(D)MOV(P)指令的编号为FNC12，该指令的功能是将源数据传送到指定的目标。

MOV指令的使用注意事项：1）源操作数可取所有数据类型，标操作数可以是KnY、KnM、KnS、T、C、D、V、Z。

2）16位运算时占5个程序步，32位运算时则占9个程序步。

2、移位传送指令SMOVSMOV(P)指令的编号为FNC13。

该指令的功能是将源数据（二进制）自动转换成4位BCD码，再进行移位传送，传送后的目标操作数元件的BCD码自动转换成二进制数。

当X1为ON时，将D1中右起第4位（m1=4）开始的2位(m2=2)BCD 码移到目标操作数D2的右起第3位(n=3)和第2位。

然后D2中的BCD 码会自动转换为二进制数，而D2中的第1位和第4位BCD码不变。

移位传送指令的使用注意事项：1）源操作数可取所有数据类型，目标操作数可为KnY、KnM、KnS、T、C、D、V、Z。

2）SMOV指令只有16位运算，占11个程序步。

3、取反传送指令CML(D)CML(P)指令的编号为FNC14。

它是将源操作数元件的数据逐位取反并传送到指定目标。

如图3所示，当X0为ON时，执行CML，将D0的低4位取反向后传送到Y3～Y0中。

取反传送指令CML的使用注意事项：1）源操作数可取所有数据类型，目标操作数可为KnY、KnM、KnS、T、C、D、V、Z.，若源数据为常数K，则该数据会自动转换为二进制数。

2）16位运算占5个程序步，32位运算占9个程序步。

4、块传送指令BMOVBMOV(P)指令的ALCE编号为FNC15，是将源操作数指定元件开始的n个数据组成数据块传送到指定的目标。

传送顺序既可从高元件号开始，也可从低元件号开始，传送顺序自动决定。

若用到需要指定位数的位元件，则源操作数和目标操作数的指定位数应相同。

三菱PLC常用的一些功能指令 - 三菱plc （D）CMP（P）比较-------将两源操作元件的数据作代数比较，结果送到目标元件中，打算目标元件的状态。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：Y M S格式：LD X0CMP（P） K100 C20 M0X0由OFF到ON 时：当K100C20当前值时，M0=1当K100=C20当前值时，M1=1当K100C20当前值时，M2=1当用连续方式执行CMP时，条件满足时，每个扫描周期执行一次。

（D）ZMP（P）区间比较--------将一个数据与两个源元件的数据区间作比较，结果送到目标元件中，打算目标元件的状态。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：Y M S格式：LD X0ZCP（P） K100 K120 C30 M3X0由OFF到ON时：当K100C30当前值时，M3=1当K100≤C30≥K120时，M4=1当K120C30当前值时，M5=1当用连续方式执行ZCP时，条件满足时，每个扫描周期执行一次。

（D）MOV（P）传送--------- 将操作元件的数据传送到目标元件中。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：KnY KnM KnS T C D V/Z格式：LD X0MOV（P） K100 D10当X0由OFF到ON时，将100 传送到D10中当用连续方式执行MOV时，条件满足时，每个扫描周期执行一次。

对于32位数据用DMOV 传送，用元件号相临的两元件组成元件对。

元件对的首位用奇数、偶数均可，但为避开出错，元件对的首位建议统一用偶数。

当传送指令执行时，常数自动转化成二进制数存入目标元件。

SMOV（P）移位传送--------将源元件的数据转化为BCD码，然后将BCD码依据要求移位后，传送到目标元件中。

源操作元件：K/H KnX KnY KnM KnS T C D V/Z目标元件：KnY KnM KnS T C D V/Zm：K H K/H的取值范围：1—4，即D1的值不行超过9999n：K H使用格式：如D1=1685 D2=0LD X0SMOV（P） D1 K4 K2 D2 K3当X0由OFF到ON时：将D1=1685转化为BCD 码为0001 0110 1000 0101 D2=0 转化为BCD码为 0000 0000 0000 0000再将D1的BCD码从右起第4位开头的向右2位，移到D2 中右起第3位开头向右的2位，1位和第4位不变。

一顺控指令1 触点指令00 LD 逻辑操作开始01 LDI 逻辑非操作开始02 AND 逻辑乘03 ANI 逻辑乘非04 OR 逻辑加05 ORI 逻辑加非2 连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS 存储操作结果09 MRD 从MPS读取操作结果10 MPP 从MPS读取操作结果并清除结果3 输出指令11 OUT 软元件输出12 SET 软元件置位13 RST 软元件复位14 PLS 在输入信号的上升沿15 PLF 在输入信号的下降沿16 CHK 软元件输出翻转4 移位指令17 SFT 元件移1位18 SFTP 元件移1位5 主控指令19 MC 主控开始20 MCR 主控复位6 结束指令21 FEND 结束主程序22 END 总的程序末尾，返回第0步7 其它指令23 STOP 停止24 NOP 空操作二基本指令1 比较指令16位数据比较25 LD= 当S1=S2, 接通，当S1≠S2, 断开26 AND=27 OR=28 LD<> 当S1≠S2, 接通，当S1=S2, 断开29 AND<>30 OR<>31 LD> 当S1>S2, 接通，当S1≤S2, 断开32 AND>33 OR>34 LD<= 当S1≤S2, 接通，当S1>S2, 断开35 AND<=36 OR<=37 LD< 当S1<S2, 接通，当S1≥S2, 断开38 AND<39 OR<40 LD>= 当S1≥S2, 接通，当S1<S2, 断开41 AND>=42 OR>=32位数据比较43 LDD= 当(S1+1,S1)=(S2+1,S2), 接通44 ANDD=45 ORD=46 LDD<> 当(S1+1,S1)≠(S2+1,S2),接通47 ANDD<>48 ORD<>49 LDD> 当(S1+1,S1)>(S2+1,S2), 接通50 ANDD>51 ORD>52 LDD<= 当(S1+1,S1)≤(S2+1,S2),接通53 ANDD<=54 ORD<=55 LDD< 当(S1+1,S1)<(S2+1,S2), 接通56 ANDD<57 ORD<58 LDD>= 当(S1+1,S1)≥(S2+1,S2),接通59 ANDD>=60 ORD>=2 算术运算指令二进制16位加/减61 + (D)+(S)→(D)62 +P63 + (S1)+(S2)→(D)64 +P65 - (D)-(S)→(D)66 -P67 - (S1)-(S2)→(D)68 -P二进制32位加/减69 D+ (D+1,D)+(S+1,S)→(D+1,D)70 D+P71 D+ (S1+1,S1)+(S2+1,S2)→(D+1,D)72 D+P73 D- (D+1,D)-(S+1,S)→(D+1,D)74 D-P75 D- (S1+1,S1)-(S2+1,S2)→(D+1,D)76 D-P77 * (S1)×(S2)→(D+1,D)78 *P79 / (S1)/(S2)→商(D), 余数(D+1)80 /P81 D* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)82 D*P83 D/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2)84 D/P85 B+ (D)+(S)→(D)86 B+P87 B+ (S1)+(S2)→(D)88 B+P89 B- (D)-(S)→(D)90 B-P91 B- (S1)-(S2)→(D)92 B-P93 DB+ (D+1,D)+(S+1,S) →(D+1,D)94 DB+P95 DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D)96 DB+P97 DB- (D+1,D)-(S+1,S)→(D+1,D)98 DB-P99 DB- (S1+1,S1)-(S2+1,S2)→(D+1,D) 100 DB-P101 B* (S1)×(S2)→(D+1,D)102 B*P103 B/ (S1)/(S2)→商(D),余数(D+1) 104 B/P105 DB* (S1+1,S1)×(S2+1,S2)→(D+3,D+2,D+1,D)106 DB*P107 DB/ (S1+1,S1)/(S2+1,S2)→商(D+1,D),余数(D+3,D+2) 108 DB/P109 INC (D)+1→(D)110 INCP111 DINC (D+1,D)+1→(D+1,D) 112 DINCP113 DEC (D)-1→(D)114 DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD—二进制转换117 BCD (S)→(D)BCD转换118 BCDP119 DBCD (S+1,S)→(D+1,D) 120 DBCDP121 BIN (S)→(D)二进制转换122 BINP123 DBIN (S+1,S)→(D+1,D) 124 DBINP4 数据传送指令125 MOV (S)→(D)126 MOVP127 DMOV (S+1,S)→(D+1,D)128 DMOVP129 CML (S)→(D)130 CMLP131 DCML (S+1,S)→(D+1,D)132 DCML133 DCMLP134 BMOV (S)→(D)n个135 BMOVP136 FMOV (S)→(D)n个137 FMOVP138 XCH (D1)←→(D2)139 XCHP140 DXCH (D1+1,D1)←→(D2+1,D2)141 DXCHP5 程序分支指令142 CJ 条件满足，跳转到P**处143 SCJ 条件满足后紧接的扫描周期, 跳转到P**处144 JMP 无条件跳转到P**处145 CALL 执行P**处子程序146 CALLP147 RET 从子程序返回148 EI 允许中断149 DI 禁止中断150 IRET 从中断程序返回151 SUB 执行n指定的程序152 SUBP6 程序切换指令153 CHG 在主副程序间切换7 刷新指令154 COM 执行通讯刷新155 EI 允许通讯刷新156 DI 禁止通讯刷新157 SEG 对应软元件的刷新，仅执行1个扫描周期，M90 52 ON时有效三应用指令1 逻辑运算指令158 WAND (D) AND (S)→(D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→(D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D)异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D) 175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181 DXNRP182 NEG 0-(D)→(D)补码183 NEGP2 旋转指令184 ROR n位右转185 RORP186 RCR n位右转(带进位) 187 RCRP188 ROL n位左转189 ROLP190 RCL n位左转(带进位) 191 RCLP192 DROR n位右转193 DRORP194 DRCR n位右转(带进位) 195 DRCRP196 DROL n位左转197 DROLP198 DRCL n位左转(带进位) 199 DRCLP3 移位指令200 SFR n位右移201 SFRP202 SFL n位左移203 SFLP204 BSFR 1位右移205 BSFRP206 BSFL 1位左移207 BSFLP208 DSFR 1位右移209 DSFRP210 DSFL 1位左移211 DSFLP4 数据处理指令212 SER 数据搜索213 SERP214 SUM 位检查215 SUMP216 DSUM217 DSUMP218 DECO 译码编码219 DECOP220 ENCO221 ENCOP222 SEG 7段编码223 BSET 对字中n位置位224 BSETP225 BRST 对字中n位复位226 BRSTP227 DIS 组合分离228 DISP229 UNI230 UNIP231 ASC ASCII转化5 先进先出指令232 FIFW FIFO写233 FIFWP234 FIFR FIFO读235 FIFRP6 内存缓冲区存取指令236 FROM 从特殊功能模块读取数据237 FROMP238 DFRO239 DFROP240 TO 向特殊功能模块写数据241 TOP242 DTO243 FROM 从远程I/O站读数据244 FROMP245 DFRO246 DFROP247 TO 向远程站写数据248 TOP249 DTO250 DTOP7 FOR/NEXT指令251 FOR 重复n次252 NEXT8 本地站、远程I/O站存取指令253 LRDP 从本地站读数据254 LWTP 向本地站写数据255 RFRP 从远程特殊功能模块读数据256 RTOP 向远程特殊功能模块写数据9 显示指令257 PR 从指定的8点字软元件输出16个字符的ASCII码258 PR 顺序向输出模块输出ASCII 码, 直到结束符NUL(00H)259 PRC 将字软元件的注释转换成ASCII码，并输出260 LED 将指定的8点字软元件显示16个字符的ASCII码261 LEDA 显示指定的英文数字字符262 LEDB263 LEDC 显示软元件S的注释264 LEDR 显示复位10 其它指令265 WDT WDT复位266 WDTP267 CHK 故障检测268 SLT 按参数设定的条件,数据被锁定269 SLTR 状态锁存复位，且执行SLT 270 STRA 按参数设定的条件,采样数据存入271 STRAR 采样跟踪复位，且允许执行272 STC 进位标志(M9012)ON273 CLC 进位标志(M9012)OFF274 DUTY 用户定义时钟11 伺服指令275 DSFRP 请求启动伺服程序276 PSFLP 数据修改特殊继电器和特殊寄存器一特殊继电器M清单M9000 熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006 电池电压低M9007 电池电压低锁存M9008 自诊断出错M9009 信号报警器检测M9010 运算出错标志M9011 运算出错标志锁存M9012 进位标志M9016 数据存储区清零标志M9017 数据存储区清零标志M9018 数据通讯监控切换M9020 0号用户定时时钟M9021 1号用户定时时钟M9022 2号用户定时时钟M9023 3号用户定时时钟M9024 4号用户定时时钟M9025 时钟数据设置请求M9026 时钟数据出错M9027 时钟数据显示M9028 时钟数据读请求M9030 0.1秒时钟M9031 0.2秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036 常开M9037 常闭M9038 RUN后第一个扫描周期ONM9039 运行标志M9040 暂停PAUSE允许线圈M9041 PAUSE状态触点M9042 停止状态触点M9043 采样跟踪完成M9044 采样跟踪M9046 采样跟踪M9047 采样跟踪准备M9048 RUN LED闪烁标志M9049 切换输出字符数目M9050 存放操作结果的存储区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054 单步运行标志M9055 状态锁存完成标志M9056 主程序P, I设置请求M9057 副程序P, I设置程序M9060 副程序2P, I设置程序M9061 副程序3P, I设置程序M9060 远程终端出错M9061 通讯出错M9065 分离传送状态M9066 传送处理切换M9067 I/O组件出错检测M9068 测试模式M9069 线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075 测试模式标志M9076 外部急停输入标志M9077 手动脉冲发生器轴设置错误标志M9078 测试模式请求出错标志M9079 伺复程序设置出错标志M9081 对远程模块的通讯请求M9082 最终站数不一致M9084 出错检测M9086 运行标志BASIC程序M9087 暂停(PAUSE)标志M9091 操作运行出错细节标志M9091 微机子程序调用出错标志M9092 双电源模块过热M9093 双工电源模块出错M9094 I/O改变标志M9095 双工运行校验出错M9096 A3VCPU A自校出错M9097 A3VCPU B自校出错M9098 A3VCPU C自校出错M9099 A3VTU自校出错M9100 SFC程序登记M9101 SFC程序起/停M9102 SFC启动状态M9103 连续步转移有效/失效M9104 连续转移防止标志M9108 步转移监控定时器起始(对应D9108) M9109 步转移监控定时器起始(对应D9109)M9110 步转移监控定时器起始(对应D9110)M9111 步转移监控定时器起始(对应D9111)M9112 步转移监控定时器起始(对应D9112)M9113 步转移监控定时器起始(对应D9113)M9114 步转移监控定时器起始(对应D9114)M9180 激活步采样跟踪完成标志M9181 激活步采样跟踪执行标志M9182 激活步采样跟踪有效M9196 在块停止时控制输出M9197~9198 保险丝熔断，I/O校核出错显示切换二特殊寄存器D9000 保险丝断D9001 保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006 电池不足D9008 自诊断出错D9009 信号报警器检测D9010 出错步D9011 出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017 最小扫描时间D9018 当前扫描时间D9019 最大扫描时间D9020 恒定扫描D9021 扫描时间D9022 1秒计数器D9025 时钟数据(年，月)D9026 时钟数据(日，时)D9027 时钟数据(分，秒)D9028 时钟数据(星期)D9021~D9034 远程终端组件参数设置D9035 远程I/O组件的通讯属性D9035 扩展文件寄存器D9036 总的站数D9036~9037 供指定扩展文件寄存器软件地址D9038~9039 LED显示优先级D9044 采样跟踪D9050 SFC程序出错代码D9051 出错块D9052 出错步D9053 转移出错D9054 出错顺控步D9055 状态锁存步序号D9061 通讯出错代码D9072 PC通讯检测D9081 对远程终端模块的已执行的通讯请求数D9082 最后的站号D9090 微机子程序输入数据区首软元件号D9091 指令出错D9094 待更换的I/O组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097 A3VCPU B自检出错D9098 A3VCPU C自检出错D9099 A3VTU 自检测出错D9100~D9107 断保险丝的组件D9100 保险丝熔断的组件D9108~D9114 步转移监控定时器设置D9116~D9123 I/O组件校验出错D9124 信号器报警数量检测D9125~D9132 信号报警器地址号D9133~D9140 远程终端卡信息D9141~D9172 通讯重发次数D9173 模式设置D9174 设置重发次数D9175 线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴1和轴2的限位开关输出状态存储区D9181 轴3和轴4的限位开关输出状态存储区D9182 轴5和轴6的限位开关输出状态存储区D9183 轴7和轴8的限位开关输出状态存储区D9184 CPU出错的原因D9185 伺服放大器接线数据D9187 手动脉冲发生器轴设置出错D9188 在TEST模式下启动轴号请求出错D9189 出错程序号D9190 数据设置出错D9191 伺服放大器类型D9196~9199 故障站检测D9200 LRDP处理结果D9201 LWTP处理结果D9204 通讯状态D9205 执行回送的站D9206 执行回送的站D9207 通讯扫描时间(最大值)D9208 通讯扫描时间(最小值)D9209 通讯扫描时间(当前值)D9210 重发次数D9211 环路切换计数D9212 就地站运行状态(1~16)D9213 就地站运行状态(17~32)D9214 就地站运行状态(33~48)D9215 就地站运行状态(49~64)D9216 就地站出错检测(1~16)D9217 就地站出错检测(17~32)D9218 就地站出错检测(33~48)D9219 就地站出错检测(49~64)D9220 就地站参数不匹配或(1~16)远程站I/O分配出错D9221 就地站参数不匹配或(17~32)远程站I/O分配出错D9222 就地站参数不匹配或(33~48)远程站I/O分配出错D9223 就地站参数不匹配或(49~64)远程站I/O分配出错D9224 主站与从站和远程I/O站之间的初始通讯(1~16) D9225 主站与从站和远程I/O站之间的初始通讯(17~32) D9226 主站与从站和远程I/O站之间的初始通讯(33~48) D9227 主站与从站和远程I/O站之间的初始通讯(49~64) D9228 就地站或远程I/O站出错(1~16)D9229 就地站或远程I/O站出错(17~32) D9230 就地站或远程I/O站出错(33~48) D9231 就地站或远程I/O站出错(49~64) D9232 就地站或远程I/O站环路出错D9233 就地站或远程I/O站环路出错D9234 就地站或远程I/O站环路出错D9235 就地站或远程I/O站环路出错D9236 就地站或远程I/O站环路出错D9237 就地站或远程I/O站环路出错D9238 就地站或远程I/O站环路出错D9239 就地站或远程I/O站环路出错D9240 检测到接收出错的次数D9243 本站站号检测D9244 从站的总数D9245 检测到的接收出错次数D9248 就地站运行状态D9249 就地站运行状态D9250 就地站运行状态D9251 就地站运行状态D9252 就地站出错检测D9253 就地站出错检测D9254 就地站出错检测D9255 就地站出错检测各种软元件一览表项目A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A2U, A3UA4UI/O软元件点256 512 1024 2048 8192输入继电器X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M204 8~8191特殊继电器(256点)M9000~M9255锁存继电器(1048点)L1000~L2048通讯用继电器(2048点)B0~B3FF B0~BFFF定时器100ms定时器(200点)T0~T19910ms定时器(56点)T200~T255100ms记忆定时器(0点)计数器(256点)C0~C255寄存器数据寄存器(1024点)D0~D1023 D0~D6143特殊寄存器(256点)D9000~D9255通讯寄存器(1024点)W0~W3FF W0~WFFF累加器(2点)A0,A1变址寄存器(2点)Z, V Z,Z1~Z6(7点), V,V1~V6(7点) 嵌套(8点)N0~ N7指针(256点)P0~P255中断指针(32点)I0~I31常数十进制K (16位)-32768~+32767(32位)-2147483648 ~+2147483647十六进制H (16位)0~FFFF(32位)0~FFFFFFFF。

三、功能指令一程序流程00~09 三算术和逻辑运算指令20~2900 CJ 条件转移 20 ADD 加法01 CALL 调用子程序 21 SUB 减法02 SRET 从子程序返回 22 MUL 乘法03 IRET 中断返回 23 DIV 除法04 EI 开中断 24 INC 加一05 DI 关中断 25 DEC 减一06 FEND 主程序结束 26 WAND 字与07 WDT 监视定时器 27 WOR 字或08 FOR 循环开始 28 WXOR 字异或09 NEXT 循环结束 29 NEG 求补二传送和比较指令10~19 四循环与移位30~3910 CMP 比较 30 ROR 循环右移11 ZCP 区间比较 31 ROL 循环左移12 MOV 传送 32 RCR 带进位循环右移13 SMOV 移位传送 33 RCL 带进位循环左移14 CML 求补运算 34 SFTR 位右移15 BMOV 数据块传送 35 SFTL 位左移16 FMOV 多点传送 36 WSFR 字右移17 XCH 数据交换 37 WSFL 字左移18 BCD 求BCD码 38 SFWR FIFO写19 BIN 求二进制码 39 SFRD FIFO读五数据处理40~49 七方便指令60~6940 ZRST 区间复位 60 IST 状态初始化41 DECO 解码 61 SER 寻找42 ENCO 编码 62 ABSD 绝对值凸轮顺控43 SUM ON位总数 63 INCD 增量凸轮顺控44 BON 检查位状态 64 TTMR 示教定时器45 MEAN 求平均值 65 STMR 专用定时器—可定义46 ANS 标志置位 66 ALT 交替输出47 ANR 标志复位 67 RAMP 斜坡输出48 SQR 平方根 68 ROTC 旋转台控制49 FLT 整数转换成浮点数 69 SORT 排序六高速处理50~59 八外部I/O设备70~7950 REF 刷新 70 TKY 十键输入51 REFF 刷新与滤波处理 71 HKY 十六键输入52 MTR 矩阵输入 72 DSW 拨码开关输入53 HSCS 高速记数器置位 73 SEGD 七段码译码54 HSCR 高速记数器复位 74 SEGL 带锁存的七段码显示55 HSZ 高速记数器区间比较 75 ARWS 方向开关56 SPD 脉冲输出Speed detect 76 ASC ASCII变换57 PLSY 脉宽调制 Pulse Y 77 PR 打印58 PWM 脉冲调制Pulse width modulation 78 FROM 读特殊功能模块59 PLSR 带加减速脉冲输出 79 TO 写特殊功能模块。

一顺控指令1触点指令00 LD逻辑操作开始01 LDI逻辑非操作开始02 AND逻辑乘03 ANI逻辑乘非04 OR逻辑加05 ORI逻辑加非2连接指令06 ANB AND逻辑块与07 ORB OR逻辑块或08 MPS储藏操作结果09 MRD从MPS读取操作结果10 MPP从MPS读取操作结果并除去结果3输出指令11 OUT软元件输出12 SET软元件置位13 RST软元件复位14 PLS在输入信号的上升沿15 PLF在输入信号的下降沿16 CHK软元件输出翻转4移位指令17 SFT元件移1位18 SFTP元件移1位5主控指令19 MC主控开始20 MCR主控复位6结束指令21 FEND结束主程序22 END总的程序尾端，返回第 0步7其他指令23 STOP停止24 NOP空操作二基本指令1比较指令16位数据比较25 LD=当S1=S2,接通，当 S1≠S2, 断开26AND=27OR=28LD<> 当 S1≠S2, 接通，当S1=S2, 断开29AND<>30OR<>31LD> 当 S1>S2, 接通，当S1≤S2, 断开32AND>33OR>34LD<= 当 S1≤S2, 接通，当S1>S2, 断开35AND<=36OR<=37LD< 当 S1<S2, 接通，当S1≥S2, 断开38AND<39OR<40LD>= 当 S1≥S2, 接通，当S1<S2, 断开41AND>=42OR>=32位数据比较43 LDD=当(S1+1,S1)=(S2+1,S2),接通44ANDD=45ORD=46 LDD<>当(S1+1,S1)≠(S2+1,S2),接通47ANDD<>48ORD<>49LDD> 当(S1+1,S1)>(S2+1,S2), 接通50ANDD>51ORD>52LDD<= 当 (S1+1,S1) ≤(S2+1,S2), 接通53ANDD<=54ORD<=55LDD< 当(S1+1,S1)<(S2+1,S2), 接通56ANDD<57ORD<58LDD>= 当 (S1+1,S1) ≥(S2+1,S2), 接通59ANDD>=60ORD>=2算术运算指令二进制 16 位加/减61 + (D)+(S)→ (D)62+P63+ (S1)+(S2) →(D)64+P65- (D)-(S) → (D)66-P67- (S1)-(S2) →(D)68-P二进制 32 位加/减69 D+ (D+1,D)+(S+1,S)→ (D+1,D) 70D+P71D+ (S1+1,S1)+(S2+1,S2)→(D+1,D) 72D+P73 D- (D+1,D)-(S+1,S)→ (D+1,D)74D-P75D- (S1+1,S1)-(S2+1,S2) →(D+1,D) 76D-P77* (S1) ×(S2) →(D+1,D)78*P79/ (S1)/(S2) →商 (D), 余数 (D+1)80/P81D* (S1+1,S1) ×(S2+1,S2) →(D+3,D+2,D+1,D)82D*P83D/ (S1+1,S1)/(S2+1,S2) →商(D+1,D), 余数 (D+3,D+2)84D/P85 B+ (D)+(S)→(D)86B+P87B+ (S1)+(S2) →(D)88B+P89B- (D)-(S) →(D)90B-P91B- (S1)-(S2) →(D)92B-P93 DB+ (D+1,D)+(S+1,S)→(D+1,D) 94DB+P95DB+ (S1+1,S1)+(S2+1,S2)→(D+1,D) 96DB+P97DB- (D+1,D)-(S+1,S) →(D+1,D)98DB-P99DB- (S1+1,S1)-(S2+1,S2) →(D+1,D) 100DB-P101B* (S1) ×(S2) →(D+1,D)102B*P103B/ (S1)/(S2) →商 (D), 余数 (D+1) 104B/P105DB* (S1+1,S1) ×(S2+1,S2) →(D+3,D+2,D+1,D)106DB*P107DB/ (S1+1,S1)/(S2+1,S2) →商(D+1,D), 余数 (D+3,D+2)108DB/P109INC (D)+1 → (D)110INCP111 DINC (D+1,D)+1→(D+1,D) 112DINCP113DEC (D)-1 →(D)114DECP115 DDEC (D+1,D)-1→(D+1,D) 116 DDECP3 BCD —二进制变换117 BCD (S) → (D)BCD 变换118BCDP119DBCD (S+1,S) →(D+1,D) 120DBCDP121BIN (S) →(D) 二进制变换122BINP123DBIN (S+1,S) →(D+1,D)124DBINP4数据传达指令125 MOV (S)→(D)126MOVP127DMOV (S+1,S) → (D+1,D)128DMOVP129CML (S) →(D)130CMLP131DCML (S+1,S) → (D+1,D)132DCML133DCMLP134BMOV (S) →(D)n 个135BMOVP136FMOV (S) →(D)n 个137FMOVP138XCH (D1) ←→ (D2)139XCHP140 DXCH (D1+1,D1)←→ (D2+1,D2) 141 DXCHP5程序分支指令142 CJ条件满足，跳转到P** 处143 SCJ条件满足后紧接的扫描周期,跳转到 P** 处144 JMP无条件跳转到P** 处145 CALL执行P**处子程序146CALLP147RET 从子程序返回148EI 赞同中断149DI 禁止中断150IRET 从中断程序返回151SUB 执行 n 指定的程序152SUBP6程序切换指令153 CHG在主副程序间切换7刷新指令154 COM执行通讯刷新155 EI赞同通讯刷新156 DI禁止通讯刷新157 SEG对应软元件的刷新，仅执行1个扫描周期，M9052 ON时有效三应用指令1逻辑运算指令158 WAND (D) AND (S)→ (D)159 WANDP160 WAND (S1) AND (S2)→(D)161 WANDP162 DAND (D+1,D) AND (S+1,S)→(D+1,D) 163 DANDP164 WOR (D) OR (S)→(D)165 WORP166 WOR (S1) OR (S2)→(D)167 WORP168 DOR (D+1,D) OR (S+1,S)→ (D+1,D) 169 DORP170 WXOR (D) XOR (S)→(D) 异或171 WXORP172 WXOR (S1) XOR (S2)→(D)173 WXORP174 DXOR (D+1,D) XOR (S+1,S)→(D+1,D) 175 DXORP176 WXNR (D) XOR (S)→(D)177 WXNRP178 WXNR (S1) XOR (S2)→(D)179 WXNRP180 DXNR (D+1,D) XOR (S+1,S)→(D+1,D) 181DXNRP182NEG 0-(D) →(D) 补码183NEGP2旋转指令184 ROR n位右转185RORP186RCR n 位右转 (带进位 ) 187RCRP188ROL n 位左转189ROLP190RCL n 位左转 (带进位 ) 191RCLP192DROR n 位右转193DRORP194DRCR n 位右转 (带进位 ) 195DRCRP196DROL n 位左转197DROLP198DRCL n 位左转 (带进位 ) 199DRCLP3移位指令200 SFR n 位右移201SFRP202SFL n 位左移203SFLP204 BSFR 1 位右移205BSFRP206BSFL 1 位左移207BSFLP208DSFR 1 位右移209DSFRP210DSFL 1 位左移211DSFLP4数据办理指令212 SER数据找寻213SERP214SUM 位检查215SUMP216DSUM217DSUMP218DECO 译码编码219DECOP220ENCO221ENCOP222SEG 7 段编码223BSET 对字中 n 地址位224BSETP225 BRST对字中n位复位226BRSTP227DIS 组合分别228DISP229UNI230UNIP231ASC ASCII 转变5先进先出指令232 FIFW FIFO写233FIFWP234FIFR FIFO 读235FIFRP6内存缓冲区存取指令236 FROM从特别功能模块读取数据237FROMP238DFRO239DFROP240TO 向特别功能模块写数据241TOP242DTO243FROM 从远程 I/O 站读数据244FROMP245DFRO246DFROP247TO 向远程站写数据248TOP249DTO250DTOP7 FOR/NEXT指令251 FOR重复n次252 NEXT8 当地站、远程I/O 站存取指令253 LRDP从当地站读数据254 LWTP向当地站写数据255 RFRP从远程特别功能模块读数据256 RTOP向远程特别功能模块写数据9显示指令257 PR从指定的8点字软元件输出16 个字符的 ASCII 码258 PR序次向输出模块输出ASCII 码 , 直到结束符 NUL(00H)259 PRC将字软元件的说明变换成ASCII 码，并输出260 LED将指定的8点字软元件显示16 个字符的 ASCII 码261 LEDA显示指定的英文数字字符262LEDB263LEDC 显示软元件 S 的说明264LEDR 显示复位10其他指令265 WDT WDT复位266WDTP267CHK 故障检测268SLT 按参数设定的条件 ,数据被锁定269SLTR 状态锁存复位，且执行 SLT 270STRA 按参数设定的条件 ,采样数据存入271STRAR 采样追踪复位，且赞同执行272STC 进位标志 (M9012)ON273CLC 进位标志 (M9012)OFF274DUTY 用户定义时钟11伺服指令275 DSFRP央求启动伺服程序276 PSFLP数据更正特别继电器和特别存放器一特别继电器M 清单M9000熔丝断M9002 I/O组件校验出错M9004 MINI网通讯出错M9005 AC电源掉电检测M9006电池电压低M9007电池电压低锁存M9008自诊断出错M9009信号报警器检测M9010运算出错标志M9011运算出错标志锁存M9012进位标志M9016数据储藏区清零标志M9017数据储藏区清零标志M9018数据通讯监控切换M9020 0号用户准时时钟M9021 1号用户准时时钟M9022 2号用户准时时钟M9023 3号用户准时时钟M9024 4号用户准时时钟M9025时钟数据设置央求M9026时钟数据出错M9027时钟数据显示M9028时钟数据读央求秒时钟秒时钟M9032 1秒时钟M9033 2秒时钟M9034 1分钟时钟M9036常开M9037常闭M9038 RUN后第一个扫描周期ON M9039运行标志M9040 暂停 PAUSE 赞同线圈M9041 PAUSE状态触点M9042停止状态触点M9043采样追踪完成M9044采样追踪M9046采样追踪M9047采样追踪准备M9048 RUN LED闪烁标志M9049切换输出字符数量M9050存放操作结果的储藏区交换触点M9051 CHG指令执行禁止M9052 SEG指令切换M9053 EI/DI指令切换M9054单步运行标志M9055状态锁存完成标志M9056 主程序 P, I 设置央求M9057 副程序 P, I 设置程序M9060 副程序 2P, I 设置程序M9061 副程序 3P, I 设置程序M9060远程终端出错M9061通讯出错M9065分别传达状态M9066传达办理切换M9067 I/O组件出错检测M9068测试模式M9069线路故障时的输出M9073 WDT出错标志M9074 PCPU准备完成标志M9075测试模式标志M9076外面急停输入标志M9077手动脉冲发生器轴设置错误标志M9078测试模式央求出错标志M9079伺复程序设置出错标志M9081对远程模块的通讯央求M9082最后站数不一致M9084出错检测M9086运行标志 BASIC 程序M9087暂停 (PAUSE) 标志M9091操作运行出错细节标志M9091微机子程序调用出错标志M9092双电源模块过热M9093双工电源模块出错M9094I/O改变标志M9095双工运行校验出错M9096A3VCPU A自校出错M9097A3VCPU B自校出错M9098A3VCPU C自校出错M9099A3VTU 自校出错M9100SFC程序登记M9101SFC程序起 /停M9102SFC启动状态M9103连续步转移有效 / 无效M9104连续转移防范标志M9108步转移监控准时器初步( 对应 D9108)M9109步转移监控准时器初步( 对应 D9109)M9110步转移监控准时器初步( 对应 D9110)M9111步转移监控准时器初步( 对应 D9111)M9112步转移监控准时器初步( 对应 D9112)M9113步转移监控准时器初步( 对应 D9113)M9114步转移监控准时器初步( 对应 D9114)M9180激活步采样追踪完成标志M9181激活步采样追踪执行标志M9182激活步采样追踪有效M9196在块停止时控制输出M9197~9198保险丝熔断，I/O校核出错显示切换二特别存放器D9000保险丝断D9001保险丝断D9002 I/O组件校验出错D9003 SUM指令检测位数D9004 MINI网主通讯组件出错D9005 AC掉电计数D9006电池不足D9008自诊断出错D9009信号报警器检测D9010出错步D9011出错步D9014 I/O控制模式D9015 CPU运行状态D9016 ROM/RAM设置D9017最小扫描时间D9018当前扫描时间D9019最大扫描时间D9020恒定扫描D9021扫描时间D9022 1秒计数器D9025 时钟数据 (年，月 )D9026 时钟数据 (日，时 )D9027 时钟数据 (分，秒 )D9028 时钟数据 (星期 )D9021~D9034远程终端组件参数设置D9035 远程 I/O 组件的通讯属性D9035扩展文件存放器D9036总的站数D9036~9037供指定扩展文件存放器软件地址D9038~9039 LED显示优先级D9044采样追踪D9050 SFC程序出错代码D9051出错块D9052出错步D9053转移出错D9054出错顺控步D9055状态锁存步序号D9061通讯出错代码D9072 PC通讯检测D9081对远程终端模块的已执行的通讯央求数D9082最后的站号D9090微机子程序输入数据区首软元件号D9091指令出错D9094 待更换的 I/O 组件的首地址D9095 A3VTS系统和A3VCPU的运行状态D9096 A3VCPU A自检出错D9097A3VCPU B自检出错D9098A3VCPU C自检出错D9099A3VTU 自检测出错D9100~D9107断保险丝的组件D9100保险丝熔断的组件D9108~D9114步转移监控准时器设置D9116~D9123 I/O组件校验出错D9124信号器报警数量检测D9125~D9132信号报警器地址号D9133~D9140远程终端卡信息D9141~D9172通讯重发次数D9173模式设置D9174设置重发次数D9175线缆出错模块出错代码D9180~9193远程终端模块出错代码D9180 轴 1 和轴 2 的限位开关输出状态储藏区D9181 轴 3 和轴 4 的限位开关输出状态储藏区D9182 轴 5 和轴 6 的限位开关输出状态储藏区D9183 轴 7 和轴 8 的限位开关输出状态储藏区D9184 CPU出错的原因D9185伺服放大器接线数据D9187手动脉冲发生器轴设置出错D9188在TEST模式下启动轴号央求出错D9189出错程序号D9190数据设置出错D9191伺服放大器种类D9196~9199故障站检测D9200LRDP办理结果D9201LWTP办理结果D9204通讯状态D9205执行回送的站D9206执行回送的站D9207通讯扫描时间 (最大值 )D9208通讯扫描时间 (最小值 )D9209通讯扫描时间 (当前值 )D9210重发次数D9211环路切换计数D9212就地站运行状态 (1~16)D9213就地站运行状态 (17~32)D9214就地站运行状态 (33~48)D9215 就地站运行状态 (49~64)D9216 就地站出错检测 (1~16)D9217 就地站出错检测 (17~32)D9218 就地站出错检测 (33~48)D9219 就地站出错检测 (49~64)D9220 就地站参数不般配或(1~16)远程站 I/O 分配出错D9221 就地站参数不般配或(17~32)远程站 I/O 分配出错D9222 就地站参数不般配或(33~48)远程站 I/O 分配出错D9223 就地站参数不般配或(49~64)远程站 I/O 分配出错D9224 主站与从站和远程I/O 站之间的初始通讯 (1~16)D9225 主站与从站和远程I/O 站之间的初始通讯 (17~32)D9226 主站与从站和远程I/O 站之间的初始通讯 (33~48)D9227 主站与从站和远程I/O 站之间的初始通讯 (49~64)D9228 就地站或远程I/O 站出错 (1~16)D9229就地站或远程 I/O 站出错 (17~32) D9230就地站或远程 I/O 站出错 (33~48) D9231就地站或远程 I/O 站出错 (49~64) D9232就地站或远程 I/O 站环路出错D9233就地站或远程 I/O 站环路出错D9234就地站或远程 I/O 站环路出错D9235就地站或远程 I/O 站环路出错D9236就地站或远程 I/O 站环路出错D9237就地站或远程 I/O 站环路出错D9238就地站或远程 I/O 站环路出错D9239就地站或远程 I/O 站环路出错D9240检测到接收出错的次数D9243本站站号检测D9244从站的总数D9245检测到的接收出错次数D9248就地站运行状态D9249就地站运行状态D9250就地站运行状态D9251就地站运行状态D9252就地站出错检测D9253就地站出错检测D9254就地站出错检测D9255就地站出错检测各种软元件一览表项目 A1,A1NA1S A2,A2NA2C A2-S1A2N-S1 A3,A3NA3A A 2U,A3UA4UI/O 软元件点 256 512 1024 2048 8192输入继电器 X 0~FF 0~1FF 0~3FF 0~7FF 0~FFF输出继电器 Y 0~FF 0~1FF 0~3FF 0~7FF 0~FFF辅助继电器内部继电器(1000点)M0~M999 M0~M999, M2 048~8191特别继电器(256 点 )M9000~M9255锁存继电器(1048 点 )L1000~L2048通讯用继电器(2048 点)B0~B3FF B0~BFFF准时器 100ms准时器(200点)T0~T19910ms 准时器 (56 点)T200~T255100ms记忆准时器(0 点 )计数器 (256 点)C0~C255存放器数据存放器 (1024 点)D0~D1023 D0~D6143特别存放器(256 点 )D9000~D9255通讯存放器(1024 点 )W0~W3FF W0~WFFF累加器 (2 点)A0,A1变址存放器 (2 点 )Z, V Z,Z1~Z6(7点), V,V1~V6(7点)嵌套 (8 点 )N0~ N7指针 (256 点)P0~P255中断指针 (32 点)I0~I31常数十进制K (16 位)-32768~+32767(32 位 )-2147483648 ~+2147483647十六进制 H (16 位 )0~FFFF(32 位 )0~FFFFFFFF。
