三菱FX系列PLC基本指令

plc基础知识指令27个三菱 FX 系列plc的基本逻辑指令。

取指令与输出指令（LD/LDI/LDP/LDF/OUT）（1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。

（2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。

（3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。

（4）LDF（取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。

（5）OUT（输出指令）对线圈进行驱动的指令，也称为输出指令。

取指令与输出指令的使用说明：1）LD、LDI指令既可用于输入左母线相连的触点，也可与ANB、ORB指令配合实现块逻辑运算；2）LDP、LDF指令仅在对应元件有效时维持一个扫描周期的接通。

3）LD、LDI、LDP、LDF指令的目标元件为X 、Y 、M 、T、C、S；4）OUT指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT指令之后应设置常数K或数据寄存器。

5）OUT指令目标元件为Y、M、T、C和S，但不能用于X。

触点串联指令（AND/ANI/ANDP/ANDF）（1）AND（与指令）一个常开触点串联连接指令，完成逻辑“与”运算。

（2）ANI（与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。

（3）ANDP 上升沿检测串联连接指令。

（4）ANDF 下降沿检测串联连接指令。

触点串联指令的使用的使用说明：1）AND、ANI、ANDP、ANDF都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。

2）AND、ANI、ANDP、ANDF的目标元元件为X、Y、M、T、C和S。

3）OUT M101指令之后通过T1的触点去驱动Y4称为连续输出。

触点并联指令（OR/ORI/ORP/ORF）（1）OR（或指令）用于单个常开触点的并联，实现逻辑“或”运算。

三菱FX系列plc指令集锦1、LD 取一常开触点指令2、LDI 取一常闭触点指令3、AND 串联一常开触点4、ANI 串联一常闭触点5、OR 并一常开触点6、ORI 并一常闭7、ANB 并联回路的“与”运算8、ORB 并联回路的“或”运算9、MPS 累加器结果的进栈堆10、MRD 读取栈内容11、MPP 堆栈移出内容12、PLS 上升沿输出13、PLF 下降沿输出14、LDP 上升沿读入累加器15、LDF 下降沿读入累加器16、ANDP 累加器内容与上升沿“与”运算17、ANDF 累加器内容与下降沿“与运算18、ORP 累加器内容与上升沿“或”运算19、ORF 累加器内容与下降沿“或”运算20、MC 生产主控母线（操作数Y、M）21、MCR 生产主控母线复位指令22、示教式定时设定的应用制定功能指令TTMR（FNC64)注释：“K2”常数0—2设定定时设定值与按键输入时间的比例1）、当K=0时，定时设定与按键输入比例为1:12）、当K=1时，定时设定与按键输入比例为1:103）、当K=2时，定时设定与按键输入比例为1:100TTMR实际改变的是数据寄存器的存储数据，故需要进行示教式设定的定时器必须用数据寄存器D来设定时间。

（精度比较差）23、任意频率的时钟生成M8011（10Ms）M8012（100Ms）M8013（1S）M8014(60S)任意周期时钟脉冲信号可利用STMR指令的特性，通过以下程序生成。

24、高速比较指令（DHSZ）25、高速置位/复位指令（DHSCS/DHSCR）FNC53/FNC54用于计数器的比较与输出的直接控制注释：高速计数器C241为带复位输入（X1)的单相高速输入计数器，使用DHSCS后，只要计数器值达到1000后，y0置1（不受PLC时间的限制），而使用DHSCR后，只要计数值到达2000，就可以使Y0置为0。

26、高速比较指令（DHSZ) FNC 55注释：K1000为比较下限K2000为比较上限27、速度测量(SPD) FNC56(脉冲密度指令）可以计算单位时间内的输入脉冲数，可用于以位置脉冲形式输出的机械装置速度的实时测量。

三菱FX系列plc指令集锦1、LD 取一常开触点指令2、LDI 取一常闭触点指令3、AND 串联一常开触点4、ANI 串联一常闭触点5、OR 并一常开触点6、ORI 并一常闭7、ANB 并联回路的“与”运算8、ORB 并联回路的“或”运算9、MPS 累加器结果的进栈堆10、MRD 读取栈内容11、MPP 堆栈移出内容12、PLS 上升沿输出13、PLF 下降沿输出14、LDP 上升沿读入累加器15、LDF 下降沿读入累加器16、ANDP 累加器内容与上升沿“与”运算17、ANDF 累加器内容与下降沿“与运算18、ORP 累加器内容与上升沿“或”运算19、ORF 累加器内容与下降沿“或”运算20、MC 生产主控母线（操作数Y、M）21、MCR 生产主控母线复位指令22、示教式定时设定的应用制定功能指令TTMR（FNC64)注释：“K2”常数0—2设定定时设定值与按键输入时间的比例1）、当K=0时，定时设定与按键输入比例为1:12）、当K=1时，定时设定与按键输入比例为1:103）、当K=2时，定时设定与按键输入比例为1:100TTMR实际改变的是数据寄存器的存储数据，故需要进行示教式设定的定时器必须用数据寄存器D来设定时间。

（精度比较差）23、任意频率的时钟生成M8011（10Ms）M8012（100Ms）M8013（1S）M8014(60S)任意周期时钟脉冲信号可利用STMR指令的特性，通过以下程序生成。

24、高速比较指令（DHSZ）25、高速置位/复位指令（DHSCS/DHSCR）FNC53/FNC54用于计数器的比较与输出的直接控制注释：高速计数器C241为带复位输入（X1)的单相高速输入计数器，使用DHSCS后，只要计数器值达到1000后，y0置1（不受PLC时间的限制），而使用DHSCR后，只要计数值到达2000，就可以使Y0置为0。

26、高速比较指令（DHSZ) FNC 55注释：K1000为比较下限K2000为比较上限27、速度测量(SPD) FNC56(脉冲密度指令）可以计算单位时间内的输入脉冲数，可用于以位置脉冲形式输出的机械装置速度的实时测量。

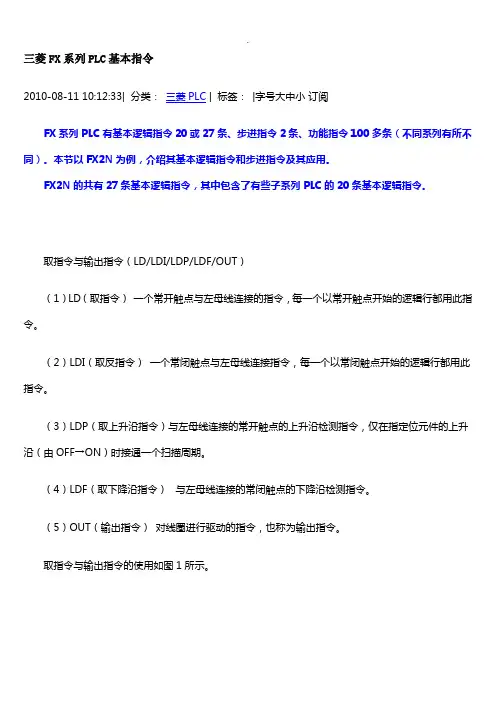

三菱FX系列PLC基本指令2010-08-11 10:12:33| 分类：三菱PLC | 标签：|字号大中小订阅FX系列PLC有基本逻辑指令20或27条、步进指令2条、功能指令100多条（不同系列有所不同）。

本节以FX2N为例，介绍其基本逻辑指令和步进指令及其应用。

FX2N的共有27条基本逻辑指令，其中包含了有些子系列PLC的20条基本逻辑指令。

取指令与输出指令（LD/LDI/LDP/LDF/OUT）（1）LD（取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。

（2）LDI（取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。

（3）LDP（取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF→ON）时接通一个扫描周期。

（4）LDF（取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。

（5）OUT（输出指令）对线圈进行驱动的指令，也称为输出指令。

取指令与输出指令的使用如图1所示。

图1 取指令与输出指令的使用取指令与输出指令的使用说明：1）LD、LDI指令既可用于输入左母线相连的触点，也可与ANB、ORB指令配合实现块逻辑运算；2）LDP、LDF指令仅在对应元件有效时维持一个扫描周期的接通。

图1中，当M1有一个下降沿时，则Y3只有一个扫描周期为ON。

3）LD、LDI、LDP、LDF指令的目标元件为X 、Y 、M 、T、C、S；4）OUT指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT指令之后应设置常数K或数据寄存器。

5）OUT指令目标元件为Y、M、T、C和S，但不能用于X。

触点串联指令（AND/ANI/ANDP/ANDF）（1）AND（与指令）一个常开触点串联连接指令，完成逻辑“与”运算。

（2）ANI（与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。

（3）ANDP 上升沿检测串联连接指令。

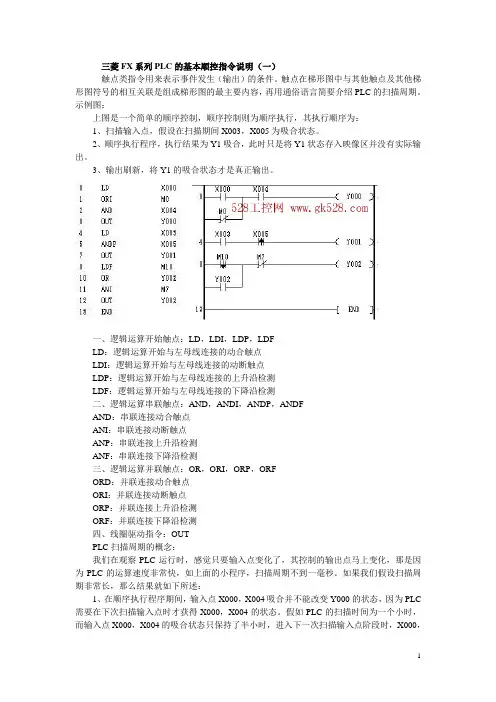

三菱FX系列PLC的基本顺控指令说明（一）触点类指令用来表示事件发生（输出）的条件。

触点在梯形图中与其他触点及其他梯形图符号的相互关联是组成梯形图的最主要内容，再用通俗语言简要介绍PLC的扫描周期。

示例图：上图是一个简单的顺序控制，顺序控制则为顺序执行，其执行顺序为：1、扫描输入点，假设在扫描期间X003，X005为吸合状态。

2、顺序执行程序，执行结果为Y1吸合，此时只是将Y1状态存入映像区并没有实际输出。

3、输出刷新，将Y1的吸合状态才是真正输出。

一、逻辑运算开始触点：LD，LDI，LDP，LDFLD：逻辑运算开始与左母线连接的动合触点LDI：逻辑运算开始与左母线连接的动断触点LDP：逻辑运算开始与左母线连接的上升沿检测LDF：逻辑运算开始与左母线连接的下降沿检测二、逻辑运算串联触点：AND，ANDI，ANDP，ANDFAND：串联连接动合触点ANI：串联连接动断触点ANP：串联连接上升沿检测ANF：串联连接下降沿检测三、逻辑运算并联触点：OR，ORI，ORP，ORFORD：并联连接动合触点ORI：并联连接动断触点ORP：并联连接上升沿检测ORF：并联连接下降沿检测四、线圈驱动指令：OUTPLC扫描周期的概念：我们在观察PLC运行时，感觉只要输入点变化了，其控制的输出点马上变化，那是因为PLC的运算速度非常快，如上面的小程序，扫描周期不到一毫秒。

如果我们假设扫描周期非常长，那么结果就如下所述：1、在顺序执行程序期间，输入点X000，X004吸合并不能改变Y000的状态，因为PLC 需要在下次扫描输入点时才获得X000，X004的状态。

假如PLC的扫描时间为一个小时，而输入点X000，X004的吸合状态只保持了半小时，进入下一次扫描输入点阶段时，X000，X004已经断开，则它们俩的吸合也就做了无用功。

2、假设扫描周期为半小时的话，当程序执行完第7步，Y1吸合。

但是要等到半小时后，到达输出刷新阶段，Y1才能真正输出去控制PLC的外部电元件。

三菱FX系列PLC的基本指令一、LD指令称为“取指令”功能：常开触点辑运算开始，即常开触点与梯形图左母线连接。

二、LDI指令称为“取反指令”功能：常闭触点逻辑运算开始，即常闭触点与梯形图左母线连接。

三、OUT指令称为“输出指令”或“线圈驱动指令”功能：输出逻辑运算结果，也就是根据逻辑运算结果去驱动一个指定的线圈。

（说明：1、OUT指令不能用于驱动输入继电器，因为输入继电器的状态由输入信号决定。

2、OUT指令可以连续使用，相当于线圈的并联，且不受使用次数的限制。

3、定时器（T）及计数器（C）使用OUT指令后，必须有常数设定值语句。

）四、AND指令称为“与指令”功能：使继电器的常开触点与其他继电器的触点串联。

五、ANI指令称为“与非指令”功能：使继电器的常闭触点与其他继电器的触点串联。

（说明：1、用AND、ANI指令可进行1个触点的串联连接，串联触点的数量不受限制，该指令可以多次使用。

2、OUT指令后，通过触点对其他线圈使用OUT指令，称之为纵接输出。

）六、OR指令称为“或指令”功能：使继电器的常开触点与其他继电器的触点并联。

七、ORI指令称为“或非指令”功能：使继电器的常闭触点与其他继电器的触点并联。

（说明：1、OR、ORI指令可以连续使用，且不受使用次数的限制。

2、当继电器常开触点或常闭触点与其他继电器的触点组成的混联电路块并联时，可以使用OR指令或ORI指令。

）八、LDP指令称为“取上升沿脉冲指令”功能：上升沿检测运算开始。

九、ANDP指令称为“与上升沿脉冲指令”功能：上升沿检测串联连接。

十、ORP指令称为“或上升沿脉冲指令”功能：上升沿检测并联连接。

十一、LDF指令称为“取下降沿脉冲指令”功能：下降沿检测运算开始。

十二、ANDF指令称为“与下降沿脉冲指令”功能：下降沿检测串联连接。

十三、ORF指令称为“或下降沿脉冲指令”功能：下降沿检测并联连接。

十四、PLS指令称为“上升沿脉冲微分指令”功能：在脉冲信号的上升沿过，其操作元件的线圈得电1个扫描描周期，产生1个扫描周期的脉冲输出。

图 1 取指令与输出指令的使用取指令与输出指令的使用说明：1 ）LD 、LDI 指令既可用于输入左母线相连的触点，也可与ANB 、ORB 指令配合实现块逻辑运算；2 ）LDP 、LDF 指令仅在对应元件有效时维持一个扫描周期的接通。

图3-15 中，当M1 有一个下降沿时，则Y3 只有一个扫描周期为ON 。

3 ）LD 、LDI 、LDP 、LDF 指令的目标元件为X 、Y 、M 、T 、C 、S ；4 ）OUT 指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT 指令之后应设置常数K 或数据寄存器。

5 ）OUT 指令目标元件为Y 、M 、T 、C 和S ，但不能用于X 。

FX系列PLC —触点串联指令（AND/ANI/ANDP/ANDF）（ 1 ）AND （与指令）一个常开触点串联连接指令，完成逻辑“与”运算。

（ 2 ）ANI （与反指令）一个常闭触点串联连接指令，完成逻辑“与非”运算。

（ 3 ）ANDP 上升沿检测串联连接指令。

（ 4 ）ANDF 下降沿检测串联连接指令。

触点串联指令的使用如图 1 所示。

图 1 触点串联指令的使用触点串联指令的使用的使用说明：1 ）AND 、ANI 、ANDP 、ANDF 都指是单个触点串联连接的指令，串联次数没有限制，可反复使用。

2 ）AND 、ANI 、ANDP 、ANDF 的目标元元件为X 、Y 、M 、T 、C 和S 。

3 ）图1 中OUT M101 指令之后通过T1 的触点去驱动Y4 称为连续输出。

FX系列PLC —触点并联指令（OR/ORI/ORP/ORF）（ 1 ）OR （或指令）用于单个常开触点的并联，实现逻辑“或”运算。

（ 2 ）ORI （或非指令）用于单个常闭触点的并联，实现逻辑“或非”运算。

（ 3 ）ORP 上升沿检测并联连接指令。

（ 4 ）ORF 下降沿检测并联连接指令。

触点并联指令的使用如图 1 所示。

图 1 触点并联指令的使用触点并联指令的使用说明：1 ）OR 、ORI 、ORP 、ORF 指令都是指单个触点的并联，并联触点的左端接到LD 、LDI 、LDP 或LPF 处，右端与前一条指令对应触点的右端相连。

三菱PLC-FX系列常用编程指令一程序流程—功能00~0900 CJ 条件转移01 CALL 调用子程序02 SRET 从子程序返回03 IRET 中断返回04 EI 开中断05 DI 关中断06 FEND 主程序结束07 WDT 监视定时器08 FOR 循环开始09 NEXT 循环结束二传送和比较指令—功能10~1910 CMP 比较11 ZCP 区间比较12 MOV 传送13 SMOV 移位传送14 CML 求补运算15 BMOV 数据块传送16 FMOV 多点传送17 XCH 数据交换18 BCD 求BCD码19 BIN 求二进制码三算术和逻辑运算指令—功能20~2920 ADD 加法21 SUB 减法22 MUL 乘法23 DIV 除法24 INC 加一25 DEC 减一26 WAND 字与27 WOR 字或28 WXOR 字异或29 NEG 求补四循环与移位—功能30~3930 ROR 循环右移31 ROL 循环左移32 RCR 带进位循环右移33 RCL 带进位循环左移34 SFTR 位右移35 SFTL 位左移36 WSFR 字右移37 WSFL 字左移38 SFWR FIFO写39 SFRD FIFO读五数据处理—功能40~4940 ZRST 区间复位41 DECO 解码42 ENCO 编码43 SUM ON位总数44 BON 检查位状态45 MEAN 求平均值46 ANS 标志置位47 ANR 标志复位48 SQR 平方根49 FLT 整数转换成浮点数六高速处理—功能50~5950 REF 刷新51 REFF 刷新与滤波处理52 MTR 矩阵输入53 HSCS 高速记数器置位54 HSCR 高速记数器复位55 HSZ 高速记数器区间比较速度检测56 SPD 脉冲输出Speed detect57 PLSY 脉宽调制Pulse Y58 PWM 脉冲调制Pulse width modulation59 PLSR 带加减速脉冲输出七方便指令—功能60~6960 IST 状态初始化61 SER 寻找62 ABSD 绝对值凸轮顺控63 INCD 增量凸轮顺控64 TTMR 示教定时器65 STMR 专用定时器—可定义66 ALT 交替输出67 RAMP 斜坡输出68 ROTC 旋转台控制69 SORT 排序八外部I/O设备—功能70~7970 TKY 十键输入71 HKY 十六键输入72 DSW 拨码开关输入73 SEGD 七段码译码74 SEGL 带锁存的七段码显示75 ARWS 方向开关76 ASC ASCII变换77 PR 打印78 FROM 读特殊功能模块79 TO 写特殊功能模块九外围设备SER—功能80~8980 RS RS通讯81 PRUN 8进制位传送82 ASCI 十六进制至ASCII转换83 HEX ASCII至十六进制转换84 CCD 校验码85 VRRD 电位器读入86 VRSC 电位器刻度8788 PID PID控制89十F2外部模块—功能90~9990 MNET F-16N, Mini网91 ANRD F2-6A, 模拟量输入92 ANWR F2-6A, 模拟量输出93 RMST F2-32RM, 启动RM94 RMWR F2-32RM, 写RM95 RMRD F2-32RM, 读RM96 RMMN F2-32RM, 监控RM97 BLK F2-30GM, 指定块98 MCDE F2-30GM, 机器码99十一浮点数—功能110~132110 ECMP 浮点数比较111 EZCP 浮点数区间比较118 EBCD 浮点数2进制->10进制119 EBIN 浮点数10进制->1进制120 EADD 浮点数加法121 ESUB 浮点数减法122 EMUL 浮点数乘法123 EDIV 浮点数除法127 ESOR 浮点数开方129 INT 浮点数->整数130 SIN 浮点数SIN运算131 COS 浮点数COS运算132 TAN 浮点数TAN运算147 SW AP 上下字节交换十二定位—功能155~159 155 ABS156 ZRN157 PLSY158 DRVI159 DRV A十三时钟运算—功能160~169 160 TCMP161 TZCP162 TADD163 TSUB166 TRD167 TWR169 HOUR十四外围设备—功能170~177 170 GRY171 GBIN176 RD3A177 WR3A十五接点比较—功能224~246 224 LD= (S1)=(S2)225 LD> (S1)>(S2)226 LD< (S1)<(S2)228 LD<> (S1)<>(S2)。

三菱FX系列PLC基本指令.步进梯形图指令FX 系列PLC 有基本顺控指令20 或27 条、步进梯形图指令2 条、应用（功能）指令100 多条（不同系列有所不同）。

以FX2N 为例，介绍其基本顺控指令和步进指令及其应用。

FX1N，FX2N，FX2NC 共有27 条基本顺控指令，2条步进梯形图指令。

三菱FX系列PLC基本指令一览表FX系列PLC —取指令与输出指令（LD/LDI/LDP/LDF/OUT）（ 1 ）LD （取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。

（ 2 ）LDI （取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。

（ 3 ）LDP （取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF → ON ）时接通一个扫描周期。

（ 4 ）LDF （取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。

（ 5 ）OUT （输出指令）对线圈进行驱动的指令，也称为输出指令。

取指令与输出指令的使用如图 1 所示。

图 1 取指令与输出指令的使用取指令与输出指令的使用说明：1 ）LD 、LDI 指令既可用于输入左母线相连的触点，也可与ANB 、ORB 指令配合实现块逻辑运算；2 ）LDP 、LDF 指令仅在对应元件有效时维持一个扫描周期的接通。

图3-15 中，当M1 有一个下降沿时，则Y3 只有一个扫描周期为ON 。

3 ）LD 、LDI 、LDP 、LDF 指令的目标元件为X 、Y 、M 、T 、C 、S ；4 ）OUT 指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT 指令之后应设置常数K 或数据寄存器。

5 ）OUT 指令目标元件为Y 、M 、T 、C 和S ，但不能用于X 。

FX系列PLC —触点串联指令（AND/ANI/ANDP/ANDF）（ 1 ）AND （与指令）一个常开触点串联连接指令，完成逻辑“与”运算。
