2009年系统架构设计师考试真题(案例分析)

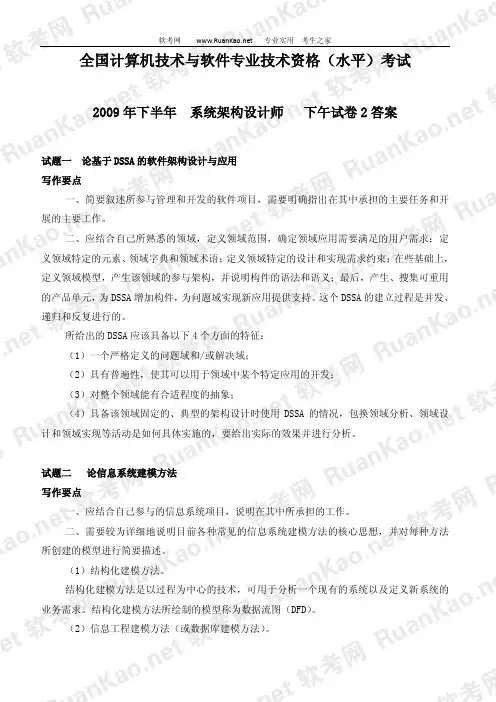

全国计算机技术与软件专业技术资格（水平）考试2009年下半年系统架构设计师下午试卷2答案试题一论基于DSSA的软件架构设计与应用写作要点一、简要叙述所参与管理和开发的软件项目，需要明确指出在其中承担的主要任务和开展的主要工作。

二、应结合自己所熟悉的领域，定义领域范围，确定领域应用需要满足的用户需求；定义领域特定的元素、领域字典和领域术语；定义领域特定的设计和实现需求约束；在些基础上，定义领域模型，产生该领域的参与架构，并说明构件的语法和语义；最后，产生、搜集可重用的产品单元，为DSSA增加构件，为问题域实现新应用提供支持。

这个DSSA的建立过程是并发、递归和反复进行的。

所给出的DSSA应该具备以下4个方面的特征：（1）一个严格定义的问题域和/或解决域；（2）具有普遍性，使其可以用于领域中某个特定应用的开发；（3）对整个领域能有合适程度的抽象；（4）具备该领域固定的、典型的架构设计时使用DSSA的情况，包换领域分析、领域设计和领域实现等活动是如何具体实施的，要给出实际的效果并进行分析。

试题二论信息系统建模方法写作要点一、应结合自己参与的信息系统项目，说明在其中所承担的工作。

二、需要较为详细地说明目前各种常见的信息系统建模方法的核心思想，并对每种方法所创建的模型进行简要描述。

（1）结构化建模方法。

结构化建模方法是以过程为中心的技术，可用于分析一个现有的系统以及定义新系统的业务需求。

结构化建模方法所绘制的模型称为数据流图（DFD）。

（2）信息工程建模方法（或数据库建模方法）。

信息工程建模方法是一种以数据为中心，但过程敏感的技术，它强调在分析和研究过程需求之前，首先研究和分析数据需求。

信息工程建模方法所创建的模型被称为实体联系图（ERD）。

（3）面向对象建模方法。

面向对象建模方法将“数据”和“过程”集成到被称为“对象”的结构中，消除了数据和过程的人为分离现象。

面向对象建模方法所创建的模型被称为对象模型。

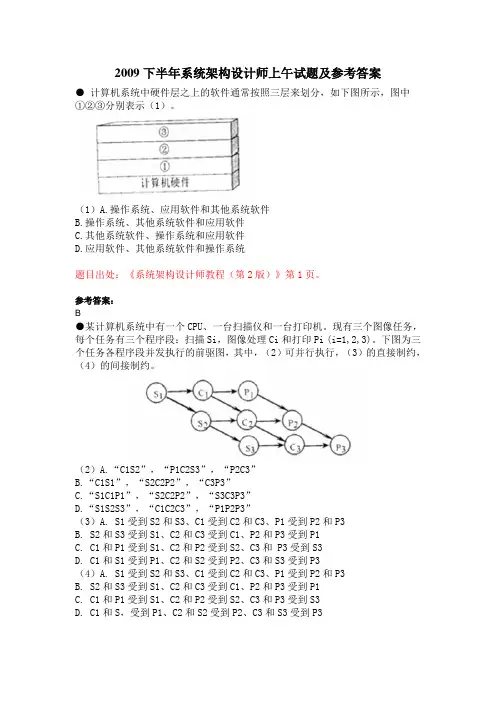

2009下半年系统架构设计师上午试题及参考答案● 计算机系统中硬件层之上的软件通常按照三层来划分，如下图所示，图中①②③分别表示（1）。

（1）A.操作系统、应用软件和其他系统软件B.操作系统、其他系统软件和应用软件C.其他系统软件、操作系统和应用软件D.应用软件、其他系统软件和操作系统题目出处：《系统架构设计师教程（第2版）》第1页。

参考答案：B●某计算机系统中有一个CPU、一台扫描仪和一台打印机。

现有三个图像任务，每个任务有三个程序段：扫描Si，图像处理Ci和打印Pi (i=1,2,3)。

下图为三个任务各程序段并发执行的前驱图，其中，（2）可并行执行，（3）的直接制约，（4）的间接制约。

（2）A.“C1S2”，“P1C2S3”，“P2C3”B.“C1S1”，“S2C2P2”，“C3P3”C.“S1C1P1”，“S2C2P2”，“S3C3P3”D.“S1S2S3”，“C1C2C3”，“P1P2P3”（3）A. S1受到S2和S3、C1受到C2和C3、P1受到P2和P3B. S2和S3受到S1、C2和C3受到C1、P2和P3受到P1C. C1和P1受到S1、C2和P2受到S2、C3和 P3受到S3D. C1和S1受到P1、C2和S2受到P2、C3和S3受到P3（4）A. S1受到S2和S3、C1受到C2和C3、P1受到P2和P3B. S2和S3受到S1、C2和C3受到C1、P2和P3受到P1C. C1和P1受到S1、C2和P2受到S2、C3和P3受到S3D. C1和S，受到P1、C2和S2受到P2、C3和S3受到P3参考答案：（2）A （3）C （4）B● 在数据库设计的需求分析阶段应完成包括（5）在内的文档。

（5）A.E-R图B.关系模式C.数据字典和数据流图D.任务书和设计方案题目出处：《系统架构设计师教程（第2版）》第48～54页。

参考答案：C● 设有职务工资关系P（职务，最低工资，最高工资），员工关系EMP（员工号，职务，工资），要求任何一名员工，其工资值必须在其职务对应的工资范围之内，实现该需求的方法是（6）。

系统架构设计师案例分析试题加答案（四）系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

下午的案例分析是考试的一大难点，希赛小编为大家整理了几道系统架构设计师案例分析试题，希望对大家有所帮助。

试题四阅读以下关于系统设计与开发工具集成的说明，回答问题。

TeleDev是一个大型的电信软件开发公司，公司内部采用多种商业/开源的工具进行软件系统设计与开发工作。

为了提高系统开发效率，公司管理层决定开发一个分布式的系统设计与开发工具集成框架，将现有的系统设计与开发工具有效集成在一起。

集成框架开发小组经过广泛调研，得到了如下核心需求。

1目前使用的系统设计与开发工具的运行平台和开发语言差异较大，集成框架应无缝集成各个工具的功能。

2目前使用的系统设计与开发工具所支持的通信协议和数据格式各不相同，集成框架应实现工具之间的灵活通信和数据格式转换。

3集成框架需要根据实际的开发流程灵活、动态地定义系统开发工具之间的协作关系。

4集成框架应能集成一些常用的第三方实用工具，如即时通信，邮件系统等。

集成框架开发小组经过分析与讨论，最终决定采用企业服务总线(ESB.作为集成框架的基础架构。

1、ESB是目前企业级应用集成常用的基础架构。

请列举出ESB 的4个主要功能，并从集成系统的部署方式、待集成系统之间的耦合程度、集成系统的可扩展性3个方面说明为何采用ESB作为集成框架的基础架构。

2、在ESB基础架构的基础上，请根据题干描述中的4个需求，说明每个需求应该采用何种具体的集成方式或架构风格最为合适。

3、请指出在实现工具之间数据格式的灵活转换时，通常采用的设计模式是什么，并对实现过程进行简要描述。

参考答案1、本题主要考查考生应用集成的掌握情况。

ESB的主要功能包括如下。

(1)应用程序的位置透明性。

(2)传输协议转换。

(3)消息格式转换。

(4)消息路由。

(5)消息增强。

(6)安全支持。

(7)监控和管理。

系统架构设计师案例分析试题加答案（一）系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

下午的案例分析是考试的一大难点，希赛小编为大家整理了几道系统架构设计师案例分析试题，希望对大家有所帮助。

试题一阅读以下关于软件系统数据建模的说明，回答问题。

某软件公司成立项目组为某高校开发一套教职工信息管理系统。

与教职工信息相关的数据需求和处理需求如下。

数据需求：在教职工信息中能够存储学校所有在职的教工和职工信息，包括姓名、所属部门、出生年月、工资编号、工资额和缴税信息；部门信息中包括部门编号、部门名称、部门人数和办公地点信息。

33处理需求：能够根据编制内或外聘教职工的工资编号分别查询其相关信息；每个月的月底统一核发工资，要求系统能够以最快速度查询出教工或者职工所在部门名称、实发工资金额；由于学校人员相对稳定，所以数据变化及维护工作量很少。

项目组王工和李工针对上述应用需求分别给出了所设计的数据模型(如图所示)。

王工遵循数据库设计过程，按照第三范式对数据进行优化和调整，所设计的数据模型简单且基本没有数据冗余；而李工设计的数据模型中存在大量数据冗余。

项目组经过分析和讨论，特别是针对数据处理中对数据访问效率的需求，最终选择了李工给出的数据模型设计方案。

1、请用300字以内的文字，说明什么是数据库建模中的反规范化技术，指出采用反规范化技术能获得哪些益处，可能带来哪些问题。

2、请简要叙述常见的反规范化技术有哪些。

3、请分析李工是如何应用反规范化技术来满足教职工信息管理需求的。

参考答案1、规范化设计后，数据库设计者希望牺牲部分规范化来提高性能，这种从规范化设计的回退方法称为反规范化技术。

采用反规范化技术的益处：降低连接操作的需求、降低外码和索引的数目，还可能减少表的数目，能够提高查询效率。

可能带来的问题：数据的重复存储，浪费了磁盘空间；可能出现数据的完整性问题，为了保障数据的一致性，增加了数据维护的复杂性，会降低修改速度。

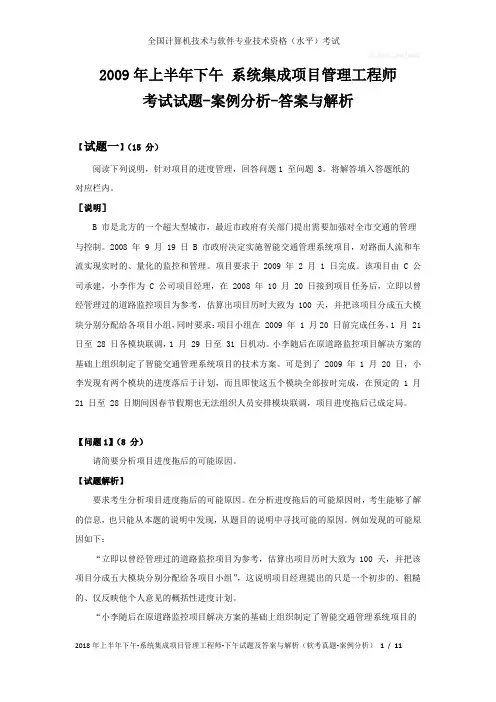

2009年上半年下午系统集成项目管理工程师考试试题-案例分析-答案与解析【试题一】（15 分）阅读下列说明，针对项目的进度管理，回答问题1 至问题 3。

将解答填入答题纸的对应栏内。

［说明］B 市是北方的一个超大型城市，最近市政府有关部门提出需要加强对全市交通的管理与控制。

2008 年 9 月 19 日 B 市政府决定实施智能交通管理系统项目，对路面人流和车流实现实时的、量化的监控和管理。

项目要求于 2009 年 2 月 1 日完成。

该项目由C 公司承建，小李作为 C 公司项目经理，在 2008 年 10 月 20 日接到项目任务后，立即以曾经管理过的道路监控项目为参考，估算出项目历时大致为 100 天，并把该项目分成五大模块分别分配给各项目小组，同时要求：项目小组在 2009 年 1 月20 日前完成任务，1 月 21 日至 28 日各模块联调，1 月 29 日至 31 日机动。

小李随后在原道路监控项目解决方案的基础上组织制定了智能交通管理系统项目的技术方案。

可是到了 2009 年 1 月 20 日，小李发现有两个模块的进度落后于计划，而且即使这五个模块全部按时完成，在预定的 1 月21 日至 28 日期间因春节假期也无法组织人员安排模块联调，项目进度拖后已成定局。

【问题1】（8 分）请简要分析项目进度拖后的可能原因。

【试题解析】要求考生分析项目进度拖后的可能原因。

在分析进度拖后的可能原因时，考生能够了解的信息，也只能从本题的说明中发现，从题目的说明中寻找可能的原因。

例如发现的可能原因如下：“立即以曾经管理过的道路监控项目为参考，估算出项目历时大致为 100 天，并把该项目分成五大模块分别分配给各项目小组”，这说明项目经理提出的只是一个初步的、粗糙的、仅反映他个人意见的概括性进度计划。

“小李随后在原道路监控项目解决方案的基础上组织制定了智能交通管理系统项目的技术方案”。

当借鉴原来项目的经验时，只有与原来项目同类、同种时才有较大的借鉴价值，在本题中本次的智能交通管理系统项目的技术方案不能从道路监控项目直接抄袭。

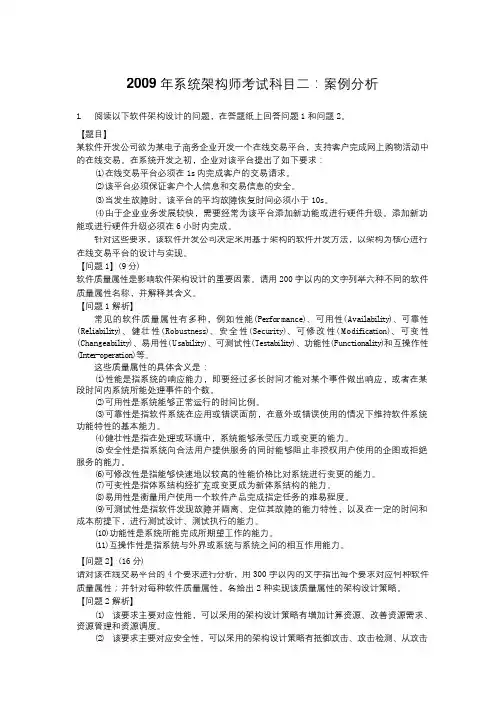

2009年系统架构师考试科目二：案例分析1.阅读以下软件架构设计的问题，在答题纸上回答问题1和问题2。

【题目】某软件开发公司欲为某电子商务企业开发一个在线交易平台，支持客户完成网上购物活动中的在线交易。

在系统开发之初，企业对该平台提出了如下要求：(1)在线交易平台必须在1s内完成客户的交易请求。

(2)该平台必须保证客户个人信息和交易信息的安全。

(3)当发生故障时，该平台的平均故障恢复时间必须小于10s。

(4)由于企业业务发展较快，需要经常为该平台添加新功能或进行硬件升级。

添加新功能或进行硬件升级必须在6小时内完成。

针对这些要求，该软件开发公司决定采用基于架构的软件开发方法，以架构为核心进行在线交易平台的设计与实现。

【问题1】(9分)软件质量属性是影响软件架构设计的重要因素。

请用200字以内的文字列举六种不同的软件质量属性名称，并解释其含义。

【问题1解析】常见的软件质量属性有多种，例如性能(Per formance)、可用性(Avai lab i l i ty)、可靠性(Rel iab i l i ty)、健壮性(Robus tness)、安全性(Secur i ty)、可修改性(Modi f ica t ion)、可变性(Changeab i l i ty)、易用性(Usab i l i ty)、可测试性(Tes tab i l i ty)、功能性(Func t iona l i ty)和互操作性(In te r-opera t ion)等。

这些质量属性的具体含义是：(1)性能是指系统的响应能力，即要经过多长时间才能对某个事件做出响应，或者在某段时间内系统所能处理事件的个数。

(2)可用性是系统能够正常运行的时间比例。

(3)可靠性是指软件系统在应用或错误面前，在意外或错误使用的情况下维持软件系统功能特性的基本能力。

(4)健壮性是指在处理或环境中，系统能够承受压力或变更的能力。

(5)安全性是指系统向合法用户提供服务的同时能够阻止非授权用户使用的企图或拒绝服务的能力。

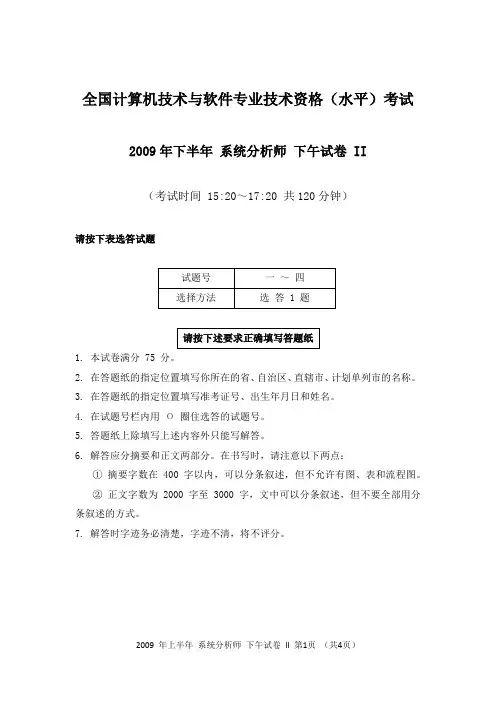

全国计算机技术与软件专业技术资格（水平）考试2009年下半年系统分析师下午试卷 II（考试时间 15:20～17:20 共120分钟）请按下表选答试题1. 本试卷满分 75 分。

2. 在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。

3. 在答题纸的指定位置填写准考证号、出生年月日和姓名。

4. 在试题号栏内用Ο圈住选答的试题号。

5. 答题纸上除填写上述内容外只能写解答。

6. 解答应分摘要和正文两部分。

在书写时，请注意以下两点：①摘要字数在 400 字以内，可以分条叙述，但不允许有图、表和流程图。

②正文字数为 2000 字至 3000 字，文中可以分条叙述，但不要全部用分条叙述的方式。

7. 解答时字迹务必清楚，字迹不清，将不评分。

试题一论软件项目质量管理及其应用软件工程的目标是生产出髙质量的软件。

ANSI/IEEE Std 729-1983对软件质量的定义是“与软件产品满足规定的和隐含的需求能力有关的特征或特性的全体”，实际上反映了三方面的问题：(1)软件需求是度量软件质量的基础。

(2)只满足明确定义的需求，而没有满足应有的隐含需求，软件质量也无法保证。

(3)不遵循各种标准定义的开发规则，软件质量就得不到保证。

软件质量管理贯穿于软件生命周期，极为重要。

软件质量管理过程包括软件项目质量计划、软件质量保证和软件质量控制。

质量管理的关键是预防重于检査，应事前计划好质量，而不只是事后检査，这有助于降低软件质量管理成本。

请围绕“软件项目质量管理及其应用”论题，依次从以下三个方面进行论述。

1.概要叙述你参与管理和开发的软件项目以及你在其中担任的主要工作。

2.详细论述在该项目中进行质量保证和质量控制时所实施的活动，并论述二者之间的关系。

3.分析并讨论你所参与的项目中的质量管理成本，并给出评价。

试题二论企业服务总线技术及其在应用集成中的作用企业应用集成（Enterprise Application Integration,EAI)是企业必须要面对的实际问题，企业服务总线（Enterprise Service Bus,ESB)技术是一种基于面向服务体系结构的新型企业应用集成技术。

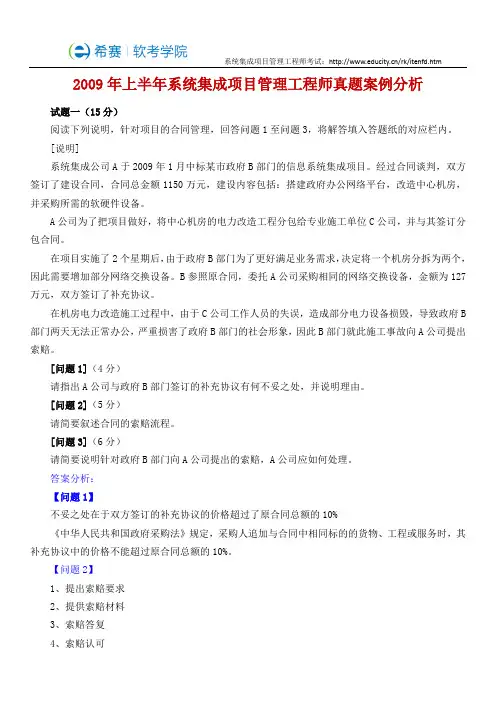

2009年上半年系统集成项目管理工程师真题案例分析试题一（15分）阅读下列说明，针对项目的合同管理，回答问题1至问题3，将解答填入答题纸的对应栏内。

[说明]系统集成公司A于2009年1月中标某市政府B部门的信息系统集成项目。

经过合同谈判，双方签订了建设合同，合同总金额1150万元，建设内容包括：搭建政府办公网络平台，改造中心机房，并采购所需的软硬件设备。

A公司为了把项目做好，将中心机房的电力改造工程分包给专业施工单位C公司，并与其签订分包合同。

在项目实施了2个星期后，由于政府B部门为了更好满足业务需求，决定将一个机房分拆为两个，因此需要增加部分网络交换设备。

B参照原合同，委托A公司采购相同的网络交换设备，金额为127万元，双方签订了补充协议。

在机房电力改造施工过程中，由于C公司工作人员的失误，造成部分电力设备损毁，导致政府B 部门两天无法正常办公，严重损害了政府B部门的社会形象，因此B部门就此施工事故向A公司提出索赔。

[问题1]（4分）请指出A公司与政府B部门签订的补充协议有何不妥之处，并说明理由。

[问题2]（5分）请简要叙述合同的索赔流程。

[问题3]（6分）请简要说明针对政府B部门向A公司提出的索赔，A公司应如何处理。

答案分析：【问题1】不妥之处在于双方签订的补充协议的价格超过了原合同总额的10%《中华人民共和国政府采购法》规定，采购人追加与合同中相同标的的货物、工程或服务时，其补充协议中的价格不能超过原合同总额的10%。

【问题2】1、提出索赔要求2、提供索赔材料3、索赔答复4、索赔认可5、提交索赔报告6、提请仲裁、提出诉讼【问题3】1、A公司接到政府B部门的索赔要求，并得到政府B部门的索赔材料后，根据双方签订的合同中的相关条款，进行认真分析和评估，给出索赔答复。

2、A公司与政府B部门就索赔事项达成认可后，A公司向政府B部门进行赔偿，如果不能达成一致的，按照合同的条款，提请仲裁和诉讼3、A公司根据与C公司签订分包合同，向C公司提出索赔要求，试题二（15分）阅读下列说明，针对项目的范围管理，回答问题1至问题3，将解答填入答题纸的对应栏内。

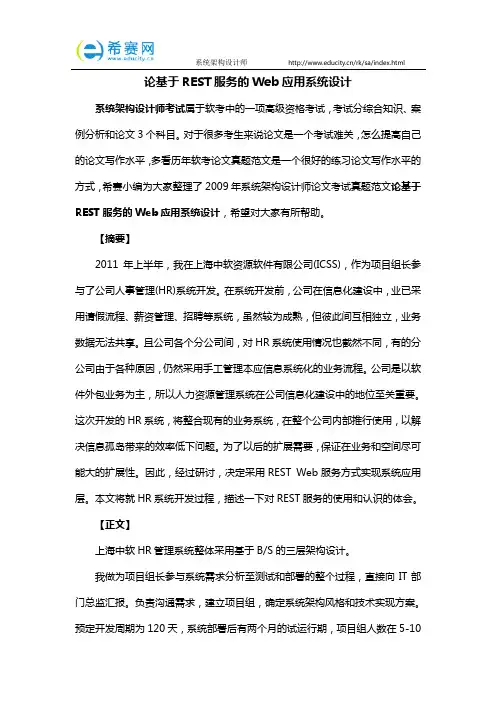

论基于REST服务的Web应用系统设计系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

对于很多考生来说论文是一个考试难关，怎么提高自己的论文写作水平，多看历年软考论文真题范文是一个很好的练习论文写作水平的方式，希赛小编为大家整理了2009年系统架构设计师论文考试真题范文论基于REST服务的Web应用系统设计，希望对大家有所帮助。

【摘要】2011年上半年，我在上海中软资源软件有限公司(ICSS)，作为项目组长参与了公司人事管理(HR)系统开发。

在系统开发前，公司在信息化建设中，业已采用请假流程、薪资管理、招聘等系统，虽然较为成熟，但彼此间互相独立，业务数据无法共享。

且公司各个分公司间，对HR系统使用情况也截然不同，有的分公司由于各种原因，仍然采用手工管理本应信息系统化的业务流程。

公司是以软件外包业务为主，所以人力资源管理系统在公司信息化建设中的地位至关重要。

这次开发的HR系统，将整合现有的业务系统，在整个公司内部推行使用，以解决信息孤岛带来的效率低下问题。

为了以后的扩展需要，保证在业务和空间尽可能大的扩展性。

因此，经过研讨，决定采用REST Web服务方式实现系统应用层。

本文将就HR系统开发过程，描述一下对REST服务的使用和认识的体会。

【正文】上海中软HR管理系统整体采用基于B/S的三层架构设计。

我做为项目组长参与系统需求分析至测试和部署的整个过程，直接向IT部门总监汇报。

负责沟通需求，建立项目组，确定系统架构风格和技术实现方案。

预定开发周期为120天，系统部署后有两个月的试运行期，项目组人数在5-10人间变动。

由于项目开发资源（比如时间）紧张，公司HR系统业务逻辑复杂，旧系统改进与新需求交织，项目组对业务并不熟悉，难以在一开始预估将所有业务移植到新系统的时间。

因此，在开发模型选择上，采用螺旋式增量开发。

首先不必追求大而全，在开发完系统基本框架基础上，优先移植最亟待改进的业务。

计算机系统中硬件层之上的软件通常按照三层来划分，如下图所示，图中①②③分别表示（1）。

(1)A.操作系统、应用软件和其他系统软件 B.操作系统、其他系统软件和应用软件C.其他系统软件、操作系统和应用软件D.应用软件、其他系统软件和操作系统【答案】B【解析】本题考查计算机系统中软件方面的基本知识。

操作系统（OperatingSystem)的目的是为了填补人与机器之间的鸿沟，即建立用户与计算机之间的接口，而为裸机配置的一种系统软件，如下图所示。

从上图可以看出，操作系统是裸机上的第一层软件，是对硬件系统功能的首次扩充。

它在计算机系统中占据重要而特殊的地位，其他系统软件属于第二层，如编辑程序、汇编程序、编译程序和数据库管理系统等系统软件；大量的应用软件属于第三层，例如银行账务查询、股市行情和机票预定系统等。

其他系统软件和应用软件都是建立在操作系统基础之上的，并得到它的支持和取得它的服务。

从用户角度看，当计算机配置了操作系统后，用户不再直接使用计算机系统硬件，而是利用操作系统所提供的命令和服务去操纵计算机，操作系统已成为现代计算机系统中必不可少的最重要的系统软件，因此把操作系统看作是用户与计算机之间的接口。

某计算机系统中有一个CPU、一台扫描仪和一台打印机。

现有三个图像处理任务，每个任务有三个程序段：扫描Si，图像处理Q和打印Pi(i=l，2,3)。

下图为三个任务各程序段并发执行的前驱图，其中，(2)可并行执行，(3)的直接制约，(4)的间接制约。

(2)A.“C1S2”，"P1C2S3“，“P2C3” B.“C1S1",“S2C2P2”，“C3P3”C."S1C1P1",“S2C2P2",“S3C3P3”D."S1S2S3","C1C2C3","P1P2P3"(3)A.S1受到S2和S3、C1受到C2和C3、P1受到P2和P3B.S2和S3受到S1、C2和C3受到C1、P2和P3受到P1C.C1和P1受到S1、C2和P2受到S2、C3和P3受到S3D.C1和S1受到P1、C2和S2受到P2、C3和S3受到P3(4)A.S1受到S2和S3、C1受到C2和C3、P1受到P2和P3B.S2和S3受到S1、C2和C3受到C1、P2和P3受到P1C.C1和P1受到S1、C2和P2受到S2、C3和P3受到S3D.C1和S1受到P1、C2和S2受到P2、C3和S3受到P3【答案】A C B【解析】本题考査操作系统多道程序设计中的基础知识。

第 1 章：案例分析试题1(2015年下半年试题1)阅读以下关于软件架构评估的说明，在答题纸上回答问题1和问题2。

【说明】某软件公司拟为某市级公安机关开发一套特种车辆管理与监控系统，以提高特种车辆管理的效率和准确性。

在系统需求分析与架构设计阶段，用户提出的部分需求和关键质量属性场景如下：(a)系统用户分为管理员、分管领导和普通民警等三类；(b)正常负载情况下，系统必须在0.5秒内对用户的车辆查询请求进行响应；(c)系统能够抵御99.999%的黑客攻击；(d)系统的用户名必须以字母开头，长度不少于5个字符；(e)对查询请求处理时间的要求将影响系统的数据传输协议和处理过程的设计；(f)网络失效后，系统需要在2分钟内发现并启用备用网络系统；(g)在系统升级时，需要保证在1个月内添加一个新的消息处理中间件；(h)查询过程中涉及到的车辆实时视频传输必须保证20帧/秒的速率，且画面具有600*480的分辨率；(i)更改系统加密的级别将对安全性和性能产生影响；(j)系统主站点断电后，需要在3秒内将请求重定向到备用站点；(k)假设每秒中用户查询请求的数量是10个，处理请求的时间为30毫秒，则“在1秒内完成用户的查询请求”这一要求是可以实现的；(l)对用户信息数据的授权访问必须保证99.999%的安全性；(m)目前对“车辆信息实时监控”业务逻辑的描述尚未达成共识，这可能导致部分业务功能模块的重复，影响系统的可修改性；(n)更改系统的Web界面接口必须在1周内完成；(o)系统需要提供远程调试接口，并支持系统的远程调试。

在对系统需求和质量属性场景进行分析的基础上，系统的架构师给出了三个候选的架构设计方案。

公司目前正在组织系统开发的相关人员对系统架构进行评估。

【问题1】（12分）在架构评估过程中，质量属性效用树（utility tree）是对系统质量属性进行识别和优先级排序的重要工具。

请给出合适的质量属性，填入图1-1中(1)、(2)空白处；并选择题干描述中的(a)～(o)，将恰当的序号填入(3)～(6)空白处，完成该系统的效用树。

2009上半年系统分析师考试真题及答案-上午卷2009年5月第1题在某银行业务的用例模型中，“取款”用例需要等到“存款”用例执行之后才能执行，两个用例之间的关系属于（1）；“取款”和“存款”两个用例中都需要执行查询余额的功能，将查询余额提取成独立的用例，那么“取款”和“存款”用例与“查询余额”用例之间的关系属于（2）。

（1）A. 关联关系 B. 扩展关系 C. 使用关系 D. 依赖关系（2）A. 扩展关系 B. 使用关系 C. 依赖关系 D. 继承关系【参考答案】D A【解析】本题考查用例建模中用例之间的基本关系。

(1).用例执行有先后顺序，是一种在时间上的依赖关系。

(2).在使用用例建模系统需求时，两个或多个用例可能执行同样的功能步骤。

把这些公共步骤提取成独立的用例，称为抽象用例。

抽象用例代表了某种程度的复用，是降低用例之间冗余比较好的方式。

抽象用例可以被另一个需要使用它的功能用例访问，抽象用例和使用它的用例之间的关系称为使用关系。

2009年5月第3题雇员类含有计算报酬的行为，利用面向对象的（3），可以使得其派生类专职雇员类和兼职雇员类计算报酬的行为有相同的名称，但有不同的计算方法。

A. 多态性B. 继承性C. 封装性D. 复用性【参考答案】A【解析】本题考査面向对象中的多态性。

多态性是指多种形式，不同的对象可以以不同的形式响应同样的消息。

专职雇员类的对象和兼职雇员类的对象对于同样的消息采用了不同的计算方法，这是面向对象多态性的体现。

2009年5月第4题面向对象分析的一项重要任务是发现潜在对象并进行筛选，错误的做法是删除（4）。

A. 系统范围之外的名词B. 表示事件的名词C. 不具有独特行为的名词D. 一个对象的同义词【参考答案】B【解析】本题考查面向对象建模的基本方法。

在面向对象分析中，并不是所有的名词都表示了问题域内有用的业务对象，通过删除对象的同义词、系统范围之外的名词、不具有独特行为的名词、不清楚的名词和另一个对象的行动或属性的名词来最终清理候选对象列表。

系统架构设计师案例分析试题加答案（二）系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

下午的案例分析是考试的一大难点，希赛小编为大家整理了几道系统架构设计师案例分析试题，希望对大家有所帮助。

试题二阅读以下关于软件架构评估的说明，回答问题。

某网上购物电子商务公司拟升级正在使用的在线交易系统，以提高用户网上购物在线支付环节的效率和安全性。

在系统的需求分析与架构设计阶段，公司提出的需求和关键质量属性场景如下：(a)正常负载情况下，系统必须在0.5秒钟内对用户的交易请求进行响应；(b)信用卡支付必须保证99.999%的安全性；(c)对交易请求处理时间的要求将影响系统的数据传输协议和处理过程的设计；(d)网络失效后，系统需要在1.5分钟内发现错误并启用备用系统；(e)需要在20人月内为系统添加一个新的CORBA中间件；(f)交易过程中涉及的产品介绍视频传输必须保证画面具有600*480的分辨率，20帧/秒的速率；(g)更改加密的级别将对安全性和性能产生影响；(h)主站点断电后，需要在3秒钟内将访问请求重定向到备用站点：(i)假设每秒中用户交易请求的数量是10个，处理请求的时间为30毫秒，则“在1秒钟内完成用户的交易请求”这一要求是可以实现的；(j)用户信息数据库授权必须保证99.999%名可用；(k)目前对系统信用卡支付业务逻辑的描述尚未达成共识，这可能导致部分业务功能模块的重复，影响系统的可修改性；(l)更改Web界面接口必须在4人周内完成；(m)系统需要提供远程调试接口，并支持系统的远程调试。

在对系统需求和质量属性场景进行分析的基础上，系统的架构师给出了三个候选的架构设计方案。

公司目前正在组织系统开发的相关人员对系统架构进行评估。

1、在架构评估过程中，质量属性效用树(utilitytree)是对系统质量属性进行识别和优先级排序的重要工具。

请给出合适的质量属性，填入图中(1)、(2)空白处；并选择题干描述的(a)～(m)，填入(3)～(6)空白处，完成该系统的效用树。

论信息系统建模方法系统架构设计师考试属于软考中的一项高级资格考试，考试分综合知识、案例分析和论文3个科目。

对于很多考生来说论文是一个考试难关，怎么提高自己的论文写作水平，多看历年软考论文真题范文是一个很好的练习论文写作水平的方式，希赛小编为大家整理了2009年系统架构设计师论文考试真题范文论信息系统建模方法，希望对大家有所帮助。

【摘要】大型信息系统通常十分复杂，很难直接对它进行分析设计，人们经常借助模型来设计分析系统。

模型是现实世界中的某些事物的一种抽象表示。

抽象的含义是抽取事物的本质特性，忽略事物的其他次要因素。

因此，模型既反映事物的原型，又不等于该原型。

模型是理解、分析、开发或改造事物原型的一种常用手段。

例如，建造大楼前常先做大楼的模型，以便在大楼动工前就能使人们对未来的大楼有一个十分清晰的感性认识，显然，大楼模型还可以用来改进大楼的设计方案。

【正文】在信息系统中，模型是开发过程中的一个不可缺少的工具。

信息系统包括数据处理、事务管理和决策支持。

实质上，信息系统可以看成是由一系列有序的模型构成的，这些有序模型通常为：功能模型、信息模型、数据模型、控制模型和决策模型，所谓有序是指这些模型上分别在系统的不同开发阶段、不同开发层次上建立的。

信息建模方法介绍模型的表示形式可以是数学公式、缩小的物理装置、图表文字说明，也可以是专用的形式化语言。

模型建立的思路有两种：自顶向下、逐步求精和自底向上、综合集成。

建立模型的一般过程可以由图1表示。

模型的目标即模型研究的目的，知识是指现实系统的知识和模型构造知识，数据是指系统的原始信息，这三方面构成了建模过程的输入。

模型构造是具体的建模技术的运用过程。

可信性分析是指分析所建模型能否满足系统目标。

信息系统模型的表现形式与普通系统模型是有区别的。

描述信息系统模型最常见的方法是形式化描述和图示化描述。

形式化描述方法非常精确、严谨，易于系统以后的实现，但难以掌握和理解，模型可读性差，往往只有专业人员才会使用，因而难于推广。
