轴承钢的生产与工艺技术

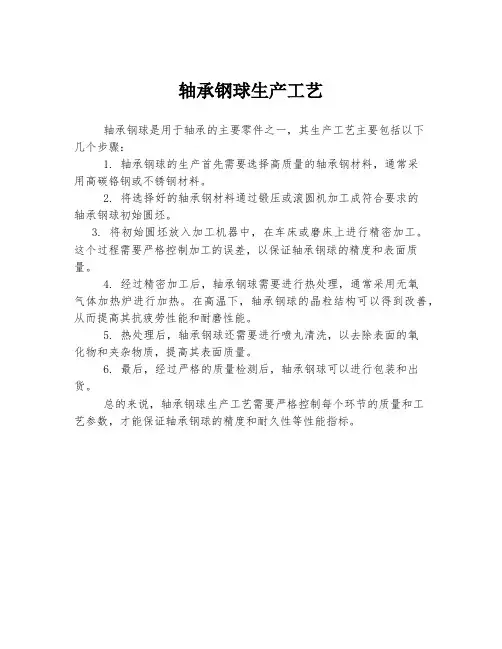

轴承钢球生产工艺
轴承钢球是用于轴承的主要零件之一，其生产工艺主要包括以下
几个步骤：
1. 轴承钢球的生产首先需要选择高质量的轴承钢材料，通常采
用高碳铬钢或不锈钢材料。

2. 将选择好的轴承钢材料通过锻压或滚圆机加工成符合要求的
轴承钢球初始圆坯。

3. 将初始圆坯放入加工机器中，在车床或磨床上进行精密加工。

这个过程需要严格控制加工的误差，以保证轴承钢球的精度和表面质量。

4. 经过精密加工后，轴承钢球需要进行热处理，通常采用无氧
气体加热炉进行加热。

在高温下，轴承钢球的晶粒结构可以得到改善，从而提高其抗疲劳性能和耐磨性能。

5. 热处理后，轴承钢球还需要进行喷丸清洗，以去除表面的氧
化物和夹杂物质，提高其表面质量。

6. 最后，经过严格的质量检测后，轴承钢球可以进行包装和出货。

总的来说，轴承钢球生产工艺需要严格控制每个环节的质量和工
艺参数，才能保证轴承钢球的精度和耐久性等性能指标。

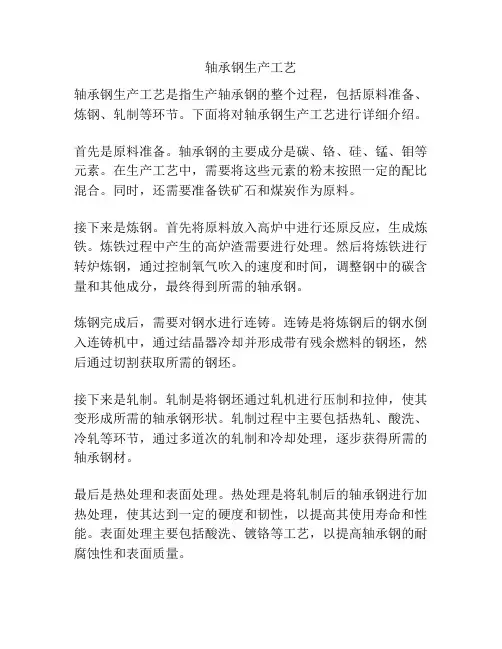

轴承钢生产工艺
轴承钢生产工艺是指生产轴承钢的整个过程，包括原料准备、炼钢、轧制等环节。

下面将对轴承钢生产工艺进行详细介绍。

首先是原料准备。

轴承钢的主要成分是碳、铬、硅、锰、钼等元素。

在生产工艺中，需要将这些元素的粉末按照一定的配比混合。

同时，还需要准备铁矿石和煤炭作为原料。

接下来是炼钢。

首先将原料放入高炉中进行还原反应，生成炼铁。

炼铁过程中产生的高炉渣需要进行处理。

然后将炼铁进行转炉炼钢，通过控制氧气吹入的速度和时间，调整钢中的碳含量和其他成分，最终得到所需的轴承钢。

炼钢完成后，需要对钢水进行连铸。

连铸是将炼钢后的钢水倒入连铸机中，通过结晶器冷却并形成带有残余燃料的钢坯，然后通过切割获取所需的钢坯。

接下来是轧制。

轧制是将钢坯通过轧机进行压制和拉伸，使其变形成所需的轴承钢形状。

轧制过程中主要包括热轧、酸洗、冷轧等环节，通过多道次的轧制和冷却处理，逐步获得所需的轴承钢材。

最后是热处理和表面处理。

热处理是将轧制后的轴承钢进行加热处理，使其达到一定的硬度和韧性，以提高其使用寿命和性能。

表面处理主要包括酸洗、镀铬等工艺，以提高轴承钢的耐腐蚀性和表面质量。

总结起来，轴承钢生产工艺包括原料准备、炼钢、连铸、轧制、热处理和表面处理等环节。

通过这些工艺的合理组合和精细操作，可以获得优质的轴承钢材，满足不同轴承的使用需求。

轴承钢的热处理工艺及参数和发展(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--轴承钢热处理工艺参数时间：2010-06-14 08:59:46 来源：机械社区作者：三、轴承钢淬火回火工艺参数时间：2010-04-19 16:29:25 来源：中国金属加工在线作者：轴承钢是质量要求很严格的钢类。

目前对轴承钢提出的要求有：用户免加工和检查、提高质量、规格细化和提高尺寸精度等，而且，对这些要求的重要程度越来越高。

为满足这些要求，JFE制钢使用了各种保证产品质量和进行精加工的设备生产轴承钢。

这些设备与新开发的提高质量的技术相结合，可以生产尺寸范围宽、质量高、附加值高的热处理和热轧轴承钢。

JFE轴承钢制造技术的特点是：1）表面质量精细加工和质量检查体系用对钢坯进行火焰清理和将连铸坯轧制成小型圆坯的方法，均匀去除表面瑕疵、皮下夹杂物和脱碳层。

对质量要求特别高的材料，实施钢坯扒皮作业高度清除缺陷。

为保证小型圆坯的表面质量，用自动涡流探伤仪和磁粉探伤仪进行检查；对内部缺陷，用圆坯全断面超声波探伤仪检测内部孔隙和夹杂物。

2）轴承钢的精细制造技术和质量保证在线材-棒材厂，在棒材轧制线上增设线材轧制线，进行联合轧制。

对棒材和线材都采用4辊精轧机进行精轧，棒钢的尺寸精度在以下，用户可以省略扒皮和拉拔加工。

对线材可进行自由尺寸轧制，并可以生产Φ的小尺寸线材。

由于把线材已经轧制到锻造的尺寸，所以用户可以省略拔丝、热处理和表面处理工序。

3）提高钢的洁净度近年来，JFE制钢为了提高钢的洁净度，采用了PERM（加减压精炼）、LF（炉外精炼炉）对钢的生产工艺进行了改进。

PERM法是在转炉冶炼时，使氮、氢等气体溶解在钢中，然后，用RH炉（真空脱气）迅速减压，使钢中产生气体，利用这种气体捕捉并排除钢液中的夹杂物。

JFE制钢还在2008年新建LF炉，大大提高了夹杂物的去除能力。

采用上述工艺和设备的效果是：与原有工艺相比，夹杂物个数预测指数减少34%、夹杂物最大直径指数减少29%、夹杂物最大直径指数分布的标准偏差减少了73%。

GCR15热处理工艺1. 引言GCR15是一种高碳铬轴承钢，具有优异的耐磨和抗疲劳性能，被广泛应用于汽车、机械和航空等领域。

为了进一步提高GCR15的性能，热处理工艺在生产过程中起到了关键作用。

本文将介绍GCR15的热处理工艺及其影响因素。

2. GCR15的化学成分GCR15主要由碳、铬、锰、硅、磷和硫等元素组成。

其中，碳的含量决定了GCR15的硬度和强度，铬的添加可以提高耐磨性和耐蚀性。

合适的锰含量可以提高热处理的效果，而硅、磷和硫等元素对GCR15的机械性能也有一定影响。

3. GCR15的热处理工艺GCR15的热处理包括退火、正火和淬火等工艺。

3.1 退火工艺退火是将GCR15加热至适当温度，然后缓慢冷却的过程。

退火可以改善GCR15的可加工性和机械性能，减少内部应力。

退火温度一般在750℃-850℃之间，保温时间根据材料的厚度和尺寸而定。

随后，将材料缓慢冷却至室温。

3.2 正火工艺正火是将GCR15加热至适当温度，然后在空气中冷却的过程。

正火可以提高GCR15的硬度和强度，增加其耐磨性。

正火温度一般在830℃-900℃之间，保温时间根据材料的厚度和尺寸而定。

冷却速度应适当控制，不能过快或过慢。

3.3 淬火工艺淬火是将GCR15加热至临界温度，然后迅速冷却的过程。

淬火可以使GCR15的组织变为马氏体，从而获得较高的硬度和强度。

淬火温度一般在800℃-870℃之间，保温时间较短。

冷却方式有水淬、油淬和空气冷却等。

4. 影响GCR15热处理工艺的因素影响GCR15热处理工艺的因素包括材料的化学成分、加热温度、保温时间和冷却速度等。

化学成分影响着GCR15的相组成和性能，不同的元素含量会导致不同的热处理效果。

加热温度决定了相变的温度范围，过高或过低的温度都会影响热处理效果。

保温时间是指材料在所需温度下保持的时间，保温时间过长会导致材料晶粒生长过大，影响硬度和强度的提高。

冷却速度决定了材料的组织形态，过快或过慢的冷却速度都会影响热处理效果。

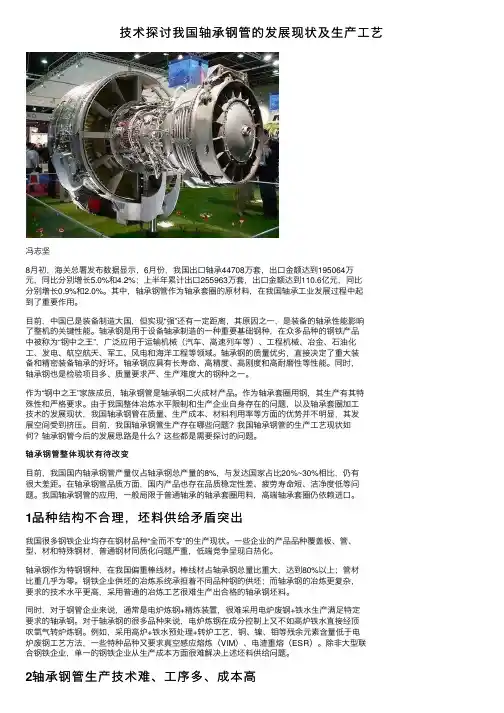

技术探讨我国轴承钢管的发展现状及⽣产⼯艺冯志坚8⽉初，海关总署发布数据显⽰，6⽉份，我国出⼝轴承44708万套，出⼝⾦额达到195064万元，同⽐分别增长5.0%和4.2%；上半年累计出⼝255963万套，出⼝⾦额达到110.6亿元，同⽐分别增长0.9%和2.0%。

其中，轴承钢管作为轴承套圈的原材料，在我国轴承⼯业发展过程中起到了重要作⽤。

⽬前，中国已是装备制造⼤国，但实现“强”还有⼀定距离，其原因之⼀，是装备的轴承性能影响了整机的关键性能。

轴承钢是⽤于设备轴承制造的⼀种重要基础钢种，在众多品种的钢铁产品中被称为“钢中之王”，⼴泛应⽤于运输机械（汽车、⾼速列车等）、⼯程机械、冶⾦、⽯油化⼯、发电、航空航天、军⼯、风电和海洋⼯程等领域。

轴承钢的质量优劣，直接决定了重⼤装备和精密装备轴承的好坏。

轴承钢应具有长寿命、⾼精度、⾼刚度和⾼耐磨性等性能。

同时，轴承钢也是检验项⽬多、质量要求严、⽣产难度⼤的钢种之⼀。

作为“钢中之王”家族成员，轴承钢管是轴承钢⼆⽕成材产品。

作为轴承套圈⽤钢，其⽣产有其特殊性和严格要求。

由于我国整体冶炼⽔平限制和⽣产企业⾃⾝存在的问题，以及轴承套圈加⼯技术的发展现状，我国轴承钢管在质量、⽣产成本、材料利⽤率等⽅⾯的优势并不明显，其发展空间受到挤压。

⽬前，我国轴承钢管⽣产存在哪些问题？我国轴承钢管的⽣产⼯艺现状如何？轴承钢管今后的发展思路是什么？这些都是需要探讨的问题。

轴承钢管整体现状有待改变⽬前，我国国内轴承钢管产量仅占轴承钢总产量的8%，与发达国家占⽐20%~30%相⽐，仍有很⼤差距。

在轴承钢管品质⽅⾯，国内产品也存在品质稳定性差、疲劳寿命短、洁净度低等问题。

我国轴承钢管的应⽤，⼀般局限于普通轴承的轴承套圈⽤料，⾼端轴承套圈仍依赖进⼝。

1品种结构不合理，坯料供给⽭盾突出我国很多钢铁企业均存在钢材品种“全⽽不专”的⽣产现状。

⼀些企业的产品品种覆盖板、管、型、材和特殊钢材，普通钢材同质化问题严重，低端竞争呈现⽩热化。

轴承钢淬火工艺轴承钢淬火是一种重要的热处理工艺，通过对轴承钢进行淬火处理，可以显著提高其硬度和耐磨性，从而增强轴承的使用寿命和性能。

在实际生产中，轴承钢淬火工艺的控制和优化对于确保轴承质量和性能至关重要。

本文将就轴承钢淬火工艺的原理、工艺参数控制和优化等方面进行探讨。

一、轴承钢淬火工艺原理轴承钢淬火是通过将轴承钢加热至适当温度后迅速冷却的热处理过程。

在加热阶段，轴承钢的晶粒逐渐长大，晶界变得清晰，同时也会出现一些溶解的碳化物。

在快速冷却的过程中，晶粒会被锁定，并形成新的组织结构，从而提高轴承钢的硬度和强度。

此外，淬火还可以使碳化物重新析出，进一步提高硬度和耐磨性。

二、轴承钢淬火工艺参数控制在进行轴承钢淬火时，需要控制多个工艺参数，包括加热温度、保温时间、淬火介质和冷却速度等。

首先是加热温度，加热温度的选择应根据轴承钢的成分和组织结构来确定，一般应控制在临界温度以上50~100℃。

保温时间一般取决于轴承钢的尺寸和要求的淬火效果，通常为15~30分钟。

淬火介质通常采用水、油或气体，不同的介质会对淬火效果产生影响。

冷却速度的选择也很重要，过快的冷却速度可能导致内部应力过大，从而影响轴承钢的性能。

三、轴承钢淬火工艺优化为了获得更好的淬火效果，可以对轴承钢淬火工艺进行优化。

首先是选择合适的淬火介质，不同的介质对淬火效果有显著影响。

其次是控制冷却速度，可以通过调整冷却速度来控制淬火组织的形成，进而影响轴承钢的硬度和强度。

此外，还可以通过改变加热温度和保温时间来优化淬火工艺，以获得更好的淬火效果。

总的来说，轴承钢淬火工艺是一项重要的热处理工艺，对于提高轴承钢的硬度和耐磨性至关重要。

在实际生产中，合理控制和优化轴承钢淬火工艺可以有效提高轴承的使用寿命和性能。

希望本文对轴承钢淬火工艺有所帮助，谢谢阅读。

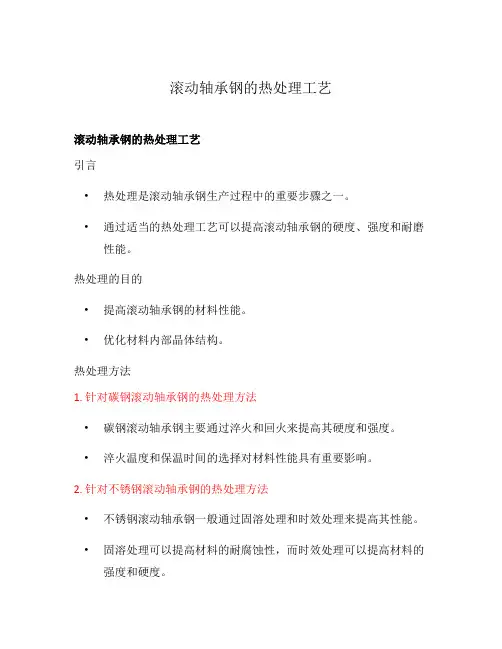

滚动轴承钢的热处理工艺滚动轴承钢的热处理工艺引言•热处理是滚动轴承钢生产过程中的重要步骤之一。

•通过适当的热处理工艺可以提高滚动轴承钢的硬度、强度和耐磨性能。

热处理的目的•提高滚动轴承钢的材料性能。

•优化材料内部晶体结构。

热处理方法1. 针对碳钢滚动轴承钢的热处理方法•碳钢滚动轴承钢主要通过淬火和回火来提高其硬度和强度。

•淬火温度和保温时间的选择对材料性能具有重要影响。

2. 针对不锈钢滚动轴承钢的热处理方法•不锈钢滚动轴承钢一般通过固溶处理和时效处理来提高其性能。

•固溶处理可以提高材料的耐腐蚀性，而时效处理可以提高材料的强度和硬度。

热处理工艺参数的选择•温度：热处理温度的选择要根据滚动轴承钢的材料成分和应用需求来确定。

•时间：保温时间对材料的相变和组织形成有重要影响，需要根据具体材料进行优化选择。

热处理设备与工艺控制•热处理设备应具备稳定的温度控制和加热均匀性。

•工艺控制要对温度、时间和冷却速率进行准确控制。

结论•滚动轴承钢的热处理工艺对其性能有重要影响。

•不同类型的滚动轴承钢需要采用不同的热处理方法。

•热处理工艺参数的选择和工艺控制对材料性能的优化具有重要作用。

以上是关于滚动轴承钢的热处理工艺的简要介绍，希望对读者有所帮助。

热处理工艺的影响因素•材料成分：滚动轴承钢种类和合金元素含量对热处理工艺有影响。

•热处理温度：温度的选择会影响材料的淬火效果和晶体结构。

•热处理时间：保温时间的长短会影响材料的相变和晶粒的成长。

淬火工艺的实施步骤1.加热：将滚动轴承钢加热至适当温度，使其达到相应的晶体状态。

2.隔离保温：将加热后的材料保持在该温度下一段时间，以确保晶粒得以重新组合。

3.快速冷却：迅速将材料从高温状态冷却至室温，通过冷却介质的选择和速度的控制来控制晶粒的结构。

回火工艺的实施步骤1.加热：将经过淬火处理的材料加热至适当的温度，通常要低于淬火温度。

2.保温：在合适温度下保持一段时间，使材料中的应力消除并实现组织调整。

高碳铬轴承钢生产过程中碳化物控制高碳铬轴承钢是一种重要的工程材料，广泛应用于汽车、机械、航空等领域。

在生产过程中，碳化物的控制是非常关键的一步，因为它会直接影响到钢材的性能和质量。

首先，我们需要了解高碳铬轴承钢的组成。

它主要由铁、碳、铬、硅、锰等元素组成，其中碳和铬是最重要的成分。

碳的含量一般在0.95%~1.10%之间，铬的含量一般在1.30%~1.65%之间。

这种合金钢具有高强度、高硬度、高耐磨性、高耐腐蚀性等优良性能。

在生产过程中，我们需要控制碳化物的形成和分布。

碳化物是由碳和铁在高温下反应形成的化合物，它会影响到钢材的硬度、韧性、强度等性能。

如果碳化物的含量过高，钢材会变得过硬，容易产生裂纹和断裂；如果碳化物的含量过低，钢材的硬度和强度会降低，影响到使用效果。

为了控制碳化物的形成和分布，我们需要采取一系列措施。

首先是控制炉温和保温时间。

高碳铬轴承钢的生产需要在高温下进行，一般在1150℃~1250℃之间。

在这个温度范围内，碳和铁会发生反应，形成碳化物。

但是，如果温度过高或保温时间过长，会导致碳化物的含量过高，影响到钢材的性能。

因此，我们需要精确控制炉温和保温时间，确保碳化物的含量在合理范围内。

其次是添加合适的合金元素。

合金元素可以影响到钢材的组织和性能，从而控制碳化物的形成和分布。

例如，添加适量的钼、钴、钛等元素可以促进碳化物的形成，提高钢材的硬度和强度；添加适量的镍、铜等元素可以减少碳化物的形成，提高钢材的韧性和延展性。

最后是采用合适的热处理工艺。

热处理是钢材生产过程中非常重要的一步，它可以改变钢材的组织和性能，从而控制碳化物的形成和分布。

例如，采用正火、淬火、回火等热处理工艺可以控制碳化物的形成和分布，提高钢材的硬度、强度和韧性。

总之，高碳铬轴承钢生产过程中碳化物的控制非常关键，它直接影响到钢材的性能和质量。

我们需要采取一系列措施，如控制炉温和保温时间、添加合适的合金元素、采用合适的热处理工艺等，来控制碳化物的形成和分布，确保钢材的性能和质量达到要求。

轴承钢的生产现状与发展轴承钢，作为制造各类滚动轴承的关键材料，在现代工业中扮演着举足轻重的角色。

从汽车制造到航空航天，从精密机床到家用电器，几乎所有需要旋转运动的机械设备都离不开高质量的轴承钢。

目前，全球轴承钢的生产呈现出集中化和专业化的特点。

一些大型钢铁企业凭借先进的技术和设备，在轴承钢市场中占据主导地位。

例如，日本的山阳特钢、瑞典的奥沃科等，它们以稳定的产品质量和丰富的产品种类，满足了不同领域的需求。

在我国，轴承钢的生产也取得了显著的成就。

国内众多钢铁企业纷纷加大对轴承钢研发和生产的投入，使得我国逐渐成为轴承钢生产大国。

宝钢、兴澄特钢等企业通过不断引进新技术、优化生产工艺，其轴承钢产品在国内市场上具有较高的竞争力，并在国际市场上崭露头角。

从生产工艺来看，当前主流的轴承钢生产方法包括电炉冶炼、转炉冶炼以及真空精炼等。

电炉冶炼具有成分控制精确的优点，但成本相对较高；转炉冶炼则效率高、成本低，但对钢水纯净度的控制要求更高。

真空精炼技术的应用，有效地去除了钢中的气体和夹杂物，显著提高了轴承钢的质量。

在质量控制方面，纯净度是衡量轴承钢质量的关键指标之一。

为了降低钢中的氧、硫、磷等有害元素含量，生产企业采取了一系列严格的措施。

例如，在炼钢过程中加强脱氧操作，采用先进的精炼渣系和搅拌技术，促进夹杂物的上浮和去除。

同时，对钢中的非金属夹杂物进行严格评级和控制，以确保轴承钢的疲劳寿命和可靠性。

然而，尽管轴承钢的生产取得了长足的进步，但仍面临一些挑战。

首先，随着机械设备向高速、重载、高精度方向发展，对轴承钢的性能提出了更高的要求。

例如，在高温、高应力环境下，轴承钢需要具备更好的耐磨性、耐疲劳性和抗咬合性。

其次，环保压力日益增大，传统的生产工艺存在能耗高、污染重等问题，需要不断改进和创新，以实现绿色生产。

此外，市场竞争激烈，产品同质化严重，企业需要不断加大研发投入，开发出具有特色和高附加值的产品，以提高市场竞争力。

轴承加工工艺流程（附图）轴承就是当代机械设备中一种重要零部件。

它得主要功能就是支撑机械旋转体，降低其运动过程中得摩擦系数,并保证其回转精度.按运动元件摩擦性质得不同,轴承可分为滚动轴承与滑动轴承两大类.轴承可同时承受径向负荷与轴向负荷。

能在较高得转速下工作。

接触角越大，轴向承载能力越高。

那么轴承就是怎么加工出来得呢?轴承制造加工基本过程（以套圈制造基本流程为重点，材料选用高碳铬轴承钢Gｃr1５ＳiMn）〈1>滚动体(钢球）制造基本流程：原材料——冷镦—-光磨——热处理—-硬磨——初研——外观—-精研<2〉保持架(钢板)制造基本流程:原材料——剪料——裁环-—光整——成形——整形-—冲铆钉孔〈３>套圈（内圈、外圈）制造基本流程：原材料——锻造——退火——车削——淬火--回火——磨削--装配汇普轴承加工流程图（1）锻造加工:锻造加工就是轴承套圈加工中得初加工，也称毛坯加工。

套圈锻造加工得主要目得就是：(ａ)获得与产品形状相似得毛坯，从而提高金属材料利用率,节约原材料,减少机械加工量，降低成本。

（b）消除金属内在缺陷，改善金属组织，使金属流线分布合理，金属紧密度好,从而提高轴承得使用寿命。

锻造方式:一般就是在感应加热炉、压力机、扩孔机与整形机组成连线得设备体进行流水作业（２）退火:套圈退火得主要目得就是:高碳铬轴承钢得球化退火就是为了获得铁素体基体上均匀分布着细、小、匀、圆得碳化物颗粒得组织，为以后得冷加工及最终得淬回火作组织准备.Gcr１5SiMn退火基本工序：在７90—８10℃保温2—6ｈ，以10—3０℃/h，冷至6０0℃以下,出炉空冷(3）车削加工:车削加工就是轴承套圈得半成品加工，也可以说就是成型加工.车削加工得主要目得就是：（a）使加工后得套圈与最终产品形状完全相同。

（b）为后面得磨削加工创造有利条件。

车削加工得方法：集中工序法:在一台设备上完成所有车削工序得小批量生产。

分散工序法：在一台设备上完成某一种车削工序得大批量生产。
