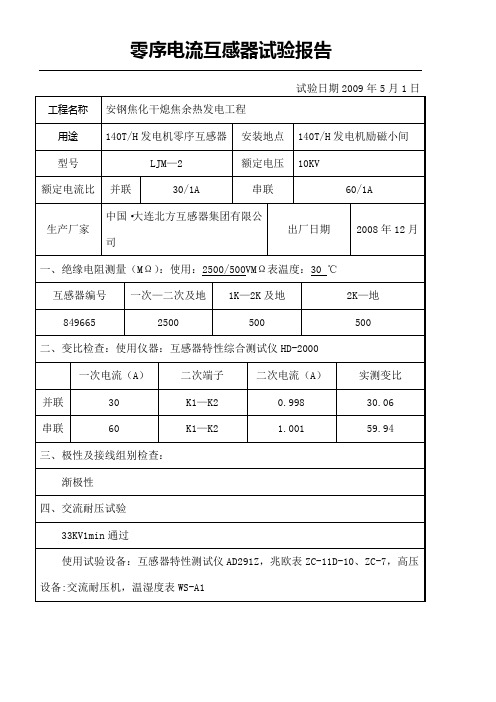

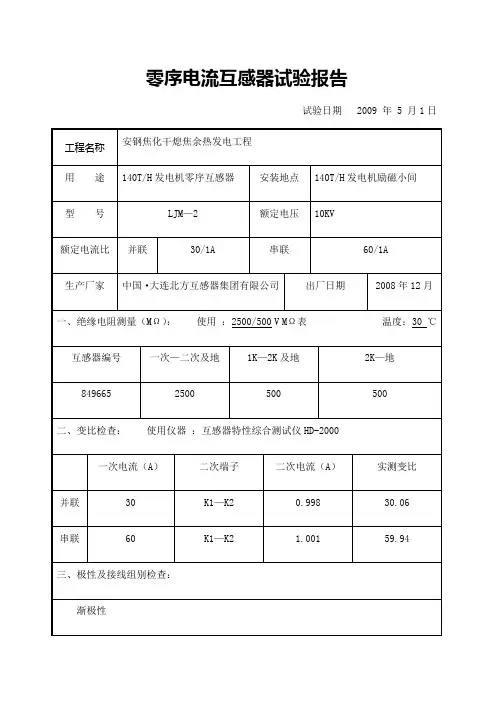

零序电流互感器试验报告

电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。

电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。

一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。

一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。

电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。

这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。

2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。

以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。

3、电流互感器安装时，应考虑精度等级。

精度高的接测量仪表，精度低的用于保护。

选择时应予注意。

4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。

而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。

L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。

5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。

而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。

注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。

6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。

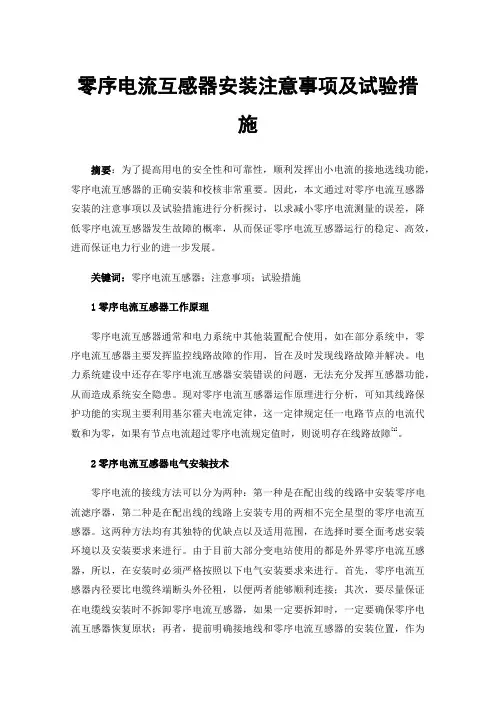

零序电流互感器安装注意事项及试验措施摘要：为了提高用电的安全性和可靠性，顺利发挥出小电流的接地选线功能，零序电流互感器的正确安装和校核非常重要。

因此，本文通过对零序电流互感器安装的注意事项以及试验措施进行分析探讨，以求减小零序电流测量的误差，降低零序电流互感器发生故障的概率，从而保证零序电流互感器运行的稳定、高效，进而保证电力行业的进一步发展。

关键词：零序电流互感器；注意事项；试验措施1零序电流互感器工作原理零序电流互感器通常和电力系统中其他装置配合使用，如在部分系统中，零序电流互感器主要发挥监控线路故障的作用，旨在及时发现线路故障并解决。

电力系统建设中还存在零序电流互感器安装错误的问题，无法充分发挥互感器功能，从而造成系统安全隐患。

现对零序电流互感器运作原理进行分析，可知其线路保护功能的实现主要利用基尔霍夫电流定律，这一定律规定任一电路节点的电流代数和为零，如果有节点电流超过零序电流规定值时，则说明存在线路故障[1]。

2零序电流互感器电气安装技术零序电流的接线方法可以分为两种：第一种是在配出线的线路中安装零序电流滤序器，第二种是在配出线的线路上安装专用的两相不完全星型的零序电流互感器。

这两种方法均有其独特的优缺点以及适用范围，在选择时要全面考虑安装环境以及安装要求来进行。

由于目前大部分变电站使用的都是外界零序电流互感器，所以，在安装时必须严格按照以下电气安装要求来进行。

首先，零序电流互感器内径要比电缆终端断头外径粗，以便两者能够顺利连接；其次，要尽量保证在电缆线安装时不拆卸零序电流互感器，如果一定要拆卸时，一定要确保零序电流互感器恢复原状；再者，提前明确接地线和零序电流互感器的安装位置，作为电缆线的金属屏蔽接地线的截面积不能少于25平方毫米，并在接地端配有接地端子，以便实现接地线与接地铜排的紧密结合；最后，电缆线的金属屏蔽线必须采用特制的导线，确保接地线连接良好，以满足接地线的接线要求，保障零序电流互感器的顺利运行。

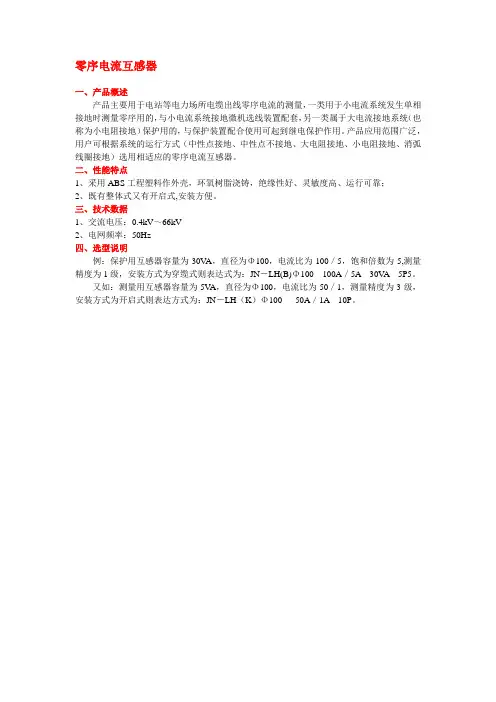

零序电流互感器
一、产品概述
产品主要用于电站等电力场所电缆出线零序电流的测量，一类用于小电流系统发生单相接地时测量零序用的，与小电流系统接地微机选线装置配套，另一类属于大电流接地系统（也称为小电阻接地）保护用的，与保护装置配合使用可起到继电保护作用。

产品应用范围广泛，用户可根据系统的运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）选用相适应的零序电流互感器。

二、性能特点
1、采用ABS工程塑料作外壳，环氧树脂浇铸，绝缘性好、灵敏度高、运行可靠；
2、既有整体式又有开启式,安装方便。

三、技术数据
1、交流电压：0.4kV～66kV
2、电网频率：50Hz
四、选型说明
例：保护用互感器容量为30V A，直径为Φ100，电流比为100／5，饱和倍数为5,测量精度为1级，安装方式为穿缆式则表达式为：JN－LH(B)Φ100 100A／5A 30V A 5P5。

又如：测量用互感器容量为5V A，直径为Φ100，电流比为50／1，测量精度为3级，安装方式为开启式则表达方式为：JN－LH（K）Φ100 50A／1A 10P。

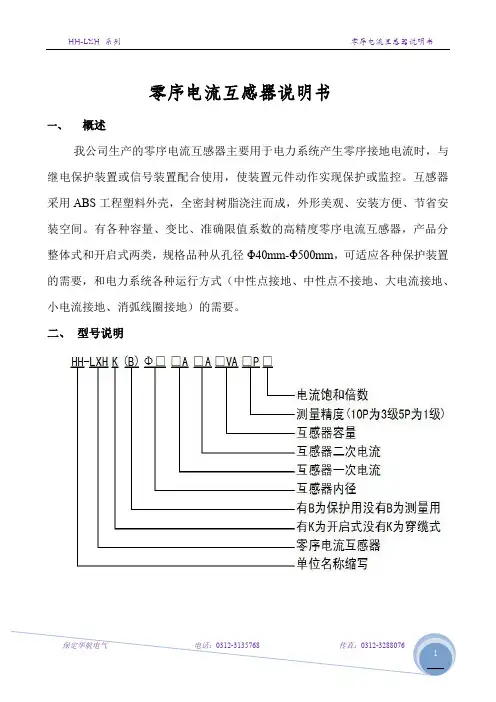

零序电流互感器说明书
一、概述
我公司生产的零序电流互感器主要用于电力系统产生零序接地电流时，与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。

互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。

有各种容量、变比、准确限值系数的高精度零序电流互感器，产品分整体式和开启式两类，规格品种从孔径Φ40mm-Φ500mm，可适应各种保护装置的需要，和电力系统各种运行方式（中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地）的需要。

二、型号说明
三、外形尺寸图：
四、开孔尺寸及技术参数：（方形）
1、安装尺寸
注：120* 为特制
2、技术参数（特殊型号根据要求制作）
五、开孔尺寸及技术参数（圆形）
1、安装尺寸
注：Φ320--Φ500无塑料外壳，环氧树脂浇注、铁支架组成。

根据客户要求制作。

2、技术参数（特殊型号根据要求制作）
六、电缆与互感器规格选择参数。

欧姆龙零序电流互感器-概述说明以及解释1.引言1.1 概述欧姆龙是一家全球知名的工业自动化领域的领先企业，其产品涵盖了工控设备、传感器、机器人等多个领域。

其中，欧姆龙的零序电流互感器是其在电力系统领域的重要产品之一。

零序电流互感器是一种用于检测电力系统中零序电流的装置，通过测量电流的大小和方向来确保电力系统的安全和稳定运行。

在电力系统中，由于各种因素的影响，可能会导致零序电流的出现，如果不及时检测和处理，将会对电力系统造成严重的影响甚至危害。

本文将介绍欧姆龙公司以及其零序电流互感器的原理和在电力系统中的应用，旨在帮助读者更全面地了解这一重要的电力系统设备，并且展望未来零序电流互感器在电力系统中的发展前景。

1.2 文章结构文章结构部分的内容如下：本文将主要分为三个部分展开讨论。

第一部分是欧姆龙公司简介，将介绍该公司的背景和发展历程。

第二部分将深入探讨零序电流互感器的原理，包括其工作原理和应用场景。

最后一部分将重点讨论零序电流互感器在电力系统中的应用，包括其在电力系统故障检测和保护中的作用。

通过这三个部分的讨论，读者可以全面了解欧姆龙公司的零序电流互感器及其在电力系统中的重要性和应用。

1.3 目的:本文旨在介绍欧姆龙公司的零序电流互感器，包括其原理及在电力系统中的应用。

通过深入了解零序电流互感器的工作原理和作用，读者可以更全面地了解其在电力系统中的重要性和应用场景，从而为电力系统的稳定运行和安全性提供更好的支持。

通过本文的阐述，也希望读者能对欧姆龙公司及其产品有更深入的认识，增进对电力领域的知识和理解。

2.正文2.1 欧姆龙公司简介欧姆龙（OMRON）公司成立于1933年，总部位于日本京都市。

作为一家全球性的自动化控制和电子设备制造商，欧姆龙公司致力于为各种行业提供先进的技术解决方案。

公司的产品涵盖工业自动化、医疗保健、电子元器件和社会基础设施等领域。

欧姆龙公司的使命是以“知识创造价值”的理念，持续提供高品质的产品和服务，助力客户实现持续发展。

L B D - L C T 型零序电流互感器说明书赞同：审察：校核：编写：目录1.简介 ...............................................................................................................2.使用环境 .......................................................................................................3.零序电流互感器技术指标 ............................................................................4.外型及安装尺寸（所有互感器均供应整体式和张口式两种规格）..........5.安装使用说明 ................................................................................................6.注意事项 .......................................................................................................7.现场电缆与互感器规格选择参数.................................................................1.简介LBD-LCT型零序电流互感器经电力部电力系统自动化设备质量检验测试中心检测合格，拥有精度高、线性度好、运行可靠、安装方便等特点，特别是 LBD-LCT一般型零序电流互感器也能适应于零序电流在 1A、 2A的系统。

外形设计为圆形和方形两种，雅观合理、结构奇特。

零序电流互感器1 用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。

它分为：三相输电线穿过二次绕组的单台零序电流互感器；三台单相保护用电流互感器组成的零序电流互感器组，又称零序电流滤过器。

1.1 单台零序电流互感器（a）接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护，多用于低电压系统又分为电缆式和母线式。

中压系统中用的单台零序电流互感器，例如20kV发电机母线上的零序电流互感器，三相母线的绝缘较难解决。

如图1所示，三相输电线同时穿过互感器绕组的窗口，三相输电线即是零序电流互感器的一次绕组。

正常运行时，系统三相电流的相量和等于零，零序电流图1 零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。

当某一线路发生单相接地故障时，例如图1中第Ⅲ条线路的A相接地，各条线路的A相对地的电容均波短接，B、C两相的电容电流都经接地点流回电源，如图中箭头所示。

线路Ⅲ上的零序电流互感器的一次电流最大，达到零序保护继电器的最小动作电流值，保护装置动作。

线路Ⅰ和Ⅱ上的零序电流互感器虽然也有一次电流，但是都小于继电器的最小动作电流，保护装置不会动作。

中性点绝缘系统中发生单相接地故障时，非故障相电压升高√3倍。

图1中B、C相电压均升高√3倍，它们间的相位角由无故障时的120°变成60°，B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。

在图1中，线路Ⅰ和Ⅱ上的零序电流互感器一次电流是本线路的3I C，而线路Ⅲ上的零序电流互感器一次电流则是所有非故障线路3 I C之和。

故继电器的最小动作电流要大于本线路的3I C，以保证其他线路接地短路时本线路的继电保护装置不动作。

这种零序电流互感器用于变压器绕组接地保护（也可用于发电机或电动机绕组接地保护）时的结线见图2所示。

当变压器绕组发生一点接地时，只要故障电流（零序电流）达到继电器的最小动作电流，继电保护装置即可动作。
