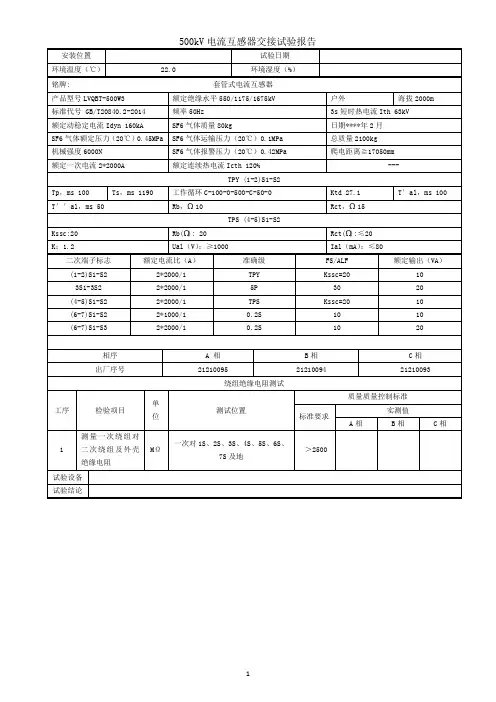

套管式电流互感器试验报告

电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。

电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。

一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。

一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。

电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。

这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。

2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。

以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。

3、电流互感器安装时，应考虑精度等级。

精度高的接测量仪表，精度低的用于保护。

选择时应予注意。

4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。

而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。

L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。

5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。

而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。

注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。

6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。

电流互感器试验报告正式
一、实验目的
本次实验的目的是对电流互感器进行性能测试，包括准确度、线性度、短路阻抗等指标的测试，以验证其符合设计要求和国家标准。

二、实验原理
三、实验步骤
1.准备工作
根据实验需求，选择适当的电流互感器进行测试，并确保测试环境符
合要求，包括温度、湿度等。

2.准确度测试
将标称电流通过被测互感器，分别采集主回路和从回路的电压信号，
并利用准确度等级的要求，计算两者之间的误差。

3.线性度测试
在标定电流下，逐渐增加电流值，记录主回路和从回路的电压信号，
利用回归分析方法计算线性度。

4.短路阻抗测试
将电流互感器的次绕组短路，通过主回路加一定电压，测量主回路与
次回路的电压比值，计算短路阻抗。

5.其他指标测试
根据实验需要，进行其他指标测试，如耐热性能、湿热性能等。

四、实验结果与分析
经过一系列的测试，我们得到了电流互感器的准确度、线性度和短路
阻抗等性能指标。

通过对实验数据进行分析，与设计要求和国家标准进行
对比，发现电流互感器的性能符合要求，误差小于允许范围，并具有较好
的线性度和短路阻抗。

五、实验总结
本次实验对电流互感器的性能进行了全面的测试，通过分析测试结果，发现电流互感器在准确度、线性度和短路阻抗等指标方面符合设计要求和
国家标准。

本次实验为电流互感器的生产和应用提供了科学依据，有助于
确保电流互感器在实际使用中的可靠性和稳定性。

[1]电流互感器性能测试方法.国家电力公司标准.。

电流互感器实验报告电流互感器实验报告引言：电流互感器是一种用于测量电流的装置，广泛应用于电力系统中。

本次实验旨在探究电流互感器的工作原理、特性及其在电力系统中的应用。

一、电流互感器的工作原理电流互感器基于电磁感应原理工作。

当被测电流通过互感器的一侧线圈时，产生的磁场会感应出另一侧线圈中的电动势。

根据法拉第定律，电动势与磁通量的变化率成正比。

通过测量电动势的大小，可以间接得到被测电流的数值。

二、电流互感器的特性1. 线性度：电流互感器应具有较好的线性特性，即输出电流与输入电流之间应保持线性关系。

在实验中，我们通过改变输入电流的大小，观察输出电流的变化情况，以评估电流互感器的线性度。

2. 频率特性：电流互感器的频率特性是指在不同频率下，输出电流与输入电流之间的关系。

频率特性的研究对于电力系统中的高频电流测量尤为重要。

3. 额定电流：电流互感器的额定电流是指其设计和制造时所规定的最大工作电流。

在实际应用中，我们需要根据被测电流的大小选择合适的电流互感器。

三、电流互感器在电力系统中的应用1. 电能计量：电流互感器常用于电能计量装置中，通过测量电流来计算电能的使用量。

这对于电力系统的运行和管理非常重要。

2. 保护装置：电流互感器在保护装置中起到了至关重要的作用。

通过监测电流的大小和变化情况，保护装置可以及时切断电路，以保护设备和人员的安全。

3. 故障检测：电流互感器可以用于故障检测，通过测量电流的波形和幅值，可以判断电力系统中是否存在故障，从而及时采取措施进行修复。

结论：通过本次实验，我们深入了解了电流互感器的工作原理、特性及其在电力系统中的应用。

电流互感器作为一种重要的电力测量装置，为电力系统的运行和管理提供了可靠的数据支持。

在今后的工作中，我们将进一步研究电流互感器的精度和稳定性，以提高电力系统的效率和安全性。

参考文献：[1] 陈启东. 电力系统与电力电子技术[M]. 机械工业出版社, 2014.[2] 王鹏. 电力系统自动化[M]. 机械工业出版社, 2016.。

电流互感器试验报告一、概述1.1 试验目的1.2 试验背景1.3 试验对象二、试验装置与方法2.1 试验装置2.2 试验方法2.3 试验参数三、试验结果分析3.1 静态特性试验结果分析 3.2 动态特性试验结果分析 3.3 温度特性试验结果分析四、结论与建议4.1 试验结论4.2 试验建议五、参考文献一、概述1.1 试验目的本报告旨在对75-5a电流互感器进行全面的试验，以验证其静态特性、动态特性和温度特性是否符合设计要求，并为其在实际使用过程中提供参考依据。

1.2 试验背景电流互感器是一种重要的电力测量仪表，用于测量电力系统中的电流参数。

75-5a电流互感器作为一种常见的型号，在实际应用中具有广泛的使用范围。

为了确保其稳定可靠的工作，需要对其进行严格的试验验证。

1.3 试验对象试验对象为一台75-5a电流互感器，型号为XX，生产厂家为XX。

该电流互感器被送至实验室进行全面的试验。

二、试验装置与方法2.1 试验装置本次试验主要使用了电流发生器、数字电压表、示波器等仪器，以及温度控制装置等试验设备。

2.2 试验方法针对静态特性、动态特性和温度特性分别采用不同的试验方法，包括恒定电流法、脉冲电流法和恒温试验法等。

2.3 试验参数在试验过程中，主要针对75-5a电流互感器的额定电流、变比误差、线性度、相移角、耐受电压等指标进行了测试，并记录了相应的试验数据。

三、试验结果分析3.1 静态特性试验结果分析针对静态特性进行试验，通过恒定电流法得出了电流互感器的变比误差、线性度等指标。

并对试验结果进行了详细的数据分析，得出了相应的结论。

3.2 动态特性试验结果分析在动态特性试验中，采用了脉冲电流法对电流互感器进行了测试，得出了响应时间、过载能力等数据，并结合实际情况进行了分析和总结。

3.3 温度特性试验结果分析通过恒温试验法，对电流互感器在不同温度下的性能进行了测试，并得出了相应的试验结果和结论，为电流互感器在不同工作环境下的使用提供了参考依据。

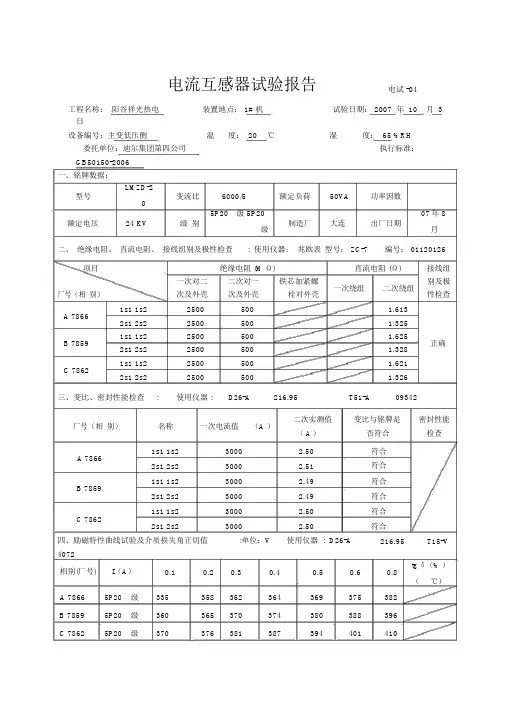

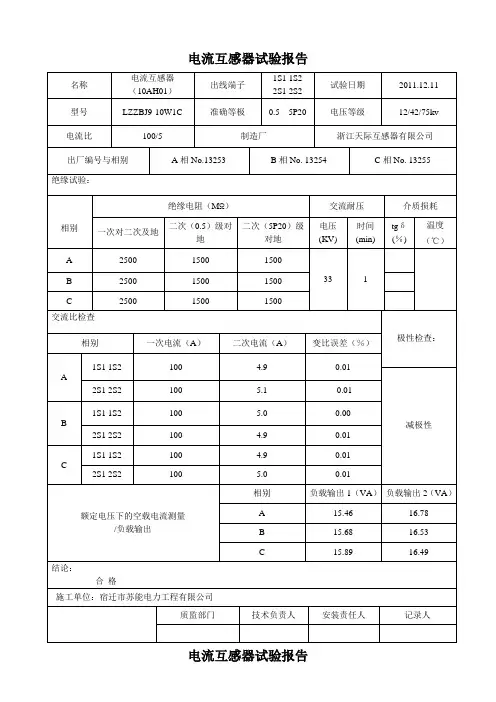

电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号：主变低压侧温度： 20 ℃湿度： 65 %RH 委托单位：迪尔集团第四公司执行标准：GB50150-2006一、铭牌数据：型号LMZD-26000/5 额定负荷50VA 功率因数0变流比额定电压24 KV5P20 级 5P20制造厂大连出厂日期07年8 级别级月二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组一次对二二次对一铁芯加紧螺一次绕组二次绕组别及极厂号（相别）次及外壳次及外壳栓对外壳性检查A 7866 1s1 1s2 2500 500 1.613 2s1 2s2 2500 500 1.325B 7859 1s1 1s2 2500 500 1.625正确2s1 2s2 2500 500 1.328C 7862 1s1 1s2 2500 500 1.621 2s1 2s2 2500 500 1.326三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值（A ）二次实测值变比与铭牌是密封性能（ A ）否符合检查A 7866 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.51 符合B 7859 1s1 1s2 3000 2.49 符合2s1 2s2 3000 2.49 符合C 7862 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.50 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（A）0.1 0.2 0.3 0.4 0.5 0.6tg δ（% ）0.8（℃）A 7866 5P20 级335 358 362 364 369 375 382B 7859 5P20 级360 365 370 374 380 388 396C 7862 5P20 级370 376 381 387 394 401 410五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号：主变低压侧温度： 20 ℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比6000/5 额定负荷50VA 功率因数0额定电压24 KV 级别5P20 级 5P20大连出厂日期07年8制造厂月级二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性检厂号（相别）及外壳及外壳栓对外壳查A 1s1 1s2 2500 500 1.6137866 2s1 2s2 2500 500 1.325B 1s1 1s2 2500 500 1.625正确7859 2s1 2s2 2500 500 1.328C 1s1 1s2 2500 500 1.6217862 2s1 2s2 2500 500 1.326三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（A ）（ A）否符合检查A 7866 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.51 符合B 7859 1s1 1s2 3000 2.49 符合2s1 2s2 3000 2.49 符合C 7862 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.50 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7866 5P20 级358 364 370 375 382 388 398B 7859 5P20 级360 366 372 376 382 391 402C 7862 5P20 级365 372 380 385 385 400 410五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号： 1# 机星点温度：20℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比6000/5 额定负荷50VA 功率因数0额定电压24 KV 级别5P20 级 5P20制造厂大连出厂日期07年8 级月二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 7868 1s1 1s2 2500 500 1.618 2s1 2s2 2500 500 1.324B 7863 1s1 1s2 2500 500 1.619正确2s1 2s2 2500 500 1.326C 7866 1s1 1s2 2500 500 1.601 2s1 2s2 2500 500 1.316三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值（ A ）二次实测值（ A ）变比与铭牌密封性是否符合能检查A 7868 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.50 符合B 7863 1s1 1s2 3000 2.49 符合2s1 2s2 3000 2.49 符合C 7866 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.50 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8tg δ（% ）（℃）A 7868 5P20 级352 355 360 365 372 378 388B 7863 5P20 级362 368 373 379 385 394 411C 7866 5P20 级375 383 389 394 396 400 412五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号： 1# 机星点温度： 20 ℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：LMZD-2变流比6000/5 额定负荷50VA 功率因数型号额定电压24 KV 级别5P20 级 5P20大连出厂日期07 年8制造厂月级二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号：ZC-7 编号：01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 1s1 1s2 2500 500 1.6187868 2s1 2s2 2500 500 1.324B 1s1 1s2 2500 500 1.619正确7863 2s1 2s2 2500 500 1.326C 1s1 1s2 2500 500 1.6017866 2s1 2s2 2500 500 1.316三、变比、密封性能检查 : 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（A ）（ A ）否符合检查A 7868 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.50 符合B 7863 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.49 符合C 7866 1s1 1s2 3000 2.51 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7868 5P20358 364 370 375 389 394 398 级B 7863 5P20 360364 373 370 384 396 400 级C 7866 5P20 370376 382 388 398 403 409 级五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号： 1# 机星点温度： 20 ℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-26000/5 额定负荷50VA 功率因数0变流比额定电压24 KV 级别5P20 级 5P20大连出厂日期07年8月制造厂级二、绝缘电阻、直流电阻、接线组别及极性检查 : 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 1s1 1s2 2500 500 1.6287850 2s1 2s2 2500 500 1.314B 1s1 1s2 2500 500 1.629正确7848 2s1 2s2 2500 500 1.323C 1s1 1s2 2500 500 1.6217851 2s1 2s2 2500 500 1.319三、变比、密封性能检查:使用仪器: D26-A216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（ A ）（A ）否符合检查A 7850 1s1 1s2 3000 2.50 符合B 7848 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.49 符合C 7851 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.50 符合四、励磁特性曲线试验及介质损失角正切值: 单位：V 使用仪器 : D26-A 216.95 T15-V 4072 相别(厂号) I（A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7850 5P20362 367 370 378 384 391 400 级B 7848 5P20 360368 374 381 389 395 406 级C 7851 5P20 370378 378 390 397 400 410 级五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号： 1# 机出线温度：20℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-26000/5 额定负荷50VA 功率因数0变流比额定电压24 KV 级别5P20 级 5P20大连出厂日期07 年 8 月制造厂级二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号：ZC-7 编号：01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查1s12500 500 1.321A 1s27857 2s1 2500500 1.314 正确2s2B 1s1 2500500 1.3187843 1s22s1 2500500 1.313 2s21s1 2500500 1.321C 1s27840 2s1 2500500 1.316 2s2三、变比、密封性能检查: 使用仪器 :D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（ A）（ A ）否符合检查A 7857 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.49 符合B 7843 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.49 符合C 7840 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.50 符合四、励磁特性曲线试验及介质损失角正切值: 单位： V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（A）0.1 0.2 0.30.4 0.50.6 0.8 tg δ（% ）（℃）五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年10月3 日设备编号： 1# 机出线温度：20℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比6000/5 额定负荷50VA 功率因数0额定电压24 KV5P20 级 5P20制造厂大连07年8 级别级出厂日期月二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 7845 1s1 1s2 2500 500 1.624 2s1 2s2 2500 500 1.316B 7853 1s1 1s2 2500 500 1.624正确2s1 2s2 2500 500 1.321C 7852 1s1 1s2 2500 500 1.625 2s1 2s2 2500 500 1.316三、变比、密封性能检查:使用仪器: D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（ A）（ A ）否符合检查A 7845 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.49 符合B 7853 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.49 符合C 7852 1s1 1s2 3000 2.51 符合2s1 2s2 3000 2.50 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7845 5P20 级368 372 382 382 386 394 402B 7853 5P20 级365 370 376 381 390 398 405C 7852 5P20 级370 376 383 390 398 406 417五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号： 1# 机电抗器进线温度：20℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比6000/5 额定负荷50VA 功率因数0额定电压24 KV 级别5P20 级 5P20 制造厂大连出厂日期07 年 8级月二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 1s1 1s2 2500 500 1.6287871 2s1 2s2 2500 500 1.613B 1s1 1s2 2500 500 1.621正确7870 2s1 2s2 2500 500 1.618C 1s1 1s2 2500 500 1.6207869 2s1 2s2 2500 500 1.614三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（ A）（ A ）否符合检查A 7871 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.49 符合B 7870 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.49 符合C 7869 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.51 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7871 5P20 级370 375 380 385 390 396 405B 7870 5P20 级368 373 378 382 394 402 410C 7869 5P20 级352 357 362 365 373 380 393五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年10月3 日设备编号： 1# 机电抗器进线温度： 20 ℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比6000/5 额定负荷50VA 功率因数0额定电压24 KV 级别5P20 级 5P20制造厂大连出厂日期07年8 级月二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 1s1 1s2 2500 500 1.6287871 2s1 2s2 2500 500 1.613B 1s1 1s2 2500 500 1.621正确7870 2s1 2s2 2500 500 1.618C 1s1 1s2 2500 500 1.6207869 2s1 2s2 2500 500 1.614三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（ A）（ A ）否符合检查A 7871 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.49 符合B 7870 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.49 符合C 7869 1s1 1s2 3000 2.50 符合2s1 2s2 3000 2.51 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7871 5P20 级372 376 381 388 393 399 410B 7870 5P20 级362 369 375 384 394 400 412C 7869 5P20 级350 355 361 368 376 383 400五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点：1#机试验日期：2007年10月3日设备编号： 1# 机电抗器进线温度： 20 ℃湿度： 65 %RH 委托单位：迪尔集团第四公司执行标准： GB50150-2006 一、铭牌数据：型号LMZD-2变流比2000/5 额定负荷15VA 功率因数0额定电压12 KV 级别5P20 级 0.5 级制造厂大连出厂日期07年8 月二、绝缘电阻、直流电阻、接线组别及极性检查 : 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 1s1 1s2 2500 500 0.6147788 2s1 2s2 2500 500 0.524B 1s1 1s2 2500 500 0.621正确7781 2s1 2s2 2500 500 0.528C 1s1 1s2 2500 500 0.6267782 2s1 2s2 2500 500 0.518三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（ A ）（A ）否符合检查A 7788 1s1 1s2 3000 5.00 符合2s1 2s2 3000 4.99 符合B 7781 1s1 1s2 3000 5.01 符合2s1 2s2 3000 5.01 符合C 7782 1s1 1s2 3000 5.02 符合2s1 2s2 3000 5.00 符合四、励磁特性曲线试验及介质损失角正切值:单位：V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7788 5P20 级126 128 131 135 138 142 148B 7781 5P20 级120 123 127 131 135 139 144C 7782 5P20 级130 134 137 141 145 151 157五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号： 1# 机电抗器出线温度： 20 ℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：LMZD-2变流比2000/5 额定负荷15VA 功率因数型号额定电压12 KV 级别5P20 级 0.5 级制造厂大连出厂日期07 年8 月二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号：ZC-7 编号：01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查A 1s1 1s2 2500 500 0.6147787 2s1 2s2 2500 500 0.618B 1s1 1s2 2500 500 0.621正确7786 2s1 2s2 2500 500 0.621C 1s1 1s2 2500 500 0.6267784 2s1 2s2 2500 500 0.616三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（ A）（ A ）否符合检查A 7787 1s1 1s2 3000 5.01 符合2s1 2s2 3000 4.99 符合B 7786 1s1 1s2 3000 5.02 符合2s1 2s2 3000 5.00 符合C 7784 1s1 1s2 3000 5.01 符合2s1 2s2 3000 5.00 符合四、励磁特性曲线试验及介质损失角正切值: 单位： V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7787 5P20 级128 131 135 140 144 149 155B 7786 5P20 级122 126 130 135 140 146 152C 7784 5P20 级131 136 141 146 151 156 162五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 10 月 3 日设备编号： 1# 机电抗器出线温度： 20 ℃湿度： 65 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比2000/5 额定负荷15VA 功率因数0额定电压12 KV 级别5P20 级 5P20大连出厂日期07 年制造厂8 月级二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号：ZC-7 编号：01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺一次绕组二次绕组及极性厂号（相别）及外壳及外壳栓对外壳检查正确三、变比、密封性能检查: 使用仪器 : D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能检（ A）（ A ）否符合查符合符合符合符合符合符合四、励磁特性曲线试验及介质损失角正切值: 单位： V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（ A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）A 7787 5P20 级120 125 131 137 141 146 151B 7786 5P20 级122 125 131 136 141 146 150C 7784 5P20 级130 135 140 144 150 157 163五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04 工程名称：阳谷祥光热电装置地点： 1# 机试验日期： 2007 年 11 月 1 日设备编号： 1# 励磁变压器温度： 24 ℃湿度： 66 %RH委托单位：迪尔集团第四公司执行标准： GB50150-2006一、铭牌数据：型号LMZD-2100/5 额定负荷20VA 功率因数0变流比额定电压12 KV 级别5P20 级 5P20制造厂大连出厂日期07 年10级月二、绝缘电阻、直流电阻、接线组别及极性检查: 使用仪器：兆欧表型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二二次对一铁芯加紧螺一次绕组二次绕组及极性厂号（相别）次及外壳次及外壳栓对外壳检查07100302 1s1 1s2 2500 500 0.1203 107100302 1s1 1s2 2500 500 0.1204正确307100302 1s1 1s2 2500 500 0.1203 4三、变比、密封性能检查:使用仪器:D26-A 216.95 T51-A 09342厂号（相别）名称一次电流值二次实测值变比与铭牌是密封性能（A ）（ A）否符合检查071003021A1s1 1s2 100 5.01 符合071003023B1s1 1s2 100 5.02 符合071003024C1s1 1s2 100 5.01 符合四、励磁特性曲线试验及介质损失角正切值: 单位： V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）1s1 1s2 5P20 级70 73 76 78 80 82 841s1 1s2 5P20 级 7173 75 78 81 83 841s1 1s25P20 级70737677808285五、交流耐压试验： 使用仪器：交流耐压机型号： TQSB编号： 204184一次对二次及地： 33 KV 1min110KV及以上末屏对地 :KV 1min二次之间及对地 :2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04工程名称： 阳谷祥光热电 装置地点： 1# 机试验日期： 2007年11月1日设备编号： 1# 励磁变压器 温度： 24℃ 湿 度： 66 %RH委托单位： 迪尔集团第四公司 执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比100/5额定负荷20VA功率因数额定电压12 KV级 别 5P20级 5P20制造厂大连07 年10级出厂日期月二、 绝缘电阻、 直流电阻、 接线组别及极性检查: 使用仪器： 兆欧表 型号： ZC-7 编号： 01120126项目绝缘电阻 (M Ω) 直流电阻 (Ω) 接线组别一次对二 二次对一 铁芯加紧螺 一次绕组及极性 厂号（相 别）次及外壳 次及外壳 栓对外壳二次绕组检查07100302 1s1 1s225005000.12021071003021s1 1s225005000.12033 正确071003021s1 1s22500 5000.12044三、变比、密封性能检查:使用仪器 : D26-A 216.95 T51-A09342厂号（相 别）一次电流值二次实测值 变比与铭牌是否密封性能检名称（ A ） （ A ） 符合 查071003021A1s1 1s21005.02符合071003023B1s1 1s21005.03符合071003024C1s1 1s21005.02符合四、励磁特性曲线试验及介质损失角正切值 : 单位： V 使用仪器 :D26-A216.95T15-V4072相别(厂号) I （A ） 0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（ ℃）1s1 1s2 5P20 级 71 73 76 78 81 82 84 1s1 1s25P20 级 70 74 76 79 81 82 84 1s1 1s25P20 级71737671818385五、交流耐压试验： 使用仪器：交流耐压机型号： TQSB编号： 204184一次对二次及地： 33 KV 1min110KV 及以上末屏对地 :KV 1min二次之间及对地 :2KV 1min六、结论及其它：合格试验：复核：电流互感器试验报告电试 -04工程名称：阳谷祥光热电装置地点： 1# 机 试验日期：2007 年 11月7 日设备编号： 1# 机中星点零序电流互感器温度： 21℃湿度： 64 %RH委托单位： 迪尔集团第四公司 执行标准： GB50150-2006一、铭牌数据：型号LMZD-2变流比20/0.1额定负荷20VA功率因数额定电压12 KV级 别 5P20 级制造厂大连07 年 10出厂日期月二、 绝缘电阻、 直流电阻、 接线组别及极性检查 : 使用仪器： 兆欧表 型号： ZC-7编号： 01120126项目绝缘电阻 (M Ω)直流电阻 (Ω) 接线组别一次对二次二次对一次铁芯加紧螺 一次绕组及极性厂号（相 别）及外壳及外壳 栓对外壳二次绕组检查s1 s2 5000.31417683s1 s35000.12037683正确s1 s45000.12047683三、变比、密封性能检查 :使用仪器 :D26-A216.95T51-A09342变比与铭 密封性能检厂号（相 别）名称一次电流值 （ A ）二次实测值 （A ）牌是否查符合7683s1 s2200.12符合s1 s3200.13符合7683s1 s4 20 0.12 符合7683四、励磁特性曲线试验及介质损失角正切值: 单位： V 使用仪器 : D26-A 216.95 T15-V 4072相别(厂号) I（A）0.1 0.2 0.3 0.4 0.5 0.6 0.8 tg δ（% ）（℃）s1 s2 5P20 级43 46 48 51 53 54 56s1 s3 5P20 级45 47 49 52 53 55 57s1 s4 5P20 级45 48 49 52 54 56 58五、交流耐压试验：使用仪器：交流耐压机型号： TQSB 编号： 204184一次对二次及地：33 KV 1min110KV 及以上末屏对地 : KV 1min二次之间及对地 : 2KV 1min六、结论及其它：合格试验：复核：。

电流互感器试验报告工程名称：济宁市兖州区诚佳新能源可就有限公司海天国际物流兆瓦屋顶光伏发电项目并网工程
设备铭牌：
伏安特性：
变比极性：
交流耐压试验：
电流互感器试验报告
工程名称：济宁市兖州区诚佳新能源可就有限公司海天国际物流兆瓦屋顶光伏发电项目并网工程
设备铭牌：
伏安特性：
变比极性：
交流耐压试验：
电流互感器试验报告
工程名称：济宁市兖州区诚佳新能源可就有限公司海天国际物流兆瓦屋顶光伏发电项目并网工程
设备铭牌：
伏安特性：
变比极性：
交流耐压试验：

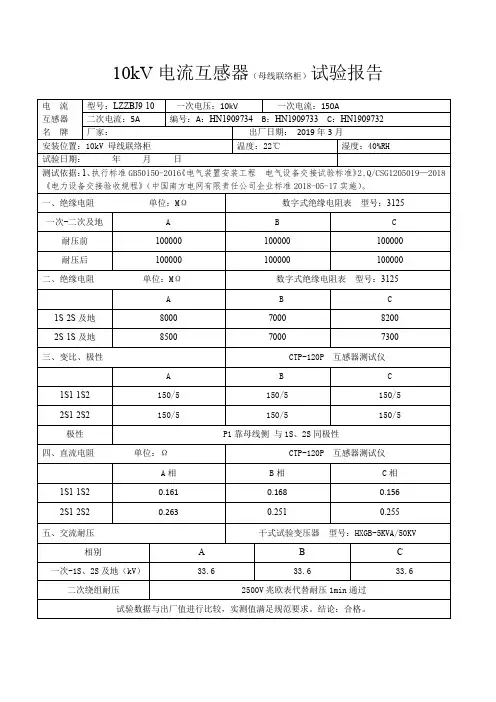

电流互感器试验报告
工程名称：济宁市兖州区诚佳新能源可就有限公司海天国际物流兆瓦屋顶光伏发电项目并网工程
设备铭牌：
绝缘电阻测量：（单位：MΩ）
伏安特性：
变比极性：
交流耐压试验：。

电流互感器试验报告
首先，需进行准确度试验。

该试验主要是通过比较电流互感器测量出的电流与标准电流的误差来评估准确度。

试验中采用多个不同电流值进行测试，并计算出测量误差的平均值。

准确度试验可分为常规试验和特殊试验，常规试验包括比率试验、转向试验、反映性能和差动特性的试验，特殊试验包括过负荷试验和短路试验。

其次，需进行负载特性试验。

负载特性试验是检验电流互感器在不同负荷下的输出特性。

试验方法包括恒定负荷法、逐步负荷法和变频负载法等。

通过这些试验，可以评估电流互感器在不同负荷下的输出精度和稳定性。

此外，还需进行热特性试验。

热特性试验是衡量电流互感器温升和负载能力的重要指标。

试验方法包括长时间定负荷试验和短时间瞬态试验。

通过这些试验，可以确定电流互感器在长时间和瞬态负荷下的热特性和温升情况。

最后，还需进行绝缘试验和机械性能试验。

绝缘试验主要是检测电流互感器的绝缘强度，防止电流互感器在运行中发生绝缘击穿现象。

机械性能试验主要是检测电流互感器的外观、连接件、可靠性和可操作性等方面的指标。

总的来说，电流互感器试验报告包括准确度试验、负载特性试验、热特性试验、绝缘试验和机械性能试验等内容。

通过这些试验，可以评估电流互感器的性能和可靠性。

同时，试验报告也可以为用户提供选择合适的电流互感器提供参考依据。

电流互感器现场试验报告一、试验目的：1.验证电流互感器的额定参数是否符合要求；2.检测电流互感器的负荷性能；3.检查电流互感器的工作状态。

二、试验设备：1.电流互感器；2.多用表；3.电流发生器；4.试验电源。

三、试验内容：1.验证电流互感器的额定参数：a.额定一次电流：根据电流互感器的额定电流，将电流发生器的输出电流设置为额定电流，并接入电流互感器。

使用多用表测量互感器的一次侧输出电流，验证是否与额定电流相符合。

b.额定二次电流：根据电流互感器的额定变比，将电流发生器的输出电流乘以变比系数，并接入电流互感器的二次回路。

使用多用表测量互感器的二次侧输出电流，验证是否与额定二次电流相符合。

2.检测电流互感器的负荷性能：a.额定负荷：将电流互感器接入负载电路，并使负载电路的电流逐渐增大，记录下互感器的输出电流和负载电流。

通过比较两者的差异，判断电流互感器的负荷性能是否满足要求。

b.额定负荷误差：在额定负荷下，使用多用表测量互感器的一次和二次侧输出电流，并计算出相对误差。

根据国家标准，判断电流互感器的负荷误差是否在允许范围内。

3.检查电流互感器的工作状态：a.外观检查：检查互感器外部是否有明显的损坏、变形或脱落。

如果发现异常情况，应及时进行维修或更换。

b.绝缘电阻测量：使用绝缘电阻测试仪测量电流互感器的绝缘电阻，判断绝缘是否良好。

如果绝缘电阻过低，可能会导致互感器发生漏电，应及时进行绝缘处理。

c.声响测试：通过给互感器施加额定电流，观察是否会产生异常的声响。

如果发现声响异常，可能是互感器内部存在故障，应及时进行检修。

四、试验结果及分析：1.验证电流互感器的额定参数：测量结果与额定参数相符合，电流互感器的额定电流和变比符合要求。

2.检测电流互感器的负荷性能：负荷性能良好，输出电流与负载电流误差较小，满足国家标准要求。

3.检查电流互感器的工作状态：外观无明显损坏，绝缘电阻满足要求，未发现异常声响。

五、结论：六、存在的问题及改进措施：1.目前未发现存在的问题。

电流互感器试验报告（一）引言概述电流互感器试验报告（一）旨在对电流互感器进行全面、系统的试验评估。

本报告将从多个角度对电流互感器的性能、稳定性、精度和可靠性进行评估，为进一步优化电流互感器设计和应用提供参考依据。

正文内容：1. 性能评估1.1 电流互感器额定输入电流测试1.2 电流互感器额定输出电流测试1.3 电流互感器负载特性测试1.4 电流互感器温度特性测试1.5 电流互感器频率特性测试2. 稳定性评估2.1 电流互感器长时间稳定性测试2.2 电流互感器温度变化下的稳定性测试2.3 电流互感器负载变化下的稳定性测试2.4 电流互感器震动环境下的稳定性测试2.5 电流互感器环境湿度变化对稳定性的影响测试3. 精度评估3.1 电流互感器静态精度测试3.2 电流互感器动态响应速度测试3.3 电流互感器准确度等级测试3.4 电流互感器相位差测试3.5 电流互感器线性度测试4. 可靠性评估4.1 电流互感器长期工作寿命测试4.2 电流互感器温度变化对可靠性的影响测试4.3 电流互感器负载变动对可靠性的影响测试4.4 电流互感器电磁干扰抗性测试4.5 电流互感器振动环境下的可靠性测试5. 应用评估5.1 电流互感器与其他线路设备的兼容性测试5.2 电流互感器在实际工作环境中的效果评估5.3 电流互感器在不同工作条件下的应用可行性评估5.4 电流互感器的安装和维护便捷性评估5.5 电流互感器的成本效益分析总结本文对电流互感器进行了全面、系统的试验评估，并从性能、稳定性、精度和可靠性等多个角度进行了评估。

通过试验结果的分析和总结，提供了优化电流互感器设计和应用的理论基础。

进一步的研究和改进将有助于提高电流互感器在各种电气系统中的性能和可靠性，为电力行业的发展和稳定供电提供支持。

电流互感器试验报告引言电流互感器是电力系统中常用的电气设备，用于测量高电压、高电流下的电流水平。

本文通过对电流互感器的试验和测试，旨在评估其性能和可靠性，并提供有关其在实际应用中的一些建议和注意事项。

一、试验目的和方法1.1 试验目的本次试验的目的是验证电流互感器在工作条件下的准确性、响应速度和稳定性，以确保其符合设计要求和使用要求。

1.2 试验方法试验过程分为静态试验和动态试验两部分。

静态试验包括校准、准确性和相位差测试；动态试验包括频率响应和过程响应的测试。

试验使用标准测试设备，并根据相关标准和规程进行操作。

二、试验结果与分析2.1 静态试验结果经过校准后，电流互感器的准确性和相位差得到了验证。

准确性测试表明，在额定电流下，互感器的输出与实际电流之间存在微小的误差，在允许范围内。

相位差测试结果显示，互感器的相位差在正负1度的范围内，表明其对输入电流的相位没有明显的影响。

2.2 动态试验结果频率响应测试中，对电流互感器施加了不同频率和幅值的电流，测量输出的响应情况。

结果显示，互感器在额定频率附近具有较高的精度和稳定性，但在较高频率下逐渐失去准确性。

过程响应测试中，测试了互感器对快速变化电流的响应能力。

结果表明，互感器在瞬态条件下具有很好的响应特性，能够准确捕捉到电流的瞬时变化。

三、结论与建议3.1 试验结论根据试验结果，可以得出以下结论：- 电流互感器具有良好的准确性和相位一致性；- 互感器的频率响应在额定频率范围内较为稳定，但在高频率下会有较大的误差；- 互感器对瞬态条件具有很好的响应能力。

3.2 建议鉴于试验结果的结论，提出以下建议：- 在使用电流互感器时，应尽量在其额定频率附近进行，以保证测量结果的准确性；- 对于高频率应用场景，应选择适用于该频率范围的互感器，避免误差；- 对于需要测量瞬态变化的电流情况，可以更加自信地使用电流互感器。

四、结语本次电流互感器试验评估了其准确性、稳定性和响应特性。
