电流互感器实验报告

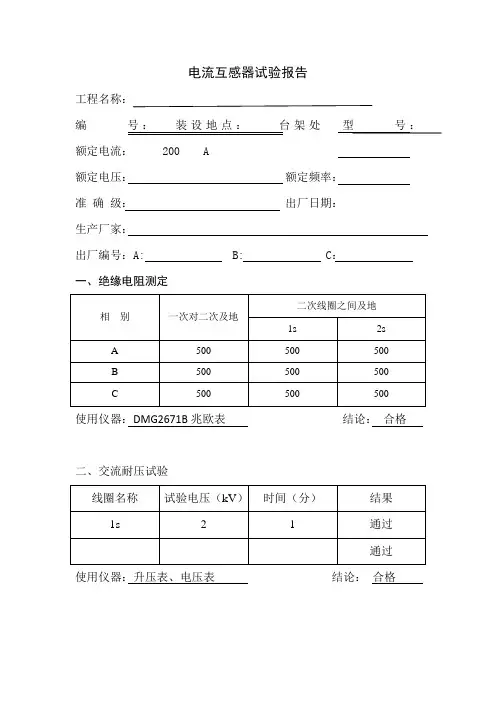

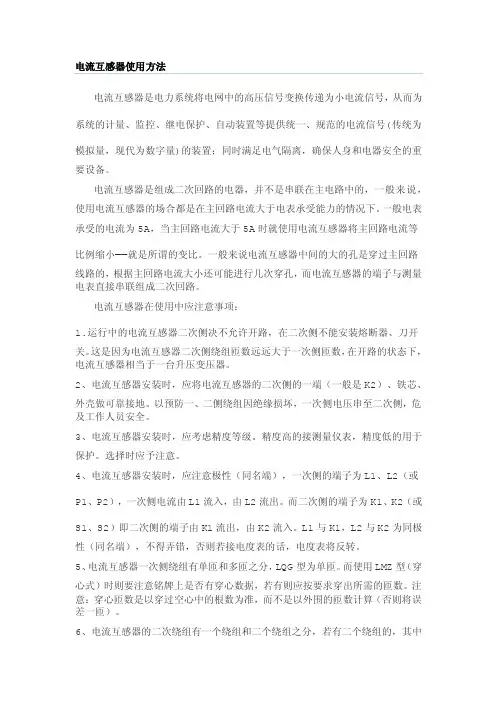

电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。

电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。

一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。

一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。

电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。

这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。

2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。

以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。

3、电流互感器安装时，应考虑精度等级。

精度高的接测量仪表，精度低的用于保护。

选择时应予注意。

4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。

而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。

L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。

5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。

而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。

注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。

6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。

电流互感器实验报告引言：一、实验装置搭建1.实验装置所需材料：-电流互感器-电流表-电源-电阻箱-馈电电缆-示波器-接口线等2.实验装置搭建步骤：-使用馈电电缆将电源连接到电流互感器。

-将电流互感器的输出端连接到电流表，用于读取电流值。

-将电流互感器的输出端连接到示波器，用于观察电流波形。

-根据实验需要，在电阻箱中设置不同的电阻值。

二、实验操作1.将电流互感器装入实验装置中，并将电流表、示波器和电阻箱适当连接。

2.首先将电阻箱调至最小电阻值，接通电源，记录电流表和示波器的读数。

3.然后依次增加电阻箱中的电阻值，每次增加一定量的电阻，记录电流表和示波器的读数。

4.继续增加电阻箱中的电阻值，直至达到电流互感器的额定电流值（也可以是实验要求的任意值），记录电流表和示波器的读数。

5.记录每一次增加电阻的过程中电流表和示波器的读数，并绘制电流与电阻的关系曲线。

三、实验结果与分析1.经过实验操作，我们得到了电流与电阻之间的关系曲线。

2.根据实验结果，我们可以发现电流互感器的输出电流随着电阻值的增加而减小，呈现线性关系。

3.通过实验操作可以了解到，电流互感器在实际应用中可以通过调整电阻值来满足所需的电流测量和保护要求。

4.实验中通过示波器观察到了电流波形，并可根据波形特征对电流互感器进行评估。

四、实验结论本实验通过搭建电流互感器实验装置并进行实验操作，深入了解了电流互感器的原理和性能。

1.电流互感器的输出电流与电阻值呈线性关系。

2.电流互感器可以通过调整电阻值满足不同电流测量和保护的需求。

3.示波器可以用来观察电流互感器的电流波形，帮助评估电流互感器的性能。

实验结果有助于我们深入了解电流互感器的原理、性能和应用，以及对电流信号进行测量与保护的重要性。

总结：通过本次电流互感器实验，我们对电流互感器的原理、性能和应用有了更加深入的了解。

通过实验操作和结果分析，我们掌握了电流互感器与电阻之间的关系，以及电流互感器的波形特征。

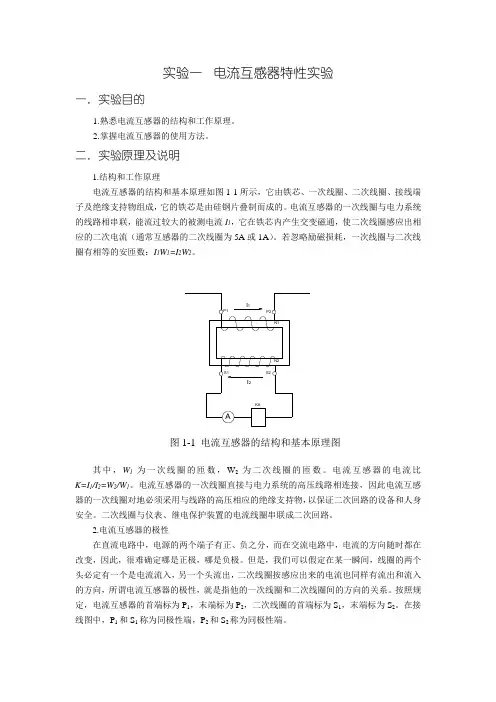

实验一电流互感器特性实验一．实验目的1.熟悉电流互感器的结构和工作原理。

2.掌握电流互感器的使用方法。

二．实验原理及说明1.结构和工作原理电流互感器的结构和基本原理如图1-1所示，它由铁芯、一次线圈、二次线圈、接线端子及绝缘支持物组成，它的铁芯是由硅钢片叠制而成的。

电流互感器的一次线圈与电力系统的线路相串联，能流过较大的被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应的二次电流（通常互感器的二次线圈为5A或1A）。

若忽略励磁损耗，一次线圈与二次线圈有相等的安匝数：I1W1=I2W2。

图1-1 电流互感器的结构和基本原理图其中，W1为一次线圈的匝数，W2为二次线圈的匝数。

电流互感器的电流比K=I1/I2=W2/W1。

电流互感器的一次线圈直接与电力系统的高压线路相连接，因此电流互感器的一次线圈对地必须采用与线路的高压相应的绝缘支持物，以保证二次回路的设备和人身安全。

二次线圈与仪表、继电保护装置的电流线圈串联成二次回路。

2.电流互感器的极性在直流电路中，电源的两个端子有正、负之分，而在交流电路中，电流的方向随时都在改变，因此，很难确定哪是正极，哪是负极。

但是，我们可以假定在某一瞬间，线圈的两个头必定有一个是电流流入，另一个头流出，二次线圈按感应出来的电流也同样有流出和流入的方向，所谓电流互感器的极性，就是指他的一次线圈和二次线圈间的方向的关系。

按照规定，电流互感器的首端标为P1，末端标为P2，二次线圈的首端标为S1，末端标为S2。

在接线图中，P1和S1称为同极性端，P2和S2称为同极性端。

假定一次电流I1从首端P1流入，从末端P2流出时，感应出的二次电流是从首端S1流出，从尾端S2流入；或者当电流互感器一、二次线圈同事在同性极性端子流入时，它们在铁芯中产生的磁通方向是一致的，这样，电流互感器的极性标志称为减极性。

（见图1-2）反之，将S1和S2的标志调换一下就称为加极性。

我们使用的电流互感器，除特殊情况外，均采用减极性标志。

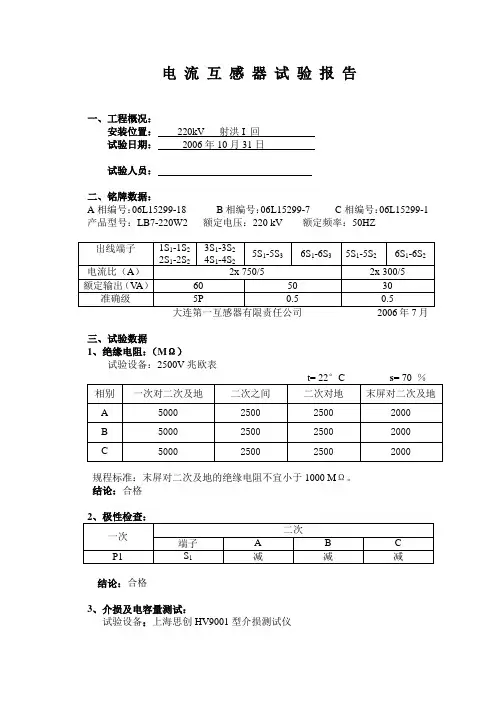

电流互感器试验报告一、工程概况：安装位置：220kV 射洪I 回试验日期：2006年10月31日试验人员：二、铭牌数据：A相编号：06L15299-18 B相编号：06L15299-7 C相编号：06L15299-1 产品型号：LB7-220W2 额定电压：220 kV 额定频率：50HZ出线端子1S1-1S22S1-2S23S1-3S24S1-4S25S1-5S36S1-6S35S1-5S26S1-6S2电流比（A）2x 750/5 2x 300/5额定输出（V A）60 50 30 准确级5P 0.5 0.5大连第一互感器有限责任公司2006年7月三、试验数据1、绝缘电阻：（MΩ）试验设备：2500V兆欧表t= 22°C s= 70 ％相别一次对二次及地二次之间二次对地末屏对二次及地A 5000 2500 2500 2000B 5000 2500 2500 2000C 5000 2500 2500 2000规程标准：末屏对二次及地的绝缘电阻不宜小于1000 MΩ。

结论：合格2、极性检查：一次二次端子 A B CP1 S1减减减结论：合格3、介损及电容量测试：试验设备：上海思创HV9001型介损测试仪t=22°C s= 70％相别tgδ％出厂值tgδ％测量值C X出厂值(pF) C X测量值(pF) 误差（%）A 0.24 0.23 916.2 887.8 -3.10B 0.24 0.24 920.8 891.8 -3.15C 0.27 0.23 912.0 883.3 -3.15规程标准：油纸电容式63—220kV，tgδ（％）不应大于 1.0。

220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内结论：合格4、变比试验：相别端子标志标准变比（A）实测变比（A）A 1S11S22x 750/5 300/1 2S12S22x750/5 300/1 3S13S22x750/5300/1 4S14S22x750/5300/1 5S15S22x300/5300/2.5 5S15S32x750/5300/1 6S16S22x300/5300/2.5 6S16S32x750/5300/1B 1S11S22x 750/5 300/1 2S12S22x750/5 300/1 3S13S22x750/5300/1 4S14S22x750/5300/1 5S15S22x300/5300/2.5 5S15S32x750/5300/1 6S16S22x300/5300/2.5 6S16S32x750/5300/1C 1S11S22x 750/5 300/1 2S12S22x750/5 300/1 3S13S22x750/5300/1 4S14S22x750/5300/1 5S15S22x300/5300/2.5 5S15S32x750/5300/1 6S16S22x300/5300/2.5 6S16S32x750/5300/1结论：合格5、励磁特性试验：结论：合格6、二次绕组工频耐压试验：对二次绕组之间及地加工频交流电压2kV ，一分钟无异常。

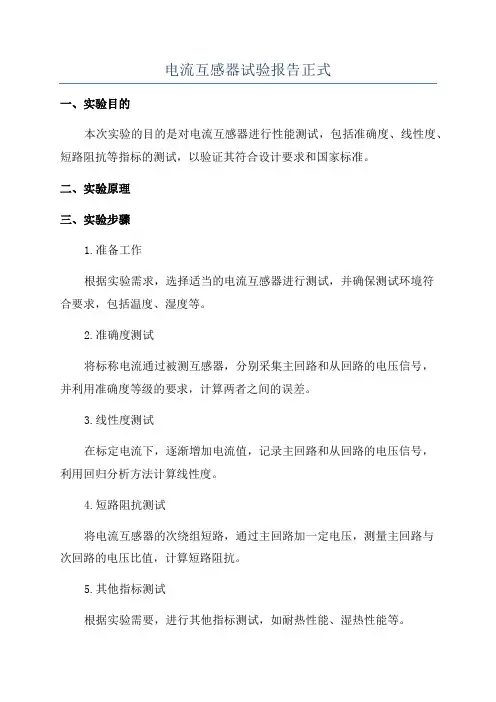

电流互感器试验报告正式
一、实验目的
本次实验的目的是对电流互感器进行性能测试，包括准确度、线性度、短路阻抗等指标的测试，以验证其符合设计要求和国家标准。

二、实验原理
三、实验步骤
1.准备工作
根据实验需求，选择适当的电流互感器进行测试，并确保测试环境符
合要求，包括温度、湿度等。

2.准确度测试
将标称电流通过被测互感器，分别采集主回路和从回路的电压信号，
并利用准确度等级的要求，计算两者之间的误差。

3.线性度测试
在标定电流下，逐渐增加电流值，记录主回路和从回路的电压信号，
利用回归分析方法计算线性度。

4.短路阻抗测试
将电流互感器的次绕组短路，通过主回路加一定电压，测量主回路与
次回路的电压比值，计算短路阻抗。

5.其他指标测试
根据实验需要，进行其他指标测试，如耐热性能、湿热性能等。

四、实验结果与分析
经过一系列的测试，我们得到了电流互感器的准确度、线性度和短路
阻抗等性能指标。

通过对实验数据进行分析，与设计要求和国家标准进行
对比，发现电流互感器的性能符合要求，误差小于允许范围，并具有较好
的线性度和短路阻抗。

五、实验总结
本次实验对电流互感器的性能进行了全面的测试，通过分析测试结果，发现电流互感器在准确度、线性度和短路阻抗等指标方面符合设计要求和
国家标准。

本次实验为电流互感器的生产和应用提供了科学依据，有助于
确保电流互感器在实际使用中的可靠性和稳定性。

[1]电流互感器性能测试方法.国家电力公司标准.。

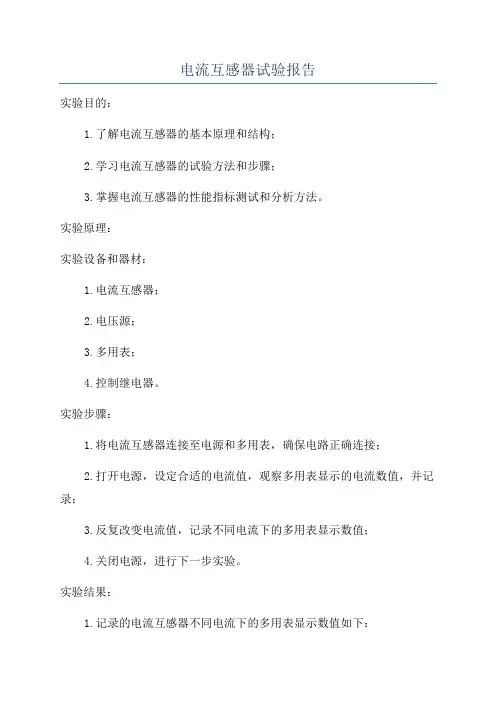

电流互感器试验报告实验目的：1.了解电流互感器的基本原理和结构；2.学习电流互感器的试验方法和步骤；3.掌握电流互感器的性能指标测试和分析方法。

实验原理：实验设备和器材：1.电流互感器；2.电压源；3.多用表；4.控制继电器。

实验步骤：1.将电流互感器连接至电源和多用表，确保电路正确连接；2.打开电源，设定合适的电流值，观察多用表显示的电流数值，并记录；3.反复改变电流值，记录不同电流下的多用表显示数值；4.关闭电源，进行下一步实验。

实验结果：1.记录的电流互感器不同电流下的多用表显示数值如下：电流(A)多用表显示(A)1121.9832.9843.9654.952.绘制电流互感器的线性关系曲线如下：（插入线性关系曲线图）3.分析得出电流互感器的性能指标：a.额定准确度：多用表的显示数值与实际电流值的误差；b.线性度：电流互感器的输出电流与输入电流的线性关系；c.响应时间：电流互感器输出电流达到稳定状态所需的时间。

实验结论：通过本次实验，我们初步了解了电流互感器的基本原理和结构，并学习了试验方法和步骤。

通过测试不同电流下的多用表显示数值，我们发现电流互感器具有一定的准确度和线性关系。

进一步的试验和分析可以得出电流互感器的更多性能指标，如额定准确度、线性度和响应时间等。

实验中可能存在的误差和改进措施：1.实验过程中，可能存在多用表的测量误差，可以使用更精确的仪器进行测量；2.在实验时，应注意电流互感器的温度和环境条件，以免对试验结果产生影响。

总结：本次实验为我们提供了一个初步了解电流互感器的机会，通过实验和数据分析，我们对电流互感器的性能指标有了进一步的认识。

在以后的学习和实践中，我们将进一步深化对电流互感器的理解，并应用于实际工程中。

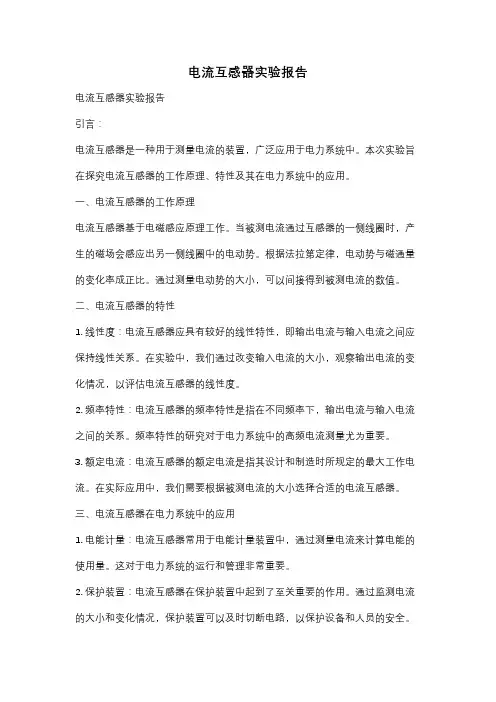

电流互感器实验报告电流互感器实验报告引言：电流互感器是一种用于测量电流的装置，广泛应用于电力系统中。

本次实验旨在探究电流互感器的工作原理、特性及其在电力系统中的应用。

一、电流互感器的工作原理电流互感器基于电磁感应原理工作。

当被测电流通过互感器的一侧线圈时，产生的磁场会感应出另一侧线圈中的电动势。

根据法拉第定律，电动势与磁通量的变化率成正比。

通过测量电动势的大小，可以间接得到被测电流的数值。

二、电流互感器的特性1. 线性度：电流互感器应具有较好的线性特性，即输出电流与输入电流之间应保持线性关系。

在实验中，我们通过改变输入电流的大小，观察输出电流的变化情况，以评估电流互感器的线性度。

2. 频率特性：电流互感器的频率特性是指在不同频率下，输出电流与输入电流之间的关系。

频率特性的研究对于电力系统中的高频电流测量尤为重要。

3. 额定电流：电流互感器的额定电流是指其设计和制造时所规定的最大工作电流。

在实际应用中，我们需要根据被测电流的大小选择合适的电流互感器。

三、电流互感器在电力系统中的应用1. 电能计量：电流互感器常用于电能计量装置中，通过测量电流来计算电能的使用量。

这对于电力系统的运行和管理非常重要。

2. 保护装置：电流互感器在保护装置中起到了至关重要的作用。

通过监测电流的大小和变化情况，保护装置可以及时切断电路，以保护设备和人员的安全。

3. 故障检测：电流互感器可以用于故障检测，通过测量电流的波形和幅值，可以判断电力系统中是否存在故障，从而及时采取措施进行修复。

结论：通过本次实验，我们深入了解了电流互感器的工作原理、特性及其在电力系统中的应用。

电流互感器作为一种重要的电力测量装置，为电力系统的运行和管理提供了可靠的数据支持。

在今后的工作中，我们将进一步研究电流互感器的精度和稳定性，以提高电力系统的效率和安全性。

参考文献：[1] 陈启东. 电力系统与电力电子技术[M]. 机械工业出版社, 2014.[2] 王鹏. 电力系统自动化[M]. 机械工业出版社, 2016.。

电流互感器试验报告一、概述1.1 试验目的1.2 试验背景1.3 试验对象二、试验装置与方法2.1 试验装置2.2 试验方法2.3 试验参数三、试验结果分析3.1 静态特性试验结果分析 3.2 动态特性试验结果分析 3.3 温度特性试验结果分析四、结论与建议4.1 试验结论4.2 试验建议五、参考文献一、概述1.1 试验目的本报告旨在对75-5a电流互感器进行全面的试验，以验证其静态特性、动态特性和温度特性是否符合设计要求，并为其在实际使用过程中提供参考依据。

1.2 试验背景电流互感器是一种重要的电力测量仪表，用于测量电力系统中的电流参数。

75-5a电流互感器作为一种常见的型号，在实际应用中具有广泛的使用范围。

为了确保其稳定可靠的工作，需要对其进行严格的试验验证。

1.3 试验对象试验对象为一台75-5a电流互感器，型号为XX，生产厂家为XX。

该电流互感器被送至实验室进行全面的试验。

二、试验装置与方法2.1 试验装置本次试验主要使用了电流发生器、数字电压表、示波器等仪器，以及温度控制装置等试验设备。

2.2 试验方法针对静态特性、动态特性和温度特性分别采用不同的试验方法，包括恒定电流法、脉冲电流法和恒温试验法等。

2.3 试验参数在试验过程中，主要针对75-5a电流互感器的额定电流、变比误差、线性度、相移角、耐受电压等指标进行了测试，并记录了相应的试验数据。

三、试验结果分析3.1 静态特性试验结果分析针对静态特性进行试验，通过恒定电流法得出了电流互感器的变比误差、线性度等指标。

并对试验结果进行了详细的数据分析，得出了相应的结论。

3.2 动态特性试验结果分析在动态特性试验中，采用了脉冲电流法对电流互感器进行了测试，得出了响应时间、过载能力等数据，并结合实际情况进行了分析和总结。

3.3 温度特性试验结果分析通过恒温试验法，对电流互感器在不同温度下的性能进行了测试，并得出了相应的试验结果和结论，为电流互感器在不同工作环境下的使用提供了参考依据。

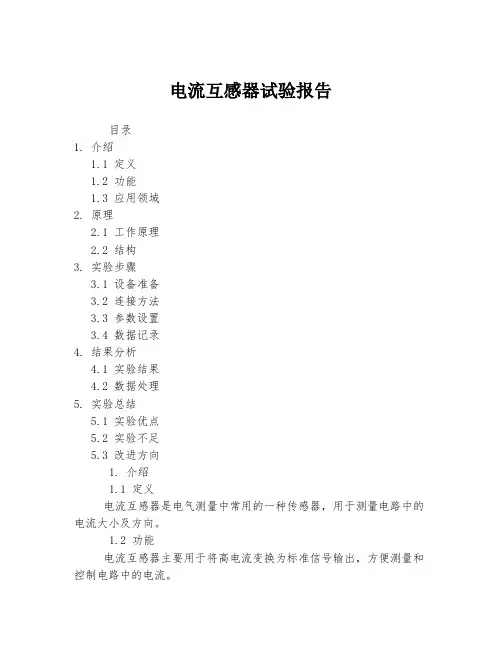

电流互感器试验报告目录1. 介绍1.1 定义1.2 功能1.3 应用领域2. 原理2.1 工作原理2.2 结构3. 实验步骤3.1 设备准备3.2 连接方法3.3 参数设置3.4 数据记录4. 结果分析4.1 实验结果4.2 数据处理5. 实验总结5.1 实验优点5.2 实验不足5.3 改进方向1. 介绍1.1 定义电流互感器是电气测量中常用的一种传感器，用于测量电路中的电流大小及方向。

1.2 功能电流互感器主要用于将高电流变换为标准信号输出，方便测量和控制电路中的电流。

1.3 应用领域电流互感器广泛应用于电力系统、电气设备、电动机、智能电网等领域。

2. 原理2.1 工作原理电流互感器通过感应电流产生的磁场，转换为标准电流信号输出，实现对电流的测量。

2.2 结构电流互感器一般由铁芯、绕组、外壳等部分组成，结构简单可靠。

3. 实验步骤3.1 设备准备准备所需的电流互感器、电流表、电源等实验设备。

3.2 连接方法按照实验指导书的要求，正确连接电流互感器与电路中的其他元件。

3.3 参数设置根据实验要求，设置电流互感器的量程和采样频率等参数。

3.4 数据记录记录实验过程中的数据，包括电流互感器输出的电流数值等。

4. 结果分析4.1 实验结果分析实验数据，得出电路中的电流大小及方向等相关信息。

4.2 数据处理对实验数据进行合理处理，消除误差，得出准确的测量结果。

5. 实验总结5.1 实验优点分析实验中的优点，如测量准确度高、操作简便等。

5.2 实验不足总结实验中存在的不足之处，如误差较大、操作过程复杂等。

5.3 改进方向提出改进实验的建议，如增加校准步骤、优化电路连接等。

检测试验报告工程名称：35kV变电站工程项目名称：10kV电流互感器试验检验时间：2016年06月17日报告编号：KG06-001-026报告编写/日期：报告审核/日期：报告批准/日期：（检测报告章）检测试验报告检测试验日期：2016年6月17日报告编号：001 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路1样品编号：A：160130008 B：160130009 C：160120010三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。

四、励磁特性：（温度：30℃湿度：60%）六、绝缘电阻测量及交流耐压试验：（温度：温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：002 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路2样品编号：A：160130004 B：160130007 C：160120017二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。

四、励磁特性：（温度：30℃湿度：60%）五、绕组直流电阻：（温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：004 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告检测试验日期：2016年6月17日报告编号：005 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路3样品编号：A：160130012 B：160130013 C：160120011一、铭牌：二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。

电流互感器试验报告
首先，需进行准确度试验。

该试验主要是通过比较电流互感器测量出的电流与标准电流的误差来评估准确度。

试验中采用多个不同电流值进行测试，并计算出测量误差的平均值。

准确度试验可分为常规试验和特殊试验，常规试验包括比率试验、转向试验、反映性能和差动特性的试验，特殊试验包括过负荷试验和短路试验。

其次，需进行负载特性试验。

负载特性试验是检验电流互感器在不同负荷下的输出特性。

试验方法包括恒定负荷法、逐步负荷法和变频负载法等。

通过这些试验，可以评估电流互感器在不同负荷下的输出精度和稳定性。

此外，还需进行热特性试验。

热特性试验是衡量电流互感器温升和负载能力的重要指标。

试验方法包括长时间定负荷试验和短时间瞬态试验。

通过这些试验，可以确定电流互感器在长时间和瞬态负荷下的热特性和温升情况。

最后，还需进行绝缘试验和机械性能试验。

绝缘试验主要是检测电流互感器的绝缘强度，防止电流互感器在运行中发生绝缘击穿现象。

机械性能试验主要是检测电流互感器的外观、连接件、可靠性和可操作性等方面的指标。

总的来说，电流互感器试验报告包括准确度试验、负载特性试验、热特性试验、绝缘试验和机械性能试验等内容。

通过这些试验，可以评估电流互感器的性能和可靠性。

同时，试验报告也可以为用户提供选择合适的电流互感器提供参考依据。

电流互感器现场试验报告一、试验目的：1.验证电流互感器的额定参数是否符合要求；2.检测电流互感器的负荷性能；3.检查电流互感器的工作状态。

二、试验设备：1.电流互感器；2.多用表；3.电流发生器；4.试验电源。

三、试验内容：1.验证电流互感器的额定参数：a.额定一次电流：根据电流互感器的额定电流，将电流发生器的输出电流设置为额定电流，并接入电流互感器。

使用多用表测量互感器的一次侧输出电流，验证是否与额定电流相符合。

b.额定二次电流：根据电流互感器的额定变比，将电流发生器的输出电流乘以变比系数，并接入电流互感器的二次回路。

使用多用表测量互感器的二次侧输出电流，验证是否与额定二次电流相符合。

2.检测电流互感器的负荷性能：a.额定负荷：将电流互感器接入负载电路，并使负载电路的电流逐渐增大，记录下互感器的输出电流和负载电流。

通过比较两者的差异，判断电流互感器的负荷性能是否满足要求。

b.额定负荷误差：在额定负荷下，使用多用表测量互感器的一次和二次侧输出电流，并计算出相对误差。

根据国家标准，判断电流互感器的负荷误差是否在允许范围内。

3.检查电流互感器的工作状态：a.外观检查：检查互感器外部是否有明显的损坏、变形或脱落。

如果发现异常情况，应及时进行维修或更换。

b.绝缘电阻测量：使用绝缘电阻测试仪测量电流互感器的绝缘电阻，判断绝缘是否良好。

如果绝缘电阻过低，可能会导致互感器发生漏电，应及时进行绝缘处理。

c.声响测试：通过给互感器施加额定电流，观察是否会产生异常的声响。

如果发现声响异常，可能是互感器内部存在故障，应及时进行检修。

四、试验结果及分析：1.验证电流互感器的额定参数：测量结果与额定参数相符合，电流互感器的额定电流和变比符合要求。

2.检测电流互感器的负荷性能：负荷性能良好，输出电流与负载电流误差较小，满足国家标准要求。

3.检查电流互感器的工作状态：外观无明显损坏，绝缘电阻满足要求，未发现异常声响。

五、结论：六、存在的问题及改进措施：1.目前未发现存在的问题。

电流互感器试验报告（一）引言概述电流互感器试验报告（一）旨在对电流互感器进行全面、系统的试验评估。

本报告将从多个角度对电流互感器的性能、稳定性、精度和可靠性进行评估，为进一步优化电流互感器设计和应用提供参考依据。

正文内容：1. 性能评估1.1 电流互感器额定输入电流测试1.2 电流互感器额定输出电流测试1.3 电流互感器负载特性测试1.4 电流互感器温度特性测试1.5 电流互感器频率特性测试2. 稳定性评估2.1 电流互感器长时间稳定性测试2.2 电流互感器温度变化下的稳定性测试2.3 电流互感器负载变化下的稳定性测试2.4 电流互感器震动环境下的稳定性测试2.5 电流互感器环境湿度变化对稳定性的影响测试3. 精度评估3.1 电流互感器静态精度测试3.2 电流互感器动态响应速度测试3.3 电流互感器准确度等级测试3.4 电流互感器相位差测试3.5 电流互感器线性度测试4. 可靠性评估4.1 电流互感器长期工作寿命测试4.2 电流互感器温度变化对可靠性的影响测试4.3 电流互感器负载变动对可靠性的影响测试4.4 电流互感器电磁干扰抗性测试4.5 电流互感器振动环境下的可靠性测试5. 应用评估5.1 电流互感器与其他线路设备的兼容性测试5.2 电流互感器在实际工作环境中的效果评估5.3 电流互感器在不同工作条件下的应用可行性评估5.4 电流互感器的安装和维护便捷性评估5.5 电流互感器的成本效益分析总结本文对电流互感器进行了全面、系统的试验评估，并从性能、稳定性、精度和可靠性等多个角度进行了评估。

通过试验结果的分析和总结，提供了优化电流互感器设计和应用的理论基础。

进一步的研究和改进将有助于提高电流互感器在各种电气系统中的性能和可靠性，为电力行业的发展和稳定供电提供支持。

电流互感器试验报告引言电流互感器是电力系统中常用的电气设备，用于测量高电压、高电流下的电流水平。

本文通过对电流互感器的试验和测试，旨在评估其性能和可靠性，并提供有关其在实际应用中的一些建议和注意事项。

一、试验目的和方法1.1 试验目的本次试验的目的是验证电流互感器在工作条件下的准确性、响应速度和稳定性，以确保其符合设计要求和使用要求。

1.2 试验方法试验过程分为静态试验和动态试验两部分。

静态试验包括校准、准确性和相位差测试；动态试验包括频率响应和过程响应的测试。

试验使用标准测试设备，并根据相关标准和规程进行操作。

二、试验结果与分析2.1 静态试验结果经过校准后，电流互感器的准确性和相位差得到了验证。

准确性测试表明，在额定电流下，互感器的输出与实际电流之间存在微小的误差，在允许范围内。

相位差测试结果显示，互感器的相位差在正负1度的范围内，表明其对输入电流的相位没有明显的影响。

2.2 动态试验结果频率响应测试中，对电流互感器施加了不同频率和幅值的电流，测量输出的响应情况。

结果显示，互感器在额定频率附近具有较高的精度和稳定性，但在较高频率下逐渐失去准确性。

过程响应测试中，测试了互感器对快速变化电流的响应能力。

结果表明，互感器在瞬态条件下具有很好的响应特性，能够准确捕捉到电流的瞬时变化。

三、结论与建议3.1 试验结论根据试验结果，可以得出以下结论：- 电流互感器具有良好的准确性和相位一致性；- 互感器的频率响应在额定频率范围内较为稳定，但在高频率下会有较大的误差；- 互感器对瞬态条件具有很好的响应能力。

3.2 建议鉴于试验结果的结论，提出以下建议：- 在使用电流互感器时，应尽量在其额定频率附近进行，以保证测量结果的准确性；- 对于高频率应用场景，应选择适用于该频率范围的互感器，避免误差；- 对于需要测量瞬态变化的电流情况，可以更加自信地使用电流互感器。

四、结语本次电流互感器试验评估了其准确性、稳定性和响应特性。

电流互感器试验报告一、工程概况：安装位置：110kV 电铁线试验日期：2006年10月29日试验人员：二、铭牌数据：A相编号：06L05304-17 B相编号：06L05304-19 C相编号：06L05304-11 产品型号：LB6-110W2 额定电压：110 kV 额定频率：50HZ三、试验数据1、绝缘电阻：（MΩ）试验设备：2500V兆欧表结论：合格3、介损及电容量测试：试验设备：上海思创HV9001型介损测试仪220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内结论：合格4、变比试验：结论：合格结论：合格6、二次绕组工频耐压试验：对二次绕组之间及地加工频交流电压2kV ，一分钟无异常。

结论：合格电流互感器试验报告一、工程概况：安装位置：110kV 大英线试验日期：2006年10月29日试验人员：二、铭牌数据：A相编号：06L05304-2 B相编号：06L05304-10 C相编号：06L05304-12 产品型号：LB6-110W2 额定电压：110 kV 额定频率：50HZ三、试验数据1、绝缘电阻：（MΩ）试验设备：2500V兆欧表结论：合格3、介损及电容量测试：试验设备：上海思创HV9001型介损测试仪220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内结论：合格4、变比试验：结论：合格结论：合格6、二次绕组工频耐压试验：对二次绕组之间及地加工频交流电压2kV ，一分钟无异常。

结论：合格电流互感器试验报告一、工程概况：安装位置：110kV 回马线试验日期：2006年10月29日试验人员：二、铭牌数据：A相编号：06L05304-16 B相编号：06L05304-13 C相编号：06L05304-14 产品型号：LB6-110W2 额定电压：110 kV 额定频率：50HZ三、试验数据1、绝缘电阻：（MΩ）试验设备：2500V兆欧表结论：合格3、介损及电容量测试：试验设备：上海思创HV9001型介损测试仪220kV及以上主绝缘电容值，实测值与出厂试验值相比，其差值宜在+10%范围内结论：合格4、变比试验：结论：合格结论：合格6、二次绕组工频耐压试验：对二次绕组之间及地加工频交流电压2kV ，一分钟无异常。
