数字电路中去耦电容的作用

区别去耦电容去除在期间切换时从⾼高配到配电⽹网中的RF能量量储能作⽤用，供局部化的直流电源,减少跨板浪涌电流在VCC 引脚通常并联⼀一个去耦电容，电容同交隔直将交流分量量从这个电容接地有源器器件在开关时产⽣生的⾼高频开关噪声江燕电源线传播，去耦电容就是提供⼀一个局部的直流给有源器器件，减少开关噪声在板上的传播并且能将噪声引导到地。

如果主要是为了了增加电源和地的交流耦合，减少交流信号对电源的影响，就可以称为去耦电容;旁路路电容从元件或电缆中转移出不不想要的共模 RF 能量量。

这主要是通过产⽣生 AC 旁路路消除⽆无意的能量量进⼊入敏敏感的部分，另外还可以提供基带滤波功能(带宽受限)。

在电路路中，如果电容起的主要作⽤用是给交流信号提供低阻抗的通路路，就称为旁路路电容;电⼦子电路路中，去耦电容和旁路路电容都是起到抗⼲干扰的作⽤用，电容所处的位置不不同，称呼就不不⼀一样了了。

对于同⼀一个电路路来说，旁路路(bypass)电容是把输⼊入信号中的⾼高频噪声作为滤除对象，把前级携带的⾼高频杂波滤除，⽽而去耦 (decoupling)电容也称退耦电容，是把输出信号的⼲干扰作为滤除对象。

滤波电容选择经过整流桥以后的是脉动直流，波动⽅方位很⼤大，后⾯面⼀一般⽤用⼤大⼩小两个电容⼤大电容⽤用来稳定输出，因为电容两端电压不不能突变，可以使输出平滑，⼩小电容⽤用来滤除⾼高频⼲干扰，使输出电压纯净，电容越⼩小，谐振频率越⾼高，可滤除的⼲干扰频率越⾼高容量量的选择⼤大电容,负载越重，吸收电流的能⼒力力越强，这个⼤大电容的容量量就要越⼤大⼩小电容，凭经验，⼀一般104 即可1、电容对地滤波，需要⼀一个较⼩小的电容并联对地，对⾼高频信号提供了了⼀一个对地通路路。

2、电源滤波中电容对地脚要尽可能靠近地。

3、理理论上说电源滤波⽤用电容越⼤大越好，⼀一般⼤大电容滤低频波,⼩小电容滤⾼高频波。

4、可靠的做法是将⼀一⼤大⼀一⼩小两个电容并联,⼀一般要求相差两个数量量级以上,以获得更更⼤大的滤波频段.滤波电容电源和地直接连接去耦电容1.为本集成电路路蓄能电容2.滤除该期间产⽣生的⾼高频噪声，切断其通过供电回路路进⾏行行传播的通路路3.防⽌止电源携带的噪声对电路路构成⼲干扰滤波电容的选⽤用原则在电源设计中,滤波电容的选取原则是: C≥2.5T/R其中: C 为滤波电容,单位为UF; T 为频率, 单位为Hz,R 为负载电阻,单位为Ω当然,这只是⼀一般的选⽤用原则,在实际的应⽤用中,如条件(空间和成本)允许,都选取C≥5T/R.PCB制版电容的选择⼀一般的10PF 左右的电容⽤用来滤除⾼高频的⼲干扰信号,0.1UF 左右的⽤用来滤除低频的纹波⼲干扰,还可以起到稳压的作⽤用。

去耦电容作用去耦电容是一种常见的电子元件，它在电路中发挥着重要作用。

下面我们来详细了解一下去耦电容的作用。

1. 什么是去耦电容？去耦电容是一种用于去除直流偏置信号的电容器。

它通常被放置在直流电源和地之间，以便过滤掉直流信号，只保留交流信号。

这样可以有效地降低噪声和干扰，提高信号质量。

2. 去耦电容的作用（1）降低噪声：在某些情况下，直流偏置可能会产生噪声和杂音。

去耦电容可以过滤掉这些噪声信号，使得输出信号更加清晰、稳定。

（2）防止干扰：当不同部分的电路共享一个单独的直流电源时，它们可能会相互干扰。

这时候可以使用去耦电容来隔离不同部分之间的直流信号，从而防止干扰。

（3）提高效率：当大量小型数字逻辑集成电路同时工作时，由于其工作频率很高，并且需要大量的瞬态能量供应。

如果没有足够的去耦电容，电源线上的电压会出现瞬间下降，导致芯片工作不稳定。

通过增加去耦电容，可以提供更多的瞬态能量，从而提高效率。

（4）保护元件：在某些情况下，直流偏置可能会对元件产生损害。

去耦电容可以过滤掉这些直流信号，从而保护元件免受损害。

3. 去耦电容的选型去耦电容的选型需要考虑以下几个因素：（1）额定电压：应该选择比工作电压高一些的去耦电容。

（2）容值：应根据具体应用来选择合适的容值。

一般来说，需要根据工作频率和负载来确定合适的容值。

（3）尺寸：应根据实际空间来选择合适尺寸的去耦电容。

总之，去耦电容在各种不同类型的电路中都有着重要作用。

通过正确地选型和使用去耦电容，可以提高信号质量、防止干扰、提高效率以及保护元件等方面发挥其最大功效。

1）去藕（电源端）去耦电容一般是接在正负电源之间，滤波作用.（也是一个牛人）说过在对电源布线的时候，优先让电源导线经过去耦电容去耦电容在集成电路电源和地之间的有两个作用：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声(c对高频阻力小，将之泻至GND)。

1.数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。

，会影响前级的正常工作。

这就是耦合。

对于噪声能力弱、关断时电流变化大的器件和ROM、RAM等存储型器件，应在芯片的电源线（Vcc）和地线（GND）间直接接入去耦电容。

2.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。

而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。

，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感阻碍电流的作用非常大，会导致器件在需要电流的时候，不能被及时供给,去耦电容可以弥补此不足。

这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。

）2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。

去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。

数字电路中典型的去耦电容值是0.1μF。

这个电容的分布电感的典型值是5μH。

0.1μF的去耦电容有5μH的分布电感，它的并行共振频率大约在7MHz左右，也就是说，对于10MHz以下的噪声有较好的去耦效果，对40MHz以上的噪声几乎不起作用。

1μF、10μF的电容，并行共振频率在20MHz以上，去除高频噪声的效果要好一些。

100nf的去耦半径一、100nf去耦电容的原理与作用在电子系统中，去耦电容被广泛应用于滤除电源线上的噪声和干扰，以确保电路的稳定运行。

去耦电容，也称为旁路电容，其主要作用是提供高频噪声的一个低阻抗路径，从而防止这些噪声干扰到敏感的电路部分。

100nf的去耦电容是一个常见的规格，其容量值在电路设计中具有特定的意义。

首先，我们要了解其工作原理：当噪声电压施加到去耦电容上时，它会形成一个回路，使得高频噪声以最短的路径通过低阻抗的电容回到电源，从而消除噪声对电路的影响。

二、100nf电容的理想去耦半径计算理想情况下，去耦半径是指去耦电容能够有效地滤除噪声的最大距离。

这一半径的确定与多种因素有关，如信号的频率、导线的电感和电阻、电容的等效串联电阻（ESR）等。

对于100nf的去耦电容，其理想去耦半径可以通过以下公式进行计算：理想去耦半径（m）= 根号下（L/pi×f×C）其中，L是导线的电感（H），f是信号的频率（Hz），C是去耦电容的容量（F）。

在实际应用中，由于各种因素的影响，理想去耦半径的计算可能需要进行一些调整。

例如，导线的电感和电阻、电容的ESR等都会影响到实际的去耦效果。

因此，在确定去耦半径时，需要进行综合考虑。

三、实际应用中的考虑因素在实际应用中，去耦半径的确定需要考虑以下几个因素：1.信号的频率：高频信号需要更小的去耦半径，因为高频噪声更容易通过短的路径被滤除。

2.导线的电感和电阻：长导线的电感和电阻会限制电流的流动，从而影响去耦效果。

因此，在确定去耦半径时，需要考虑导线的长度和截面积。

3.电容的等效串联电阻（ESR）：ESR越小，去耦效果越好。

因此，在选择去耦电容时，应尽量选择ESR较低的产品。

4.电源和地的布局：合理的电源和地布局可以提高去耦效果。

例如，在多层PCB设计中，可以考虑在不同的层上分别布置电源和地，以减小电源和地之间的噪声。

5.其他元件的影响：在电路中，其他元件如电感、电阻等也会影响到去耦效果。

fpga去耦电容FPGA（现场可编程门阵列）是一种电子器件，可用于实现数字电路的功能。

在设计和实现电路时，去耦电容是一个非常重要的考虑因素。

本文将探讨在FPGA设计中去耦电容的作用以及如何合理使用它们。

去耦电容在FPGA设计中的作用不可忽视。

它们用于抑制电源噪声，以确保电路的稳定性和可靠性。

在FPGA芯片上，存在着许多逻辑门和开关，这些元件在切换时会产生电源噪声。

去耦电容可以吸收这些噪声，使电源电压保持平稳，从而提供可靠的电源供应。

在FPGA设计中，我们通常会使用两个去耦电容，一个连接到VCC （正电源），另一个连接到GND（地）。

这样的配置可以确保电源噪声在两个方向上都被有效抑制。

去耦电容的容值选择也是一个关键因素。

一般来说，较大的容值可以提供更好的噪声抑制效果，但也会增加电路的功耗和成本。

因此，在选择去耦电容时，需要根据具体应用场景进行权衡和优化。

除了去耦电容的数量和容值，其位置也是需要考虑的因素。

在FPGA 设计中，通常会将去耦电容放置在电源引脚附近，以便尽快地吸收电源噪声。

同时，去耦电容应尽可能地靠近FPGA芯片，以减小电源线路的电阻和电感，提供更好的电源供应。

总结一下，FPGA设计中的去耦电容对于保证电路的稳定性和可靠性起着至关重要的作用。

通过合理配置、选择和放置去耦电容，我们可以有效抑制电源噪声，提供稳定可靠的电源供应。

这对于FPGA 的正常工作和性能表现至关重要。

希望通过本文的介绍，读者们能够更好地理解FPGA设计中去耦电容的作用，并在实际应用中合理使用它们。

通过充分发挥去耦电容的优势，我们可以提高电路的可靠性和性能，为更好的数字电路设计做出贡献。

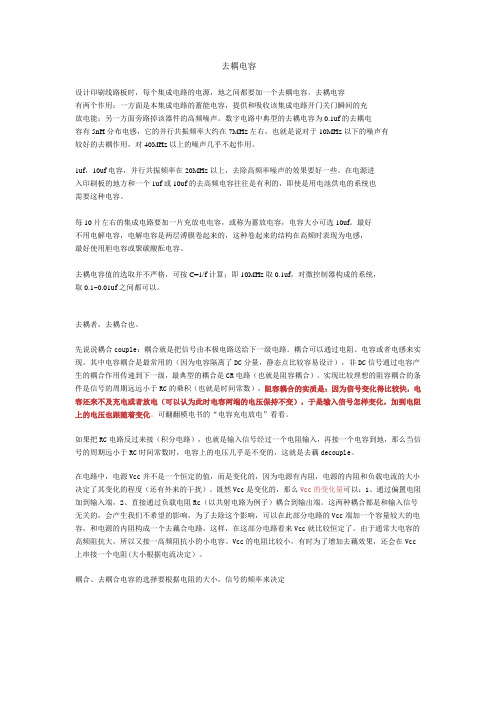

去耦电容设计印刷线路板时，每个集成电路的电源，地之间都要加一个去耦电容。

去耦电容有两个作用：一方面是本集成电路的蓄能电容，提供和吸收该集成电路开门关门瞬间的充放电能；另一方面旁路掉该器件的高频噪声。

数字电路中典型的去耦电容为0.1uf的去耦电容有5nH分布电感，它的并行共振频率大约在7MHz左右，也就是说对于10MHz以下的噪声有较好的去耦作用，对40MHz以上的噪声几乎不起作用。

1uf，10uf电容，并行共振频率在20MHz以上，去除高频率噪声的效果要好一些。

在电源进入印刷板的地方和一个1uf或10uf的去高频电容往往是有利的，即使是用电池供电的系统也需要这种电容。

每10片左右的集成电路要加一片充放电电容，或称为蓄放电容，电容大小可选10uf。

最好不用电解电容，电解电容是两层溥膜卷起来的，这种卷起来的结构在高频时表现为电感，最好使用胆电容或聚碳酸酝电容。

去耦电容值的选取并不严格，可按C=1/f计算；即10MHz取0.1uf，对微控制器构成的系统，取0.1~0.01uf之间都可以。

去耦者，去耦合也。

先说说耦合couple：耦合就是把信号由本极电路送给下一级电路。

耦合可以通过电阻、电容或者电感来实现。

其中电容耦合是最常用的（因为电容隔离了DC分量，静态点比较容易设计），非DC信号通过电容产生的耦合作用传递到下一级，最典型的耦合是CR电路（也就是阻容耦合）。

实现比较理想的阻容耦合的条件是信号的周期远远小于RC的乘积（也就是时间常数），阻容耦合的实质是：因为信号变化得比较快，电容还来不及充电或者放电（可以认为此时电容两端的电压保持不变），于是输入信号怎样变化，加到电阻上的电压也跟随着变化。

可翻翻模电书的“电容充电放电”看看。

如果把RC电路反过来接（积分电路），也就是输入信号经过一个电阻输入，再接一个电容到地，那么当信号的周期远小于RC时间常数时，电容上的电压几乎是不变的，这就是去藕decouple。

在电路中，电源Vcc并不是一个恒定的值，而是变化的，因为电源有内阻，电源的内阻和负载电流的大小决定了其变化的程度（还有外来的干扰）。

1）去藕（电源端）去耦电容一般是接在正负电源之间，滤波作用.（也是一个牛人）说过在对电源布线的时候，优先让电源导线经过去耦电容去耦电容在集成电路电源和地之间的有两个作用：一方面是本集成电路的蓄能电容，另一方面旁路掉该器件的高频噪声(c对高频阻力小，将之泻至GND)。

1.数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。

，会影响前级的正常工作。

这就是耦合。

对于噪声能力弱、关断时电流变化大的器件和ROM、RAM等存储型器件，应在芯片的电源线（Vcc）和地线（GND）间直接接入去耦电容。

2.关于去耦电容蓄能作用的理解1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。

而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。

，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感阻碍电流的作用非常大，会导致器件在需要电流的时候，不能被及时供给,去耦电容可以弥补此不足。

这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在vcc引脚上通常并联一个去藕电容，这样交流分量就从这个电容接地。

）2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。

去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地我们经常可以看到，在电源和地之间连接着去耦电容，它有三个方面的作用：一是作为本集成电路的蓄能电容；二是滤除该器件产生的高频噪声，切断其通过供电回路进行传播的通路；三是防止电源携带的噪声对电路构成干扰。

数字电路中典型的去耦电容值是0.1μF。

这个电容的分布电感的典型值是5μH。

0.1μF的去耦电容有5μH的分布电感，它的并行共振频率大约在7MHz左右，也就是说，对于10MHz以下的噪声有较好的去耦效果，对40MHz以上的噪声几乎不起作用。

1μF、10μF的电容，并行共振频率在20MHz以上，去除高频噪声的效果要好一些。

滤波电容、去耦电容、旁路电容作用电容在减小同步开关噪声起重要作用，而电源完整性设计的重点也在如何合理地选择和放置这些电容上。

各种各样的电容种类繁杂，但无论再怎么分类，其基本原理都是利用电容对交变信号呈低阻状态。

交变电流的频率f越高，电容的阻抗就越低。

旁路电容起的主要作用是给交流信号提供低阻抗的通路；去耦电容的主要功能是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地，加入去耦电容后电压的纹波干扰会明显减小；滤波电容常用于滤波电路中。

对于理想的电容器来说，不考虑寄生电感和电阻的影响，那么在电容设计上就没有任何顾虑，电容的值越大越好。

但实际情况却相差很远，并不是电容越大对高速电路越有利，反而小电容才能被应用于高频。

滤波电容：滤波电容用在电源整流电路中，用来滤除交流成分。

使输出的直流更平滑。

去耦电容用在放大电路中不需要交流的地方，用来消除自激，使放大器稳定工作。

旁路电容用在有电阻连接时，接在电阻两端使交流信号顺利通过。

1.去耦电容蓄能作用的理解（1）去耦电容主要是去除高频如RF信号的干扰，干扰的进入方式是通过电磁辐射。

而实际上，芯片附近的电容还有蓄能的作用，这是第二位的。

你可以把总电源看作水库，我们大楼内的家家户户都需要供水，这时候，水不是直接来自于水库，那样距离太远了，等水过来，我们已经渴的不行了。

实际水是来自于大楼顶上的水塔,水塔其实是一个buffer 的作用。

如果微观来看，高频器件在工作的时候，其电流是不连续的，而且频率很高，而器件VCC到总电源有一段距离，即便距离不长，在频率很高的情况下，阻抗Z＝i*wL+R，线路的电感影响也会非常大，会导致器件在需要电流的时候，不能被及时供给。

而去耦电容可以弥补此不足。

这也是为什么很多电路板在高频器件VCC管脚处放置小电容的原因之一（在Vcc引脚上通常并联一个去耦电容，这样交流分量就从这个电容接地。

（2）有源器件在开关时产生的高频开关噪声将沿着电源线传播。

去耦电路的作用去耦电路的作用在电路设计中，我们经常会使用去耦电路来防止噪声产生。

那么，去耦电路具体是什么呢，它有什么作用呢？一、什么是去耦电路去耦电路是一种能够去除电路中直流偏置电压和高频噪声信号的电路。

去耦电路一般由大电容和小电容两部分组成，其中大电容用于过滤直流信号，小电容则用于过滤高频噪声信号。

二、去耦电路的作用1. 降低直流偏置电压在一些电路中，由于部分器件的偏置电流较大，会导致整个电路的偏置电压过高。

这时你可以使用去耦电路来降低偏置电压，保证电路正常工作。

2. 消除高频噪声信号在电子系统中，高频噪声问题是比较常见的现象，如果使用去耦电路能够有效消除一些高频信号对电路的干扰，保证电路正常工作。

去耦电路一般会选择比较高的截止频率，以达到去除高频噪声的效果。

三、去耦电路的应用场景1. 放大电路在放大电路中，去耦电路非常常见。

因为如果放大电路中直接输入的是直流电或有直流分量的信号，那么输出的时候就会有很大的不稳定因素。

加上去耦电路后，可以有效消除这种影响。

2. 数字电路在数字电路中，去耦电路也是必须的。

因为数字信号中高频成分很多，这些高频成分如果不进行有效去除，就会对数字电路的性能产生严重影响。

3. 电源电路在电源电路中，去耦电路也是非常重要的一部分。

因为在电源中，随着电流变化，会产生很多噪声。

使用去耦电路，可以有效消除这些噪声信号。

综上所述，去耦电路虽然只是一个小小的电路，但是在电子系统中起到的作用非常大。

在电路设计中应该适当的使用去耦电路，以达到更好的电路性能。

4.7uf去耦电容
4.7uF去耦电容是一种常见的电子元件，它通常用于电路中的
去耦（bypass）作用。

去耦电容的作用是在电路中提供一个低阻抗
的路径，以便将高频噪声或波动从电源或信号线中滤除，从而保持
电路的稳定性和可靠性。

从电路角度来看，4.7uF去耦电容可以用于直流电源滤波，消
除电源中的纹波，提供稳定的直流电压给后续电路使用。

它还可以
用于模拟电路中的耦合和解耦，以确保信号的传输和接收质量。

在
数字电路中，它可以用于稳定逻辑门的工作电压，减少电源噪声对
数字信号的干扰。

从元件参数来看，4.7uF表示电容的数值，单位为微法（uF），这意味着它可以存储一定数量的电荷，并且对于低频和中频信号有
较好的响应特性。

而对于高频信号，它也有一定的去耦效果，但需
要结合其他元件来提高整体的去耦效果。

总的来说，4.7uF去耦电容在电子电路中扮演着重要的角色，
通过提供低阻抗的通路来滤除噪声和波动，保证电路的正常工作。

在实际应用中，需要根据具体的电路设计和要求来选择合适的去耦电容，并且合理布局和连接以发挥最佳的去耦效果。
