开关电源中X电容和Y电容的定义及用途

1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

安規電容通常只用于抗干擾電路中的濾波作用。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。

处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。

Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

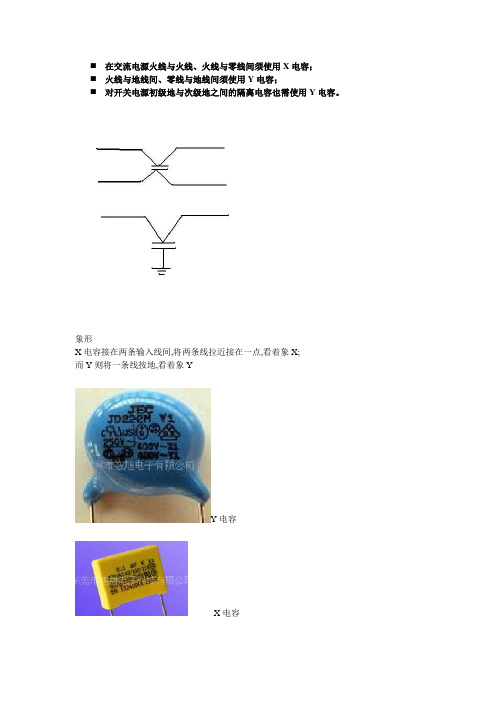

⏹在交流电源火线与火线、火线与零线间须使用X电容；⏹火线与地线间、零线与地线间须使用Y电容；⏹对开关电源初级地与次级地之间的隔离电容也需使用Y电容。

象形X电容接在两条输入线间,将两条线拉近接在一点,看着象X;而Y则将一条线按地,看着象YY电容X电容安规电容(X电容/Y电容)知识及应用什么是安规电容X 电容Y电容X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。

(L="Line", N="Neutral", G="Ground")安规电容安全等级X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压n/a4. Y4耐高压大于2.5 kVX电容Y电容在电路中的应用如下图所示X电容/Y电容的作用它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.使用注意事项Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义1、什么是UPS？UPS即不间断电源系统。

所谓不间断电源系统，就是当停电时能够接替市电持续供应电力的设备，它的动力来自电池组，由于电子元器件反应速度快,停电的瞬间在4~8毫秒内或无中断时间下继续供应电力。

开关电源输入共模电感X电容Y电容差摸电感理论计算开关电源是一种把直流电转换为具有稳定电压的高频脉冲的电源。

在开关电源中，输入端需要一些电子元件来实现功率传输和滤波。

这些电子元件包括共模电感、X电容、Y电容和差模电感。

接下来，我们将分别介绍这些电子元件的理论计算方法。

1.共模电感：共模电感用于减小输入电源中的共模干扰。

它由磁芯和线圈组成。

共模电感的理论计算主要是计算其工作频率下的感感值。

共模电感的计算公式为：Lcm = Vcm / (2 * π * f * Icm)其中，Lcm为共模电感的感值，Vcm为输入电源共模干扰电压，f为工作频率，Icm为共模干扰电流。

2.X电容：X电容（也称为差模电容）用于减小输入电源中的差模干扰。

它由两个电极和电介质层组成。

X电容的理论计算主要是计算其工作频率下的电容值。

X电容的计算公式为：Cx=1/(2*π*f*Rx)其中，Cx为X电容的电容值，f为工作频率，Rx为差模干扰电流的阻抗。

3.Y电容：Y电容用于滤除高频脉冲噪声。

它由两个电极和电介质层组成。

Y电容的理论计算主要是计算其工作频率下的电容值。

Y电容的计算公式为：Cy=1/(2*π*f*Ry)其中，Cy为Y电容的电容值，f为工作频率，Ry为高频噪声电流的阻抗。

4.差模电感：差模电感用于滤除差模噪声。

它由磁芯和线圈组成。

差模电感的理论计算主要是计算其工作频率下的感感值。

差模电感的计算公式为：Ldm = Vdm / (2 * π * f * Idm)其中，Ldm为差模电感的感值，Vdm为差模干扰电压，f为工作频率，Idm为差模干扰电流。

以实际应用为例，假设工作频率为100kHz，共模干扰电压为1V，共模干扰电流为10mA，差模干扰电压为0.5V，差模干扰电流为5mA，差模干扰阻抗为50Ω，共模干扰阻抗为100Ω，高频噪声电流阻抗为80Ω，则可以根据上述公式计算得到共模电感的感值、X电容的电容值、Y电容的电容值和差模电感的感值。

交流电源输入分为3个端子:火线(L)/零线(N)/地线(G).在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容. 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命.它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA.因此,Y电容的总容量一般都不能超过4700PF(472).特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证.Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V 以上. 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用.在火线和零线抑制之间并联的电容,一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准.X电容同样也属于安全电容之一.根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.作为安全电容之一的X电容,也要求必须取得安全检测机构的认证.X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V 或者DC400V之类的的普通电容来代用.通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小.普通电容纹波电流的指标都很低,动态内阻较高.用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150V好文!能不能说明一下X/Y电容对EMI特性的影响啊?谢谢回复第2贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第3贴2006-09-15 11:00X电容接在L,N之间,降低的是差模部分的一些干扰.差模主要集中在1M以下的频率.Y电容是L,N与大地PE之间的,主要是为高频信号提供最快捷的回路通道,降低高频信号给系统带来的影响. X电容一般取值在100nF~2.2U之间,我一般用470nF,差模部分干扰严重的时候我一般用680nF.但是我见过别人用2.2UF的,似乎过于奢侈.因为这个电容是很贵的.Y电容取值切不可过大,一般有1nF,2.2nF,4.7nF可供选择.我一般选用2.2nF.Y电容选取切要注意.并不是越大越好,建议不要超过10nF,取值太大,与大地之间的漏电流就会变大,不符合安规的要求,会有安全隐患.比如有些电器,用起来有时候麻手,就是这个原因.至于X,Y电容消除干扰的原理,本贴暂不作讨论.大家只要了解一下,X电容主要消除1M一下差模部分的干扰,Y电容是消除1M以上高频部分的干扰就可以了.回复第3贴编辑好评(0) 差评(0)heaven_meng 等级: 论坛积分:138 发贴数:521 第5贴2006-09-15 14:22我记得在用用X电容是,其植小于0.22uF是可以不用外接电阻,大于或等于时一定要接,是吗?回复第5贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第6贴2006-09-15 14:42X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.所以一定要接.680nF以上的时候我才接,一般我不接.另外,线路本身也有内阻,母线上的大的电解电容自身也有ESR,所以一般我都不接,会影响效率的.回复第6贴编辑好评(0) 差评(0)deep_thought 等级: 论坛积分:208 发贴数:328 第7贴2006-09-15 20:11我记得IEC60950规定容量大于0.1uF的要接电阻放电,有放电常数要求.回复第7贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第9贴2006-09-15 21:13我只是说我的经验.100nF没有必要加放电电阻.回复第9贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第15贴2007-08-01 13:47 七学到了知识,谢谢但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第15贴编辑好评(0) 差评(0)benchen 等级: 论坛积分:37 发贴数:14 第18贴2007-08-09 23:08 四X cap 主要消switching frequency的奇數諧波,一般common choke都要搭配X cap使用Y cap 的功能要仔細了解,其主要功用是跨primary and secondary ,做虛接地用, 也就是當高頻noise時,讓2側成為同電位狀態,讓2次側的noise不是floating狀態,一浮接,那就是一個很大的dbuV,影響EMI很大回复第18贴编辑好评(0) 差评(0)fbzping 等级: 论坛积分:30 发贴数:56 第4贴2006-09-15 11:59good回复第4贴编辑好评(0) 差评(0)lformat 等级: 论坛积分:23 发贴数:45 第8贴2006-09-15 20:19very goodUp !~~~回复第8贴编辑好评(0) 差评(0)kelly_liu 等级: 论坛积分:119 发贴数:27 第10贴2007-01-05 11:43大师级人物回复第10贴编辑好评(0) 差评(0)张克克等级: 论坛积分:390 发贴数:449 第11贴2007-01-05 22:35长知识了,学习中……回复第11贴编辑好评(0) 差评(0)ltewu 等级: 论坛积分:6 发贴数:8 第12贴2007-01-07 20:30 十看了你的贴,现在对XY电容又有了信的认识回复第12贴编辑好评(0) 差评(0)pudafu1 等级: 论坛积分:117 发贴数:74 第13贴2007-01-08 09:12 九好贴!顶!回复第13贴编辑好评(0) 差评(0)jonis 等级: 论坛积分:45 发贴数:8 第14贴2007-01-08 21:31 八真的不錯啊讓我知道了XY電容的取值問題回复第14贴编辑好评(0) 差评(0)小浩等级: 论坛积分:106 发贴数:92 第16贴2007-08-09 08:46 六顶回复第16贴编辑好评(0) 差评(0)310555397 等级: 论坛积分:3 发贴数:46 第17贴2007-08-09 17:19 五顶......回复第17贴编辑好评(0) 差评(0)江湖电源等级: 论坛积分:812 发贴数:743 第19贴2007-08-10 08:01 三好贴回复第19贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第20贴2007-08-11 08:24 二但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第20贴编辑好评(0) 差评(0)liufeng1000 等级: 论坛积分:1 发贴数:1 第21贴2007-08-11 14:53 一。

x电容与y电容的区别作者：佚名来源：不详发布时间：2008-3-27 1:00:07减小字体增大字体X和Y电容都是安全电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线，用来消除共模干扰采用塑封的方形高压CBB电容，CBB电容不但有更好的电气性能，而且与电源的输入端并联有效的减小高频脉冲对开关电源的影响。

---X电容（金属薄膜电容器）；Y电容－－－有高压瓷片的。

Y型电容连接在相线与地线。

不超过相关安全标准限定的地线允许泄漏值，这些电容的值大约在几nF。

地，Y电容应连接到噪声干扰较大的导线上Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。

安规电容是指用于的场合，即电容器失效后，不会电击，不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）8Ga91 v.l 6X1 >2.5kV ≤4.0kVX2 ≤2.5kVX3 ≤1.2kV安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘<150VX电容抑制差模干扰Y电容抑制共模干扰;根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N的电容器。

2. Y电容是指跨于L-G/N-G的电容器。

(L=Line, N="Neutral", G="Ground") 。

X电容底下又分为X1, X2, X3，主要差别:a. X1耐高压大于2.5 kV, 小于等于4 kV；b. X2耐高压小于等于2.5 kV；c. X3耐高压小于等于1.2 kV；Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别:a. Y1耐高压大于8 kV；b. Y2耐高压大于5 kV；c. Y3耐高压d. Y4耐高压大于2.5 kV；我的观点有以下几点，供大家参考：1.加Y-CAP最的目的是解EMI2.大多人不想加Y-CAP，有两点：a.是降低成本，一个Y-CAP有0.3RMB，大家都在进行NO Y设计b.的开关电源在音频设备上使用时有的困扰，mp3用开关电源就没有用线性电源好，固定台电话，A DSL用开关电源就会有噪音，我亲自有过的设计经历。

交流电源输入分为3个端子:火线(L)/零线(N)/地线(G).在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容. 这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命.它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA.因此,Y电容的总容量一般都不能超过4700PF(472).特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证.Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V 以上. 必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用.在火线和零线抑制之间并联的电容,一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准.X电容同样也属于安全电容之一.根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.作为安全电容之一的X电容,也要求必须取得安全检测机构的认证.X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V 或者DC400V之类的的普通电容来代用.通常,X电容多选用纹波电流比较大的聚脂薄膜类电容.这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较小.普通电容纹波电流的指标都很低,动态内阻较高.用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求.安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)X1 >2.5kV ≤4.0kV ⅢX2 ≤2.5kV ⅡX3 ≤1.2kV I安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150V好文!能不能说明一下X/Y电容对EMI特性的影响啊?谢谢回复第2贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第3贴2006-09-15 11:00X电容接在L,N之间,降低的是差模部分的一些干扰.差模主要集中在1M以下的频率.Y电容是L,N与大地PE之间的,主要是为高频信号提供最快捷的回路通道,降低高频信号给系统带来的影响. X电容一般取值在100nF~2.2U之间,我一般用470nF,差模部分干扰严重的时候我一般用680nF.但是我见过别人用2.2UF的,似乎过于奢侈.因为这个电容是很贵的.Y电容取值切不可过大,一般有1nF,2.2nF,4.7nF可供选择.我一般选用2.2nF.Y电容选取切要注意.并不是越大越好,建议不要超过10nF,取值太大,与大地之间的漏电流就会变大,不符合安规的要求,会有安全隐患.比如有些电器,用起来有时候麻手,就是这个原因.至于X,Y电容消除干扰的原理,本贴暂不作讨论.大家只要了解一下,X电容主要消除1M一下差模部分的干扰,Y电容是消除1M以上高频部分的干扰就可以了.回复第3贴编辑好评(0) 差评(0)heaven_meng 等级: 论坛积分:138 发贴数:521 第5贴2006-09-15 14:22我记得在用用X电容是,其植小于0.22uF是可以不用外接电阻,大于或等于时一定要接,是吗?回复第5贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第6贴2006-09-15 14:42X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%.所以一定要接.680nF以上的时候我才接,一般我不接.另外,线路本身也有内阻,母线上的大的电解电容自身也有ESR,所以一般我都不接,会影响效率的.回复第6贴编辑好评(0) 差评(0)deep_thought 等级: 论坛积分:208 发贴数:328 第7贴2006-09-15 20:11我记得IEC60950规定容量大于0.1uF的要接电阻放电,有放电常数要求.回复第7贴编辑好评(0) 差评(0)greatcn 等级: 论坛积分:28 发贴数:386 第9贴2006-09-15 21:13我只是说我的经验.100nF没有必要加放电电阻.回复第9贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第15贴2007-08-01 13:47 七学到了知识,谢谢但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第15贴编辑好评(0) 差评(0)benchen 等级: 论坛积分:37 发贴数:14 第18贴2007-08-09 23:08 四X cap 主要消switching frequency的奇數諧波,一般common choke都要搭配X cap使用Y cap 的功能要仔細了解,其主要功用是跨primary and secondary ,做虛接地用, 也就是當高頻noise時,讓2側成為同電位狀態,讓2次側的noise不是floating狀態,一浮接,那就是一個很大的dbuV,影響EMI很大回复第18贴编辑好评(0) 差评(0)fbzping 等级: 论坛积分:30 发贴数:56 第4贴2006-09-15 11:59good回复第4贴编辑好评(0) 差评(0)lformat 等级: 论坛积分:23 发贴数:45 第8贴2006-09-15 20:19very goodUp !~~~回复第8贴编辑好评(0) 差评(0)kelly_liu 等级: 论坛积分:119 发贴数:27 第10贴2007-01-05 11:43大师级人物回复第10贴编辑好评(0) 差评(0)张克克等级: 论坛积分:390 发贴数:449 第11贴2007-01-05 22:35长知识了,学习中……回复第11贴编辑好评(0) 差评(0)ltewu 等级: 论坛积分:6 发贴数:8 第12贴2007-01-07 20:30 十看了你的贴,现在对XY电容又有了信的认识回复第12贴编辑好评(0) 差评(0)pudafu1 等级: 论坛积分:117 发贴数:74 第13贴2007-01-08 09:12 九好贴!顶!回复第13贴编辑好评(0) 差评(0)jonis 等级: 论坛积分:45 发贴数:8 第14贴2007-01-08 21:31 八真的不錯啊讓我知道了XY電容的取值問題回复第14贴编辑好评(0) 差评(0)小浩等级: 论坛积分:106 发贴数:92 第16贴2007-08-09 08:46 六顶回复第16贴编辑好评(0) 差评(0)310555397 等级: 论坛积分:3 发贴数:46 第17贴2007-08-09 17:19 五顶......回复第17贴编辑好评(0) 差评(0)江湖电源等级: 论坛积分:812 发贴数:743 第19贴2007-08-10 08:01 三好贴回复第19贴编辑好评(0) 差评(0)lose52068 等级: 论坛积分:138 发贴数:174 第20贴2007-08-11 08:24 二但我还想问下,关于Y电容的选取,什么时候选Y1,什么时候选Y2选择Y2的时候是否需要用两个串联? 另外1NF 2.2NF 4.7NF 该怎么选呢?回复第20贴编辑好评(0) 差评(0)liufeng1000 等级: 论坛积分:1 发贴数:1 第21贴2007-08-11 14:53 一。

安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

安规电容通常只用于抗干扰电路中的滤波作用。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。

处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。

Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y电容不得随意使用标称耐压AC250V 或者DC400V之类的普通电容来代用。

X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。

x电容y电容作用
电容是电路中重要的元器件之一，具有存储电荷、阻挡电流、滤波等作用。

在实际电路中，常常需要使用多个电容协同工作，以达到更好的电路效果。

本文将针对x电容y电容的作用进行介绍。

x电容和y电容分别指两个不同的电容，在电路中常常会同时使用。

它们的作用可以分为以下几个方面：
1. 电源滤波：当电源输出的电流发生波动时，会对电路中的其他元器件产生干扰。

通过在电源输入端并联一个x电容和y电容，可以有效滤掉这些干扰信号，从而保证电路的稳定性和可靠性。

2. 信号滤波：在模拟电路中，会存在一些干扰信号，如高频噪声等。

通过在信号通路中加入x电容和y电容，可以将这些干扰信号滤掉，保证信号的纯净度和稳定性。

3. 储能：x电容和y电容都具有存储电荷的功能，可以在电路中起到储能的作用。

在一些需要短时间快速释放能量的场合，如闪光灯、电子打火机等，可以使用电容来储存电荷，以便快速释放。

4. 电压分压：在电路中，x电容和y电容可以用来分压，起到降低电压的作用。

在需要将高电压降低到低电压的场合，可以通过串联电容来实现。

总之，电容在电路中有着广泛的应用，x电容和y电容的作用也是多种多样。

在实际应用中，我们需要根据具体情况来选择合适的电容，并合理组合使用，以达到最佳的电路效果。

- 1 -。

开关电源中的X电容和Y电容一直以来开关电源电路的”电磁干扰”就是一个重要的解决结点。

从原理来讲电磁干扰主要来自于两个方面：即传导干扰和辐射干扰。

传导干扰是由于电路中寄生参数的存在，以及开关电源中调频开关器件的开通与判断，使得开关电源在市电交流输入端产生较大共模干扰和差模干扰。

辐射干扰是指由于导体中电流的变化会在其周围空间中产生变化的磁场，而变化的磁场又产生变化的电场，这一变化电流的幅值和频率决定其产生的电磁的大小以及其作用范围。

因此，则又分为近场干扰和远场干扰。

为了减轻和抵制这些电磁干扰对电网以及电子设备产生的危害，工程技术人员在电路设计时X和Y电容的方法。

X电容抵制差模干扰，Y电容抵制共模干扰，X电容和Y电容同属于安规电容。

当安规电容器失效后，不会产生电击，不会危及人身安全。

安规电容通常用于抗干扰电路中，起滤波的作用。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间。

如果用手触摸就会被电到，而安规电容则没这个问题。

因此，对于安规电容的Y电容，其电容量必须受到限制，在额定频率及额定电压作用下，控制Y电容的容量，从而达到渡过Y电容的漏电流的大小对系统EMC(Electro Magnet Compathilty的缩写,意为电磁兼容性”)性能的影响。

根据GJB-151规定Y电容的容量应不大于0.1UF，Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全裕量,避免在极端恶劣环境条件下使用时出现击穿短路现象，Y电容的耐压性能对保护人身安全，具有非常重要的意义。

由于X电容和Y电容在电路中所处的安装位置不一样。

因此各自的安全等级有较大的差别。

具体可参见等级表：X电容分类Y电容分类X电容是跨接在电力线两线(L-N)之间的电容，其接法较为简单。

Y电容的接法则相对复杂一些。

Y电容一般分为Y1和Y2，（注意这里Y1和Y2是安规的编号，也有人称为Ya和Yb），既可同时使用，也有单独使用。

X电容与Y电容的区别：之答禄夫天创作X和Y电容都是平安电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线之间，用来消除共模干扰；X电容采取塑封的方形高压CBB电容，CBB电容不单有更好的电气性能，而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。

Y电容－－－有高压瓷片的。

Y型电容连接在相线与地线之间。

为了不超出相关平安尺度限定的地线允许泄漏值，这些电容的值大约在几nF。

一般地，Y电容应连接到噪声干扰较大的导线上；Y电容分为Y1电容和Y2电容，Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对呵护大地即FG 线。

安规电容是指用于这样场合，即电容器失效后，不会导致电击，不危及人身平安.X安规电容平安等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV SW { { X2 ≤2.5kV IY-F 6bXV X3 ≤1.2kV }_.T.S@;9eY安规电容平安等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘≥ 250VY2 基本绝缘或附加绝缘≥150V ≤250VY3 基本绝缘或附加绝缘≥150V ≤250VY4 基本绝缘或附加绝缘 <150VX电容抑制差模干扰Y电容抑制共模干扰根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器。

2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground) 。

(1.)加Y-CAP最重要的目的是为了过EMI(2.)现在大多人不想加Y-CAP，有两点：a.是为了降低成本，一个Y-CAP有0.3RMB，现在大家都在进行NO Y 设计b.我们的开关电源在一些音频设备上使用时有很多的困扰，比方mp3用开关电源就没有用线性电源好，固定台电话，ADSL用开关电源就会有噪音；3.安规对Y-CAP没有说一定要加，只要你的EMI能过就可以，Y-CAP 太大会影响漏电流等级，例如X1/X2/X3 等，可在网上查找相关参数尺度。
