电容的常见27种用法

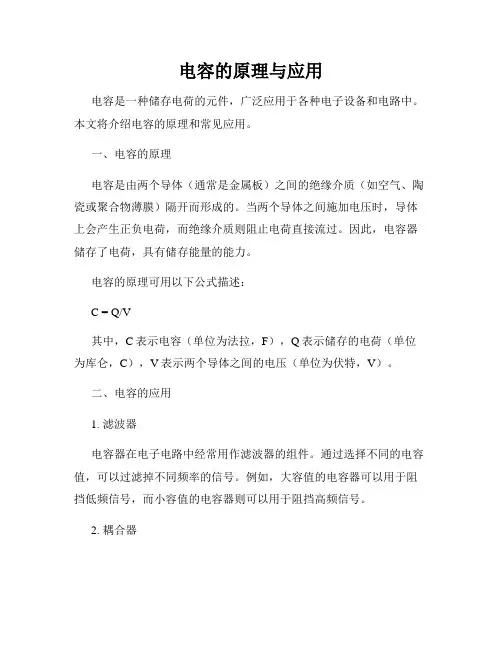

电容的原理与应用电容是一种储存电荷的元件，广泛应用于各种电子设备和电路中。

本文将介绍电容的原理和常见应用。

一、电容的原理电容是由两个导体（通常是金属板）之间的绝缘介质（如空气、陶瓷或聚合物薄膜）隔开而形成的。

当两个导体之间施加电压时，导体上会产生正负电荷，而绝缘介质则阻止电荷直接流过。

因此，电容器储存了电荷，具有储存能量的能力。

电容的原理可用以下公式描述：C = Q/V其中，C表示电容（单位为法拉，F），Q表示储存的电荷（单位为库仑，C），V表示两个导体之间的电压（单位为伏特，V）。

二、电容的应用1. 滤波器电容器在电子电路中经常用作滤波器的组件。

通过选择不同的电容值，可以过滤掉不同频率的信号。

例如，大容值的电容器可以用于阻挡低频信号，而小容值的电容器则可以用于阻挡高频信号。

2. 耦合器电容器还常用作耦合器，将一个电路的信号传输到另一个电路中，同时通过阻隔直流信号的传输。

它不仅可以将信号进行隔离，还可以防止直流偏移对下游电路产生影响。

3. 能量储存电容器可以作为能量储存器使用。

充电时，电容器可以储存电能，而在需要释放电能时，电容器会输出储存的电荷。

这种特性使得电容器在闪光灯、蓄电池和备用电源等设备中得到广泛应用。

4. 时序电路电容器在时序电路和定时电路中也发挥重要作用。

通过改变电容值和电荷放电速度，可以控制电路的稳定性、延迟和频率等参数。

这些功能使得电容器广泛应用于计时器、脉冲发生器和频率调节器等设备中。

5. 传感器某些电容器的电容值会受到外部环境的变化而发生变化，这些电容器可以用于传感器中。

例如，湿度传感器中的电容器会随着湿度的变化而改变电容值，通过测量电容值的变化，可以确定湿度的变化程度。

6. 静电屏蔽电容器还可以用于静电屏蔽，将电荷引导到地面。

在电子设备中，为了防止静电对电路的干扰，常会在输入输出端口安装电容器，将静电导向地面，保护电路的正常运行。

总结：电容作为一种储存电荷的元件，在电子电路中拥有广泛的应用。

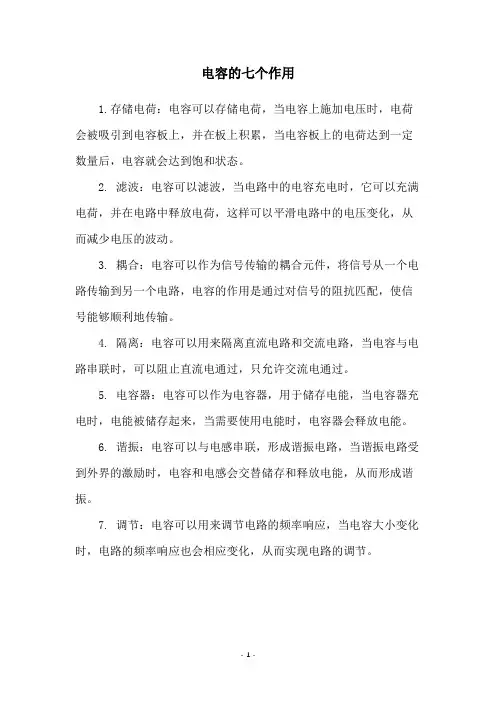

电容的七个作用
1.存储电荷：电容可以存储电荷，当电容上施加电压时，电荷会被吸引到电容板上，并在板上积累，当电容板上的电荷达到一定数量后，电容就会达到饱和状态。

2. 滤波：电容可以滤波，当电路中的电容充电时，它可以充满电荷，并在电路中释放电荷，这样可以平滑电路中的电压变化，从而减少电压的波动。

3. 耦合：电容可以作为信号传输的耦合元件，将信号从一个电路传输到另一个电路，电容的作用是通过对信号的阻抗匹配，使信号能够顺利地传输。

4. 隔离：电容可以用来隔离直流电路和交流电路，当电容与电路串联时，可以阻止直流电通过，只允许交流电通过。

5. 电容器：电容可以作为电容器，用于储存电能，当电容器充电时，电能被储存起来，当需要使用电能时，电容器会释放电能。

6. 谐振：电容可以与电感串联，形成谐振电路，当谐振电路受到外界的激励时，电容和电感会交替储存和释放电能，从而形成谐振。

7. 调节：电容可以用来调节电路的频率响应，当电容大小变化时，电路的频率响应也会相应变化，从而实现电路的调节。

- 1 -。

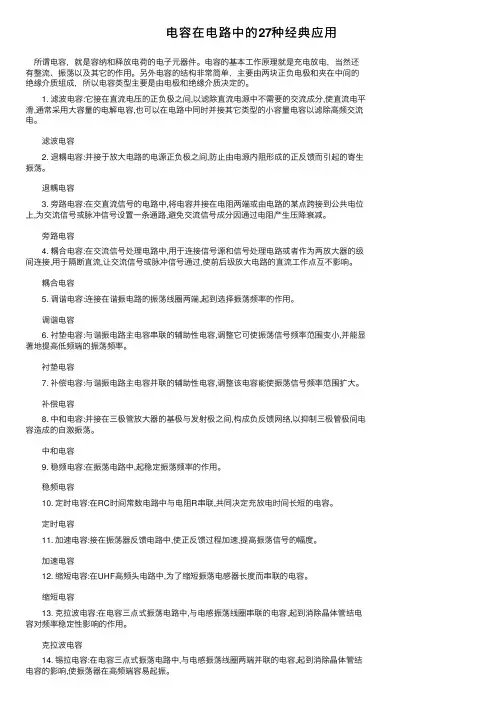

电容在电路中的27种经典应⽤　所谓电容，就是容纳和释放电荷的电⼦元器件。

电容的基本⼯作原理就是充电放电，当然还有整流、振荡以及其它的作⽤。

另外电容的结构⾮常简单，主要由两块正负电极和夹在中间的绝缘介质组成，所以电容类型主要是由电极和绝缘介质决定的。

1. 滤波电容:它接在直流电压的正负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑,通常采⽤⼤容量的电解电容,也可以在电路中同时并接其它类型的⼩容量电容以滤除⾼频交流电。

滤波电容 2. 退耦电容:并接于放⼤电路的电源正负极之间,防⽌由电源内阻形成的正反馈⽽引起的寄⽣振荡。

退耦电容 3. 旁路电容:在交直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置⼀条通路,避免交流信号成分因通过电阻产⽣压降衰减。

旁路电容 4. 耦合电容:在交流信号处理电路中,⽤于连接信号源和信号处理电路或者作为两放⼤器的级间连接,⽤于隔断直流,让交流信号或脉冲信号通过,使前后级放⼤电路的直流⼯作点互不影响。

耦合电容 5. 调谐电容:连接在谐振电路的振荡线圈两端,起到选择振荡频率的作⽤。

调谐电容 6. 衬垫电容:与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变⼩,并能显著地提⾼低频端的振荡频率。

衬垫电容 7. 补偿电容:与谐振电路主电容并联的辅助性电容,调整该电容能使振荡信号频率范围扩⼤。

补偿电容 8. 中和电容:并接在三极管放⼤器的基极与发射极之间,构成负反馈⽹络,以抑制三极管极间电容造成的⾃激振荡。

中和电容 9. 稳频电容:在振荡电路中,起稳定振荡频率的作⽤。

稳频电容 10. 定时电容:在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。

定时电容 11. 加速电容:接在振荡器反馈电路中,使正反馈过程加速,提⾼振荡信号的幅度。

加速电容 12. 缩短电容:在UHF⾼频头电路中,为了缩短振荡电感器长度⽽串联的电容。

电容的种类及用途引言电容是一种被广泛应用于电子领域的 passives 元件，它具有存储和释放电荷的能力。

电容由两个导体之间的绝缘介质组成，常用的绝缘介质包括空气、陶瓷、塑料等。

本文将介绍不同种类的电容及其在不同应用领域中的用途。

1. 固定电容固定电容是最常见的一种电容，它们具有固定的电容值，并且无法进行调节。

下面是几种常见的固定电容：1.1 陶瓷电容陶瓷电容是最基本也是最常见的一种固定电容。

它由陶瓷材料制成，具有体积小、价格低廉、工作稳定性好等特点。

陶瓷电容主要用于消费类电子产品、通信设备、计算机硬件等领域。

1.2 铝电解电容铝电解电容以铝箔作为正极板，通过氧化铝薄膜作为绝缘层，再加上液体或固体作为负极板构成。

铝电解电容具有容量大、体积小、工作稳定性好等特点。

它主要用于电源滤波、功率放大、直流电路等领域。

1.3 有机电解电容有机电解电容以导电聚合物作为正极板，通过聚合物薄膜作为绝缘层，再加上液体或固体作为负极板构成。

有机电解电容具有容量大、寿命长、工作稳定性好等特点。

它主要用于音频设备、通信设备、车载电子等领域。

2. 可变电容可变电容是一种可以调节其电容值的电容器。

下面是几种常见的可变电容：2.1 变气压电容变气压电容是一种利用气压调节其电容值的可变电容。

它由两个金属板之间的空气组成，通过调节两金属板之间的距离来改变其电容值。

变气压电容主要用于无线通信设备、天线调谐器等领域。

2.2 变介质固定式可变电容变介质固定式可变电容利用不同介质的相对介电常数来调节其电容值。

通过在电容器中夹入不同材料的薄片，可以改变其电容值。

变介质固定式可变电容主要用于射频调谐、无线电接收机等领域。

2.3 变电压式可变电容变电压式可变电容利用施加不同的电压来调节其电容值。

通过改变施加在可变电容上的电压，可以改变其电场强度从而改变其电容值。

它主要用于无线通信设备、射频调谐、振荡器等领域。

3. 应用领域3.1 通信设备在通信设备中，各种类型的固定和可变电容被广泛应用于滤波器、耦合器、调谐器等功能模块中。

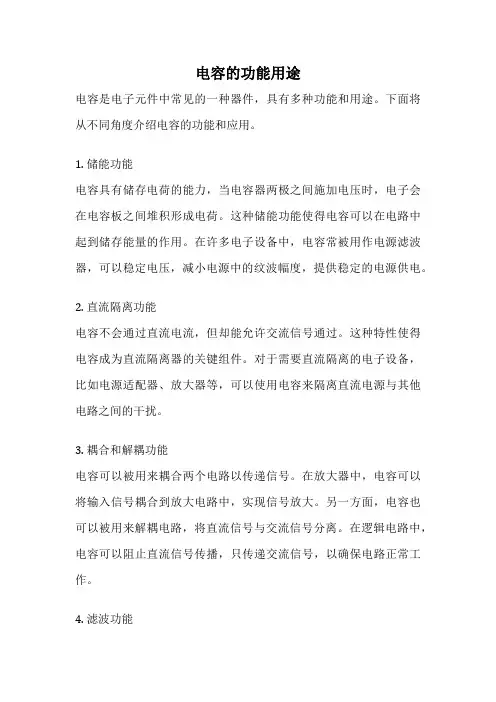

电容的功能用途电容是电子元件中常见的一种器件，具有多种功能和用途。

下面将从不同角度介绍电容的功能和应用。

1. 储能功能电容具有储存电荷的能力，当电容器两极之间施加电压时，电子会在电容板之间堆积形成电荷。

这种储能功能使得电容可以在电路中起到储存能量的作用。

在许多电子设备中，电容常被用作电源滤波器，可以稳定电压，减小电源中的纹波幅度，提供稳定的电源供电。

2. 直流隔离功能电容不会通过直流电流，但却能允许交流信号通过。

这种特性使得电容成为直流隔离器的关键组件。

对于需要直流隔离的电子设备，比如电源适配器、放大器等，可以使用电容来隔离直流电源与其他电路之间的干扰。

3. 耦合和解耦功能电容可以被用来耦合两个电路以传递信号。

在放大器中，电容可以将输入信号耦合到放大电路中，实现信号放大。

另一方面，电容也可以被用来解耦电路，将直流信号与交流信号分离。

在逻辑电路中，电容可以阻止直流信号传播，只传递交流信号，以确保电路正常工作。

4. 滤波功能电容器的充放电特性使其在电路中起到滤波的作用。

通过合理选择电容的数值和接入位置，可以将特定频率的信号滤除或通过。

例如，在音频放大器中，电容可以用来滤除低频噪声，提高音频质量。

5. 脉冲电路功能电容的充放电特性使其在脉冲电路中具有重要功能。

当电容器充电到一定电压后，可以通过放电的方式释放储存的能量。

这使得电容在闪光灯、电子闹钟等设备中起到关键作用。

6. 时钟电路功能电容可以与电阻和晶体管等元件组成时钟电路。

时钟电路可以产生稳定的振荡信号，用于同步各个模块的操作。

在计算机、通信设备等领域，时钟电路被广泛应用于数据传输和计时控制。

7. 传感器功能某些电容具有变容特性，即电容值随外界环境的变化而变化。

这种电容被用作传感器，可以测量温度、湿度、压力等物理量，并将其转化为电容值的变化。

这种变化可以被电路读取和处理，从而实现环境监测和控制。

电容作为一种常见的电子元件，具有多种功能和应用。

它可以储存能量、隔离直流信号、耦合和解耦电路、滤波信号、脉冲电路和时钟电路、作为传感器等。

电容的种类和用途（作用）纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。

它的特点是体积较小，容量可以做得较大。

但是有固有电感和损耗都比较大，用于低频比较合适。

云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。

陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。

它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。

铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。

薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。

涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。

金属化纸介电容结构和纸介电容基本相同。

它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。

油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。

它的特点是电容量大、耐压高，但是体积较大。

铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。

还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。

它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。

使用的时候，正负极不要接反。

钽、铌电解电容它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。

它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。

用在要求较高的设备中。

半可变电容也叫做微调电容。

它是由两片或者两组小型金属弹片，中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。

它的介质有空气、陶瓷、云母、薄膜等。

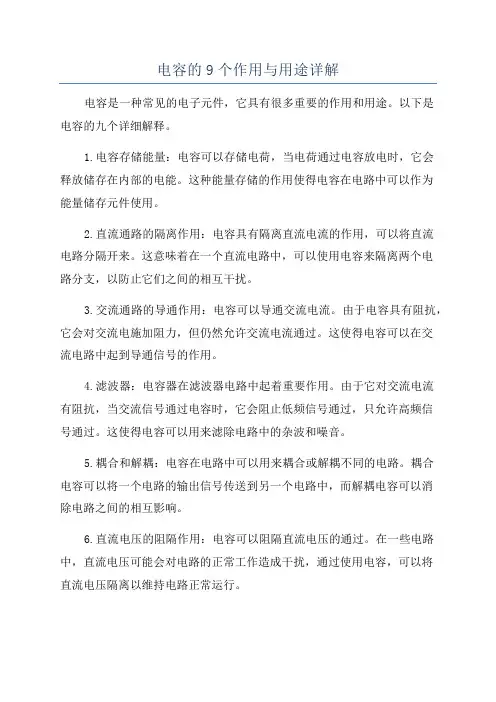

电容的9个作用与用途详解电容是一种常见的电子元件，它具有很多重要的作用和用途。

以下是电容的九个详细解释。

1.电容存储能量：电容可以存储电荷，当电荷通过电容放电时，它会释放储存在内部的电能。

这种能量存储的作用使得电容在电路中可以作为能量储存元件使用。

2.直流通路的隔离作用：电容具有隔离直流电流的作用，可以将直流电路分隔开来。

这意味着在一个直流电路中，可以使用电容来隔离两个电路分支，以防止它们之间的相互干扰。

3.交流通路的导通作用：电容可以导通交流电流。

由于电容具有阻抗，它会对交流电施加阻力，但仍然允许交流电流通过。

这使得电容可以在交流电路中起到导通信号的作用。

4.滤波器：电容器在滤波器电路中起着重要作用。

由于它对交流电流有阻抗，当交流信号通过电容时，它会阻止低频信号通过，只允许高频信号通过。

这使得电容可以用来滤除电路中的杂波和噪音。

5.耦合和解耦：电容在电路中可以用来耦合或解耦不同的电路。

耦合电容可以将一个电路的输出信号传送到另一个电路中，而解耦电容可以消除电路之间的相互影响。

6.直流电压的阻隔作用：电容可以阻隔直流电压的通过。

在一些电路中，直流电压可能会对电路的正常工作造成干扰，通过使用电容，可以将直流电压隔离以维持电路正常运行。

7.能量储备器：电容可以被用作能量储备器，特别是在蓄电池等源无法直接提供稳定电流的情况下。

电容可以储存电能，并在需要时释放。

8.感应电机的启动器：电容还可以用作单相感应电机的启动器。

由于单相感应电机只能通过产生辅助相位以启动，使用一个启动电容可以帮助产生所需的相位。

9.时序元件：在时序电路中，电容可以用作延迟元件，根据电容的大小决定信号延迟的时间。

这使得电容可以在电路中起到控制时序的作用。

总的来说，电容器是电子电路中不可或缺的元件，它具有存储能量、隔离直流电流、导通交流电流、滤波、耦合和解耦等多种重要的作用和用途。

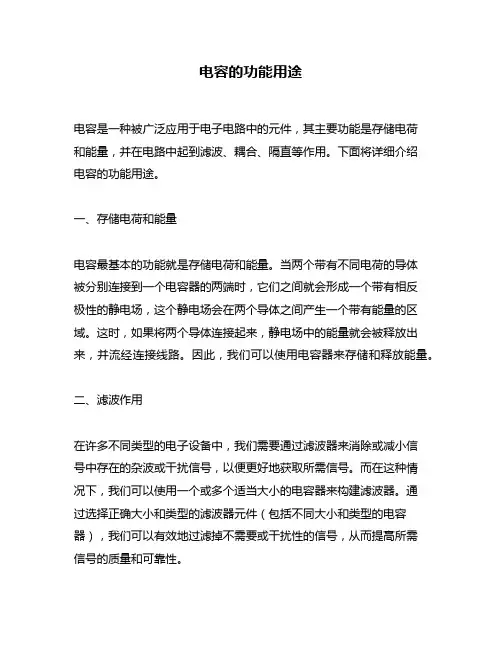

电容的功能用途电容是一种被广泛应用于电子电路中的元件，其主要功能是存储电荷和能量，并在电路中起到滤波、耦合、隔直等作用。

下面将详细介绍电容的功能用途。

一、存储电荷和能量电容最基本的功能就是存储电荷和能量。

当两个带有不同电荷的导体被分别连接到一个电容器的两端时，它们之间就会形成一个带有相反极性的静电场，这个静电场会在两个导体之间产生一个带有能量的区域。

这时，如果将两个导体连接起来，静电场中的能量就会被释放出来，并流经连接线路。

因此，我们可以使用电容器来存储和释放能量。

二、滤波作用在许多不同类型的电子设备中，我们需要通过滤波器来消除或减小信号中存在的杂波或干扰信号，以便更好地获取所需信号。

而在这种情况下，我们可以使用一个或多个适当大小的电容器来构建滤波器。

通过选择正确大小和类型的滤波器元件（包括不同大小和类型的电容器），我们可以有效地过滤掉不需要或干扰性的信号，从而提高所需信号的质量和可靠性。

三、隔直作用在许多电子设备中，我们需要将交流信号转换为直流信号。

但是，由于交流信号中存在频率变化，因此我们需要使用一些特殊的元件来实现这种转换。

其中一个最常用的元件就是电容器。

通过将一个电容器连接到交流信号源和负载之间，我们可以有效地隔离直流分量，并将交流分量传递到负载中。

这种隔离作用非常重要，因为它可以防止直流分量对负载产生损害。

四、耦合作用在许多不同类型的电子设备中，我们需要将一个信号从一个电路传递到另一个电路中。

在这种情况下，我们可以使用电容器来构建耦合器。

通过选择正确大小和类型的耦合器元件（包括不同大小和类型的电容器），我们可以有效地传递所需信号，并防止不需要或干扰性的信号进入目标电路。

总之，电容是一种非常重要的元件，在许多不同类型的电子设备中都得到了广泛应用。

通过选择正确大小和类型的电容器，并结合其他适当的元件（如滤波器、耦合器等），我们可以实现各种不同的电路功能，从而提高电子设备的性能和可靠性。

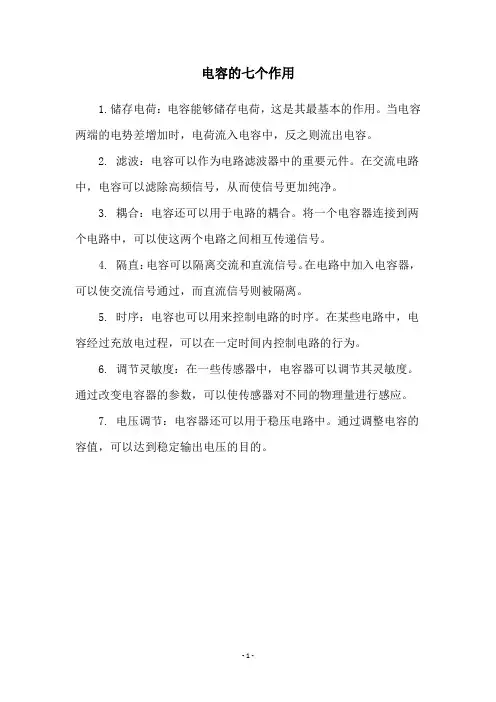

电容的七个作用
1.储存电荷：电容能够储存电荷，这是其最基本的作用。

当电容两端的电势差增加时，电荷流入电容中，反之则流出电容。

2. 滤波：电容可以作为电路滤波器中的重要元件。

在交流电路中，电容可以滤除高频信号，从而使信号更加纯净。

3. 耦合：电容还可以用于电路的耦合。

将一个电容器连接到两个电路中，可以使这两个电路之间相互传递信号。

4. 隔直：电容可以隔离交流和直流信号。

在电路中加入电容器，可以使交流信号通过，而直流信号则被隔离。

5. 时序：电容也可以用来控制电路的时序。

在某些电路中，电容经过充放电过程，可以在一定时间内控制电路的行为。

6. 调节灵敏度：在一些传感器中，电容器可以调节其灵敏度。

通过改变电容器的参数，可以使传感器对不同的物理量进行感应。

7. 电压调节：电容器还可以用于稳压电路中。

通过调整电容的容值，可以达到稳定输出电压的目的。

- 1 -。

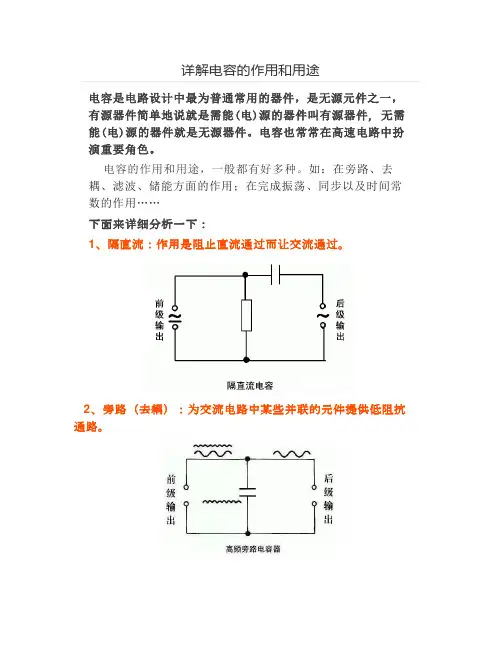

电容是电路设计中最为普通常用的器件，是无源元件之一，有源器件简单地说就是需能(电)源的器件叫有源器件, 无需能(电)源的器件就是无源器件。

电容也常常在高速电路中扮演重要角色。

电容的作用和用途，一般都有好多种。

如：在旁路、去耦、滤波、储能方面的作用；在完成振荡、同步以及时间常数的作用……下面来详细分析一下：1、隔直流：作用是阻止直流通过而让交流通过。

2、旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。

旁路电容：旁路电容，又称为退耦电容，是为某个器件提供能量的储能器件，它利用了电容的频率阻抗特性（理想电容的频率特性随频率的升高，阻抗降低），就像一个水塘，它能使输出电压输出均匀，降低负载电压波动。

旁路电容要尽量靠近负载器件的供电电源管脚和地管脚，这是阻抗要求，在画PCB时候特别要注意，只有靠近某个元器件时候才能抑制电压或其他输信号因过大而导致的地电位抬高和噪声，说白了就是把直流电源中的交流分量，通过电容耦合到电源地中，起到了净化直流电源的作用。

如图C1为旁路电容，画图时候要尽量靠近IC1图C1去耦电容：去耦电容，是把输出信号的干扰作为滤除对象，去耦电容相当于电池，利用其充放电，使得放大后的信号不会因电流的突变而受干扰。

它的容量根据信号的频率、抑制波纹程度而定，去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

旁路电容实际也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。

高频旁路电容一般比较小，根据谐振频率一般取 0.1F、0.01F 等；而去耦合电容的容量一般较大，可能是 10F 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。

如图C3为去耦电容图C3它们的区别：旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。

所以，电感的阻抗于两个因素有关：一是频率；二是电感的固的固有属性,也就电感的值,也称为电感。

电容作用及用途电容是一种能够存储电荷的电子元件，它由两个导体板之间的绝缘介质组成。

电容的作用是储存电荷，当电容器被充电时，正极板上的电子被吸引到负极板上，这样电容器就储存了电荷。

当电容器被放电时，储存的电荷会被释放出来，这样电容器就会恢复到原来的状态。

电容器的用途非常广泛，下面将详细介绍电容的作用和用途。

一、电容的作用1. 储存能量电容器可以储存电能，当电容器被充电时，电能被储存在电容器中，当电容器被放电时，电能被释放出来。

这种储存能量的特性使得电容器可以用来供电，例如，我们平常用的电子设备，例如手机、电脑、电视等，都需要电容器来储存电能，以便供电。

2. 滤波电容器可以用来滤波，滤波是指将信号中的某些频率成分去除或减弱，以便得到所需的信号。

电容器的特性是阻抗随着频率的变化而变化，当频率较高时，电容器的阻抗较小，当频率较低时，电容器的阻抗较大。

因此，电容器可以用来滤去高频噪声，保留低频信号，以达到滤波的效果。

3. 耦合电容器可以用来实现电路之间的耦合，耦合是指将两个电路之间的信号传递到另一个电路中。

例如，声音放大器中的耦合电容器，可以将音频信号从输入电路传递到输出电路中，以实现放大的效果。

4. 时延电容器可以用来实现信号的时延，时延是指信号在传输过程中所需要的时间。

电容器的特性是电容值越大，时延越长，因此，电容器可以用来实现信号的时延，例如，延时线路中的电容器，可以将信号延时一定时间后再输出。

二、电容的用途1. 电源滤波电源滤波是指将电源中的高频噪声滤除，以保证电源输出的直流电稳定。

电容器可以用来实现电源滤波，通常在电源输入端和输出端都加上电容器，以保证电源的稳定性。

2. 信号耦合信号耦合是指将一个电路的信号传递到另一个电路中，电容器可以用来实现信号耦合，例如，放大器中的耦合电容器，可以将输入电路中的信号传递到输出电路中，以实现放大的效果。

3. 信号滤波信号滤波是指将信号中的某些频率成分去除或减弱，以便得到所需的信号，电容器可以用来实现信号滤波，例如，音频滤波器中的电容器，可以将高频噪声滤除，保留低频信号，以得到清晰的声音。

电容的妙用
1在市电中串联电容的妙用
因为电容是电流性器件,只要电容的容量一定,那么通过它的最大电流也就一定,在50HZ电路中每微法电容约通过70毫安的电流,所以可以在电路中串联一定容量的电容来限流.我就在插座中串4微法电容来给40W灯泡做电源,可防灯泡断丝
如在此插座中插100W灯泡则灯泡不亮.因为100W灯泡的电流超过了电容所提供的电流.
在插座电路中串电容还可当自动变压器使用,比如在电路中串10uF 电容,可通过700mA电流,也就是说只要用电器的额定电流为700mA 的都可在此插座中使用,无论该用电器的额定电压为多大,所以你可接110V80W用电器,也可接36V25W用电器,还可直接接36V25W用电器.此插座还有防短路作用,也就是说即使将此插座中的两线短路也没关系,这样还可给线路作无功补偿作用,很简单和实惠.
1 微法 70 mA
5 微法 350 mA
10微法 700 mA 110V80W 36V25W
15微法1050 mA
20微法1400 mA
A/V=P
2 自制的36V电烙铁
我在家用的自制的36V电烙铁就是经过电容降压使用的,用了有一年了,到现在也没有出过故障,很好用.
由于原来的220V电烙铁的电阻丝烧坏,我把它拆开后用其引线做为自制低压36V的电热丝,它比原来的220V的可粗得多,用万用表测量
阻值刚好36欧.因此用15微法电容串在市电中恰好给它作电源正合适.
再有低压电烙铁也不容易在焊接电子元件时将元件击穿,故此向大家推荐.。

电容的应用
电容在电子领域作用有滤波、信号滤波、旁路、信号耦合、谐振、补偿、储能、隔直流等。

在电源电路中，经常采用大电容配合小电容做滤波，电容具有通交隔直，通高频阻低频的特性；电容值越大，通过的频率越低，因此大电容主要是滤低频信号，小电容滤高频信号。

在电源电路加上大电容和多种小电容，就可以滤掉市电里的各类杂波信号，保证电源输入的干净。

电源滤波电路
在数字电路中，一些敏感信号，比如AD采集信号，为了使信号比较稳定，通常就会在输出端添加一个滤波电容,也叫退耦电容，去掉来自线路板上的一些串扰信号以及电源的干扰，这个电容值一般取0.1uf，这个电容值可以很好的滤除掉5MHz以下的干扰信号，保证信号接收端的稳定，有时0.1uf不能够稳定输出，就要用示波器具体查看干扰信号的频率，再选择电容值，若是信号出现了大量的杂波，则可以采用容值更低的电容，若是信号波动太大，则可以采用容值大的进行稳定。

信号滤波电路
在一些延时电路中，电容就有挺大的作用，，比如单片机的启动时间，就是用简单的电阻电容搭配构成延时电路，在一些控制电路，为了省成本及空间，最简单的做法就是使用电容和电阻做延时电路。

延时电路
利用电阻电容串联的方式，当vcc输入电压是，会先经过电阻给
电容进行充电（可以将电容看做一个电池），当电容上端电压冲到VCC时，停止充电，电容两端电压为VCC，其具体的充电时间可以由公式T=RC算的，电容越大，电阻越大，则充电时间越长，如上面T=10K*10uF=10000*0.00001=0.1s(需要注意单位换算:Ω*F=s),
图一
图二
如图，图一是没有加电容做延时电路的，图二是加电容后做成的延时电路，电源会先给电容进行充电，电容两端的电压慢慢上升，最后与VCC相等，这就是延时电路。

电容器是电子设备中常用的电子元件，下面对几种常用电容器的结构和特点作以简要介绍，以供大家参考。

1 铝电解电容器：它是由铝圆筒做负极、里面装有液体电解质，插人一片弯曲的铝带做正极制成。

还需经直流电压处理，做正极的片上形成一层氧化膜做介质。

其特点是容量大、但是漏电大、稳定性差、有正负极性，适于电源滤波或低频电路中，使用时，正、负极不要接反。

2 钽铌电解电容器：它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。

其特点是：体积小、容量大、性能稳定、寿命长。

绝缘电阻大。

温度性能好，用在要求较高的设备中。

3 陶瓷电容器：用陶瓷做介质。

在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。

其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。

铁电陶瓷电容容量较大，但损耗和温度系数较大，适用于低频电路。

4 云母电容器：用金属箔或在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。

其特点是：介质损耗小、绝缘电阻大。

温度系数小，适用于高频电路。

5 薄膜电容器：结构相同于纸介电容器，介质是涤纶或聚苯乙烯。

涤纶薄膜电容，介质常数较高，体积小、容量大、稳定性较好，适宜做旁路电容。

聚苯乙烯薄膜电容器，介质损耗小、绝缘电阻高，但温度系数大，可用于高频电路。

6 纸介电容器：用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料壳中制成。

它的特点是体积较小，容量可以做得较大。

但是固有电感和损耗比较大，适用于低频电路。

7 金属化纸介电容器：结构基本相同于纸介电容器，它是在电容器纸上覆上一层金属膜来代金属箔，体积小、容里较大，一般用于低频电路。

8 油浸纸介电容器：它是把纸介电容浸在经过特别处理的油里，能增强其耐压。

其特点是电容量大、耐压高，但体积较大。

此外，在实际应用中，第一要根据不同的用途选择不同类型的电容器；第二要考虑到电容器的标称容量，允许误差、耐压值、漏电电阻等技术参数；第特别是漏电流极小，贮存性良好，寿命长，容量误差小，而且体积小，单位体积下能得到最大的电容电压乘积对脉动电流的耐受能力差，若损坏易呈短路状态超小型高可*机件中3、薄膜电容器结构与纸质电容器相似，但用聚脂、聚苯乙烯等低损耗塑材作介质频率特性好，介电损耗小不能做成大的容量，耐热能力差滤波器、积分、振荡、定时电路4、瓷介电容器穿心式或支柱式结构瓷介电容器，它的一个电极就是安装螺丝。

电容放电的最佳方法电容放电是一种常见的电路操作，是利用电荷在电容器中存储和释放电能的过程。

在此过程中，电容器的电量逐渐减少，产生电流，可以用于一些实际应用。

在日常生活中，我们经常会遇到需要利用电容器进行放电的例子。

例如，当我们需要给电子产品充电时，我们通常会将电源适配器转换为直流电，并通过电容器进行放电，以将电荷传递到设备中。

此外，电容器还广泛应用于实验室电路中，以及各种电子设备和工业生产中。

不同的电容器应用不同的放电方法，以下是几种常见的放电方法：1.通过电阻器放电电阻器放电是电容器放电最常用的方法之一。

在实际应用中，我们经常需要通过电容器进行放电，以使用其中的储存电能。

在这种情况下，我们通常使用电阻器放电来控制电流大小，以便安全地释放电容器中的能量。

通常情况下，我们需要根据电容器中储存的电荷量选择适当的电阻器。

2.短路放电短路放电是电容器放电的一种快速方法，在需要快速释放电荷的情况下很有用。

该方法利用直接将电容器两端短接来迅速地将电荷释放到电路中。

但是，因为在瞬间将极多数量的电荷释放到电路中，短路放电的剧烈反应容易导致电容器损坏。

3.过电压放电过电压放电通常发生在电容器承受过高电压的情况下。

在这种情况下，电容器需要快速地释放电荷，以避免过电压引起电容器损坏。

这种方法需要在电路设计时预先考虑到，以确保电容器不会受到过大的电压。

虽然以上方法是电容放电中一些常见的方法，但是不同电容容量和材料的放电方法可能会有所不同。

因此，在实际应用中需要仔细考虑每个电容器的特性和使用要求，以选择最佳的放电方法。

总之，电容放电是电子学和工业领域中的一项基本技术，它在许多应用中都是很重要的。

通过了解不同的电容器放电方法和实际应用经验，我们可以更好地利用电容器的储能特性，为我们的日常生活和工作带来更多的便利。

电容快速放电方法电容是一种电子元件，用于存储电荷并释放能量。

电容快速放电是通过控制电容器的电压和电流，将电容器中的电荷迅速释放出来。

1.平放法：将电容器平放在一块导电板上，将导线的一端连接到电容器的一个极板上，另一端连接到导电板上的另一点，这样电容器的电荷就会快速流过导线并排放到导电板上。

2.短接法：将电容器两个极板之间的导线连接在一起，形成短路，这样电容器的电荷就会快速流过导线并短路放电。

3.破坏法：通过直接破坏电容器的外壳，将电容器中的电荷释放出来。

这种方法需要非常小心谨慎，以免对周围环境和人员造成危险。

4.放电电阻法：将一个较大的电阻器连接到电容器的两个极板上，通过电阻器形成一个耗散电路，让电容器的电荷在电阻器上慢慢耗散，实现快速放电。

以上是一些常见的电容快速放电方法，每种方法都有其适用的场合和注意事项。

在进行电容快速放电时，需要注意以下几点：1.安全第一：电容器中存储的电荷能量较大，放电时容易引发高温、火花和电击等危险。

在进行放电前，务必确保人员和周围环境的安全。

2.选择适当的放电方法：根据实际情况选择合适的放电方法。

例如，在需要安全的场合下，可以选择放电电阻法；在需要速度的场合下，可以选择短接法或平放法。

3.控制电流和电压：在进行电容快速放电时，需要控制电流和电压的大小，避免引发过高的电流和电压，损坏电容器或周围电子设备。

4.温度控制：电容器在放电时会产生热量，需要注意放电过程中的温度变化。

过高的温度可能会导致电容器受损。

5.考虑放电后的处理：电容器放电后需要进行处理，可以选择继续使用、重新充电或废弃等方式。

根据实际需求和电容器的状态，选择合适的处理方法。

总之，电容快速放电是一种将电容器中的电荷迅速释放出来的方法。

在进行放电操作时，需要确保安全，选择适当的放电方法，控制电流和电压，注意温度变化，并考虑放电后的处理方法。

话说电容之一：电容的作用作为无源元件之一的电容，其作用不外乎以下几种：1、应用于电源电路，实现旁路、去藕、滤波和储能的作用。

下面分类详述之：1）旁路可将混有高频电流和低频电流的交流电中的高频成分旁路掉的电容，称做“旁路电容”。

对于同一个电路来说，旁路（bypass）电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦（decoupling，也称退耦）电容是把输出信号的干扰作为滤除对象。

旁路电容的主要功能是产生一个交流分路，从而消去进入易感区的那些不需要的能量，即当混有高频和低频的信号经过放大器被放大时，要求通过某一级时只允许低频信号输入到下一级，而不需要高频信号进入，则在该级的输入端加一个适当大小的接地电容，使较高频率的信号很容易通过此电容被旁路掉（这是因为电容对高频阻抗小），而低频信号由于电容对它的阻抗较大而被输送到下一级放大。

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。

就像小型可充电电池样，旁路电容能够被充电，并向器件进行放电。

为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。

这能够很好地防止输入值过大而导致的低电位抬高和噪声。

地弹是地连接处在通过大电流毛刺时的电压降。

2）去藕去藕，又称解藕。

从电路来说，总是可以区分为驱动的源和被驱动的负载。

如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。

去藕电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。

将旁路电容和去藕电容结合起来将更容易理解。

旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声高一条低阻抗泄防途径。

电容的作用有滤波、耦合、旁路、去耦的功能。

请问下：1、滤波、旁路和去耦有什么区别？2、滤波、旁路和去耦是指电容并联在电路中吗？耦合是指电容串联在电路中吗？3、0.1UF的电容（并联）能滤除范围为多少赫兹的信号？0.01UF呢？是不是电容容量越小滤波的频率就越高？4、在晶振电路中，与晶振连接的电容的容量匹配有什么要求？比如12MHZ的晶振是否一定要用20PF的电容？用软件对此电路进行模拟，振荡输入脚需要输入一个什么波形才能得到稳定的12MHZ的方波输出呢？问题比较多，希望大虾指点啊~~~感激不尽！问题一——滤波：多用于直流电路中，引入滤波电容的原因是要获得平滑稳定的电压，因为电容两端的电压不能突变，所以它能抑制电压的波动，使电压变得平稳光滑。

去耦：也叫退耦，主要作用有两个：1、去除器件之间的交流射频耦合。

它能将器件的电源端上瞬间的尖峰、毛刺对地短路掉。

理论上，频率越高，需要的去耦电容越小。

旁路：旁路电容的作用是将回路中不需要的交流信号对地短路掉。

问题二——你的说法理论上没有错，但是几乎没有人去这么说。

电容在耦合的时候当然是串联在电路中的，如果它并联在器件之间，那到底是谁和谁耦合？去耦当然是并联在器件的两端，注明：电源端和地线，在具体运用的时候记得电容要尽量靠近电源端，去耦效果好，这是经验。

旁路一般是把电阻和电容并联在一起，然后串联在某个回路中，通常这么用。

问题三：这个问题没有具体的答案。

很难计算。

但理论上肯定是频率越高需要的电容越小的，因为频率越高，电容的容抗越小，电路中的交流干扰成分对地短路的程度越高，也就是衰减越大，这是我们想要的，但在实际的运用中，同样的频率，用0.1uF的电容和用0.01uF的电容效果几乎是一样的，谁也没办法解释，但通常有经验的工程师都喜欢用0.1uF，记住就可以了。

问题四：在晶振两端对地接电容是为了校正时钟波形。

晶振和集成电路内部的电路组成震荡器，这两个小电容就是配合这个振荡器工作用的，也可以说是振荡器的一部分。

电容使用说明电容器是一种储能组件，具有“隔直通交，阴低频通高频”的特性，人们为了认识和鉴别不同电路中的电容器，根据其在线路中的作用而给它起了许多名称，了解这些名称和作用，对读图是垫脚有帮助的。

下面介绍一些常用名称的含义。

1、滤波电容它并接在电路正负极之间，把电路中无用的交流电流去掉，一般采用大容量电解电容器，也有采用其他固定电容器的。

2、退耦电容并接于电路正负极之间，可防止电路通过电源内阻形成的正反馈通路而引起的寄生振荡。

3 、耦合电容连接于信号源和信号处理电路或两级放大器之间，用以隔断直流电，让交流电或脉动信号通过，使相信的放大器直流工作点互不影响。

4、旁路电容并接在电阻两端或由某点直接跨接至共享电信为交直流信号中的交流或脉动信号设置一条通路，避免交流成分在通过电阻时产生压降。

5、中和电容连接于三极管基极与集电极之间，用于克服三极管极间电容而引起的自激振荡。

6、槽路电容（调谐电容）连接于谐振电路或振荡电路线圈两端的电容。

7、垫整电容在电路在能使振荡信号的频率范围减小，而且显着提高低频端振荡频率的电容，它是与槽路主电容串联的。

8、补偿电容在振荡电路中，能使振荡信号的频率范围得到扩大的电容，它与主电容并联起辅助作用。

9、逆程电容并接在行输出管集电极与发射极之间，用来产生行扫描锯齿波逆程的电容。

10、自举升压电容利用其储能来提升电路由某的电位，使其电位值高于为该点供电的电源电压。

11、“S”校正电容串接于偏转线圈回路中，用于校正两边延伸失真。

12、稳频电容在振荡电路中，用来稳定振荡频率的电容。

13、定时电容在RC定时电路中与电阻R串联共同决定时间长短的电容。

14、降压限流电容串接于交流电路中用于它对交流电的容抗进行分压限流。

15、缩短电容这种电容是在UHF高频头中为了缩短振荡电感的长度而串接的电容。

16、克拉泼电容在电容三点式振荡电路中，串接在振荡电感线圈的电容，为了水运晶体管结电容的影响，提高频率稳定性。
