立式管道离心泵与普通立式管道离心泵的区别

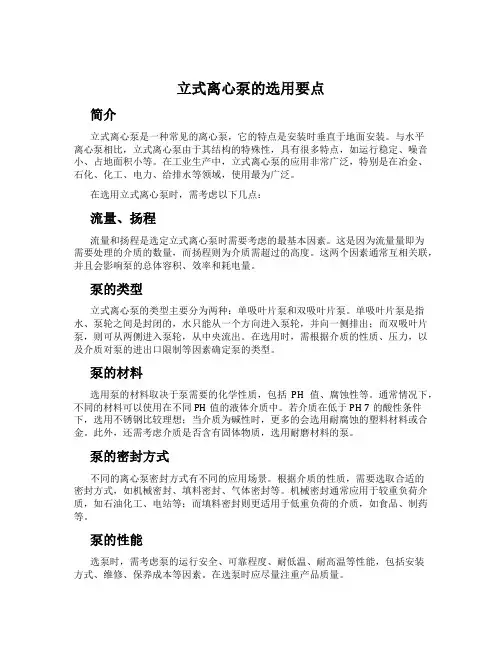

立式离心泵的选用要点简介立式离心泵是一种常见的离心泵，它的特点是安装时垂直于地面安装。

与水平离心泵相比，立式离心泵由于其结构的特殊性，具有很多特点，如运行稳定、噪音小、占地面积小等。

在工业生产中，立式离心泵的应用非常广泛，特别是在冶金、石化、化工、电力、给排水等领域，使用最为广泛。

在选用立式离心泵时，需考虑以下几点：流量、扬程流量和扬程是选定立式离心泵时需要考虑的最基本因素。

这是因为流量量即为需要处理的介质的数量，而扬程则为介质需超过的高度。

这两个因素通常互相关联，并且会影响泵的总体容积、效率和耗电量。

泵的类型立式离心泵的类型主要分为两种：单吸叶片泵和双吸叶片泵。

单吸叶片泵是指水、泵轮之间是封闭的，水只能从一个方向进入泵轮，并向一侧排出；而双吸叶片泵，则可从两侧进入泵轮，从中央流出。

在选用时，需根据介质的性质、压力，以及介质对泵的进出口限制等因素确定泵的类型。

泵的材料选用泵的材料取决于泵需要的化学性质，包括PH值、腐蚀性等。

通常情况下，不同的材料可以使用在不同PH值的液体介质中。

若介质在低于PH 7的酸性条件下，选用不锈钢比较理想；当介质为碱性时，更多的会选用耐腐蚀的塑料材料或合金。

此外，还需考虑介质是否含有固体物质，选用耐磨材料的泵。

泵的密封方式不同的离心泵密封方式有不同的应用场景。

根据介质的性质，需要选取合适的密封方式，如机械密封、填料密封、气体密封等。

机械密封通常应用于较重负荷介质，如石油化工、电站等；而填料密封则更适用于低重负荷的介质，如食品、制药等。

泵的性能选泵时，需考虑泵的运行安全、可靠程度、耐低温、耐高温等性能，包括安装方式、维修、保养成本等因素。

在选泵时应尽量注重产品质量。

结论在使用立式离心泵时，选定合适的泵是关键，了解不同因素的作用和影响，有助于选泵者正确、高效地选择合适的离心泵。

同样，生产和工作环境也是决定泵精度、效率和耗电量的因素之一，因此在使用立式离心泵时，合理的选泵方法和运用也是需要不断优化和提高的。

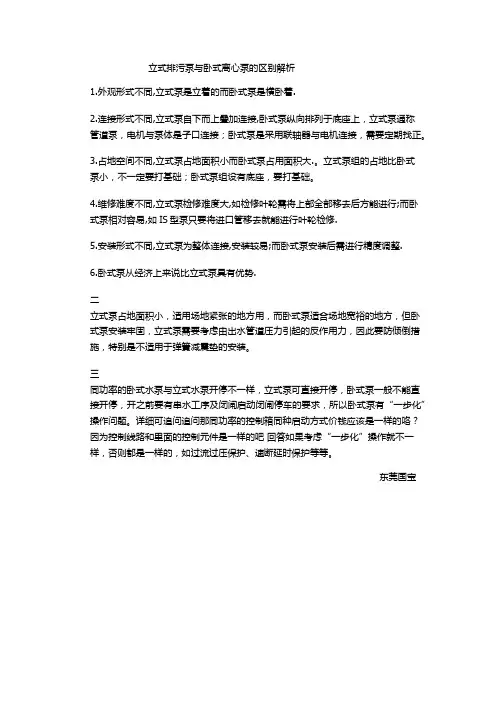

立式排污泵与卧式离心泵的区别解析
1.外观形式不同,立式泵是立着的而卧式泵是横卧着.
2.连接形式不同,立式泵自下而上叠加连接,卧式泵纵向排列于底座上，立式泵通称
管道泵，电机与泵体是子口连接；卧式泵是采用联轴器与电机连接，需要定期找正。

3.占地空间不同,立式泵占地面积小而卧式泵占用面积大.。

立式泵组的占地比卧式
泵小，不一定要打基础；卧式泵组设有底座，要打基础。

4.维修难度不同,立式泵检修难度大,如检修叶轮需将上部全部移去后方能进行;而卧式泵相对容易,如IS型泵只要将进口管移去就能进行叶轮检修.
5.安装形式不同,立式泵为整体连接,安装较易;而卧式泵安装后需进行精度调整.
6.卧式泵从经济上来说比立式泵具有优势.
二
立式泵占地面积小，适用场地紧张的地方用，而卧式泵适合场地宽裕的地方，但卧式泵安装牢固，立式泵需要考虑由出水管道压力引起的反作用力，因此要防倾倒措施，特别是不适用于弹簧减震垫的安装。

三
同功率的卧式水泵与立式水泵开停不一样，立式泵可直接开停，卧式泵一般不能直接开停，开之前要有串水工序及闭闸启动闭闸停车的要求，所以卧式泵有“一步化”操作问题。

详细可追问追问那同功率的控制箱同种启动方式价钱应该是一样的咯？因为控制线路和里面的控制元件是一样的吧回答如果考虑“一步化”操作就不一样，否则都是一样的，如过流过压保护、速断延时保护等等。

东莞国宝。

立式多级管道离心泵品牌优缺点与特征我国的立式多级管道离心泵经过多年的发展，已经具备一定的市场占有率，它们中的大部分产品都经过了市场的检验，随着冶金、石油、能源、化工等领域对立式管道离心泵重视度不断增大，立式多级管道离心泵特点备受关注，那么立式多级管道离心泵优点和缺点有哪些呢?一、立式多级管道离心泵优点：a、体积小，占地面积少。

b、结构简单，零部件少，便于维修。

c、流量、压力平稳，泵正常运转时，振动较小。

二、立式管道离心泵缺点：a、在低于额定流量以下的小流量操作时，泵的效率较低。

b、适用于输送粘度较低的各种液体，液体的粘度对泵的性能影响较大。

c、自吸能力差，容易抽空。

虽然立式多级管道离心泵缺点不少，但是立式多级管道离心泵的使用基本能满足市场的需求，它的使用价值也得到了众多用户的肯定。

但是如何进一步提高立式多级管道离心泵自身实力，还是需要对这类产品做更多研究。

立式多级管道离心泵CDLF立式多级管道离心泵是吸取了国内外先进技术而设计制造的非自吸立式多级管道离心泵，采用标准立式电机和快装式机械密封，更换非常方便。

泵的过流部分均采用不锈钢(304\316)材料制成，可适用于轻度腐蚀性介质。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护以上介绍的多级离心泵特征，希望大家在用离心泵时能够实际的用到多级离心泵的独特之处。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

管道泵是单吸单级或多级离心泵的一种，因有具有出色的增压性能和远距离运水能力,故而被用户广泛的应用在城市水务系统和暖通空调等领域。

用户若是能够了解管道泵的安装示意图，那么对于管道泵以后的日常拆装检修维护是很有帮助的，为此上海沈泉管道泵厂家就为大家整理出了以下内容，大家请跟小编一起来了解下吧。

一、立式单级管道泵安装示意图：立式单级管道式增压泵的安装方式：进出水同直线，进水端可接水池，也可以接市政水管。

二、立式多级管道泵安装示意图：立式多级管道式增压泵的安装方式：进出水同直线，进水端可接水池，也可以接市政水管。

三、立式多级离心式增压泵安装示意图：立式多级离心式增压泵的安装方式：下进上出，进水端可接水池，也可以接市政水管。

上述几款泵的安装辅助配件及作用原理都是一样的，为了方便大家理解阅读，小编将其整理在一处。

详情如下：1、进水阀门：方便检修调试。

2、进水压力表：观察水源。

3、进水软接：减少震动，方便安装。

4、出水软接：减少震动，方便安装。

5、出水压力表：观察水压。

6、出水阀门：方便检修调试。

备注：如果进水端从低于水泵的地下水池吸水的，需要加装底阀，部分场合可能需要真空引水装置。

以上便是对于立式管道泵和立式多级离心泵安装示意图的内容介绍了，希望能够对大家有所帮助。

若是大家认为介绍的不够全面或是还有其他疑问的，可联系沈泉站内客服进行详细的咨询。

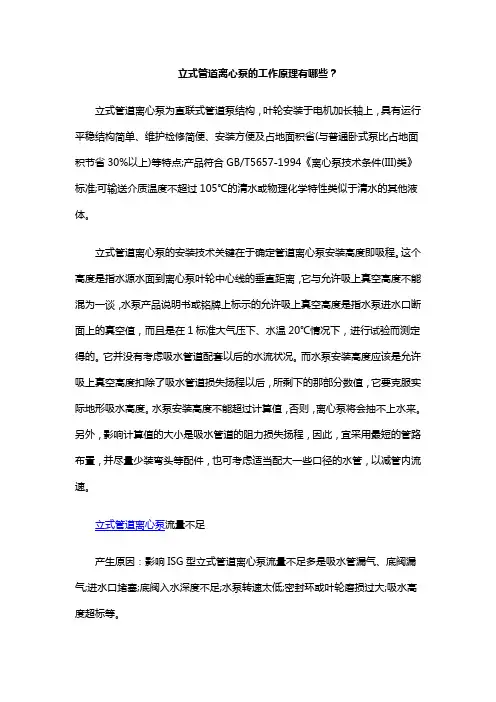

立式管道离心泵的工作原理有哪些？立式管道离心泵为直联式管道泵结构，叶轮安装于电机加长轴上，具有运行平稳结构简单、维护检修简便、安装方便及占地面积省(与普通卧式泵比占地面积节省30%以上)等特点;产品符合GB/T5657-1994《离心泵技术条件(III)类》标准;可输送介质温度不超过105℃的清水或物理化学特性类似于清水的其他液体。

立式管道离心泵的安装技术关键在于确定管道离心泵安装高度即吸程。

这个高度是指水源水面到离心泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20℃情况下，进行试验而测定得的。

它并没有考虑吸水管道配套以后的水流状况。

而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。

水泵安装高度不能超过计算值，否则，离心泵将会抽不上水来。

另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。

立式管道离心泵流量不足产生原因：影响ISG型立式管道离心泵流量不足多是吸水管漏气、底阀漏气;进水口堵塞;底阀入水深度不足;水泵转速太低;密封环或叶轮磨损过大;吸水高度超标等。

处理方法：检查吸水管与底阀，堵住漏气源;清理进水口处的淤泥或堵塞物;底阀入水深度必须大于进水管直径的1.5倍，加大底阀入水深度;检查电源电压，提高水泵转速，更换密封环或叶轮;降低水泵的安装位置，或更换高扬程水泵。

ISG型立式管道离心泵功率消耗过大产生原因：水泵转速太高;水泵主轴弯曲或水泵主轴与电机主轴不同心或不平行;选用水泵扬程不合适;水泵吸入泥沙或有堵塞物;电机滚珠轴承损坏等。

处理方法：检查电路电压，降低水泵转速;矫正水泵主轴或调整水泵与电机的相对位置;选用合适扬程的水泵;清理泥沙或堵塞物;更换电机的滚珠轴承。

ISG立式管道离心泵用途及注意事项
ISG立式管道离心泵是一种常见的离心泵，用途广泛，适用于工业、建筑、城市给排水、农业灌溉等领域。

下面是ISG立式管道离心
泵的一些用途和注意事项：
1. 用途：
- 工业领域：适用于工厂、矿山、化工厂等的循环水供应、供水系
统和厂区的供水或冷却水循环。

- 建筑领域：适用于大楼、商场、办公楼等建筑的供水系统或消防
系统。

- 城市给排水：适用于城市的给水和排水系统，如城市居民区和商
业区的供水、排水、循环水等。

- 农业灌溉：适用于农田的灌溉系统，提供农田所需的水源。

2. 注意事项：
- 安装位置：应选择坚固平稳的基础或支架安装，并确保泵的进出口、排水管道等设置合理。

- 运行环境：应避免泵长时间处于高温、高湿度或多尘污的环境中，并保持通风良好。

- 运行稳定：确保泵的电源电压和频率与设备要求一致，且不得超
过额定电流和额定功率。

- 维护保养：定期检查泵的密封件、轴承、连接部件等，及时补充
润滑油或清理杂物，保持泵的正常运行。

以上仅为一般性的用途和注意事项，具体应根据实际情况和设备
要求进行选择和操作。

在使用ISG立式管道离心泵前，建议详细参考
相关的产品说明书和使用手册，以确保正确使用和维护设备。

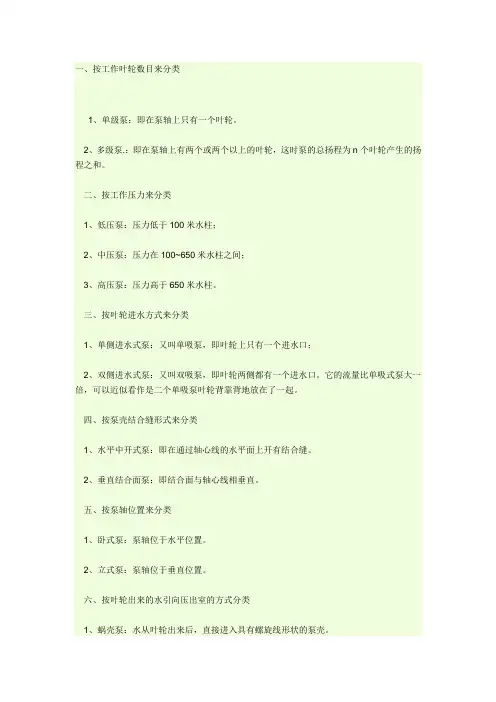

一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵.：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。

二、按工作压力来分类1、低压泵：压力低于100米水柱；2、中压泵：压力在100~650米水柱之间；3、高压泵：压力高于650米水柱。

三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。

它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。

四、按泵壳结合缝形式来分类1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。

2、垂直结合面泵：即结合面与轴心线相垂直。

五、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。

2、立式泵：泵轴位于垂直位置。

六、按叶轮出来的水引向压出室的方式分类1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。

2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。

平时我们说某台水泵属于多级泵，是指叶轮多少来讲的。

根据其它结构特征，它又有可能是卧式泵、垂直结合面泵、导叶式泵、高压泵、单面进水式泵等。

所以依据不同，叫法就不一样。

另外，根据用途也可进行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等分类方式类型离心泵的特点按吸入方式单吸泵液体从一侧流入叶轮，存在轴向力双吸泵液体从两侧流入叶轮，不存在轴向力，泵的流量几乎比单吸泵增加一倍按级数单级泵泵轴上只有一个叶轮多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高按泵轴方位卧式泵轴水平放置立式泵轴垂直于水平面按壳体型式分段式泵壳体按与轴垂直的平面部分，节段与节段之间用长螺栓连接中开式泵壳体在通过轴心线的平面上剖分蜗壳泵装有螺旋形压水室的离心泵，如常用的端吸式悬臂离心泵透平式泵装有导叶式压水室的离心泵特殊结构管道泵泵作为管路一部分，安装时无需改变管路潜水泵泵和电动机制成一体浸入水中液下泵泵体浸入液体中屏蔽泵叶轮与电动机转子联为一体，并在同一个密封壳体内，不需采用密封结构，属于无泄漏泵磁力泵除进、出口外，泵体全封闭，泵与电动机的联结采用磁钢互吸而驱动自吸式泵泵启动时无需灌液高速泵由增速箱使泵轴转速增加，一般转速可达10000r/min以上，也可称部分流泵或切线增压泵立式筒型泵进出口接管在上部同一高度上，有内、外两层壳体，内壳体由转子、导叶等组成，外壳体为进口导流通道，液体从下部吸入耐磨多级离心泵1、禁止无水运行，不要调节吸入口来降低排量，禁止在过低的流量下运行；2、监控运行过程，彻底阻止填料箱泄漏，更换填料箱时要用新填料；3、确保机械密封有充分冲洗的水流，水冷轴承禁止使用过量水流；4、润滑剂不要使用过多；5、按推荐的周期进行检查。

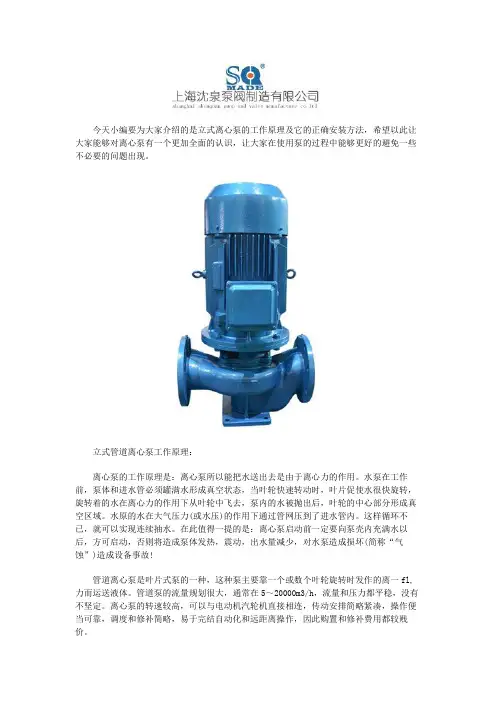

今天小编要为大家介绍的是立式离心泵的工作原理及它的正确安装方法，希望以此让大家能够对离心泵有一个更加全面的认识，让大家在使用泵的过程中能够更好的避免一些不必要的问题出现。

立式管道离心泵工作原理：离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称“气蚀”)造成设备事故!管道离心泵是叶片式泵的一种，这种泵主要靠一个或数个叶轮旋转时发作的离一fl,力而运送液体。

管道泵的流量规划很大，通常在5～20000m3/h，流量和压力都平稳，没有不坚定。

离心泵的转速较高，可以与电动机汽轮机直接相连，传动安排简略紧凑，操作便当可靠，调度和修补简略，易于完结自动化和远距离操作，因此购置和修补费用都较贱价。

管道离心泵的正确安装：管道离心泵从管道设备技术上。

管道离心泵厂家为您介绍：吸水管道需要有严肃的密封性。

不能漏气、漏水。

否则将会损坏水泵进水口处的真空度，使水泵出水量减少，严重时甚至抽不上水来。

所以要认真地做好管道的接口工作，保证管道联接的施工质量。

影响核算值的大小是吸水管道的阻力丢掉扬程。

因此，Z好选用短的管路安顿，并尽量少装弯头号配件。

也可考虑恰当配大一些口径的水管，以减管内流速。

管道离心泵的设备技术关键在于判定水泵设备高度(即吸程)。

这个高度是指水源水面到水泵叶轮中心线的垂直距离。

它与容许吸上真空高度不能混为一谈。

水泵产品说明书或铭牌上标明的容许吸上真空高度是指管道离心泵进水口断面上的真空值，并且是在1标准大气压下、水温20摄氏度状况下。

立式管道离心泵型号及参数1.XBD-L立式单级单吸消防泵型号：XBD-L参数：-流量范围：2-1900m³/h-扬程范围：5-200m- 泵进口直径：50-300mm- 泵出口直径：32-150mmXBD-L型立式单级单吸消防泵适用于输送清水及物理化学性质类似于清水的液体。

该泵具有结构紧凑、占地面积小、噪音低、可靠性高等特点，可广泛应用于消防系统中。

2.ISG型立式管道离心泵型号：ISG参数：-流量范围：1-1200m³/h-扬程范围：5-125m- 泵进口直径：40-150mm- 泵出口直径：25-125mmISG型立式管道离心泵适用于输送清水及物理化学性质类似于清水的液体。

该泵结构紧凑、外型美观、噪音低、使用寿命长，广泛用于工农业生产、城市供水、园林喷灌和消防水系统。

3.ISR型立式热水循环泵型号：ISR参数：-流量范围：5-400m³/h-扬程范围：15-125m- 泵进口直径：40-200mm- 泵出口直径：25-150mmISR型立式热水循环泵适用于输送温度不超过150℃的液体。

该泵结构紧凑、外型美观、运行可靠，广泛应用于石油化工、造纸、清洗、高炉循环水等行业中。

4.DL型立式多级长轴泵型号：DL参数：-流量范围：6-450m³/h-扬程范围：33-299m- 泵进口直径：50-150mm- 泵出口直径：32-100mmDL型立式多级长轴泵适用于输送清水及其它类似液体。

该泵结构紧凑、占地面积小、噪音低、使用寿命长，可广泛应用于工业和民用建筑领域。

以上是几种常见的立式管道离心泵型号及其参数。

不同型号的泵适用于不同的场合和液体输送需求。

选择适合的泵型号及参数，能够提高泵的性能和工作效率，满足用户需求。

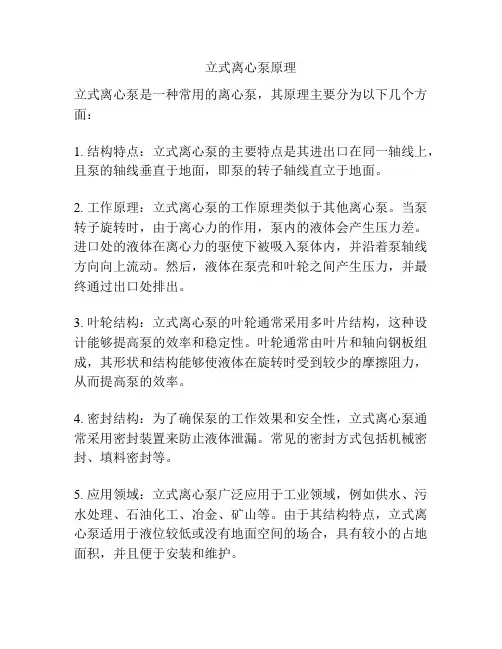

立式离心泵原理
立式离心泵是一种常用的离心泵，其原理主要分为以下几个方面：
1. 结构特点：立式离心泵的主要特点是其进出口在同一轴线上，且泵的轴线垂直于地面，即泵的转子轴线直立于地面。

2. 工作原理：立式离心泵的工作原理类似于其他离心泵。

当泵转子旋转时，由于离心力的作用，泵内的液体会产生压力差。

进口处的液体在离心力的驱使下被吸入泵体内，并沿着泵轴线方向向上流动。

然后，液体在泵壳和叶轮之间产生压力，并最终通过出口处排出。

3. 叶轮结构：立式离心泵的叶轮通常采用多叶片结构，这种设计能够提高泵的效率和稳定性。

叶轮通常由叶片和轴向钢板组成，其形状和结构能够使液体在旋转时受到较少的摩擦阻力，从而提高泵的效率。

4. 密封结构：为了确保泵的工作效果和安全性，立式离心泵通常采用密封装置来防止液体泄漏。

常见的密封方式包括机械密封、填料密封等。

5. 应用领域：立式离心泵广泛应用于工业领域，例如供水、污水处理、石油化工、冶金、矿山等。

由于其结构特点，立式离心泵适用于液位较低或没有地面空间的场合，具有较小的占地面积，并且便于安装和维护。

总之，立式离心泵通过旋转运动产生的离心力，将液体吸入泵体内并通过出口排出。

其结构特点和工作原理使其在工业应用中具有广泛的适用性。

立式泵和卧式泵的区别1、外观形式：立式泵是立着的而卧式泵是横卧着。

2、连接形式：立式泵自下而上叠加连接，卧式泵纵向排列于底座上，立式泵通称管道泵如立式管道离心泵，电机与泵体是子口连接；卧式泵是采用联轴器与电机连接，需要定期找正。

3、占地空间：立式泵占地面积小而卧式泵占用面积大。

立式泵组的占地比卧式泵小，不一定要打基础；卧式泵组设有底座，要打基础。

4、维修难度：立式泵检修难度大，如检修叶轮需将上部全部移去后方能进行；而卧式泵相对容易，如IS型泵只要将进口管移去就能进行叶轮检修。

5、安装形式：立式泵为整体连接，安装较易；而卧式泵安装后需进行精度调整。

从选择上来说的话，大部分人会喜欢用卧式离心泵，主要是因为卧式泵简单，易维修和维护。

而立式离心泵维修麻烦，每次维修时都需要起吊起来。

而且长轴泵时间久了需要更换液下的滑动轴承，如果不更换，那么可能导致的后果就是轴离心力越来越大，导致轴跳动值变大(公众号:泵管家)，如果不及时更换，将造成机械事故。

而且安装时要保证绝对的水平安装。

但立式离心泵也有其优点：1、立式离心泵多用于不能倒灌的安装在地下槽罐的工况。

或者是现场没有空地为卧式离心泵做基础，只能用立式离心泵放在槽罐上。

2、如果普通的卧式泵（不是自吸泵）自吸能力很差，根本无法从下面的槽罐里抽出介质。

所以卧式泵和立式泵是不具备可比性的。

还有如下的情况时，需要使用立式的：1、在水位变动较大的地方，泵应按低水位安装，这时采用立式的，可以减小站面积，减少土方工程。

降低基建投资。

大型单吸离心泵和轴流泵大都是立式的。

2、抽吸较深的地下水。

石油或卤水等液体，需要用立式深井泵。

大型单吸泵是立式的另一原因是可以采用结构简单的水润滑轴承，这时水润滑轴承的负荷小，磨损轻增加轴承寿命。

3、某些高压小流量泵，由于级数多，泵轴细长，容易出现运转不平稳的情况，改变这种情况的措施之一是使用立式泵，并使泵轴承受一定拉力。

4、利用位能增加叶轮进口处的汽蚀余量，泵在使用中把第一级叶轮进口置于最低位置，如立式冷凝泵等。

立式管道泵选型和离心泵选型的优缺点
立式管道泵为立式结构、体积小、建筑投资小、适合于设备配套。

在密封方面：IS型离心泵采用石棉密封、渗漏严重，而立式管道泵采用机械密封、无渗漏。

在噪声、振动、维修量、使用寿命方面：IS型离心泵的电机和泵采用连轴器连接，很难找正，即泵轴和电机轴不在同一直线上，在高速运转时、振动大、噪声高，从而使泵的部件易损坏，维修量大。

立式管道泵泵轴为电机加长轴，解决了常规泵的同心度问题，运行平稳，振动小，噪声低，使用寿命长、维修量低。

立式管道泵进出口相同并在同一直线上，在安装及维修方面：IS型离心泵进出口大小不同并成直角线，安装及维修麻烦。

ISG型与SG型立式管道泵比较：立式管道泵采用ISO2858国际标准和JB/T53028-93国家标准设计制造。

SG型立式管道泵无标准。

因SG型立式管道泵具有以上的各种不足之处，决定其质量档次相当低，虽具有立式管道泵结构上的优点，但势必被社会所淘汰，最终被ISG立式管道泵所替代。

立式管道泵效率比SG型立式管道泵高10-15%。

S G型立式管道泵性能参数达不到所标定名牌参数。

S G型立式管道泵设计不标准不规范（无底脚、放气孔、取压孔、放水孔）不能保证让泵正常工作和维护。

第 1 页共 1 页。

/
4种立式离心泵的用途介绍
立式单级离心泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

主要用途：
1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。

2、IRG(GRG)型立式热水(高温)循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度
T<120℃，GRG型使用温度T<240℃。

3、IHG型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。

4、YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃。

什么是立式管道泵？导语：在一些工厂的车间中都会有循环的供水设备，这些设备中有一个共同的部件，那就是立式管道泵，尤其是在制冷行业、玻璃制造、化工厂、污水处理环节等是最容易出现循环供水设备的地方。

今天装修界小编就给大家简单介绍一下立式管道泵。

一、什么是立式管道泵?按照立式管道泵的名字，字面意思就是站立式结构的管子，立式管道泵中水的进出口的内径都是相同大小的，在同一条水平线上，立式管道泵的安装很简单，就跟平时我们常见的阀门一样安装，连接在管道与管道之间，它还含有安装的底脚，底脚的目的在于它可以使立式管道泵的稳定性增强。

立式的特点之一就是省空间，整体占地面积相对其他的形式的管道泵来说要小很多，在建筑行列中也是投入资金相对较低的。

二、立式管道泵的原理特点：立式管道泵采用的离心泵装置是结合了我国国内高科技水平的水力模型，在普通立式泵是基础之上设计师又加以设计，制造出了能够根据不同温度，不同介质下使立式管道泵沿着不同方向研发出多功能的立式管道泵，有耐高温的立式管道泵、耐腐蚀的立式管道泵、适合油性介质的立式管道泵等等。

这些立式管道泵都有着节能环保、噪音小、性能高等优势。

三、立式管道泵产品的特点：在立式管道泵的里面有一个电机的加长轴，在这个轴上有一架叶轮安装在长轴上，尺寸短小，结构紧紧连着，发电机和泵阀之间完美的结合，这样可以减轻泵阀在转动的时候对它的内径和轴向的磨损，从而可以起到使泵阀稳定运行的作用，将噪音和震动声降到最低。

轴封的地方是利用的机械密封和密封组合，大多都是采用的钛合金的密封环、中等的耐高温的机械密封和硬质的合金材质，它们都有着耐磨性好，密封性好的特点，它们有机地结合可以使立式管道泵的使用寿命大大延长。

立式管道泵的安装方法简易，当新手看着说明书都可以快速安装成功。

立式管道泵的检修等方面也很便利，不用将立式管道泵拆卸下来，要上将上面的螺母卸下，就能抽出要检查的部位了。

在使用立式管道泵的过程中，它里面的流量部位和扬程部位都是采用串联或者是并联的方式进行的。

离心泵的分类及特点一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵.：即在泵轴上有两个或两个以上的叶轮，这时泵的总扬程为n个叶轮产生的扬程之和。

二、按工作压力来分类1、低压泵：压力低于100米水柱；2、中压泵：压力在100~650米水柱之间；3、高压泵：压力高于650米水柱。

三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。

它的流量比单吸式泵大一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。

四、按泵壳结合缝形式来分类1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。

2、垂直结合面泵：即结合面与轴心线相垂直。

五、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。

2、立式泵：泵轴位于垂直位置。

六、按叶轮出来的水引向压出室的方式分类1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。

2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。

平时我们说某台水泵属于多级泵，是指叶轮多少来讲的。

根据其它结构特征，它又有可能是卧式泵、垂直结合面泵、导叶式泵、高压泵、单面进水式泵等。

所以依据不同，叫法就不一样。

另外，根据用途也可进行分类，如油泵、水泵、凝结水泵、排灰泵、循环水泵等六、离心泵的特点按吸入方式单吸泵液体从一侧流入叶轮，存在轴向力。

双吸泵液体从两侧流入叶轮，不存在轴向力，泵的流量几乎比单吸泵增加一倍按级数单级泵泵轴上只有一个叶轮。

多级泵同一根泵轴上装两个或多个叶轮，液体依次流过每级叶轮，级数越多，扬程越高按泵轴方位卧式泵轴水平放置，立式泵轴垂直于水平面按壳体型式分段式泵壳体按与轴垂直的平面部分，节段与节段之间用长螺栓连接中开式泵壳体在通过轴心线的平面上剖分蜗壳泵装有螺旋形压水室的离心泵，如常用的端吸式悬臂离心泵透平式泵装有导叶式压水室的离心泵泵泵作为管路一部分，安装时无需改变管路潜水泵泵和电动机制成一体浸入水中液下泵泵体浸入液体中屏蔽泵叶轮与电动机转子联为一体，并在同一个密封壳体内，不需采用密封结构，属于无泄漏泵磁力泵除进、出口外，泵体全封闭，泵与电动机的联结采用磁钢互吸而驱动自吸式泵泵启动时无需灌液高速泵由增速箱使泵轴转速增加，一般转速可达10000r/min以上，也可称部分流泵或切线增压泵立式筒型泵进出口接管在上部同一高度上，有内、外两层壳体，内壳体由转子、导叶等组成，外壳体为进口导流通道，液体从下部吸入。

ISG系列立式管道离心泵ISG型系列单级单吸管道管心泵，是本单位科技人员联合国国内水泵专家，选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

1、ISG型立式管理离心泵，供输送清水及物理化学性子类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

一、ISG型结构特点：1、泵与电机同端盖，轴向尺寸缩短，结构简单。

2、泵体上设有取压孔和放水孔。

3、泵体上设有排气阀，工人箭能排入泵内空气。

4、泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。

型号说明例：ISG50-160(I)A(B)50—泵进出口直径为50mm160—叶轮名义外径为160mmI—流量分类A—叶轮外径切割代号B—叶轮经第二次切割ISG—单级单吸管道离心泵例：ISGD50-160(I)A(B)50—泵进出口直径为50mm160—叶轮名义外径为160mmI—流量分类A—叶轮外径切割代号B—叶轮经第二次切割ISGD—低速立式管道离心泵性能范围流量：5.6~720m3/h扬程：5~125m最大工作压力：1.6MPa（200及以下口径），1.0MPa（200以上口径）进口压力≤0.3MPa（超过0．3MPa时订货应注明）。

/
管道泵与离心泵的区别与不同
在区别管道泵与离心泵前，有必要解释一下何为离心泵。

离心泵是一种依靠叶轮旋转时产生的离心力来输送液体的泵，利用高速旋转的叶轮叶片带动水转动，将水甩出，从而达到输送的目的。

离心泵有立式、卧式、单级、多级、单吸、双吸、自吸式和管道式等多种形式。

因此，离心泵是一个大的泵种，很多工业和民用等领域都是使用离心泵。

其市场份额至少在90%以上。

以上说道的离心泵有立式、卧式、单级、多级、单吸、双吸、自吸式和管道式等多种形式。

这里的管道式便指的是我们常说的管道泵。

不难看出，管道泵是一种特殊的离心泵。

行业是这样定义管道泵：管道泵是指进出水口位于同一直线上的离心泵。

即外形看似一段管道，可以像管道一样直接装在管路上对液体增压。

管道泵是依据国度尺度，其手艺指标与老产物对比,盗匪平匀提高5%摆布,汽蚀余量消沉了2%摆布,是一种性能刚强,零部件尺寸使成为究竟尺度化的节能高效产物,是国家机器器乐曲部肯定取化旧式耐氧化泵及代替出口的节能更新换代的产物,改良型ISA型应用性泵以更加简便的礼器对付机组的组成进行重组(去掉加长联轴器泵与机电直接)额外是对付小气密性机组来讲减少占旗人积,低落船票投资及方便维修等颞颥都双筒井及其须要的意义
总结：离心泵是管道泵的原始模型，管道泵包括在离心泵范畴。

管道泵就是一种结构特殊的离心泵，它具有安装维护方便(维护叶轮、泵体、轴承时可以不拆除管道)、性能范围广、技术成熟等优势。

因此，在性能范围允许的情况下，推荐优先选择管道泵。

离心泵参数和型号意义，离心泵怎么选型？立式的好还是卧式
的好？
ISW型卧式单级单吸管道离心清水泵，简称卧式离心泵。

简单而言——ISG型和ISW型，一个是立式一个是卧式。

主要用途，主要功能，性能参数基本一致。

关于立式和卧式，我是这样理解的：立式——指电机轴与地面处于“⊥”状态；卧式——指电机轴与地面处于平行状态；如果把我们自己当成电机轴，就更好理解了，我们日常站立的状态与地面的关系就是立式；我们晚上回家睡觉的状态与地面的状态就是卧式。

除了和立式相同的优点以外：
1、相对于立式而言，卧式离心泵的重心低，运动平稳性更好，振动更小；
2、卧式离心泵在更换密封件、轴承等配件的时候更方便；
3、尤其在电机功率比较大，电机自身体积和重量比较大的时候，更换泵头不需要把电机吊起来就要可以操作，更方便、更安全、更快捷；
4、卧式离心泵的出料口，可根据现场情况，向左、向右、向上三个方向，便于管路安装，避免管路和空间的浪费；。
