立式管道离心泵型号定义及结构图

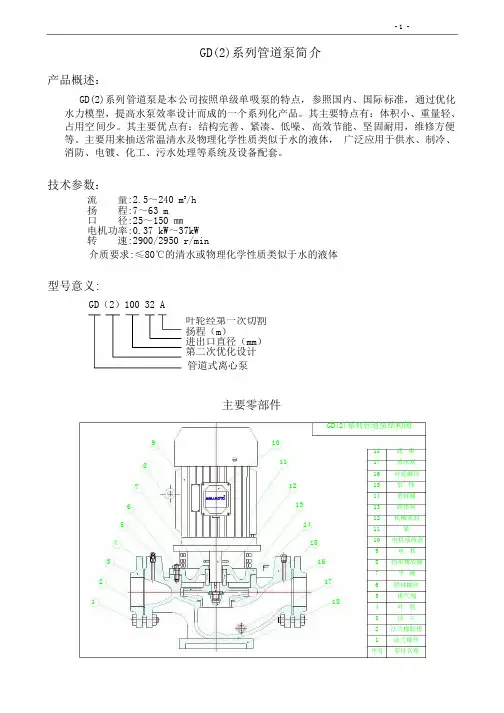

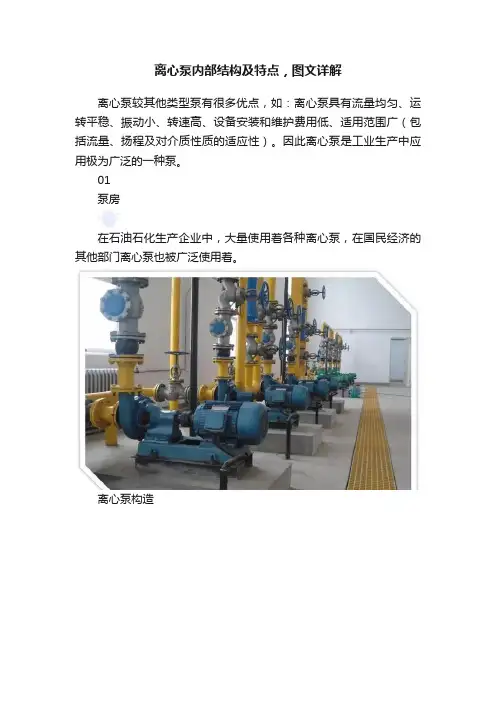

离心泵内部结构及特点，图文详解离心泵较其他类型泵有很多优点，如：离心泵具有流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广（包括流量、扬程及对介质性质的适应性）。

因此离心泵是工业生产中应用极为广泛的一种泵。

01泵房在石油石化生产企业中，大量使用着各种离心泵，在国民经济的其他部门离心泵也被广泛使用着。

离心泵构造离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

工作原理离心泵的分类一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。

2、多级泵：即在泵轴上有两个或两个以上的叶轮。

单级离心泵多级离心泵二、按工作压力来分类低压泵、中压泵、高压泵三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。

单侧进水式泵双侧进水式泵四、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。

2、立式泵：泵轴位于垂直位置。

卧式泵立式泵离心泵的基本构造02单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。

泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。

按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。

后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。

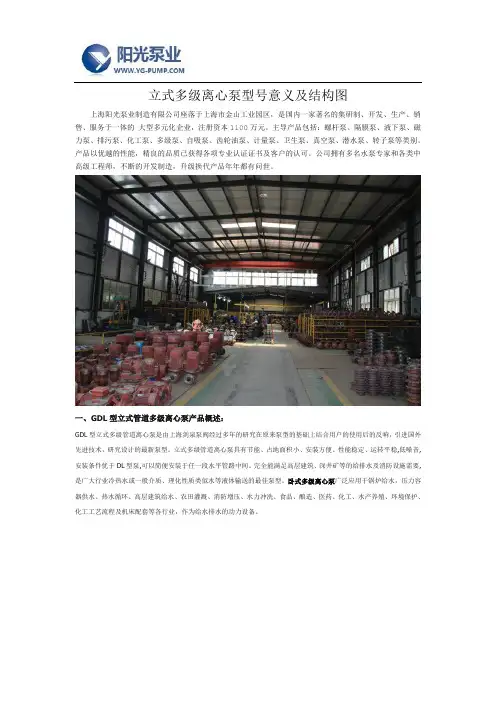

立式多级离心泵型号意义及结构图
上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、GDL型立式管道多级离心泵产品概述：
GDL型立式多级管道离心泵是由上海剑泉泵阀经过多年的研究在原来泵型的基础上结合用户的使用后的反响，引进国外先进技术，研究设计的最新泵型。

立式多级管道离心泵具有节能、占地面积小、安装方便、性能稳定、运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。

完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。

卧式多级离心泵广泛应用于锅炉给水，压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。

二、GDL型立式多级管道离心泵型号意义：
三、GDL型立式多级管道离心泵结构图：。

立式管道离心泵型号定义及结构图一、ISG立式管道离心泵产品概述:离心泵有很多种，例如：单级离心泵、卧式多级离心泵、立式多级离心泵等等。

ISG立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

二、ISG立式管道离心泵产品特点:1、离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

三、ISG立式管道离心泵工作条件：1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

四、ISG立式管道离心泵型号定义：五、ISG立式管道离心泵结构简图：。

离心泵结构图
以下几款离心泵结构图供用户、施工方或设计院参考【CQB型不锈钢磁力离心泵】结构爆炸图：
CQB磁力驱动泵价格
【CQB型不锈钢磁力离心泵】结构图：
CQB磁力驱动泵价格
【D、DG型卧式多级离心泵】结构图：
DG泵（中低压）结构图.填料密封-水封水引自第一级叶轮
DG泵（中低压）结构图.填料密封-水封水用外接水
DG泵（中低压）结构图.填料密封-机械密封
DG泵（次高压）结构图.
D、DG锅炉给水离心泵价格
【DL系列立式多级离心泵】结构图：
DL型立式多级离心泵价格
【FB、AFB型不锈钢耐腐蚀离心泵】结构图：
泵的旋转方向：自吸入口向电机端看为顺针方向旋转。

泵与电机是通过弹性联轴器安装在同一个底座上。

泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。

FB、AFB系列不锈钢耐腐蚀泵价格
【FSB型氟塑料合金离心泵】结构图：
FSB氟塑料合金离心泵价格
【FS型玻璃钢离心泵】结构图：
FS型玻璃钢离心泵价格
【GBW型卧式浓硫酸离心泵】结构图：
GBW型浓硫酸离心泵价格
【GC型卧式多级锅炉给水泵】结构图：
GC型卧式多级锅炉给水泵价格
【GDL系列立式多级管道离心泵】结构图：
GDL立式多级管道泵价格
【IHF型衬氟塑料离心泵】结构图：
IHF氟塑料衬里离心泵价格
【ISGB型便拆式管道离心泵】结构图：
ISGB型便拆式管道离心泵价格。

立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封,用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。

ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。

４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。

ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

ﻫ6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。

isg200-200(I)A立式管道离心泵进口铜精矿。

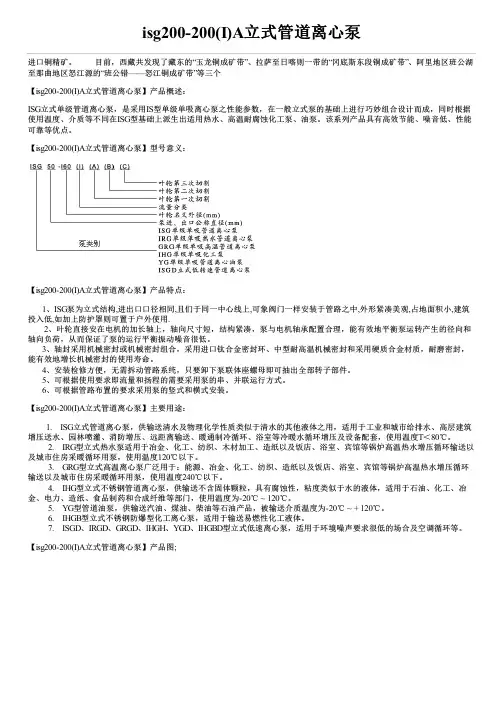

目前，西藏共发现了藏东的“玉龙铜成矿带”、拉萨至日喀则一带的“冈底斯东段铜成矿带”、阿里地区班公湖至那曲地区怒江源的“班公错——怒江铜成矿带”等三个【isg200-200(I)A立式管道离心泵】产品概述：ISG立式单级管道离心泵，是采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

【isg200-200(I)A立式管道离心泵】型号意义：【isg200-200(I)A立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

【isg200-200(I)A立式管道离心泵】主要用途： 1.　ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2.　IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

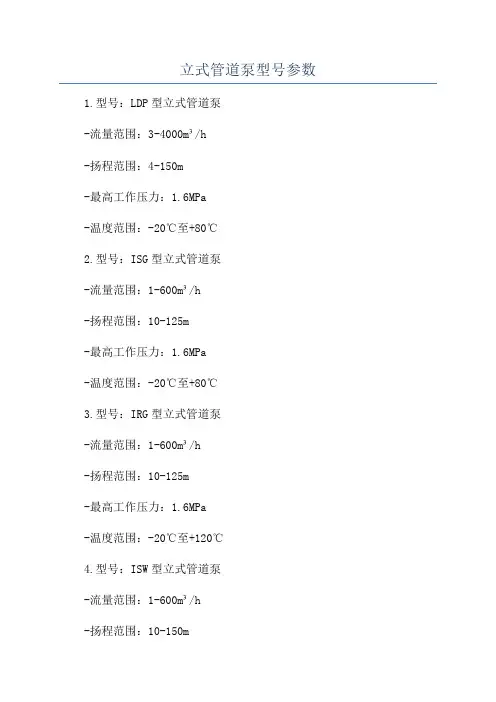

立式管道泵型号参数1.型号：LDP型立式管道泵
-流量范围：3-4000m³/h
-扬程范围：4-150m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
2.型号：ISG型立式管道泵
-流量范围：1-600m³/h
-扬程范围：10-125m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
3.型号：IRG型立式管道泵
-流量范围：1-600m³/h
-扬程范围：10-125m
-最高工作压力：1.6MPa
-温度范围：-20℃至+120℃
4.型号：ISW型立式管道泵
-流量范围：1-600m³/h
-扬程范围：10-150m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
5.型号：IS型立式管道泵
-流量范围：1-1200m³/h
-扬程范围：9-140m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
6.型号：TP型立式管道泵
-流量范围：6-720m³/h
-扬程范围：5-125m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
这些型号的立式管道泵主要特点包括紧凑结构、占地面积小、可靠稳定、抗腐蚀性能好等。

适用于输送清水、矿泉水、海水、污水、酸碱介质等。

各种泵结构图1各种泵结构图1S型单级双吸中开泵一、产品概述S型单级双吸水平中开式离心泵。

该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

S型泵主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成。

其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

主要用于输送不含固体颗粒的清水或物理化学性质类似水的其它液体。

适用于工业和城市给排水、农田排灌。

二、产品特点1、密封系统：可供选用的机械密封、填料密封其冷却润滑均采用内循环；2、流量大、效率高：双吸叶轮，具有流量大、效率高等特点；3、可更换的轴套：轴套作为易损件，起到保护轴，提高泵的使用寿命；4、密封环：密封环作为易损件，起到提高泵的效率、延长泵的使用寿命的特点。

三、工作条件流量范围：30～6500 m3/h扬程范围H：8～140m介质温度：－20℃～+80℃环境温度：≤+40℃AS撕裂式排污泵一、产品概述AS潜水式排污泵主要部件由叶轮、泵体、底座、潜水电机组成。

水泵轴和电机轴是同一根轴，由于水泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。

AS潜水式排污泵具有带撕裂的结构，能够将纤维等物质撕裂、切断，然后顺利排放，因此，本型泵特别适合于输送含有长纤维的污水。

产品执行JB/5118-2001《污水污物潜水电泵》标准。

二、产品特点1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。

2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。

3、多道检测，多道保护：配控制柜、油水探头、浮子开关、均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。

4、维修方便：可采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工；专用电控柜实现自动报警、停机、保留故障信号的功能，可大幅度提高维修效率。

5、全工况运行：采用特殊水力设计泵在全工况下运行不过载。

油泵型号意义及结构图上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、2CY型导热油泵概述：2CY型导热油泵是在ISG型的基础上自行研究开发的新一代节能、环保立式热水离心泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

2CY型导热油泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

二、2CY型导热油泵工作条件：1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

三、2CY型导热油泵产品特点：运行平稳：导热油泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

四、2CY型导热油泵型号意义：例如:ISG50-160(I)AISG-立式单级管道离心泵IRG-立式单级热水管道离心泵GRG-立式单级热水管道离心泵五、2CY型导热油泵主要配件：六、2CY型导热油泵结构图：。

WQL型立式单级离心泵品牌厂家型号参数■WQL型立式单级离心泵产品概述：WQL型立式离心泵是上海卧泉泵业科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在离心泵的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

符合优越新国家机械部JB/T53058-93的标准要求。

产品按国际IS02858标准设计制造。

93年通过国家机械工业部管道泵产品统检合格。

供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

(WQL型泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式离心泵、增压泵、热水泵、循环泵等)。

■WQL型立式单级离心泵型号意义：■WQL离心泵使用条件：1、WQL立式离心泵吸入压力≤1． 0MPa，或泵系统优越高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

■WQL型单级单吸离心泵主要用途：1. WQL立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3. GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

立式多级离心泵特点及型号意义上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、DL系列立式多级离心泵产品概述：DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。

螺杆把进水段、中段、出水段夹紧联成一体。

水泵每一级装一个叶轮、一个导水叶。

轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。

轴封采用软填料或机械密封。

产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

阳光产品立式多级离心泵采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、DL系列立式多级离心泵适用范围：广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

三、DL系列立式多级离心泵产品特点：1、水力模型先进：效率高，性能范围广。

2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

5、立式结构，占地面积小。

四、DL系列立式多级离心泵技术参数：流量：4.2-504m3/h；扬程：24-240m；功率：1.5-450kw；转速：1480r/min；口径：φ40-φ250；温度范围：0-+90℃；工作压力：≤2.4Mpa。

多级离心泵结构图以下几款多级离心泵结构图供用户、施工方或设计院参考【GDL系列立式多级管道离心泵】结构图：1泵体11联轴器2拉紧螺栓12联接座3外筒13气嘴4叶轮14机械密封5叶轮挡套15轴6轴套16中段7密封垫17轴套螺母8螺母18轴瓦9销19回水管部件10电机GDL立式多级管道泵价格编号型号流量扬程吸程转速电机功率电压铸铁不锈钢(m3m) (m) (m) (r/min) (KW) (v) （元）（元）1 25GDL2-12x32 36 7.5 2900 11 380 1599 34752 25GDL2-12x4 2 48 7.5 2900 1.1 380 1779 38923 25GDL2-12x5 2 60 7.5 2900 1.5 380 2016 43794 25GDL2-12x6 2 72 7.5 2900 1.5 380 2182 47965 250DL2-12x7 2 84 7.5 2900 2.2 380 2419 52826 25GDL2-12x8 2 96 7.5 2900 2.2 380 2599 56997 25GDL2-12x9 2 108 7.5 2900 2.2 380 2780 61168 25GDL2-12xl0 2 120 7.5 2900 3 380 3211 68119 25GDL2-12x11 2 132 7.5 2900 3 380 3406 729810 25GDL2-12x12 2 144 7.5 2900 3 380 3572 778411 25GDL2-12x13 2 156 7.5 2900 4 380 392012 25GDL2-12x14 2 168 7.5 2900 4 380 408713 25GDL2-12x15 2 180 7.5 2900 4 380 425314 25GDL4-11x3 4 33 7.5 2900 1.1 380 1626 354515 25GDL4-11x4 4 44 7.5 2900 1.5 380 1849 403116 25GDL4-11x5 4 55 7.5 2900 2.2 380 2085 451817 25GDL4-11x6 4 66 7.5 2900 22 380 2252 493518 25GDL4-11x7 4 77 7.5 2900 3 380 2641 563019 25GDL4-11×8 4 88 7.5 2900 3 380 2808 611620 25GDL4-11×9 4 99 7.5 2900 3 380 2989 660321 25GDL4-11x10 4 110 7.5 2900 4 380 3364 729822 25GDL4-11x11 4 121 7.5 2900 4 380 3545 778423 25GDL4-11x12 4 132 7.5 2900 4 380 3739 834024 25GDL4-11x13 4 143 7.5 2900 4 380 396225 25GDL4-11x14 4 154 7.5 2900 5.5 380 460126 25GDL4-11x15 4 165 7.5 2900 5.5 380 478227 40GDL6-12x3 6 36 7.5 2900 1.5 380 1793 3892流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）28 40GDL6-12x4 6 48 7.5 2900 2.2 380 2043 444829 40GDL6-12x5 6 60 7.5 2900 2.2 380 2252 493530 40GDL6-12x6 6 72 7.5 2900 3 380 2641 569931 40GDL6-12x7 6 84 7.5 2900 3 380 2850 604732 40GDL6-12x8 6 96 7.5 2900 4 380 3169 681133 40GDL6-12x9 6 108 7.5 2900 4 380 3378 736734 40GDL6-12x10 6 120 7.5 2900 4 380 3572 792335 40GDL6-12x11 6 132 7.5 2900 5.5 380 4226 896636 40GDL6-12x12 6 144 7.5 2900 5.5 380 4490 966137 40GDL6-12x13 6 156 7.5 2900 7.5 380 343338 40GDL6-12x14 6 168 7.5 2900 7.5 380 501839 40GDL6-12x15 6 180 7.5 2900 7.5 380 521340 50GDL6-15x2 12 30 7.5 2900 2.2 380 2349 514341 50GDL6-15x3 12 45 7.5 2900 3 380 2794 597742 50GDL6-15x4 12 60 7.5 2900 4 380 3155 674243 50GDL12-15x5 12 75 7 2900 5.5 380 3572 771544 50GDL12-15x6 12 90 7 2900 5.5 380 3795 834045 50GDL12-15x7 12 105 7 2900 7.5 380 4087 910546 50GDL12-15x8 12 120 7 2900 7.5 380 4309 980047 50GDL12-15x9 12 135 7 2900 11 380 5463 1153748 50GDL12-15xl0 12 150 7 2900 11 380 5685 1230249 50GDL18-15x2 18 30 7 2900 3 380 2488 542150 50GDL18-15x3 18 45 7 2900 4 380 2850 618651 50GDL18-15x4 18 60 7 2900 5.5 380 3419 729852 50GDL18-15x5 18 75 7 2900 7.5 380 3697 813253 50GDL18-15x6 18 90 7 2900 7.5 380 3934 889654 50GDL18-15x7 18 105 7 2900 11 380 5074 1070355 50GDL18-15x8 18 120 7 2900 11 380 5296 11468流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）56 50GDL18-15x9 18 135 7 2900 15 380 5657 1237157 50GDL18-15x10 18 150 7 2900 15 380 5880 1327558 65GDL24-12x2 24 24 6 2900 3 380 2641 569959 65GDL24-12x3 24 36 6 2900 4 380 3044 660360 65GDL24-12x4 24 48 6 2900 5.5 380 3642 778461 65GDL24-12x5 24 60 6 2900 7.5 380 4031 875762 65GDL24-12x6 24 72 6 2900 7.5 380 4295 959163 65GDL24-12x7 24 84 6 2900 11 380 5491 1167664 65GDL24-12x8 24 96 6 2900 11 380 5769 1258065 65GDL24-12x9 24 108 6 2900 15 380 6144 1341466 65GDL24-12x10 24 120 6 2900 15 380 6408 1431767 65GDL24-12x11 24 132 6 2900 15 380 6881 1522168 65GDL24-12x12 24 144 6 2900 18.5 380 7395 1612469 80GDL36-12x2 36 24 5.5 2900 4 380 3239 688170 80GDL36-12x3 36 36 5.5 2900 5.5 380 3836 813271 80GDL36-12x4 36 48 5.5 2900 7.5 380 4212 917472 80GDL36-12x5 36 60 5.5 2900 11 380 5435 1153773 80GDL36-12x6 36 72 5.5 2900 11 380 5741 1251074 80GDL36-12x7 36 84 5.5 2900 15 380 6199 1355375 80GDL36-12x8 36 96 5.5 2900 15 380 6477 1452676 80GDL36-12x9 36 108 5.5 2900 18.5 380 6978 1570777 80GDL36-12x10 36 120 5.5 2900 18.5 380 7298 1668078 80GDL54-14x2 54 28 5 2900 7.5 380 3767 799379 80GDL54-14x3 54 42 5 2900 11 380 5018 1056480 80GDL54-14x4 54 56 5 2900 15 380 5435 1181581 80GDL54-14x5 54 70 5 2900 18.5 380 5949 1313682 80GDL54-14x6 54 84 5 2900 18.5 380 6255 1424883 80GDL54-14x7 54 98 5 2900 22 380 7131 15846流量扬程吸程转速电机功率电压铸铁不锈钢型号(m3m) (m) (m) (r/min) (KW) (v) （元）（元）84 80GDL54-14x8 54 112 5 2900 30 380 8854 1850185 80GDL54-14x9 54 126 5 2900 30 380 9244 1959986 80GDL54-14x10 54 140 5 2900 37 380 9939 2135087 100GDL72-14x2 72 28 45 2900 11 380 5671 1084288 100GDL72-14x3 72 42 45 2900 15 380 6213 1223289 100GDL72-14x4 72 56 45 2900 185 380 7200 1390090 100GDL72-14x5 72 70 45 2900 22 380 8785 1598591 100GDL72-14x6 72 84 45 2900 30 380 9188 1946092 100GDL72-14x7 72 98 45 2900 30 380 9188 2154593 100GDL72-14x8 72 112 45 2900 37 380 10300 2435394 100GDL72-14x9 72 126 45 2900 37 380 10773 2645295 100GDL72-14xl。
