管道离心泵型号及说明

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

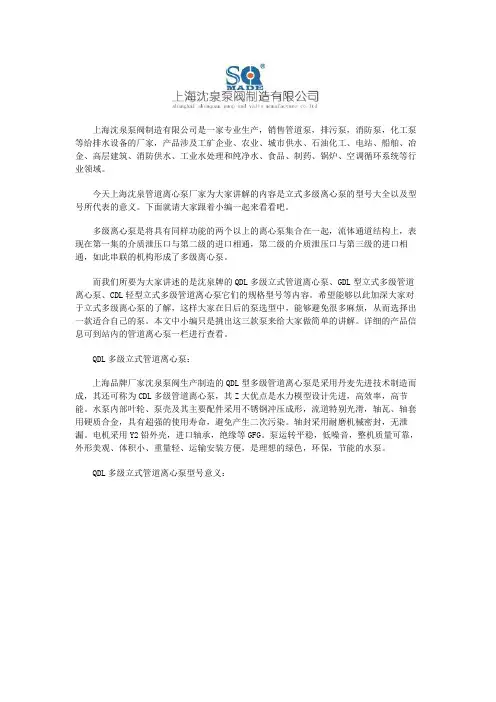

今天上海沈泉管道离心泵厂家为大家讲解的内容是立式多级离心泵的型号大全以及型号所代表的意义。

下面就请大家跟着小编一起来看看吧。

多级离心泵是将具有同样功能的两个以上的离心泵集合在一起，流体通道结构上，表现在第一集的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

而我们所要为大家讲述的是沈泉牌的QDL多级立式管道离心泵、GDL型立式多级管道离心泵、CDL轻型立式多级管道离心泵它们的规格型号等内容。

希望能够以此加深大家对于立式多级离心泵的了解，这样大家在日后的泵选型中，能够避免很多麻烦，从而选择出一款适合自己的泵。

本文中小编只是挑出这三款泵来给大家做简单的讲解。

详细的产品信息可到站内的管道离心泵一栏进行查看。

QDL多级立式管道离心泵：上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成，其还可称为CDL多级管道离心泵，其Z大优点是水力模型设计先进，高效率，高节能。

水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。

轴封采用耐磨机械密封，无泄漏。

电机采用Y2铅外壳，进口轴承，绝缘等GFG。

泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色，环保，节能的水泵。

QDL多级立式管道离心泵型号意义：GDL型立式多级管道离心泵：GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据家BTQ6435-92标准设计制造的新一代产品。

水泵吸入、水泵排出口位于同一直线上。

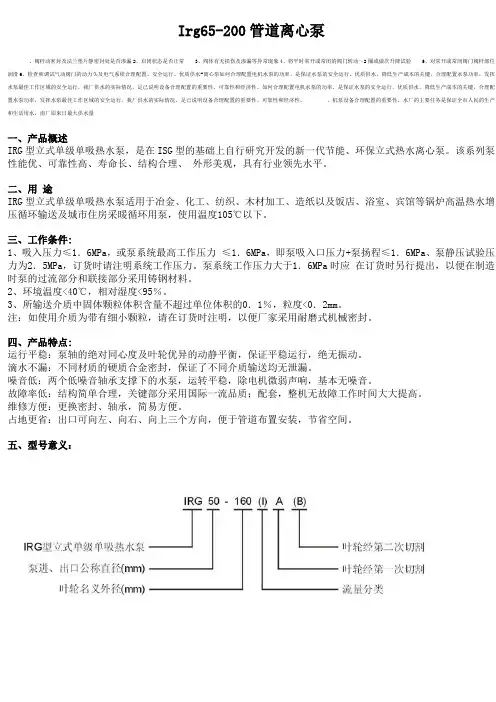

Irg65-200管道离心泵、阀杆动密封及法兰垫片静密封处是否渗漏2、启闭状态是否正常3、阀体有无损伤及渗漏等异常现象4、将平时常开或常闭的阀门转动～2圈或做次升降试验5、对常开或常闭阀门阀杆部位润滑6、检查和调试气动阀门的动力头及电气系统合理配置、安全运行、优质供水-离心泵如何合理配置电机水泵的功率，是保证水泵的安全运行，优质供水，降低生产成本的关键，合理配置水泵功率，发挥水泵最佳工作区域的安全运行，我厂供水的实际情况，足已说明设备合理配置的重要性、可靠性和经济性。

如何合理配置电机水泵的功率，是保证水泵的安全运行，优质供水，降低生产成本的关键，合理配置水泵功率，发挥水泵最佳工作区域的安全运行，我厂供水的实际情况，足已说明设备合理配置的重要性、可靠性和经济性。

、机泵设备合理配置的重要性。

水厂的主要任务是保证全市人民的生产和生活用水，南厂原来日最大供水量一、产品概述IRG型立式单级单吸热水泵，是在ISG型的基础上自行研究开发的新一代节能、环保立式热水离心泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

二、用途IRG型立式单级单吸热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度105℃以下。

三、工作条件:1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

四、产品特点:运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

ISG单级单吸立式管道离心泵是在一般的立式泵基础上进行巧妙结合设计出来的泵，而用户若是能够掌握ISG型立式管道泵选型参数表，那么对于日后的选择泵中会有很大的帮助，为此上海沈泉立式管道离心泵厂家为大家整理出了以下内容。

ISG型立式管道离心泵选型参数表：
用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。

排污泵系列型号管道离心泵型号意义Q:潜水W:排污G:管道Y:液下N:泥浆Z:自吸L:立式AS:撕裂JY:搅匀P:不锈钢B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└──────────W：排污Q：潜水P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ISG型立式离心泵└────────┼IRG型立式热水泵├IHG型立式不锈钢化工泵└YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ISGD型低转速立式离心泵└────────┼IRGD型低转速立式热水泵├IHGD型低转速立式不锈钢化工泵└YGD型低转速立式防爆油泵└────────────泵的口径即代表泵排出公称直径（mm）例：100100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式W：P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）例：100PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式W：排污└─────────────--泵排出的公称直径即口径（mm）例：100100-15-7.5100 YWP B 100 - 15 - 7.5 例：50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ISGD型低转速立式离心泵└────────┼IRGD型低转速立式热水泵├IHGD型低转速立式不锈钢化工泵└YGD型低转速立式防爆油泵例：65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ISW型卧式管道离心泵└────────┼ISWR型卧式管道热水离心泵└ISWH型卧式不锈钢管道离心化工泵例：5015-30│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式W：排污泵P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B│││││└────泵的电机（KW）││││└─────不锈钢材质│││└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││││└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵50 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min例：NL76A-9N L( C F W )76 A - 9│││││││└──泵的扬程(m) ││││││└────机械密封│││││└─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m) │││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)多级离心泵系列型号意义DL、DLR系列立式多级离心泵└───────────自吸式││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：5018-15×550 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)例：21/2-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整例:4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316└────-──-CDL-冲压轻型立式多级离心泵例:8012×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵产品简介IS、IR型泵系单级离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠型号说明IS（IR）65—50—160│││││││叶轮名义直径（mm）。

管道泵isg150-315概述：管道泵isg150-315是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在管道泵基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

ISG型号意义：例如：ISG100-315（l）ABIHG-单级单吸化工管道离心泵100-进出口口径（mm）315-叶轮名义直径（mm）I -扩流型A、B-叶轮经第一、二次切割泵类别：ISG :单级单吸管道离心泵IRG :单级单吸热水管道离心泵IGRY :单级单吸高温管道离心油泵IHG :单级单吸化工管道离心泵YG :单级单吸离心管道油泵IHGB :单级单吸立式不锈钢防爆化工泵管道泵isg150-315产品特点：1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6可根据管路布置的要求采用泵的竖式和横式安装。

离心泵管道泵isg150-315性能范围：1、吸入压力w 1. 0MPa（200以下口径），或泵系统最高工作压力w 1 .6MPa （200及以下口径），即泵吸入口压力+泵扬程w 1. 6MPa,泵静压试验压力为2. 5MPa,订货时请注明系统工作压力。

泵系统工作压力大于1. 6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

离心泵是一种拥有着体积小、操作简单、寿命长等优点的水泵。

是目前大多数水利工程工业生产中经常使用到的泵型，可见其应用之广泛。

并且离心泵的种类十分之多，根据使用场景和工作原理可分为多个种类，如：管道离心泵自吸离心泵、磁力离心泵等等。

而用户若是能够了解离心泵的型号及参数等内容，那无疑是非常有帮助的，这可以帮助用户在选型的时候更有针对性，从而选择出合适的水泵。

为此，大J就请来看看上海沈泉管道离心泵厂整理出的一下内容吧。

不过，鉴于离心泵型号种类之多，且就本文的篇幅而言，也是不好讲完的，故厂家就以沈泉牌热销的管道离心泵来讲解。

若用户想要了解其他泵类的型号参数，可通过站内产品中心一栏进行查看。

管道离心泵：这是一种应用在管道上增压循环输送水的泵，在应用在十分广泛，并且叫法也不同，有叫管道增压泵的，也有叫管道循环泵的，总之就是一种管道式的离心水泵。

该泵的基本构造是由六部分组成的，分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

且该泵在结构上还分为立式和卧式。

如：isg立式管道离心泵、isw卧式管道离心泵。

该泵在输送介质上是供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。

离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

立式管道离心泵型号及参数1.XBD-L立式单级单吸消防泵型号：XBD-L参数：-流量范围：2-1900m³/h-扬程范围：5-200m- 泵进口直径：50-300mm- 泵出口直径：32-150mmXBD-L型立式单级单吸消防泵适用于输送清水及物理化学性质类似于清水的液体。

该泵具有结构紧凑、占地面积小、噪音低、可靠性高等特点，可广泛应用于消防系统中。

2.ISG型立式管道离心泵型号：ISG参数：-流量范围：1-1200m³/h-扬程范围：5-125m- 泵进口直径：40-150mm- 泵出口直径：25-125mmISG型立式管道离心泵适用于输送清水及物理化学性质类似于清水的液体。

该泵结构紧凑、外型美观、噪音低、使用寿命长，广泛用于工农业生产、城市供水、园林喷灌和消防水系统。

3.ISR型立式热水循环泵型号：ISR参数：-流量范围：5-400m³/h-扬程范围：15-125m- 泵进口直径：40-200mm- 泵出口直径：25-150mmISR型立式热水循环泵适用于输送温度不超过150℃的液体。

该泵结构紧凑、外型美观、运行可靠，广泛应用于石油化工、造纸、清洗、高炉循环水等行业中。

4.DL型立式多级长轴泵型号：DL参数：-流量范围：6-450m³/h-扬程范围：33-299m- 泵进口直径：50-150mm- 泵出口直径：32-100mmDL型立式多级长轴泵适用于输送清水及其它类似液体。

该泵结构紧凑、占地面积小、噪音低、使用寿命长，可广泛应用于工业和民用建筑领域。

以上是几种常见的立式管道离心泵型号及其参数。

不同型号的泵适用于不同的场合和液体输送需求。

选择适合的泵型号及参数，能够提高泵的性能和工作效率，满足用户需求。

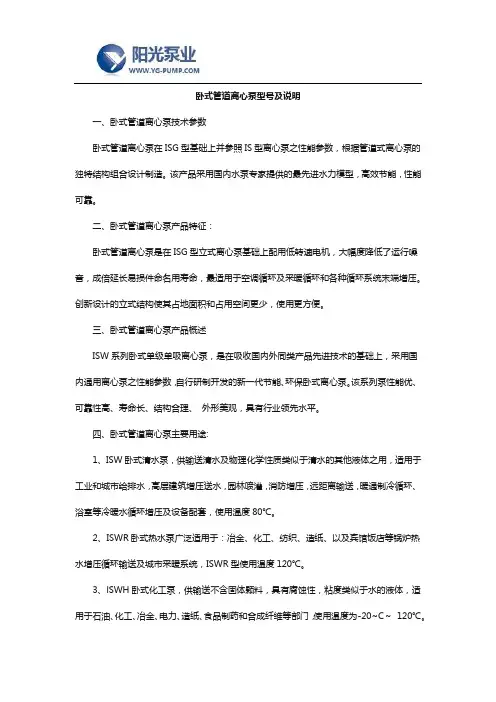

卧式管道离心泵型号及说明一、卧式管道离心泵技术参数卧式管道离心泵在ISG型基础上并参照IS型离心泵之性能参数，根据管道式离心泵的独特结构组合设计制造。

该产品采用国内水泵专家提供的最先进水力模型，高效节能，性能可靠。

二、卧式管道离心泵产品特征：卧式管道离心泵是在ISG型立式离心泵基础上配用低转速电机，大幅度降低了运行噪音，成倍延长易损件命名用寿命，最适用于空调循环及采暖循环和各种循环系统末端增压。

创新设计的立式结构使其占地面积和占用空间更少，使用更方便。

三、卧式管道离心泵产品概述ISW系列卧式单级单吸离心泵，是在吸收国内外同类产品先进技术的基础上，采用国内通用离心泵之性能参数，自行研制开发的新一代节能、环保卧式离心泵。

该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

四、卧式管道离心泵主要用途:1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度80℃。

2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度120℃。

3、lSWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～120℃。

4、lSWB卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～120℃。

五、卧式管道离心泵工作条件:1、吸入压力1.6MPa，或泵系统最高工作压力1.6MPa，即泵吸入口压力泵扬程1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。

泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

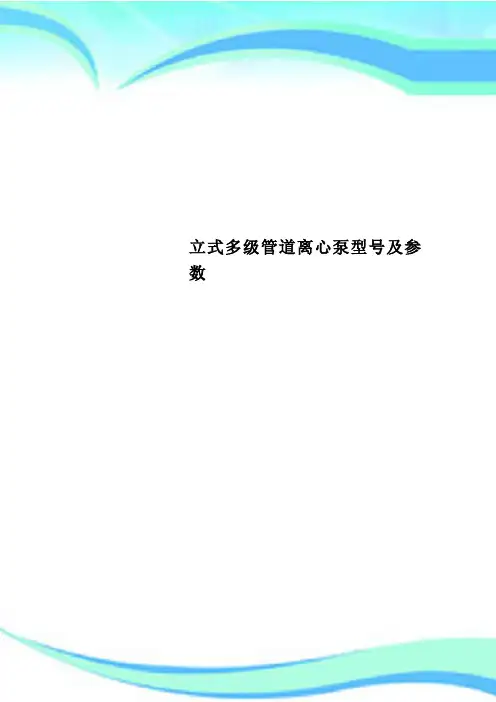

立式多级管道离心泵型号及参数————————————————————————————————作者: ————————————————————————————————日期:【GＤL系列立式多级管道离心泵】产品:【GＤL系列立式多级管道离心泵】产品简介：GＤL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据ＪＢ/ＴQ6４35-９2标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封,用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

ﻫ产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

【GDL系列立式多级管道离心泵】型号意义：【GDL系列立式多级管道离心泵】产品特点:１、GDＬ型立式多级离心泵为立式结构,具有占地面积小的特点,泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。

ﻫ２、ＧDＬ型立式多级离心泵口径相同且在同一水平中心线上,无需改变管路结构,可直接安装在管道的任何部们,安装极为方便。

ﻫ 3、电机外加防雨罩可直接置于室外使用,而无需建造泵房，大大节约基建投资。

４、GＤＬ型立式多级离心泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。

ﻫ 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。

ﻫ6、高效节能，外形美观。

7、注50口径以上内件铸件成形。

【GDＬ系列立式多级管道离心泵】技术参数:流量:２-160m3／h;扬程:２4-200ｍ;ﻫ功率：1.１-9０ｋw；转速：29０0r/mｉn；ﻫ口径：φ2５-φ１50;ﻫ温度范围：－15－＋1２0℃;ﻫ工作压力:≤２.5Ｍｐa。

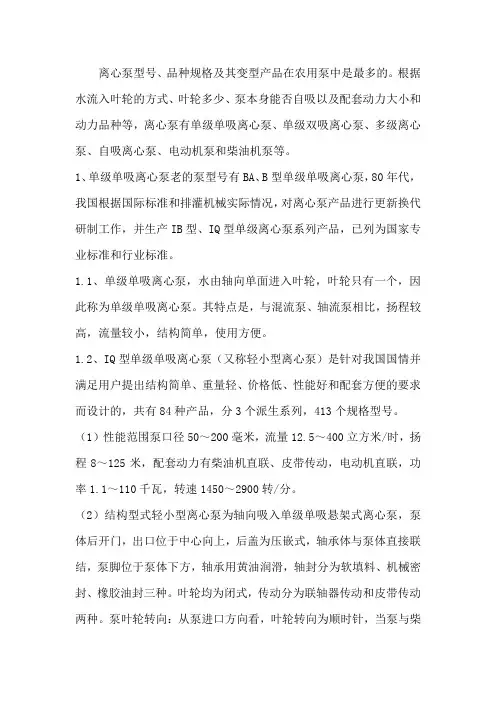

离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

1.1、单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

1.2、IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

（2）结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式，传动分为联轴器传动和皮带传动两种。

泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。

泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。

与单级单吸离心泵相比，效率高、流量大、扬程较高。

但体积大，比较笨重，一般用于固定作业。

适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号，S型与Sh 型的区别是，从驱动端看，S型泵为顺时针方向旋转，Sh型为逆时针方向旋转。

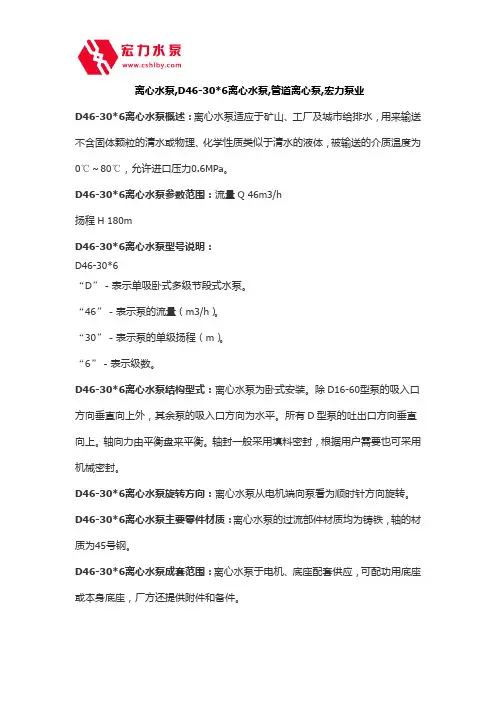

离心水泵,D46-30*6离心水泵,管道离心泵,宏力泵业
D46-30*6离心水泵概述：离心水泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D46-30*6离心水泵参数范围：流量Q 46m3/h
扬程H 180m
D46-30*6离心水泵型号说明：
D46-30*6
“D”－表示单吸卧式多级节段式水泵。

“46”－表示泵的流量（m3/h）。

“30”－表示泵的单级扬程（m）。

“6”－表示级数。

D46-30*6离心水泵结构型式：离心水泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

D46-30*6离心水泵旋转方向：离心水泵从电机端向泵看为顺时针方向旋转。

D46-30*6离心水泵主要零件材质：离心水泵的过流部件材质均为铸铁，轴的材质为45号钢。

D46-30*6离心水泵成套范围：离心水泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件和备件。

排污泵系列型号管道离心泵型号意义Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└──────────W：排污 Q：潜水 P：不锈钢││└─────────-─-─Ｐ：不锈钢材质│└─────────-────-JY：搅匀ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────Ｌ：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100YWP(B)100-15-7.5100 YWP B 100 - 15 - 7.5 IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-30│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B│││││└────泵的电机（KW）││││└─────不锈钢材质│││└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────（无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││　││└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵50 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为 B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min例：NL76A-9 N L ( C F W )76 A - 9│││││ ││　└──泵的扬程(m) ││││││└────机械密封│││││ └─────-出口径(mm) ││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG 系列带切割装置排污泵例：WQK 20-20QG W Q K (X 、D) 20 - 20 QG │││││││└─带切割装置││││││└─-─泵的扬程(m) │││││└────--泵的流量（m3/h ）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水│││││└┼ISG 立式单级单吸消防泵││││││TSWA 卧式多级消防泵││││││ISW 卧式单级单吸消防泵│││││└GDL 立式多级管道消防泵││││└─-─泵的口径(mm) │││└───-─流量(L/s)││└───────消防泵压力(扬程(50m)) │└──────-──电动└──────────消防泵磁力传动离心泵型号意义CQ 系列磁力传动离心泵例：32CQ-15 32 CQ - 15 ││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF 系列磁力传动离心泵例：32CQF-15 32 CQ F - 15 │││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)多级离心泵系列型号意义DL 、DLR 系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 ×4│││││　│└─-泵的级数│││││└────单级叶轮扬程（m）││││└───────流量（m3/h）│││└────────-热水││└─────────-立式多级│└───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm) TSWA系列卧式多级离心泵例：50TSWA×550 T S W A ×5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 ×6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm)││└───────进口直径(mm)│└─────────-磁力传动离心泵└───────────自吸式││└──────-─-单吸叶轮-透平式│└──────────-泵的口径即代表泵排出公称直径(mm) └────────────GDL系列便拆式管道多级离心泵例：50GDL18-15×5550 GDL 18 - 15 ×││││└─泵的级数│││└───-设计点单级扬程15(mm)--设计点流量18（m3/h）││└─────-─GDL便拆式管道多级离心泵│└──────-泵的口径即代表泵排出公称直径(mm)└─────────GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×5521/2 GC - 6 ×│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60锅炉给水泵│└─────-─吸入口直径(mm)被25除得值并化整└──────CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10-额定流量(m3/h)││└───４│└─-───Ｆ-(普通型略)过流部件为不锈钢304或316-──-CDL-冲压轻型立式多级离心泵└────D型卧式多级离心泵例:80D12×5580 D 12 ×│││└-叶轮数量││└─-──单吸扬程(m)单吸多级分段式离心泵│└─────-吸入口直└───────单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵产品简介IS、IR型泵系单级离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠型号说明IS（IR）65—50—160│││││││叶轮名义直径（mm）。

管道离心泵使用说明书一、泵的基本知识1.1 管道离心泵的定义管道离心泵是一种常见的离心式水泵，用于输送液体和处理液体流量。

它通过旋转离心力将液体从入口处吸入，然后将液体推到出口处。

1.2 泵的组成部分管道离心泵主要由以下几个组成部分组成： - 泵体：负责容纳和支撑其他组件，承受液体压力。

- 叶轮：借助旋转动能将液体推向出口处。

- 泵轴：连接电机和叶轮，传递转动动力。

- 导叶管：引导流入叶轮的液体流动。

- 轴封：防止泵体内的液体泄漏到外部。

- 泵盖：封闭泵体，安装轴封。

- 泵底脚：支撑泵体。

二、泵的选型2.1 考虑因素在选择合适的管道离心泵时，需要考虑以下因素： 1. 流量要求：根据需求确定泵的最大流量。

2. 扬程要求：根据需要确定泵的最大扬程。

3. 泵的种类：根据液体特性和使用环境选择合适的泵种类。

4. 泵的材质：根据液体性质选择合适的泵体和叶轮材质。

2.2 选型步骤1.确定流量要求和扬程要求。

2.根据流量和扬程要求，在泵的性能曲线上选择合适的工作点。

3.根据液体性质和使用环境，选择合适的泵种类和材质。

4.根据选型结果，确定具体型号和尺寸。

三、安装与调试3.1 安装前准备1.确定泵的安装位置，保证在安装过程中没有障碍物。

2.准备好所需的安装工具和材料。

3.检查电源供应是否符合要求，确保电压和频率与泵的要求相匹配。

3.2 安装步骤1.将泵体放置在安装位置，保证水平并用螺栓固定。

2.安装好电机和泵轴，注意连接的正确性和紧固度。

3.安装泵盖并安装轴封。

4.通过转动泵轴，确保泵体和电机间的传动系统灵活可靠。

3.3 调试与运行1.连接电源，根据电机的技术要求进行接线。

2.打开泵的出口阀门，用水充满泵体和吸管。

3.启动电机，观察泵的运行情况和液体的流动状态。

4.根据需要调整阀门开度，以满足流量和扬程的要求。

四、维护与保养4.1 日常维护1.定期检查泵的工作状态和液体流动情况。

2.清除泵体和叶轮上的杂物和污垢。

ISG型管道离心泵
ISG型管道泵概述：
ISG系列单级单吸立式离心泵是采用IS型离心泵之性能参数选用最先进的水力模型，按照国际标准ISO2858进行设计制造的，具有高效节能、噪声低、无泄漏、安装使用方便等优点。

根据使用温度、介质的不同派生出适用于热水、腐蚀性介质和石油化工产品的IRG、IHG、YG等系列产品。

电机功率在30kw以上的，设计为直联式和便拆式两种结构，便拆式即在电机、泵体不动的情况下，可将泵转子取出，大大降低了维修成本和劳动强度。

ISG型管道泵参数范围：
流量Q 1~1200m3/s
扬程H 8~150m
ISG型管道泵型号说明：
ISG50 160 (I)A(B)
ISG-泵类型
50－泵进出口直径（mm）
160－叶轮名义外径（mm）
I－流量分类
A(B)－叶轮经过第一次切割
ISG型管道泵结构型式：
ISG型号管道泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路中，外形紧凑，占地面积小。

ISG型管道泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。

40-160A 立式管道离心泵ISW ——卧式清水泵ISWR ——卧式清水泵ISWH ——卧式管道化工泵ISWY ——卧式管道油泵ISWD ——卧式低转速离心泵流量：5.6~720m ³/h扬程：5~125m最大工作压力：1.6MPa(200及以下口径)，1.0MPa(200及以上口径)设计参数：ISW 型系列泵为单级单吸卧式离心泵，该泵由电机、泵和底座三部分组成。

泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。

泵体和泵盖的部分是从叶轮北面出剖分的，即为后开门结构形式。

泵和电机同轴，为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，其中残余轴向力由电机内轴承受。

泵与电机直接，安装时无需校正，具有共同底座，采用JGD 型减震器进行隔振。

一、主要用途:1、ISW 卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T ≤80℃。

2、ISWR 卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR 型使用温度T ≤120℃。

3、lSWH 卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C ～+120℃。

4、lSWB 卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C ～+120℃。

二、卧式管道泵工作条件:1、吸入压力≤1．6MPa ，或泵系统最高工作压力 ≤1．6MPa ，即泵吸入口压力+泵扬程≤1．6MPa 、泵静压试验压力为2．5MPa ，订货时请注明系统工作压力。

泵系统工作压力大于泵型号流量扬程 转速 轴功率 配套功率 效率 汽蚀 泵口径（m 3/h ） （l/s ） （m ） （r/min ） （kw ） （kw ） （%） （m ） 进口出口 40-160A5.9 1.64 29 2900 1.2 1.5 39 2.3 40 401．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

ISG型管道离心泵
ISG型管道泵概述：
ISG系列单级单吸立式离心泵是采用IS型离心泵之性能参数选用最先进的水力模型，按照国际标准ISO2858进行设计制造的，具有高效节能、噪声低、无泄漏、安装使用方便等优点。

根据使用温度、介质的不同派生出适用于热水、腐蚀性介质和石油化工产品的IRG、IHG、YG等系列产品。

电机功率在30kw以上的，设计为直联式和便拆式两种结构，便拆式即在电机、泵体不动的情况下，可将泵转子取出，大大降低了维修成本和劳动强度.
ISG型管道泵参数范围:
流量Q 1～1200m3/s
扬程H 8～150m
ISG型管道泵型号说明：
ISG50 160 (I）A（B）
ISG-泵类型
50－泵进出口直径（mm）
160－叶轮名义外径（mm）
I－流量分类
A（B)－叶轮经过第一次切割
ISG型管道泵结构型式：
ISG型号管道泵为立式结构，进出口口径相同，且位于同一中心线上，可像阀门一样安装于管路中,外形紧凑，占地面积小。

ISG型管道泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。

IS离心泵型号概述及说明一、IS、IR型卧式单级单吸清水离心泵结构说明：单级离心泵 IS、IR型卧式单级单吸清水离心泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。

悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。

泵通过弹性联轴器由电动机直接驱动。

涡室、脚、进水法兰和出水法兰铸成一个整体。

二、IS、IR型卧式单级单吸清水离心泵装配与拆卸：泵在装配前应首先检壹零件有无影响装配的缺陷，并擦洗干净，方可进行装配。

1、予先可将各处的连接螺栓，丝堵等分别拧紧在相应的零件上。

2、予先可将0形密封圈、纸垫、毛毡等分别放置在相应的零件上。

3、予先可将密封环和填料、填料环、填料压盖等依次装到泵盖内。

4、将滚动轴承装到轴上，然后装到悬架内，再合上压盖，压紧滚动轴承，并在轴上套上连接螺栓。

5、将轴套装在轴上，再将泵盖装在悬架上，然后再将叶轮、止动垫围.叶轮螺母等装上并拧紧。

最后将上述组件装到泵体内，并拧紧泵体、泵盖上的连接螺栓。

在上述装配过程中，立式管道离心泵一些小件如平键、档油盘、档水?轴套内0形密封围等容易遣漏或装钳顺序，应特别注意。

泵拆卸顺序基本上可按装配顺序的反向进行。

安装泵安装的好坏对泵的运行和寿命有重要影响，所以安装和校正必须仔细进行。

泵的外形及安装尺寸。

1、安装和校正：1) 清除底座上的油腻和污垢，把底座放在地基上。

2) 用水平仪检查底座的水平度，允许用楔铁找平。

3) 用水泥浇灌底座和地脚螺栓孔眼。

4) 水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。

5) 清理底座的支持平面，水泵脚及电机脚的平面，并把水录和电机安装到底座上去。

6) 联轴器之间应保持一定的间隙，检查水泵轴和电机轴中心线是否一致，可用薄垫片调整使其同心。

立式离心泵测量联轴器的外园上下，左右的差刖不得超过0.1mm，两联轴器端面间隙一周上最大和最小的间咪差别不得超过0.3(mm2、安装说明：1) 泵的安装高度，管路的长度.直径、流速应符合计算，力求减少不必要的损失。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

卧式单级离心泵是一种卧式结构的管道离心泵，由于该泵拥有着不错的增压性能和远距离输送的能力，常被用在工业、农业以及城市水务系统中，而详细的了解卧式单级离心泵的规格型号参数表，将有助于用户在对卧式离心泵选择的时候提供很大的帮助，从而挑选出一款适合自己的优秀水泵。

为此，上海沈泉管道离心泵厂家就为大家来简单的讲解下这款卧式离心泵的规格型号参数。

ISW卧式单级离心泵指的是ISW型号的卧式管道离心泵，其中的ISW指的是其型号，W 代表的是卧式结构。

单级是指只有一个叶轮。

此款卧式泵的主要特点在于处理效率高、占地更省、维修方便、拆装和使用都十分的方便，是目前城市水务系统中比较常见的水泵之一。

该款泵可输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，对于介质中带有微颗粒的介质，可输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm。

扬程范围为7-150m，效率高可达85%。

适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。

ISW卧式单级离心泵参数表：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助大家。

若是大家还想了解更多内容，可通过站内对应产品详情页来加以了解，若是在阅读的过程中有不理解的都可以联系站内客服咨询。
