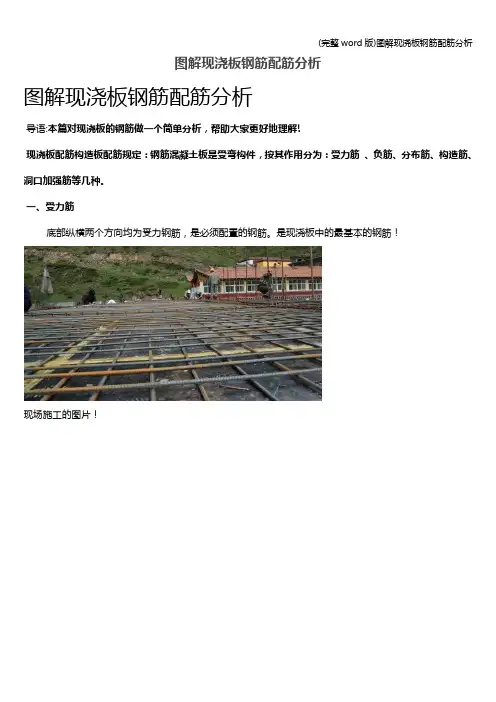

图解现浇板钢筋配筋分析
图解现浇板钢筋配筋分析
导语:本篇对现浇板的钢筋做一个简单分析，帮助大家更好地理解!

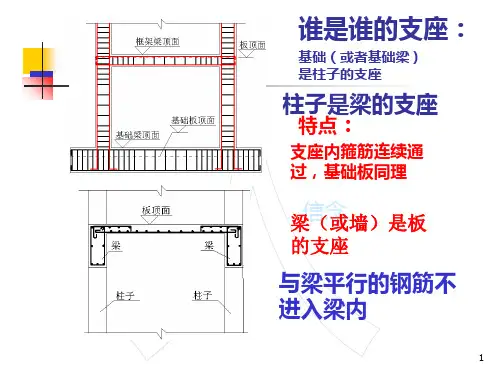

现浇板配筋构造板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：受力筋、负筋、分布筋、构造筋、洞口加强筋等几种。

一、受力筋
底部纵横两个方向均为受力钢筋，是必须配置的钢筋。

是现浇板中的最基本的钢筋！
现场施工的图片！
板厚较大时，还配置面层钢筋，（一般是双层双向！)负筋一般无面层筋时配置，分布筋与负筋垂直,与受力筋连接!
二、分布钢筋
它主要用来使作用在板面荷载能均匀地传递给受力钢筋；抵抗四季温度变化和混凝土收缩在垂直于板跨方向所产生的拉应力；同时还与受力钢筋绑扎在一起组合成骨架，防止受力钢筋在混凝土浇捣时的位移。

温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。

三、构造钢筋
如马凳筋（另外专题讲解！敬请关注!）、放射筋、洞口加强筋等，比较简单，主要是设计方考虑设置，
识图也比较简单！。

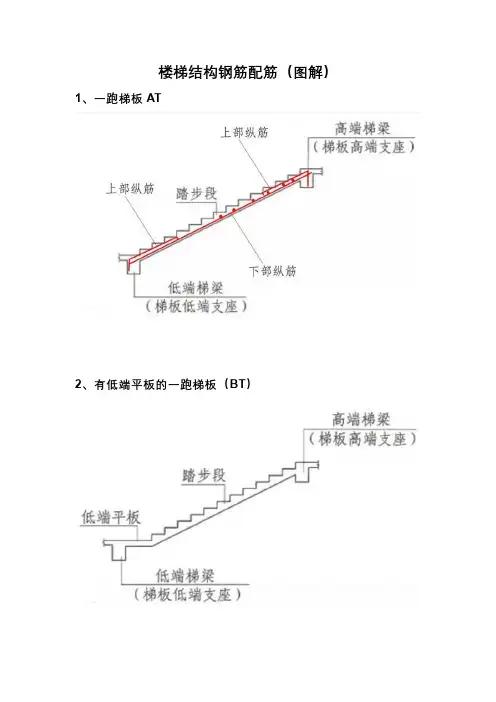

楼梯结构钢筋配筋（图解）1、一跑梯板AT
2、有低端平板的一跑梯板（BT）
3、有高端平板的一跑梯板（CT）
4、有低端和高端平板的一跑梯板DT
5、有中位平板的一跑梯板ET
6、有层间和楼层平台板的双跑楼梯（全部平板三边支承）FT
7、有层间和楼层平台板的双跑楼梯（层间平台板三边支承，另一端的梯板段单边支承）GT
8、一跑楼梯（低端楼梯梁上设滑动支座）ATa
9、一跑楼梯（低端楼梯梁挑板上设滑动支座）ATb
10、一跑楼梯（参与框架结构整体抗震计算）ATc
11、有高端平板的一跑梯板（低端梯梁上设滑动支座）CTa
12、有高端平板的一跑梯板（低端梯梁挑板上设滑动支座）CTb
13、梯梁TL、平台板PTB、梯柱TZ。

钢筋识图入门一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。

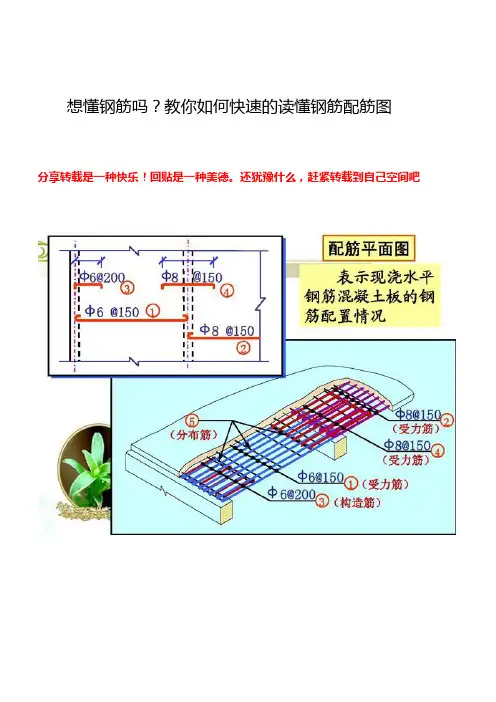

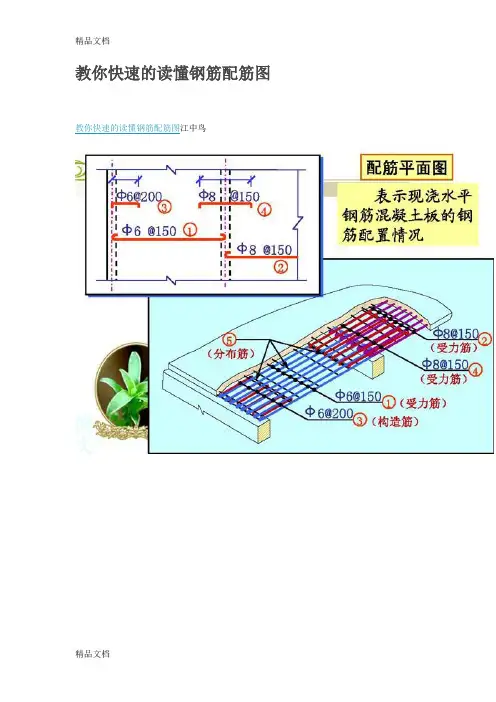

想懂钢筋吗？教你如何快速的读懂钢筋配筋图分享转载是一种快乐！回贴是一种美德。

还犹豫什么，赶紧转载到自己空间吧钢筋很简单的，就是那么几个东西，多多看看观察哈，未完待续，做完再给大家看接下来的！受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
