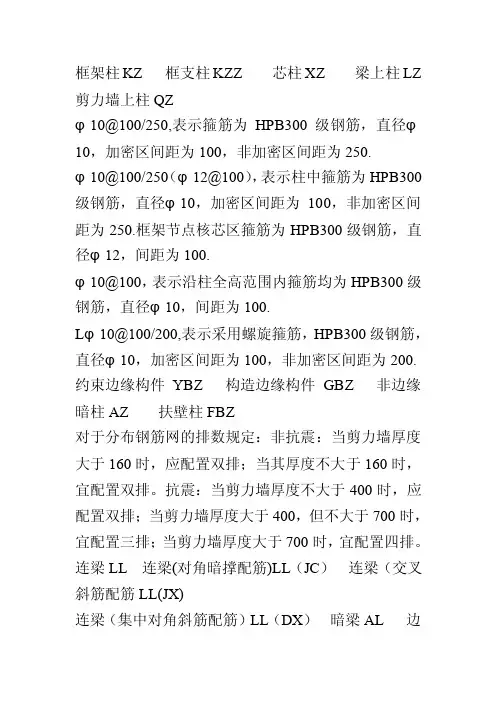

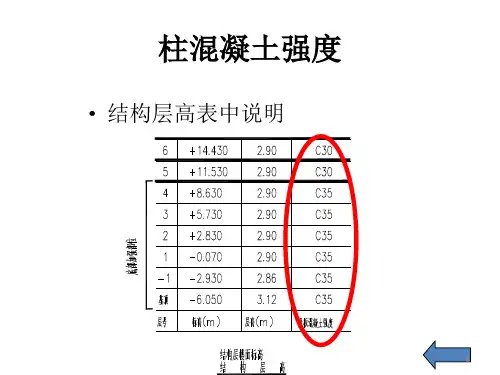

框架柱KZ 框支柱KZZ 芯柱XZ 梁上柱LZ 剪力墙上柱QZφ10@100/250,表示箍筋为HPB300级钢筋,直径φ10,加密区间距为100,非加密区间距为250.φ10@100/250(φ12@100),表示柱中箍筋为HPB300级钢筋,直径φ10,加密区间距为100,非加密区间距为250.框架节点核芯区箍筋为HPB300级钢筋,直径φ12,间距为100.φ10@100,表示沿柱全高范围内箍筋均为HPB300级钢筋,直径φ10,间距为100.Lφ10@100/200,表示采用螺旋箍筋,HPB300级钢筋,直径φ10,加密区间距为100,非加密区间距为200. 约束边缘构件YBZ 构造边缘构件GBZ 非边缘暗柱AZ 扶壁柱FBZ对于分布钢筋网的排数规定:非抗震:当剪力墙厚度大于160时,应配置双排;当其厚度不大于160时,宜配置双排。
抗震:当剪力墙厚度不大于400时,应配置双排;当剪力墙厚度大于400,但不大于700时,宜配置三排;当剪力墙厚度大于700时,宜配置四排。
连梁LL 连梁(对角暗撑配筋)LL(JC)连梁(交叉斜筋配筋LL(JX)连梁(集中对角斜筋配筋)LL(DX)暗梁AL 边框梁BKLN10@150,表示墙梁两个侧面纵筋对称配置为:HRB400级钢筋,直径φ10,间距为150.JD2 400×300 +3.100 314,表示2号矩形洞口,洞宽400,洞高300,洞口中心距本结构层楼面3100洞口每边补强钢筋为314.JD3 400×300 +3.100 ,表示3号矩形洞口,洞宽400,洞高300,洞口中心距本结构层楼面3100,洞口每边补强钢筋按构造配置。
JD4 800×300 +3.100 318/314,表示4号矩形洞口,洞宽800,洞高300,洞口中心距本结构层楼面3100,洞宽方向补强钢筋为318,洞高方向补强钢筋为314.JD5 1800×2100+1.800 620 φ8@150,表示5号矩形洞口,洞宽1800,洞高2100,洞口中心距本结构层楼面1800,洞口上下设补强暗梁,每边暗梁纵筋为620,箍筋为φ8@150.YD5 1000 1.800 620 φ8@150 216,表示5号圆形洞口,直径1000,洞口中心距本结构层楼面1800,洞口上下设补强暗梁,每边暗梁纵筋为620,箍筋为φ8@150,环向加强钢筋216.=300 OS:H18@200,V20@200DWQ2(①~⑥),bIS:H16@200,V18@200tb φ6@400@400双向表示2号外墙,长度范围为①~⑥之间,墙后为300;外侧水平贯通筋为18@200,竖向贯通筋为20@200;内侧水平贯通筋为16@200,竖向贯通筋为18@200;双向拉筋为φ6,水平间距为400,竖向间距为400.楼面框架梁KL 屋面框架梁WKL 框支梁KZL 非框架梁L 悬挑梁XL 井字梁JZL(××A)为一端有悬挑,(××B)为两段有悬挑,悬挑不计入跨数。
如何看懂配筋图WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、表示方法:⑴φ10@100/200(2) 表示为φ10 ,加密区间距100,非加密区间距200,全为。
⑵φ10@100/200(4) 表示为φ10 ,加密区间距100,非加密区间距200,全为。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,,非加密区间距150,。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的,每侧一根Φ22。

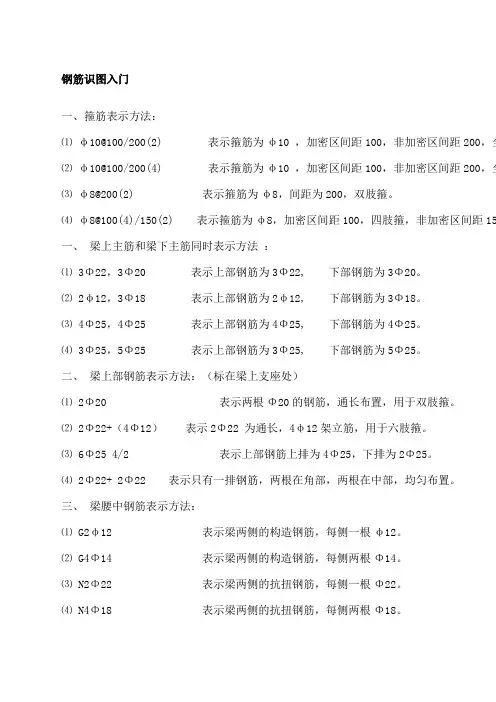

钢筋识图入门一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ2⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ256Φ25 4/26Φ25 4/26Φ25 4/2 □———————————□———————□———————————4Φ252Φ25300×700N4φ10KL7(3) 300×700表示框架梁7,有三跨,断面宽300,高700。

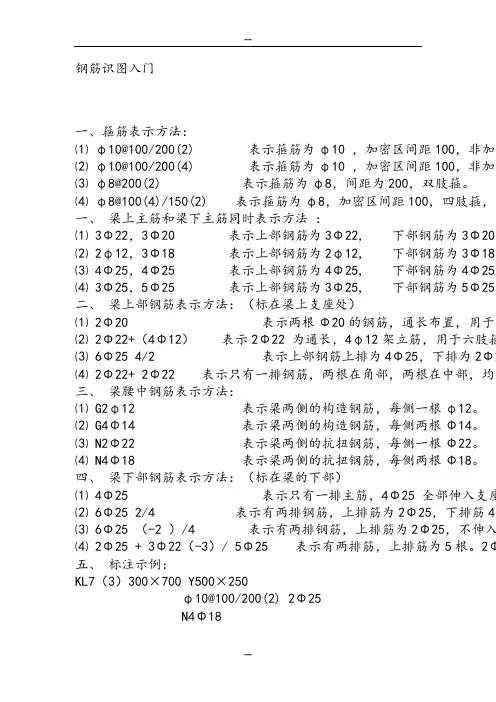

钢筋识图入门一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,全⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距15一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,3五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ256Φ25 4/26Φ25 4/26Φ25 4/2□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7,有三跨,断面宽300,高700。

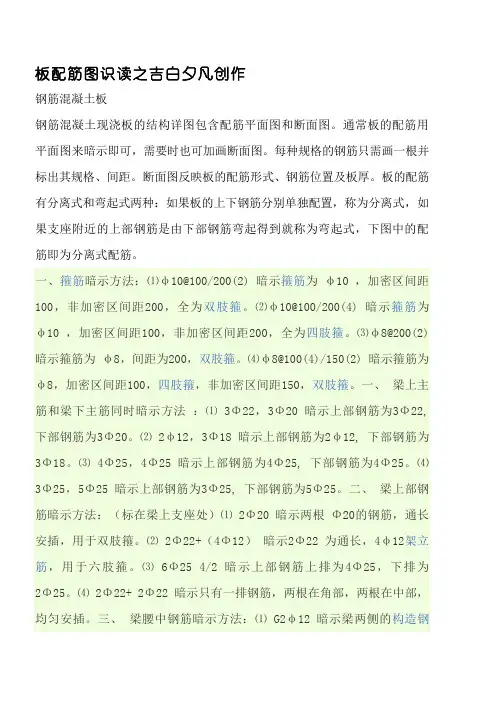

板配筋图识读之吉白夕凡创作钢筋混凝土板钢筋混凝土现浇板的结构详图包含配筋平面图和断面图。
通常板的配筋用平面图来暗示即可,需要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋暗示方法:⑴φ10@100/200(2) 暗示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 暗示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 暗示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 暗示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时暗示方法:⑴ 3Φ22,3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋暗示方法:(标在梁上支座处)⑴ 2Φ20 暗示两根Φ20的钢筋,通长安插,用于双肢箍。
⑵ 2Φ22+(4Φ12)暗示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋,两根在角部,两根在中部,均匀安插。
三、梁腰中钢筋暗示方法:⑴ G2φ12 暗示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 暗示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 暗示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 暗示梁两侧的抗扭钢筋,每侧两根Φ18。

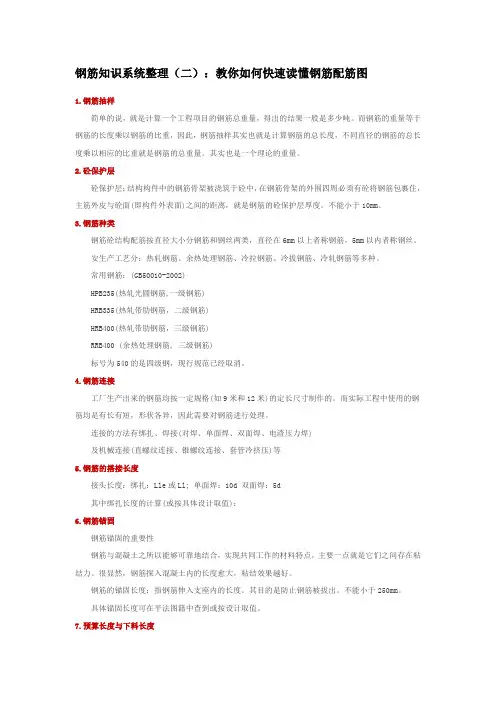

钢筋知识系统整理(二):教你如何快速读懂钢筋配筋图1.钢筋抽样简单的说,就是计算一个工程项目的钢筋总重量,得出的结果一般是多少吨。
而钢筋的重量等于钢筋的长度乘以钢筋的比重,因此,钢筋抽样其实也就是计算钢筋的总长度,不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。
其实也是一个理论的重量。
2.砼保护层砼保护层:结构构件中的钢筋骨架被浇筑于砼中,在钢筋骨架的外围四周必须有砼将钢筋包裹住,主筋外皮与砼面(即构件外表面)之间的距离,就是钢筋的砼保护层厚度。
不能小于10mm。
3.钢筋种类钢筋砼结构配筋按直径大小分钢筋和钢丝两类,直径在6mm以上者称钢筋,5mm以内者称钢丝。
安生产工艺分:热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。
常用钢筋:(GB50010-2002)HPB235(热轧光圆钢筋,一级钢筋)HRB335(热轧带肋钢筋,二级钢筋)HRB400(热轧带肋钢筋,三级钢筋)RRB400 (余热处理钢筋, 三级钢筋)标号为540的是四级钢,现行规范已经取消。
4.钢筋连接工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。
而实际工程中使用的钢筋均是有长有短,形状各异,因此需要对钢筋进行处理。
连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等5.钢筋的搭接长度接头长度:绑扎:Lle或Ll; 单面焊:10d 双面焊:5d其中绑扎长度的计算(或按具体设计取值):6.钢筋锚固钢筋锚固的重要性钢筋与混凝土之所以能够可靠地结合,实现共同工作的材料特点,主要一点就是它们之间存在粘结力。
很显然,钢筋探入混凝土内的长度愈大,粘结效果越好。
钢筋的锚固长度:指钢筋伸入支座内的长度。
其目的是防止钢筋被拔出。
不能小于250mm。
具体锚固长度可在平法图籍中查到或按设计取值。
7.预算长度与下料长度单根钢筋的预算长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)单根钢筋的下料长度:=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。
钢筋识图入门一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。
2Φ25伸入支座,五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700。
配筋图中钢筋的一般表示方法默认分类2010-01-09 09:47:43 阅读110 评论0 字号:大中小引用yushunfushan的配筋图中钢筋的一般表示方法、图线在配筋图中,钢筋应用比构件轮廓线粗的单线画出,钢筋的横断面用涂黑的圆点表示,不可见的钢筋用粗虚线、预应力钢筋用粗双点划线画出。
2、钢筋的编号为了便于识别,构件内的各种钢筋的编号采用阿拉伯数字,写在直径为6mm的细线圆中。
编号圆画在引出线的端部(图17-2、17-3)。
3、钢筋的种类代号在编号引出线的文字说明中,需用钢筋的种类代号标明该编号钢筋的等级种类。
种类代号是由直径符号变化来的,常用钢筋的代号列于表17-1中。
图17-3 钢筋的编号方式表17-1 常用钢筋代号与钢筋代号写在一起的还有该号钢筋的直径及在该构件中的根数或间距,如④。
4、保护层一般, 梁柱保护层厚度25~30mm,板保护层厚度10~15mm,保护层厚度在图上一般不需标注。
各种构件混凝土保护层厚度的具体要求可参见钢筋混凝土规范。
5、钢筋的图例构件中的钢筋,有直的、弯的、带钩的、不带钩的等,需要在图中表达清楚。
6、钢筋的画法在钢筋混凝土结构图中,钢筋的画法还要符合表17-2的规定。
表17-2 钢筋画法现浇混凝土板图12-4 现浇钢筋混凝土板配筋平面图如图17-2所示水平放置的现浇钢筋混凝土板,可只用配筋平面图表达(图17-4)。
中粗虚线表示的是板下支座(墙或梁)的不可见轮廓线。
①号钢筋是直径为6mm的一级钢筋,两端带有向上弯起的半圆弯钩,间距是150mm;②号钢筋直径8mm,间距150mm;③号钢筋是支座处的构造筋,在板的上层,直钩向下弯,直径6mm,间距200mm,伸入支座的部分用尺寸标出来;④号钢筋是中间支座的负弯矩钢筋,布置在板的上层,直钩向下弯,直径8mm,间距150mm,跨过支座的长度用尺寸标出来。
由于分布筋一般都是直筋,其作用是固定受力筋和构造筋的位置,习惯上,不需计算,施工时根据具体情况放置,一般是ø4~ø6,@250~300,所以现浇钢筋混凝土板的配筋平面图中,可不画出分布筋。
框架梁配筋图、板配筋图识读(2012-06-14 16:52)
分享到: 0
标签:框架梁配筋图、板配筋图分类:工程识图
看下图学习框架梁配筋图识读方法
(图89框梁配筋图)
平面图表示梁的配筋,如KL1300X650 Φ6-100/200(4)4Φ25,表示一号框架梁共有6跨,截面尺寸为300mmX650mm,通长筋上下均为4根HRB335级直径为25mm的钢筋,箍筋为HPB235级直径为6mm、加密区间距为100mm,非加密区为200mm。
剖面图表示出梁的截面尺寸。
腰筋与拉筋:当腹板高大于等于450mm时,应在梁的两侧沿梁高每隔不大于200mm处,各设一根直径不小于10mm的腰筋,并用拉筋联系,拉筋间距一般取箍筋的2倍。
如2-2中2Φ14 Φ8-400表示腰筋为2Φ14,拉筋为Φ8-400。
图90框架梁截面图)
板配筋图识读
看下图学习板配筋图识读方法
(图91板配筋图)
图中上铁共有5种不同类型,下铁随板跨配置不同直径及间距的钢筋,如1、2轴跨间板后h为100mm,下铁沿纵向为HPB235级直径为8mm、间距为200mm的钢筋,横向为HPB235级直径为10mm、间距为100mm的钢筋;分布筋均为HPB235级直径为6mm、间距为250mm 的钢筋。
钢筋识图入门一、箍筋表示方法:⑴ φ10@100/200(2)表示箍筋为φ10 ,加密区间距100,非加密区间距200,⑵ φ10@100/200(4)表示箍筋为φ10 ,加密区间距100,非加密区间距200,⑶ φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷ φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25表示有两排筋,上排筋为5根。
2Φ25伸入支座,五、标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ256Φ25 4/26Φ25 4/26Φ25 4/2 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7,有三跨,断面宽300,高700。
Y500×250表示梁下加腋,宽500,高250。
N4Φ18表示梁腰中抗扭钢筋。
φ10@100/200(2) 2Φ25 表示箍筋和架立筋。
-0.100 表示梁上皮标高。
N2B12指梁的两个侧面共配2根12的受扭纵向筋(腰筋),每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋(腰筋),每侧各配一根.N是受扭筋的意思,G是构造筋的意思!没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。
其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算类似首跨钢筋计算四、悬臂跨钢筋计算1、主筋软件配合03G101-1,在软件中主要有六种形式的悬臂钢筋,如下图所示这里,我们以2#、5#及6#钢筋为例进行分析:2#钢筋—悬臂上通筋=(通跨)净跨长+梁高+次梁宽度+钢筋距次梁内侧50mm起弯5#钢筋—上部下排钢筋=Ln/4+支座宽+0.75L6#钢筋—下部钢筋=Ln--保护层+15d2、箍筋(1)、如果悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,如果没有发生变截面的情况,我们只需在“截面”输入其端部尺寸即可。
(2)、悬臂梁的箍筋根数计算时应不减去次梁的宽度;根据修定版03G101-1的66页第二节其他梁一、非框架梁在03G101-1中,对于非框架梁的配筋简单的解释,与框架梁钢筋处理的不同之处在于1、普通梁箍筋设置时不再区分加密区与非加密区的问题;2、下部纵筋锚入支座只需12d;3、上部纵筋锚入支座,不再考虑0.5Hc+5d的判断值。
未尽解释请参考03G101-1说明。
二、框支梁1、框支梁的支座负筋的延伸长度为Ln/3;2、下部纵筋端支座锚固值处理同框架梁;3、上部纵筋中第一排主筋端支座锚固长度=支座宽度-保护层+梁高-保护层+Lae,4、梁中部筋伸至梁端部水平直锚,再横向弯折15d;5、箍筋的加密范围为≥0.2Ln1≥1.5hb;7、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
第二章剪力墙在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;3、剪力墙在立面上有各种洞口;4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;5、墙柱有各种箍筋组合;6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。
需要计算的工程量第一节剪力墙墙身一、剪力墙墙身水平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae 内侧钢筋长度=墙长-保护层+弯折暗拄与墙身相平水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度=墙长-保护层内侧钢筋=墙净长+锚固长度(弯锚、直锚)B、外侧钢筋不连续通过外侧钢筋长度=墙长-保护层+0.65Lae内侧钢筋长度=墙净长+锚固长度(弯锚、直锚)水平钢筋根数=层高/间距+1(暗梁、连梁墙身水平筋照设)注意:如果剪力墙存在多排垂直筋和水平钢筋时,其中间水平钢筋在拐角处的锚固措施3、剪力墙墙身有洞口时端拄突出墙当剪力墙墙身有洞口时,墙身水平筋在洞口左右两边截断,分别向下弯折15二、剪力墙墙身竖向钢筋1、首层墙身纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙身纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙身纵筋长度=层净高+顶层锚固长度墙身竖向钢筋根数=墙净长/间距+1(墙身竖向钢筋从暗柱、端柱边50mm开始布置)中间层无变截面顶层内墙4、剪力墙墙身有洞口时,墙身竖向筋在洞口上下两边截断,分别横向弯折15d。
三、墙身拉筋1、长度=墙厚-保护层+弯钩(弯钩长度=11.9+2*D)2、根数=墙净面积/拉筋的布置面积注:墙净面积是指要扣除暗(端)柱、暗(连)梁,即墙面积-门洞总面积-暗柱剖面积拉筋的面筋面积是指其横向间距×竖向间距。
例:(8000*3840)/(600*600)第二节剪力墙墙柱一、纵筋1、首层墙柱纵筋长度=基础插筋+首层层高+伸入上层的搭接长度2、中间层墙柱纵筋长度=本层层高+伸入上层的搭接长度3、顶层墙柱纵筋长度=层净高+顶层锚固长度注意:如果是端柱,顶层锚固要区分边、中、角柱,要区分外侧钢筋和内侧钢筋。
因为二、箍筋:依据设计图纸自由组合计算。
第三节剪力墙墙梁一、连梁1、受力主筋顶层连梁主筋长度=洞口宽度+左右两边锚固值Lae中间层连梁纵筋长度=洞口宽度+左右两边锚固值Lae2、箍筋顶层连梁,纵筋长度范围内均布置箍筋即N=(LAE-100/150+1)*2+(洞口宽-50*2)中间层连梁,洞口范围内布置箍筋,洞口两边再各加一根即N=(洞口宽-50*2)/二、暗梁1、主筋长度=暗梁净长+锚固2、箍筋第三章柱KZ钢筋的构造连接第一章基础层一、柱主筋基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+Max{10D,200mm}二、基础内箍筋基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动。
一般是第二章中间层一、柱纵筋1、 KZ中间层的纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度二、柱箍筋1、KZ中间层的箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距-103G101-1中,关于柱箍筋的加密区的规定如下1)首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3;上部取Max 2)首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,H 第三节顶层顶层KZ因其所处位置不同,分为角柱、边柱和中柱,也因此各种柱纵筋的顶层锚固各一、角柱角柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么角柱顶层钢筋锚固值是如何考虑a、内侧钢筋锚固长度为直锚(≧Lae):梁高-保护层b、外侧钢筋锚固长度为柱顶部第一层:≧梁高-保护层+柱宽-保护层+8d注意:在GGJ V8.1中,内侧钢筋锚固长度为弯锚(≦Lae):梁高-保锚(≧Lae):梁高-保护层二、边柱边柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么边柱顶层钢筋锚固值是如何考虑边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固:a、内侧钢筋锚固长度为弯锚(≦Lae):梁高-保护层+12db、外侧钢筋锚固长度为:≧1.5Lae注意:在GGJ V8.1中,内侧钢筋锚固长度为弯锚(≦Lae):梁高-保护层+12(≧Lae):梁高-保护层外侧钢筋锚固长度=Max{1.5Lae ,梁高-保护层+柱宽-保护三、中柱中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么中柱顶层钢筋锚固值是如何考虑中柱顶层纵筋的锚固长度为弯锚(≦Lae):梁高-保护层+12d注意:在GGJ V8.1中,处理同上。
