怎样看懂钢筋配筋图

想懂钢筋吗？教你如何快速的读懂钢筋配筋图
分享转载是一种快乐！回贴是一种美德。

还犹豫什么，赶紧转载到自己空间吧
或邇筋邑法
说明
在平面图中配置钢筋时，底层钢
筋弯钩应向上或向左，顶层钢筋则
向下或向右。

配双层钢筋的墙体，在配筋立
面图中，远直钢筋的弯钩应向上
或向左，而近页钢筋则向下或向
不能表示清楚钢筋
图外面增加钢筋大
受压构件的配筋:
（1）纵向受力钢筋（2）箍筋
作用忒
一协助混凝土承受压力■以减小构
件尺寸;
二承受可能的弯矩，以及混凝土收
缩和度变形引起的拉应力:
三防止构件突然的脆性破坏。

图1构件中钢筋的名称
2 Φ10架立筋
钢筋混教土梁
8 8 @2Og
ffl⅞—
2 Φ20 受力®5\ 2$ 20 弯起
受力筋
受力筋一承受拉、压力的钢筋。

鐘施一承受一部分斜拉应力.并固定受力筋的位置，多用于梁和柱内。

架立筋一在梁中用于固定箍筋位置,构成梁内的钢筋骨架。

如何看懂配筋图WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。

通常板的配筋用平面图来表示即可，必要时也可加画断面图。

每种规格的钢筋只需画一根并标出其规格、间距。

断面图反映板的配筋形式、钢筋位置及板厚。

板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。

一、表示方法：⑴φ10@100/200(2) 表示为φ10 ，加密区间距100，非加密区间距200，全为。

⑵φ10@100/200(4) 表示为φ10 ，加密区间距100，非加密区间距200，全为。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，，非加密区间距150，。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的，每侧一根Φ22。

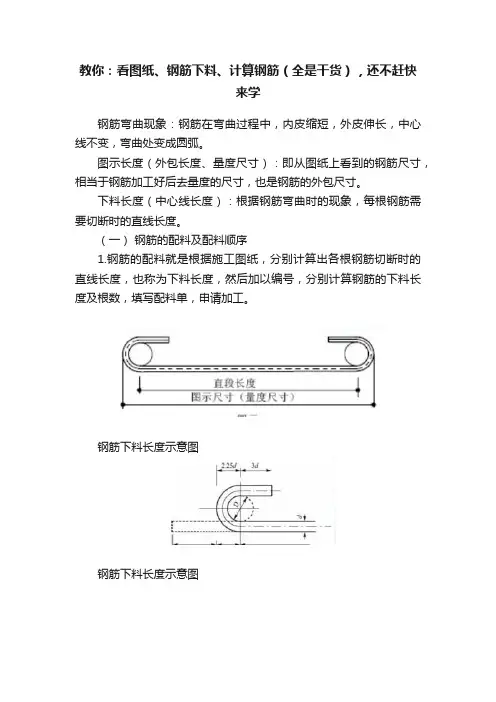

教你：看图纸、钢筋下料、计算钢筋（全是干货），还不赶快来学钢筋弯曲现象：钢筋在弯曲过程中，内皮缩短，外皮伸长，中心线不变，弯曲处变成圆弧。

图示长度（外包长度、量度尺寸）：即从图纸上看到的钢筋尺寸，相当于钢筋加工好后去量度的尺寸，也是钢筋的外包尺寸。

下料长度（中心线长度）：根据钢筋弯曲时的现象，每根钢筋需要切断时的直线长度。

（一）钢筋的配料及配料顺序1.钢筋的配料就是根据施工图纸，分别计算出各根钢筋切断时的直线长度，也称为下料长度，然后加以编号，分别计算钢筋的下料长度及根数，填写配料单，申请加工。

钢筋下料长度示意图钢筋下料长度示意图钢筋下料长度示意图钢筋加工牌钢筋配料单2.施工图中注明的钢筋尺寸是钢筋的外轮廓尺寸(即从钢筋的外皮到外皮量得的尺寸)，称为钢筋的外包尺寸，在钢筋制备安装后，也是按外包尺寸验收。

3.钢筋在制备前是按直线下料，如果下料长度按外包尺寸总和进行计算，则加工后钢筋的尺寸必然大于设计要求的外包尺寸，这是因为钢筋在弯曲时，外皮伸长，内皮缩短而中心轴线长度不变。

因此，只有按中心线长度来下料制备，才能使钢筋外包尺寸符合设计要求。

注意：在配料表中需标出每根钢筋的下料长度。

下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。

钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。

也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。

因此，钢筋的下料长度就是指相应钢筋的中心线长。

实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，我们在进行下料长度计算时，对这些因素都应该考虑。

钢筋的配料顺序：从整体上看钢筋的配料应按照先使用、先配料，先重要、后次要，自下而上的配料顺序进行。

如：基础→柱→主梁→次梁→板→二层柱→主梁→次梁→板→……对于具体构件来说：板：板中受力筋→支座负弯矩→分布筋；梁：受拉区受力筋→受压区受力筋→架立筋、构造筋→支座负弯筋→箍筋；基础、柱：基础底板筋→预埋插铁→柱受力筋→柱箍筋→柱预埋铁件。

钢筋识图入门一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ2⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/2 □———————————□———————□———————————4Φ252Φ25300×700N4φ10KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。

钢筋识图入门一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距15一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/2□———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700表示框架梁7，有三跨，断面宽300，高700。

一、箍筋表示方法：⑴ φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

下排筋5Φ25，通长布置。

板配筋图识读之吉白夕凡创作钢筋混凝土板钢筋混凝土现浇板的结构详图包含配筋平面图和断面图。

通常板的配筋用平面图来暗示即可，需要时也可加画断面图。

每种规格的钢筋只需画一根并标出其规格、间距。

断面图反映板的配筋形式、钢筋位置及板厚。

板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。

一、箍筋暗示方法：⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时暗示方法：⑴ 3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋暗示方法：（标在梁上支座处）⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍。

⑵ 2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插。

三、梁腰中钢筋暗示方法：⑴ G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18。

钢筋知识系统整理（二）：教你如何快速读懂钢筋配筋图1.钢筋抽样简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。

而钢筋的重量等于钢筋的长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢筋的总长度，不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。

其实也是一个理论的重量。

2.砼保护层砼保护层：结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，主筋外皮与砼面(即构件外表面)之间的距离，就是钢筋的砼保护层厚度。

不能小于10mm。

3.钢筋种类钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径在6mm以上者称钢筋，5mm以内者称钢丝。

安生产工艺分：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。

常用钢筋：(GB50010-2002)HPB235(热轧光圆钢筋,一级钢筋)HRB335(热轧带肋钢筋，二级钢筋)HRB400(热轧带肋钢筋，三级钢筋)RRB400 (余热处理钢筋, 三级钢筋)标号为540的是四级钢，现行规范已经取消。

4.钢筋连接工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。

而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。

连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等5.钢筋的搭接长度接头长度：绑扎：Lle或Ll; 单面焊：10d 双面焊：5d其中绑扎长度的计算(或按具体设计取值)：6.钢筋锚固钢筋锚固的重要性钢筋与混凝土之所以能够可靠地结合，实现共同工作的材料特点，主要一点就是它们之间存在粘结力。

很显然，钢筋探入混凝土内的长度愈大，粘结效果越好。

钢筋的锚固长度：指钢筋伸入支座内的长度。

其目的是防止钢筋被拔出。

不能小于250mm。

具体锚固长度可在平法图籍中查到或按设计取值。

7.预算长度与下料长度单根钢筋的预算长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)单根钢筋的下料长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。
