用PLC实现三相异步电动机的正反转控制电路教学设计方案

用PLC实现三相异步电动机的正反转控制电路一、学情分析学生上学期以开始学习电力拖动，因此对于简单的继电器接触器控制回路的分析基本无大碍。

但学习程度参差不齐，学习能力一般，虽然学生对PLC技术的学习具有一定的兴趣，但这种兴趣不够稳定，需要教师创设适度的情境，适时地激发。

二、学习任务分析本节内容是中国劳动社会保障出版社瞿彩萍主编的《PLC应用技术(三菱)》第三单元中任务二的内容，在教材的P58~P59中。

其主要内容包括继电器接触器控制系统转换到PLC控制系统的方法、操作SWOPC-FXGP/WIN-C编程软件和对PLC的读写、电路块串、并联指令、堆栈指令和程序的优化。

三相异步电动机的正反转控制电路是简单的继电器控制系统，该系统可以反应PLC梯形图转换的方法、规则和注意事项。

本节内容属于新授课，分为三课时完成，以下为第一课时内容。

要求学生会按照PLC控制电路的设计顺序对继电器接触接器控制电路进行设计，并利用THPLC可编程控制器完成调试。

同时，通过对本节内容的学习，让学生将逐步养成严谨求实，合作创新的科学态度，为继续学习和发展奠定方法基础。

三、教材目标依据维修电工类专业《PLC应用技术（三菱）》的教学基本要求，结合教学内容的逻辑顺序和08机电班学生的认知水平和思维发展水平，从以下三方面制定本节课的教学目标：知识目标和能力目标（1）会列出I/0分配表、PLC接线图、梯形图和指令表（2）能熟练操作SWOPC-FXGP/WIN-C编程软件和对PLC的读写方法和过程(1)会根据学习目标，阅读教材(2)会对简单继电接触控制电路进行PLC控制电路转换(3)学会类比、比较和归纳总结学习方法情感态度和价值观（1）在学习过程中，感受学习PLC的乐趣，激发学习兴趣；（2）在合作学习过程中，学会合作，形成合作精神和竞争意识；（3）通过规范解题步骤，帮助学生养成严谨求实的科学态度。

依据教学基本要求和本节课的教学目标以及对学生现有的知识基础和理解水平对于本节课的教学重点和难点定为：继电器接触器控制系统转换到PLC控制系统既PLC的编程。

PLC控制三相异步电动机正反转设计摘要本论文文设计了三相异步电动机的PLC控制电路，就是三相异步电动机的正反转控制，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点。

非常实用。

三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。

本文研究的这个系统的控制是采用PLC的编程语言----梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。

关键词：PLC 三相异步电动机可编程控制梯形图武汉职业技术学院毕业设计（论文）引言 (1)第一章三相异步电动机基础 (2)1.1三相异步电动机的基本结构 (2)1.1.1 三相异步电动机定子 (2)1.1.2三相异步电动机转子 (3)1.2三相异步电动机的工作原理 (3)1.3三相异步电动机的正反转工作过程 (4)1.3.1 三相异步电动机的原理 (4)1.3.2 三相异步电动机的制动 (4)第二章 PLC基础的知识 (5)2.1关于PLC的定义 (5)2.2PLC与继电器控制的区别 (5)2.3PLC的工作原理 (5)第三章三相异步电动机的PLC控制 (7)3.1三相异步电机的正反转PLC控制 (7)3.2PLC定时器控制电动机正反转互锁的设计 (9)3.2.1 PLC定时器控制电动机正反转电路的主接线图 (9)3.2.2 PLC定时器控制三相异步电动机正反转的梯形图 (10)3.2.3定时器控制电动机正反转的指令表程序 (11)3.2.4 PLC的I/O分配 (11)3.2.5 实体框形图 (12)3.3三相异步电动机使用PLC控制优点 (13)结论 (13)参考文献 (14)致谢 (15)引言三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。

课程设计说明书设计课题：PLC三相异步电动机正反转控制电路设计专业班级：2015级机械设计制造及其自动化（机电方向）学生姓名:指导教师：设计时间： 2017.12.21-2017.12.27 呼伦贝尔学院矿业学院现代电气控制及PLC应用技术课程设计任务书二、设计要求：、设计系统的PLC外部接线图2、系统的操作面板3、设计好顺序功能图、系统的T形图5、按照要求书写课程设计报告所需仪器设备：实验室有EL型PLC实验系统4套，FX2N系列实验装置相关的软件。

成果验收形式：指导教师：孙涛揭慧2017年12月25日矿业学院PLC课程设计成绩评定表专业：机械设计制造及其自动化（机电方向）班级：2班2017年12月25日摘要生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转。

由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。

本文设计系统的控制是采用PLC的编程语言——梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。

关键词：三相异步电动机；PLC；可编程控制；梯形图目录摘要 (I)引言 (1)1 PLC基础的知识 (2)1.1 关于PLC的定义 (2)1.2 PLC的工作原理 (2)1.3 PLC的应用领域 (3)1.4 PLC的发展趋势 (4)2 三相异步电动机的PLC控制 (5)2.1三相异步电动机正反转控制电路的特点 (5)2.1.1 三相异步电动机正反转控制电路的主控制电路 (5)2.1.2 按钮接触器联锁的正反转控制电路特点及应用分析 (5)2.2 交流接触器的正反转自动控制线路工作过程 (6)2.3 PLC的选择 (7)2.4三相异步电动机使用PLC控制优点 (7)2.5 输入输出定义 (7)2.6 输入输出接线图 (8)结论 (10)参考文献 (11)致谢 (12)引言电动机的正反转控制大量应用于工业生产当中，而快速准确安全的控制更能够保证生产的安全可靠和产品的品质。

杭州第一技师学院教案首页授课日期 2012.09.13（5-7）教案审批课题名称 课题一 用PLC 实现三相异步电动机的正反转控制一、教学目的1、进一步了解PLC 在电气控制系统中的应用。

2、学会PLC 编程的基本方法3、熟练操作SWOPC-FXGP/WIN-C 编程软件4、培养学生分析问题，解决问题和技术创新的能力二、重点、难点及处理方法1、重点：利用基本指令编写应用程序，实现三相异步电动机正反转控制。

2、难点：三相异步电动机正反转PLC 控制外部线路的连接及程序的设计与调试。

3、处理方法：一体化教学、任务驱动型教学、分组讨论教学及多媒体教学三、教具多媒体四、课时分配3课时：1.、创设情境，任务驱动（5分钟）2、任务分析，动画模拟（15分钟）3、任务实施，逐层突破（80分钟）4、技能扩展，故障分析（20分钟）5、反思总结，知识内化（10分钟）6、拓展延伸，自主探究（5分钟）五、作业1、用PLC 实现工作台自动往复循环控制，请写出实现该控制功能的I/O 分配表，PLC 接线图、梯形图和语句指令表。

七、课后小结此教案在2012年杭州市高级技工学校教学设计评选中荣获一等奖 评比中获得 奖六、教学过程（一）组织教学检查学生出勤情况检查学生课前准备情况检查学生劳保用品穿戴情况（二）安全教学1、安全用电教育2、仪器仪表使用安全教育3、设备使用和维护安全教育4、工具使用及操作安全教学（三）课题实施过程时间分配教学内容教学方法教学手段板书教学过程一、创设情境，任务驱动（5分钟）1. 创设情境播放一段工业生产视频（如正反转在机床中的应用），让学生了解三相异步电动机正反转的应用，从而引发思考。

<设计意图>这种导入方法来自生产实际，形象、生动，激发学生给予要去探求新知的欲望。

2. 任务呈现利用演示实验的动画展示，教师向学生分配教学任务，明确本次课的教学目标，使他们在原有知识的基础上对新任务产生期望，提高学习效率。

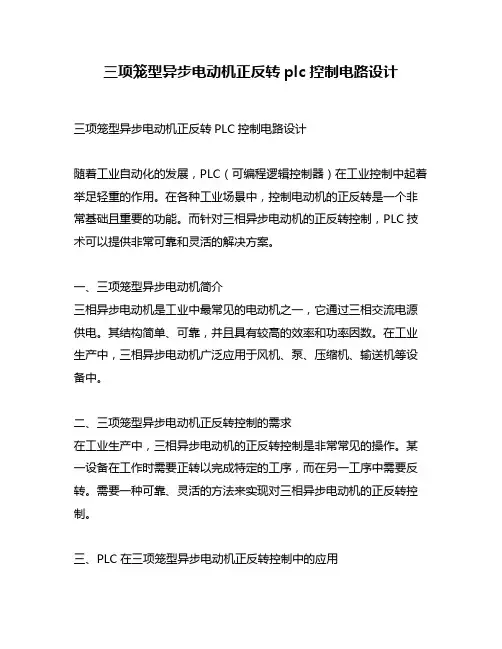

三项笼型异步电动机正反转plc控制电路设计三项笼型异步电动机正反转PLC控制电路设计随着工业自动化的发展，PLC（可编程逻辑控制器）在工业控制中起着举足轻重的作用。

在各种工业场景中，控制电动机的正反转是一个非常基础且重要的功能。

而针对三相异步电动机的正反转控制，PLC技术可以提供非常可靠和灵活的解决方案。

一、三项笼型异步电动机简介三相异步电动机是工业中最常见的电动机之一，它通过三相交流电源供电。

其结构简单、可靠，并且具有较高的效率和功率因数。

在工业生产中，三相异步电动机广泛应用于风机、泵、压缩机、输送机等设备中。

二、三项笼型异步电动机正反转控制的需求在工业生产中，三相异步电动机的正反转控制是非常常见的操作。

某一设备在工作时需要正转以完成特定的工序，而在另一工序中需要反转。

需要一种可靠、灵活的方法来实现对三相异步电动机的正反转控制。

三、PLC在三项笼型异步电动机正反转控制中的应用PLC作为工业控制中的重要设备，其灵活性和可编程性使得它成为实现三相异步电动机正反转控制的理想选择。

通过合理的程序设计和电路连接，PLC可以实现对三相异步电动机的正反转控制，并且能够在工业生产中稳定可靠地运行。

四、三项笼型异步电动机正反转PLC控制电路设计1. 电机接线部分需要将三相异步电动机接入PLC输出模块的继电器中。

具体连接方式为：A相接入NO（常开）继电器点位，B相接入NC（常闭）继电器点位，C相直接接地。

这样，在PLC的控制下，可以实现对电机的正反转控制。

2. 信号输入部分接下来，需要设计信号输入部分，用于控制电机的正反转。

可以使用按钮开关作为信号输入装置，通过PLC的输入模块接收信号。

设计上可以包括正转按钮、反转按钮以及紧急停止按钮。

3. PLC程序设计在PLC中编写逻辑控制程序，根据信号输入和电机接线设计，实现对电机的正反转控制。

具体包括根据按钮信号控制继电器的通断，从而控制电机的启停和正反转。

五、总结及个人观点通过PLC实现对三相异步电动机的正反转控制，具有灵活可靠、稳定运行的优势。

plc三相异步电动机正反转控制电路PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备，而三相异步电动机则是工业中常用的电动机类型之一。

在工业生产中，正反转控制电路是对三相异步电动机进行控制的基本需求之一。

本文将详细介绍PLC三相异步电动机正反转控制电路的原理和实现方法。

一、PLC三相异步电动机正反转控制电路的原理三相异步电动机是一种常见的工业电动机，其正反转控制是工业生产过程中最基本的控制需求之一。

PLC作为一种灵活可编程的控制器，可以实现对三相异步电动机的正反转控制。

PLC三相异步电动机正反转控制电路的原理如下：1. 通过PLC控制输出信号，将其连接到三相异步电动机的控制回路中。

2. 通过PLC程序编写，对输出信号进行逻辑控制，实现正反转控制。

3. 根据控制信号的不同，调整电动机的相序和频率，使其实现正转或反转。

二、PLC三相异步电动机正反转控制电路的实现方法PLC三相异步电动机正反转控制电路的实现方法主要包括以下几个步骤：1. 硬件连接：将PLC的输出端口与三相异步电动机的控制回路连接起来，确保信号可以正常传输。

具体连接方式根据PLC设备和电动机的接口类型而定，一般包括连接线路和插头等。

2. PLC程序设计：通过PLC的编程软件，编写控制程序实现正反转功能。

PLC的编程软件一般采用图形化编程语言，如梯形图（Ladder Diagram）、功能块图（Function Block Diagram）等。

在程序中，需要根据输入信号的状态判断电动机的运行状态，并根据需要输出控制信号实现正转或反转。

3. 电动机控制逻辑设计：根据具体的控制需求，设计电动机的控制逻辑。

一般而言，通过判断电动机的启动信号、停止信号和反转信号的状态，来实现对电动机的正反转控制。

例如，当启动信号为1时，输出正转信号；当停止信号为1时，输出停止信号；当反转信号为1时，输出反转信号。

通过逻辑组合和判断，实现电动机的正反转控制。

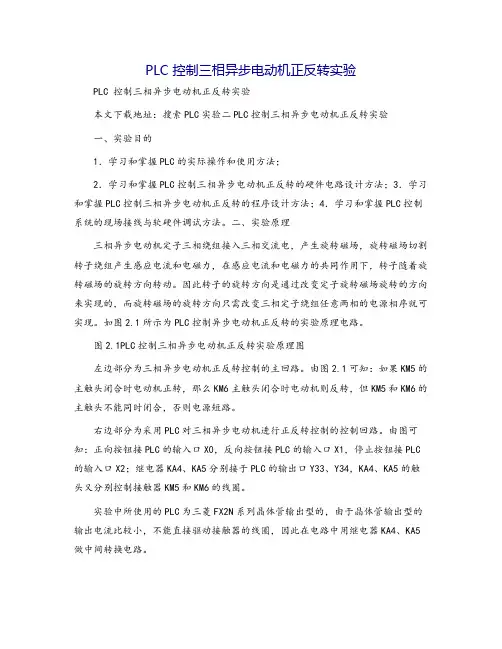

PLC 控制三相异步电动机正反转实验PLC 控制三相异步电动机正反转实验本文下载地址：搜索PLC实验二PLC控制三相异步电动机正反转实验一、实验目的1．学习和掌握PLC的实际操作和使用方法；2．学习和掌握PLC控制三相异步电动机正反转的硬件电路设计方法；3．学习和掌握PLC控制三相异步电动机正反转的程序设计方法；4．学习和掌握PLC控制系统的现场接线与软硬件调试方法。

二、实验原理三相异步电动机定子三相绕组接入三相交流电，产生旋转磁场，旋转磁场切割转子绕组产生感应电流和电磁力，在感应电流和电磁力的共同作用下，转子随着旋转磁场的旋转方向转动。

因此转子的旋转方向是通过改变定子旋转磁场旋转的方向来实现的，而旋转磁场的旋转方向只需改变三相定子绕组任意两相的电源相序就可实现。

如图2.1所示为PLC控制异步电动机正反转的实验原理电路。

图2.1PLC控制三相异步电动机正反转实验原理图左边部分为三相异步电动机正反转控制的主回路。

由图2.1可知：如果KM5的主触头闭合时电动机正转，那么KM6主触头闭合时电动机则反转，但KM5和KM6的主触头不能同时闭合，否则电源短路。

右边部分为采用PLC对三相异步电动机进行正反转控制的控制回路。

由图可知：正向按钮接PLC的输入口X0，反向按钮接PLC的输入口X1，停止按钮接PLC 的输入口X2；继电器KA4、KA5分别接于PLC的输出口Y33、Y34，KA4、KA5的触头又分别控制接触器KM5和KM6的线圈。

实验中所使用的PLC为三菱FX2N系列晶体管输出型的，由于晶体管输出型的输出电流比较小，不能直接驱动接触器的线圈，因此在电路中用继电器KA4、KA5做中间转换电路。

在KM5和KM6线圈回路中互串常闭触头进行硬件互锁，保证软件错误后不致于主回路短路引起断路器自动断开。

电路基本工作原理为：合上QF1、QF5，给电路供电。

当按下正向按钮，控制程序要使Y33为1，继电器KA4线圈得电，其常开触点闭合，接触器KM5的线圈得电，主触头闭合，电动机正转；当按下反向按钮，控制程序要使Y34为1，继电器KA5线圈得电，其常开触点闭合，接触器KM6的线圈得电，主触头闭合，电动机反转。

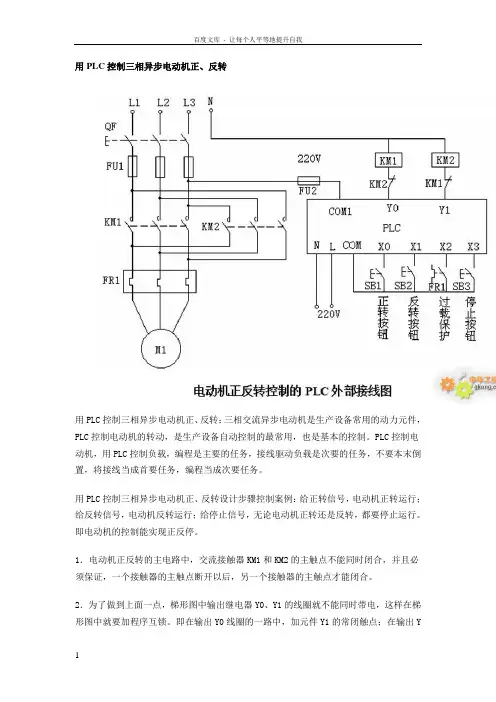

用PLC控制三相异步电动机正、反转用PLC控制三相异步电动机正、反转：三相交流异步电动机是生产设备常用的动力元件，PLC控制电动机的转动，是生产设备自动控制的最常用，也是基本的控制。

PLC控制电动机，用PLC控制负载，编程是主要的任务，接线驱动负载是次要的任务，不要本末倒置，将接线当成首要任务，编程当成次要任务。

用PLC控制三相异步电动机正、反转设计步骤控制案例：给正转信号，电动机正转运行；给反转信号，电动机反转运行；给停止信号，无论电动机正转还是反转，都要停止运行。

即电动机的控制能实现正反停。

1．电动机正反转的主电路中，交流接触器KM1和KM2的主触点不能同时闭合，并且必须保证，一个接触器的主触点断开以后，另一个接触器的主触点才能闭合。

2．为了做到上面一点，梯形图中输出继电器Y0、Y1的线圈就不能同时带电，这样在梯形图中就要加程序互锁。

即在输出Y0线圈的一路中，加元件Y1的常闭触点；在输出Y1线圈的一路中，加元件Y0的常闭触点。

当Y0的线圈带电时，Y1的线圈因Y¬0的常闭触点断开而不能得电；同样的道理，当Y1的线圈带电时，Y0的线圈因Y¬1的常闭触点断开而不能得电。

3．为了保证电动机能从正转直接切换到反转，梯形图中必须加类似按钮机械互锁的程序互锁。

即在输出Y0线圈的一路中，加反转控制信号X1的常闭触点；在输出Y1线圈的一路中，加正转控制信号X0的常闭触点。

这样能做到电动机正反转的直接切换。

当电动机加正转控制信号时，输入继电器X0的常开触点闭合，常闭触点断开。

常闭触点断开反转输出Y1的线圈，交流接触器KM2的线圈失电，电动机停止反转，同时Y1的常闭触点闭合，正转输出继电器Y0的线圈带电，交流接触器KM1的线圈得电，电动机正转。

当电动机加反转控制信号时，输入继电器X1的常开触点闭合，常闭触点断开。

常闭触点断开正转输出Y0的线圈，交流接触器KM1的线圈失电，电动机停止正转，同时Y 0的常闭触点闭合，反转输出继电器Y1的线圈带电，交流接触器KM2的线圈得电，电动机正转。

电机正反转控制的PLC编程教案与教学过程李晓蒂本堂课是在学习电拖的布线逻辑控制、PLC的工作原理、软元件、基本指令的基础上，据学生实际情况开展的新课教学。

目的是巩固所学和掌握编程方法，培养学生运用知识的能力；培养学生主观能动性、学习能力、表达能力、分析思维及合作精神；激发兴趣，启迪思维。

故采用探讨式的案例教学方法并配以加以多媒体辅助，通过实践，效果不错，故把本堂课的教案、教学过程写下来供大家参考。

教学内容：基本指令运用与编程——电机正反转控制程序教学目的：1、巩固所学，掌握编程方法和步骤编程能力；2、培养学生运用知识的能力；培养学生主观能动性、学习能力、表达能力、分析思维及合作精神；3、激发兴趣，启迪思维等。

教学重点：程序的编写教学难点：编程（指令的灵活运用）教学方法：案例教学+多媒体辅助教具：多媒体设备课前教学准备：准备好学习资料与案例，学习资料于上课前一天发给学生，要求学生进行回顾与自学，学习资料的内容为与本课堂教学任务有关的知识，具体内容见付二。

教学过程：一、导入（打电机应用的多媒体图片，引起对电机的应用注意并引发学生控制电机的欲望来导入）二、案例展示并激发兴趣（播放三相异步电机驱动的运货车在操作员的控制下的各种动作，并进行说明）播放：三相异步电机驱动的运货车在操作员的控制下的前进启动前进、停止、后退启动后退等动作动画；解说：按一下前进启动开关SB1，小车启动前行；按一下停止开关SB2，运动的小车停下来；按一下后退启动开关SB1，小车启动后退；提出问题：一个怎样的程序可是实现运货车的前进、停止、后退控制呢？三、案例问题的分析与展开（引导、启发学生进入并进行）问题的实质：就是编一程序实现电机的进退（正反）转控制，就是要程序能完成如下四任务任务1：实现前进（正传）的启动与持续运转控制；任务2：实现停止控制；任务3：实现后退（反转）的启动与持续运转及停止控制；任务4：互锁控制。

四、案例问题（编写实现四任务的程序）的探究1、设问启发学生进入编程第一步——地址分配(考虑第一次编程，无从下手，故采用设问启发)（1）地址分配是什么？（2）地址分配的目的是什么？（3）如何有效进行地址分配？2、学生独立学习与探究，老师巡查并启发；3、分组讨论编程（以小组为单位，组长主持并记录，轮流讲述自己的思路并展示所编程序，围绕程序发表看法，每人都要讲，最后得出小组结论，并完成小组互评）4、班级讨论与程序仿真验证每小组提交小组程序，老师综合，然后就几种不同的程序拿出来供全班同学进行分析讨论，并在老师指导下，由学生代表进行仿真验证。

实验九用PLC进行三相异步电动机正、反转控制线路设计一、实验目的掌握使用PLC实现三相异步电动机的正反转控制。

二、实验原理图a)主电路b)控制电路c)梯形图图1原理图三、控制要求开关QS作为总电源开关。

按下SB1，KM1吸合，电动机正向转动。

按下SB2，KM2吸合，电动机反向转动。

按下SB3，KM1（或KM2）释放，电动机停止。

开关S1与热继电器FR并接，可以用于模拟FR的动作。

四、梯形图并写出程序，实验梯形图参考图7-15步序指令器件号说明步序指令器件号说明0 LD X0 正转起动7 OR Y11 OR Y0 8 ANI X12 ANI X1 9 ANI X2 停止3 ANI X2 停止10 ANI X3 过载保护4 ANI X3 过载保护11 OUT Y1 反转5 OUT Y0 正转12 END6 LD X1 反转起动1.控制回路接线将PWD-41A挂件上PLC输出端的COM、COM0、COM1相接。

按照输入输出配置将PWD-43挂件三相鼠笼异步电动机控制模块的SB1、SB2、SB3、FR分别接到PWD-41A上PLC的输入端X0、X1、X2、X3；将S1接到FR；COM接到PLC输入端的COM。

KM1、K2接到PLC输出端的Y0、Y1；N接到PLC输出端的COM。

输入输出X0 正转（SB1）Y0 正转X1 反转（SB2）Y1 反转将QS的三个输入端（黄、绿、红）分别接到PWD02电源控制屏上的三相电源U、V、W，将N接到PWD02上的N。

将KM1黄色端与KM2的红色端子相接，KM1、KM2的绿色端子相接，KM1红色端子与KM2黄色端子相接，然后将FR的三个输出端（黄、绿、红）分别接到三相异步电动机（DJ24）接线盒上的A、B、C，将DJ24的X、Y、Z短接。

三、实验操作过程按实验接线接好连线，待老师检查无误后方可往下进行。

将程序输入PLC中并运行，按下PDC01A电源控制屏上的启动按钮将控制屏启动接通三相电源。

三相异步电机正反转plc控制电路设计
三相异步电机正反转PLC控制电路设计需要考虑以下几个方面：
1. 电机接线：首先需要将三相异步电机的三个相线分别接到PLC输出接口的三个继电器（K1、K2、K3）上，同时将电机的公共线接到PLC的中性线上。

2. 控制逻辑：为了实现正反转控制，需要设计相应的控制逻辑。

具体来说，可以使用两个按钮（分别为正转按钮和反转按钮）来控制电机正反转的方向。

当按下正转按钮时，PLC将使K1继电器闭合，同时使K2和K3继电器断开，从而使电机正转；当按下反转按钮时，PLC将使K3继电器闭合，同时使K1和K2继电器断开，从而使电机反转。

3. 安全措施：为了确保电机正反转过程中的安全性，需要添加一些安全措施。

例如，可以在电路中添加限位开关，当电机旋转到一定位置时，可以自动切换为停止状态。

此外，还需要确保电路的接线牢固可靠，以避免漏电等问题。

总之，三相异步电机正反转PLC控制电路设计需要充分考虑电机的接线、控制逻辑和安全措施，以实现可靠的正反转功能。

实验三PLC控制三相异步电动机正反转一、实训目的1.掌握PLC控制代替传统接线控制的方法，编制程序控制三相异步电动机正反转控制。

2.掌握三相异步电动机正反转主电路和控制电路的接线方法。

3.学会用可编程控制器实现三相异步电动机正反转控制的编程方法。

三、实验控制要求1.用两个按钮控制起停，按动启动按钮后，电动机开始正转。

2.正转5 min 后，停2 min ，然后再开始反转。

3.反转3 min 后，停 1 min,再正转，依次循环。

4.如果按动停止按钮开头，不管电动机在哪个状态（正转、反转或停止），电动机都要停止运行，不再循环运行。

电动机可逆运行方向的切换是通过两个接触器KM1、KM2的切换来实现的。

切换时要改娈电源的相序。

在设计程序时，必须防止由于电源换相所引起的短路事故。

例如，由于向正向运转切换到反向运转时，当正转接触器KM1断开时，由于其主触点内瞬时产生的电弧，使这个触点仍处于接通状态；如果这时使反转接触器KM2闭合，就会使电源短路。

因此必须在完全没有电弧的情况下才能使反转的接触器闭合。

四、I/O分配表和电路图控制电路输入设备PLC输入继电器输出设备PLC输出继电器代号功能代号功能SB1 启动按钮I0.0 KA1 正转接触器Q0.0 SB2 停止按钮I0.1 KA2 反转接触器Q0.1梯形图参考程序PLC控制三相异步电动机正反转四、实训步骤程序中的I0.0至I0.1分别对应控制实训单元输入SB1和SB2。

通过专用PC/PPI电缆连接计算机与PLC主机。

打开编程软件STEP7，逐条输入程序，检查无误后，将所编程序下载到主机内,并将可编程控制器主机上的STOP/RUN开关拨到RUN 位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。

分别按下SB1和SB2开关，观察输出指示灯.Q0.0、Q0.1是否符合逻辑。

观察各电器的动作情况。

思考题：。

用PLC控制三相异步电动机正、反转用PLC控制三相异步电动机正、反转：三相交流异步电动机是生产设备常用的动力元件，PLC控制电动机的转动，是生产设备自动控制的最常用，也是基本的控制。

PLC控制电动机，用PLC控制负载，编程是主要的任务，接线驱动负载是次要的任务，不要本末倒置，将接线当成首要任务，编程当成次要任务。

用PLC控制三相异步电动机正、反转设计步骤控制案例：给正转信号，电动机正转运行；给反转信号，电动机反转运行；给停止信号，无论电动机正转还是反转，都要停止运行。

即电动机的控制能实现正反停。

1．电动机正反转的主电路中，交流接触器KM1和KM2的主触点不能同时闭合，并且必须保证，一个接触器的主触点断开以后，另一个接触器的主触点才能闭合。

2．为了做到上面一点，梯形图中输出继电器Y0、Y1的线圈就不能同时带电，这样在梯形图中就要加程序互锁。

即在输出Y0线圈的一路中，加元件Y1的常闭触点；在输出Y1线圈的一路中，加元件Y0的常闭触点。

当Y0的线圈带电时，Y1的线圈因Y¬0的常闭触点断开而不能得电；同样的道理，当Y1的线圈带电时，Y0的线圈因Y¬1的常闭触点断开而不能得电。

3．为了保证电动机能从正转直接切换到反转，梯形图中必须加类似按钮机械互锁的程序互锁。

即在输出Y0线圈的一路中，加反转控制信号X1的常闭触点；在输出Y1线圈的一路中，加正转控制信号X0的常闭触点。

这样能做到电动机正反转的直接切换。

当电动机加正转控制信号时，输入继电器X0的常开触点闭合，常闭触点断开。

常闭触点断开反转输出Y1的线圈，交流接触器KM2的线圈失电，电动机停止反转，同时Y1的常闭触点闭合，正转输出继电器Y0的线圈带电，交流接触器KM1的线圈得电，电动机正转。

当电动机加反转控制信号时，输入继电器X1的常开触点闭合，常闭触点断开。

常闭触点断开正转输出Y0的线圈，交流接触器KM1的线圈失电，电动机停止正转，同时Y 0的常闭触点闭合，反转输出继电器Y1的线圈带电，交流接触器KM2的线圈得电，电动机正转。

用PLC实现三相异步电动机的正反转控制电路教学设计方案嘿，大家好！今天我来给大家分享一个实用的教学设计方案——用PLC实现三相异步电动机的正反转控制电路。

作为一名有着十年方案写作经验的大师，我会尽量让这个方案简单易懂，跟着我一起来探索吧！一、教学目标1.让学生掌握PLC的基本原理和编程方法。

2.培养学生运用PLC实现电动机正反转控制电路的能力。

3.提高学生的实际动手操作能力和创新思维。

二、教学内容1.PLC的基本原理和编程方法。

2.三相异步电动机的正反转控制电路原理。

3.PLC与电动机控制电路的连接方法。

三、教学重点与难点1.教学重点：PLC的编程方法和电动机正反转控制电路的设计。

2.教学难点：PLC与电动机控制电路的连接及编程技巧。

四、教学步骤1.理论讲解（1）介绍PLC的基本原理和编程方法。

PLC（可编程逻辑控制器）是一种以微处理器为核心，采用可编程存储器存储用户程序，实现各种逻辑、定时、计数、运算等功能的控制器。

它广泛应用于工业控制领域，具有可靠性高、编程简单、易于扩展等优点。

（2）讲解三相异步电动机的正反转控制电路原理。

三相异步电动机的正反转控制电路是指通过改变电动机的电源相序，实现电动机的正反转运行。

通常采用接触器来实现电源相序的改变，从而实现电动机的正反转控制。

2.实践操作（1）准备实验设备①PLC控制器②三相异步电动机③接触器④继电器⑤电源（2）连接PLC与电动机控制电路①将PLC的输入端与电动机控制电路的输入端相连。

②将PLC的输出端与接触器的线圈相连。

③将接触器的触点与电动机的电源相连。

（3）编写PLC程序①分析电动机正反转控制电路的输入信号和输出信号。

②根据输入信号和输出信号，编写PLC程序。

//正转IF(按钮1按下)THEN输出1=1;//接触器1得电，电动机正转输出2=0;//接触器2失电，电动机不反转ENDIF//反转IF(按钮2按下)THEN输出1=0;//接触器1失电，电动机不反转输出2=1;//接触器2得电，电动机反转ENDIF（4）调试与优化（2）拓展学生的学习思路，引导学生思考如何将PLC应用于其他工业控制场景。

摘要可编程控制器（PLC）因其具有控制速度快、可靠性高、灵活性强等优点，而被广泛应用于现代工业控制的各个领域。

因此，进一步研究PLC控制三相异步电动机正反转互锁的电路设计，已成为社会高度重视的问题。

本设计以0.75KW电动机为例，设计三相异步电动机正反转互锁的电路。

主电路采用了两个CJX2-0901型交流接触器KM1,KM2换接电动机三相电源的相序，来实现电动机的正转与反转。

在控制电路中，主要利用了PLC定时器控制三相异步电动机正反转，并利用其程序控制相应实体，使得电动机能够实现正转20S，停止6S，然后再反转20S,最后停止6S,如此循环进行。

从而很好的实现了三相异步电动机的正转、反转和停止的控制。

该电路具有控制灵活、可靠性高、成本低、安装和使用方便等的优点。

关键词：可编程控制器，三相异步电动机，正反转，ABSTRACTThis design take the 0.75KW electric motor as an example, designs PLC to control the three-phase asynchronous motor to reverse the electric circuit. The electric circuit used two CJX2-0901 exchange contact device KM1, KM2 to trade receives a telegram the motive three-phase power source the foreword, realized electric motor's clockwise and the reverse, to prevent at the same time two contact devices the movement to cause the power source to short-circuit, the interlock is used to reverse the control circuit. When the control circuit, has mainly used Beijing and the advantage the PLC timer control three-phase asynchronous motor the procedure which reverses, and using its programmed control corresponding entity, enables the electric motor to be able to realize clockwise 20S, stops 6S, then reverses again 20S, finally stops 6S, so circulates carries on. Thus very good has realized the three-phase asynchronous motor's clockwise, the reverse and the stop control. This PLC control circuit control is flexible, the reliability is high, the cost is low, installment and easy to operate. key word: PLC, the three-phase asynchronous motor, is reversing.Keywords: PLC, three-phase induction motor, rotating,目录摘要 (I)ABSTRACT (II)目录 .................................................................................................................................................... I II1 引言 (1)2 本设计的目的、意义与要求 (2)2.1 设计的目的及意义 (2)2.2 设计的要求 (2)2.3设计的内容 (2)3 PLC控制三相异步电动机正反转互锁的电路设计 (4)3.1接触器互锁的三相异步电动机正反转电路 (4)3.1.1接触器互锁的三相异步电动机正反转电路的主接线图 (4)3.1.2接触器互锁的三相异步电动机正反转电路的工作原理 (4)3.1.3 设计的结果 (5)3.2 PLC定时器控制电动机正反转互锁的设计 (5)3.2.1定时器控制电动机正反转电路的主接线图 (5)3.2.2 PLC的I/O分配 (6)3.2.3绘制外围接线图 (6)3.2.4 PLC定时器控制三相异步电动机正反转的梯形图 (7)3.2.5定时器控制电动机正反转的指令表程序 (8)4 PLC控制三相异步电动机正反转互锁电路的验证 (9)4.1验证实验中元器件的选择 (9)4.2 连接实体的步骤 (10)4.3 实体框形图 (11)4.4程序的调试 (12)4.5 结果 (14)5 结论 (15)参考文献 (16)致谢 (17)1 引言随着微电子技术和计算机技术的迅速发展，PLC在工业控制领域内得到了十分广泛的应用，从单片机自动化到整条生产线的自动化，乃至整个工厂的自动化，从柔性制造系统、工业机器人到分散式网络化控制系统，PLC都承担着极其重要的角色，从而被称之为“先进国家工业三大支柱”之一。
