常用电子元器件基本知识

第3章 常用电子元器件基础知识常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件及常用集成电路，它们是构成电子电路的基本部件。

了解常用电子元器件的基础知识，并学会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。

3.1 电阻、电容、电感器件3.1.1 电阻器电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，用作负载电阻和阻抗匹配等。

电阻器属于无源器件，种类繁多。

按结构形式可分为固定电阻和可变电阻。

固定电阻一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。

按材料可分为碳膜电阻、金属膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。

电阻的类别可以通过外观的标记识别。

（a）固定电阻（b）电位器图3-1 电阻器的符号表示1．电阻器的型号命名方法电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》（GB/T 2470—1995），分为4个部分表示，如表3-1所示。

表3-1 电阻器的型号命名方法第1部分第2部分第3部分第4部分用字母表示主称用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义RW电阻器电位器TPUC碳膜硼碳膜硅碳膜沉积膜1，2345普通超高频高阻高温电子工业出版社版权所有盗版必究第1部分 第2部分 第3部分 第4部分 用字母表示主称 用字母表示材料 用数字或字母表示特征用数字表示序号符 号意 义符 号 意 义 符 号 意 义H I J Y SN X R G M合成膜 玻璃釉膜 金属膜（箔） 氧化膜 有机实心 无机实心 线绕 热敏 光敏 压敏7 8 9 G T X L W D精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈例如：精密金属膜电阻器R －J －7－3。

电子元器件基本知识点总结一、电子元器件的基本分类电子元器件可以按照其功能和特点进行不同的分类。

一般来说，电子元器件主要分为被动元器件和主动元器件两类。

1. 被动元器件被动元器件是指不具有放大或控制功能的电子元器件，只能随着电路中电压和电流的变化而改变其自身特性。

被动元器件主要包括电阻、电容、电感、电子管、光电器件、磁性元器件等。

被动元器件在电路中主要用于调节电压、电流、频率等参数。

2. 主动元器件主动元器件是指具有放大或控制功能的电子元器件，能够对电路中的信号进行放大、调制或控制。

主动元器件主要包括晶体管、集成电路、光电器件、光电子器件、发光器件等。

主动元器件在电路中主要用于放大信号、控制电路、调制信号等功能。

二、常见电子元器件的特性和应用1. 电阻电阻是指在电路中对电流的阻碍作用，其单位是欧姆（Ω）。

电阻的主要作用是限制电路的电流，起到稳定电路、保护元器件的作用。

电阻的种类有固定电阻和可变电阻，常见的电阻有碳膜电阻、金属膜电阻、电位器等。

电阻在电子电路中广泛应用于电流限制、电压分压、信号调节等方面。

2. 电容电容是指具有存储电荷和存储能量的元器件，其单位是法拉（F）。

电容主要作用是存储电荷、稳压、滤波等。

电容的种类有电解电容、陶瓷电容、多层陶瓷电容等，常见的电容有贴片电容、铝电解电容、片式电容等。

电容在电子电路中广泛应用于信号耦合、滤波、稳压等方面。

3. 电感电感是指具有产生感应电动势和存储能量的元器件，其单位是亨利（H）。

电感主要作用是储能、滤波和谐振等。

电感的种类有铁芯电感、无铁芯电感、射频电感等，常见的电感有铁氧体电感、高频电感等。

电感在电子电路中广泛应用于滤波、谐振、储能等方面。

4. 晶体管晶体管是一种主动元器件，其主要作用是放大、开关和调制信号。

晶体管的种类有普通晶体管、场效应晶体管、双极型晶体管等，常见的晶体管有三极管、场效应晶体管等。

晶体管在电子电路中广泛应用于放大信号、开关控制等方面。

电子元器件基础知识大全
1、电子元器件
电子元器件是一种用于电子设备的基本元素，由电路板、电子集成电路、电容器、电阻器、变压器、晶体管和开关等组成。

它们可以用来控制电子设备的功能和性能。

2、电路板
电路板是电子元器件的基础，它是一种由电子元件连接在一起的平面结构，用于连接电子元件，以实现电子设备的功能。

3、电子集成电路
电子集成电路是由一组电子元件集成在一个小型的半导体器件上，它可以实现电子设备的多种功能。

4、电容器
电容器是一种电子元件，它可以存储电能，并在需要的时候释放出来。

它们常用于滤波器和电源线路中，以防止电路中的颠簸。

5、电阻器
电阻器是一种电子元件，它可以限制电路中通过的电流，以稳定电路的电压和电流。

它们常用于电源线路和控制电路中，以防止过载和短路。

6、变压器
变压器是一种电子元件，它可以将一个电压转换为另一个电压，以满足电子设备的需求。

它们常用于电源线路中，以提供不同
的电压。

7、晶体管
晶体管是一种电子元件，它可以控制电路中的电流，从而实现电子设备的功能。

它们常用于控制电路中，以控制电子设备的功能和性能。

8、开关
开关是一种电子元件，它可以控制电路中的电流，从而实现电子设备的开启和关。

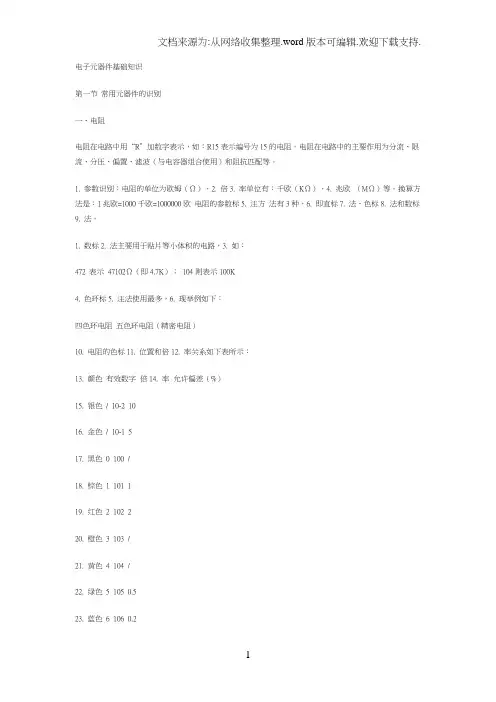

电子元器件基础知识第一节常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1. 参数识别：电阻的单位为欧姆（Ω），2. 倍3. 率单位有：千欧（KΩ），4. 兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标5. 注方法有3种，6. 即直标7. 法、色标8. 法和数标9. 法。

1. 数标2. 法主要用于贴片等小体积的电路，3. 如：472 表示47102Ω（即4.7K）；104则表示100K4. 色环标5. 注法使用最多，6. 现举例如下：四色环电阻五色环电阻（精密电阻）10. 电阻的色标11. 位置和倍12. 率关系如下表所示：13. 颜色有效数字倍14. 率允许偏差（%）15. 银色/ 10-2 1016. 金色/ 10-1 517. 黑色0 100 /18. 棕色1 101 119. 红色2 102 220. 橙色3 103 /21. 黄色4 104 /22. 绿色5 105 0.523. 蓝色6 106 0.224. 紫色7 107 0.125. 灰色8 108 /26. 白色9 109 +5至-2027. 无色/ / 20二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

常用电子元器件的基本知识与测试方法常用电子元器件是电子技术中非常重要的一部分，是构成可靠电路的基本材料。

根据其功能和电学特性，可以分为被动元件和主动元件两类。

被动元件包括电阻器、电容器和电感器，主动元件包括二极管、晶体管和集成电路等。

本文将介绍这些常用电子元器件的基本知识及测试方法。

一、电阻器电阻器是被动元件中应用最广泛的器件之一，常用于限流、分压、电平转换、滤波等电路中。

其主要特性是电阻值，常用单位为欧姆(Ω)，电阻值受到温度、功率、误差等因素的影响。

测试方法：1、万用表法：将测试笔放在电阻器的两端，读取电阻值。

需要注意的是，在使用万用表进行测量时，应将万用表调整到合适的档位，避免过大或过小的测量值影响测量精度。

2、颜色环法：在电阻器的外部通常会有几个彩色环，这些颜色环代表其电阻值。

通常有四个彩色环，前三个环表示电阻值，第四个环表示电阻器精度(误差)。

二、电容器电容器是另一种常用的被动元件，主要用于存储电荷、滤波、延时等电路中。

其主要特性是容量，常用单位为法拉(F)或毫法(F)。

测试方法：1、桥式测量法：将电容器放入电容桥电路中，通过改变待测电容的相对位置，测量电桥各分压值，计算得到待测电容的容值。

2、电容计法：使用电容计对电容器的容量进行测量，电容计通常有两种：模拟电容计和数字电容计。

不同的电容计使用方法略有区别，需要认真阅读电容计的说明书。

三、电感器电感器是另一种被动元件，主要用于选择频率、增益、滤波等电路中。

其主要特性是电感值，常用单位为亨利(H)，毫亨(mH)或微亨(μH)等。

测试方法：1、万用表法：选择电感测量档位，将测试笔放在电感器的两端，读取电感值。

需要注意的是，在使用万用表进行测量时，应将万用表调整到合适的档位，避免过大或过小的测量值影响测量精度。

2、LCR表法：LCR表是专门用于测量电容器、电感器和电阻器等被动元件的仪器。

通过选择适当的模式和参数，可以测量电感器的电感值、品质因数等多个参数。

电子元器件基础知识第一篇：电子元器件基础知识1. 电子元器件的种类电子元器件是指用于电子设备中的各种组件，包括半导体器件、电容器、电阻器、电感器、变压器、晶体管、二极管、三极管、集成电路等几十种，每种电子元器件都有其特殊的功能和用途。

2. 电子元器件的作用电子元器件是构成电子设备的基础，不同的元器件具有不同的作用。

例如，半导体器件可以控制电流的通过，实现电路的开关功能；电容器可以储存电能，实现能量的转换；电阻器可以调节电路中的电压和电流；电感器可以产生电场和磁场，被广泛应用于变压器和电源等方面。

3. 电子元器件的工作原理电子元器件的工作原理基本上都是基于物理的原理，例如，半导体器件的工作原理是利用电子、空穴和杂质之间的复杂相互作用、电容器的工作原理是利用电场的效应，电阻器的工作原理是利用电流通过材料的阻力效应，电感器的工作原理是利用磁场的效应等等。

4. 电子元器件的分类电子元器件根据其用途和功能的不同，可以分成几大类，例如，功率元器件、信号元器件、封装元器件、芯片元器件等等。

其分类标准包括尺寸、电气性能、功能、材料、工作环境、结构等因素。

5. 电子元器件的选型选择适当的电子元器件是组成各种电路的关键所在。

正确的选型应该考虑电气规格、尺寸、质量、价格和供应等因素。

根据实际需求，可以通过参考电子元器件数据手册、供应商提供的技术参数、试验和模拟仿真等手段，选择最适合的电子元器件。

6. 常用电子元器件的名称和图示电子元器件的命名方式有时比较独特，例如罗马数字、字母等。

通过电子元器件的标识，可以快速准确地进行元器件的售后维修、更换和选型。

常见的电子元器件还包括二极管、电容器、电阻器、电感器、晶体管、集成电路等。

第二篇：电子元器件的应用领域1. 电子元器件在通信领域的应用通信领域是电子元器件的主要应用领域之一。

在通信领域，电子元器件主要用于移动通信、室内通信、卫星通信、电视广播、无线电广播、军事通信等。

应用的电子元器件包含了射频芯片、Baseband芯片、功率放大器、滤波器、晶振、电容器等。

电子知识大全归纳第一章电子元器件第一节、电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的局部叫电阻.1.2 电阻器的英文缩写：R〔Resistor〕与排阻RN1.3 电阻器在电路符号： R 或1.4 电阻器的常见单位:千欧姆〔KΩ〕, 兆欧姆〔MΩ〕1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。

即欧姆定律：I=U/R。

表 1.7 电阻的作用为分流、限流、分压、偏置、滤波〔与电容器组合使用〕和阻抗匹配等。

1.8 电阻器在电路中用“R〞加数字表示，如：R15表示编号为15的电阻器。

1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差那么用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示 47×102Ω〔即4.7K Ω〕； 104那么表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精细电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差X围(见图一)四色环电阻器〔普通电阻)标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)允许误差如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差X围.(见图二)五色环电阻器〔精细电阻〕图1-2 三位有效数字阻值的色环表示法d、SMT精细电阻的表示法，通常也是用3位标示。

电子元器件入门知识目录一、概述 (2)1. 电子元器件基本概念与分类 (3)2. 电子元器件发展趋势及重要性 (4)二、电子元器件基础知识 (6)1. 电子元器件主要参数与性能指标 (7)1.1 电阻、电容、电感等基本元件性能参数 (8)1.2 半导体器件（二极管、晶体管等）性能参数 (10)1.3 集成电路及功能模块简介 (11)1.4 其他常用元器件性能参数介绍 (11)2. 电子元器件选购与使用注意事项 (13)2.1 选购电子元器件基本原则与技巧 (15)2.2 电子元器件使用注意事项及常见问题解答 (15)3. 电子元器件质量检测方法与标准 (17)3.1 外观检查与基本性能测试方法 (18)3.2 质量认证标准与合格供应商选择 (19)三、电子元器件应用领域 (20)1. 通信领域电子元器件应用 (21)1.1 移动通信系统中电子元器件应用 (22)1.2 光纤传输系统中电子元器件应用 (23)1.3 卫星通信及其他通信领域中元器件应用 (25)2. 电子元器件在计算机系统中的应用 (26)2.1 CPU及周边电路元器件简介 (28)2.2 存储系统中元器件应用 (29)2.3 输入输出接口技术及其相关元器件介绍 (31)3. 消费电子产品中电子元器件应用案例分析 (32)3.1 音频/视频产品元器件需求特点 (33)3.2 智能家居产品中元器件应用案例分析 (34)3.3 汽车电子及其他消费电子产品元器件需求概述 (36)四、发展趋势与展望 (37)一、概述电子元器件是电子设备的基础构成部分，是电子设备实现各种功能的必要元素。

对于初学者来说，掌握电子元器件的基础知识是进入电子领域的第一步。

本文档旨在介绍电子元器件的基本概念、分类及其重要性，为读者提供一个清晰的入门路径。

电子元器件是电子电路中的基本单元，包括电阻、电容、电感、二极管、晶体管（含场效应晶体管）、集成电路等。

它们在电子设备中扮演着不同的角色，共同构成完整的电子系统。

电子元器件知识大全，一文了解所有基本元器件！作为一名专业的电子元器件采购和销售，元器件有些基本知识是必须要懂的，这篇文章为大家整理了常见的电子元器件的知识，一文就可以了解所有哦！一、电阻器※电阻：导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

※电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）①主称②材料③分类④序号※电阻器的分类：①线绕电阻器②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器③实心电阻器④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

※电阻器阻值标示方法：1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号：DFGJKM，允许偏差分别为：±0.5%、±1%、±2%、±5%、±10%、±20%。

3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

当电阻为五环时，最後一环与前面四环距离较大。

常用电子元器件知识和使用方法1. 电阻器（Resistor）：电阻器是最常见的电子元件之一，用于改变电路的电阻值。

它的单位是欧姆（Ω），常见的几种类型包括固定电阻器、可变电阻器和热敏电阻器。

在使用时，需要根据电路需求选择合适的电阻值，并正确连接。

2. 电容器（Capacitor）：电容器用于储存和释放电荷，并在电路中起到滤波和耦合的作用。

它的单位是法拉（F），常见的几种类型包括固定电容器、变容电容器和电解电容器。

在使用时，需要根据电路需求选择合适的电容值，并正确连接。

3. 电感器（Inductor）：电感器用于储存和释放磁能，并在电路中起到滤波和耦合的作用。

它的单位是亨利（H），常见的几种类型包括固定电感器、变阻电感器和互感器。

在使用时，需要根据电路需求选择合适的电感值，并正确连接。

4. 二极管（Diode）：二极管是一种具有单向导电性的元件，用于将交流信号转换为直流信号、整流和限流。

常见的几种类型包括普通二极管、恢复二极管和稳压二极管。

在使用时，需要根据电路需求选择合适的二极管类型，并正确连接。

5. 三极管（Transistor）：三极管是一种放大和控制电流的元件，分为NPN型和PNP型。

它有三个引脚，分别为基极、发射极和集电极。

在使用时，需要根据电路需求选择合适的三极管类型，并正确连接。

6.晶体管（MOSFET）：晶体管是一种具有放大和控制电流的元件，分为N沟道型和P沟道型。

它有三个引脚，分别为栅极、源极和漏极。

在使用时，需要根据电路需求选择合适的晶体管类型，并正确连接。

7. 集成电路（Integrated Circuit，IC）：集成电路是将多个电子元件集成在一起的芯片，具有复杂的功能和高度集成的特点。

常见的几种类型包括逻辑门IC、放大器IC和存储器IC。

在使用时，需要根据电路需求选择合适的集成电路，并正确连接。

8. 电源（Power Supply）：电源是为电子设备提供电能的装置，包括直流电源和交流电源。
