高速公路的一些线路坐标、高程计算公式(缓和曲线、竖曲线、圆曲线、匝道)一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

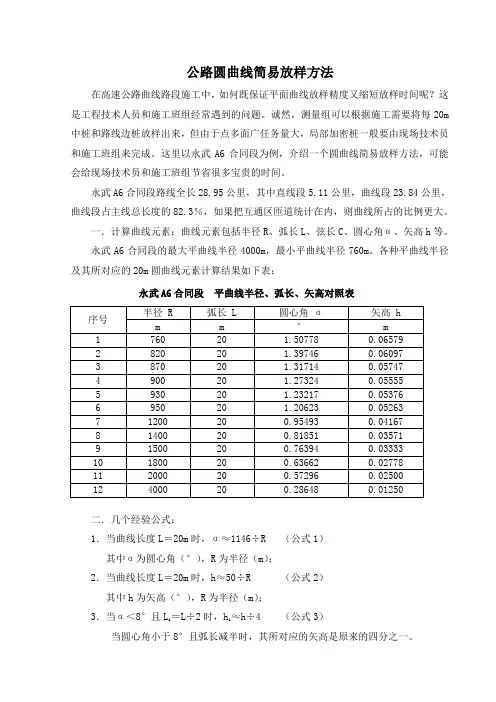

公路圆曲线简易放样方法在高速公路曲线路段施工中，如何既保证平面曲线放样精度又缩短放样时间呢？这是工程技术人员和施工班组经常遇到的问题。

诚然，测量组可以根据施工需要将每20m 中桩和路线边桩放样出来，但由于点多面广任务量大，局部加密桩一般要由现场技术员和施工班组来完成。

这里以永武A6合同段为例，介绍一个圆曲线简易放样方法，可能会给现场技术员和施工班组节省很多宝贵的时间。

永武A6合同段路线全长28.95公里，其中直线段5.11公里，曲线段23.84公里，曲线段占主线总长度的82.3％，如果把互通区匝道统计在内，则曲线所占的比例更大。

一．计算曲线元素：曲线元素包括半径R、弧长L、弦长C、圆心角α、矢高h等。

永武A6合同段的最大平曲线半径4000m，最小平曲线半径760m。

各种平曲线半径及其所对应的20m圆曲线元素计算结果如下表：永武A6合同段平曲线半径、弧长、矢高对照表二．几个经验公式：1．当曲线长度L＝20m时，α≈1146÷R （公式1）其中α为圆心角（°），R为半径（m）；2．当曲线长度L＝20m时，h≈50÷R （公式2）其中h为矢高（°），R为半径（m）；3．当α＜8°且Li ＝L÷2时，hi≈h÷4 （公式3）当圆心角小于8°且弧长减半时，其所对应的矢高是原来的四分之一。

三．准备放样工具：钢尺（50m）1把，测量距离用；尼龙线绳50m以上，挂线用；手锤（2～3p）1把，钉子若干，确定点位用。

四．曲线桩加密方法：举一个路基边沟曲线段加密的例子。

为了简便，放样时以设计半径代替边沟曲线半径。

严格来说，由于边沟位于路基的两侧，其曲线半径与路基中线的曲线半径并不相等，但通过计算可知，20m路段两者矢高之差在0～5mm之间，施工中可以忽略不计。

本人多年前在浆砌边沟施工放样时用加密曲线点的方法逐段缩小矢高数值，当加密到曲线的矢高小于10mm时，边沟外观线形圆滑顺畅，令人满意。

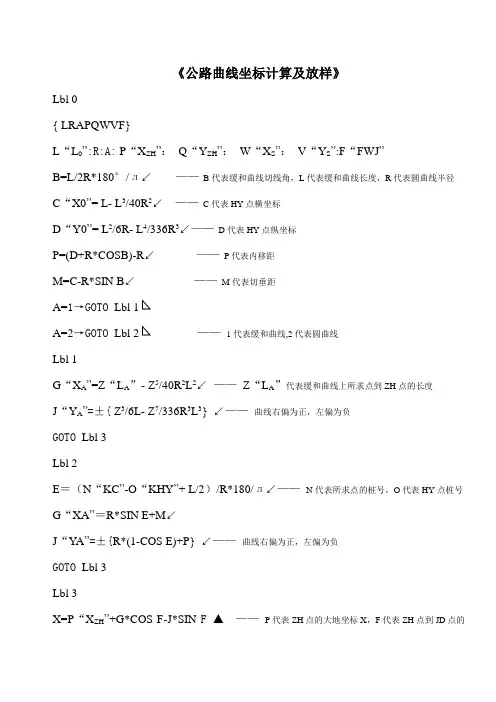

《公路曲线坐标计算及放样》Lbl 0{ LRAPQWVF}L“L0”:R:A: P“X ZH”：Q“Y ZH”：W“X S”：V“Y S”:F“FWJ”B=L/2R*180°/л↙——B代表缓和曲线切线角，L代表缓和曲线长度，R代表圆曲线半径C“X0”= L- L3/40R2↙——C代表HY点横坐标D“Y0”= L2/6R- L4/336R3↙——D代表HY点纵坐标P=(D+R*COSB)-R↙——P代表内移距M=C-R*SIN B↙——M代表切垂距A=1→GOTOA=2→GOTO ——1代表缓和曲线,2代表圆曲线Lbl 1G“X A”=Z“L A”- Z5/40R2L2↙——Z“L A”代表缓和曲线上所求点到ZH点的长度J“Y A”=±{ Z3/6L- Z7/336R3L3} ↙——曲线右偏为正，左偏为负GOTO Lbl 3Lbl 2E＝（N“KC”-O“KHY”+ L/2）/R*180/л↙——N代表所求点的桩号，O代表HY点桩号G“XA”＝R*SIN E+M↙J“Y A”=±{R*(1-COS E)+P} ↙——曲线右偏为正，左偏为负GOTO Lbl 3Lbl 3X=P“X ZH”+G*COS F-J*SIN F ▲——P代表ZH点的大地坐标X，F代表ZH点到JD点的方位角Y= Q“Y ZH”+G*SIN F+J*COS F ▲——Q代表ZH点的大地坐标Y，F代表ZH点到JD点的方位角I=X-W“X S”↙——W代表测站点大地坐标XH=Y-V“Y S”↙——V代表测站点大地坐标YT=tan-1(H/I) ↙I＞0→H＞0→U=T▲——全站仪定向后，直接拨角度U，测设距离等于S,即可放出H＜0→U=T+360▲曲线上的主点I＜0→U=T+180▲S＝√（I2+H2）▲GOTO Lbl 0备注：需要计算边桩时，先计算出边线曲线的所需参数，可把边桩当作中桩计算。

本程序未经检验，如有错误请参阅附的课件进行修改。

现阶段我国公路工程中已普遍使用大地坐标进行线型的控制及测设，在施工中经常要对中线坐标进行复核、加密，才能满足公路工程施工的需要。

本文是结合公路工程的实际需要，用于由直线、圆曲线、缓和曲线组成的一般公路线型中桩、边桩等计算的公式。

一、采用公式1 直线段1.1 中桩坐标计算公式1.2 边桩坐标计算公式2 缓和曲线段2.1 中桩坐标计算公式：以ZH点为原点，当曲线左转是Y=(-Y)Xp= X1+X*COSαA→B - Y*SINαA→B，Yp= Y1+X*SINαA→B + Y*COSαA→B以HZ点为原点，当曲线右转是Y=(-Y)Xp= X1-X*COSαB→A + Y*SINαB→A，Yp= Y1-X*SINαB→A - Y*COSαB→A（X=L-L5/40/R2/L s2， Y=L3/6/R/L s）2.2 边桩坐标计算公式：以ZH点为原点以HZ点为原点边桩坐标计算公式：以ZH点为原点坐标中的中桩左侧的“-90°”改为“+90°”，中桩右侧的“+90°”改为“-90°”就OK了。

3 圆曲线段3.1 中桩坐标计算公式当E点位于顺时针方向时取“+”,当E点位于逆时针方向时取“-”。

3.2 边桩坐标计算公式XP、YP——未知点P的坐标X1、Y1——各线型起点的坐标（第二曲线段为终点）XA、YA、XB、YB——P点边桩A点、B点的坐标（A为左侧、B为右侧）α1→2——直线段起点的方位角αA→B——各线形起点的切线方位角（第二曲线段为终点）L——P点距各线形起点的长度LS——缓和曲线段缓和曲线长R——各曲线段的半径β——P点的切线角（曲线左转时取“-”、曲线右转时取“+”）T1、T2——P点至边桩A、B的距离（A为T1、B为T2）边桩与路线切线方向的夹角设定为90°，实际应用中可根据需要进行修改。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图 9 ，设有平面坐标系 xoy 和x'o'y’ （左手系-- x 、 x' 轴正向顺时针旋转90°为 y 、y’ 轴正向）; x 轴与x’ 轴间的夹角为θ（ x 轴正向顺时针旋转至x’ 轴正向，θ范围：0° —360°)。

设 o' 点在 xoy 坐标系中的坐标为（xo’,yo’ ），则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在x'o’y' 坐标系中的坐标（ x'，y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设，常以设计的交点( JD )为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离( 、），在实地沿横断面方向进行丈量.随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交,处理麻烦）等缺点,已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系,根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（ JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标,是本文要探讨的问题.（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线",所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。

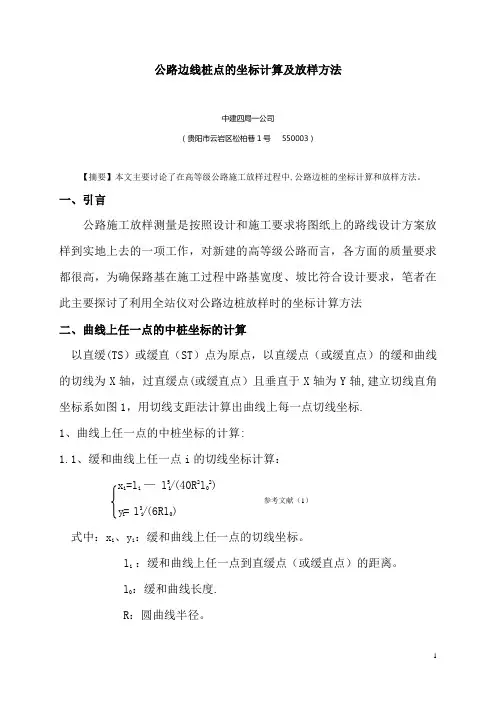

公路边线桩点的坐标计算及放样方法中建四局一公司（贵阳市云岩区松柏巷1号550003）【摘要】本文主要讨论了在高等级公路施工放样过程中,公路边桩的坐标计算和放样方法。

一、引言公路施工放样测量是按照设计和施工要求将图纸上的路线设计方案放样到实地上去的一项工作，对新建的高等级公路而言，各方面的质量要求都很高，为确保路基在施工过程中路基宽度、坡比符合设计要求，笔者在此主要探讨了利用全站仪对公路边桩放样时的坐标计算方法二、曲线上任一点的中桩坐标的计算以直缓(TS）或缓直（ST）点为原点，以直缓点（或缓直点）的缓和曲线的切线为X轴，过直缓点(或缓直点）且垂直于X轴为Y轴,建立切线直角坐标系如图1，用切线支距法计算出曲线上每一点切线坐标.1、曲线上任一点的中桩坐标的计算:1.1、缓和曲线上任一点i的切线坐标计算：x i=l i — l5i/(40R2l02)参考文献（1）y i= l3i/(6Rl0)式中：x i、y i：缓和曲线上任一点的切线坐标。

l i ：缓和曲线上任一点到直缓点（或缓直点）的距离。

l0：缓和曲线长度.R：圆曲线半径。

1.2、带有缓和曲线的圆曲线上任一点的坐标计算x i =Rsin αi +my i =R （1—cos αi ）+P式中：x i 、y i ： 带有缓和曲的圆曲线上任一点的坐标。

m ：增加缓和曲线后,切线增值长度。

m= l 0/2 - l 02/（240R 2）p ：增加缓和曲线后,圆曲线相对切线的内移量p=l 02/（24R ）αi : i 点至缓和曲线起点弧长所对应的圆心角αi =l i /R•180°/π+β0式中：l i :圆曲线上任一点到圆曲线起点的长度。

β0：缓和曲线角度。

β0= l 0/（2R ）• 180°/π l o ： 缓和曲线长度1.3、利用坐标系变换,将切线直角坐标系变换为测量坐标系：图11）、第一段缓和曲线上的点，即从TS 点SC 点之间：参考文献（1）X i=X TS+x i cosαi—1,i —y i sinαi-1，iY i=Y TS+x i sin αi-1,i+y i conαi—1,i式中：当曲线的左转时，y i= -y i代入2）、第二段圆曲线上的点及第三段缓和曲线上点的坐标换算。

圆曲线中边桩坐标计算公式：L=F-H ；注：L---所求点曲线长；F---所求点里程；H---圆曲线起点（ZY点桩号里程）X=XZY+Z R X SIN （L十2R）X COS{ a ±（L - 2R）} +S X COS{ a ±（L - R）+M ； Y =YZY+2X R X SIN （L十2R）X SIN { a ±（L - 2R）} +S X SIN { a ±（L - R）+M . 注：a --- 线路方位角；M--- 所求边桩与路线的夹角；S--- 所求边桩至中桩的距离；"±"--- 曲线左偏取“ - ”右偏取“ +”；当S=0时为中桩坐标。

经高速公路施工一线使用效果很好。

记住在公式中加入Excel 的Radians（）函数将度转为弧度即可轻松方便地使用，从ZY点坐标准确快速推算地计算出整条圆曲线。

注意要分清左偏右偏两种情况。

高速公路线路坐标计算公式:高速公路的一些线路坐标、高程计算公式（缓和曲线、竖曲线、圆曲线、匝道）一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：I②圆曲线的半径：R③缓和曲线的长度：l 0④转向角系数：K（1 或－1）⑤过ZH点的切线方位角：a⑥点ZH 的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1,公式中n 的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度a为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x z, y z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：I②圆曲线的半径：R③缓和曲线的长度：I 0④转向角系数：K（1 或－1）⑤过ZH点的切线方位角：a⑥点ZH 的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1,公式中n 的取值如下：当只知道HZ点的坐标时，贝I为到点HZ的长度a为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反X z，y z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：I ——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）I 1——第一缓和曲线长度I 2——第二缓和曲线长度I 0——对应的缓和曲线长度R――圆曲线半径Ri――曲线起点处的半径Rb――曲线终点处的半径P i――曲线起点处的曲率P2――曲线终点处的曲率a——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i i（上坡为“ + ”，下坡为“ —”）②第二坡度：i 2（上坡为“＋”，下坡为“－”）③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i 1第二横坡：i 2 过渡段长度：L 待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=（i 2-i 1）（1-3d 2+2d3）+i 1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K④曲线起点坐标：x o, y o⑤曲线起点切线方位角：a o⑥曲线起点处曲率：P o(左转为“一”，右转为“ + ”)⑦曲线终点处曲率：P1(左转为“一”，右转为“+”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：a T计算过程：注：sgn(x)函数是取符号函数，当x<0时sgn(x)=-1，当x>0时sgn(x)=1，当x=0时sgn(x)=0。

适用范围：单圆曲线、基本型缓和曲线、非对称基本型缓和曲线、卵型曲线、回头曲线（转角大于180 度）特点：1 .任意半径曲线、任意交角边桩2.子程序可独立执行F 5P rog “9 ' X=G+Ccos (P+Q): Y=H+Csin ( P+Q): V=P+VF 6L=Z-B : Q=90L+jR : C=2RsinQ : Prog “ 9”X=X+Ccos(AbsV+Q ) : Y=Y+Csin (AbsV+Q ) : V=AbsV+2QH<广J-GT)X=I+Ccos ( P+W-180-Q) Y=J+Csin (P+W-180-Q): V=P+W - V测站(XO,YO)X=l+Ccos ( P+W) : Y=J+Csin ( P+W) : V=P+W 源程序:F 2 (文件名：2)“ O=0 X Y Q SO O 丰 0 X Y ORS “ LSTU “ LS2” P-Q'ZHW'ZG' T -'J'B=A+S : F “ HZ: E=F- U : G “X- ZH' H “¥ ZH' I “X HZ ” J “Y HZ' M “XO' N “ YO' XHX Y “-HS': Prog A ” : Prog D ” : Lbi0 : {Z} : Z :D=0=>Goto1 : 丰>®to2 : Lbi2 : {D} : D : Lbi1 : Z< A=>Prog “ 3:' Prog “ 0:”Goto0 :丰>> A=>Z < B=>L=Z - A : K=RS : Prog “ 4' Prog “ 5:” Prog “ 0 ” Goto0 :工> > B=>Z w E=>L=S : K=RS : Prog “4' Prog “5'' Prog “6' Prog“ 0:”Goto0 :工> > E=>Z w F=>L=F -Z : K=RU : Prog 4” : Prog “9:" Prog “ 7:' Prog “ 0:" Goto0 :工> > F=>C=Z - F : Prog “ 8” Prog “0” Goto0W > 0=>Q : V :丰 >Q=Q : V= -V F 0X=X+Dcos (V+T ): Y=Y+Dsin (V+T ): O=0=> “ X=': X : Pause0: Y=Y 丄Prog A ”: Prog D ”:丰 >3 0=> “ X=：X : Pause0：Y=Y丄V=V丄F AX > M=>Prog “ B：Goto0 :丰 >X=M=>Prog “ C:丰 >X < M=>Prog “ B：Q=Q+180 : Lbi0 :Q=Q+360 : Q >360=>Q=Q-360 丄丰 >Q=QJF 3C=A-Z : X=G+Ccos (P +180): Y=H+Csin ( P +180): V=PF BQ=tan-1(Y-N)」(X-M)S=0=>X=0 : Y=0 : C=0 : Q=0 : V=0 :丰 >Gto1 : Lbi1 : X=L-L5詔0K2+L9£456K4- L13^599040K6+L17-17547 2640K8- L21-7.80337152E10K10 :Y=L3-)K-L7-336K3+L11^42240K5-L15-)676800K7+L19- 3530096640^- L23-.88024094712K11： C= V( X2+Y2): V=90L 2-J K : XM0>Q=tan-、」X :丰 >Q=0 " Y > N=>Q=90 丄丰 >Q=270JF D、边桩坐标计算及放样程序W(Z-G)后视(X-HS,Y-HS)A “ ZH'C= 2(( X-M ) 2+ (Y-N) 2))：“ SO= : Pause0CASIO fx4800 程序集杨小杰攀枝花公路建设公司R :圆曲线半径；LS1（ S ）:第一缓和曲线长 LS2（ U ）:第二缓和曲线长一、 程序中字母及符号意义：ZH-Q （P ）:直缓（直圆）点切线方位角 Z-G （ W ）弯道转角（左转为负，右转为正）J-G （T ）:中桩至右侧某点方向与中桩切线方位角 的夹角（大于等于 0度且小于等于180度，当正交 时为90度）ZH （ A ）:直缓或直圆点桩号 HZ （ F ）:缓直或圆直点桩号X-ZH Y-ZH X-HZ Y-HZ XO（ M ）:测站X 坐标； X-HS :后视点X 坐标；X 、Y :计算或放样点坐标 Q （ Q ）：计算或放样方位角 SO （ C ）:计算或放样距离 Z （ Z ）:计算点桩号 D （ D ）:边桩距中桩宽度（左为负值，右为正值） V（ V ）:中桩切线方位角 二、 输入、计算要点1.该程序一次只可输入一个弯道的参数，计算段落为上一弯道终点 （HZ 或YZ ）至下一弯道起 点（ZH 或ZY ）2 .计算单圆曲线时LS1、LS2输入时输03 .当只计算第一缓和曲线及圆曲线，不计算 第二缓和曲线时，弯道转角只需输入正或负值（左 转为正、右转为负）即可，可不输入准确的角度。
