跌落式熔断器常见故障的防范措施

高压跌落式熔断器简介及操作注意事项来源：京开华源简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV 配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两原因降低了跌落式熔断器的功能。

现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。

使得线路的跳闸率和配电变压器的故障率居高不下。

1对跌落式熔断器装置性缺陷的剖析随着电力行业的发展，高压跌落式熔断器的生产问题越来越大，主要问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。

工 业 技 术
ＣｎＮｗ ｅ ｎｏｅａ ｏ・ ｈａ ｅＴ ｈ ｌｉ ｄｒｕｓ ｉ ｃ ｏｇｓｎ Ｐｄ ｔ ｃ
跌 落式熔 断器 故 障及其 防止 措施
王 会 娜 李 新 钊
（ 、 州 市 电力 工业 公 司 ， 南 禹 州 ４ １７ ２ 许 昌供 电公 司 ， 南 许 昌 ４ １０ ） １禹 河 ６ ６０ 、 河 ６０ ０
１ｋ 配 电线 路分 支线 和配 电变 压器最 常 围 内的末端 线段 。 ０ｖ 为熔丝 选 择得 过小 或与 下一 级熔 丝容 量 配合 用 的一种 短 路保 护就 是跌 落 式熔 断器 ，它 具 跌 落熔 断 器正 常运 行时 ，依靠 保 险管 内 不 当 ， 越级 误熔 断 。这类 事故 ， 能是 因 发生 可 有 经 济 、 惠 、 作方 便 、 应 户 外 环境 性 强 熔 丝 的拉力 保持 其正 常状 态 。 实 操 适 当故 障时 ， 由于 为换 用大 容量 的变 压器 后 ，未 随之更 换 大容 等 特 点 ，被 广 泛 应 用 于 １ｋ ０ ｖ配 电 线 路 和 电流 很大 ， 丝 被熔 断 ． 险管 上部 和 下部 的 量 的保 险丝 所致 。 险熔 丝质量 不 良 ， 焊接 熔 保 保 其 ３ ｋＡ 以下容 量 的配 电 变压 器 一次 侧作 为后 机件便 以转 轴 为 中心发 生转 动 ，管子 依靠 自 处受 到温 度及 机械 力 的作 用后 脱开 ，也会 发 ５ｖ 备保护和进行系统、 设备投、 切操作之用。它 身的重量， 以下部挂钩为轴向下跌落。 由于熔 生误 断 。 安 装在 １ｋ 配 电线 路 分支 线上 ， 缩 小停 电 丝熔 断和跌 落 过程 中拉 长 电弧 的作 用 ，使 电 ０ｖ 可 ５防止 跌落熔 断 器故 障的 主要措 施 范围， 因其有 一 个 明显 的 断开 点 ， 了 隔离 弧很快 被切 断 ， 到保 护 的效果 。 配 电线路 具备 起 在 ５１加 强正 常的维 修 ． 开 关 的功能 ，给 检修 段线 路 和设 备创 造 了一 上 ． 断 器 的故 障所 占的 比重是 相 当 大 的 ， 熔 这 对运 行 中的熔 断器 ，要 定期 停 电检 查调 个 安全 作业 环境 ， 加检 修 人员 的安 全感 受 。 是 由于运行 管 理部 门对 熔断 器 缺乏 正确 的管 整各 个接 点及 活 动元件 。检查 和调 整工 作一 增 即使在 带 负荷 的情 况下 ，也 允许 停 、送 电操 理所致 。 般 １３ 进行 一 次 。因缺 陷严 重现 场不 能 维 ～年 作 ， 以 ， １ｋ 所 在 ０ｖ配 电线 路 和 配 电 变压 器 中 ４ 跌落 熔 断器存 在 的问题及 主要 故 障 修 的熔 断器 ， 应拆 回修配 。 则 得 到 了普及 。 ４１跌落 式熔 断器 的 问题 ． 跌 落熔 断 器检 查 调 整 的 项 目和 内容 ， 主 １跌 落 式熔 断器 的工作 原理 产 品工艺 粗糙 ， 造质 量差 ， 头弹 簧弹 要包 括安 装 固定是 否牢 靠 ， 是 否合 适 ， 制 触 角度 各 跌 落式 熔断 器 的熔 管两 端 的上 动触 头和 性 不 足 ，造 成 触 头 接 触 不 良而 产 生 火 花 过 部 接点有 无烧 伤 ， 是 否合适 ， 部活 动 轴 弹力 各 下 动触 头依 靠熔 断 体 系紧 ，将上 动 触头 推人 热 。 是 否灵 活 ，保 险 管长 度与 固定 元件 位 置是 否 鸭嘴 凸 出部分 后 ，磷铜 片等 制成 的上静 触头 熔管 转 动轴制 造 的粗 糙不 灵 活 ，使 熔管 配 合 等 ， 的缺 陷可 在现 场 维修 、 小 调整 ， 用 如 顶 着上 动触 头 ， 将管 牢 固地 卡在 鸭嘴 里 。 角度 达不 到规 程要 求 ，尤其 是 配备 的熔 管尺 小 锤 、 布打 磨各 部接 点 和转轴 等 ， 瓷 件 故而 砂 如有 闪络 、 烧伤 、 点烧 坏 、 点 弹簧 锈坏 等 接 接 当短路 电流通 过使 熔 断体熔 断 时 ，即产 生 电 寸多数达不到规程霰求 ， 要不就将鸭嘴顶死 ， 裂 纹 、 ’ 弧 ，管 内衬 的钢 纸 管在 电弧 使用 下 产生 大量 造成熔体熔断后熔管不能迅速跌落 ，不能及 情 况则应 更换 入厂 检修 。 气 体 ， 电流过 零使 用弧熄 灭 。 在 由于熔 断体熔 时将 电弧 切 闸困难 ， 头接 触不 良 ， 触 产生 电火 ５ 改进 消弧装 置 － ２ 断 ， 管 的上 下 动触头 弹 簧片 的作 用下 ， 在熔 熔 花 。 根 据过 去 对跌 落熔 断器 的 鉴 定试 验 ， 它 管迅速跌落， 电路断开， 使 切除故障段线路或 熔 断器额 定 断开 能量 小 ，其下 限值 小 于 只能可靠 的遮 断约 ３ＭＶ ５ Ａ的短 路容 量 。 由 但 者 故 障设备 。 被 保护 系统 的三相 短路 容量 。 目前 ，０ｖ １ｋ 户外 于许多农村龟 网是接自大电力网，其短路容 ２ 跌落 式熔 断器 的熔 丝规 格 的选 择 跌 落 式 熔 断 器 分 三 种 型 号 ，即 ５Ａ、０Ａ、 量 都很 大 。 因此 ，改 进跌 落熔 断器 的消弧 装 ０ １０ 在 ｌｋ 电 网中 ， 遍 采 用跌 落 式熔 断器 ２０ 。就 ２０ 的 上 限 是 ２０ Ａ，下 限 是 量 ， 高其 遮断 短路 故 障的 能力 ， 极其 重 Ｏｖ 普 ０Ａ ０Ａ ０ＭＶ 提 具有 作 为 分 支 线路 和 配 电 变压 器 的 过 电流 保 护 。 ２ ０ＭＶＡ 。 要 的意 义 。 装有 消弧 管的跌 落熔 断器 ， 其遮 断 如果 熔丝 规格 选 用不 当 ，将 会 造成 当线 路 或 有些 产 品熔管 尺 寸与 熔 断器 固定接 触 部 故 障容 量有 很 大 的提高 ，试 验证 明可 提 高一 配 电变压 器发 生短 路故 障 时熔丝 不 能正 确熔 分 尺寸 匹配不 合适 ， 易松 动 ， 极 在运 行 中一 旦 倍 以上 ， 断 故障 的 时间大 大缩 短 ， 由原 且遮 可 断而 导致 变 电所 出线 开关 跳 闸。所 以在 选用 遇 到外 力作用 、 动或 者 大风 天气 ， 振 便会 自行 来 的 ３ ０多 个 周 渡 （． ）缩 短 到 半 个 周 渡 ０６ ｓ 熔 丝 规格 时 ，一定 要与 变 电所 出线 开关 继 电 误 动而跌 落 ， 不但 减少 了售 电量 ， 而且 也很难 （．ｓ。装 有消 弧 管的熔 断 器 ， ０ｌ Ｏ） 当保 险熔 丝 熔 保护 动件 时 间相配 合 ， 配合 的原则 是 ： 其 保证 供 电可靠 率指 标 。 断时 ，其所 发 生的 电弧 受到 石英 砂 的冷却 以 跌落 式熔 断器 熔丝 的额 定 电流 必须 小 于 ４ ． 落熔 断器 存在 主要 故障 ２跌 及 棉 纸腔剂 因受高 温产 生 的气 体 ，使 管 内产 变 电所 出线开关 过 电流 保 护装 置 的一次 整定 ４． ． １烧保 险管 ２ 生 很大 压 力 向两端 喷气 ，因而很 快地 就会 熄 电流 。熔 丝 的熔 断时 问必 须小 于变 电所 线路 常 见熔 断器 的烧 管故 障都 在熔 丝 熔 断后 灭 电弧 将故 障遮 断 。 开关 过 电流 保护 装置 的 整定 时 间 。１ｋ 分歧 发 生 。中小 型 电力 网中烧 管 的原 因多 是熔 丝 ０ｖ ５３改进 保脸熔 丝 ． 线上 安装 的跌 落 式熔 断器 ，主要用 作过 负荷 熔 断后 不能 迅速 自动跌 落 ，这时 电弧 在管 子 高 压 跌 落熔 断 器 所 用保 险熔 丝 的 材料 ， 保护 ，其熔 丝 一般 按分 歧线 最 大负 荷 电流选 内未 被切 断 形 成 了连 续 电 弧而 将 管 子烧 坏 ， 最 好采 用铜 银合金 。 因为 它 的熔 点较 高 ， 井具 择 ． 落 式 熔 断器 的熔 丝 不 能多 条并 联 使 用 而 在大 电力 网中 ，烧 管则 常 因故 障容 量超 过 有一 定 的机械 强度 。熔 丝特 性 不受气 温 变化 跌 的原 因是 ：跌 落式 熔 断器熔 丝 的 电阻是 由制 了熔断 器所 能遮 断 的容 量 。保险 管 常因上 下 的影 响 ， 在空 气 中不 易被 氧化 变质 。 且 作熔 丝 的原料 及 加工 工艺 决定 的 ，与熔 丝 的 转 动轴 安装 不正 ， 杂物 阻塞 ， 被 以及转 轴部 分 这 种高 熔点 熔丝 的配 制成分 如下 。 额定 电流不 是成 正 比关 系 。不同 规格 的熔 丝 粗糙 。有 时 由于 熔丝 附件太 粗 ． 险 管孔 太 保 （ ）５ １ ２ Ａ及 以上 电流 的熔丝 ： 铜 ：０ 以重量 计） ５ ％（ 电阻不 同 ；不 同 厂家 的 同一规 格熔 丝 其 电阻 细 即使熔丝熔断， 熔丝元件也不易从管中脱 银 ： ％（ 量 汁１ ５ 以重 ０ 也不一定相同。如果将两条或多条不同规格 出使 管子不 能迅 速跌 落 。 （ ，容量 １ 以下 的熔 丝 ： ２Ｊ １、 ５ Ａ 的熔 丝 并联 起来 使用 ，根据 并联 电 阻的分 流 ４２ ．２保 险管误 跌落 故 障 ． 保险管不正常跌落的主要原因，是保险 铜 ５“以重量 计） ０（ 原 理 ，流过 每条 熔丝 的电流 不是 按其 额 定 电 银 ３ ％ｆ ０ 以重量计 ） 流 成正 比分 配 ， 这样 ， 造 成 当流过 熔 丝 的 管 长 度与 熔 断 器 固 定接 触 部 分 尺 寸 不 合 适 ． 就会 锌 ２ ％（ ０ 以重量计 １ 旦遇到大风就会被吹落

跌落式熔断器如何操作及跌落后处理方法操作跌落式熔断器时，应有人监护，使用合格的绝缘手套，穿绝缘靴，戴防护眼镜。

操作时动作应果断、准确而又不要用力过猛、过大。

要用合格的绝缘杆来操作。

对管的操作环往下拉。

合闸时，先用绝缘杆金属端钩穿入操作环，令其绕轴向上转动到接近上静触头的地方，稍加停顿，看到上动触头确已对准上静触头，果断而迅速地向上方推，使上动触头与上静触头良好接触，并被锁紧机构锁在这一位置，然后轻轻退出绝缘杆。

操作时应戴上防护色镜，以免拉、合闸时发生意外故障产生弧光灼伤眼睛；同时站好位置，操作时果断迅速，用力适度，防止冲击力损伤瓷体。

操作跌落式溶断器有两个突出的安全事项必须严格遵守：1)跌落式熔断器如同户外隔离开关，只能操作500kVA及以下的空载的变压器。

因此，操作前必须认真检査，确认该变压器低压侧总开关已处于断开状态，合或拉开跌落式熔断器之前必须履行此项检查。

2)一组三相跌落式熔断器由三个单极跌落式熔断器组成。

为避免操作时造成相间弧光短路，要求合闸时，先合两边相（遇有较强的与熔断器排列方向大体一致的风时，还要先合迎风相后合背风相），再合中相；拉闸时，操作顺序恰恰与合闸顺序相反。

3)不允许带负荷操作。

跌落式熔断器在运行中跌落应如何处理？运行中，触头接触处滋火，或一相熔丝管跌落，一般都属于机械性故障（如熔丝未上紧、熔丝管上的动触头与上静触头的尺寸配合不合适、锁紧机构有缺陷、受到强烈振动等）而两相或三相跌落，则是由于相间短路或过载引起的。

遇有熔管跌落时，应立即拉开变压器低压侧的断路器，使变压器空载，再拉下跌落相的熔管。

因为当一相跌落时，变压器处于断相运行状态，低压侧带的三相设备就会相运行，如为三相电动机，时间长了就可能烧毁。

所以应尽快拉开低压侧总断路器。

完成以上操作后，立即根据跌落的相数初步判断跌落原因，据此检查有关的故障范围，找出和确认具体的原因，并消除之。

然后再更换熔丝重新投人运行，并在投人运行的一段时间里，加强特殊巡视。

瞄国瞄盈口团圃
２ Ｐ４ 蕊 Ｕ Ｕ Ｉ４ Ｕ ．
。ｄ ｍ
工业技术
１Ｋ Ｖ跌落 式熔 断器故 障分析 及 防范 ０
孙 路 阳
（ 华婺 城 供 电局 ， 江 金 华 ３ １０ ） 金 浙 ２０ ０ 摘 要： 要保证 配 网安全稳 定运行 ， 须 坚持 “ 必 安全 第一 ， 防为主 ” 方针 ， 主要 设备 的健 康 水平起 到 了关键 性 的作 用。本文 结合 预 的 其 日常工作 经验 ， 配 网运行 中跌 落 式熔 断器及 熔丝 等常 用主要 设备 的检修 与 维护进 行介 绍 分析 ， 对 达到 提 高配 电的运 行 水平和故 障 防
３ ． 管 的长度 调 整应 适 中 ，要求 合 闸 ５熔 ５１ 熔 管 内必须使 用标 准熔体 ， ．３ ． 禁止 用 鸭 嘴舌 头 能扣 住触 头 长度 的三分 之 二 以上 ， 铜 丝铝 丝代 替熔体 ， 不准 用铜丝 、 更 铝丝及 铁 以免 发生 自行跌 落 的误动作 ，熔 管亦 不可 顶 丝将 触 头绑扎 住使 用 。 ５１ 对 新安 装或更 换 的熔断 器 ， ．４ ． 要严 格 死鸭 嘴 ，以防止 熔体 熔断后 熔 管不 能及 时跌 验 收工 序 ， 必须满 足规 程质 量要求 ， 安装 熔管 落。 ５左右 的倾 下角 。 ３ ． 使 用的 熔体 必须 是 正规 厂 家 的标 角 度达 到 ２ 。 ６所 准产 品 ， 具有 一定 的机械 强度 ， 并 一般 要求 熔 ５１ ．５更 换新 的 同规格熔 体 ， 可将熔 断 ． 不 体 最少 能承受 １７ ４ Ｎ以上 的拉力 。 后 的熔 体联 结起 来再 装入熔管 继续使 用。 ３ ０ Ｖ跌 落式 熔断 器安 装 在户 外 ， ． １Ｋ ７ 要 ５１ ．６断 器进 行巡 视 ， ． 每月不 少于一 次夜 求相 间距 离大 于 ０ ｍ。 ． ５ 间巡视 ， 看有 无放 电火 花和 接触不 良现象 ， 杳 ４跌落 式熔 断器 的检修操 作 有放 电 ，会 伴 有嘶 嘶 的响声 ，要尽早 安排处 般 情况 下不 允许带 负荷 操作 跌落 式熔 理 。 断器 ， 只允许其 操作 空载设 备（ 线路 ）但 在农 。 ５ ． 停 电检 修 时应 对熔 断 器做 如下 内 ２在 网 ＩＫ 配 电 线 路 分 支 线 和额 定 容 量 小 于 容 的检查 ＯＶ ２０ Ｖ ０ Ｋ Ａ的配 电变 压器 允 许按 下列 要 求 带负 ５ ． 、 触 头 接触 是 否 吻合 ， 密 完 ． １静 动 ２ 紧 好 ， 否烧 伤痕 迹 。 有 荷 操作 ： ４１操作 时由两 人进 行 （ ． 一人 监 护 ， 一人 ５ ． 熔断 器转 动部 位是 否灵活 ， ．２ ２ 有否 锈 操作 ） ，但必 须戴 经试 验合格 的绝 缘手 套 ， 穿 蚀 、 转动不灵等异常 ， 零部件是否损坏、 弹簧 绝缘靴 、 戴护 目眼镜 ， 用 电压等级 相 匹配 的 有 否锈蚀 。 使 合格绝 缘棒 操作 ，在雷 电或 者大 雨 的气 候下 ５ ． 熔体 本 身有否 受 到损伤 ， 长期 通 ．３ ２ 经 禁止操 作 。 电后有 无发热 伸长 过多 变得松 弛无力 。 ４２ ＿在拉 闸操 作 时 ， 一般 规定 为先 拉断 中 ５ ． 熔 管 经 多 次动 作 管 内产 气 用 消弧 ．４ ２ 间相 ，再拉 背风 的边 相 ，最 后拉 断迎 风 的边 管 是 否烧 伤 及 日晒雨 淋 后是 否损 伤变 形 、 长 花。 相 。因为配 电变 压器 由三 相运行 改 为两相 运 度 是 否缩短 。 ２ 熔 管转 动轴粗 糙 不灵 活 ，使 熔 管角 行 ， 中间相 时所 产生 的电弧 火花 最小 ， ． ２ 拉断 不 ５． ．５清扫 绝 缘子 并检 查有无 损伤 、 ２ 裂纹 度达不 到规 程要求 。尤其 是配 备 的熔 管 过长 致造 成相 间短路 。 次是拉 断背风 边相 ， 其 因为 或放 电 痕迹 ， 开上 、 引线 后 ， ２０Ｖ摇 拆 下 用 ５０ 将鸭 嘴顶死 ，造成熔 体熔 断后 熔管 不 能迅速 中间相 己被拉 开 ，背 风边 相与 迎风 边相 的距 表测试 绝缘 电 阻应大 于 ３ ０ ￣ ０ ＭＩ。 即使 造成 相间 ５２ ．６检 查 熔 断 器上 下 连 接 引线 有无 松 ． 跌 落 ， 法 及时 将 电弧 切断 、 灭 ， 成熔 管 离增 加 了一倍 ， 有过 电压产 生 ， 无 熄 造 最 放 过 烧 毁或 爆炸 ； 管 尺寸 短 ， 闸 困难 ， 接 短 路的可 能性也 很小 。 后拉断迎 风边相 时 ， 动 、 电 、 热现 象 。 熔 合 触头 触不 良产 生电火花 。 仅有 对地 的电容 电流 ，产生 的 电火 花则 已很 对上 述项 日检 查 出的缺 陷一定要 认真 检 ２３熔 断器 额定 断开 容 量小 ，其 下 限值 轻 微 。 － 修处 理 。 ４３合 闸 的 时候 操 作 顺 序 拉 闸 时 相反 ， － ６熔丝 熔 断原 因分析 小 于 被 保 护 系统 的 三 相 短 路 容 量 。 目前 ， ６１熔 丝 不正 常 熔断 引起 掉 管 ，从理论 ． １Ｋ ０ Ｖ户 外 跌落 式 熔 断 器 分 为 三 种 型 号 ， 即 先合 迎 风边相 ， 背风 的边 相 ， 后合 上 中 再合 最 ５Ａ、ＯＡ、０Ａ ０Ａ跌 落式 断器 的遮 断能 间相 。 ０ ＩＯ ２０ 。２０ 上 说是熔 丝保 护起 到 了作 用 。 是 ， 以往 的 但 从 力 上限是 ２０ Ｖ 。 限是 ２ Ｍ Ａ 根 据其 遮 ０Ｍ Ａ 下 ０Ｖ 。 ４ 操作 熔 管是 一项 频 繁 的项 目，注意 统计 中可 明显地 看 出 ，不正 常熔 断有时 间和 ． ４ — 月间 ，气 温 断容量的能力， 我们不难看出， 短路故障时熔 不到便 会造 成触 头烧 伤引起 接触 不 良 ，使触 气 候规 律 ，多发 生在 每年 的 ７ ８ 用 配变 负载上 升快 。这说 明 了 体 熔断后 不能及 时灭 弧 ，也 容易 使熔 管消 毁 头过 热 ， 簧退 火 ， 使触 头 接触 更 为不 良 ， 高 、 电负荷 大 、 弹 促 或 爆炸 。 形成 恶性循 环 。所 以 ， 、 熔管 时要 用力适 熔 丝不 正常 熔断 的重 要原 因 ：一是熔丝 容量 拉 合 ２ 有些 新开关 熔管 尺 寸 与熔 断 器 固定 度 ，合好 后 要仔 细检查 鸭 嘴舌头 能紧 紧扣住 与 配变 容量 配置 不 当 ，达 不到熔 丝配置 的技 ． ４ 二是 熔断特 性 比 接触部分尺寸匹配不合适， 极易松动。 在运行 舌头 长度 三分之 二 以上 ，可用拉 闸杆 钩住 上 术 标准 ； 熔丝 的 质量不 过关 ， 中一旦 遇到外力 作用 、 振动 或者 大风 天气 ， 便 鸭嘴 向下 压几 下 ，再 轻轻试 拉 ，检查 是 否合 较 差 。 会 自行 误动而 跌落 ， 不但减 少 了售 电量 ， 而且 好 。 闸时未 能到位或 未合 牢靠 ， 断器 上静 合 熔 ６２熔 丝 由于 轧伤 引 起掉 管没 有特 别 的 ． 触头 压力 不足 ，极易 造成 触头 烧伤或 者 熔管 时间 规律 和气候 规 律 ，从 熔丝 本体 轧断 的部 也很难 保证供 电可靠 率指标 。 位来看 有 两点 ： 熔丝 两端 固定 的螺 栓处 ， 一是 ３ 跌落式 熔断器 的检修安 装要 点 自行 跌落 。 ３１安装 时应 将熔 体 拉紧 （ 熔 体 大约 ． 使 ５跌落 式熔 断器 的运行维 护管理 二是熔 丝在 熔丝 管两端 的金 属铸件转 角处 。 ５１为使熔 断 器能 更可 靠 、 ． 安全 的运行 ， ６３在 拧 紧螺 栓 时 ，熔丝 末端 随螺 栓 的 ． 受到 ２． ４ Ｎ左右的拉力 ）否则容易引起触头 ５ ， 发热 。 除按 规程 要求 严格地 选择 正 规厂家 生产 的合 转动 而绕转 断股 。 ３ ． 断器 安装 在横 担 （ ２熔 构架 ） 应 牢 固 格产 品及 配件 包括 熔件 等外 ，在运行 维 护管 上 ６ 由于 熔丝 管两 端 金 属铸件 转 角处 有 ． ４ 理 中应特 别注 意 以下 事��

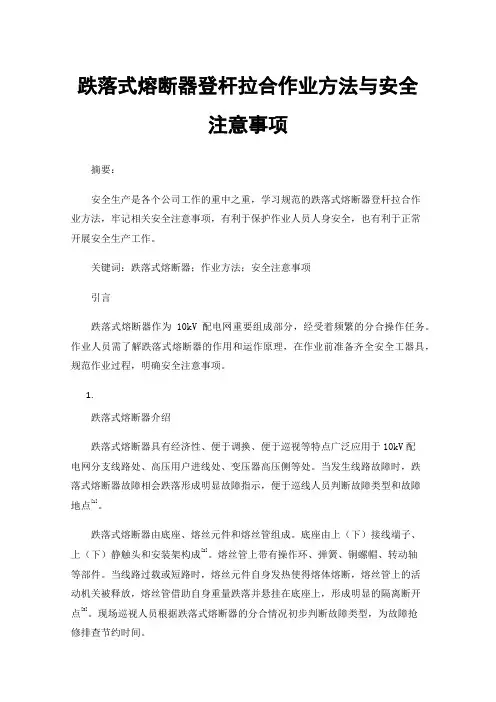

跌落式熔断器登杆拉合作业方法与安全注意事项摘要：安全生产是各个公司工作的重中之重，学习规范的跌落式熔断器登杆拉合作业方法，牢记相关安全注意事项，有利于保护作业人员人身安全，也有利于正常开展安全生产工作。

关键词：跌落式熔断器；作业方法；安全注意事项引言跌落式熔断器作为10kV配电网重要组成部分，经受着频繁的分合操作任务。

作业人员需了解跌落式熔断器的作用和运作原理，在作业前准备齐全安全工器具，规范作业过程，明确安全注意事项。

1.跌落式熔断器介绍跌落式熔断器具有经济性、便于调换、便于巡视等特点广泛应用于10kV配电网分支线路处、高压用户进线处、变压器高压侧等处。

当发生线路故障时，跌落式熔断器故障相会跌落形成明显故障指示，便于巡线人员判断故障类型和故障地点[1]。

跌落式熔断器由底座、熔丝元件和熔丝管组成。

底座由上（下）接线端子、上（下）静触头和安装架构成[2]。

熔丝管上带有操作环、弹簧、铜螺帽、转动轴等部件。

当线路过载或短路时，熔丝元件自身发热使得熔体熔断，熔丝管上的活动机关被释放，熔丝管借助自身重量跌落并悬挂在底座上，形成明显的隔离断开点[3]。

现场巡视人员根据跌落式熔断器的分合情况初步判断故障类型，为故障抢修排查节约时间。

作业涉及安全工器具1.脚扣 2.安全带 3.安全帽 4.围栏 5.红白带 6.标识牌 7.令克棒8.防雨罩（雨天时使用）9.雨披（雨天时使用）10.护目镜 11.绝缘鞋 12.专用吊绳三．作业方法1.登杆前检查工作环境是否适宜工作，在作业现场布置红白带、围栏并悬挂标示牌防止外人进入工作区域。

核对杆号与操作票内容无误。

2.作业人员对安全带、固定安全带的绳索、脚扣等工器具进行外观检查，所使用安全工器具应有合格的安全检验标签且在使用期限内。

3.请求调度发令执行工作，唱票复诵确保调度操作内容、操作票编号一致。

4.工作负责人或工作监护人现场召开站班会，宣布工作内容，布置具体工作安排，在操作票上记录调度发令人、现场工作发令人和作业人员的姓名，记录工作开始时间。

2019年第6期总第385期跌落式熔断器频繁熔断事故排查及防范措施李志全1，李明超2，李寿鹏1，王瑞宁1，孙善平1，李世玲1（1.国网山东省电力公司诸城市供电公司，山东诸城262200；2.国网山东省电力公司莒南县供电公司,山东临沂276600）2017年5月15日—6月4日期间，山东某邮政局供电专变跌落式熔断器频繁出现熔断事故，经5次排查后方得到彻底解决，导致客户多次停电。

事故原因为跌落式熔断器引线松动接触不良导致，该类问题虽然简单，但原因不易查找且极易被忽视。

为总结经验教训，将事故查找分析过程总结出来，以便同行借鉴。

1设备应用概况1.1供电设备情况邮政局专变型号为S9-160/10，供电线路为10kV 兴华西线供销商场支线9号杆（终端杆），客户支线电缆（YJLV 22-3×50/10，长度约100m ）经跌落式熔断器接入客户高压配电室。

该客户高压室设有高压负荷开关总柜（配置高压熔断器作为保护，熔管熔丝配置16A ），变压器经总柜后接入，相当于配置了两级熔丝保护。

1.2负荷情况客户用电负荷为综合用电负荷，以办公用电为主，沿街商铺、邮政业务门面用电也是其重要组成部分。

主要用电设备有22台2匹壁挂式空调，4台3匹落地式空调，照明、办公计算机等若干。

2熔丝频繁熔断情况第1次熔断：5月15日，客户反映供电中断，经查为其供电的9号杆上配置的跌落式熔断器A 、B 两相熔丝熔断。

考虑其跌落式熔断器已运行超过10年，更换熔丝的同时将其跌落式熔断器同时更换，通过带电作业方式接入电网，恢复送电。

第2次熔断：5月25日，客户再次反映供电中断，经查，依旧是刚刚更换的跌落式熔断器A 、B 两相熔丝熔断。

连续2次熔丝熔断，立即对供电电缆、变压器等主要设备进行检修检查和电气试验，均未发现问题。

怀疑其用电负荷分布不合理，遂配合客户调整三相负荷平衡后，将A 、B 相熔丝更换为30A 型号（原熔丝额定电流为16A ）后投入运行。

跌落式熔断器的常见故障及防范措施
跌落式熔断器是电路中常用的一种保护器件，它能够在电路发生故障时自动断开电路，保护电路和设备的安全。

但是，跌落式熔断器也存在一些常见的故障，如下：
1. 跳闸频繁：这可能是因为熔断器额定电流过小，或者是负载电流超过了熔断器的额定电流。

解决方法是更换符合负载电流要求的熔断器。

2. 熔丝烧断：这可能是因为熔丝材质或尺寸不合适，或者是负载电流过大。

解决方法是更换符合负载电流要求的熔丝，或者减小负载电流。

3. 熔丝老化：这可能是因为熔丝长时间工作使得熔丝老化，导致熔断器失效。

解决方法是定期更换熔丝，避免熔丝老化。

为了防范跌落式熔断器的故障，我们可以采取以下措施：
1. 选择符合负载电流要求的熔断器。

2. 定期检查熔丝的状态，如果发现熔丝老化或烧断，及时更换。

3. 避免负载电流过大，避免超过熔断器的额定电流。

跌落式熔断器在电路保护中起到了重要的作用，但是也需要我们关注其故障和防范措施，确保电路和设备的安全运行。

- 1 -。

操作跌落式熔断器时应注意事项集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-操作跌落式熔断器时应注意事项在广泛的实践中，通过对高压跌落式熔断器操作的不断总结，人们发现三相负荷在开断第一相时，断口电压较低，产生电弧小；开断第二相时，断口电压较高，切断电路后往往出现强烈的电弧，易使邻相短路；最后拉第三相时，因电路已无电流，也就不会产生电弧。

因此看来拉第二相是确保安全的关键。

另外，气流(刮风，风向)对操作的安全影响也是明显的，当气流将电弧拉长后，有可能引起相间短路，造成大的弧光，危及操作人员的安全。

一般的跌落式熔断器没有消弧装置，所以在变压器停送电时，为了防止电弧烧伤事故，应避免带负荷拉闸。

变压器停电时，先拉低压侧各分路(支路)开关，再拉低压线路总开关，最后拉变压器高压熔断器。

变压器送电操作顺序与此相反。

为了防止误操作，在拉合高压熔断器之前，应先检查低压开关是否在断开位置。

RW-10F型跌落式熔断器带有灭弧罩和灭弧触头，可以拉、合变压器的额定电流。

因此不受以上操作顺序的限制。

为安全起见，工作人员在操作高压跌落式熔断器时，应注意事项如下：(1)操作人员在拉开跌落式熔断器时，必须使用电压等级适合，经过试验合格的绝缘杆，穿绝缘鞋、戴绝缘手套、绝缘帽和防目镜或站在干燥的木台上，并有人监护，以保人身安全。

(2)操作人员在拉、合跌落式熔断器开始或终了时，不得有冲击。

冲击将会损伤熔断器，如将绝缘子拉断、撞裂，鸭嘴撞偏，操作环拉掉、撞断等。

所以工作人员在对跌落式熔断器分、合操作时，千万不要用力过猛，发生冲击，以免损坏熔断器，且分、合必须到位。

合熔断器的过程用力是慢(开始)→快(当动触头临近静触头时)→慢(当动触头临近合闸终了时)。

拉熔断器的过程用力是慢(开始)→快(当动触头临近静触头时)→慢(动触头临近拉闸终了时)。

快是为了防止电弧造成电气短路和灼伤触头，慢是为了防止操作冲击力，造成熔断器机械损伤。

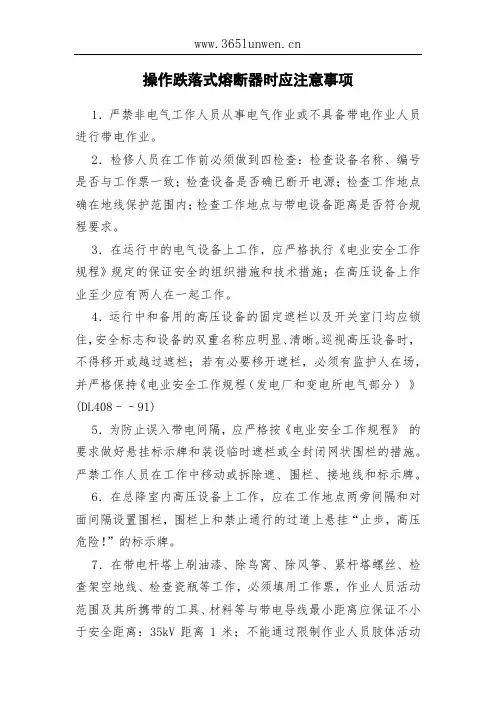

操作跌落式熔断器时应注意事项1．严禁非电气工作人员从事电气作业或不具备带电作业人员进行带电作业。

2．检修人员在工作前必须做到四检查：检查设备名称、编号是否与工作票一致；检查设备是否确已断开电源；检查工作地点确在地线保护范围内；检查工作地点与带电设备距离是否符合规程要求。

3．在运行中的电气设备上工作，应严格执行《电业安全工作规程》规定的保证安全的组织措施和技术措施；在高压设备上作业至少应有两人在一起工作。

4．运行中和备用的高压设备的固定遮栏以及开关室门均应锁住，安全标志和设备的双重名称应明显、清晰。

巡视高压设备时，不得移开或越过遮栏；若有必要移开遮栏，必须有监护人在场，并严格保持《电业安全工作规程（发电厂和变电所电气部分）》(DL408––91)5．为防止误入带电间隔，应严格按《电业安全工作规程》的要求做好悬挂标示牌和装设临时遮栏或全封闭网状围栏的措施。

严禁工作人员在工作中移动或拆除遮、围栏、接地线和标示牌。

6．在总降室内高压设备上工作，应在工作地点两旁间隔和对面间隔设置围栏，围栏上和禁止通行的过道上悬挂“止步，高压危险！”的标示牌。

7．在带电杆塔上刷油漆、除鸟窝、除风筝、紧杆塔螺丝、检查架空地线、检查瓷瓶等工作，必须填用工作票，作业人员活动范围及其所携带的工具、材料等与带电导线最小距离应保证不小于安全距离：35kV距离1米；不能通过限制作业人员肢体活动的方式来满足安全距离。

如工作需要又不能保证上述安全距离时，应按带电作业进行，工作人员应具备带电作业资格。

当等电位带电作业时的安全距离还不能保证时，应将带电设备停电，验明无电压、装设接地线后，方可进行工作。

8．在停电的电气设备,必须用相应电压等级的合格的专用验电器进行验电，验电前验电器应先在相应电压等级的有电设备上检验，确证验电器良好。

接地线应有接地和短路导线构成的成套接地线，成套接地线必须用多股软铜线组成，其截面应符合短路电流的要求，但不得小于25 平方毫米。

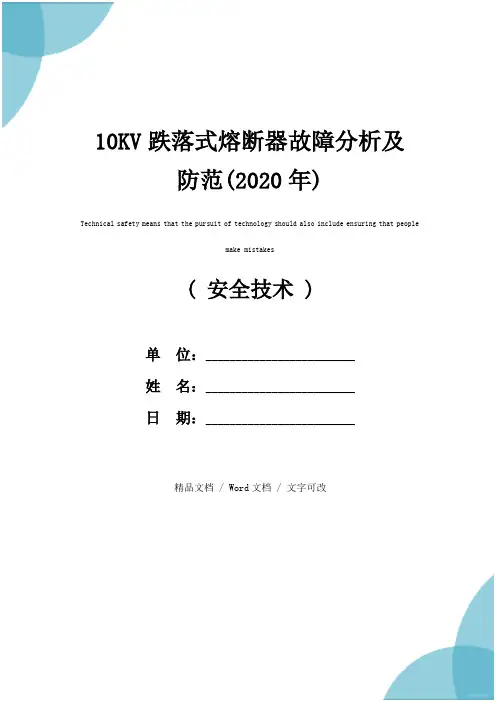

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改10KV跌落式熔断器故障分析及防范(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes10KV跌落式熔断器故障分析及防范(2020年)跌落式熔断器是10KV配电网系统中的主要设备之一,其安全运行和可靠动作对供电设备的安全尤为重要。

如果在运行中跌落式熔断器经常因熔丝故障而发生自动掉管,必然影响供电的可靠性。

1跌落式熔断器的工作原理由于跌落式熔断器安装在配电变压器上,可以作为配电变压器的主保护,故在10KV配电线路和配电变压器中得到了普及应用。

其工作原理是:熔丝管两端的动触头依靠熔丝（熔体）系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片制成的上静触头顶着上动触头,故而熔丝管牢固地松在“鸭嘴”里。

当短路电流通过熔丝熔断后产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。

由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管白身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。

2跌落式熔断器装置性缺陷的剖析2.1产品工艺粗糙,制造质量差,触头弹簧弹性不足,造成触头接触不良而产生电火花。

2.2熔管转动轴粗糙不灵活,使熔管角度达不到规程要求。

尤其是配备的熔管过长将鸭嘴顶死,造成熔体熔断后熔管不能迅速跌落,无法及时将电弧切断、熄灭,造成熔管烧毁或爆炸;熔管尺寸短,合闸困难,触头接触不良产生电火花。

2.3熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量。

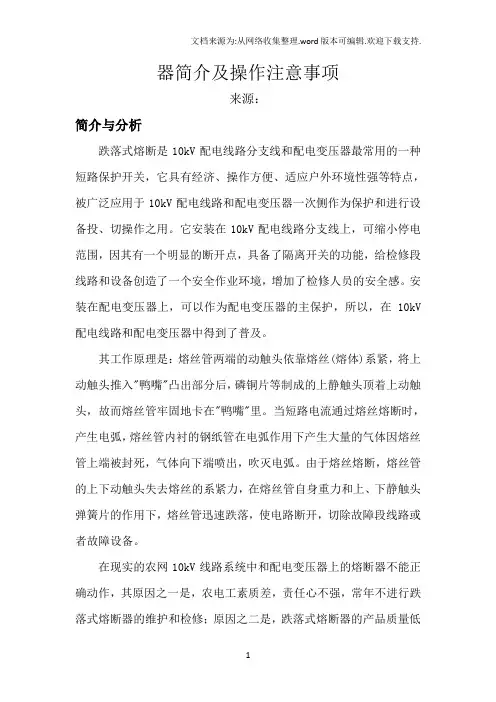

器简介及操作注意事项来源：简介与分析跌落式熔断是10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。

安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV 配电线路和配电变压器中得到了普及。

其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。

当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。

由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。

在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。

两原因降低了跌落式熔断器的功能。

现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。

使得线路的跳闸率和配电变压器的故障率居高不下。

1 对装置性缺陷的剖析随着电力行业的发展，高压跌落式熔断器的生产问题越来越大，主要问题如下：(1) 产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。

(2) 熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，熔管过长将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，及时将电弧切断、熄灭，造成熔管烧毁或爆炸；熔管尺寸短，合闸困难，触头接触不良，产生电火花。

替 高 压 断 路 器 然 而 ， 为 巾 配 电 网 的 “ 护 神 ” — 作 保 — 高 压 跌 落 式 熔 断 器 ， 是 较 易损 坏 的 也 ・ 控 制设 备 。 种 那
么 。 高 压 带 电 史 换 设 备 尚未 普 及 的 情 况 下 ， 何 做 到 在 如
应 急 抢 修 单 便 可 这 样 不 仅 节 约 了 资 金 ， 电 时 间 也 很 停
出时 ，由 于ｉ芯插 头 上面 的那 个捅 条 比 ｕ Ｆ面 的 两 个 插 条 略 长 ． 便 形 成 了 先 切 断 电 源 最 后 冉 解 除 接 零 保 护 的 过 程 。 这 样 ， 作 人 员 在 电 器 设 备 的 全 过 程 巾 ． 操 Ｔ作 均 受 到 了防止 问接 电击 的安全 保护 。
（ 熔 管 。 在 线 路 Ｋ 期 过 负 荷 或 经 常 ｌＩ 故 障 时 ， ４） Ｌ现 ｝
南 于 熔 管 熔 丝 配 置 不 合 理 ． 高 于 线 路 额 定 电 流 的 情 况
下 熔 丝 不 易 熔 断 ， 造 成 熔 管 发 热 ， 致 熔 管 烧 毁 。 此 易 导 外 ． 于 熔 管 两 端 铜 帽 的 止 定 螺 丝 松 动 ， 巾一 端 的 锏 南 其
帽下 滑 ． 使 铜帽 ＿ 致 埘端 问 距 缩 小 ． 嘴 罩 与 上 动 触 头 接 鸭 触 不牢 ， 风 吹时使 熔管 脱落 。 被
（ 灭 弧 罩 ＲＷ ｌ ５） ０一ｌ ／ Ｏ ＯＦ ｌ ＯＡ 型 熔 断 器 是 带 有 灭 弧 室 的 一 种 常 用 的线 路 控 制 没 备 。 在 紧 急 情 况 下 需 要 断 开 线 路 电 源 时 ． 烈 的 电 弧 ｒ． 灭 弧 室 内 熄 灭 ， 至 强 ｉ在 Ｊ 不 于 拉 弧 而 造 成 弧 光 短 路 或 接 地 等 事 故 ， 是 ． 果 频 但 如

（1）有些跌落式熔断器上动、静触头接触部分尺寸 匹配不合适，极易松动，遇到大风会被吹落；上静触头 的弹簧压力过小，不能卡住熔管导致熔管误跌落。对 此，在跌落式熔断器安装前一定要先检查其动、静触头 尺寸匹配是否合适，不能过紧也不能过松。
（2）跌落式熔断器安装角度不符合规定，安装角度 与铅垂线夹角太大，如大于 30°时熔管在熔丝安装稍有 点松驰的情况下就容易自行跌落。所以安装跌落式熔 断器时，其与铅垂线夹角要控制在 15—30°。 4 触头烧坏的故障原因及防范措施
（1）熔管因转轴安装不正、被杂物阻塞，以及转轴 部分粗糙而阻力过大等，导致熔丝熔断时熔管不能很 快跌落，灭弧时间延长而烧坏熔管。对此，在跌落式熔 断器安装时要检查其熔管的转轴部分是否光滑，必要 时用 0 号砂纸打磨处理，也可涂导电脂进行润滑。
（2）跌落式熔断器安装角度不符合规定，安装角度 与铅垂线夹角太小，如小于 15°时，熔管不能依靠自重 在熔丝熔断后自行跌落而烧坏。对此，安装跌落式熔 断器时要将其与铅垂线的夹角控制在 15—30°。
保护作用的情况下熔断。主要原因及防范措施如下。 （1）安装时熔丝受损造成熔丝非正常熔断。在跌
落式熔断器熔管内安装熔丝时，需要把熔丝一端缠绕 在螺栓上进行固定，拧松了会造成接触不良，拧紧了则 会拉伤熔丝，在使用后不久就发生断裂故障。拧紧时 拉伤熔丝的主要原因是垫片摩擦力大，熔丝出现“连轴 转”现象。为消除这一现象，可以在熔丝尾端涂上一层 导电脂。垫片与熔丝接触的地方有导电脂发挥润滑作 用，就能避免因“连轴转”拉断或拉伤熔丝。同时，导电 脂还有防止垫片和螺栓生锈的作用，减缓熔丝在露天 环境中的腐蚀速度，延长使用寿命。
第 27 卷 2019 年第 1 期 农村电工 43
DOI:10.16642/ki.ncdg.2019.01.045

跌落式熔断器的常见故障及防范措施
随着股市的不断波动，跌落式熔断器已经成为保护投资者的重要工具。

然而，熔断器也会遇到故障，这可能会给投资者带来损失。

本文将介绍常见的跌落式熔断器故障，以及如何防范这些故障。

1. 技术故障
跌落式熔断器是一种高科技产品，需要高度精密的计算和实时监控。

因此，技术故障是一种常见的问题。

例如，熔断器可能遇到软件漏洞、网络故障或硬件故障。

为了防范这些故障，投资者应该选择可靠的熔断器供应商，并保持软件和硬件的更新和维护。

2. 操作错误
投资者使用熔断器的过程中，操作错误也会导致故障。

例如，投资者可能会误操作熔断器，将其关闭或设置错误。

此外，投资者可能不熟悉熔断器的使用规则，导致误解或不当使用。

为了防范这些故障，投资者应该仔细阅读熔断器的使用说明书，并进行相关的培训和实践操作。

3. 网络攻击
跌落式熔断器运行在互联网上，因此也容易受到网络攻击。

例如，黑客可能会入侵熔断器的网络，篡改数据或破坏系统。

为了防范这些故障，投资者应该选择安全可靠的网络环境，并保持熔断器软件的更新和加强网络安全防范。

总之，跌落式熔断器是一种非常重要的投资保护工具，其故障会给投资者带来损失。

为了防范这些故障，投资者应该选择可靠的熔断
器供应商，仔细阅读熔断器的使用说明书，并保持软件和硬件的更新和维护。

同时，投资者也应该选择安全可靠的网络环境，加强网络安全防范。

进行设备投 、切操作之用 。 关键 词 ： 变压 器 措 施 试 验 技 术背景：跌落式熔 断器 是确保配 电变压器安全 、稳定运行 的主保护 ，要求其具有可靠性、灵活性。２ ０ １ ０年 市公 司下达供 电可靠 性指标 ９ ９ ． ５ １ ５ ％。 ２ ０ １ ０ 年第一季度 １ ０ ＫＶ线路跌落式熔断 器 故障率为 ７ ． ４ ％，较上年 同期增 长 １ ． ６ ％。三 月份供 电可靠 性 ９ ４ ． ６ ％，未达 指标 。跌落式熔断器故障 ，导致公 司每年都有一些 配 电变 压器 因过 负荷烧毁及 引起 线路跳 闸。危及 了变 压器 的正 常 、稳定运行 ，增加 了停 电时间，影响了供 电可靠性 。 １ 、现 状 调查 调查一 ：２ ０ １ ０年元至三月份，道 口、城 关、大寨等多个乡 镇有变压器烧毁 ，经分析都存在 高压跌落熔 断器发生故障 因素 。 调查二：小组成员通过查询 １ ０ Ｋ Ｖ装置台账，统计出目前运行 中的高压跌落熔断器资产属于公司的共 ５ １ ５ ５组。小组成 员对第一 － 一 季度 的跌落保险备件使用情况进行了统计，共计 １ １ ４ ５件 ，故障率 达 到了 ｌ １ ４ ５ ÷ （ ５ １ ５ ５ ×３ ） ×１ ０ ０ ％＝ ７ ． ４ ／ ｏ ｏ ，较 上 年 同期 增长 １ ． ６ ％。 调查三：为进一步分析跌落熔 断器故障原因，小组成员于 ４ 月 ２日对全县范 围跌落熔断器配件 ２ ０ １ ０年第一季度使熔管是跌落式熔断器发生故障最多的关键。 调查 四：小组成员对 ０ ８ 、０ ９年度 的跌落熔 断器故 障率情况 进行 了统计对 比，发现在 ０ ８年第 四季度故障率仅为 ５ ． ７ ５ ％。如 果我们 降低熔丝 、熔管消耗数量 ，由现状的 ９ Ｏ ％下降到 ６ ０ ％， 就可 以使跌落熔 断器 的故障率整体下降到 ５ ． ５ ％。 ２ ． 原 因 分析 工作人 员对跌落式熔断器产生故障的原因进 行分 析论证 ： １ ）考核不到位：小组成员通过资料检查 ，发现安全监察部 和用 电检查班在 一流工作现场 中的考核资料里面 ， 都对配变 台区 进行 了详细 的记录 ，有考核 、有奖惩。小组成员利用 一切机会 ， 短期 内在工作之便 、生活之 中现场查看 了运行 中的一些台区 ， 发 现人为捆绑 、 铜铝丝代替的现象较少 ， 不是本次活动的主要因素 。 ２ ）弹丝翻板短小 ：现场抽样检查，对翻板的工作状态进行 统计 ，工作在 储能的正常状态 的比例很小 ，即使换过熔丝时属于 正常 也不能保持长期在正常角度，容量 小的熔丝更加 明显 。经 过模拟实验确认 。 ３ ）负荷增长快：跌落式熔断器是 １ ０ ｋ Ｖ 配 电线路分支线和 配 电变压器最常用的一种短路保护 开关 ， 过负荷或短路时熔丝熔 断正是对配变和线路 的保护 ， 小组成 员通过对近几年 的农 网改造 分析 ，负荷增长过快已在每年 的生产规划 中体现，台区 的新增和 线路 的手拉手供 电，已基本解决了台区过 负荷现象 。 ４ ）挡板与挡块间隙不合理：弹丝翻板与限位块之 间间隙小 的， 还有弹丝翻板挂死 的现象， 也 同样造成熔 管的不能跌落情况 。 ５ ）人员培训少：小组成员通 过人力资源部门调查，一线员 工 全部持证上 岗，培训率、合格率全部达标 。
