25F RI E ND O F CHE MI CAL IN DUS T RY 工艺与设备2007.N O .05化工之友滑设计要求采用2号或3号钙基润滑脂正常生产时每工作一星期应将油杯盖拧紧一周以注入油脂(11)维护检修如需开启主副传动齿轮箱的箱盖时在重新装上前必须更换橡胶密封条并在静止密封面上均匀涂抹一层密封胶以防密封面渗油漏油(12)破碎机检修后当重新装配上段破碎辊夹壳联轴器时圆螺母和联轴器螺栓均应严格控制其拧紧扭力矩其数值为破碎辊圆螺母600N m 夹壳联轴器高强度螺栓450N m 拧紧夹壳联轴器螺栓时尚须注意其先后顺序应先拧紧对角螺栓然后拧紧中间螺栓同时注意联轴器对分面两侧的缝隙应均匀一致1选用跌落式熔断器应注意以下事项1.1额定电流根据运行经验跌落式熔断器的额定电流应留有较大裕度熔断器的额定电流一般按实际负荷电流的2倍以上选择据现场运行以验当通过跌落式熔断器的负荷电流经常超过90-100A 时跌落式熔断器的触头容易引起局部过热出现打火很容易扩大为电弧短路事故因此当正常负荷电流超过90-100A 时一般不采用跌落式熔断器而改用其他柱上开关1.2额定开断容量跌落式熔断器依靠熔丝熔断时电弧的热量在熔丝管内产生气体往外喷出吹灭电弧当短路电流太大时电弧太强气体吹不灭电弧因此规定了开断熔量的上限当短路电流太小时产生气体太少也无法吹灭电弧因此也规定了开断容量的下限当故障电流大于上限或低于下限时跌落式熔断器均不能可靠灭弧会造成短路因此在使用时应特别注意1.3熔丝的特性跌落式熔断器依靠熔丝的熔断来切断故障故障电流越大熔断越快熔断时间随故障电流的变化关系称安秒特性随着熔丝额定电流的不同以及熔丝的制造工艺的不同熔丝的安秒特性也有差异表1所示为根据熔丝的安秒特性曲线查得的熔断时间随电流的变化关系跌落式熔断器熔丝的额定电流系列如下357.510152030405075100150200A 1.4对熔丝管的技术要求熔丝管是跌落式熔断器产生气体灭弧的主要部件熔丝管的制造质量将直接影响跌落式熔断器的灭弧性能其材质和尺寸都有严格的要求熔丝管的内层为消弧管由产气材料制成外层为保护管一般由玻璃丝布管制成消弧管与保护管应密切配合在使用时不应出现弯曲变形2跌落式熔断器使用时应注意的问题2.1开断容量与额定电流的选择跌落式熔断器的开断容量上限和额定电流分别大于安装地点的短路容量和负荷电流同时验算其开断容量的下限应小于安装地点的短路容量2.2熔丝的选择熔丝的选择应符合跌落式熔断器动作的选择性一般熔丝额定电流应为被保护设备最大负荷电流的1.5-2倍有时为防止被保护设备发生故障时引起上一级保护误动作熔丝的额定电流也可取得略小一些即略大于被保护设备的正常满负荷电流2.3跌落式熔断器的操作对跌落式熔断器的操作应使用绝缘拉杆拉闸时只要用拉杆顶一下鸭嘴形静触头熔丝管即可跌落下来合闸时用拉杆顶住熔管夹头使熔丝管动触头迅速合入鸭嘴形静触头内卡住即可2.4跌落式熔断器的安装(1)瓷件应良好熔丝管不应有吸潮膨胀弯曲现象熔丝管上下触头的中心线与熔丝管轴线应在同一平面内不得扭歪(2)跌落式熔断器应使用专用金具安装牢固排列整齐不得左右转动相间水平间距不小于0.5m 为便于操作和熔丝熔断自跌瓷座轴线与地面垂线的夹角一般为20-30(3)分合操作应灵活可靠接触应紧密合闸前高速上下触头应有一定的压缩行程在运行中跌落式熔断器熔丝熔断3-4次以后应检查熔丝管内径是否增大若增大达2-3m m 则应考虑更换新熔丝管在运行中若发现跌落式熔断器分合闸不灵活则应立检修调正若无法调正则应换新的跌落式熔断器跌落式熔断器的选择和使用浅谈刘香芸娄文泉(七煤集团煤气公司154600)摘要跌落式熔断器价格便宜结构简单安装简便有明显断开点可以兼作隔离开关和过载短路保护之用因而在10kv 架空配电线路及配电变压器电源侧得到广泛使用但是如果选择或使用维护不当跌落式熔断器又很容易发生事故起不到应有的保护作用因此正确安装选择使用跌落式熔断器对提高供电安全性和可靠性有着十分重要的意义关键词跌落式熔断器短路保护供电安全中图分类号TD63文献标识码A 文章编号1004-0862200703a -0025-01表1跌落式熔丝熔断时间。
更换跌落式熔断器安全技术措施在电气设备运行过程中，跌落式熔断器的作用非常重要，它是一道重要的安全措施来确保电气设备及电路的安全运行。
在使用过程中，由于工作环境、工作时间长等因素的影响，需要对跌落式熔断器进行更换。
本文将从以下几个方面阐述更换跌落式熔断器的安全技术措施：1.了解电气设备在更换跌落式熔断器之前，首先要了解电气设备的电压等级、额定电流、额定功率及设备的工作环境等信息。
根据不同设备和环境的特点，选择合适的跌落式熔断器。
2.选择合适的跌落式熔断器跌落式熔断器不仅需要符合设备的额定电流和电压等级，还需要考虑跌落式熔断器的维护维修和更换的便利性。
同时，跌落式熔断器还应该符合电气设备安装要求，选用可靠性高，质量可靠的跌落式熔断器。
3.断电操作更换跌落式熔断器需要对电气设备进行断电操作，确保安全。
在断电前，需要确认设备和设备上的电源已经关闭，并且进行安全锁定，禁止任何工作人员进行任何操作和接线。
4.更换跌落式熔断器更换跌落式熔断器需要遵循以下步骤：（1）将旧跌落式熔断器完全拔出；（2）清理熔断器底座上的灰尘和污垢；（3）居中安装新的跌落式熔断器，确保熔断器触点与熔断器底座触点良好接触；（4）手动旋转跌落式熔断器，检测是否装配正确、操作正常；（5）安装跌落式熔断器时要注意避免弯曲熔断器连接片和熔断器支架变形等安装不当情况；（6）检查熔断器的安装位置是否牢固、有无松动现象。
5.巡检确认在更换跌落式熔断器后，需要进行设备巡检，确认设备运行正常，避免熔断器安装不当或者熔断器损坏等因素引发的安全问题。
6.记录维护在更换跌落式熔断器后，需要记录维护的相关信息，包括更换时间、跌落式熔断器型号、生产厂家、更换原因等信息，为后续的设备维护保养提供技术支持。
在更换跌落式熔断器的过程中，需要注意的安全技术措施有很多，需要根据实际情况进行具体的操作。
同时，需要工作人员具有一定的技术能力和技能，才能确保电气设备及电路的安全运行。
Q/GDW 02北京市电力公司企业标准Q/GDW 02 1xxxx—2014国网北京市电力公司目 次1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 使用条件 (4)5 选型原则 (4)6 技术要求及参数 (5)7 试验项目、方法及要求 (8)8 包装、运输、保管及安装 (10)附录A (11)(资料性附录) (11)前 言根据国家电网公司配电网“六化、六统一”标准化建设工作整体部署，认真落实北京公司“突出配电网建设改造，提升电网发展水平”工作要求，为进一步规范北京公司10kV户外跌落式熔断器的选型和检测，在《国家电网公司10kV户外跌落式熔断器选型技术原则和检测技术规范》的基础上，结合北京公司配电网的发展水平、运行经验和管理要求，对有关条款进行了更为严格的规定和补充。
为便于标准的使用贯彻，在排版上采用了不同的字体、符号，标准中宋体字是《国家电网公司10kV户外跌落式熔断器选型技术原则和检测技术规范》的条款，楷体字是北京公司根据具体差异化情况补充的条款。
补充条款分为1）新增补充；2）修订补充，对增加*标识的条款执行更为严格的要求。
本标准由国网北京市电力公司运维检修部提出并解释。
本标准主要起草单位：国网北京市电力公司运维检修部、国网北京市电力公司电力科学研究院。
本标准参加起草单位：北京京电电力工程设计有限公司。
本标准由国网北京市电力公司科技信通部归口。
本标准主要起草人：10kV户外跌落式熔断器选型技术原则和检测技术规范1 范围本标准规定了10kV户外跌落式熔断器的选型原则、检测项目及技术要求等内容。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 311.1-2012 高压输变电设备的绝缘配合GB/T 772-2005 高压绝缘子瓷件技术条件GB/T 2900.20 电工术语高压开关设备GB/T 4585 交流系统用高压绝缘子的人工污秽试验方法GB/T 11022-2011 高压开关设备和控制设备标准的共用技术要求GB/T 15166.3-2008 交流高压熔断器喷射式熔断器GB/T 16927.1-2011 高电压试验技术一般定义及试验要求GB/T 19519 标称电压高于1000V的交流架空线路用复合绝缘子-定义、试验方法及验收准则GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分﹕定义、信息和一般原则DL/T 640 户外交流高压跌落式熔断器及熔断件订货技术条件DL/T 5220 10kV及以下架空配电线路设计技术规程3 术语和定义GB/T 15166.3-2008第3章中确立的术语和定义适用于本标准。
一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器，它串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成，其中熔体是控制熔断特性的关键元件。
二、熔断器的作用当电路发生故障成异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中某些器件或贵重器件，也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明，由于当时的工业不发达白炽灯很贵重，所以，最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造熔断器由绝缘底座（支持件）、触头、熔体等组成。
熔体是熔断器的主要工作部分，熔体相当于串联在电路中的一段特殊的导线，当电路发生短路或过载时，电流过大，熔断器因过热而熔化，从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低，特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属；常见熔断器触头通常有两个，是熔体与电联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；四、熔断器种类1、螺旋式熔断器RL：在熔断管装有石英砂，熔体埋于其中，熔体熔断时，电弧喷向石英砂及其缝隙，可迅速降温而熄灭。
为了便于监视，熔断器一端装有色点，不同的颜色表示不同的熔体电流，熔体熔断时，色点跳出，示意熔体已熔断。
螺旋式熔断器额定电流为5～200A，主要用于短路电流大的分支电路或有易燃气体的场所。
1.产品用途跌落式熔断器是配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于35kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kv-35kV-66kv配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在配电线路和配电变压器中得到了普及。
2.正常使用条件2.1环境温度：不高于+40℃，不低于-40℃；2.2海拔高度：不超过1000m；（高海拔型不超过3000m);2.3电源频率：50±2Hz；2.4地震烈度：7度以下2.5最大风速：35m/s3.主要技术参数跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。
正常工作时，熔丝使熔管上的活动关节锁紧，熔管在上触头的压力下处于合闸状态。
故障时，熔丝熔断，在熔管内产生电弧，熔管内衬的消弧管在电弧作用下分解出大量气体，在电流过零时产生强烈的去游离作用而熄灭电弧。
由于熔丝熔断，因而活动关节释放使熔管下垂，在上、下触头的弹力和熔管自重的作用下迅速跌落，形成明显的断开间隙。
4.熔断器选用安装地点的短路容量应在跌落式熔断器额定断流容量范围内。
若超越上限，则可能因电流过大，产气过多而使熔管爆炸；若低于下限，则有可能因电流过小，产气不足而无法熄灭电弧。
因此，在选择跌落式熔断器的额定容量时，既要考虑其上限开断电流与安装地点的最大短路电流相匹配，还要重视其下限开断容量与安装地点的最小短路电流的关系。
考虑到跌落式高压熔断器作为配电变压器内部故障的主保护，保护范围从低压熔断器变压器侧到高压熔断器变压器侧，而且又作为低压熔断器的后备保护，应以低压出口两相短路作为短路电流最小值来选择其下限开断容量。
5.熔丝的选择熔丝的选择应能保证配电变压器内部或高、低压出线套管发生短路时能迅速熔断。
跌落式熔断器的维护方法跌落式熔断器是一种广泛应用于电力系统保护的设备，它采用了独特的断路方式，在电力系统故障时能够快速切断电路，保护电力设备安全运行。
跌落式熔断器具有结构简单、操作方便等优点，但在长期使用过程中也需要进行相应的维护保养，保证设备的可靠性和长期稳定运行。
本文将介绍跌落式熔断器的维护方法。
清洁保养跌落式熔断器的维护保养工作应包括定期的清洁，特别是重要的操作部位和接线处。
由于跌落式熔断器运行在比较恶劣的环境下，灰尘和湿度会影响设备的正常运行。
因此，在进行清洁时要确保仪器是断开的，用柔软的精细毛刷和吹气软管进行彻底清洁。
可靠性测试为了确保跌落式熔断器的可靠性，跌落型熔断器在维护时需要进行可靠性测试。
跌落式熔断器的跌落动作是一个重要的保护功能，正确的跌落动作是确保设备安全运行的前提。
测试跌落式熔断器的可靠性需要专门的测试设备，测试过程中要确保设备要求的环境条件满足，比如温度、湿度等等。
密封性检查跌落式熔断器在使用中积累了大量的杂质和有害物质，进入设备内部后将会影响设备的正常运行。
因此，在跌落式熔断器维护过程中需要对设备的密封性进行检查。
检查过程中可以使用压缩空气进行审查，同时还应该加强设备的密封性，保证设备运行的稳定性。
更换电气组件跌落式熔断器是一个高度智能化的设备，它使用了大量的电气组件，如继电器、变压器等。
随着设备的使用时间的增长，这些电气组件可能会出现问题，导致设备的使用寿命缩短。
为了保证设备的正常运行，需要定期更换电气组件，确保设备的长期稳定运行。
状态检查跌落式熔断器的正常工作状态对于设备的正常运行起着至关重要的作用。
在跌落式熔断器维护过程中，需要对设备的状态进行检查和分析。
状态检查的内容包括设备的工作状态、设备的升压和降压功能、设备的跌落功能、设备的故障提示功能等等。
在检查中，需要注意设备的运行状态，及时识别问题，以便及时维护和修理设备，使设备运行的更加稳定。
总结跌落式熔断器在电力系统中起着至关重要的作用，对于保证电力设备的安全运行和维护电力稳定起着不可替代的作用。
编号：SM-ZD-29316
跌落式熔断器的选择和维
护
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：____________________
审核：____________________
批准：____________________
本文档下载后可任意修改
跌落式熔断器的选择和维护
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
10kV配电线路分支线和配电变压器最常用的一种短路保护就是跌落式熔断器它具有经济、实惠、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和35kVA以下容量的配电变压器一次侧作为后备保护和进行系统、设备投、切操作之用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加检修人员的安全感受。
即使在带负荷的情况下，也允许停、送电操作，所以，在10kV配电线路和配电变压器中得到了普及。
1跌落式熔断器的工作原理
跌落式熔断器的熔管两端的上动触头和下动触头依靠
熔断体系紧，将上动触头推入鸭嘴凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而将管牢固地卡在鸭嘴里。
当短路电流通过使熔断体熔断时，即产生电弧，管内衬的钢纸管在电弧使用下产生大量气体，在电流过零使用弧熄灭。
由于熔断体熔断，在熔管的上下动触头弹簧片的作用下，熔管迅速跌落，使电路断开，切除故障段线路或者故障设备。
2跌落式熔断器的问题
(1)产品工艺粗糙，制造质量差，触头弹簧弹性不足，造成触头接触不良而产生火花过热。
(2)熔管转动轴制造的粗糙不灵活，使熔管角度达不到规程要求，尤其是配备的熔管尺寸多数达不到规程要求，要不就将鸭嘴顶死，造成熔体熔断后熔管不能迅速跌落，不能及时将电弧切闸困难，触头接触不良，产生电火花。
(3)熔断器额定断开能量小，其下限值小于被保护系统的
三相短路容量。
目前，10kV户外跌落式熔断器分三种型号，即50A、100A、200A。
就200A的上限是200MVA，下限是20MVA。
(4)有些产品熔管尺寸与熔断器固定接触部分尺寸匹配不合适，极易松动，在运行中一旦遇到外力作用、振动或者大风天气，便会自行误动而跌落，不但减少了售电量，而且也很难保证供电可靠率指标。

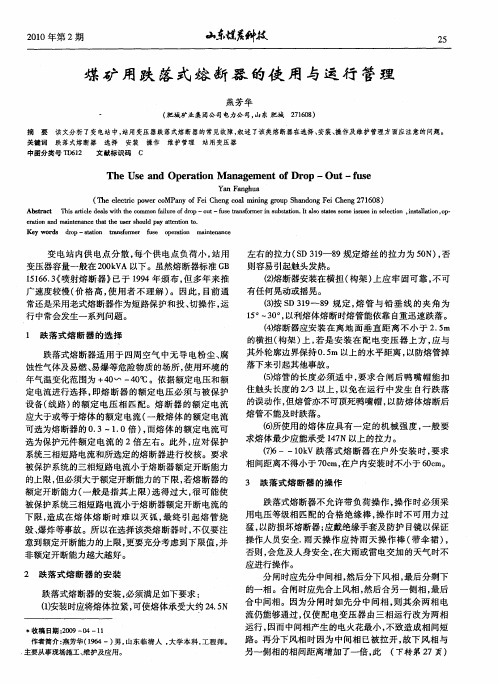

3跌落式熔断器的选择
10kV跌落式熔断器适宜用于四周空气无导电粉尘、我腐蚀性气体及易烧、易爆等危险性环境，年度温差变比在±40℃以内的户外场所。
其选择是按照额定电压和额定电流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。
熔断器具的额定电流应大于或等于熔体的额定电流(一般熔体的额定电流可选为熔断器具的0.3-0.1倍)，而熔断体的额定电流可选为额定负荷电流的1.5-2
倍。
此外，应按被保护系统三相短路容量，对所选定的熔断器进行校核。
保证被保护系统三相短路容量，对所选定的熔断器进行校核。
保证被保护系统三相短路容量，对所选定的熔断器进行校核。
保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必须大于额定断开容量的下限。
若熔断器的额定断开容量偏小将造成熔断体熔断时难以灭弧，最终引起熔管烧毁，爆炸等事故。
所以在选用该类熔断器时，要注意到它的额定断开容量上限值和下限值，并非是额定断开容量越大越好。
4跌落式熔断器的安装
(1)安装时应将熔断体拉紧(使熔体大约受到24.5N左右的拉力)，否则容易引起触头发热。
(2)熔断器安装在横担(构架)上应牢固可靠，不能有任何的晃动或摇晃现象。
(3)熔管应有向下25°±2°的倾角，以利熔断体熔断时熔管能依靠自身重量迅速跌落。
(4)熔断器应安装在离地面垂直距离不小于4M的横担(构架)上，若安装在配电变压器上方，应与配变的最外轮廓边界保持0.5m以上的水平距离，以防万一熔管掉落引发其他事故。
(5)所使用的熔体必须是正规厂家的标准产品，并具有一定的机械强度，一般要求熔体最少能承受教147N以上的拉力。
(6)10kV跌落式熔断器安装在户外，要求相间距离大于70cm。
5跌落式熔断器的操作
一般情况下不允许带负荷操作跌落式熔断器只允许其操作空载设备(线路)。
但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许下列带负荷操作：
(1)操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电交加或者大雨的气候下禁止操作。
(2)在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。
这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。
其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。
最后拉断迎风边相时，仅有配电变对地的电容电流，产生的电火花则已很轻微。
(3)合闸的时候先合迎风边相，再合背风边相，这是因为中间相未合上，相间距离较大，即使产生较大的电弧造成相间短路的可能性也亦很小。
最后合上中间相，仅使配电变两相运行变为三相运行，其产生的电火花很小，不会出现异常
问题。
(4)操作熔断器是一项频繁的项目，注意不到便会造成触头烧伤产生毛刺引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，如此形成恶性循环，所以，拉、合熔断器时不要用力过猛，合好后，要仔细检查鸭嘴舌能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。
合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管误动而自行跌落。
6跌落式熔断器的运行维护管理
(1)熔断器具额定电流与熔断体及负荷电流值是否匹配合适，若配合不当必须进行调整。
(2)熔断器的每次操作须仔细认真，不可粗心大意，特别是合闸操作，必须使动、静触头接触良好。
(3)要尽量避免跌落式熔断器连续多次断开额定遮断容量，对熔管内壁为钢纸管的熔断器，连续开额定遮断容量不应超过三次。
(4)熔管内必须使用正规厂家生产的标准熔体，禁止用铜丝铝丝代替熔断体，更不准用铜丝、铝丝及铁丝将触头绑扎住使用。
(5)对新安装或更换的熔断器，要严格验收工序，必须满足规程质量要求。
(6)熔断体熔断后应更换新的同规格熔体，不可将熔断后的熔体联结起来再装入熔管继续使用。
(7)应定期对熔断器进行巡视，每月不少于一次夜间巡视，查看有无放电火花和接触不良现象，不放电，会伴有嘶嘶的响声，要尽早安排处理。
①静、动触头拉触是否吻合，紧密完好，有否烧伤痕迹。
②熔断器转动部位是否灵活，有否锈蚀、转动不灵等异常，零部件是否损坏、弹簧有否锈蚀。
③熔断体本身有否受到损伤，经长期通电后无发热长过多变得松驰无力。
④熔管经日晒雨淋后有否损伤变形、长度有否缩短。
⑤绝缘子有否损伤，裂纹或放电痕迹，拆开上、下引线后，用2500V摇表测试绝缘电阻应大于300KΩ。
⑥检查熔断器上下连接引线有无松动、放电、过热现象。
