FANUC机器人视觉功能解析

2D&3D视觉系统设置一）概要：视觉系统（2DV、3DL）功能主要是通过视觉系统软件设置，建立视觉画面上的点位与机器人位置相对应关系。

对工件进行视觉成像，与已标定的工件进行比较，得出偏差值，即机器人抓放位置的补偿值。

本小结是以0397-JNKC济南重汽机床上下料项目为例说明2D&3D视觉系统设置的详细步骤。

优势：●降低了抓放工件位置的精度要求，机器人自动补偿抓放●柔性度高，可以同时应用于多种工件软件：●1A05B-2500-J868 ! iR Vision Standard●1A05B-2500-J869 ! iR Vision TPP I/F●1A05B-2500-J871 ! iR Vision UIF Controls●1A05B-2500-J900 ! iR Vision Core●1A05B-2500-J901 ! iR Vision 2DV●1A05B-2500-J902 ! iR Vision 3DL二）现场2D&3D视觉系统相机的安装位置三）视觉系统设置：2D Camera 3D Camera1)机器人与电脑连接设置如下：机器人电脑IP 172.16.0.2 172.16.0.3子网掩码255.255.255.0 255.255.255.0 网关172.16.0.1 172.16.0.13 连接完毕后，在IE地址栏中输入172.16.0.2进入图1图1点击上图中的“Vision Setup”，进入下图。

2)Camera Setup Tools 设置点击上图Vision Setup，然后再点击下图Camera Setup Tools（摄像头设置工具）点，Type:Prograessive Scan CameraName:DV2点击OK,进入下图。

图2 DV2为2D摄像头设置。

DL3为3D摄像头设置。

A）2DV Camera Setup Tools双击DV2，进入图3 双击，进入新建图3B）3DL Camera Setup Tools双击DL3，进入图4图42D摄像头安装在机器人上，打勾曝光时间，越大越亮可条光圈让数值尽可能小摄像点：工件太大时，需要多个照相点。

收那科呆板人视觉成像应用(2D)之阳早格格创做目录第一部分：视觉设定3第二部分：视觉偏偏好角度的读与与应用9应用范畴：摄像头没有拆置正在呆板人上.第一部分：视觉设定收那科呆板人视觉成像（2D-单面成像），为简化支配过程，便当调试，请按照以下步调：1、修坐一个新步调，假设步调名为A1.步调第一止战第二止真质为：UFRAME_NUM=2UTOOL_NUM=2以上二止步调，是为了指定该步调使用的USER坐标系战TOOL坐标系.此坐标系的序号没有该被用做视觉示教时的坐标系.2、网线连交电脑战呆板人统制柜，挨启视频设定网页（图一）.3、搁置工件到抓与工位上，通过电脑瞅，工件尽管正在摄像头成像天区核心，且工件该当局部降正在成像天区内.4、安排呆板人位子，使其能准确的抓与到工件.正在步调A1中记录此位子，假设此位子的代号为P1.抬下板滞脚位子，当其抓与工件运止到此位子时自由疏通没有克没有及战其余工件搞涉，假设此面为P2.得到的P1战P2面，便是以来视觉步调中要用到的抓件的趋近面战抓与面.5、拆置定位针，示教坐标TOOL坐标系（没有要使用正在步调A1中使用的坐标系号，假设本质使用的是TOOL3坐标系）；TOOL坐标系搞完之后一定没有要拆掉脚抓上的定位针，把示教视觉用的面阵板搁到工件上，通过电脑瞅察，示教板该当尽管正在摄像头成像天区核心.示教USER坐标系（没有要使用正在步调A1中使用的坐标系号，假设本质使用的是USER3坐标系）.此时不妨拆掉脚抓上的定位针USER坐标系搞佳之后一定没有要移动示教用的面阵板.6、依照如下图片真质依次设定视觉.图一：设定照相机（只需要变动），也便是曝光时间，包管：当光标划过工件特性天区的最明面时，中g=200安排.其余没有要变动.图二：标定示教面阵板.此时，只需要变动如下真质：图三:标定示教面阵板需要搞的设定图四:标定示教面阵板时，瞅察数据缺面范畴设定完以上真质后，圆不妨移走示教用的面阵板.之前所有时间移动此示教板，皆市制成过失！！图五（与图六为共一个页里，一个图上截屏没有完备.此页只需要变动曝光时间.）图六（与图5是共一个页里）除了设定曝光时间中，什么皆没有要动.正在完毕以上支配后，依照如下步调示教呆板人7、修坐一个新步调，假设步调名为A2.步调第一止战第二止真质为：UFRAME_NUM=3UTOOL_NUM=3以上二止步调，是为了指定该步调使用的USER坐标系战TOOL坐标系.此坐标系的序号是前里刚刚搞完的坐标系.8、通过运止步调A1（前二止必须运止，以指定坐标系），使呆板人到达工件上圆向子，加进步调A2，运止前二止，之后记录该面；之后再运止步调A1，使呆板人到达抓件位子（前二止必须运止，以指定坐标系，可则呆板人报障碍），之后加进步调A2，运止前二止（指定坐标系），再记录该面.正在步调第二止后里，拔出几止，按下图八拔出语句：以上记录的二个面，正在每止后里减少如下语句（光标移到每止末尾里，面CHOIC，不妨采用减少语句），睹图八.9、末尾，别记了，抓件有一个趋近面，有一个抓与面，该当另有一个退出面.退出面设定要领战趋近面是一般的.第二部分：视觉偏偏好角度的读与与应用1、读与视觉偏偏好的角度值PR[1]=VI[1].OFFSET2、变更PR1的坐标系，到笛卡我坐标系CALL INVERSE(1,2)CALL INVERSE(2,1)3、把视觉偏偏好的角度值赋值给R1，用于搞步调用R[1]=PR[1,6]4、如果没有克没有及找到天2步中的指令，依照如下要领对于呆板人设定：加进如下菜单：设定如下选项：此界里采用F3[KAREL]采用步调INVERSE采用CONSTANT后输进数字,连绝二次后步调便写佳了.。

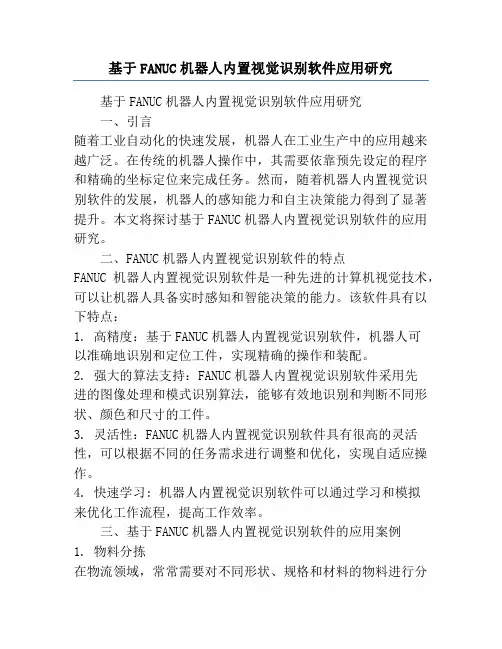

基于FANUC机器人内置视觉识别软件应用研究基于FANUC机器人内置视觉识别软件应用研究一、引言随着工业自动化的快速发展，机器人在工业生产中的应用越来越广泛。

在传统的机器人操作中，其需要依靠预先设定的程序和精确的坐标定位来完成任务。

然而，随着机器人内置视觉识别软件的发展，机器人的感知能力和自主决策能力得到了显著提升。

本文将探讨基于FANUC机器人内置视觉识别软件的应用研究。

二、FANUC机器人内置视觉识别软件的特点FANUC机器人内置视觉识别软件是一种先进的计算机视觉技术，可以让机器人具备实时感知和智能决策的能力。

该软件具有以下特点：1. 高精度：基于FANUC机器人内置视觉识别软件，机器人可以准确地识别和定位工件，实现精确的操作和装配。

2. 强大的算法支持：FANUC机器人内置视觉识别软件采用先进的图像处理和模式识别算法，能够有效地识别和判断不同形状、颜色和尺寸的工件。

3. 灵活性：FANUC机器人内置视觉识别软件具有很高的灵活性，可以根据不同的任务需求进行调整和优化，实现自适应操作。

4. 快速学习: 机器人内置视觉识别软件可以通过学习和模拟来优化工作流程，提高工作效率。

三、基于FANUC机器人内置视觉识别软件的应用案例1. 物料分拣在物流领域，常常需要对不同形状、规格和材料的物料进行分拣和分类。

基于FANUC机器人内置视觉识别软件，机器人可以通过摄像头捕捉物料的图像，然后根据事先设定的识别算法进行分析和判断。

最终，机器人可以实现对物料的自动分拣和归类，大大提高了物料处理的效率和准确性。

2. 装配任务在汽车制造等领域，装配是一个重要的工作环节。

传统的装配需要依靠人工判断和操作，存在着一定的误差和低效率。

而基于FANUC机器人内置视觉识别软件，机器人可以自动感知和识别零部件的位置和方向，根据事先设定的装配流程进行操作。

通过优化和加速装配过程，大幅度提高了装配效率和准确性。

3. 品质检测品质检测是生产过程中的重要环节，传统的品质检测通常需要人工参与，费时费力。

FANUC机器人R30-iA iRVision视觉系统2D功能内部培训提纲上海发那科机器人有限公司SEP ROBOT_TECH小组目录1空间三维坐标系基础 (1)1.1三维坐标系之间的关系 (1)1.2坐标系的二维变换 (2)1.3机器人坐标系和点直角坐标的表述 (3)2FANUC机器人二维偏移指令的几何含义 (4)2.1Offset PR[]指令 (4)2.2Tool Offset PR[]指令 (5)3视觉的偏移模式 (6)3.1Fixed Frame Offset (6)3.2Tool Offset (7)4相机和Camera setup (8)4.1调焦和光圈 (8)4.2拍摄距离的计算 (9)4.3Camera Setup (10)5Grid pattern calibration setup (12)5.1Robot mounted camera校正 (13)5.2Fixed camera/Robot mounted Grid校正 (15)5.3Fixed camera/Fixed Grid校正 (16)5.4几种相机校正的特点 (18)5.5自动生成Grid Frame功能 (18)6二维Vision Process setup (22)6.1二维Single View Vision Process建立 (22)6.2二维Multi View Vision Process建立 (26)6.3Depalletizing Vision Process建立 (27)7TP程序的编写 (30)7.1标准程序介绍 (30)7.2视觉数据寄存器VR[]及其VOFFSET指令 (31)1空间三维坐标系基础1.1三维坐标系之间的关系空间之内三维坐标系的三个方向分别以x,y,z表示，它们符合右手系。

两个空间三维坐标之间的位置差别称为这两个坐标系的变化方式，即坐标系A通过这种方式变换到和坐标系B。

图1-1两个三维坐标系之间的变化方式示意图FANUC机器人系统中对于坐标系的变换方式的表达符合X-Y-Z固定轴规则。

F A N U C机器人机器人视觉成像应用(2D)发那科机器人视觉成像应用(2D)目录第一部分：视觉设定 (3)UFRAME_NUM=2 (3)UTOOL_NUM=2 (3)UFRAME_NUM=3 (7)UTOOL_NUM=3 (7)第二部分：视觉偏差角度的读取与应用 (9)PR[1]=VI[1].OFFSET (9)R[1]=PR[1,6] (9)应用范围：摄像头不安装在机器人上。

第一部分：视觉设定发那科机器人视觉成像（2D-单点成像），为简化操作流程，方便调试，请遵循以下步骤：1、建立一个新程序，假设程序名为A1。

程序第一行和第二行内容为：UFRAME_NUM=2UTOOL_NUM=2以上两行程序，是为了指定该程序使用的USER坐标系和TOOL坐标系。

此坐标系的序号不应被用作视觉示教时的坐标系。

2、网线连接电脑和机器人控制柜，打开视频设定网页（图一）。

3、放置工件到抓取工位上，通过电脑看，工件尽量在摄像头成像区域中心，且工件应该全部落在成像区域内。

4、调整机器人位置，使其能准确的抓取到工件。

在程序A1中记录此位置，假设此位置的代号为P1。

抬高机械手位置，当其抓取工件运行到此位置时自由运动不能和其他工件干涉，假设此点为P2。

得到的P1和P2点，就是以后视觉程序中要用到的抓件的趋近点和抓取点。

5、安装定位针，示教坐标TOOL坐标系（不要使用在程序A1中使用的坐标系号，假设实际使用的是TOOL3坐标系）；TOOL坐标系做完之后一定不要拆掉手抓上的定位针，把示教视觉用的点阵板放到工件上，通过电脑观察，示教板应该尽量在摄像头成像区域中心。

示教USER坐标系（不要使用在程序A1中使用的坐标系号，假设实际使用的是USER3坐标系）。

此时可以拆掉手抓上的定位针USER坐标系做好之后一定不要移动示教用的点阵板。

6、按照如下图片内容依次设定视觉。

图一：设定照相机（只需要更改），也就是曝光时间，保证：当光标划过工件特征区域的最亮点时，中g=200左右。

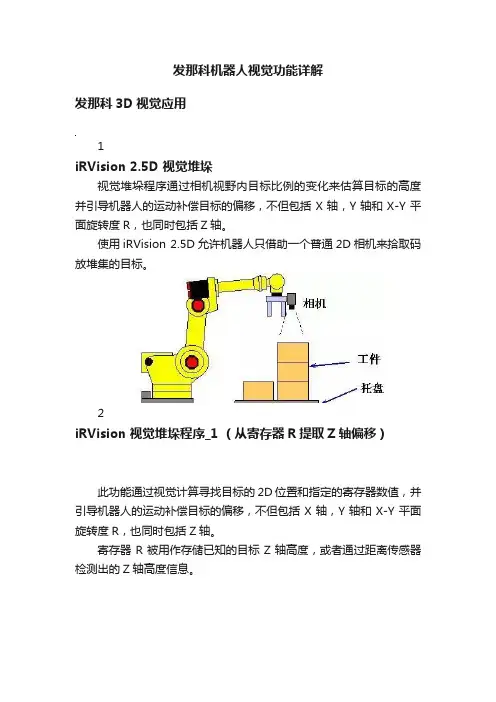

发那科机器人视觉功能详解发那科3D视觉应用1iRVision 2.5D 视觉堆垛视觉堆垛程序通过相机视野内目标比例的变化来估算目标的高度并引导机器人的运动补偿目标的偏移，不但包括X轴，Y轴和X-Y平面旋转度R，也同时包括Z轴。
