《现场总线技术概述》课件

02
现场总线技术的体系结构
现场总线的技术体系
现场总线的技术体系包括物理层、数据链路层和应用层。其中，物理层定义了总线的物理特性，如总 线的传输介质、电气接口等；数据链路层定义了数据传输的规则，如数据帧格式、流量控制等；应用 层定义了设备之间的通信协议和信息交换方式。
现场总线的技术体系还包括设备描述层和系统管理层。设备描述层用于描述设备的功能和属性，以便 于其他设备识别和连接；系统管理层则负责整个系统的调度和管理，包括设备的配置、监控和维护等 。
现场总线课件第1章 ppt课件
目 录
• 现场总线概述 • 现场总线技术的体系结构 • 现场总线技术的应用领域 • 现场总线技术的发展趋势与未来
展望 • 总结
01
现场总线概述
现场总线的定义
总结词
现场总线是一种用于工业自动化系统的通信协议，它允许不同设备之间进行实时 、双向、多节点通信。
详细描述
现场总线是一种通信协议，专门为工业自动化系统设计。它允许多个设备或节点 在同一个网络上进行实时、双向的数据交换。通过现场总线，各种传感器、执行 器、控制器等设备可以相互连接，形成一个完整的自动化系统。
现场总线的主要特点
要点一
总结词
现场总线具有实时性、可靠性和开放性等特点。
要点二
详细描述
现场总线作为一种通信协议，具有实时性、可靠性和开放 性等重要特点。实时性是指现场总线能够快速地传输数据 ，满足工业控制系统的实时需求。可靠性则是指现场总线 具有很强的抗干扰能力，能够保证数据传输的准确性和稳 定性。开放性则意味着现场总线遵循国际标准，不同厂商 的设备可以相互连接和集成，提高了系统的可扩展性和互 操作性。
化的市场需求和工业环境。

现场总线技术及其应用-概述
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
Hale Waihona Puke 41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔

二、几种典型的现场总线介绍
WorldFIP 传输媒体可以是屏蔽双绞线或光纤。 传输速率为： 31.25K bps用于过程控制；1M bps 用于加工制造系统；2.5M bps用于驱动系统。 标准速率为1M bps，使用光纤时最高速率可达5M bps。 目前WorldFIP的总线产品有法国Schneider公司的 Modicon-TBXplc系统；ALSTHOM公司的S－900 SCADA系统等。
二、几种典型的现场总线介绍
PROFIBUS现场总线 PROFIBUS有三个部分组成：
PROFIBUS-FMS（Field Message Specification）：主要 是用来解决车间级通用性通讯任务。可用于大范围和复杂的 通讯。总线周期一般小于100ms。 PROFIBUS-DP（Decentralized Periphery）：经过优化的 高速和便宜的通信总线，它的设计是专门为自动控制系统与 分散的I/O设备级之间进行通信使用的。总线周期一般小于 10ms。 PROFIBUS-PA（Process Automation）：专门为过程自 动化设计的，它可使传感器和执行器按在一根共用的总线 上，甚至在本质安全领域也可接上。根据IEC1158－2标 准，PROFIBUS-PA用双绞线进行总线供电和数据通信。
第一章 现场总线技术概述
主要内容
第一节 现场总线的产生 第二节 现场总线的概念及分类 第三节 现场总线的特点和优点 第四节 现场总线标准的制定 第五节 现场总线的现状
第一节 现场总线的产生
在过程控制领域： 从20世纪50年代至今的信号标准：4-2OmA （0-5V）的 模拟信号。 20世纪70年代，数字式计算机引入到测控系统中，进行 集中式控制处理。 20世纪80年代，微处理器在控制领域得到应用，嵌入到 各种仪器设备，形成分布式(DCS)控制系统。

己的FF协议 欧洲智能化作用和测量用户集团 （EIAMUG）
19.10.2020
第5讲 现场总线技术简介
15
5-1-6 现场总线标准化组织及标准(2)
LonWorks（Local Operating Network，局部 操作网络)
Profibus（Process Field Bus，过程现场总线） HART（Highway Addressable Remote
现场设备 现场总线技术将基本控制功能已完全下 放到现场 现场控制系统FCS FCS未来的趋势
19.10.2020
第5讲 现场总线技术简介
14
5-1-6 现场总线标准化组织及标准(1)
国际电工委员会（IEC）和美国仪表协会 （ISA） – IEC/ISA标准 现场总线基金会（简称FF） – 采用IEC/ISA标准，未定义的采用自
与传统仪表的不同之处 现场总线技术的关键
– 使自动控制系统与现场设备具有通信能力 – 连接成网络系统
19.10.2020
第5讲 现场总线技术简介
7
5-1-1 现场总线简介（3）
现场总线控制系统FCS的核心 现场总线的优点
– 适应了工业控制系统向分散化、网络化、智 能化方向发展的趋势
– 具有的开放性、数字化、多点通信等功能 – 应用领域不断扩大
第6章 现场总线技术简介－附
Introduction of Field Bus
19.10.2020
第5讲 现场总线技术简介
1
本讲主要内容
现场总线概述
– 简介、发展与趋势、技术特点、优点、FCS
现场总线标准
– 七层模型、物理层标准、其它层次协议
目前几类有影响的现场总线
– FF、Lonworks、HART、CAN 、 Profibus等

演示课件
模拟仪表控制系统（ACS，ANALOG CONTROL SYSTEM）
• 缺点：难于实现复杂的控制；模拟信号的传递需一对一的物理连接，
信号变化缓慢，提高计算速度与精度的难度较大，信号传输的抗干扰 能力也较差。
演示课件
直接数字控制系统（DDC, DIRECT DIGITAL CONTROL）
演示课件
多个现场总线国际标准并存的原因
• 1.技术方面的原因： • (1)现场总线是一项新技术，正处在“百花齐放”的时期。 • (2)仪表和执行器层的通信在数据的数量上大大增加、内容上大大丰富了，
任何规约都不能面面俱到。
• (3)不同领域的应用需求不同，一种规约难以满足各种不同应用的需求。 • 在这样的技术背景下，形成统一标准的过程将十分漫长。
演示课件
现场总线控制系统的基本结构
• 网络拓扑结构可以选择总线型、星
型和环型等不同形式；通信介质不 受限制，可用双绞线、电力线、光 纤、无线和红外线等多种介质。
• 由FCS构成的Infranet控制网很容易与
Intraneห้องสมุดไป่ตู้（企业内部局域网）和 Internet（全球信息网）互连，形成 一个完整的企业网络三级体系结构。
演示课件
现场总线控制系统与传统控制系统的结构对比
• 1. 现场总线设备具有通信能力，现场的测量变送仪表可以与执行器直接
传送信号，因而控制系统功能能够不依赖控制室的计算机或控制仪表， 直接在现场完成，实现彻底的分散。
• 2.由于采用数字信号替代模拟信号，因而可实现一对电线上传输多个信
号，同时又为多个现场总线设备提供电源；现场总线设备以外不再需要 A/D、D/A转换部件。这样就简化了系统结构、节约硬件设备、节约连接 电缆与各种安装维护费用。

互操作性是指实现互连设备间、系统间的信息传递与沟通。 而互用性则意味着不同生产厂家的性能类似的设备可实现相互 替换。
14
3） 现场总线已构成一种新的全分散化控制系统的体系结构， 从根本上改变了现有DCS集中与分散相结合的集散控制系统体 系，简化了系统结构， 提高了可靠性。
4） 作为工厂网络底层的现场总线，是专为现场环境而设计的， 可支持双绞线、同轴电缆、光缆、射频、红外线、电力线等， 具有较强的抗干扰能力，能采用两线制实现供电与通信，并可 满足本质安全防爆等要求。
5
应用 实体 “X”
应用 层 表示 层 会话 层 传输 层 网络 层 数据 链路 层 物理 层
网络 层 数据 链路 层
物理 层
应用 实体 “Y”
应用 层 表示 层 会话 层 传输 层 网络 层 数据 链路 层 物理 层
物理 媒体 (通信 路径 ) 系统 A
中断 节点
物理 媒体 (通信 路径 ) 系统 B
19
由于Ethernet技术的快速发展，Ethernet在电子世界成为 事实上的标准是必然的，Ethernet介入控制领域已经初见端倪。 TCP/IP是将数据打包成信息，从多个数据源仲裁传送，并保证 在另一端完整地重建信息的一种方式。许多供应商都在设计不 同的协议以便将其现场总线的数据转换到TCP/IP上，这样， 就可实现不同现场总线的数据在同一网络上传输，然而这样并 未解决标准统一的问题。目前，现场总线正在开发与Ethernet、 TCP/IP结合的技术有：ControlNet、DeviceNet、 Ethernet/IP联合推出的CIP（Control and Information Protocol）、Foundation Fieldbus推出的HSE（High Speed Ethernet）、Profibus推出的ProfiNet，还有一些现 场总线本身就是与Ethernet功能接近的LAN（局域网），因此 它们不经过Ethernet而直接与TCP/IP推出WorldFIP TCP/IP。

2、电动单元组合式模拟仪表控制系统
随着生产规模的扩大，操作人员需要同时按多点的信息 对生产过程实行操作控制，于是出现了气动、电动系列的 单元组合式仪表，这些仪表采用统一的模拟信号。
3、集中式数字控制系统
模拟控制系统中的模拟信号的传递需一对一的物理 连接，信号变化缓慢，很难提高控制系统的速度和精度， 随着计算机技术的发展，控制系统实现了集中数字控制。
• 数字信号的精确性：数字信息可排除模拟信息传输和转换中 所产生的误差。
• 由于现场总线是双向的，因此能够从中心控制室对现场智能 仪表进行控制，使远程调整、诊断和维护成为可能，甚至能 够在故障发生前进行预测。
四、现场总线控制系统的技术特点
系统的开放性 2. 互操作性与互用性 3. 现场设备的智能化与功能自治性 4. 系统结构的高度分散性 5. 对现场环境的适应性
第一章 现场总线技术概述
现场总线的发展背景 现场总线控制系统 几种有影响的现场总线 现场总线技术的现状及其发展前景
第一节 现场总线的发展背景
自动控制系统：在无人直接参与下可使生产过程或其他过 程按期望规律或预定程序进行的控制系统。自动控制系统 是实现自动化的主要手段。自动控制系统已被广泛应用于 人类社会的各个领域。在工业方面，对于冶金、化工、机 械制造等生产过程中遇到的各种物理量，包括温度、流量、 压力、厚度、张力、速度、位置、频率、相位等，都有相 应的控制系统；在农业方面的应用包括水位自动控制系统、 农业机械的自动操作系统等。在军事技术方面，自动控制 的应用实例有各种类型的伺服系统、火力控制系统、制导 与控制系统等。在航天、航空和航海方面，除了各种形式 的控制系统外，应用的领域还包括导航系统、遥控系统和 各种仿真器。
现场总线的发展趋势
网络结构趋向简单化

管理软件
用于自动化系统的管理和维护，支持设备的远程监控、故障诊断、资 产管理等功能。
软件应用的选择
01
根据实际需求选择合适的软件应用，需要考虑软件的功能、性 能、易用性、兼容性等方面。
02
根据自动化系统的规模和复杂度选择相应的软件应用，以满足
系统的监控、控制和优化需求。
在选择软件应用时，还需考虑软件供应商的技术支持和服务质
硬件设备的性能和可靠性直接影 响到整个现场总线系统的稳定性
和可靠性。
随着技术的发展，硬件设备的种 类和功能越来越丰富，为现场总 线技术的应用提供了更多的可能
性。
常见的硬件设备
传感器
用于采集现场的各种物理量， 如温度、压力、流量等，是实
现自动化检测的关键设备。
执行器
用于控制现场设备的动作，如 阀门、电机等，是实现自动化 控制的关键设备。
现场总线技术的应用领域
现场总线技术广泛应用于工业自动化 领域，如制造业、电力、石油化工等 。
在电力行业中，现场总线技术可以用 于实现电网的自动化监控和维护，提 高电网的可靠性和安全性。
在制造业中，现场总线技术可以实现 生产设备的监控和控制，提高生产效 率和产品质量。
在石油化工领域，现场总线技术可以 实现生产过程的自动化控制和监测， 提高生产效率和安全性。
技术发展的方向
01
实时性
进一步提高数据传输的实时性， 以满足工业控制对于快速响应的 需求。
安全性
02
03
兼容性
加强安全防护，提高系统的可靠 性和稳定性，防止数据泄露和被 攻击。
增强不同品牌和型号设备之间的 兼容性，降低集成成本和维护难 度。
技术发展的前景
01
02

物理层由媒体连接单元、媒体相关子层、媒体无关子层组成。各层协 议、各层管理实体和网络管理代理所组成的通信实体协同工作，共同 承担网络通信任务。
2020/7/29
18
3.1.3 基金会现场总线网络拓扑
1. 单网段拓扑 2.桥接网络拓扑
PID（链路主 设备）
模拟量输入（基 本设备）
2020/7/29
数据链路层为系统管理内核协议和总线访问子层访问总线媒体提供服务。访 问通过链路活动调度器进行，访问可以是周期性的，也可是非周期的。
数据链路层的操作被分成两层，一层提供对总线的访问，一层用于控制数据 链路用户之间的数据传输。
2020/7/29
17
系统管理和网络管理
物理层是传输数据信号的物理媒体与现场设备之间的接口。它为数据 链路层提供了独立于物理媒体种类的接收与发送能力。
现场总线技术及其应用
第3讲ห้องสมุดไป่ตู้
标题添加
点击此处输入相 关文本内容
标题添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
第3章 几种流行的现场总线
3.1基金会现场总线 3.2Profibus现场总线 3.3 LonWorks 3.4CAN总线 3.5 小节
2020/7/29
– World FIP 包括Honeywell，Allen-Bradley，Elsag Bailey等120多家， 以法国标准FIP（Factory Instrumentation Protocol）为基础制定现场总 线。
– FF基金会汇集了世界著名仪表、自动化设备和DCS制造厂商，研究 机构和最终用户。现有基金会成员120余家，以及诸多最终用户组成 的顾问委员会。FF的宗旨是促进产生一个单一的国际现场总线标准 。

广东石油化工学院自动化系
—控制仪表和计算机控制装置—

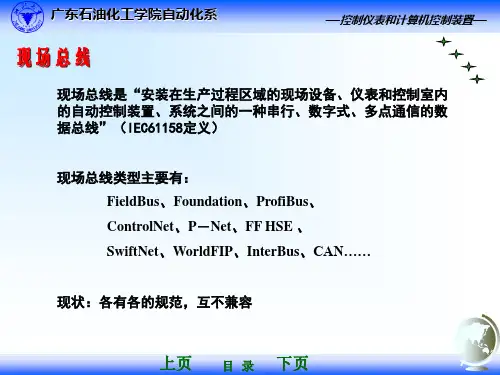

Hale Waihona Puke 现场总线现场总线是“安装在生产过程区域的现场设备、仪表和控制室内 的自动控制装置、系统之间的一种串行、数字式、多点通信的数 据总线”（IEC61158定义）
现场总线类型主要有： FieldBus、Foundation、ProfiBus、 ControlNet、P－Net、FF HSE 、 SwiftNet、WorldFIP、InterBus、CAN……
1）中国的 EPA（Ethernet for Plant Automation） 2）德国的 EtherCAT（Ethernet for Control and Automation Technology） 3）日本横河的V－Net。 4）日本东芝的TCNet。 5）欧洲开放网络联合会（ IAONA）的 EPL（ Ethernet PowerLink） 6）法国施奈德的ModBus TCP（RTPS）等
此外，一些国际组织也在积极推进以太网进入控制领域，正在进行工业以太 网关键技术的研究。
上页
目 录
下页
广东石油化工学院自动化系
—控制仪表和计算机控制装置—
2002年在北京TC65年会期间，建议对以下6个新的实时以太网协议提案将以 PAS（Publicly Available Specification）规范的形式发布:
上页
目 录
下页
广东石油化工学院自动化系
—控制仪表和计算机控制装置—
现场总线既是通信网络，又是自控系统。
它作为通信网络，它所传输的是接通、关断电源，开关阀门的指 令与数据，直接关系到处于运行操作过程之中的设备、人身的安 全，要求信号能够准确、及时到位，同时还具有节点分散、报文 简短等特征。
