第一章架空线路的基本结构

架空电⼒线路组成第三章架空电⼒线路组成第⼀节导线和避雷线架空线路的导线、避雷线架设在野外，常年在露天情况下运⾏，不仅经常承受⾃⾝张⼒作⽤，还受各种⽓象条件的影响，有时还会受⼤⽓中各种化学⽓体和杂质的侵蚀。

因此导线和避雷线除了要求有良好的导电性能外，还要求有较⾼的机械强度。

对导线的具体要求，⼀是导电率⾼；⼆是耐热性好；三是机械强度好；四是具有良好的耐振、耐磨、耐化学腐蚀性能；五是质量轻，价格低，性能稳定。

⼀、架空导线的分类1．裸导线（1)铜导线铜导线具有优良的导电性能[γ=53m/（Ω·mm2）]和较⾼的机械强度（σ=382N/ mm2），耐腐蚀性强，铜的密度为9.8g/cm3，是⼀种理想的导线材料。

但由于铜在⼯业上⽤途极其⼴泛，资源少⽽价格⾼，因此，铜线⼀般只⽤于电流密度较⼤或化学腐蚀较严重地区的配电线路。

（2）铝导线铝导线的导电性能和机械强度不及铜导线，铝和铜⽐较，铝的导电系数[γ=32m/（Ω·mm2）]⽐铜⼩1.6倍。

铝的机械强度（σ=157N/ mm2）也⽐较⼩，抗化学腐蚀能⼒也⽐较差。

但铝的质量⼩，铝的密度为2.7g/mm3，并且铝的储量⾼⽽价格低，因此，铝也是⼀种⽐较理想的导线材料。

铝的性质决定了铝线⼀般⽤于档距较⼩的架空配电线路，但在沿海地区或化⼯⼚附近不宜采⽤铝线。

（3）钢芯铝绞线为了充分利⽤铝和钢两种材料的优点以补其不⾜，⽽把它们结合起来制成钢芯铝绞线。

钢芯铝绞线具有较⾼的机械强度，它所承受的机械应⼒是由钢芯线和铝芯共同承担的，并且交流的集肤效应可以使钢芯线中通过的电流⼏乎为零，电流基本上是由铝线传导的。

因此，钢芯铝绞线的导电和机械性能均⽐较良好，适⽤于⼤档距架空电⼒线路。

钢芯铝绞线的结构见图3-1 所⽰。

通型LGJ、轻型LGJQ和加强型LGJJ钢芯铝绞线三种。

普通钢芯铝绞线，铝钢截⾯⽐S L:S G=5.3:6.1;轻型钢芯铝绞线，铝钢截⾯⽐S L:S G=7.6:8.3;图3-1 钢芯铝绞线结构加强型钢芯铝绞线，铝钢截⾯⽐S L:S G=4:4.5;（4）防腐型钢芯铝绞线（LGJF）防腐型钢芯铝绞线（LGJF），其结构形式及机械性能、电⽓性能与普通钢芯铝绞线相同，它可分为轻防腐型(仅在钢芯上涂防腐剂)、中防腐型(仅在钢芯及内层铝线上涂防腐剂)和重防腐型(在钢芯和内外层铝线均涂防腐剂)三种。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

架空配电线路的结构介绍摘要：电力线路按架设方式可分为架空电力线路和电缆线路两大类。

目前我国送电线路基本是架空电力线路，而配电线路则是以架空电力线路为主，电缆线路一般只应用在城市中心地带、线路走廊狭窄和变、配电所进出困难的地段，或因过电压保护需要而设置的一般电缆。

本文对架空配电线路的结构做了简单介绍。

关键词：架空；配电线路；结构；介绍架空配电线路主要由杆塔、横担、绝缘子、导线、金具、拉线等组成。

1．杆塔、横担和拉线架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔。

杆塔应具有足够的机械强度和耐用、廉价、便于运输和架设等特点。

杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。

一般杆塔有以下几种：（1）按杆塔的作用分1）直线杆塔。

直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80%左右。

直线杆塔的导线用线夹河悬式绝缘子串挂在横担上一级用针式绝缘子固定在横担上，它仅承受导线的质量。

2）耐张杆塔。

又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。

它承受导线的拉力，耐张杆塔将线路分割成若干耐张段，以便于线路的施工和检修。

3）转角杆塔。

用于线路的转角处，有直线和耐张两种。

转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。

4）终端杆塔。

它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。

5）跨越杆塔。

用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。

6）换位杆塔。

用于线路中为改变电容分布，需要更换位置之处。

（2）按架设的回路数分1）单回路杆塔。

在杆塔上只架设一回路的三相线路。

2）双回路杆塔。

在同一杆塔上架设两个回路的--*线路。

3）多回路杆塔。

在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。

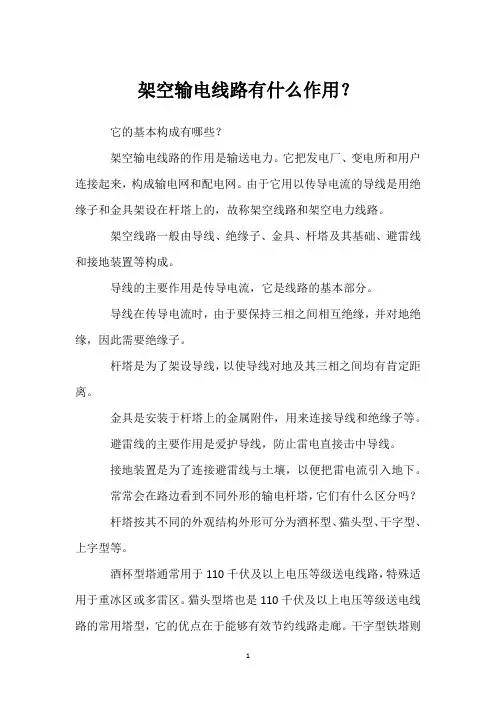

架空输电线路有什么作用？
它的基本构成有哪些？
架空输电线路的作用是输送电力。

它把发电厂、变电所和用户连接起来，构成输电网和配电网。

由于它用以传导电流的导线是用绝缘子和金具架设在杆塔上的，故称架空线路和架空电力线路。

架空线路一般由导线、绝缘子、金具、杆塔及其基础、避雷线和接地装置等构成。

导线的主要作用是传导电流，它是线路的基本部分。

导线在传导电流时，由于要保持三相之间相互绝缘，并对地绝缘，因此需要绝缘子。

杆塔是为了架设导线，以使导线对地及其三相之间均有肯定距离。

金具是安装于杆塔上的金属附件，用来连接导线和绝缘子等。

避雷线的主要作用是爱护导线，防止雷电直接击中导线。

接地装置是为了连接避雷线与土壤，以便把雷电流引入地下。

常常会在路边看到不同外形的输电杆塔，它们有什么区分吗？
杆塔按其不同的外观结构外形可分为酒杯型、猫头型、干字型、上字型等。

酒杯型塔通常用于110千伏及以上电压等级送电线路，特殊适用于重冰区或多雷区。

猫头型塔也是110千伏及以上电压等级送电线路的常用塔型，它的优点在于能够有效节约线路走廊。

干字型铁塔则
由于其受力状况清楚直接、经济有用，所以主要用作耐张塔及转角塔，是220千伏及以上电压等级送电线路的常用塔型。

农村配电线路知识第一章架空线路的组成第一节配电线路的杆塔一、电杆的种类1、铁塔铁塔常用于送电线路，但由于受特殊条件的限制，在配电线路中也时常用铁塔。

铁塔有角钢塔、钢管塔及圆管铁塔。

铁塔的优点是机械强度大，使用年限长等特点。

2．水泥杆水泥杆分为：等径杆、拔梢杆及方型杆。

按制作要求分为：普通钢筋混凝土电杆和预应力钢筋混凝土电杆。

（1）等径杆有3m、4.5m、6m、9m段，电杆的长度由它们连接组成。

（2）拔梢杆拔梢杆的锥度为1/75，根据拔梢杆的梢径可分为φ130、φ150、φ190、φ230、φ270等几种。

根据长度可分为7.5m 、8m、9m、10.5m、11m、12m、13m、15m、18m、21m等几种。

（3）拔梢杆根径的计算计算公式为：D=h/75+d式中：h—拔梢杆的长度，m；d—拔梢杆的梢径，mm；二、杆的型式分类1、直线杆直线杆设立于配电线路的直线段上。

在配电线路中占电杆总数的70～80%左右。

正常工作条件下能够承受线路侧面的风荷重及导线、金具、横担拉线向下的垂直分力等力的作用。

但不能承受线路方向的导线荷重。

2、耐张杆耐张杆设立于若干直线杆两端。

耐张杆又称承力杆，与直线杆相比，强度较大。

在正常工作条件下能够承受线路侧面的风荷重；还可以承受导线和架空地线的拉力。

耐张段长度一般不超过2km。

在事故条件下能够承受线路方向导线的荷重。

3、转角杆转角杆设立于线路方向改变的地方。

用于线路的转弯处，有直线型和耐张型两种形式。

在正常工作条件下能够承受导线拉力产生的角度荷重和线路侧面的风荷重；在事故条件下能够承受线路方向导线的荷重。

4、终端杆终端杆设立于配电线路的首端及末端。

在正常工作条件下能够承受线路方向导线的荷重和线路侧面的风荷重。

5、分歧杆分歧杆设立于分歧线路与主配电线路的连接处。

这种电杆，在干线方向上可以是直线型或耐张型杆，在分歧线方向上时则需用耐张杆型，并应能承受分歧线路导线的全部荷重。

6、跨越杆跨越杆用于跨越铁路、公路、河流和其他电力线路等大跨越的地方。

第一章架空输电线路基本知识1、输电线路的任务是输送电能，并联络各发电厂、变电站使之并列运行，实现电力系统联网。

2、输电线路按电压等级分为高压、超高压、特高压线路；按架设方式分为架空线路和电缆线路；按输送电流的性质分为交流线路和直流线路；按杆塔上的回路数目分为单回路、双回路和多回路线路；按相导线之间的距离分为常规型和紧凑型线路。

3、架空输电线路主要有导线、地线、绝缘子（串）、线路金具、杆塔和拉线、基础以及接地装置等部分组成。

4、输电线路用架空线基本都由多股圆线同心绞合而成；在现行国家标准中，导线用型号、规格号、绞合结构及本标准号表示。

型号第一个字母均用J，表示同心绞合；例如JG1A-40-19表示19根A级镀层普通强度镀锌钢线绞制成的镀锌钢绞线，相当于40mm²硬铝线的导电性；JL/G1B-500-45/7表示由45根硬铝线和7根B级镀层普通强度镀锌钢线绞制成的钢芯铝绞线，硬铝线的截面积为500mm².5、导线的截面选择：导线的截面选择应从其电气性能和经济性能两个方面考虑，保证安全经济地输送电能。

一般先按经济电流密度初选导线截面，再按允许电压损失、发热、电晕等条件校验。

大跨越的导线截面宜按允许载流量选择，并应通过技术经济比较确定。

6、地线架设及选择：110kv输电线路宜全线架设地线，在平均雷暴日不超过15日或运行经验证明雷电活动轻微的地区可不架设地线。

无地线的输电线路宜在变电站或发电厂的进线段架设1～2km的地线。

在平均雷暴日超过15日的地区的哦220～330kv输电线路应沿全线架设地线，山区宜采用双地线。

500kv输电线路应沿全线架设双地线。

7、导线的排列方式：单回路的导线常呈三角形、上字形和水平排列，双回路有伞形、倒伞形、六角形和双三角形排列，在特殊地段还有垂直排列、斜三角形排列等。

8、导线的换位方法：直线杆塔换位、耐张杆塔换位和悬空换位。

9、绝缘子片数公式：n≥a·Un/h 绝缘子联数确定公式：N≥G/[Tj]第二章设计用气象条件1、主要气象参数对线路的影响：风作用于架空线上形成风压，产生水平方向上的荷载，风荷载使架空线的应力增大，杆塔产生附加弯矩，会引起断线、倒杆事故。

架空输电线路基础名词及解释一、架空输电线路的组成：架空输电线路主要由导线、避雷线、绝缘子（串）、线路金具、杆塔、基础、接地装置几部分组成，部分杆塔还有拉线。

1、导线:悬挂在杆塔上，用于传导电流、输送电能的设备。

它通过绝缘子串悬挂在杆塔上。

2、避雷线：避雷线又称架空地线,悬挂于导线之上.它的作用是防止雷击架空导线，并在架空导线受到雷击时起分流作用，对导线起耦合和屏蔽的作用，降低导线上的感应过电压.3、绝缘子：用来支持或悬挂导线和避雷线，保证导线与杆塔间不发生闪络，保证避雷线与杆塔间的绝缘。

4、线路金具：线路金具是输电线路所用金属部件的总称。

它是用于悬挂、固定、保护、接续架空线或绝缘子以及在拉线杆塔的结构上用于连接拉线的金属器件。

线路金具可以分为线夹、连结金具、接续金具、保护金具、拉线金具等。

5、杆塔：杆塔用来支撑架空线路导线和架空地线及其他附件，并使导线与导线之间、导线和架空地线之间保持一定的安全距离,并保证导线对地面和交叉跨越物之间有足够的安全距离。

6、杆塔基础:杆塔基础的作用是支撑杆塔，传受杆塔所受荷载至大地。

它将杆塔固定于地下，以保证杆塔不发生倾斜、下沉、上拔及倒塌。

7、接地装置：由接地体和接地引下线组成,其作用主要是将雷电流引入大地，保证线路具有一定的耐雷水平。

8、拉线：用来平衡杆塔的横向横向荷载和导线张力，减少杆塔根部的弯矩.它用来加强杆塔的强度，承担外部荷载的作用力,以减少杆塔的材料消耗量，降低杆塔的造价。

二、常见的线路金具类别1、线夹:线夹用来握持架空线。

（1）悬垂线夹:与悬垂绝缘子串相配合使用的线夹。

悬垂线夹的用途是:把导线悬挂、固定在直线杆悬式绝缘子串上，选用U 型螺丝结构.（2)耐张线夹：与耐张绝缘子串相配合使用的线夹。

螺栓型耐张线夹的用途是：把导线固定在耐张、转角、终端杆的悬式绝缘子串上，选用倒装式结构，其优点是尺寸大小、重量轻、配件少、握力大。

2、连接金具：所谓连接金具是用来连接导线与绝缘子,或是连接绝缘子与杆塔横担的金具。
