架空线路的基本结构

架空线路的结构与敷设架空线路在供电区域之外的电源引人线路及部分供电区域内(例如一般工厂)得到广泛应用，因为相对电缆线路而言，架空线路的成本低，投资少，安装容易，维护和检修比较方便，容易发现和排除故障；但它易受环境(如气温、大气质量和雨雪大风、雷电等)影响，一旦发生断线或倒杆事故，将可能引发次生灾害；而且，架空线路要占用一定的地面和空间，有碍观瞻、交通和整体美化，因此其使用受到一定的限制。

目前，现代化的城市和工厂有减少架空线路、采用电缆线路的趋势。

1.架空线路的结构架空线路由导线、电杆、绝缘子和线路金具等主要元件组成，如图1所示。

为了防止雷击的侵害，有的架空线路上还架设避雷线(架空地线)。

为了加强电杆的稳固性，有的电杆还安装拉线或扳桩。

图1 架空线路的结构1－低压导线 2－针式绝缘子 3、5－横担4－低压电杆 6－高压悬式绝缘子 7－线夹8－高压导线 9－高压电杆 10－避雷线(1) 架空线路的导线导线是架空线路的主体，担负着输送电能的任务。

它架设在电杆上，须承受自重和各种外力作用，并受到环境中各有害物质的侵蚀。

因此，导线必须考虑导电性能、截面、绝缘、防腐性、机械强度等要求；此外，还要求重量轻、投资省、施工方便、使用寿命长。

架空导线按电压分，有低压导线和高压导线两类。

常用低压架空导线电压为220／380V，高压架空导线大多为10kV及以上。

按导线材料分，有铜、铝、和钢三种。

铜线的导电性能好，机械强度高，耐腐蚀，但价格贵。

我国铜资源缺乏，应尽量节约。

铝导线的导电性能、机械强度和耐腐蚀性虽比铜导线差，但它质轻价廉，因此在可以以铝代铜的场合，应优先采用。

钢的机械强度很高，且价廉，但导电性差，功率损耗大，并且易生锈，所以，钢线一般只用作避雷线，而且必须镀锌、其最小使用截面不得小于25。

按导线结构分,有裸导线和绝缘导线。

高压架空导线一般采用裸导线，低压架空导线大多采用绝缘导线。

裸导线又有单股线和多股绞线两种。

架空电⼒线路组成第三章架空电⼒线路组成第⼀节导线和避雷线架空线路的导线、避雷线架设在野外，常年在露天情况下运⾏，不仅经常承受⾃⾝张⼒作⽤，还受各种⽓象条件的影响，有时还会受⼤⽓中各种化学⽓体和杂质的侵蚀。

因此导线和避雷线除了要求有良好的导电性能外，还要求有较⾼的机械强度。

对导线的具体要求，⼀是导电率⾼；⼆是耐热性好；三是机械强度好；四是具有良好的耐振、耐磨、耐化学腐蚀性能；五是质量轻，价格低，性能稳定。

⼀、架空导线的分类1．裸导线（1)铜导线铜导线具有优良的导电性能[γ=53m/（Ω·mm2）]和较⾼的机械强度（σ=382N/ mm2），耐腐蚀性强，铜的密度为9.8g/cm3，是⼀种理想的导线材料。

但由于铜在⼯业上⽤途极其⼴泛，资源少⽽价格⾼，因此，铜线⼀般只⽤于电流密度较⼤或化学腐蚀较严重地区的配电线路。

（2）铝导线铝导线的导电性能和机械强度不及铜导线，铝和铜⽐较，铝的导电系数[γ=32m/（Ω·mm2）]⽐铜⼩1.6倍。

铝的机械强度（σ=157N/ mm2）也⽐较⼩，抗化学腐蚀能⼒也⽐较差。

但铝的质量⼩，铝的密度为2.7g/mm3，并且铝的储量⾼⽽价格低，因此，铝也是⼀种⽐较理想的导线材料。

铝的性质决定了铝线⼀般⽤于档距较⼩的架空配电线路，但在沿海地区或化⼯⼚附近不宜采⽤铝线。

（3）钢芯铝绞线为了充分利⽤铝和钢两种材料的优点以补其不⾜，⽽把它们结合起来制成钢芯铝绞线。

钢芯铝绞线具有较⾼的机械强度，它所承受的机械应⼒是由钢芯线和铝芯共同承担的，并且交流的集肤效应可以使钢芯线中通过的电流⼏乎为零，电流基本上是由铝线传导的。

因此，钢芯铝绞线的导电和机械性能均⽐较良好，适⽤于⼤档距架空电⼒线路。

钢芯铝绞线的结构见图3-1 所⽰。

通型LGJ、轻型LGJQ和加强型LGJJ钢芯铝绞线三种。

普通钢芯铝绞线，铝钢截⾯⽐S L:S G=5.3:6.1;轻型钢芯铝绞线，铝钢截⾯⽐S L:S G=7.6:8.3;图3-1 钢芯铝绞线结构加强型钢芯铝绞线，铝钢截⾯⽐S L:S G=4:4.5;（4）防腐型钢芯铝绞线（LGJF）防腐型钢芯铝绞线（LGJF），其结构形式及机械性能、电⽓性能与普通钢芯铝绞线相同，它可分为轻防腐型(仅在钢芯上涂防腐剂)、中防腐型(仅在钢芯及内层铝线上涂防腐剂)和重防腐型(在钢芯和内外层铝线均涂防腐剂)三种。

架空配电线路的结构介绍摘要：电力线路按架设方式可分为架空电力线路和电缆线路两大类。

目前我国送电线路基本是架空电力线路，而配电线路则是以架空电力线路为主，电缆线路一般只应用在城市中心地带、线路走廊狭窄和变、配电所进出困难的地段，或因过电压保护需要而设置的一般电缆。

本文对架空配电线路的结构做了简单介绍。

关键词：架空；配电线路；结构；介绍架空配电线路主要由杆塔、横担、绝缘子、导线、金具、拉线等组成。

1．杆塔、横担和拉线架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔。

杆塔应具有足够的机械强度和耐用、廉价、便于运输和架设等特点。

杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。

一般杆塔有以下几种：（1）按杆塔的作用分1）直线杆塔。

直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80%左右。

直线杆塔的导线用线夹河悬式绝缘子串挂在横担上一级用针式绝缘子固定在横担上，它仅承受导线的质量。

2）耐张杆塔。

又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。

它承受导线的拉力，耐张杆塔将线路分割成若干耐张段，以便于线路的施工和检修。

3）转角杆塔。

用于线路的转角处，有直线和耐张两种。

转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。

4）终端杆塔。

它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。

5）跨越杆塔。

用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。

6）换位杆塔。

用于线路中为改变电容分布，需要更换位置之处。

（2）按架设的回路数分1）单回路杆塔。

在杆塔上只架设一回路的三相线路。

2）双回路杆塔。

在同一杆塔上架设两个回路的--*线路。

3）多回路杆塔。

在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。

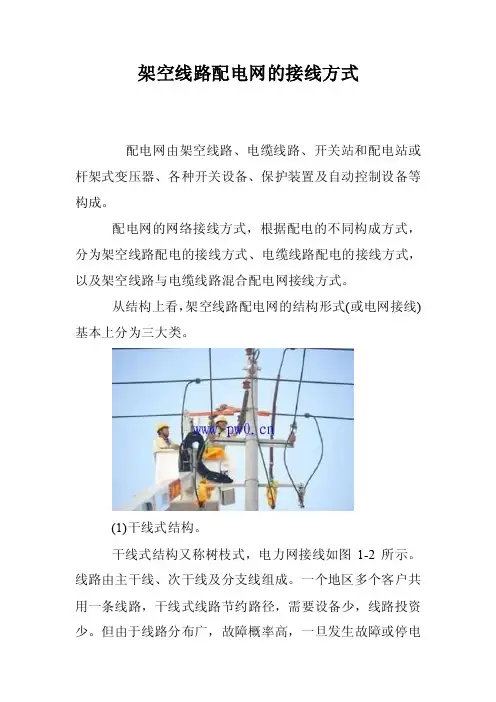

架空线路配电网的接线方式配电网由架空线路、电缆线路、开关站和配电站或杆架式变压器、各种开关设备、保护装置及自动控制设备等构成。

配电网的网络接线方式，根据配电的不同构成方式，分为架空线路配电的接线方式、电缆线路配电的接线方式，以及架空线路与电缆线路混合配电网接线方式。

从结构上看，架空线路配电网的结构形式(或电网接线)基本上分为三大类。

(1)干线式结构。

干线式结构又称树枝式，电力网接线如图1-2所示。

线路由主干线、次干线及分支线组成。

一个地区多个客户共用一条线路，干线式线路节约路径，需要设备少，线路投资少。

但由于线路分布广，故障概率高，一旦发生故障或停电检修时，整条线路的客户都将停电，供电可靠性较差。

因此，这种接线方式如没有备用电源，不适合为I类负荷占很大比重的客户供电，可为II类和班类客户供电。

(2)辐射式结构。

辐射式结构又称专用线式(图1-3) ,适用于负荷性质特殊、对供电质量要求较高的客户。

这种供电方式已受到严格控制，一般不宜发展。

若自电源点至客户为一条独立的线路，与其他线路互不相连，运行中互不影响，尤其线路发生故障或需要停电检修时，所带负荷都将中断供电。

因此，为获得更高的供电可靠性，干线式结构和辐射式结构均需设置第二电源(又称备用电源)。

(3)多分段联络结构.该接线方式是在干线式架空配电网中将一条线路分为几个区段，每个区段分别与相邻的线路相连，在连接点装设开关设备。

连在一起的线路可能来自同一座变电站，也可能来自不同的变电站，线路组成环网。

在正常情况下，各条线路与相邻线路的联络点的断路设备断开，网络开式运行。

当线路发生故障或线路需要检修停电时，通过操作网络联络点和分段的断路设备，调整各条线路的供电范围，使停电范围缩小，提高供电可靠性。

电力线路基础知识电力线路基础知识输电线路的基本构成架空输电线路主要由避雷线、导线、金具、绝缘子、杆塔、拉线、基础、接地体等元素组成。

一、避雷线1.避雷线悬挂于杆塔顶部，作为防雷保护，减少雷击导线的机会，提高线路的耐雷水平，降低雷击跳闸率，保证线路安全送电。

避雷线大多数采用镀锌钢绞线，部分线路采用铝包钢绞线（JL/LB1-95/55）或以OPGW光缆作为避雷线。

2.220KV架空线路常见避雷线为两根GJ-70钢绞线，220KV线路要求全线架设避雷线。

降低接地电阻可以提高线路的耐雷水平；减少雷击跳闸率。

因此每基杆塔的接地电阻都不应大于运行规范要求。

110kV及35kV架空线路多采用GJ-50钢绞线做架空地线，目前运行线路绝大部分都是全线架设双根架空地线，35kV单回水泥杆为一根架空地线。

3.避雷线对于线路除了有防雷的作用，对于杆塔本体受力也有很大的影响，导线、避雷线的配合使用需按照设计要求进行。

二、导线1.导线用于线路传输电流，目前青岛地区220KV线路导线型号主要有LGJ-400/50；LGJQF-400/50；LGJ-300/40；2*LGJ-300/40；2*LGJ-400/35，110kV及35kV架空线路导线基本型号为LGJ-240/30；LGJ-185/30；市区内35kV线路有很大一部分为2*LGJ-185/10双分裂导线。

导线在运行中应有足够的载流量及机械强度，导线一旦被磨损，表面出现毛刺或棱角，容易引起导线电晕现象，影响线路的电气性能，同时断股及磨损影响导线机械强度，影响线路的安全运行。

2.LGJ正常钢芯铝绞线；LGJQ轻型钢芯铝绞线；LGJJ加强型钢芯铝绞线；LGJQF轻型防腐钢芯铝绞线。

300/40铝/钢截面比，一般钢芯为7股钢绞线，LGJ-240铝绞一般为19股2层，LGJ-300；LGJ-400铝绞一般为37股3层，4层为61股。

3.导线的使用型号由设计决定，根据不同的具体条件各不相同，对于污秽严重或腐蚀严重的地区采用抗腐蚀导线，双分裂导线一般采用钢芯截面小的导线，以减轻杆塔受力。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

低压架空线路有哪些基本要求？低压架空线路由哪几部分组成？
1）低压架空线路路径应尽量沿道路平行敷设，避免通过起重机械频繁活动地区和各种露天堆场，还应尽量减少与其他设备的交叉和跨越建筑物。

2）向重要负荷供电的双电源线路，不应同杆架设；架设低压线路不同回路导线时，应使动力线在上，照明线在下，路灯照明回路应架设在最下层。

为了维修方便，直线横担数不宜超过四层，各层横担间要满足最小距离的要求。

3）低压线路的导线，一般采用水平排列，其次序为面向负荷从左侧起，导线排列相序为 L1、 N、 L2、 L3。

其线间距离不应小于规定数值。

4）为保证架空线路的安全运行，架空线路在不同地区通过时，导线对地面、水面、道路、建筑物以及其他设施应保持一定的距离。

5）两相邻电杆之间的距离（俗称档距）应根据所用导线规格和具体环境条件等因素来确定。

低压架空线路的结构如图所示，主要由导线、电杆、横担、绝缘子、金具、拉线和电杆基础等组成。

为了安全，有些架空线路还设有防雷保护设施（如避雷线）及接地装置。
