10KV绝缘架空线技术参数10kV绝缘架空线，即额定电压为10千伏的绝缘架空线，是一种用于输电和配电系统的电力传输线路。
下面将介绍10kV绝缘架空线的技术参数。
1.额定电压：10千伏，这是指绝缘架空线所能承受的最大电压，用于指定线路的电力传输能力。
2.额定频率：50赫兹，这是指电力系统的工频，用于指定线路传输电能的频率。
3.电缆直径：根据10kV绝缘架空线的应用场景和需要的电功率传输能力，电缆的直径大小可能会有所不同。
通常，直径会在20到30毫米之间。
4.导线材料：典型的10kV绝缘架空线采用铝合金作为导线材料。
铝合金具有良好的导电性能和机械强度，同时重量相对较轻，使得线路更容易安装。
5.绝缘材料：10kV绝缘架空线的导线需要采用绝缘材料进行包覆，以防止电流泄漏和电弧击穿等问题。
常见的绝缘材料有聚乙烯（PE）、交联聚乙烯（XLPE）和橡胶等。
6.绝缘层厚度：绝缘层的厚度取决于绝缘材料的种类和要求的绝缘性能。
一般来说，绝缘层的厚度会在数毫米到十几毫米之间。
7.支架结构：10kV绝缘架空线需要配备适当的支架结构，以确保电缆的稳定性和安全性。
支架通常由木杆、钢管或混凝土杆组成，并通过悬吊或固定在杆顶上。
8.整体长度：10kV绝缘架空线的整体长度通常由实际应用情况决定，包括电力系统的布置、距离、电力传输能力等因素。
长度可能从几百米到几十公里不等。
9.绝缘耐压：10kV绝缘架空线的绝缘耐压应能满足正常运行条件下的要求。
绝缘耐压是指电缆在一定电压下的绝缘完整保持性能。
10.耐受短路电流：10kV绝缘架空线需要能够承受短路电流的作用。
短路电流是指电路发生短路时电流的最大值，线缆需要能够在此电流下正常运行。
总结起来，10kV绝缘架空线的技术参数包括额定电压、额定频率、电缆直径、导线材料、绝缘材料、绝缘层厚度、支架结构、整体长度、绝缘耐压和耐受短路电流等。
这些参数都是为了保证10kV绝缘架空线在正常运行条件下能够安全、稳定地传输电能。

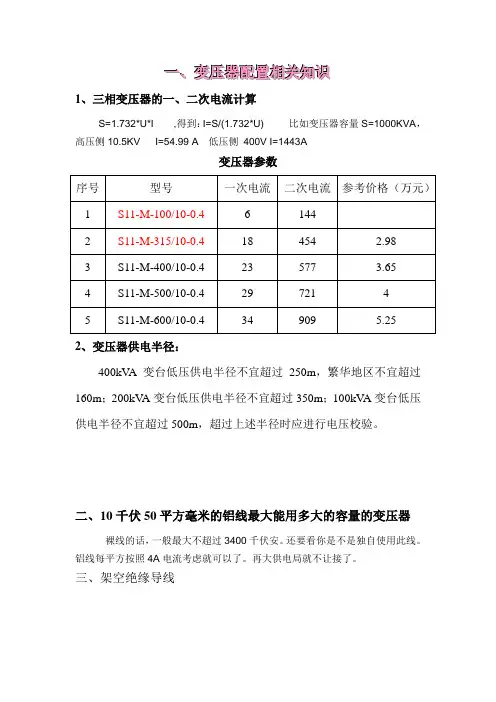

一、变压器配置相关知识
1、三相变压器的一、二次电流计算
S=1.732*U*I ,得到：I=S/(1.732*U) 比如变压器容量S=1000KVA，高压侧10.5KV I=54.99 A 低压侧400V I=1443A
变压器参数
2、变压器供电半径：
400kVA变台低压供电半径不宜超过250m，繁华地区不宜超过160m；200kV A变台低压供电半径不宜超过350m；100kV A变台低压供电半径不宜超过500m，超过上述半径时应进行电压校验。
二、10千伏50平方毫米的铝线最大能用多大的容量的变压器
裸线的话，一般最大不超过3400千伏安。
还要看你是不是独自使用此线。
铝线每平方按照4A电流考虑就可以了。
再大供电局就不让接了。
三、架空绝缘导线。
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。

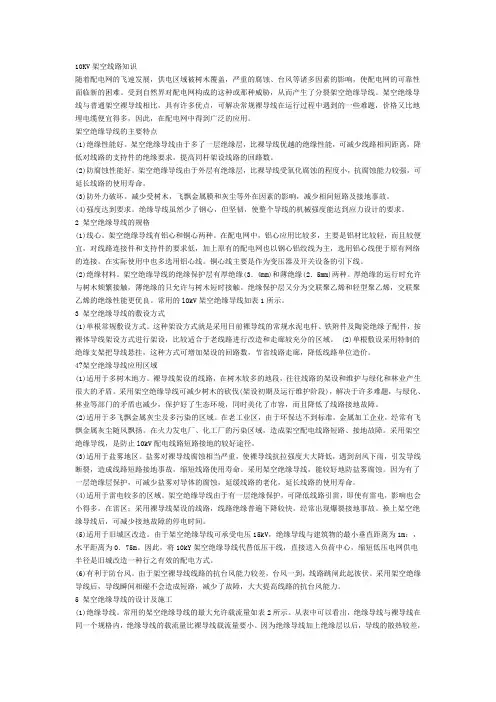

10KV架空线路知识随着配电网的飞速发展，供电区域被树木覆盖，严重的腐蚀、台风等诸多因素的影响，使配电网的可靠性面临新的困难。
受到自然界对配电网构成的这种或那种威胁，从而产生了分裂架空绝缘导线。
架空绝缘导线与普通架空裸导线相比，具有许多优点，可解决常规裸导线在运行过程中遇到的一些难题，价格又比地埋电缆便宜得多，因此，在配电网中得到广泛的应用。
架空绝缘导线的主要特点(1)绝缘性能好。
架空绝缘导线由于多了一层绝缘层，比裸导线优越的绝缘性能，可减少线路相间距离，降低对线路的支持件的绝缘要求，提高同杆架设线路的回路数。
(2)防腐蚀性能好。
架空绝缘导线由于外层有绝缘层，比裸导线受氧化腐蚀的程度小，抗腐蚀能力较强，可延长线路的使用寿命。
(3)防外力破坏。
减少受树木，飞飘金属膜和灰尘等外在因素的影响，减少相间短路及接地事故。
(4)强度达到要求。
绝缘导线虽然少了钢心，但坚韧，使整个导线的机械强度能达到应力设计的要求。
2 架空绝缘导线的规格(1)线心。
架空绝缘导线有铝心和铜心两种。
在配电网中，铝心应用比较多，主要是铝材比较轻，而且较便宜，对线路连接件和支持件的要求低，加上原有的配电网也以钢心铝绞线为主，选用铝心线便于原有网络的连接。
在实际使用中也多选用铝心线。
铜心线主要是作为变压器及开关设备的引下线。
(2)绝缘材料。
架空绝缘导线的绝缘保护层有厚绝缘(3．4mm)和薄绝缘(2．5mm)两种。
厚绝缘的运行时允许与树木频繁接触，薄绝缘的只允许与树木短时接触。
绝缘保护层又分为交联聚乙烯和轻型聚乙烯，交联聚乙烯的绝缘性能更优良。
常用的lOkV架空绝缘导线如表1所示。
3 架空绝缘导线的敷设方式(1)单根常规敷设方式。
这种架设方式就是采用目前裸导线的常规水泥电杆、铁附件及陶瓷绝缘子配件，按裸体导线架设方式进行架设，比较适合于老线路进行改造和走廊较充分的区域。
(2)单根敷设采用特制的绝缘支架把导线悬挂，这种方式可增加架设的回路数，节省线路走廊，降低线路单位造价。
一、10千伏架空电线的导线截面积的计算语选择10千伏及以下绝缘架空导线可选用：铝芯或铜芯（JKLYJ、JKYJ）（YJ——交联聚乙烯绝缘）。
导线截面的选择与计算：二、架空线塔杆的选择。
35kv及10kv架空线路一般采用混凝土干，可满足要求。
塔杆最大档距《50m,导线间的水平距离为400mm；架空线路在郊区的档距为50~~100m，在城内档距为40~~50m，在居住区为35~~50m。
塔杆选择为：YX4-1。
3.0 变压器的安装10kv及35kv电压等级变压器安装定额，容量在2000kv级以下的变压器按室内布置考虑，10kv及以下电压等级的消弧线全按室内布置考虑。
3.0.1 变压器的安装分为：杆上安装变压器、地上安装变压器、变压器油过滤。
3.0.1.1 杆上安装变压器（定额编号8-1~~8-4）工作内容：支架、横担、撑铁安装，变压器吊装固定，配线，接线，接地。
3.0.1.2 地上安装变压器（定额编号 8-5）工作内容：开箱检查，本体就位，砌身检查套管，储油柜及散热器的清洗，油柱试验，风扇油泵电动机触体检查接线，附件安装，垫铁及齿轮器制作安装，补充注油及安装后的整体密封试验。
3.0.1.3 变压器油过滤（定额编号 8-6）工作内容：过滤前的准备以及过滤后的清理，油过滤，取油样，配合试验。
4.0 变配电设备工程量清单计算与编制4.1 工程量清单计算变压器、配电装置、控制设备及低压电气清单项目均按设计图示数量计算，在计算工程量时注意事项如下：1，盘、箱、柜、屏等进出线的预留量均不作实物量，投标时由报价人在综合单价中体现。
2，母线的预留长度，在计算清单项目综合单价时‘按设计要求或施工验收规范长度一并考虑。
分部分项工程量清单5.0 架空线路工程5.1由于架空线路经过的地形复杂，故一般以平原地区为条件计算，其他地区按定额系数计算。
地形系数架空线路的组成：架空线路主要由电杆、导线、横担、瓷瓶、拉线、金具等部分组成。

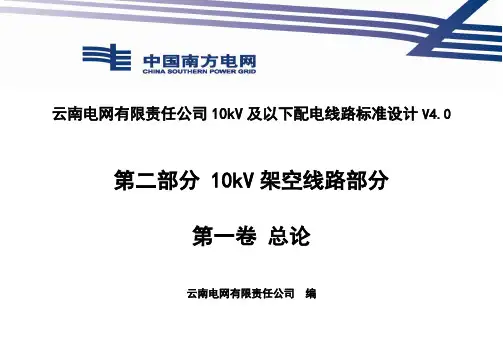

云南电网有限责任公司10kV及以下配电线路标准设计V4.0 第二部分 10kV架空线路部分第一卷总论云南电网有限责任公司编2017年07月1目录1 概述 (1)1.1概况 (1)1.2 图集目录 (2)1.3标准设计目录索引 (3)2 设计原则 (15)2.1大档距杆塔电气主要设计原则 (15)2.2小档距杆塔电气主要设计原则 (21)2.3 杆塔基础形式 (29)2.4 杆型使用说明 (29)2.5 开关设备 (30)3 模块划分和模块说明 (36)4 图纸编号规则和目录 (38)4.1 10kV架空线路混凝土杆部分命名原则 (38)4.2 10kV架空线路焊接角钢塔部分命名原则 (39)4.3 10kV架空线路螺栓角钢塔部分命名原则 (40)4.4 10kV架空线路机电组装图命名原则 (40)4.5 10kV架空线路安健环部分命名原则 (41)4.6 10kV开关设备部分命名原则 (41)1概述1.1概况本标准为云南电网有限责任公司10kV及以下配电线路标准设计V4.0成果中的10kV架空线路部分。
本标准主要内容涉及10kV单回路、双回路、四回路架空线路小档距和10kV单回路大档距设计，共包含五个部分，即：混凝土杆部分、角钢塔部分、机电组装图部分、安健环部分和标准材料部分。
(1)混凝土杆部分：包括大档距和小档距混凝土杆及相关铁件加工图、拉线组装图等。
小档距为单回路和双回路，采用单杆架设；大档距为单回路，采用双杆和三联杆架设。
(2)角钢塔部分：包括焊接塔和螺栓塔。
(3)机电组装图部分：包含金具组装图、接地装置图和柱上开关安装图。
(4)安健环部分：包含10kV架空线路安健环设施部分。
(5)标准材料部分：包含混凝土杆部分和角钢塔部分各种杆塔型式以及杆塔的拉线、接地材料。
以上模块中，如实际使用中，超出使用范围的，请设计单位自行校核。
11.2 图集目录21.3标准设计目录索引345678910111213142设计原则2.1 大档距杆塔电气主要设计原则2.1.1气象条件（1）基本风速按照新颁布的《66kV及以下架空电力线路设计规范》，结合云南省的实际情况，并综合考虑经济性、安全性和通用性，10kV架空线路标准设计基本风速采用离地10m高，30年一遇10min平均最大风速，取25m/s。
一、设计依据依据的规程、规范有：1《66kV及以下架空电力线路设计规范》GB50061-972《架空配电线路设计技术规程》SDJ-206-873《架空送电线路杆塔结构设计技术规定》DL/T5154-20024《环型混凝土电杆》GB396-19945《架空送电线路钢管杆设计技术规定》DL/T5130-20016《电力设备过电压保护设计技术规程》SDJ7-797《送电线路基础设计技术规定》SDGJ62-848《农村低压电力技术规程》DL/T499-2001二、设计流程1：明确起点，终点，导线截面2：收集地形图，选定路径方案3：进行现场踏勘测量绘制路径图4：根据工程气象条件线路导线截面，档距，转角及现场地形地质等实际情况选择杆塔形式5：根据以上资料开列设备材料清册6：根据设计资料，套用现行定额、计费程序，编制工程预算书;7：对方案进行技术经济对比分析，确定最佳方案8：对确定的最佳方案进行资料完善、整理，形成全套设计资料三、图集1，杆塔部分：钢管塔，砼杆，钢管杆等2，机电部分：金具及接地装置3，铁塔基础4，铁塔加工5，部件部分:混泥土部件，铁件部件四、气象条件气象条件是选择导线和确定档距的重要依据五、架空线路1，导线选择：一般选择钢芯铝绞线，一般结合当地电网发展规划，一般采用LGJ-150/20,LGJ-185/25，LGJ-240/30等。
2，导线的安全系数：一般根据导线选择4~6之间。
3，导线排列:单回路一般采用三角形或垂直排列，双回路采用垂直排列铁塔部分垂直排列横担间距离为1000mm，双回路铁塔不同相导线间的水平距离为1800mm，四回路铁塔不同相导线间的水平距离为1000～1600mm。
直线砼杆垂直排列横担间距离基本为800mm，单回路耐张砼杆垂直排列横担间距离为1000mm。
4，档距：城镇地区配电线路的档距一般取40～50米，郊区及农村地区配电线路的档距一般取60～100米，高差较大的地区取60～200米，线路耐张段长度不宜大于1千米。
1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。
故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。
电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。
架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。
▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空配电线路每条线路的分段点设置单台开关(多为柱上)。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架;也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。
架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。
▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
