第二节 架空线路的结构与敷设

第二节 架空线路的结构与敷设

架空线路的结构与敷设架空线路在供电区域之外的电源引人线路及部分供电区域内(例如一般工厂)得到广泛应用，因为相对电缆线路而言，架空线路的成本低，投资少，安装容易，维护和检修比较方便，容易发现和排除故障；但它易受环境(如气温、大气质量和雨雪大风、雷电等)影响，一旦发生断线或倒杆事故，将可能引发次生灾害；而且，架空线路要占用一定的地面和空间，有碍观瞻、交通和整体美化，因此其使用受到一定的限制。

目前，现代化的城市和工厂有减少架空线路、采用电缆线路的趋势。

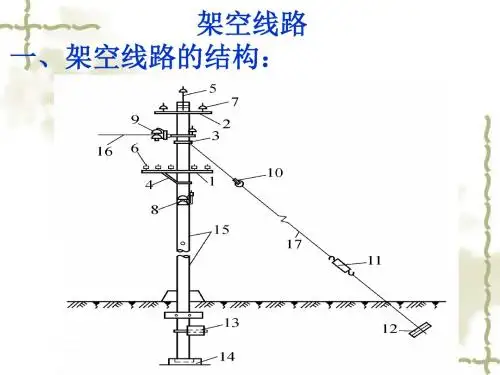

1.架空线路的结构架空线路由导线、电杆、绝缘子和线路金具等主要元件组成，如图1所示。

为了防止雷击的侵害，有的架空线路上还架设避雷线(架空地线)。

为了加强电杆的稳固性，有的电杆还安装拉线或扳桩。

图1 架空线路的结构1－低压导线 2－针式绝缘子 3、5－横担4－低压电杆 6－高压悬式绝缘子 7－线夹8－高压导线 9－高压电杆 10－避雷线(1) 架空线路的导线导线是架空线路的主体，担负着输送电能的任务。

它架设在电杆上，须承受自重和各种外力作用，并受到环境中各有害物质的侵蚀。

因此，导线必须考虑导电性能、截面、绝缘、防腐性、机械强度等要求；此外，还要求重量轻、投资省、施工方便、使用寿命长。

架空导线按电压分，有低压导线和高压导线两类。

常用低压架空导线电压为220／380V，高压架空导线大多为10kV及以上。

按导线材料分，有铜、铝、和钢三种。

铜线的导电性能好，机械强度高，耐腐蚀，但价格贵。

我国铜资源缺乏，应尽量节约。

铝导线的导电性能、机械强度和耐腐蚀性虽比铜导线差，但它质轻价廉，因此在可以以铝代铜的场合，应优先采用。

钢的机械强度很高，且价廉，但导电性差，功率损耗大，并且易生锈，所以，钢线一般只用作避雷线，而且必须镀锌、其最小使用截面不得小于25。

按导线结构分,有裸导线和绝缘导线。

高压架空导线一般采用裸导线，低压架空导线大多采用绝缘导线。

裸导线又有单股线和多股绞线两种。

输电线路组成(杆塔)

输电线路组成(杆塔)
1、与公路，铁路21.5m
2、电力线路10.5m（杆顶15m）
3、通航河流15m
极距22m
杆塔外形尺寸包含哪些因素？ 杆塔近距离航拍
杆塔一体化吊装
1. 确定杆塔高度 2. 确定导线间距离 3. 确定地线支架高度及地线水平距离 4. 确定杆塔横担尺寸
杆塔高度的确定
杆塔外形尺寸如图，主要包括杆塔呼称高度H、横担长度（即导线间的距离Dm）、上下 横担的垂直距离Dv、地线支架高度hb、双地线的地线挂点之间水平距离、电杆埋深h0、 杆塔总高
同塔并架多回路输电线路
单回输电线路存在的问题：
在经济发达且人口密集的地区，土地资源非常 稀缺，只建设单回输电线路已不能满足电力需 求。
同塔多回线路是提高线路走廊的输送能力的一 种有效手段；既能增加线路单位面积的输送容 量，增加电力输送量，又能降低综合造价。
在德国，政府规定凡新建线路必须同塔架设两 回以上。在高压超高压线路中，为同塔四回为 常规线路，最多六回，德国同塔多回线路已有 70多年的运行经验。在日本，110 kV及以上的 线路多数为同塔四回，500 kV线路除早期2条为 单回路外，其余均为同塔架双回。目前，日本 同塔并架最多回路数为八回。在我国，随着电 网建设速度的加快，同塔多回路应用也比较普 遍，并逐渐成为一项成熟的技术。
1、地线支架高度hB
按下式计算：
hB hDB D B
式中 hDB－地线与导线间的 垂直投影距离；
λD－绝缘子串长度； λB－地线金具长度。
2、防雷保护角
地线与导线形成一夹角α，称防雷保护角《规程》 规定： 1. 对于单回路，330kV及以下线路的保护角不宜
大于15°，500kV～750kV线路的保护角不宜 大于10°； 2. 对于同塔双回或多回路，110kV线路的保护角 不宜大于10°，220kV及以上线路的保护角均 不宜大于0°； 3. 单地线线路不宜大于25°； 4. 对重覆冰线路的保护角可适当加大。

架空配电线路的结构介绍

架空配电线路的结构介绍

架空配电线路的结构介绍摘要：电力线路按架设方式可分为架空电力线路和电缆线路两大类。

目前我国送电线路基本是架空电力线路，而配电线路则是以架空电力线路为主，电缆线路一般只应用在城市中心地带、线路走廊狭窄和变、配电所进出困难的地段，或因过电压保护需要而设置的一般电缆。

本文对架空配电线路的结构做了简单介绍。

关键词：架空；配电线路；结构；介绍架空配电线路主要由杆塔、横担、绝缘子、导线、金具、拉线等组成。

1．杆塔、横担和拉线架空电力线路中架设导线的支持物有木杆和钢筋混凝土杆等，总称为杆塔。

杆塔应具有足够的机械强度和耐用、廉价、便于运输和架设等特点。

杆塔类型与线路的额定电压、导线及安装方式、回路数、线路所经过的自然条件、线路的重要性有关。

一般杆塔有以下几种：（1）按杆塔的作用分1）直线杆塔。

直线杆塔又称为中间杆塔，用于线路直线中间部分，在平坦地区，这种杆塔占总数的80%左右。

直线杆塔的导线用线夹河悬式绝缘子串挂在横担上一级用针式绝缘子固定在横担上，它仅承受导线的质量。

2）耐张杆塔。

又称承力杆塔，与直线杆塔相比较，其强度较大，导线用耐张夹和耐张绝缘子固定在杆塔上，耐张绝缘子串的位置几乎与地面平行。

它承受导线的拉力，耐张杆塔将线路分割成若干耐张段，以便于线路的施工和检修。

3）转角杆塔。

用于线路的转角处，有直线和耐张两种。

转角杆塔的型式是根据转角的角度与导线截面的大小而确定的。

4）终端杆塔。

它是耐张杆塔的一种，用于线路的首端和终端，承受导线、地线的拉力和质量，机械强度要求较大。

5）跨越杆塔。

用于线路与铁路、道路、桥梁、河流、湖泊、山谷及其他交叉跨越之处，要求有较大的高度和机械强度。

6）换位杆塔。

用于线路中为改变电容分布，需要更换位置之处。

（2）按架设的回路数分1）单回路杆塔。

在杆塔上只架设一回路的三相线路。

2）双回路杆塔。

在同一杆塔上架设两个回路的--*线路。

3）多回路杆塔。

在同一杆塔上架设两个以上的线路，一般用于出线回路较多、地面拥挤的发电厂、变电所及工矿企业的出线段。

架空线路概述 结构 (精简后1)

架空线路概述 结构 (精简后1)

换位杆塔
• 用来改变线路上三相导线相互位置的杆塔，导线换 位的作用是减少三相导线阻抗的不平衡
• 经过换位的线路，三相导线在空间每一位置的长度 和相等时称为完全换位。进行一次完全换位则称为 一个换位循环
• 根据《架空线路设计技术规程》规定：“在中性点 直接接地的电力网中，长度超过100km的线路均 应换位，换位循环长度不宜大与200km”。
➢配电线路通常是指从降压变电站（所）将电能分配给各个 用户。
• 电力系统：由发电、输电、变电、配电和 用电组成的整体。
• 电力网：电力系统中输送、变换和分配电 能的部分，它是电力系统的一部分。
电力网又分为：输电网和配电网。
输电网：以高电压220KV、超高压500kV、
±500kV、750kV电网,特高压输电线路工程 1000kV交流、±800kV直流等 • 输送线路将发电厂、变电所连接起来的输 电网络，是电力网中的主干网络。
跨越杆塔
• 用来支承导线和避雷线跨越江河湖泊、铁路、公 路等处的杆塔
• 多为高杆塔
分支杆塔
• 用在线路的分支处，以便接出分支线 • 在配电线路上使用较多，在输电线路上使用较少
绝缘1 子 导2线
2
横3担 金4具
杆5塔
拉6线
杆上配电设备
基础的作用
在外力、风、冰、雷击等外界环境因素作用下，稳定的 支持杆塔及导、避雷线系统。
架空绝缘导线 JKLYJ—1、JKLYJ—10
多股单金属导线 钢绞线—GJ
架空导线型号
普通钢芯铝绞线—LGJ 轻型钢芯铝绞线—LGJQ
加强型钢芯铝绞线—LGJJ
常用导线截面型式：
（a）单股导线（b）单金属多股绞线（c）钢芯 铝绞线（d）扩径钢芯铝绞线（e）空芯导线（f） 分裂导线

低压架空线路结构.

低压架空线路结构.
(2)金属杆(铁杆、铁塔)：金属杆较牢固，使用年限 长；但消耗钢材多，易生锈腐蚀，造价和维护费用 大，一般用于35千伏以上架空线路的重要位置上。 (3)水泥杆(钢筋混凝土杆)：经久耐用(40～50年)造 价较低，维护费用低，节约木材和钢材，但因笨重， 施工费用较高，是目前应用最广泛的一种，电杆长 度一般为8、9、10、12、15米等。
表6-1 架空线路用裸铝导线安全载流量
铝绞线
导线型号
安全载流量(安)
LJ-16
93
LJ-25
120
LJ-35
150
LJ-50
190
LJ-70
234
LJ-95
290
LJ-120
330
LJ-150
388
LJ-185
440
钢芯铝绞线
导线型
安全载流量(安)
LGJ-16
97
LGJ-25
124
LGJ-35
150
导线种类
居民区
10千伏
非居民区
铝绞线
35
25
钢芯铝线
25
25
铜线
16
16
同金属不同截面的导线，在同一横担上架设，当挡距超过 50米时，导线截面的级差一般不超过4级。
挡距：相邻两杆塔上导线悬挂点之间的水平距离叫挡距。
常用导线截面：1.0 1.5 2.5 4 6 10 16 25 35 50 75 95 120 150 185 240
(3)转角杆：位于线路改变方向的地方，它的结构应根据转角
的大小而定。转角杆可以是直线杆型的，也可以是耐张杆型的， 由转角大小来决定，能承受两侧导线的合力。
(4)终端杆：位于线路的始端和终端，正常情况下，除受导线

电力内外线课题二 架空的电线路结构

电力内外线课题二 架空的电线路结构

4.终端杆用在线路首末两端处，是耐张杆的一种，正常情 况下除承受导线的重量和水平风力荷载外，还要承受顺线 路方向导线全部拉力的合力。
5.分支杆用在分支线路与主配线路的分支处，在主干线方 向上它可以是直线杆或耐张杆，在分支方向上时则需用耐 张杆，分支杆除承受直线杆所承受的载荷外，还要承受分 支导线等垂直苛重、水平风力荷重和分支方向导线全部拉 力。
温度、雷电侵袭、化学腐蚀等）。
一、 电杆
一．杆塔所受的荷载和杆塔的类型
杆塔按其在架空线路中的用途可分为直线杆、耐 张杆、转角杆、终端杆、分支杆、跨跃杆、换位 杆和其他电杆。
1.直线杆用在线路的直线段上，以支持导线、绝 缘子、金具等重量，并能够承受导线的重量和水 平风力荷载，但不能承受线路方向的导线张力， 它的导线用线夹和悬式绝缘子串挂在横担下或用 针式绝缘子固定在横担上。
f h
h
L
L：档距；f：弧垂；h：限距
耐张段
架空配电线路的优点缺点
1. 优点 （1）结构简单、架设方便、工期短、投资少； （2）电压高、输电容量大； （3）散热条件好； （4）维护方便。 2．缺点 （1）网络复杂和集中的地段，架设困难，在人口稠密
的城市架设影响市容、不美观、不安全； （2）工作条件差，受自然条件影响大（如冰、风、雪、
线与杆塔间的良好绝缘； （4）横担的作用是固定绝缘子，并使其保持一定
的距离；
（5）金具的作用是连接导线或避雷线，将导线固定在绝缘
子上，以及将绝缘子固定在杆塔上 ；
（6）避雷线的作用是将雷电流引入大地，以保护线路的电气 设备免遭雷击。
（7）拉线的作用是为了平衡杆塔各方向的张力，防止杆塔弯
曲或倾覆。
术语
（2）导线的弧垂所需高度。导线两悬挂点的连线与导线 最低点间的垂直距离称为弧垂。弧垂过大容易碰线，弧垂 过小则会因为导线承受的拉力过大而可能被拉断。

架空线路结构

架空线路结构
ห้องสมุดไป่ตู้
• （4）V形拉线（丫形拉线）
• 分为垂直 V形和水平 V 形或丫形拉线。主要用在电 杆较高，横担较多，架设线根数较多的电杆上。在 拉力的合力点上下两处各安装一条拉线，其下部则 合为一条。这种称垂直 V形。在 H形杆上则安装成 水平V形。 • （5）弓形拉线 • 为防止电杆弯曲，但又因地形限制不能安装普通拉 线时，则可采用弓形拉线。 • 弓形拉线长度计算： • L=2.12+(杆长-埋深长度-拉线点至杆顶距离) • 倘若设计无规定时，拉线长度可按表计算
由于种种实际情况的限制，不可避免会有一些改变方 向的地点，即转角。
• 承受的荷重除和耐张杆承受荷重相同外， 还承受两侧导线拉力的合力。 • 转角杆的杆顶结构型式要视转角大小、 档距长短、导线截面等具体情况决定， 可以是直线转角型，也可以是耐张转角 型。
4、终端杆D
• 终端杆：在线路的起点和终点的电杆，统称为 终端杆。 • 由于终端杆只在一侧有导线（接户线只有很短 一段或用电缆连接），所以在正常情况下，电 杆要一侧承受线路方向全部导线的拉力，另一 侧由拉线的拉力平衡。其杆顶结构和耐张杆相 似，只是拉线有所不同，一般采用双杆、双横 担，或采用三杆，一杆一相，有时采用铁塔。
杆高（m） 8
9
10
11
12
13
15
埋深（m） 1.5 1.6 1.7 1.8 1.9 2.0 2.3
(三) 导线
• 由于架空配电线路经常受到风、雨、雪、冰等 各种载荷及气候的影响，还受到空气中各种化 学杂质的侵蚀，因此，要求导线应有一定的机 械强度和耐腐蚀性能。 • 架空配电线路常用裸绞线种类有： • 裸铜绞线TJ：具有较高的导线性能和足够的机 械性能，抵抗气候影响及空气中各种化学杂质 的侵蚀性能强，理想的导线。但铜资源少，价 格高。 • 裸铝绞线LJ：导电良好，重量轻，但机械强度 小。 • 钢芯铝绞线 LGJ ：广泛应用于高压架空线路中。 • 铝合金线HLJ：

架空输电线路基本组成图文详解

架空输电线路基本组成图文详解

架空输电线路基本组成图⽂详解通过图⽂对架空输电线路的杆塔、导线、绝缘⼦、线路⾦具、拉线、杆塔基础、接地装置等的简单阐述。

本次笔者打破常规分类，按从下到上对架空输电线路的主要构成部分进⾏简单介绍，让输电线路的⼊⾏者及⾮输电线路⼯作者了解架空输电线路的基本组成。

1. 杆塔基础及接地▲杆塔基础杆塔基础：埋设在地下，与杆塔底部连接，稳定承受所作⽤荷载的⼀种结构。

图中钢筋混凝⼟部分属于铁塔基础。

▲杆塔地脚螺栓杆塔地脚螺栓：埋设于杆塔基础中，与杆塔底部连接，稳定承受所作⽤荷载的⼀种圆钢结构。

图中红⽩相间的圆钢属于杆塔地脚螺栓。

▲杆塔基础基⾯杆塔基⾯：杆塔地⾯的基准平⾯（⾼低腿⼀般以杆塔中⼼为准）。

▲杆塔基础⽴柱基础⽴柱：杆塔的插⼊式主材与地脚螺栓埋设其中的部分。

▲杆塔基础保护帽基础保护帽：保护地脚螺栓与塔脚板及塔底部主材。

图中基础顶⾯中间包裹塔材部分的混凝⼟部分为保护帽。

▲杆塔基础排⽔沟基础排⽔沟：为防⽌杆塔或杆塔基础被⾬⽔等冲刷⽽砌筑的将⽔引向保护范围外的⽔沟。

▲杆塔基础挡⼟墙杆塔基础挡⼟墙：指⽀承杆塔基础填⼟或⼭坡⼟体、防⽌基础填⼟或⼟体变形失稳的构造物。

▲钢筋混凝⼟电杆底盘钢筋混凝⼟电杆底盘：是预制的⽔泥制品，承受电杆底部向下压⼒，防⽌杆塔下陷的基础部分。

▲钢筋混凝⼟电杆拉盘钢筋混凝⼟电杆拉盘：⽔泥拉线盘承受的是上拔⼒，为防⽌上拔的固定点的，通常埋在⼟中的装置。

▲钢筋混凝⼟电杆卡盘钢筋混凝⼟电杆卡盘：是预制的⽔泥制品，为稳定电线杆，防⽌倒伏，承受的是倾覆⼒，受拉⽅向随风向的改变⽽改变。

▲钢筋混凝⼟电杆拉线钢筋混凝⼟电杆拉线：为了平衡电杆各⽅⾯的作⽤⼒并抵抗风压，防⽌电杆倾倒。

架空输电线路的拉线⼀般由拉盘，拉线U型挂环，拉线棒，UT型线夹，钢绞线，楔型线夹，拉线包箍等组成。

▲接地装置接地装置：接地装置是指埋设在地下的接地电极与由该接地电极到杆塔之间的连接导线的总称。

图中圆钢部分属于接地装置⼀部分。

▲接地引下线接地引下线：接杆塔与接地体的⾦属导体。

电力线路的构成

电力线路的构成

此外，由于架空线路的导线和避雷线都架设在户 外空间，不仅要承受自重，风力，冰雪载荷及温度变 化等产生的机械应力，而且还会受到空气中有害气体 的腐蚀，所以导线和避雷线还应具有较高的机械强度 和抗腐蚀能力。
（3）杆塔 杆塔：用来支撑导线和避雷线，并使导线与 导线、导线与大地之间保持一定的安全距离。 杆塔的分类
几种不同种类电缆的特点
（一）油纸绝缘电缆 １．粘性浸渍纸绝缘电缆 产品开发较早．具有成熟的制造和运行经验，制
造质量比较稳定．工作寿命长，结构简单，制造 方使；但油易滴流，不宜作高落差敷设．允许的 工作场强较低，不宜作高电压使用。 2、不滴流浸渍纸绝缘电缆 浸渍剂在工作温度下不滴流，适宜高落差敷设。 工作寿命较粘性浸渍纸绝缘电缆更长，具有较高 的绝缘稳定性。但成本较粘性浸渍纸绝缘电缆稍 高。
高压输电为什么要用钢芯铝绞线？ 高压输电用钢芯铝绞线。原因是铝的密度小，相 等体积情况下，铝的质量比铁、铜小。导电性比铁好。 而电流在传输是具有一种“趋肤效应”，就是沿着导 线表面流动。 用铁芯的原因是，铝的强度不好，质软，较容易 断。用铁芯既能增加导线的强度，又不影响导电性。
为什么要采用扩径导线或分裂导线 ？
A
换位
B
B
C
C
A
l/3
l/3
l
换位
C
A B
l/3
按规定，在中性点直接接地的电力系统中，长度超 过100ｋｍ的架空线路都应换位。但随着电压级的升 高，换位所遇到困难也愈益增多，以致对某些超高压 线路，如500ｋV电压级线路，不得不采取不换位的架 设方案。显然，采取这种方案的代价是必须面对由于 线路三相参数不平衡而带来的一系列问题，其中包括 对其它系统的危害。例如，通信系统可能无法工作， 甚至工作人员的人身安全都受到威胁。因此，换位与 否是一个必须慎重对待的问题。

架空线路

架空线路

a—直脚及绝缘子；b—穿心螺钉；c—U形抱箍；d—悬式绝 缘子串及金具；e—弯脚及绝缘子；f—花篮螺栓；g—钢芯铝绞 线用并沟线夹；h—防振锤 1—球头挂环；2—绝缘子；3—碗头挂板；4—悬垂线夹； 5—导线
（五）拉线：拉线是为了平衡电杆各方面的拉 力，稳固电杆，防止电杆倾倒用的。拉线由拉线 抱箍、拉紧绝缘子、花篮螺栓、地锚(拉线底盘) 和拉线等组成。
2、钢芯铝绞线(LGJ) 将多股铝线绕在钢芯外层，构成钢芯铝 绞线，使导线的机械强度大大提高，在架 空线路中得到广泛应用。铝导线起载流作 用，而机械载荷则由钢芯与铝线共同承相。 根据导线中钢、铝所占比例大小，分为轻 型(LGJQ)、一般型和加强型(LGJT)。防腐 型(LGJF)的钢芯铝绞线，可用于沿海及严 重工业污染的地区。
（6）分支杆：线路分支处，随分支 线方向拉力，重力。 （7）换位杆：用于远距离输电线路， 每隔一段交换三相导线的位置，以 使三相导线电控和对地电容平衡， 以免出现不对称电流和减少对通讯 线路的干扰。
（二）横担：固定绝缘子、保持导线 间安全距离； 主要作用是固定绝缘子，并使各导线 相互之间保持一定的距离，防止风吹 或其它作用力产生摆动而造成相间短 路。目前使用的主要是铁横担、木横 担、瓷横担等。 铁横担由角钢制成，10KV线路多采 用∠63×5的角钢，380V线路多采用 ∠50×5的角钢。由于它的机械强度高， 因此得到广泛应用。
a—普通拉线；b—人字拉线；c—高桩拉线；d—自身拉线 1—电杆；2—横木；3—拉线；4—房屋；5—拉桩；6—坠线； 7—拉紧绝缘子
（六）导线： 架空线路因受环境与自然条件的影响， 要求导线具有导电率高、机械强度大、质量 轻、耐腐蚀和价廉等特点。由于多股绞线优 于单股线，故架空导线多采用多股绞线。架 空导线有铝及合金铝绞线、钢芯铝绞线、铜 绞线和钢绞线等类型。 1、铝绞线； (LJ) 导电率较高，质轻价廉，但机械强度较 小，耐腐蚀性差，故多用于挡距不大的 10KV以下的架空线路。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

横担组装
• （ 1 ）为施工方便，一般都在地面上将电杆顶 部的横担、金具等全部组装完毕，然后整体立 杆。 • （ 2 ）横担的安装位置，对于直线杆应安装在 受电侧。 • （ 3 ）对于转角杆、分支杆、终端杆以及受导 线张力不平衡的地方，应安装在张力反方向侧。 • （ 4 ）多层横担应装在同一侧，横担应装的水 平并与线路方向垂直。 •
架空线路工程
高压二线横担
目的：了解架空线路工程的组成、施工质量标准、材料规格 及安装技术规程。 高压针式绝缘子
架空线路的组 成：基础 电杆 导线 横担 绝缘子
卡盘
埋深为杆 长六分子一
拉线 低压横担
0.5m
1~1.5m
底盘
拉线盘
金具
（一）电杆基础
• 电杆基础是对电杆地下部分的总体称呼， 它由底盘、卡盘和拉线盘组成。 • 铁塔的基础一般用混凝土现场浇注。 • 作用：防止电杆因承受垂直荷重、水平 荷重及事故荷重等所产生的上拔、下压， 甚至倾倒。
• （4）V形拉线（丫形拉线） • 分为垂直 V形和水平 V 形或丫形拉线。主要用在电 杆较高，横担较多，架设线根数较多的电杆上。在 拉力的合力点上下两处各安装一条拉线，其下部则 合为一条。次种称垂直 V形。在 H形杆上则安装成 水平V形。 • （5）弓形拉线 • 为防止电杆弯曲，但又因地形限制不能安装普通拉 线时，则可采用弓形拉线。 • 弓形拉线长度计算： • L=2.12+(杆长-埋深长度-拉线点至杆顶距离) • 倘若设计无规定时，拉线长度可按表计算
（四）横担
• 架空线路的横担较为简单，它是装在电杆的上 端，用来安装绝缘子，固定开关设备及避雷等。 应具有一定的长度及机械强度。 • 按材质分： • 木横担：已不使用。 • 铁横担：用镀锌角钢制成的铁横担，坚固耐用， 使用广泛。 • 陶瓷横担：瓷横担绝缘子，起到横担和绝缘子 两者作用。具有较高的绝缘能力，在断线时， 能自动转动，不致因一处断线而扩大事故，， 节约木材、钢材，降低线路造价。
拉线的种类
• • • • • （1）普通拉线 位置：用在终端杆、转角杆、分支杆及耐张杆等处。 作用：平衡拉力 （2）人字拉线（抗风拉线） 由两根普通拉线组成，垂直线路方向装设在直线杆的 两侧，增强抗风能力。 • （3）水平拉线（高桩拉线、过道拉线） • 当电杆距离道路太近，不能就地安装拉线或需跨越其 它障碍物时，采用水平拉线。即在道路的另一侧立一 根拉线杆和一条普通拉线。
工程量
• 横担安装以“组”为单位计算，分为 10KV以下和1KV以下。 • 10KV以下：水泥杆铁横担、水泥杆木横 担、木杆木横担 • 1KV以下：铁横担、木横担、瓷横担
（五）绝缘子
• 绝缘子：俗称瓷瓶，用来固定导线并使导 线与导线间，导线与横担，导线与电杆间 保持绝缘，同时也承受导线的垂直荷重和 水平荷重。因此，要求绝缘子必须具有良 好的绝缘性能和足够的机械强度。 • 架空配电线路常用绝缘子： • 针式绝缘子、蝶式绝缘子、悬式绝缘子、 拉紧绝缘子
由于种种实际情况的限制，不可避免会有一些改变方 向的地点，即转角。
• 承受的荷重除和耐张杆承受荷重相同外， 还承受两侧导线拉力的合力。 • 转角杆的杆顶结构型式要视转角大小、 档距长短、导线截面等具体情况决定， 可以是直线转角型，也可以是耐张转角 型。
4、终端杆D
• 终端杆：在线路的起点和终点的电杆，统称为 终端杆。 • 由于终端杆只在一侧有导线（接户线只有很短 一段或用电缆连接），所以在正常情况下，电 杆要一侧承受线路方向全部导线的拉力，另一 侧由拉线的拉力平衡。其杆顶结构和耐张杆相 似，只是拉线有所不同，一般采用双杆、双横 担，或采用三杆，一杆一相，有时采用铁塔。
问题：1、按线 杆的在线路中的 功能指出各种线 变电所 杆的名称？ 1 2 3 4 5 6 7 8 9 12
杆高（m） 8
9
10
11
12
13
15
埋深（m） 1.5 1.6 1.7 1.8 1.9 2.0 2.3
(三) 导线
• 由于架空配电线路经常受到风、雨、雪、冰等 各种载荷及气候的影响，还受到空气中各种化 学杂质的侵蚀，因此，要求导线应有一定的机 械强度和耐腐蚀性能。 • 架空配电线路常用裸绞线种类有： • 裸铜绞线TJ：具有较高的导线性能和足够的机 械性能，抵抗气候影响及空气中各种化学杂质 的侵蚀性能强，理想的导线。但铜资源少，价 格高。 • 裸铝绞线LJ：导电良好，重量轻，但机械强度 小。 • 钢芯铝绞线 LGJ ：广泛应用于高压架空线路中。 • 铝合金线HLJ：
第一章
电力系统：
电力线路
由各种电压等级的电力线路将发电厂、变电 所和电力用户联系起来的一个发电、输电、配电和 用电的整体。
发 电 厂
升 压 变 压 器
高压输电 35~500KV
降 压 变 压 器
高压配电 6~10KV
降 压 变 压 器
低压配电
用户
电力配电线路
架空线路 室外 电缆线路
线槽 瓷瓶、瓷夹 室内 线管 钢索
配电线路与公路、铁路、河流、架空管道、索道交叉的 最小垂直距离
线路电压 铁 路 （KV）
1 ~ 10 7.5
公路
7.0
河流
1.5
架空管 索 道 道
3.0 2.0
1以下
7.5
6.0
1.0
1.5
1.5
导线离通航河流最高航行水位的最高船桅顶的距离
7、接户杆或进户杆
• 接户杆：高压线路的终端杆，电源引入、引出的杆塔。 • 进户杆：任一杆都可作为接户或进户杆。 • 电杆的埋设深度：应根据地质条件进行倾覆稳定计算确定。单回 路的配电线路，电杆埋深不应小于表所示。
（二）电杆及杆型
• 电杆是架空配电线路的重要组成部分，是用来安装横担、绝缘子 和架设导线的。 • 特点：具有足够的机械强度，具备造价低寿命长的特点。 • 电杆按材质分：木杆、钢筋混凝土杆、金属杆 • 木杆：由于木材供应紧张，且易腐烂，只在部分地区应用。 • 金属杆：基础现浇注水泥，造价高，容易腐蚀，只用在35KV以上 长距离，大跨距，大跨线的线路上。 • 钢筋混凝土杆：普遍应用；
1、直线杆Z
• 直线杆：用于线路直线段的途径中只承受导线自 重和风压、覆冰荷重的杆。 • 直线杆也称中间杆（即两个耐张杆之间的电杆）。 • 特点： 1 、位于线路的直线段上，仅作支持导线、 绝缘子及金具用。 • 2、不承受顺线路方向的导线的拉力。 • 机械强度要求不高，造价低。 • 一般约占全部电杆数的80%。
两个耐张杆之间的距离一般为1~2km
档距：相邻两基杆的水平距离。
架空线路档距（m)
城区 居住区
高 压 40 ~ 50 35 ~ 50
低 压 30 ~ 45 30 ~ 40 40 ~ 60
非居住区 50 ~ 100
两个耐张杆之间的距离一般为1~2km
3、转角杆J
• 转角杆 ：线路需要改变送电方向于转角 处的杆（属耐张杆）。架空配电线路所经路线，
人形拉线
是普通拉 线两倍
（七）接户线、进户线
• 接户线：由高、低压线路至建筑物第一个支持点之间的 一段架空线。 • 进户线：由接户线至室内第一个配电设备的一段低压线 路。 • 低压接户线：应从靠近建筑物而又便于引线的一根电杆 上引下来，从电杆到建筑物上导线第一个支持点间的距 离不宜大于25米，否则要加进户线杆。档距设计规定不 大于25米。设计要求采用绝缘导线，导线的截面根据负 荷计算电流和机械强度确定。 • 当计算电流小于30A，且无三相用电设备时，可采用单 相接户线。大于30A时，宜采用三相接户线。 • 低压接户线的线间距离不小于 0.25米，导线距离不小于 0.15米。 • 低压进户线应穿管保护至室内配电设备，进户线保护管 采用钢管时，伸出墙外为 0.15 米，距支持物为 0.25 米， 并应采取防水措施。
• 一般不设拉线线路很长时设置与线路方向垂直人字形拉线防风拉线。
2、耐张杆N
• 为了防止倒杆事故范围的扩大，减少倒杆 数量，在一定距离装设强度比较大，能够承受 导线不平衡拉力的电杆，称为耐张杆。 • 作用：起到将线路分段和控制事故范围的作用， 同时给在施工中分段进行紧线代来很多方便。 • 在线路正常运行时，耐张杆所承受的荷重与直 线杆相同，但在断线事故情况下，则要 • 承受一侧导线的拉力。所以耐张杆上的导线一 般用悬式绝缘子加耐张线夹或蝶式绝缘子固定， 其杆顶结构要比直线杆的杆顶结构复杂的多。
项目 普通拉线 V （ 丫 ） 形 拉 线 8 11.47 22.94 标 9 12.61 25.22 10 13.74 27.48 11 15.10 30.20 高 12 16.14 32.28 13 18.69 37.38 15 19.68 39.36
弓形拉 线 9.33 10.10 10.90 11.80 12.62 13.42 15.12
拉线的种类
• • • • • （1）普通拉线 位置：用在终端杆、转角杆、分支杆及耐张杆等处。 作用：平衡拉力 （2）人字拉线（抗风拉线） 由两根普通拉线组成，垂直线路方向装设在直线杆的 两侧，增强抗风能力。 • （3）水平拉线（高桩拉线、过道拉线） • 当电杆距离道路太近，不能就地安装拉线或需跨越其 它障碍物时，采用水平拉线。即在道路的另一侧立一 根拉线杆和一条普通拉线。
• （4）V形拉线（丫形拉线）
• 分为垂直 V形和水平 V 形或丫形拉线。主要用在电 杆较高，横担较多，架设线根数较多的电杆上。在 拉力的合力点上下两处各安装一条拉线，其下部则 合为一条。这种称垂直 V形。在 H形杆上则安装成 水平V形。 • （5）弓形拉线 • 为防止电杆弯曲，但又因地形限制不能安装普通拉 线时，则可采用弓形拉线。 • 弓形拉线长度计算： • L=2.12+(杆长-埋深长度-拉线点至杆顶距离) • 倘若设计无规定时，拉线长度可按表计算
P
——
