日立电梯资料

产品简介：1) MODE 0 SET 在该状态时，层楼位置和电梯运行状态交替显示。

电梯运行状态，左边LED显示的是一些特殊的运行模式， MODE 0 SET还对门止动、消除110％开关测试、SDS开关测试、专用等功能进行复位。

2）MODE 1 SET 3）MODE 2 SET 故障码和故障排列位置交替显示。

为避免两者显示混淆，将排列位置按A1~A9，b0~b9，C0~C9，d0~d2显示。

用INC/ST键，可以对排列位置循环向后增加；用SET键，可以对排列位置循环向前减少。

4）MODE 3 SET 机房检修。

按住INC/ST键，则检修上行，按住SET键，则检修下行。

这时LED的显示同0状态时的显示。

5）MODE 4 SET 置故障检查标志。

执行一次后，自动消除该功能。

6）MODE 8 SET 门止动功能。

在快车状态下，进入该状态，门停止开关。

这时显示的内容同0状态时的显示。

要取消该功能时，可以进入MODE 0 SET，或者将电梯置于非正常服务状态，如检修等。

7）MODE 11 SET 层高测定功能。

进入该状态后，并且电梯在最低层时，按住INC/ST键直到电梯关门起动，层高测定开始，显示同0状态。

退出该状态时，取消层高测定功能。

8）MODE 13 SET 取消110％开关保护测试，快车状态下有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能，要再进行一次取消110％开关测试，需要重新操作MODE 13 SET。

可以用MODE 0 SET来取消该功能。

9）MODE 14 SET SDS 开关测试，快车状态有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能，要再进行一次取消SDS开关测试，需要重新操作MODE 14 SET。

可以用MODE 0 SET来取消该功能。

10）MODE 15 SET 专用功能，只在快车状态有效。

显示的内容与0状态相同。

输入层楼信号后，按住INC/ST或轿内关门按钮，可使电梯关门运行，功能与一般的专用功能一样。

日立电梯的调试资料 II. V/F型电梯操作盘(Ammumciator) II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数 据观察、数据值之制定、故障之检测、电梯控制调整等多项工作 II.2 操作盘有下列功能： a. 显示电梯情况(例：位置、运行方向等) b. 制定各项数据，对电梯进行调整及试验性运行 c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等 d. 电梯内产生各项数据的检验及测定(特别是故障代号码) II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途 以下各段将作进一步详细解释 II.4 正常的显示： 如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒;第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。

如有故障，只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示，假设数值为62，从故障码可知是同步位置不正常的故障 II.5 操作方法： 首先根据我们的需求，选择一个适当的模式数，模式数从0开始至69，但其中有不少是空置的，例如8,17,25,33,44,49,58,69 等。

根据图一，先按‘模式’键，然后根据实际需求将模式数打入(例如模式数为3，按‘3’键即可)，接着按‘置入’键。

显示器方面反应：当按下‘模式’键后，原来各项正常显示立即消失，当按下模式数时，模式数即在方出现然后向左移位，由于模式数只是一个两位数，响应由(5)、(6)两个七割管显示，但这只告诉使用者在输入模式数时有无按错，如使用者发现显示数与打入模式数相同，即可按‘置入’键，使电脑进入这项模式，此时模式数自动消失，而显示器将按照该项模式而作茧自缚出各项相应指示。

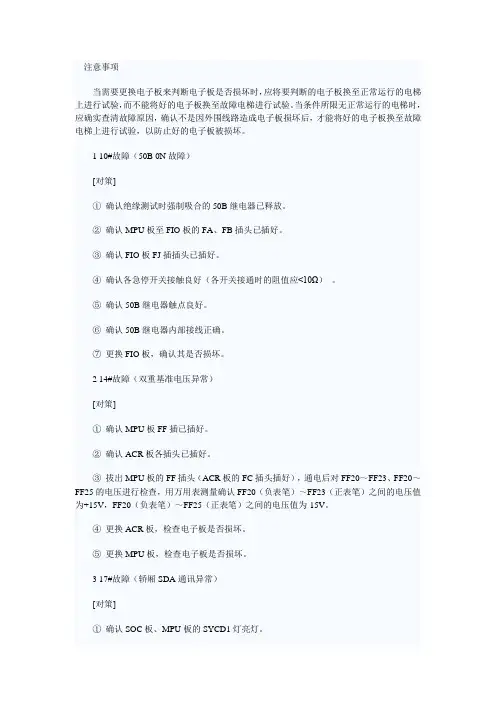

注意事项当需要更换电子板来判断电子板是否损坏时，应将要判断的电子板换至正常运行的电梯上进行试验，而不能将好的电子板换至故障电梯进行试验。

当条件所限无正常运行的电梯时，应确实查清故障原因，确认不是因外围线路造成电子板损坏后，才能将好的电子板换至故障电梯上进行试验，以防止好的电子板被损坏。

1 10#故障（50B 0N故障）[对策]①确认绝缘测试时强制吸合的50B继电器已释放。

②确认MPU板至FIO板的FA、FB插头已插好。

③确认FIO板FJ插插头已插好。

④确认各急停开关接触良好（各开关接通时的阻值应<10Ω）。

⑤确认50B继电器触点良好。

⑥确认50B继电器内部接线正确。

⑦更换FIO板，确认其是否损坏。

2 14#故障（双重基准电压异常）[对策]①确认MPU板FF插已插好。

②确认ACR板各插头已插好。

③拔出MPU板的FF插头（ACR板的FC插头插好），通电后对FF20～FF23、FF20～FF25的电压进行检查，用万用表测量确认FF20（负表笔）～FF23（正表笔）之间的电压值为+15V，FF20（负表笔）～FF25（正表笔）之间的电压值为-15V。

④更换ACR板，检查电子板是否损坏。

⑤更换MPU板，检查电子板是否损坏。

3 17#故障（轿厢SDA通讯异常）[对策]①确认SOC板、MPU板的SYCD1灯亮灯。

②确认主CONTROL-1电源电压为DC12V。

③确认主轿顶电气箱和机房控制屏的Y2插头已插好，插头、插座的接触子接触良好。

④确认Y2-1～Y2-5无断线。

⑤更换SDC板，检查电子板是否损坏。

⑥更换MPU板，检查电子板是否损坏。

4 21#故障（过电流检出故障）[对策]①确认以下电子板的插头已插好。

ACR板：FA、FB、FC插BDU板：FA插MPU板：FF插②按2 中③的方法，检查DC±15V电源电压值正常。

③检查HCTA接线及插接头状态。

④确认ACR板FE2对地电压符合表8-4要求的电压值。

日立电梯npx2调试资料摘要：I.引言A.介绍日立电梯NPX2 调试资料的背景和重要性B.简要介绍NPX2 电梯的特点和功能II.NPX2 电梯的调试步骤A.准备工作1.检查电梯的电路和设备2.确保操作环境安全B.调试过程1.输入调试模式2.检查楼层和电梯运行状态3.进行门止动、消除110% 开关测试、SDS 开关测试等4.故障码和故障排列位置的检查与处理C.结束调试1.退出调试模式2.确认电梯恢复正常运行III.NPX2 电梯调试中可能遇到的问题及解决方法A.电梯无法进入调试模式1.检查电梯的电路和设备2.确保操作环境安全B.调试过程中出现故障码1.根据故障码找到故障原因2.采取相应的解决措施C.调试后电梯无法正常运行1.检查电梯的电路和设备2.重新进行调试IV.结论A.总结NPX2 电梯调试的重要性B.强调安全操作和规范调试的必要性正文：日立电梯NPX2 是一款高性能的电梯，为了保证其正常运行，需要进行定期的调试和维护。

本文将详细介绍NPX2 电梯的调试步骤以及可能遇到的问题和解决方法。

首先，在调试前需要做好准备工作。

确保电梯的电路和设备正常，同时也要确保操作环境的安全。

在确保安全的情况下，可以进行电梯的调试。

PX2 电梯的调试过程主要包括四个步骤。

首先是输入调试模式，这一步需要按照电梯的使用说明书进行操作。

其次是检查楼层和电梯运行状态，确保电梯能够正常运行。

然后进行门止动、消除110% 开关测试、SDS 开关测试等，确保电梯的各项功能正常。

最后是检查故障码和故障排列位置，如果出现故障，需要及时处理。

在调试过程中，可能会遇到一些问题。

比如电梯无法进入调试模式，这可能是因为电梯的电路或设备出现问题，或者操作环境不安全。

如果出现故障码，需要根据故障码找到故障原因，并采取相应的解决措施。

如果在调试后电梯无法正常运行，需要重新检查电梯的电路和设备，重新进行调试。

总之，日立电梯NPX2 的调试对于保证电梯的正常运行非常重要。

1、运行准备当合上电梯动力电源开关后，R、S、T出线端有交流380V电压，控制柜上的电压表VM 应有电压指示，电源指示灯PL亮。

漏电检出器投入工作，如有漏电，99C吸合，其C2、A2点闭合，主开关FFB线圈吸合，使FFB不能合闸。

如无漏电，FFB可以合上，由阻容电路组成的过电压保护电路投入运行。

逆变器的排风扇FAN开始工作。

当三相电源R、S、T进入了整流器CNV后，经整流三相交流电变为直流电，2端为正，3端为负。

由于此时10T处于释放状态，直流电只能通过冲击限流电阻RSH向大电容FILC充电。

这个预充电功能减少了电梯启动时电流对电网的冲击，也保护了整流器和滤波电容。

此时虽然PM、NA线端有电压，由于逆变器处于关闭状态，所以此时无输出。

当电源开关FFB合上后，变压器TR1、TR2、TR4、TR6有电压，各控制回路得电，层楼指示器灯亮，合上控制柜上的轿厢照明开关LIGHT，轿内照明亮，排风扇有电。

此时如果安全系统正常，50B继电器吸合；门处于关闭状态，40D吸合；电梯处于运行准备状态。

2、外呼、开门外呼电源P22A是直流+22V电源，如果轿厢停在一层，乘客按一下一层的向上召唤按钮1U，+22V电源P22A经XH1-2，发光二极管，按钮1U，XH1-1接GD22AX；同时经FIO输入输出板的XH1-3接口，经输入缓冲器X711+0输入电脑后使输出缓冲器Z711+0输出保持信号，1层上召唤发光二极管1U发光。

经电脑检索，（1）电梯正在本层的平层位置；（2）电梯处于关门状态；（3）电梯无运行指令；（4）本层有呼梯信号。

则电脑判断为本层开门。

经输出缓冲器Z102输出开门信号并触发FLS导通，直流100V电压经A100→双向可控硅FLS→D1→101N（1，2）→R1→R2→R3→开门机A→门机开关DMCCUT→B100，使门电动机旋转开门。

开门分两个阶段。

第一阶段，电流经R5、D3分流，开门速度较快，第二阶段，开门行程开关14接通，电流经电位器R4的03、14端→14开关，D3与R5并联分流，少部分电流经开门机，开门速度较慢，直到将开门限位撞开，101N吸合，其常闭点（1、2）断开后，开门停止。
