HGP 电梯故障检测说明（日立电梯）故障等级代码 故障说明 故障检出条件 建议检查项目A1 10主微机故障主机复位为非上电复位1.主控制板的外部接线是否规范布置. 2.主控制板与变频模块的链接是否稳固.11 副微机故障变频器微机在双口RAM 中正常标志超过130毫秒没有变化1检查变频微机工作灯是否正常绿灯亮 2检查主控制板的对外连线是否按规范布置12运行接触器短接故障 运行接触器输出z10out120286已经断开，但反馈输入x10t1020cc 依然有效持续超过1秒1检查#10T 的驱动回路 2检查#10T 接触器13抱闸接触器短接故障 接触器#15B 的驱动输出z15b 为OFF ，#15B 的反馈输入x15b 为ON持续500ms1检查#15B 的驱动回路2检查#15B 的反馈信号输入回路14 安全继电器短接故障继电器#50B 的驱动输入z50bk 为OFF,#50B 的信号输入x50b 为ON 持续300ms 检查板上的50B 维电器15 安全回路断开故障安全回路的信号x50bc 断开检查安全回路的输入线路16软件WDT 动作上一次主机复位由软件监视定时器WDT 产生 1检查主控制板的对外接线是否规范布置 2更换主控制板17 连续3次开门锁死 连续3次开门都没有开到开门限位1检查电梯开门的实际情况.确认门机是否动作 2检查开门限位开关118/132考虑跟消防插接有关，拔掉xr1/或者楼高测完后没有让其自动返回19 DPROM 读写故障 DPROM 读写出错标志（dpramerr ）非零1检查主控制板的对外接线是否规范布置 2主控制板重新上电复位 3更换主控板20 抱闸制动器短接故障 抱闸控制的输出驱动z15b 为OFF ，但抱闸确认开关x15ha 或x15hb 依然保持断开，持续1.5s1抱闸控制器 2检查抱闸确认开关21 抱闸制动器断开故障（可以检查抱闸线圈供电） 抱闸控制的输出驱动z15b 为ON ，但抱闸确认开关x15ha 或x15hb依然保持断开，持续1.5s1抱闸控制器2检查抱闸和抱闸确认开关22运行速度偏差故障（可考虑磁极） 电梯打开抱闸运行（z10ax 为ON)过程中，变频器转速检测值与指令输出计算值不一致，且不一致的差值超过变频器参数F3.21设定值，且不一致的持续时间超过变频器参数F3.22的设定值 1查看变频器检出电梯速度，确定电梯时机的运行速度2查看变频器参数F3.21、F3.22的数值，这些数值分别为15%、0.3 3检查抱闸是否正常打开。

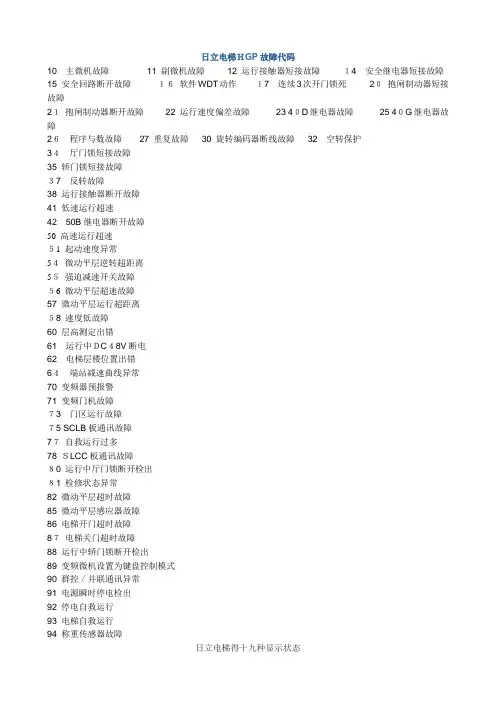

日立电梯ＨGP故障代码10主微机故障11 副微机故障12 运行接触器短接故障１4安全继电器短接故障15 安全回路断开故障１６软件WDT动作１7连续3次开门锁死2０抱闸制动器短接故障2１抱闸制动器断开故障22 运行速度偏差故障23 4０D继电器故障25 4０G继电器故障2６程序与数故障27 重复故障30 旋转编码器断线故障32空转保护3４厅门锁短接故障35 轿门锁短接故障３7反转故障38 运行接触器断开故障41 低速运行超速4250B继电器断开故障50 高速运行超速５1 起动速度异常5４微动平层逆转超距离5５强迫减速开关故障５6 微动平层超速故障57 微动平层运行超距离５8 速度低故障60 层高测定出错61运行中ＤC４8V断电62电梯层楼位置出错6４端站减速曲线异常70 变频器预报警71 变频门机故障７3门区运行故障７5 SCLB板通讯故障7７自救运行过多78 ＳLCC板通讯故障８0 运行中厅门锁断开检出８1 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障8７电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控／并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障日立电梯得十九种显示状态显示状态Ａ0:上方向,电梯上行时亮Ｇ0:平层,电梯平层时亮ＤO:下方向,电梯下行时亮Ａ1:机房检修B１:轿顶检修C1:门锁回路,关好时亮Ｄ1:安全回路,正常时亮E1:电梯有故障,F１:轿内检修G1:层高测定A2:自救运行B２:专用功能Ｃ2:泊梯状态Ｄ2:１10％开关取消E2:门止动,电梯禁止门动作时亮F２:自发电管制,电梯自发电运行时亮G２:消防,电梯消防时亮DP1:内召板通讯有故障时亮ＤP2:板内主ＣPU与串行CPＵ通讯有故障时亮日立电梯元件代码1 Ａ门电机ＹＰVF２ACR电流控制调整电子板ＹPＶF、VFM(H)G、HＶF、NPX 3 AＤ模数电子板YPVＦ4ALARＭ警铃按钮ＧＶＦ5 ALP停电柜全梯种6 AM 电流表VFM(Ｈ)G、HVF7AMP增幅器ＮＰX８AＴＤ司机下行按钮全梯种9 ATT司机开关全梯种10ATU 司机上行按钮全梯种11 AVR 自动稳压电源YPVF、VFM(G)、HVF、NPX１2 B951-CSD 轿顶电器箱数字显示电子板NＰＨ1３Ｂ.CＯN 信号网转换电子板VFM(Ｈ)G、ＨVF、NPX1４BD基极驱动VFM(H)G、HVＦ15BDR 抱闸电阻VＦM(H)G、HVF、NＰＸ、Ｇ(G)ＶF16 ＢD－TR 基极驱动变压器VFM(H)G、ＨVF、ＮPX、G(H)VF １7 BEＬL警铃全梯种1８BGM 背景音乐装置ＶFM(H)G、HVF、NPX１9 BＳR 抱闸电阻VFM(H)G、ＨVＦ、ＮPX、G(G)VF20 ＢZ 蜂鸣器全梯种２１CAGE、B。

⽇⽴电梯HGP故障代码⼤全 ⽇⽴电梯HGP故障代码在这⾥，需要的⼩伙伴赶紧来看看吧，下⾯是diantijob整理的关于⽇⽴电梯HGP故障代码⼤全，欢迎借鉴! ⽇⽴电梯HGP故障代码 10 主微机故障 11 副微机故障 12 运⾏接触器短接故障 14 安全继电器短接故障 15 安全回路断开故障 16 软件WDT动作 17 连续3次开门锁死 20 抱闸制动器短接故障 21 抱闸制动器断开故障 22 运⾏速度偏差故障 23 40D继电器故障 25 40G继电器故障 26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护 34 厅门锁短接故障 35 轿门锁短接故障 37 反转故障 38 运⾏接触器断开故障 41 低速运⾏超速 42 50B继电器断开故障 50 ⾼速运⾏超速 51 起动速度异常 54 微动平层逆转超距离 55 强迫减速开关故障 56 微动平层超速故障 57 微动平层运⾏超距离 58 速度低故障 60 层⾼测定出错 61 运⾏中DC48V断电 62 电梯层楼位置出错 64 端站减速曲线异常 70 变频器预报警 71 变频门机故障 73 门区运⾏故障 75 SCLB板通讯故障 77 ⾃救运⾏过多 78 SLCC板通讯故障 80 运⾏中厅门锁断开检出 81 检修状态异常 82 微动平层超时故障 85 微动平层感应器故障 86 电梯开门超时故障 87 电梯关门超时故障 88 运⾏中轿门锁断开检出 89 变频微机设置为键盘控制模式 90 群控/并联通讯异常 91 电源瞬时停电检出 92 停电⾃救运⾏ 93 电梯⾃救运⾏ 94 称重传感器故障 变频器故障代码表 故障代码故障名称故障说明 E101 加速运⾏过电流硬件过流：⼤于额定电流2.5倍 软件过流：⼤于额定电流2.4倍 误差±5% E102 减速运⾏过电流 E103 恒速运⾏过电流 E104 加速运⾏过电压软件：母线：⼚家参数0~999V可调，出⼚值760V 硬件母线滞环，范围780V~820V 误差±5% 直流母线电压检测误差±3% E105 减速运⾏过电压 E106 恒速运⾏过电压 E107 控制电源过电压软件：⼚家参数:120.0~130.0% ,出⼚值130% 注：控制电源电压检测误差：±5% E108 输⼊侧缺相输⼊缺相，相应检测信号为脉冲序列 E109 输出侧缺相输出缺相在运⾏时检测，输出电流⼤于33.3%额定时才检测 E110 功率模块故障功率模块过流、过热、⽋压 E111 功率模块散热器过热模块检测点温度：83℃(含)以上; 温度检测误差：±5摄⽒度 E112 未使⽤ E113 驱动器过载电流超过保护起始点 E114 电机过载电流超过保护起始点 E115 未使⽤ E116 E2PROM读写故障读写过程中出现校验错误 E117 未使⽤ E118 接触器未吸合在控制和主回路电源上电后，在正常的⼯作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号 E119 电流检测电路故障电流检测电路异常 E120 CPU错误双DSP之间spi通讯异常 E121 未使⽤ E122 未使⽤ E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符 E124 调谐错误参数调谐过程出现异常 E125 编码器故障编码器断线检测保护 E126 未使⽤ E127 制动单元故障制动单元故障 E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很⼤ E129 未使⽤ E130 电梯超速运⾏速度⼤于电梯额定速度1.2倍 E131 输⼊输出故障输⼊输出故障 1. 距离控制运⾏过程中有检修命令输⼊ 2. 距离控制运⾏过程中有微动平层命令输⼊，报此故障 3. 检修状态下有⾃学习输⼊ 4. 检修状态下有微动平层命令输⼊ E132 不满⾜最低层运⾏条件曲线最短减速距离⼤于最⼩楼层⾼度 E133 ⾃学习出错层⾼测定模式出错 E134 速度偏差故障运⾏速度>预定速度7%，持续时间1S E135 未使⽤ E139 双⼝RAM故障变频副微机对DPRAM中数据读写过程中判断，有异常则报故障; 主微机在双⼝RAM中的正常标志超过80毫秒没有刷新 E140 主微机68376故障硬件反馈主微机68376有故障信号。

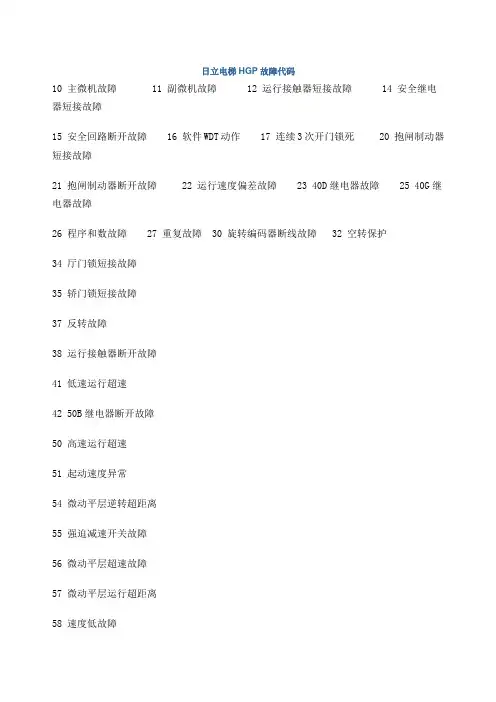

日立电梯HGP故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 25 40G继电器故障26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障的十九种显示状态显示状态A0：上方向，上行时亮G0：平层，电梯平层时亮DO：下方向，下行时亮A1：机房检修B1：轿顶检修C1：门锁回路，关好时亮D1：安全回路，正常时亮E1：有故障，F1：轿内检修G1：层高测定A2：自救运行B2：专用功能C2：泊梯状态D2：110%开关取消E2：门止动，禁止门动作时亮F2：自发电管制，电梯自发电运行时亮G2：消防，消防时亮DP1：内召板通讯有故障时亮DP2：板内主CPU与串行CPU通讯有故障时亮日立电梯元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM（H）G、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B．CON 信号网转换电子板 VFM（H）G、HVF、NPX14 BD 基极驱动 VFM（H）G、HVF15 BDR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器 VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM（H）G、HVF、NPX19 BSR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。

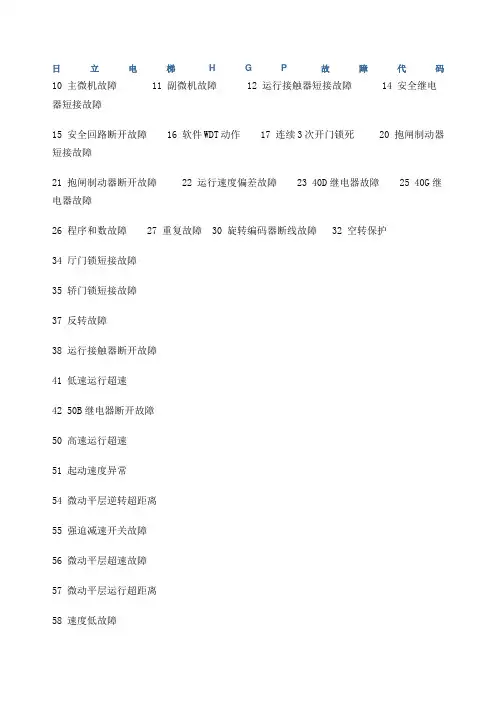

日立电梯H G P故障代码 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998日立电梯HGP故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 25 40G继电器故障26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障的十九种显示状态显示状态A0：上方向，上行时亮G0：平层，电梯平层时亮DO：下方向，下行时亮A1：机房检修B1：轿顶检修C1：门锁回路，关好时亮D1：安全回路，正常时亮E1：有故障，F1：轿内检修G1：层高测定A2：自救运行B2：专用功能C2：泊梯状态D2：110%开关取消E2：门止动，禁止门动作时亮F2：自发电管制，电梯自发电运行时亮G2：消防，消防时亮DP1：内召板通讯有故障时亮DP2：板内主CPU与串行CPU通讯有故障时亮日立电梯元件代码1 A 门电机 YPVF2 ACR 电流控制调整电子板 YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM（H）G、HVF7 AMP 增幅器 NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源 YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板 NPH13 B．CON 信号网转换电子板 VFM（H）G、HVF、NPX14 BD 基极驱动 VFM（H）G、HVF15 BDR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器 VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置 VFM（H）G、HVF、NPX19 BSR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。

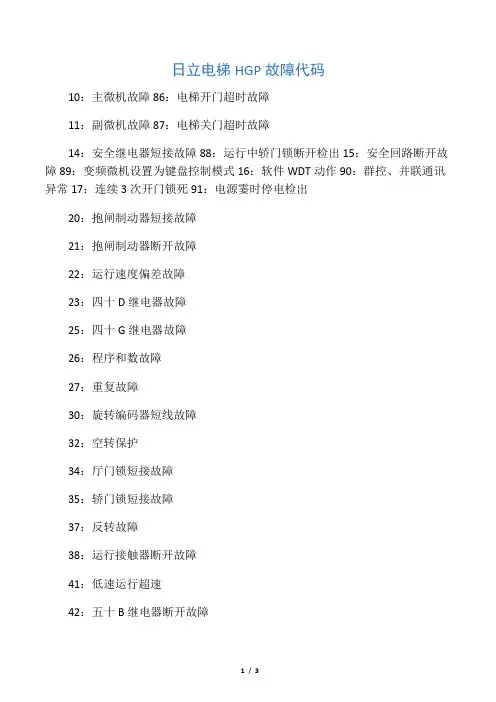

日立电梯HGP故障代码
10：主微机故障86：电梯开门超时故障
11：副微机故障87：电梯关门超时故障
14：安全继电器短接故障88：运行中轿门锁断开检出15：安全回路断开故障89：变频微机设置为键盘控制模式16：软件WDT动作90：群控、并联通讯异常17：连续3次开门锁死91：电源霎时停电检出
20：抱闸制动器短接故障
21：抱闸制动器断开故障
22：运行速度偏差故障
23：四十D继电器故障
25：四十G继电器故障
26：程序和数故障
27：重复故障
30：旋转编码器短线故障
32：空转保护
34：厅门锁短接故障
35：轿门锁短接故障
37：反转故障
38：运行接触器断开故障
41：低速运行超速
42：五十B继电器断开故障
50：高速运行超速
51：起动速度异常
54：微动平层逆转超距离
55：强迫减速开关故障
56：微动平层超速故障
57：微动平层运行超距离
58：速度低故障
60：层高测定出错
61：运行中DC48V断电故障
62：电梯楼层位置出错
64：端站减速曲线异常
70：变频器预报警
71：变频门机故障
73：门区运行故障
75：SCLB板通讯故障
77：自救运行过多
80：运行中厅门锁断开检出
81：检修状态异常
82：微动平层超时故障
85：微动平层感应器故障92：停电自救运行93：电梯自救运行
94：称重传感器故障
注：以上的故障代码适用于GVF3HGP。

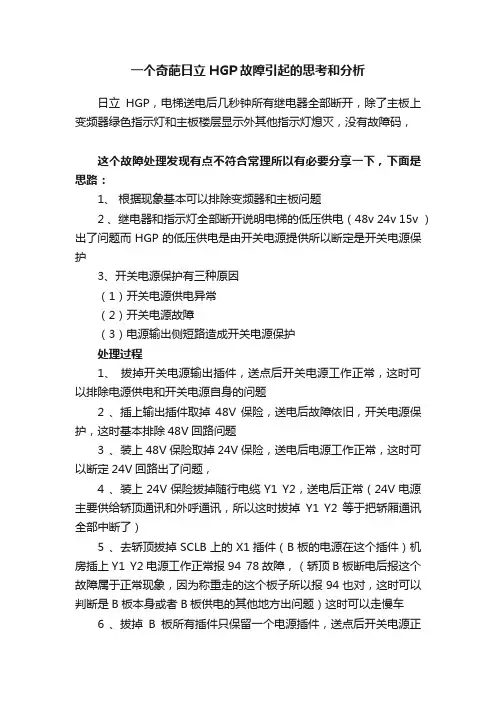

一个奇葩日立HGP故障引起的思考和分析日立HGP，电梯送电后几秒钟所有继电器全部断开，除了主板上变频器绿色指示灯和主板楼层显示外其他指示灯熄灭，没有故障码，这个故障处理发现有点不符合常理所以有必要分享一下，下面是思路：1、根据现象基本可以排除变频器和主板问题2 、继电器和指示灯全部断开说明电梯的低压供电（48v 24v 15v ）出了问题而HGP的低压供电是由开关电源提供所以断定是开关电源保护3、开关电源保护有三种原因（1）开关电源供电异常（2）开关电源故障（3）电源输出侧短路造成开关电源保护处理过程1、拔掉开关电源输出插件，送点后开关电源工作正常，这时可以排除电源供电和开关电源自身的问题2 、插上输出插件取掉48V保险，送电后故障依旧，开关电源保护，这时基本排除48V回路问题3 、装上48V保险取掉24V保险，送电后电源工作正常，这时可以断定24V回路出了问题，4 、装上24V保险拔掉随行电缆Y1 Y2，送电后正常（24V电源主要供给轿顶通讯和外呼通讯，所以这时拔掉Y1 Y2 等于把轿厢通讯全部中断了）5 、去轿顶拔掉SCLB上的X1插件（B板的电源在这个插件）机房插上Y1 Y2电源工作正常报94 78故障，（轿顶B板断电后报这个故障属于正常现象，因为称重走的这个板子所以报94也对，这时可以判断是B板本身或者B板供电的其他地方出问题）这时可以走慢车6 、拔掉B板所有插件只保留一个电源插件，送点后开关电源正常，这时B板自身的问题也基本排除了7、送电状态下把B板插件逐一插上去，发现插到CN7时开关电源保护又出现了8、插上B板其他所有插件只有CN7不插，电源工作正常（这时可以断定CN7插件以下的地方出现了短路）这时快车已恢复9、这时给我的感觉是有轿厢按钮坏了造成短路，拆开操纵箱发现有个按钮插件已经烧变形了，剪掉这个插件，插上CN7机房送电，电梯完全恢复ps：我遇到过按钮坏直接烧轿顶b板的，也见过烧保险的但是能直接到开关电源的还是第一次！由于时间关系没仔细看图纸上CN7插件有什么用，有时间再看一，不过基本可以判断是轿厢指令的，类似这种故障都可以通过类似的方法排除！作者：郊县钢丝，授权本平台微信独家刊发！。

⽇⽴电梯HGP故障代码（1）⽇⽴电梯HGP故障代码10 主微机故障11 副微机故障12 运⾏接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障 22 运⾏速度偏差故障 23 40D继电器故障 25 40G继电器故障26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运⾏接触器断开故障41 低速运⾏超速42 50B继电器断开故障50 ⾼速运⾏超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运⾏超距离58 速度低故障60 层⾼测定出错61 运⾏中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运⾏故障75 SCLB板通讯故障77 ⾃救运⾏过多78 SLCC板通讯故障80 运⾏中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运⾏中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电⾃救运⾏93 电梯⾃救运⾏94 称重传感器故障的⼗九种显⽰状态显⽰状态A0：上⽅向，上⾏时亮G0：平层，电梯平层时亮DO：下⽅向，下⾏时亮A1：机房检修B1：轿顶检修C1：门锁回路，关好时亮D1：安全回路，正常时亮E1：有故障，F1：轿内检修G1：层⾼测定A2：⾃救运⾏B2：专⽤功能C2：泊梯状态D2：110%开关取消E2：门⽌动，禁⽌门动作时亮F2：⾃发电管制，电梯⾃发电运⾏时亮G2：消防，消防时亮DP1：内召板通讯有故障时亮DP2：板内主CPU与串⾏CPU通讯有故障时亮⽇⽴电梯元件代码1 A 门电机 YPVF2 ACR 电流控制调整电⼦板 YPVF、VFM（H）G、HVF、NPX3 AD 模数电⼦板 YPVF4 ALARM 警铃按钮 GVF5 ALP 停电柜全梯种6 AM 电流表 VFM（H）G、HVF7 AMP 增幅器 NPX8 ATD 司机下⾏按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上⾏按钮全梯种11 AVR ⾃动稳压电源 YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显⽰电⼦板 NPH13 B．CON 信号⽹转换电⼦板 VFM（H）G、HVF、NPX14 BD 基极驱动 VFM（H）G、HVF15 BDR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器 VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景⾳乐装置 VFM（H）G、HVF、NPX19 BSR 抱闸电阻 VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。

【每日听学】日立电梯HGP主板说明1、日立HGP主板结构组成（1）功率模块插接口：CN1（2）功率模块插接口：CN2（3）同步电机编码器扩展接口：CN9（4）变频控制CPU在线升级接口：CN5（5） INV键盘插口：CN3（6）RS232接口：CN12（7）异步电机旋转编码器接口：CN11（8）并联、群控TCAN/RS485接口：FR（9）板载＋48V继电器：15BX（MY4）（10）板载＋48V继电器：50B（MY4）（11）运行接触器驱动端子：Z10（12）板载＋48V继电器：40D （MY4）（13）抱闸接触器驱动端子：Z15B（14）板载＋48V继电器：100R（MY4）（15）＋48V信号输出接口：FE（16）＋24V信号输出接口：FD（17）上行强迫减速开关输入接口：SDSU （18）下行强迫减速开关输入接口：SDSD（19）＋48V信号输入接口：FC（20）＋24V信号输入接口： FB（21）＋24V信号输入接口：FA（22）串行通讯接口：SCL（23）小键盘(3键)（24）七段LED显示（3位）（25）串行程序在线升级接口：CN302（26）变频控制CPU在线升级接口：CN2.小键盘介绍2.1硬件介绍在MCUB 的右上角有三个小按钮和三个7段数 码显示，称之为小键盘。

通过对小键盘的不同操 作，可以使三个7段数码显示出电梯的不同信息 以及对电梯进行一些操作。

小键盘的外观如右图所示：对应图中左中右三个键分别定义为MODE 、 INC/ST 、SET 键。

2.2 一般操作MCUB 板定义了7个状态号，分别为0、1、2、3、4、5、6，各状态对应的功能见下表（电梯小键盘功能列表）。

在任何状态下，按下MODE 键，显示的就是当前状态的状态号。

要进入某个状态时，先按下MODE 键，然后用INC/ST 键调状态号，这时LED3按照0、1、2、3、4、5、6、0、1、2…依次循环变化显示。

调到需要进入的状态号后，按下SET 键即可进入该状态。

日立小机房观光梯及病梯——HGP-O、HGP-B 由日立亚洲开发中心〖（株）日立制作所都市开发系统集团、Hitachi Elevator Engineering (S) Pte Ltd——日立电梯工程（新加坡）有限公司. 和日立电梯（中国）有限公司共同携手组建〗，运用最先进的永磁无齿主机和高集成度的控制技术，研发出高性能、安全环保的小机房电梯——HGP （HITACHI GEARLESS PASSENGER）HGP电梯除采用智能高效化的控制系统外，还采用了永磁无齿曳引机以及控制柜薄型化设计，令电梯的机房更小、布置更紧凑，无论从设计理念、质量水平都达到日本日立的要求，是新一代的绿色环保小机房电梯一、节省空间设计1.永磁无齿同步曳引机在曳引机方面，采用安全高效永磁无齿同步曳引机，比传统的曳引机节省更多的机房空间。

2.薄型化设计的控制柜除了采用永磁无齿曳引机外，HGP电梯还采用了薄型化设计的控制柜，不仅在控制柜的厚度方面采用了薄型化设计，而且还在控制柜的维护方面采用了单面化设计，从而大大节省了控制柜在机房所占的空间。

3.与井道面积相同的小机房设计■由于HGP电梯采用永磁无齿同步曳引机以及薄形化、单面化的控制柜设计，从而最大限度地减少了机房占用空间，可充分利用井道上方的空间。

■采用小机房设计，机房尺寸比井道尺寸稍大，可以方便土建布局，有效地提高了大楼建筑面积的使用率，为客户提供更自由的可用空间。

二、节能环保设计1.节能高效的曳引机■安全曳引机从安全设计、主机的制作工艺，乃至主机内部的永磁材料的选用设计均达到国内永磁无齿同步曳引机行业的领先水平；远高于国标的要求。

日立就是如此细至如材料的选取，到电梯系统的设计都一丝不苟地贯彻日立一贯的安全理念。

■耗电量小HGP电梯的无齿轮曳引机采用了体积小、性能高、控制稳定的交流永磁同步电机。

与其它普通电梯相比，HGP电梯可节省20~30%电能，从而使电梯更加节能、更加环保。

日立电梯HGP故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障日立电梯的十九种显示状态显示状态A0：上方向，电梯上行时亮G0：平层，电梯平层时亮DO：下方向，电梯下行时亮A1：机房检修B1：轿顶检修C1：门锁回路，关好时亮D1：安全回路，正常时亮E1：电梯有故障，F1：轿内检修G1：层高测定A2：自救运行B2：专用功能C2：泊梯状态D2：110%开关取消E2：门止动，电梯禁止门动作时亮F2：自发电管制，电梯自发电运行时亮G2：消防，电梯消防时亮DP1：内召板通讯有故障时亮DP2：板内主CPU与串行CPU通讯有故障时亮日立电梯元件代码1 A 门电机YPVF2 ACR 电流控制调整电子板YPVF、VFM（H）G、HVF、NPX3 AD 模数电子板YPVF4 ALARM 警铃按钮GVF5 ALP 停电柜全梯种6 AM 电流表VFM（H）G、HVF7 AMP 增幅器NPX8 ATD 司机下行按钮全梯种9 ATT 司机开关全梯种10 ATU 司机上行按钮全梯种11 AVR 自动稳压电源YPVF、VFM（G）、HVF、NPX12 B951-CSD 轿顶电器箱数字显示电子板NPH13 B．CON 信号网转换电子板VFM（H）G、HVF、NPX14 BD 基极驱动VFM（H）G、HVF15 BDR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF16 BD-TR 基极驱动变压器VFM（H）G、HVF、NPX、G（H）VF17 BELL 警铃全梯种18 BGM 背景音乐装置VFM（H）G、HVF、NPX19 BSR 抱闸电阻VFM（H）G、HVF、NPX、G（G）VF20 BZ 蜂鸣器全梯种21 CAGE。

日立HGP电梯的秘密
日立电梯HGP，如果厂家进行了系统升级，增加了遥监系统，那么电梯将无法报故障代码，只显示故障级别，另可能在升级程序上增加了运行次数限制。

一旦电梯达到设定的时间，就会处于泊梯状态。

只有用写板器重新刷板，电梯才能重新使用，而市面上流通的写板器，在厂家进行电梯主板升级后，就无法再使用，无法授权。

只有最新的写板器可以用。

而判断电梯处于泊梯状态，是系统的问题，还是外围的问题，也很简单。

只要把控制柜内的外招插头XI1、XI3扒掉，断一次电，如果43LF继电器处于吸合状态，那么恭喜你，你被设置了运行次数限制。

只有厂家或拥有最新写板器和授权枪的高手可以解决。

这套东西不便宜，而且你还得会用。

以后要接日立电梯维保的兄弟可要考虑清楚了。

希望有高手破解此故障的设置方法。
