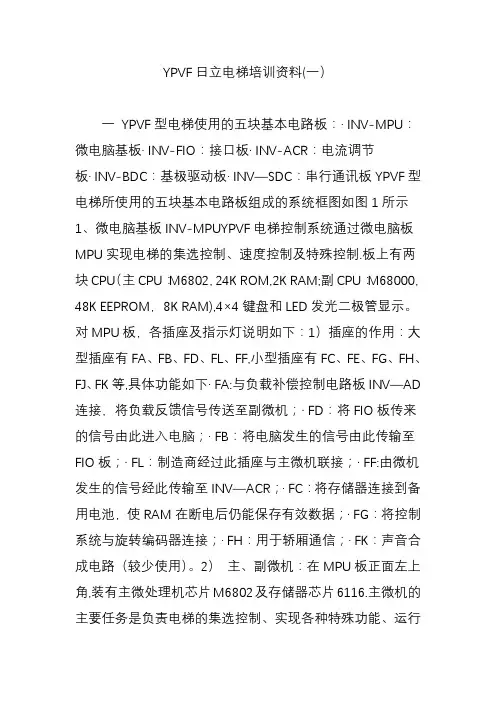

YPVF日立电梯培训资料(一）一YPVF型电梯使用的五块基本电路板：· INV-MPU：微电脑基板· INV-FIO：接口板· INV-ACR：电流调节板· INV-BDC：基极驱动板· INV—SDC：串行通讯板YPVF型电梯所使用的五块基本电路板组成的系统框图如图1所示1、微电脑基板INV-MPUYPVF电梯控制系统通过微电脑板MPU实现电梯的集选控制、速度控制及特殊控制.板上有两块CPU（主CPU：M6802，24K ROM,2K RAM;副CPU：M68000，48K EEPROM，8K RAM),4×4键盘和LED发光二极管显示。

对MPU板，各插座及指示灯说明如下：1）插座的作用：大型插座有FA、FB、FD、FL、FF,小型插座有FC、FE、FG、FH、FJ、FK等,具体功能如下· FA:与负载补偿控制电路板INV—AD 连接，将负载反馈信号传送至副微机；· FD：将FIO板传来的信号由此进入电脑；· FB：将电脑发生的信号由此传输至FIO板；· FL：制造商经过此插座与主微机联接；· FF:由微机发生的信号经此传输至INV—ACR；· FC：将存储器连接到备用电池，使RAM在断电后仍能保存有效数据；· FG：将控制系统与旋转编码器连接；· FH：用于轿厢通信；· FK：声音合成电路（较少使用）。

2）主、副微机：在MPU板正面左上角,装有主微处理机芯片M6802及存储器芯片6116.主微机的主要任务是负责电梯的集选控制、实现各种特殊功能、运行控制、召唤及轿厢内指令管理、开关门控制等；副微处理芯片是16位芯片M68000,运算速度比主微机快，主要进行电梯的速度控制运算。

3）EEPROM存储器:该存储器的最大特点是可在施工现场对电梯部分参数或程序进行更改、调试。

日立YPVF电梯培训教程教案：日立YPVF电梯培训教程一、教学内容本节课将介绍日立YPVF电梯的基本原理、组成部分和操作方法。

教材的章节包括：1. 第一章：日立YPVF电梯概述2. 第二章：电梯的组成部分3. 第三章：电梯的操作与维护二、教学目标1. 学生能够理解日立YPVF电梯的基本原理和组成部分。

2. 学生能够掌握电梯的操作方法和维护技巧。

3. 学生能够了解电梯的安全注意事项。

三、教学难点与重点重点：日立YPVF电梯的基本原理、组成部分和操作方法。

难点：电梯的维护技巧和安全注意事项。

四、教具与学具准备教具：日立YPVF电梯模型、操作面板、维护工具。

学具：笔记本、笔、教材。

五、教学过程1. 实践情景引入：介绍日立YPVF电梯的实际应用场景，引发学生的兴趣。

2. 教材讲解：a. 第一章：介绍日立YPVF电梯的基本原理和特点。

b. 第二章：讲解电梯的组成部分，包括主机、导轨、轿厢等。

c. 第三章：讲解电梯的操作方法和维护技巧。

3. 例题讲解：通过具体的例题，讲解电梯的操作和维护方法。

4. 随堂练习：学生分组进行实践操作，巩固所学知识。

5. 板书设计：电梯的组成部分、操作方法和维护技巧。

6. 作业设计：a. 题目一：请简述日立YPVF电梯的基本原理。

b. 题目二：请列出电梯的组成部分及其功能。

c. 题目三：请说明电梯的操作步骤。

d. 答案：a. 日立YPVF电梯的基本原理是利用电动机驱动轿厢在导轨上运行，实现垂直运输。

b. 电梯的组成部分包括主机、导轨、轿厢、对重、控制柜等。

c. 电梯的操作步骤包括：1. 按下呼叫按钮，等待电梯到达。

2. 进入电梯，按下目的楼层按钮。

3. 电梯启动，到达目的楼层后，按下开门按钮。

4. 出电梯，按下开门按钮。

六、板书设计电梯的组成部分：主机、导轨、轿厢、对重、控制柜电梯的操作方法：1. 按下呼叫按钮2. 进入电梯，按下目的楼层按钮3. 电梯启动，到达目的楼层后，按下开门按钮4. 出电梯，按下开门按钮电梯的维护技巧：1. 定期检查电梯的运行状态2. 检查电梯的零部件是否完好3. 及时更换损坏的零部件4. 保持电梯的清洁和卫生七、作业设计题目一：请简述日立YPVF电梯的基本原理。

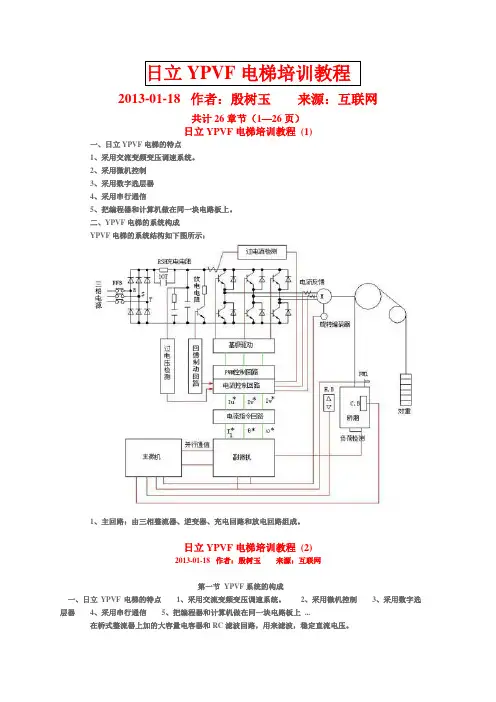

2013-01-18 作者：殷树玉来源：互联网共计26章节（1—26页）日立YPVF电梯培训教程(1)一、日立YPVF电梯的特点1、采用交流变频变压调速系统。

2、采用微机控制3、采用数字选层器4、采用串行通信5、把编程器和计算机做在同一块电路板上。

二、YPVF电梯的系统构成YPVF电梯的系统结构如下图所示：1、主回路：由三相整流器、逆变器、充电回路和放电回路组成。

日立YPVF电梯培训教程(2)2013-01-18 作者：殷树玉来源：互联网第一节YPVF系统的构成一、日立YPVF电梯的特点1、采用交流变频变压调速系统。

2、采用微机控制3、采用数字选层器4、采用串行通信5、把编程器和计算机做在同一块电路板上...在桥式整流器上加的大容量电容器和RC滤波回路，用来滤波，稳定直流电压。

直流侧设置了放电回路，当电梯制动时会引起直流侧电压的上升，当电压上升到一定值时，可通过硬件回路使反馈三极管自行导通，把反馈的电能消耗在放电电阻上。

在运行接触器10T上并有电阻R1，其作用是在电梯投入运行前，使滤波电容有个预充电，当10T接通电梯投入运行时，避免因电容器瞬间大电流充电产生冲击，保护整流器和滤波电容。

2、主微机：采用M6802芯片，主要功能是负责机房控制柜与轿厢之间串行通信，以取得轿厢的开关信号、呼叫信号、与厅站进行串行通信，以取得厅外召唤信号。

以及进行开关门控制、运行控制、故障检测和记录等。

3、副微机：采用M68000芯片，主要功能是根据主微机的运行指令，负责数字选层器的运算、速度指令生成、矢量控制，进行故障检测和记录，负责信号器工作。

4、电流指令回路：根据副微机矢量控制演算结果，发出三相交流电流指令。

5、电流控制回路：通过将电流指令回路中三相交流电流指令与感应电动机电流反馈信号比较，发出逆变器输出电压指令，比较各种反馈信号，决定指令是否生成。

6、PWM脉宽调制控制电路：产生与逆变器输出三相电压指令对应的基极触发信号。

首页>培训中心>日立YPVF电梯操作模式说明（MODE)（下）注意：1，相关操作请学习日立ypvf电梯连载2，由于部分模式可能不利于电梯设备，这里并未列出，会员可以到会员之家下载参考。

MODE - 22- SET功能：主电脑数据的读取及重写用法：可读取或重写主电脑地址资料（16进制显示）写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON，并要停止电脑程序运行重置： MODE - 22 - RESETMODE - 23- SET功能：副电脑数据的读取及重写用法：可读取或重写副电脑地址资料（16进制显示）写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON，并要停止电脑程序运行重置： MODE - 23 - RESETMODE - 24- SET功能：改写电梯的运行时间用法：改写电梯的运行时间，以10进制小时为单位写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 24 - RESETMODE - 34- SET功能：空载零点设入（有差动变压器作重量检测）用法：把空载时重量检测的差动变压器输出电压资料输入电脑写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 34 - RESETMODE - 35- SET功能：满载检定设入（有差动变压器作重量检测）用法：把满载时重量检测的差动变压器输出电压资料输入电脑写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 35 - RESETMODE - 40- SET功能：运行速度调整用法： 1. 将电梯的快速标准速度减低，以$01为0.25米/秒（15米/分）为单位向下减少2. 如电梯标准速度为1.75米/秒（105米/分），数据显示为 $0007，如需要改为1米/秒（60米/分），改为 $0004 即可3. 只能改小，不能改大，只以标准速度为限，即改为$000A亦不能成为2.5米/秒（150米/分），但对电梯运行无碍写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 40 - RESETMODE - 45- SET功能： 20% 以上载量的上行调整（无差动变压器，1米/秒速度以下）用法：上行的偏压数值设入（500KG~750KG载重，数据为 $0000, 900KG~1150KG载重，数据为 $0900)写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 45 - RESETMODE - 46- SET功能： 20% 以下载量的上行调整（无差动变压器，1米/秒速度以下）用法：上行的偏压数值设入 (数据为 $1500)写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 46 - RESETMODE - 47- SET功能： 20% 以上载量的下行调整（无差动变压器，1米/秒速度以下）用法：下行的偏压数值设入 (数据为 $0000)写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 47 - RESETMODE - 50- SET功能： 20% 以下载量的下行调整（无差动变压器，1米/秒速度以下）用法：下行的偏压数值设入 (数据为 $2000)写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 50 - RESETMODE - 51- SET功能：空载上行的起动调整（有差动变压器作重量检测）用法：如空载上行起动急，加大原始数值（$2080) ，如上行起动倒落，减少原始数值写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 51 - RESETMODE - 52- SET功能：空载下行的起动调整（有差动变压器作重量检测）用法：如空载下行起动急落，加大原始数值（$30C0) ，如下行起动倒流上，减少原始数值写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 52 - RESETMODE - 53- SET功能：上行平层楼板误差调整用法：如上行停层时误差楼板高，减少原始数值（$007B) ，如上行停层时误差楼板低，加大原始数值写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 53 - RESETMODE - 54- SET功能：下行平层楼板误差调整用法：如下行停层时误差楼板高，加大原始数值（$007B) ，如下行停层时误差楼板低，减少原始数值写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 54 - RESETMODE - 55- SET功能：重载起动补偿调整（只对满载上运行）用法：在电梯满载起动时，如上行起动时倒流落，加大原始数值（ $00B0），如上行起动时急升，减少原始数值写入：关安全开关令#50B继电器释放OFF，1号DIP制向上ON重置： MODE - 55 - RESET。

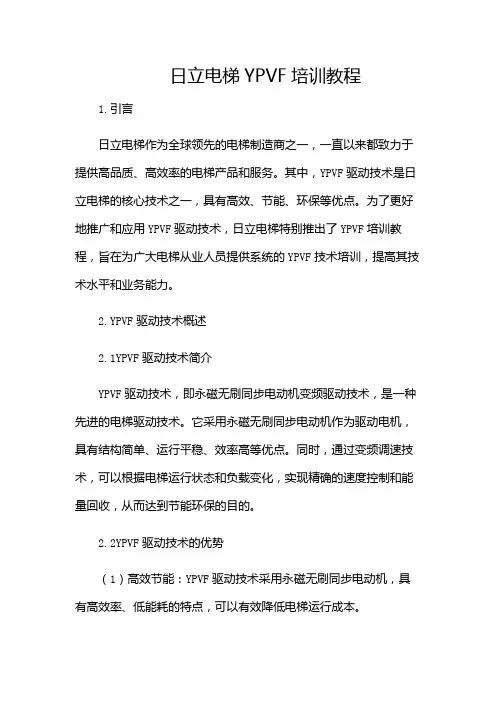

日立电梯YPVF培训教程1.引言日立电梯作为全球领先的电梯制造商之一，一直以来都致力于提供高品质、高效率的电梯产品和服务。
