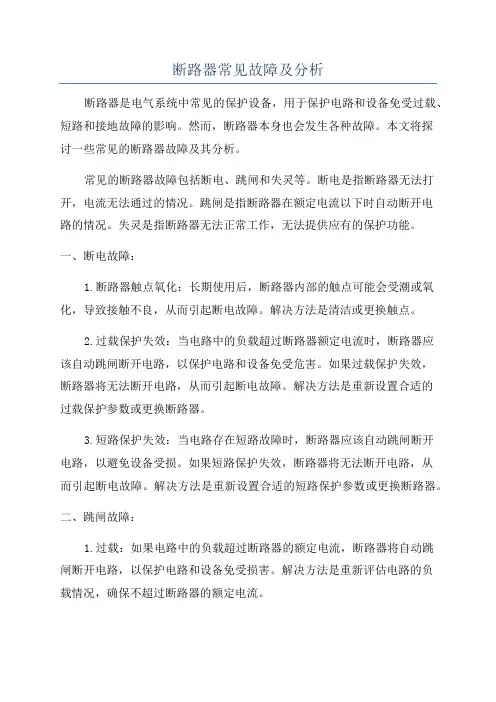

断路器常见故障及分析断路器是电气系统中常见的保护设备，用于保护电路和设备免受过载、短路和接地故障的影响。

然而，断路器本身也会发生各种故障。

本文将探讨一些常见的断路器故障及其分析。

常见的断路器故障包括断电、跳闸和失灵等。

断电是指断路器无法打开，电流无法通过的情况。

跳闸是指断路器在额定电流以下时自动断开电路的情况。

失灵是指断路器无法正常工作，无法提供应有的保护功能。

一、断电故障：1.断路器触点氧化：长期使用后，断路器内部的触点可能会受潮或氧化，导致接触不良，从而引起断电故障。

解决方法是清洁或更换触点。

2.过载保护失效：当电路中的负载超过断路器额定电流时，断路器应该自动跳闸断开电路，以保护电路和设备免受危害。

如果过载保护失效，断路器将无法断开电路，从而引起断电故障。

解决方法是重新设置合适的过载保护参数或更换断路器。

3.短路保护失效：当电路存在短路故障时，断路器应该自动跳闸断开电路，以避免设备受损。

如果短路保护失效，断路器将无法断开电路，从而引起断电故障。

解决方法是重新设置合适的短路保护参数或更换断路器。

二、跳闸故障：1.过载：如果电路中的负载超过断路器的额定电流，断路器将自动跳闸断开电路，以保护电路和设备免受损害。

解决方法是重新评估电路的负载情况，确保不超过断路器的额定电流。

2.短路：短路故障是指电路的两个相或电源之间出现直接连接，电流瞬间过大。

断路器应该能够快速地跳闸以避免设备受损。

解决方法是重新评估电路的连接，并确保电路中没有直接短接的部分。

三、失灵故障：1.断路器机械部件损坏：断路器的机械部件如弹簧、弹片等可能会因长期使用而损坏，导致断路器失灵。

解决方法是更换损坏的机械部件。

2.整定装置故障：断路器的整定装置是用来设置断路器的过载和短路保护参数的。

如果整定装置故障，断路器将无法正确地进行保护。

解决方法是重新设置整定装置或更换断路器。

3.电气故障：断路器的电气部件如继电器、热释放器等可能会因电气故障而失灵。

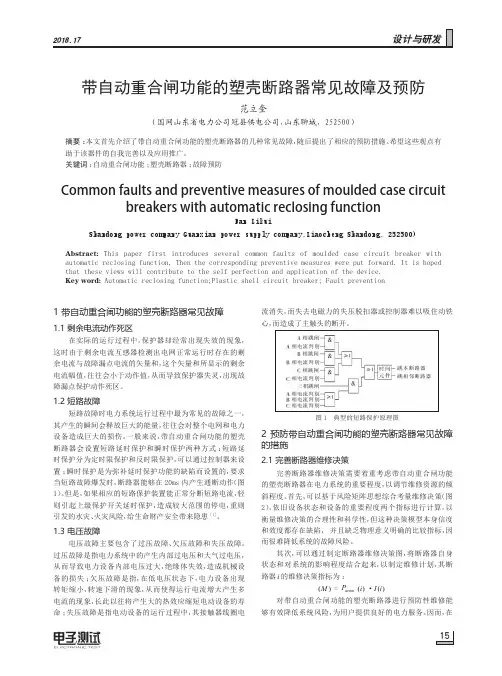

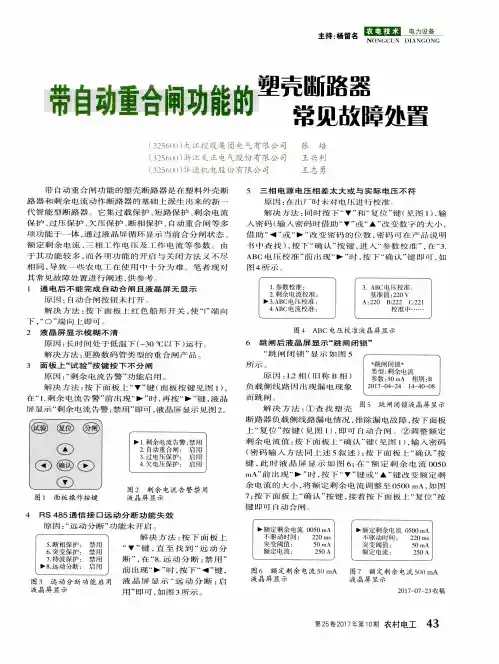

1 带自动重合闸功能的塑壳断路器常见故障1.1 剩余电流动作死区在实际的运行过程中，保护器却经常出现失效的现象，这时由于剩余电流互感器检测出电网正常运行时存在的剩余电流与故障漏点电流的矢量和，这个矢量和所显示的剩余电流幅值，往往会小于动作值，从而导致保护器失灵，出现故障漏点保护动作死区。

1.2 短路故障短路故障时电力系统运行过程中最为常见的故障之一，其产生的瞬间会释放巨大的能量，往往会对整个电网和电力设备造成巨大的损伤。

一般来说，带自动重合闸功能的塑壳断路器会设置短路延时保护和瞬时保护两种方式：短路延时保护分为定时限保护和反时限保护，可以通过控制器来设置；瞬时保护是为弥补延时保护功能的缺陷而设置的，要求当短路故障爆发时，断路器能够在20ms 内产生通断动作（图1）。

但是，如果相应的短路保护装置能正常分断短路电流，轻则引起上级保护开关延时保护，造成较大范围的停电，重则引发的水灾、火灾风险，给生命财产安全带来隐患[1]。

1.3 电压故障电压故障主要包含了过压故障、欠压故障和失压故障。

过压故障是指电力系统中的产生内部过电压和大气过电压，从而导致电力设备内部电压过大，绝缘体失效，造成机械设备的损失；欠压故障是指，在低电压状态下，电力设备出现转矩缩小，转速下滑的现象，从而使得运行电流增大产生多电流的现象，长此以往将产生大的热效应缩短电动设备的寿命；失压故障是指电动设备的运行过程中，其接触器线圈电流消失，而失去电磁力的失压脱扣器或控制器难以吸住动铁心，而造成了主触头的断开。

图1 典型的短路保护原理图2 预防带自动重合闸功能的塑壳断路器常见故障的措施2.1 完善断路器维修决策完善断路器维修决策需要着重考虑带自动重合闸功能的塑壳断路器在电力系统的重要程度，以调节维修资源的倾斜程度。

首先，可以基于风险矩阵思想综合考量维修决策（图2）。

依旧设备状态和设备的重要程度两个指标进行计算，以衡量维修决策的合理性和科学性，但这种决策模型本身信度和效度都存在缺陷， 并且缺乏物理意义明确的比较指标，因而很难降低系统的故障风险。

塑壳断路器是电器配电装置中使用广泛的一种保护电器，应用量较大而且应用范围广，以其性能优越、使用方便、价格合理，被广泛地应用在建筑工程、工厂配电等多种场合，其本身的质量优劣严重影响到日常生产、生活安全，通过多次试验，发现了许多问题，现将发现的主要问题阐述如下，并作简单的分析，仅供参考。

试验中主要进行以下项目的检测：温升、介电性能、脱扣极限和特性、额定极限短路分断能力。

出现的问题主要集中在脱扣极限和特性以及额定极限短路分断能力两个项目上。

一、脱扣极限和特性项目反映的问题以额定电流In＝100A为例，过载条件下，通1.3倍In，断路器应在2小时内脱扣，通1.05倍In，断路器应至少保持2小时不脱扣。

短路条件下，通8倍In，断路器应至少保持0.2s不脱扣，通12倍In，断路器应在0.2s之内脱扣。

实际检验过程中，不少产品都不能完全通过标准规定的脱扣测试。

经分析出现这种问题的原因主要有：a)用于过流保护的双金属片质量不稳定，动作时间离散性较大，造成企业无法对产品进行定量的检验。

b)企业在校验时通常采用快速校验法，但对对应的动作时间未加验证，起码是对不同时间进货的不同批次的双金属片未进行验证，不同批次的双金属片特性可能不同，如果不进行验证就有可能导致校验出的产品动作时间不准确。

c)企业检验设备及仪器仪表精确度不够，校验人员技术不够熟练，部分企业用于出厂检验的标准试验台和恒温室不符合标准要求，这些原因都可能造成校验出的产品动作时间不准确。

d)企业对标准和特性参数不够熟悉，导致同批次产品特性参数出现偏差使用出现上述问题的断路器有可能出现以下后果：1)带过电流保护功能的断路器如果未过载就不正常跳闸动作，影响用户的正常用电，给用户造成损失。

2)出现过载情况断路器应进行跳闸动作却没动作从而不能起到过载保护作用，无法保护设备，甚至可能引发火灾等隐患。

二、额定极限短路分断能力反映的问题额定极限短路分断能力是塑壳断路器的主要性能指标之一，也是塑壳断路器的工艺设计水平的象征。

低压塑壳断路器动作电流整定与故障处理摘要：本文主要阐述了低压塑壳断路器动作电流整定，对低压断路器常见故障进行了分析，并提出了这些故障的一般处理措施。

关键字：低压塑料外壳断路器动作电流整定故障处理低压断路器又称自动开关或自动空气断路器，是低压配电系统中重要的控制电器之一，能承载、接通、分断正常工作电流，亦能接通、短时承载及分断短路电流的电器。

按结构可分框架式断路器（万能式断路器）和塑壳式断路器两大类。

塑壳式断路器型号比较多，如CM1型、HM3型、DZ20型、HSM1型、RM1型、S1N型、S2N型、LJM2E 型等，具有结构紧凑、体积小、分断高、飞弧短、可自行设定保护特性，操作简单等优点，目前广泛应用在配电低压系统中，一般安装在配电变压器低压侧配电箱内，保护线路和电源设备不受损坏。

一、低压塑壳断路器动作电流整定塑壳式断路器的保护系统是热动—电磁脱扣器型，过载长延时动作采用热双金属元件脱扣，短路瞬时动作采用电磁铁系统动作。

长延时动作功能是为了满足过负荷保护的需要，而瞬时动作功能则是为了满足短路保护的需要，配电网中的过负荷和短路现象也都有瞬时性或永久性之分，加之配电网结构往往由多级开关设备组成。

因此，只有同时具备两种功能，才有可能使保护装置的动作具有选择性、速动性、灵敏性和可靠性。

（一）配电变压器低压总断路器的动作电流整定。

1、瞬时脱扣器的动作电流应避开网络中出现的尖峰负荷，并能在最小短路电流的情况下正确动作，一般为控制器额定电流的5-10倍。

如断路器额定电流大于250A 时，瞬时动作电流整定值可在5-10倍中选择，一般在订货时提出要求，由制造厂整定出厂。

2、长延时脱扣器的动作电流可根据配电变压器低压侧允许的过负荷电流来确定。

（二）配电变压器低压分路断路器的动作电流整定。

配电变压器低压分路断路器脱扣器的动作电流应比上一级脱扣器的动作电流至少低一个级差。

具体整定方法如下：1、瞬时脱扣器的动作电流应避开回路中出现的尖峰负荷。

塑壳断路器跳闸的可能原因有多种，主要包括以下几个方面：
1.过载保护：当电路中的负载电流超过断路器的额定电流时，断路器就会启动过载保
护功能，自动跳闸以保护电路和设备免受过载损坏。

2.短路保护：短路是指电路中两个导体之间直接相连，导致电流突然增大，超过了塑
壳断路器的额定电流，从而导致断路器跳闸。

3.漏电保护：当地漏电流超过了塑壳断路器的额定值时，就会导致断路器跳闸。

4.外部干扰或故障引起的过电压：可能会引发塑壳断路器跳闸。

5.断路器本身故障：造成误跳闸的情况。

此外，还有一些其他因素也可能导致塑壳断路器跳闸，例如设备老化或损坏导致的间隙不足等。

为了减少误跳的情况，应选择正品的断路器，并按照规定来安装使用。

同时，在处理过载、短路、地漏电流等问题时，应切断电源，检查电路中的负载是否超过了塑壳断路器的额定电流，或者电线是否老化、过热，电器设备是否内部短路等。

在处理设备老化或损坏问题时，应及时更换损坏部件。

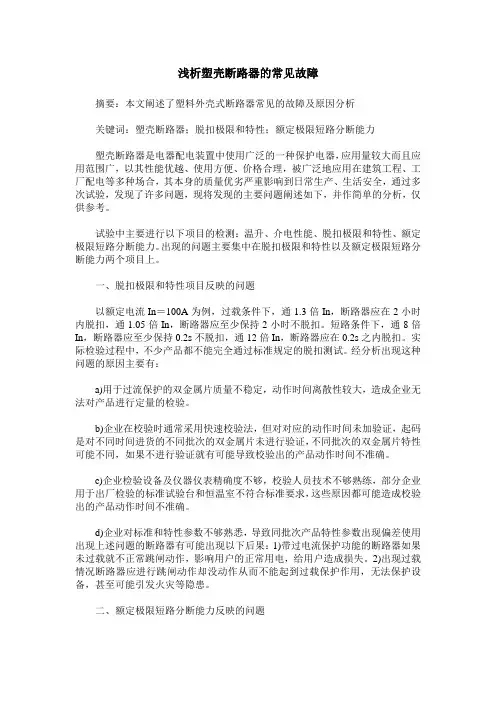

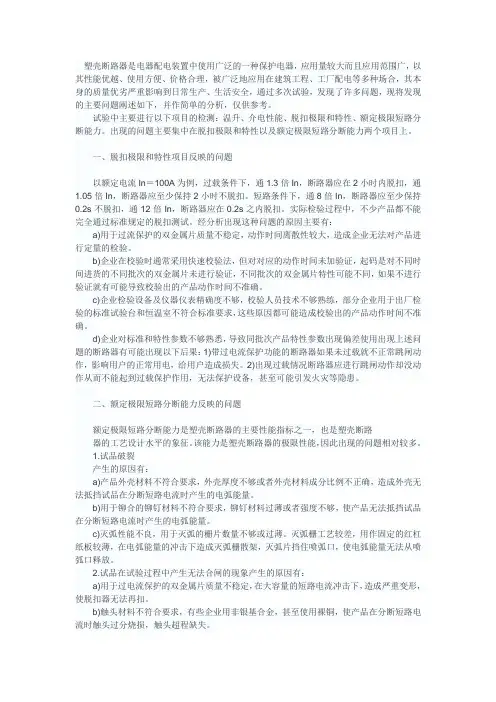

浅析塑壳断路器的常见故障摘要：本文阐述了塑料外壳式断路器常见的故障及原因分析关键词：塑壳断路器；脱扣极限和特性；额定极限短路分断能力塑壳断路器是电器配电装置中使用广泛的一种保护电器，应用量较大而且应用范围广，以其性能优越、使用方便、价格合理，被广泛地应用在建筑工程、工厂配电等多种场合，其本身的质量优劣严重影响到日常生产、生活安全，通过多次试验，发现了许多问题，现将发现的主要问题阐述如下，并作简单的分析，仅供参考。

试验中主要进行以下项目的检测：温升、介电性能、脱扣极限和特性、额定极限短路分断能力。

出现的问题主要集中在脱扣极限和特性以及额定极限短路分断能力两个项目上。

一、脱扣极限和特性项目反映的问题以额定电流In＝100A为例，过载条件下，通1.3倍In，断路器应在2小时内脱扣，通1.05倍In，断路器应至少保持2小时不脱扣。

短路条件下，通8倍In，断路器应至少保持0.2s不脱扣，通12倍In，断路器应在0.2s之内脱扣。

实际检验过程中，不少产品都不能完全通过标准规定的脱扣测试。

经分析出现这种问题的原因主要有：a)用于过流保护的双金属片质量不稳定，动作时间离散性较大，造成企业无法对产品进行定量的检验。

b)企业在校验时通常采用快速校验法，但对对应的动作时间未加验证，起码是对不同时间进货的不同批次的双金属片未进行验证，不同批次的双金属片特性可能不同，如果不进行验证就有可能导致校验出的产品动作时间不准确。

c)企业检验设备及仪器仪表精确度不够，校验人员技术不够熟练，部分企业用于出厂检验的标准试验台和恒温室不符合标准要求，这些原因都可能造成校验出的产品动作时间不准确。

d)企业对标准和特性参数不够熟悉，导致同批次产品特性参数出现偏差使用出现上述问题的断路器有可能出现以下后果：1)带过电流保护功能的断路器如果未过载就不正常跳闸动作，影响用户的正常用电，给用户造成损失。

2)出现过载情况断路器应进行跳闸动作却没动作从而不能起到过载保护作用，无法保护设备，甚至可能引发火灾等隐患。

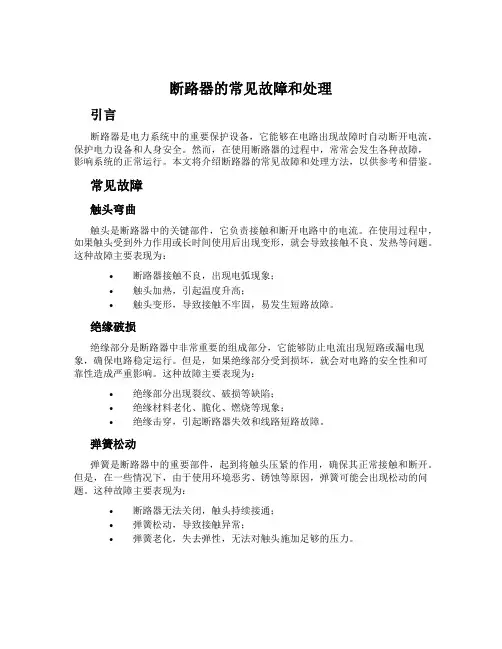

断路器的常见故障和处理引言断路器是电力系统中的重要保护设备，它能够在电路出现故障时自动断开电流，保护电力设备和人身安全。

然而，在使用断路器的过程中，常常会发生各种故障，影响系统的正常运行。

本文将介绍断路器的常见故障和处理方法，以供参考和借鉴。

常见故障触头弯曲触头是断路器中的关键部件，它负责接触和断开电路中的电流。

在使用过程中，如果触头受到外力作用或长时间使用后出现变形，就会导致接触不良、发热等问题。

这种故障主要表现为：•断路器接触不良，出现电弧现象；•触头加热，引起温度升高；•触头变形，导致接触不牢固，易发生短路故障。

绝缘破损绝缘部分是断路器中非常重要的组成部分，它能够防止电流出现短路或漏电现象，确保电路稳定运行。

但是，如果绝缘部分受到损坏，就会对电路的安全性和可靠性造成严重影响。

这种故障主要表现为：•绝缘部分出现裂纹、破损等缺陷；•绝缘材料老化、脆化、燃烧等现象；•绝缘击穿，引起断路器失效和线路短路故障。

弹簧松动弹簧是断路器中的重要部件，起到将触头压紧的作用，确保其正常接触和断开。

但是，在一些情况下，由于使用环境恶劣、锈蚀等原因，弹簧可能会出现松动的问题。

这种故障主要表现为：•断路器无法关闭，触头持续接通；•弹簧松动，导致接触异常；•弹簧老化，失去弹性，无法对触头施加足够的压力。

处理方法触头弯曲对于触头弯曲的故障，可以采取以下措施：•检查触头变形情况，如发现弯曲现象，及时更换；•如果出现接触不良和电弧现象，可以调整触头的压力和位置，恢复其正常工作状态；•如果触头加热、温度升高，可以采用降温风扇、增大接触面积等措施进行处理。

绝缘破损对于绝缘破损的故障，可以采取以下措施：•在使用中加强绝缘部分的检查和维护，如发现损坏现象，及时更换；•如果绝缘材料老化、脆化等现象，可以更换新的绝缘材料，提高断路器的可靠性；•如果出现绝缘击穿现象，需要对断路器进行彻底的检修和维护，恢复其正常工作状态。

弹簧松动对于弹簧松动的故障，可以采取以下措施：•检查弹簧的紧固情况，如有松动现象，及时调整；•如果弹簧老化失去弹性，需要更换新的弹簧，确保其工作可靠性；•如果出现断路器无法关闭的问题，可以检查弹簧的压力和位置，进行相应的调整。

塑壳断路器连续几天总跳闸，可能是什么原因？附解决办法！
塑壳断路器连续几天跳闸，可能是什么原因？注明：天气很好，且没有过负荷！
请点击此处输入图片描述
1.用手摸一下不带电的外壳部分，看是否发热，紧固一下压线螺丝是否松。

如果都不是则可能是后面线路有问题。

请点击此处输入图片描述
1.空开跳一般就是短路，可能是电线绝缘层老化了，刚开始不跳，
等会儿发热就跳
2.可能是触头间的接触电阻增大，发热导致跳闸，也可能是直流线路接地导致跳闸
请点击此处输入图片描述
1.
2.脱扣器松动故障，接触电阻大了，直接更换一个就好了。

3.总跳闸有三种情况:
一是负荷过大，可以换负荷大点的空开.
二是线路哪里有问题，有线路接地了，或者线路碰头了，这需要专业人士检修了。

三是家里的家用电器有问题，一个一个排除看那个电器有问题。

4.塑壳断路器跳闸要如何解决？接地故障脱扣（接地故障指示灯亮）处理方法为检查脱扣器的分断电流值及动作时间，如果确认存在接地故障应立即寻找及排除。

如没有接地故障，则检查接地故障电流整定值是否合适，如整定不合适，应修改接地故障电流整定值。

5.
6.欠电压脱扣器脱扣、机械联锁动作一般的解决方法为：检查电源是否低于70%Ue和欠电压脱扣器及控制单元是否出故障。

塑壳断路器跳闸后不能合闸的原因也很多，如欠压脱扣器失电而使断路器不能合闸电压过低或欠压脱扣器线圈失电故障，会导致不能重新合闸。

请点击此处输入图片描述。
