塑壳断路器附件功能与选用

塑壳断路器的选用1.引言塑料外壳式断路器 以下简称MCCB ，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品 如常熟开关厂的CMl、天津低压开关厂TM30等 。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB 没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

塑壳断路器附件含义
断路器33002 3300、3200、3340等各代码的意义
3300中,第一个3是表示断路器极数是3极第二个3表示脱扣方式是复式脱扣即有过载保护和短路保护。

如果第二个数字是2,表示断路器只有短路保护。

如果是0,表示断路器没有保护功能,就跟刀开关一样。

第3-4位数字表示内部附件代码，如图00表示不带附件功能32002,第一个3是指3级，接着的2是指电磁瞬时脱扣器，0是指无内部附件，最后个2是指电动机保护型。

3340是带分励和双
TMD是指热磁脱扣，MA是针对电机用的脱扣，毕竟电机启动电流大，用一般的脱扣会由于过载跳闸。

而MIC这种类型是跟TMD对应了，它是电子式脱扣，2.2和2.3的区别在于，前者用于100-250A,后者用于400-630A的，如果是400和630只有电子脱扣类型，没有热磁脱扣。

塑壳断路器附件的功能以及如何选择汇总一篇塑壳断路器附件的功能以及如何选择 1塑壳断路器附件的功能以及如何选择塑壳断路器(以下简称断路器)的附件作为断路器功能的派生和补充，为断路器增加了__和扩大了保护功能，使断路器的使用范围更广，保护功能更齐全，操作和安装方式更多。

因此，目前断路器的附件已经成为断路器不可分割的一个重要部分。

1、断路器附件的种类分为机内附件和机外附件两类。

机内附件是安装在断路器内部的附属装置，包括分励脱扣器、欠电压脱扣器、辅助开关和报警开关等四种。

通常机内附件须开盖安装，但目前已有新型断路器其附件采用模块化结构，其安装和更换不需开盖，从而确保了断路器的可靠性，也给用户带来了方便；机外附件则是安装在断路器外部的附属装置，包括辅助手柄、外部操作手柄、电操机构、手柄闭锁装置、机械联锁装置、电气联锁装置、板后接线装置、插入式安装台和辅助接点装置等。

2、表示断路器状态的附件辅助开关和报警开关都是用于显示断路器当前状态的机内附件。

辅助开关和报警开关的区别在于：辅助开关是在断路器分、合闸时改变状态，能显示出断路器的接通状态和断开状态，但无法区别断路器是否是故障脱扣，因此辅助开关主要用于断路器的分合状态的显示，通过断路器的分合对其他相关电器实施__或联锁，例如向信号灯、继电器和逻辑电路等输出信号。

而报警开关则是在断路器因故障而断开时改变状态，能显示断路器的故障脱扣状态，报警开关主要用于断路器因故障而断开时的状态显示，在断路器负载发生故障时及时向其他相关电器实施__或联锁，例如向断路器外的报警装置、信号灯、继电器和逻辑电路等输出信号。

总之无论是辅助开关，还是报警开关，只能检测断路器主触头的状态，而不能改变其状态。

3、实现断路器欠电压保护功能的附件欠电压脱扣器是一种保护性附件，当电源电压下降到欠电压脱扣器额定电压的35%～70%时，欠电压脱扣器能使断路器脱扣；当电源电压低于欠电压脱扣器额定电压的35%时，欠电压脱扣器能保证断路器不合闸；当电源电压高于欠电压脱扣器额定电压的85%时，欠电压脱扣器能保证断路器正常工作。

摘要：介绍了用户在使用塑壳断路器时容易出现的问题，及怎样正确选择和使用断路器。

关键词：断路器；选择；合理使用；问题1概述塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

2断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。

标准本体选型说明 可选附件型号解释 壳架电流对应表外形及安装尺寸 固定板前安装孔图 固定板后安装孔图 插入式板前/后安装孔图 端子板安装孔图脱扣特性曲线 维护与保养安全告知核心物料订货号基本介绍基本参数使用环境符合标准铭牌解释主要技术参数 降容表说明 附件参数及功能 附件安装对照表目录/ CONTENT基本介绍CDM6SPV光伏专用系列塑料外壳式断路器，适用于额定工作电压AC480V、AC500V、AC690V，额定电流63A~630A的交流电路中，可广泛应用于光伏发电，汇流箱等，用来分配电能，保护线路和电源设备，使免受过载，短路等故障的危害。

基本参数壳架等级：125A、250A、400A、630A额定电流：63A~630A额定电压：AC480V、AC500V、AC690V额定绝缘电压：AC800V隔离功能：有额定冲击耐受电压：8KV认证：CCC使用环境温度：• 正常工作温度：-5℃～40℃，24小时内平均温度不能超过+35℃。

• 环境温度：-40℃～70℃• 如产品工作环境温度超过40℃，应参考温度降容系数表使用，或请联系我们。

湿度：正常工作时需满足：• 在周围空气温度为+40℃的条件下，大气相对湿度不能超过50%，如果温度较低，则可以在较高的相对湿度条件下使用。

• 最湿月份的月平均相对湿度为90%。

• 需要考虑产品表面产生的凝露对产品性能的影响。

海拔：• 正常工作安装地点的海拔不超过2000m• 如需要安装在海拔超过2000m的情况下，应参考海拔降容系数表使用，或请联系我们。

抗湿热能力：• 干冷、干热、湿热防护等级• 本产品的防护等级为：IP20• 本产品污染等级为：3级符合标准• GB14048.1 低压开关设备和控制设备第1部分：总则• GB14048.2 低压开关设备和控制设备第2部分：断路器• IEC 60947-1 Low-voltage switchgear and controlgear-Part 1：General Rules• IEC 60947-2 Low-voltage switchgear and controlgear-Part 2：Circuit-breakers产品概述概述产品概述铭牌介绍产品描述额定电流产品认证基准温度隔离符号符合标准分断能力瞬时脱扣电流li频率Fre.绝缘电压Ui冲击耐受电压Uimp技术参数技术参数技术参数海拔降容系数周围温度不在+40℃时,需要校验时的额定电流进行温度补偿修正值 温度补偿修正系数表冲击耐受电压Uimp （kV ）877 6.5 6.566最大工作电压Ue （V ）69069069066060060055040℃环境下热额定值In （A ）1In0.98In0.94In0.92In0.88In0.86In0.85In高度在2000米以下不会对断路器性能有影响。

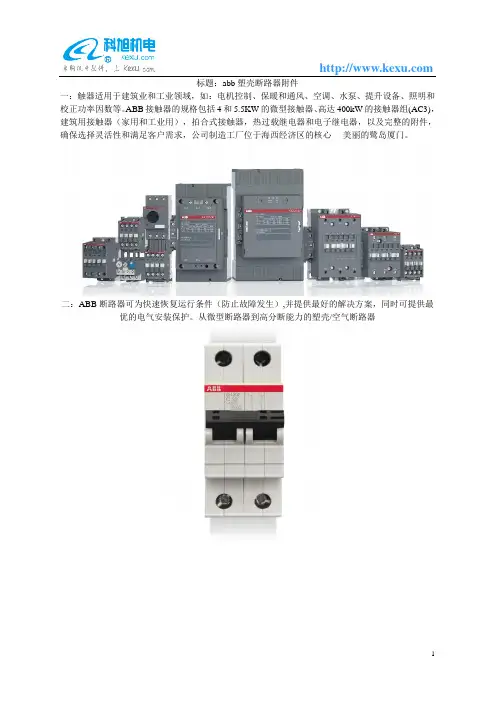

标题：abb塑壳断路器附件
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

施耐德塑壳断路器附件
施耐德微型断路器施耐德电气有限公司(SchneiderElectricSA)是世界500强企业之一，1836年由施耐德兄弟建立。

如今，它的总部位于法国吕埃，施耐德电气公司是全球能效管理领域的领导者，为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，在住宅应用领域也拥有强大的市场能力。

2012财年，施耐德在全球的总营收达到240亿欧元，在100多个国家拥有超过140，000名员工。

断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电http:/。

为了满足不同用户需要，现在国内许多断路器生产厂家，对于同一壳架等级额定电流的短路分断能力分为不同级别，例如常熟开关厂CM1—100分为C基本型(25～35kA)、L标准型(35～50kA)、M较高分断型(50～75kA)、H高分断型(85～100kA)。

用户在选用时，要符合断路器的极限短路分断能力，线路预期短路电流就能满足要求，不必人为地加上保险系数，以免造成浪费。

额定运行短路分断能力的值可为额定极限短路分断能力的25％、50％、75％、100％，大多数断路器是50％～75％，极个别的有100％(Ics＝Icu)，如法国施耐德的梅兰日兰公司的NS产品。

5附件功能附件作为断路器功能的派生和补充，为断路器增加了控制手段和扩大保护功能，是断路器不可分割的一个重要部分，主要包括辅助触头、报警触头、分励脱扣器、欠电压脱扣器、电动操作机构、外部转动操作手柄等附件。

1)辅助触头主要用于断路器分、合状态显示但无法显示是否故障脱扣，接在断路器的控制电路中，塑壳断路器壳架等级额定电流100为单断点转换触头，225及以上为桥式触头结构，约定发热电流3A；壳架等级额定电流400及以上可装两常开、两常闭，约定发热电流为6A。

2)报警触头主要用于断路器的负载出现过载、短路或欠电压等故障时而自由脱扣。

报警触头的工作电流是：AC380V、0.3A、DC220V、0.15A，一般不会超过1A，而发热电流可以是1～2.5A范围。

3)分励脱扣器是一种远距离操纵分闸的附件，它的电压可与主电路电压无关，分励脱扣器是短时工作制，线圈通电时间一般不能超过1s，否则线圈会烧毁。

塑壳断路器为防止线圈烧毁，在分励脱扣器线圈串联一个微动开关，当分励脱扣器通电，衔铁吸合，微动开关从常闭状态转换成常开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按钮，分励线圈始终不再通电。

避免了线圈烧损情况的产生，当断路器再扣合闸后微动开关重新处于常闭位置。

分励脱扣器有多种控制电压和不同电源频率，可供不同场合，不同电源选用。

关键词：断路器；选择；合理使用；问题1概述塑壳断路器广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时容易出现的问题做一介绍，以帮助用户合理选择使用塑壳断路器。

2断路器壳架等级断路器壳架等级额定电流是指基本尺寸相同的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A 额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不相同，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要；另一方面是为了标准化，以取得最佳的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

由于此规定，当线路计算负载为90A时，则只能选100A规格，因此在一定程度上影响它的保护性能。

脱扣器电流整定值是指脱扣器调整到动作电流值。

它是指额定电流In的倍数，是动作电流值，例如：过电流整定到电流的、、5、10倍，就写成Ir＝1.2In，1.3In、5In、10In等。

塑壳式断路器前言在电工产品展览会和电器市场上、低压断路器随处可见，特别是塑壳式断路器倍受青睐。

塑壳式断路器具有过载长延时、短路瞬动的二段保护功能，还可以与漏电器、测量、电操等模块单元配合使用。

在低压配电系统中，常用它做终端开关或支路开关，取代了过去常用的熔断器和闸刀开关。

现在的配电系统要求断路器除了能通断电流实现电路控制和简单的短路、过载保护外，还要能提供隔离和安全保护功能，特别是在针对人身、设备安全与配电系统的可靠性方面都提出了新的要求。

因此，产品的开发设计与选购也都重点考虑以下3个方面：(1)人身安全；(2)电气线路与设备的保护；(3)可靠的、不间断的电力供应。

l塑壳式断路器的主要特性(1)额定极限短路分断能力Icu断蹈器的分断能力指标有两种：额定极限短路分断能力4U和额定运行短路分断能力Ics。

Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。

对塑壳式断路器而言，应有足够的Icu，能够分断短路电流使开关跳闸。

按规定塑壳式断路器的Ics只要大于25%Icu就算合格。

而目前市场上断路器的Ics大多数在(50％—75%)Icu之间，所以对供电要求不高的配电系统，只须考虑Icu。

(2)限流分断能力限流分断能力是指断路器短路跳闸时限制故障电流的能力。

断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。

断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。

(3)短路保护短路保护就是短路瞬时跳闸。

要注意在负荷变化后及时调整保护的整定值，防止整定值过小频繁跳闸影响供电质量，或整定值过大使线路和设备得不到有效保护。

(4)过载延时保护过载延时保护是指负荷电流超过设备的限定范围有烧毁设备的危险，保护装置能在一定时间内切断电源。
