继电器讲解PPT课件

继电器讲解PPT课件
28
第28页/共116页
（3）无极特性 不能辨别输入物理量的特征，1+4-，1-4+继电器都会吸起，断电就会落下。
29
第29页/共116页
2、有极继电器JYJXC-135/220
（1）结构上： 永久磁铁与轭铁 相接，其余与 无极继电器相同。
30
第30页/共116页
（2）动作上： 能反映电流的极性。 1+ 4- 时，中接点与前接点闭合 定位吸起状态 断电后，保持定位吸起状态。 1- 4+ 时，中接点与后接点闭合 反位打落状态 断电后，保持反位打落状态。
冲延时电路或软件设定使之缓吸。
14
第14页/共116页
5、按接点结构： 普通接点、加强接点继电器 普通接点继电器具有开断功率较小的接点的能力，以满足一般信号电路的要求。 加强接点继电器具有开断功率较大的接点的能力，以满足电压较高、电流较大的信
号电路的要求。
15
第15页/共116页
6、按工作可靠度： 安全型、非安全型（前者称为N，重力式 继电器，后者称为C型弹力式继电器） 安全型继电器：当线圈断电时，衔铁可借助于自身重量释放，从而使前接点断开；
31
第31页/共116页
3、偏极继电器JPXC-1000
结构上： 多有一块L形的 永久磁铁。
32
第32页/共116页
动作上：能反映电流的极性。 1+ 4- 时，中接点与前接点闭合 吸起状态 1- 4+ 时，中接点与后接点闭合 落下状态 不通电时， 中接点与后接点闭合 落下状态 鉴别电流的极性，只有线圈中的电源极性1+、4-，继电器才励磁。
33
第33页/共116页
三、安全型继电器的特性
1、电气特性 电气特性是安全型继电器的基本要求，也是设计和实现信号逻辑电路的依据。 其包括额定值，充磁值，释放值，工作值，反向工作值，转极值，反向不工作值。

继电器课件

继电器课件
听诊法
用耳朵贴近继电器，听是否有 异常声音，如嗡嗡声、咔嗒声 等，判断继电器工作状态。
触摸法
用手触摸继电器外壳，感受是 否有异常温度，如过热、过冷 等，以及是否有振动、松动等 现象。
万用表检测法
使用万用表检测继电器线圈电 阻、触点通断等参数，判断继
电器是否损坏。
维修技巧和注意事项讲解
更换损坏部件
对于触点粘连、磨损等故障，应更换 损坏的触点或整个继电器；对于线圈 断路或短路，应更换线圈或整个继电 器。
调试过程分享
调试前检查 检查继电器安装是否牢固，导线连接是否可靠。 检查电源电压是否符合继电器要求。
调试过程分享
调试步骤
用万用表检测触点通断情况，确保触点无粘连、无断路 现象。
给继电器线圈施加额定电压，观察触点动作是否正常。
模拟实际工作场景，测试继电器在长时间工作、频繁切 换等条件下的性能表现。
04
应用场景实例分析
工业自动化控制系统中的应用
生产线控制
通过继电器实现自动化生产线上的各种设备的启 动、停止、联锁等控制功能。
电机控制
利用继电器对电动机进行正反转、调速、过载保 护等控制，确保工业生产的安全和稳定。
检测与报警
将传感器与继电器结合，实现对工业设备工作状 态、环境参数等的实时监测和异常报警。
02
常见类型及其特点
电磁式继电器
工作原理
利用电磁铁产生的磁场吸 合触点，实现电路的通断 。
特点
结构简单、价格低廉、工 作可靠，但体积较大、触 点易磨损、动作速度较慢 。
应用场景
广泛应用于各种电气控制 系统中，如电动机控制、 照明控制等。
热敏干簧继电器
工作原理
利用热敏元件感受温度变化，通 过干簧管触点实现电路的通断。

继电器基础知识PPT课件

继电器基础知识PPT课件
交流电磁继电器
控制电流为交流的电磁继电器。按线圈电 源频率高低一般分50Hz、400HZ二种。 磁保持继电器（双稳态继电器）
利用永久磁铁或具有很高剩磁特性的零件， 使电磁继电器的衔铁在其线圈断电后仍能保持 在线圈通电时的位置上的继电器。
按外形尺寸分类
名
称
代 号
定
义
微型继电 器
W
最长边尺寸不大于10mm的继电器
Ra=R0[1+(Ta-20)]
式中：Ta为环境温度（℃）
为电阻温度系数（铜导线的温度系数是0.004/℃）
接触电阻的测量
测量动断触点接触电阻时继电器处 于不激励状态；测量动合触点接触电阻 时继电器处于额定激励状态。接触电阻 的测量一般采用电压-电流法（四端法）。 测量时，加到触点上的负载应符合产品 标准的规定。
时间参数的测量
时间参数的测量电路如图示所示， 也可以用其他合适的电子仪器、仪表代 替，但触点负载应为阻性，测动作、释 放及回跳时间用10mA × 6v(阻性负载)， 测稳定时间负载为50μA × 50mV（阻 性负载）。仪器的分辩率为1μS。
（四）电磁继电器生产工艺简介
生产工艺流程 装配生产线 工装夹具 检验测试仪器
接触时差（不同时）
对于具有多组转换的继电器，最慢触点 的动作时间与最快触点的动作时间的差值。
动合触点（常开触点） 继电器处于动作状态时闭合，处于释
放状态时断开的一种触点。 动断触点（常闭触点）
继电器处于动作状态时断开，处于释 放状态时闭合的一种触点。 动触点
固定在动簧片上的触点，随衔铁运动 而移动。 静触点
动作（吸合）时间
处于释放状态（初始状态）的继电器， 在规定的条件下，从施加输入激励量规 定值的瞬间起到继电器切换的瞬间止的 时间间隔（不含吸合回跳时间）。

《继电器控制系统》课件

《继电器控制系统》课件

02 继电器控制系统的工作原理
CHAPTER
继电器的工作原理
继电器是一种电磁开关，由电磁铁和触点组成。 当电流通过电磁铁时，会产生磁场，使触点闭合或断开，从而控制电路的通断。
继电器具有快速切换、高可靠性、长寿命等优点，广泛应用于自动控制系统中。
控制电路的工作原理
控制电路是继电器控制系统的核 心部分，由各种控制元件和逻辑
主电路的工作状态直接影响生 产设备的运行和生产过程的安 全性。
03 继电器控制系统的设计
CHAPTER
控制电路的设计
控制电路是继电器控制系统的核心部 分，负责实现各种控制逻辑和控制功 能。
控制电路的设计需要遵循简单、可靠 、安全的原则，同时要便于维护和扩 展。
设计控制电路时需要考虑输入信号的 获取、输出信号的控制以及中间信号 的处理。
谢谢
THANKS
控制电路的安装与调试
控制电路的原理图阅读
理解控制电路的工作原理，明确各个元件的 作用。
电路板的布局与焊接
根据原理图，合理布局电路板，并按要求焊 接元件。
元件的选型与检测
选择合适的元件，并检测其性能是否符合要 求。
调试与检测
完成电路板焊接后，进行调试和检测，确保 控制电路正常工作。
主电路的安装与调试
《继电器控制系统》ppt课件
目录
CONTENTS
• 继电器控制系统概述 • 继电器控制系统的工作原理 • 继电器控制系统的设计 • 继电器控制系统的安装与调试 • 继电器控制系统的维护与检修 • 继电器控制系统的发展趋势与展望
01 继电器控制系统概述
CHAPTER
继电器控制系统的定义与特点
总结词
继电器控制系统是一种利用继电器实现控制功能的电气系统，具有可靠性高、 稳定性好、成本低等优点。

第五章继电器ppt课件

第五章继电器ppt课件
按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅 反并联型(增强型)；
按安装方式分有印刷线路板上用的针插式(自然冷却，不必带散 热器)和固定在金属底板上的装置式(靠散热器冷却)；
另外输入端又有宽范围输入(DC3－32V)的恒流源型和串电阻 限流型等。
SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
14
15
双金属片温度继电器是由流入热元件的电流产生热量， 使有不同膨胀系数的双金属片发生形变，当形变达到一定 距离时，就推动连杆动作，使控制电路断开，从而使接触 器失电，主电路断开，实现电动机的过载保护。继电器作 为电动机的过载保护元件，以其体积小，结构简单、成本 低等优点在生产中得到了广泛应用。热继电器的作用是： 主要用来对异步电动机进行过载保护，他的工作原理是过 载电流通过热元件后，使双金属片加热弯曲去推动动作机 构来带动触点动作，从而将电动机控制电路断开实现电动 机断电停车，起到过载保护的作用。鉴于双金属片受热弯 曲过程中，热量的传递需要较长的时间，因此，热继电器 不能用作短路保护，而只能用作过载保护 .
第五章 电接触件
5.3 继电器
1
5.3 继电器
继电器是一种电子控制器件，它具有控制系 统(又称输入回路)和被控制系统(又称输出回 路)，通常应用于自动控制电路中，它实际上是 用较小的电流去控制较大电流的一种“自动开关”。 故在电路中起着自动调节、安全保护、转换电路 等作用。
2
5.3.1 电磁继电器
舌簧继电器是利用密封在 管内，具有触电簧片和衔铁磁 路双重作用的舌簧的动作来开 闭或转换线路的继电器。 常见 的有干簧继电器和湿簧继电器 两种。它与其他电磁式继电器 相比，具有小型、快速、灵敏、 结构简单、适于自动化生产等 优点，因而在自动控制设备中 获得广泛应用。

12继电器、熔断器、开关电器、主令电器-PPT课件

12继电器、熔断器、开关电器、主令电器-PPT课件

热继电器
型式：双金属片式 热敏电阻式
利用过载电流发热使易熔 合金熔化而使继电器动作
易熔合金式 结构：由发热元件、双金属
片和触头及动作机构
等部分组成 。
热继电器（过载保护）

工作原理 热继电器型号规格
三角形接法:
线电流变化: 一相线电流=0 两相线电流为原来的√3倍 相电流变化: 一相电流为原来的2倍 两相电流同原来的相同 例如: 原来为70℅Inom,断相后, 线电流为121℅Inom 相电流为140℅Inom
继电器
电压继电器
特点：线圈并联在电路中，匝数多，导线细 分类：过电压继电器和欠电压继电器 结构原理：与电流继电器类似
U< KA
KA
KA
U> KA
KA
KA
欠电压继电器
过电压继电器
电压继电器
根据线圈两端电压的大小通断电路的继电器称为电压继电器。电 压继电器的线圈并接在电路上，对所接电路上的电压高低作出反应， 用于控制系统的电压保护和控制。电压继电器分过电压继电器、欠电 压继电器和零电压继电器。 1．过电压继电器 过电压继电器用于电路的过电压保护，其吸合整定值为被保护电 路额定电压的1.05～1.2倍。在额定电压工作时，衔铁不动作；当被保 护电路的电压高于额定值，达到过电压继电器的整定值时，衔铁吸合 ，触头机构动作，控制电路失电，控制接触器及时分断被保护电路。 由于直流电路中不会产生波动较大的过电压现象，所以在产品中没有 直流过电压继电器。
继电器
中间继电器
中间继电器实质上是一种电压 继电器，结构和工作原理与接触器 相同。但它的触点数量较多，在电
路中主要是扩展触点的数量。另外
其触头的额定电流较大。

继电器工作原理ppt课件

继电器工作原理ppt课件
► 2.固态继电器 输入、输出功能由电子元件完成而无机械运动部件的一种继 电器。 3.时间继电器 当加上或除去输入信号时，输出部分需延时或限时到规定的 时间才闭合或断开其被控线路的继电器。 4.温度继电器 当外界温度达到规定值时而动作的继电器. 5.风速继电器 当风的速度达到一定值时，被控电路将接通或断开。 6.加速度继电器 当运动物体的加速度达到规定值时，被控电路将接通或断开。 7.其它类型的继电器 如光继电器、声继电器、热继电器等。
3
►继电器外形尺寸分类 ►微型继电器最长边尺寸不大于10mm的继电
器 ►超小型继电器最长边尺寸大于10mm，但不
大于25mm的继电器 ►小型继电器最长边尺寸大于25mm，但不大
于50mm的继电器
4
电磁继电器分类
电磁继电器 在输入电路内电流的作用下，由机械部件的相对运动产生预 定响应的一种继电器。 它包括直流电磁继电器、交流电磁继电器、磁保持继电器、 极化继电器、舌簧继电器,节能功率继电器。 (1)直流电磁继电器：输入电路中的控制电流为直流的电磁 继电器。 (2)交流电磁继电器：输入电路中的控制电流为交流的电磁 继电器。 (3)磁保持继电器：将磁钢引入磁回路，继电器线圈断电后， 继电器的衔铁仍能保持在线圈通电时的状态，具有两个稳定 状态。 (4)极化继电器：状态改变取决于输入激励量极性的一种直 流继电器。 (5)舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁 路双重作用的舌簧的动作来开、闭或转换线路的继电器。 (6)节能功率继电器:输入电路中的控制电流为交流的电磁继 电器,但它的电流大(一般30-100A),体积小, 节电功能. 5
9
实用例
10
电路中的符号表示方法
11
电路图
12
电机正反转电路

《时间继电器》PPT课件

《时间继电器》PPT课件
通电延时型断电延时型根据触头延时的特点有2空气阻尼式时间继电器断电延时型空气阻尼式时间继电器的延时原理常开触头通电延时闭合断电瞬时断开通电延时断开断电瞬时闭合微动开关微动开关22微动开关微动开关11常开触头瞬时动作瞬时动作调节螺丝进气孔托板线圈动铁心恢复弹簧释放弹簧活塞杆橡皮膜排气孔杠杆线圈通电线圈通电衔铁向下吸合衔铁向下吸合连杆动作连杆动作触头动作触头动作工作原理通电延时的空气式时间继电器结构示意图通电延时的空气式时间继电器结构示意图常开触点常闭触点常闭触点常开触点常开触点延时闭合常闭触点延时断开常闭触点瞬时断开常开触点瞬时闭合常开触点延时闭合常闭触点延时断开点断开常开触点闭合常开触点瞬时断开常闭触点瞬时闭合常闭触点瞬时闭合常开触点瞬时断开通电延时的空气式时间继电器动作演示通电延时的空气式时间继电器动作演示10js7a系列a通电延时型时间继电器原理示意11运动方向通电延时型时间继电器原理示意12断电延时型时间继电器原理示意图13常开触点通电瞬时闭合断电延时断开常闭触点通电瞬时断开断电延时闭合常开触头瞬时动作瞬时动作空气式时间继电空气式时间继电器的延时范围大器的延时范围大和和04180s04180s两种两种
1、直流电磁式时间继电器
• 电磁式时间继电器一般只用于直流电路，且 只能作直流断电延时动作。 （断电延时 < 5S） • 它是利用阻尼的方法来延缓磁通变化的速度， 以达到延时的目的的。 • 它是在直流电磁式继电器的铁心上附加一个 短路线圈（也称阻尼筒）而制成的。
直流电磁式结构及工作原理
•衔铁
•+
2、空气阻尼式时间继电器
• 空气阻尼式时间继电器：利用空气阻尼的原理
制成的， 它由电磁系统、延时机构和触头系统三部
分组成。
•根据触头延时的特点有
•{•通电延时 型

继电器基本知识ppt课件

继电器基本知识ppt课件
单元2
继
电
保
护
基
础
元
件
编辑版pppt
1
5.1 继 电 器
一、继电器作用及分类
是一种当输入量达到规定值时，其输出 电路被接通或断开的自动动作的电器。
在超过（或小于）某一规定值时动 作， 而在小于（或超过）某数值时又自动返回。
KA： I正=20A I动=30A I返=25A
KV： V正=220V V动=110V V返
编辑版pppt
工作原理
26
2、工作原理
注意事项
利用改变主、静触头位置（即改变主动触 点的行程）来调整时间编辑继版pppt电器动作时间。 27
3、注意事项
时间继电器线圈一般按短时（小于30秒） 通电设计。当需长期（大于30秒）加电 压时，必须在继电器线圈中串一个附加 的电阻，以提高继电器的热稳定。
动作条件
Me Ms Mf
电磁力矩
摩擦力矩
使继电器动作（常闭断开，常开闭合） 的最小电流称为动作电流Iop.r
编辑版pppt
12
要动作就满足： Me Ms Mf （2）返回电流
Ms MeMf Me Ms Mf
编辑版pppt
13
返回条件
弹簧力矩
Me Ms－Mf
电磁力矩
摩擦力矩
能使继电器返回到原来位置（常闭闭合， 常开断开）的最大电流，称为返回电流 Ire.r
I1 W 1I2W 20
I2
I1W1 W2
KIT 1AI1
电流互感器K变 TA比W W12
比较 W2和W1大小 W2 W1
编辑版pppt
电流互感器的误差41
二）电流互感器的误差与选择
I2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热继电器按额定电流等级分为10、40、100和160A四种 按级数分为二级、三级（三级中有带断相保护和不带断相保 护的）两种
JR16系列热继电器
JR16 系列热继电器是一种双金属 片复合加热式结构的热继电器，主要 金属与加热元件串接在接触器负载端 正(电动机电源端 )的主回路中，当电 动机过载时，主双金属片受热弯曲推 动导板，并通过补偿双金属片与推杆 将触头分开 (即串接在接触器线圈回路 的热继电器常闭触点 )切断电路保护电 动机。
电流继电器的动作电流可以根据需要整定，其方 法是转动调整把手来改变螺旋弹簧的反作用力矩。例 如DL10—11/10型继电器的动作电流可以在2.5—10A 间平滑调节
2、电压继电器
电压继电器与电流继电器的结构与作用原理基 本相同，只是其线圈匝数较多。这是因为电压继电 器线圈所接电压通常较高的缘故
电压继电器分过压继电器和低电压继电器两大类。
而低电压继电器应用则较多，常在低电压保护或低电压闭锁 回路中作为起动元件。原理：正常运行时线圈接额定电压，在磁 通的作用下，衔铁被吸向铁芯，常闭接点打开。故障时，电压下 降到低于继电器的额定值，衔铁在弹簧的作用下返回，常闭接点 闭合保护动作
3、时间继电器
时间继电器在继电保护装置和自动控制系统中用作 时限元件，用来建立必要的动作时延，以保证动作的可 靠和合理。
2、继电器的种类很多，根据不同 的方法可分类如下
一、按动作原理可分：电磁式继电器、感应式继 电器、热继电器、晶体管继电器、磁继电器等
二、按输入原理可分为：电磁式继电器、电压继 电器、时间继电器、功率继电器、温度继电器、 压力继电器、速度继电器等。
三、按用途可分为：保护继电器、控制继电器、 通信继电器等
2、热继电器温度补偿装置，当环境温度变化时，热继电 器带有的温度补偿装置可以有效的减少热继电器整定电流 值的变化。
3、 热继电器的长期工作电流。热继电器的常开、常闭 触头长期工作电流为3A(JR16系列常闭触头的额定电流为 5A，常开触头为1.5A)
原理：当继电器的线圈通过动作电流值时，铁芯被 吸入，瞬时触点状态被切换。同时使被卡住的一套钟表 被释放，在牵引弹簧的作用下，经过整定的时间使延时 主触点闭合。
4、信号继电器
信号继电器有电流型和电压型两种，使用 时应分别串并联在二次回路内，信号继电器正 常状态时，其衔铁托住信号牌在较高位置。当 继电器线圈通电时，衔铁被吸向铁芯而使信号 牌掉下，显示其动作信号。同时带动转轴旋转 90度使固定在转轴上的动触点与静触点接通从 而接通信号回路，发出音响或灯光信号。
中间继电器按其电特性不同分为直流和交流两 种。
6、热继电器
热继电器是依靠负载电流通过发热 元件时即产生热量，当负载电流超过允 许值，所产生的热量增大到使动作机构 随之动作的一种保护电器，主要用途是 保护电动机的过载及对其他设备发热状 态的控制
热继电器通常与接触器装成电磁起动起 使用，以保护电动机的过载。一般使用时应 根据被控设备的额定电流（或正常运行电流 来选择相应的发热元件规格，不能过大或过 小）.
继电器的运用
课目：继电器 内容：继电器的运用 目的：通过学习让大家对继电器的作用有所了解 方法：讲解 时间：45分钟 要求：认真听讲，做好笔记
一、继电器的概述与分类 二、常用继电器的作用 三、对继电保护的基本要求

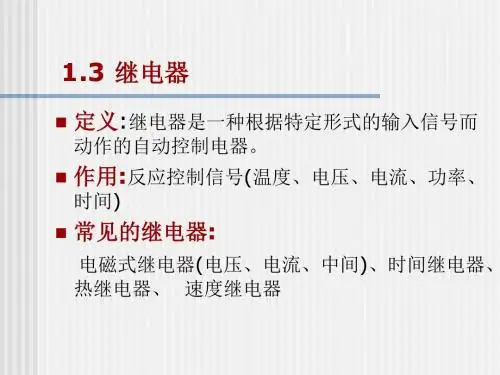

一、继电器的概述
继电器是一种传递信号的电器。它能反 应各种电的或非电的信号，并将这种信号传 递出去，去控制某种对象。继电器主要由感 测部分和执行部分组成，感测部分通常是电 磁机构，执行部分一般为常开常闭触点。继 电器是按照“通断”的循环而工作的，它的 动作具有跳跃的特性。
热继电器的技术特性
1、电流——时间特性（安秒特性）是表征热继电器动作时 间与通过电流时间的关系特性，这个特性是反时限的，当 过载的电流与额定电流的比值越大时，相应的热继电器动 作时间越短，而在动作时间内，被保护电动机的过载不应 超过允许值。为了充分利用电动机的过载能力，热继电器 的动做时间不应过分小于电动机允许发热的过载时间，同 时还能够使电动机直接起动而不受短时高过载倍数的影响 而造成误动作
常用的热继电器按结构和动作原理分为 双金属式和热敏电阻式两种。 在我台电源专 业中主要应用双金属片热继电器，其型号一 般为 JR16 系列。
1、双金属片式：利用两种热膨胀系数不同的金属，通常为 锰镍、铜板轧制而成。当其受热而弯曲，从而推动动作机构 使触头闭合
2、热敏电阻式：利用某种材料的电阻随温度变化而变化的物 理性能而制成的热继电器
5、中间继电器
中间继电器是根据电磁感应原理制成的，电 流继电器和电压继电器的触点少，切断电流的能 力小，一般不能直接去控制开关跳闸。为了增加 触点的数量和容量，就需要有个中间过渡的继电 器，称中间继电器。
常用的电磁式中间继电器的型号为 DZ-10系列， 电磁式中间继电器的作用是机器发生故障时，与 其它电器配合起来，自动切断电源，保护设备和 人身安全。
电磁式中间继电器的结构是由电磁铁、可动衔 铁、线圈、接点（触点）和反作用弹簧等部分组成
当电磁铁的线圈中通过电流时，在线圈中建立 磁通，该磁通通过电磁铁，空气隙和可动衔铁构成 闭合回路。处在电磁铁磁场中的可动衔铁被磁化， 因而产生电阻力，当电磁力足够克服弹簧的拉力时， 可动衔铁被吸向电磁铁，从而使继电器的触点闭合 或断开，用以接通或切断电路。
在我台各单位自备电站中应 用较多的继电器有：电流继电器 电压继电器、中间继电器、信号 继电器、时间继电器、热继电器 等下面我们分别介绍以上几种继 电器的作用。
一、继电器的概述与分类 二、常用继电器的作用 三、对继电保护的的接点有两种基本形式，即瞬动常 开接点和瞬动常闭和接点。所谓瞬动是指继电器的 动作时间（由线圈通入电流至接点状态发生转换的 时间）很短，一般为0.02—0.04S所谓常开接点是指 继电器线圈未接通或虽接通电源但并没有吸起衔铁 时，处于分开状态的接点；而此处于闭合状态的接 点就叫做常闭接点
