电磁继电器工作原理动画演示PPT课件素材

第二十章 电与磁
第3节 电磁铁 电磁继电器
第2课时 电磁继电器
1.了解电磁继电器的结构和工作原理。 2.初步认识电磁学知识的实际应用。
思考
在生活中我们经常看到一些大型机 器在工作，而它们的电流可达几十、 上百安，直接来控制或操作是很危 险的，那怎么才能控制这些强大的 电流？
利用电磁铁制成的电磁继电器，可以完成这一任务，这节 课我们就学习有关电磁继电器的知识。
1、电磁继电器的结构如右图所示，其是A电磁铁, B是 衔铁，C 是触点 。它利用电磁铁对衔铁的吸放，代替开关去控制电路的通断。
B C
A
2、电磁继电器和扬声器的共同点是：它们的主要部件都是 电磁铁。
3、电磁继电器用低电压、弱电流的通断，来间接控制高电压、强 电流的通断，其主要优点是( B ) A.节约用电 B.安全用电 C.保护用电器 D.操作简单
布置作业
请完成《 少年班》P100-P110对应习题
可以通过B、C带动机器工作。
点击播放视频
电磁继电器的作用及实质
1、用控制 低 电压 弱 电流电路通断的办法，来间接控 制 高 电压强 电流电路的通断。
2、电磁继电器的实质就是一种利用 电磁铁来控制工作 电路通断的 开关 。
思 考 水位自动报警装置是怎样连接并工作的？
要求： 1、水位未达到金属块A时，绿灯亮； 2、水位达到金属块A时，红灯亮。 3、若在水位不正常时要提醒工作人员，最好再安装 一个电铃。
4、如图所示的是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装 有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的
红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小， 定值电阻R两端的电压__增__大____，同时电磁铁磁性__增__强____，工作电路接

过改变
来控制。
Page 19
1、当电磁铁线圈匝数一定时，通过电磁铁的电流越
大，电磁铁的磁性越强;当通过电磁铁线圈的电流一
定时，电磁铁的 匝数 越多，电磁铁的磁性越强；
2、电磁铁的优点:
A.磁性有无可以用 电流的通断来控制. B.磁性强弱可以用改变 电流 的大小和线圈的 匝数 来
控制。
C.它的磁极可以通过改变 电流方向 来控制。
Page 7
二、电磁铁的磁性
设计实验
对于外形相同的螺线管，电磁铁磁性的强弱跟 线圈的匝数会有什么样的关系？
判断磁性强弱方法：（转换法） 根据吸引铁钉、曲别针等的多少来判断螺线管
的磁性强弱。
（1）改变电路中的电流大小； （2）改换不同匝数的螺线管;
(3) 在螺线管中插入铁芯。
a S
Page 8
二、电磁铁的磁性
高速运动的，由于磁力
磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成
使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮
为我国第一条正式投入运 列车的最高速度可达每
营的磁悬浮铁路。
小时500 km以上。
Page 17
1.电磁铁是一个带有 铁芯 的 通电螺线管 .
3、各种电磁继电器
Page 29
水位自动报警装置是怎样连接并工作的？
要求：1、水位未达到金属块A时，绿灯亮；
2、水位达到金属块A时，红灯亮。 3、若在水位不正常时要提醒工作人员，最好再安 装一个电铃，电铃应该接在什么地方呢？
绿灯
S
A
红灯
B
Page 30
演示工作过程
试试看：叙述温度自动报警器的工作过程

电磁铁和电磁继电器
电磁铁:
1.结构：
电磁铁是一个带有铁芯的螺线管。
线圈
铁芯
2.优点:
断电时电磁铁： _不_吸__引__大__头_针___ 通电时电磁铁： ___吸_引__大__头__针_ 电磁铁断电时__没__有___磁性，通电时__有___磁性。
这种在有电流通过时有磁性,没有电流通
过时就失去磁性的磁体叫做电磁铁
3.应用:
不同的电磁起重机产生的磁场一样强吗?
猜 想：
电磁铁的磁性强弱可能跟哪些因素有关？
是否带铁芯 影响因素： 线圈匝数的多少
电流的大小 ……
实验探究
实验探究
研究电磁铁的磁性强弱跟电 流大小的关系：
研究电磁铁的磁性跟线圈匝数的 关系：
研究电磁铁的磁性跟线圈中有无 铁芯的关系：
实验结论:
电磁线圈的匝数越多， 通过线圈的电流越强， 线圈磁性越强；插入铁 芯，线圈的磁性大大增 强。
种锥装形置纸．盒它主要由固定的________、________和
_______ _构成．
二、选一选
在阅读录音带或录像带的使用说明时，常有一 句警告性的语言“不要放在电视机或录音机的 喇叭附近”．其原因是（D ） A．电视机或录音机发出的声音会破坏录音带 或录像带上的声音、图像等 B．商家的一种习惯用语 C．录音带或录像带上的磁性会干扰电视机或 录音机的正常工作 D．电视机或录音机喇叭上的磁体会破坏录音 带或录像带的磁性
课件：水位自动报警器
问题讨论：
• 电磁铁与以前学习的永磁体相比有哪 些优点?
１、磁性有、无可以由通、断电控制； ２ 、 磁性的强弱可以控制； ３、磁极的方向可以控制、
练一练
1、下列做法中不能增加螺线管磁性的是：（ B）

低压控制 电路
高压控制 电路
低压控 制电路
高压控 制电路

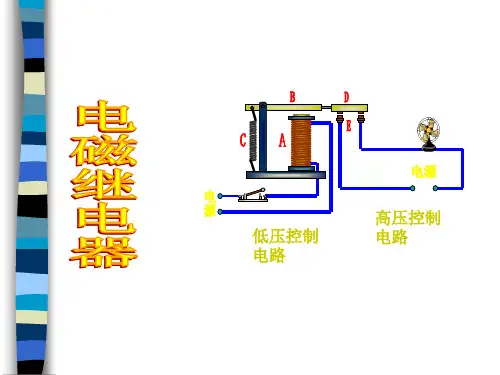

工作原理：电磁铁A通电时，把衔铁B吸 下来，使D和E接触，工作电路闭合。电 磁铁断电时，失去磁性，弹簧C把衔铁拉 起来，切断工作电路，电磁继电器就是利 用电磁铁控制工作电路通断的开关。
高压控制电路
低压控制电路
高压控制电路
低压控制电路
高压控制电路
低压控制电路
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走 ，它会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难 。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给 时间来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡 慕那些总能撞大运的人，你必须很努力，才能遇上好运气。

磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成 为我国第一条正式投入运 营的磁悬浮铁路。
1.电磁铁是一个带有 铁芯 的 通电螺线管 .
2.电磁铁的磁性的强弱跟 电流大小 和 _ 线圈匝数 、 有无铁芯 有关。 3.电磁铁工作的原理: 利用电流的磁效应。 4.电磁铁的应用: 电磁起重机 、电磁继电器 、 电铃等
硬磁体
为什么通电螺线管 加入铁芯后磁性增加?
一、电磁铁
线圈
铁芯
演示电磁铁的工作
1．插入铁芯的通电螺线管称为电磁铁。 2、电磁铁工作原理：利用电流的磁效应来工作 3．有电流通过时有磁性，没有电流时失去磁性。
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效 应，应该与电 流大小有关。
电磁铁有哪些优点？
磁性有无可以用 电流的通断 来控制. 磁性强弱可以用改变 电流 的大小和线 圈的 匝数 来控制。它的磁极可以通 过改变 电流方向 来控制。
1、当电磁铁线圈匝数一定时，通过电磁铁的电流越 大，电磁铁的磁性越强;当通过电磁铁线圈的电流一 定时，电磁铁的 匝数 越多，电磁铁的磁性越强；
A
B
静触点 S
C
弹 簧
主要部分的作用：
电 磁 铁： 通电时产生磁性，吸下衔铁
动触点
衔
弹
铁：
簧：
和动触点连在一起，带动动触点上下运动 电磁铁磁性消失时，带动衔铁弹离电磁铁 相当于被控制电路的开关
电路组成
触
点：
电磁继电器工作时，电路分为哪两部分？
低 压 控 制 电 路 高 压 工 。 控制电路包括 （高压）电源 、用电器 、触点 。 工作电路包括
（2） 实现自动控制 （3） 实现远距离控制

6、课堂练习：
(1) 如图所示是某保险柜自动报警装置的电路图，只 要偷窃者将钥匙插入锁孔，警铃便被接通发生报警。 试在A、B、C三处分别标上“钥匙插孔”、“电
源”。
电源 锁匙插孔
电源
(3) 如图是公共汽车上用电磁阀 控制车门开、关的工作电路图， L1 L2是固定的电磁线圈，衔铁 T1 T2通过横杆相连并可左右移 动，带动传动装置使车门开启或 关闭。当S接通触点b时，线圈
25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡 慕那些总能撞大运的人，你必须很努力，才能遇上好运气。
谢谢各位的聆听
16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难 。
17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给 时间来定夺。

B
作了.工人师傅的按钮只
控制电磁铁电流的通断,
C
而高电压强电流电路的
通断则由B、C两个触点
间的电路控制,这样人们
就可以安全方便地操纵
大型机械了.
阅读电磁继电器说明书，并回答课本上的问题：
• 你觉得说明书上最重要的是哪几条？ • 说明书上写着的线圈额定电压直流６Ｖ被
控制电压２２０Ｖ电流１Ａ讲的是什么意 思？ • 你从说明书上得到了那些有用的知识？
B
电压、强电流电路
的装置. 它是利用电
C
磁铁来控制工作电
路的一种开关.
电磁继电器的构造
它由电磁铁、
衔铁、簧片、
A
触点组成。
B
其工作电路
由低压控制
C
电路和高压
工作电路两
部分构成.
• 当较小的电流经过接线
柱D、E流入线圈时,电
磁铁把衔铁吸下,使B、
C两个接线柱所连的触
A
点接通,较大的电流就可
以通过B、C带动机器工
扬声器是怎样发声的?
• 当线圈中通过如图 所示的电流时,线圈 受到磁铁的吸引向 左运动,当线圈中通 过相反方向的电流 时,线圈受到磁铁的 排斥向右运动.由于 通过线圈的电流是 交变电流,它的方向 不断变化,线圈就不 断地来回振动,带动
练一练
如图所示虚线框内部
是电磁继电器,其中
A是
,B
是 ,C
是 ,D是
16 、成功之本取决于人的心理素质、人生态度和才能资质。除了这些还要具有高远的志向和实现目标的专心致志的毅力。特别是专注于一的精神，更有利于助人成功。 19 、那些无法复制的浪漫，只能在回忆里慢慢变淡。 16 、成功之本取决于人的心理素质、人生态度和才能资质。除了这些还要具有高远的志向和实现目标的专心致志的毅力。特别是专注于一的精神，更有利于助人成功。 11 、作为一个顶天立地的人，你要无怨无悔地走完自己的人生历程。想要怎样才能充实地走完这段历程，这是一个值得思考的问题。是碌碌无为，虚度韶华?还是踏踏实实，拼搏奋斗?这取决于 自己。要想成就理想，需要做到不唯众，不唯上。不在意普通的路上是否比别人走得更快，而是又在无人行走的荒野上行走的勇气，这样才能看到别人无法看到的情境。

电磁铁
永磁体
一、电磁铁
线圈
铁芯
演示电磁铁的工作
1．插入铁芯的通电螺线管称为电磁铁。 2．有电流通过时有磁性，没有电流时失去磁 性。
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
应用电流的形状、 匝数有关。
猜想
磁性强弱可能与电流的大小、线圈的匝数和 形状有关。
课堂小结
电磁铁
电磁铁 的磁性
电磁铁 的应用
电磁 继电器
93.老虎不发威他就一只病猫!发威了他就是王者!所以人人都可以是王者但同时也可能是病猫，关键在于你自己的选折! 79.当事情已经发生，不要抱怨，不要沮丧，笑一笑吧，一切都会过去的。 51.为了最好的结果，让我们疯狂到底。 4.知识、辨别力、正直、学问和良好的品行，是成功的主要条件，仅次于兴趣和机遇。 61.活在这世上，就会被人攻击。要谈恋爱，就会被感情伤。 33.成功的人，绝不是每天坐着等奇迹发生。他们知道，任何奇迹发生之前，必须经一番努力。你不主动去争取创造，只有呆望着别人成功。放弃很容易，但最终会一无所得； 坚持很难，但最后 一定会有所收获。 成功不是因为别人走你也走，而是在别人停下来的时候，你仍然在走！
低压 电源
低压控制电路
高压电源 高压工作电路
练一练
1．图中是一种水位自动报警器原理图。试说明 它的工作原理。
练一练
2．图中是一种温度自动报警器的原理图。制作 水银温度计时在玻璃管中封入一段金属丝，当温度 达到金属丝下端所指的温度时，电铃就响起来，发 出报警信号。说明它的工作原理。
练一练
3．图中是直流电铃的原理图。B是衔铁，A是 弹性片。试说明它的工作原理。
二、电磁铁的磁性
演示2
现象：
ab S

29
练一练
3．图中是直流电铃的原理图。B是衔铁，A是 弹性片。试说明它的工作原理。
30
课堂小结
电磁铁
电磁铁 的磁性
电磁铁 的应用
电磁 继电器
31Βιβλιοθήκη 121、电磁继电器的构造：电磁铁，衔铁，弹簧，触点，支架
衔铁
触点
弹 簧
电 磁 铁
13
支架
2、电磁继电器的结构与工作原理
M
低压电源
高压电源
控制电路 由低压控制电路和高压工作电路组成。 控制电路 ：低压电源 开关 电磁铁 工作电路 ：高压电源 触点 用电器
工作电路
14
高压工作电路 低压控制电路
电 源
电源
水位上涨时，浮球在圆筒内浮起， 顶起金属板，使触点开关K闭合， 这时，电磁铁吸引衔铁，使指示灯 电路接通，指示灯亮，发出防汛警 报。
27
练一练
1．图中是一种水位自动报警器原理图。试说明 它的工作原理。
28
练一练
2．图中是一种温度自动报警器的原理图。制作 水银温度计时在玻璃管中封入一段金属丝，当温度 达到金属丝下端所指的温度时，电铃就响起来，发 出报警信号。说明它的工作原理。
8
电磁铁的应用
电磁起重机
电铃
电磁阀门
电 磁 选 矿 机 示 意 图
9
电磁锁
电磁铁的应用
磁悬浮列车所用的 磁体大多是通有强大电 流的电磁铁。是一种靠 安装在车厢和轨道上的 磁体的相互作用悬浮和 高速运动的，由于磁力 使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮 列车的最高速度可达每 10 小时500 km以上。
二、电磁铁的磁性

ቤተ መጻሕፍቲ ባይዱ
二、电磁继电器的工作原理
电磁铁通电时，把衔铁吸下来使 D 和 E 接
触，工作电路闭合．电磁铁断电时失去 磁性，弹簧把衔铁拉起来，切断工作电 路． 结论：电磁继电器就是利用电磁铁控制 工作电路通断的开关．
实验：
分组联接电磁继电器的控制电路和用小
灯泡组成的工作电路．使继电器通电时， 小灯泡亮，断电时小灯泡灭． 通过接线和操作，掌握继电器的主要构 造和工作原理． 实验视频（请点击） 电磁继电器的小动画（请点击）
电磁继电器的小动画，当闭合开关时，电磁继电器开始 工作，电磁铁吸引衔铁，接通电路，小灯泡开始工作. 返回
