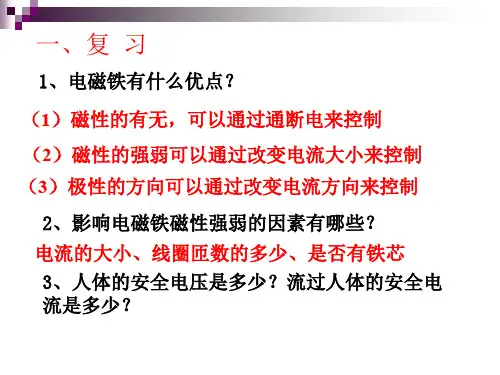

1、当电磁铁线圈匝数一定时，通过电磁铁的电流越
大，电磁铁的磁性越强;当通过电磁铁线圈的电流一
定时，电磁铁的 匝数 越多，电磁铁的磁性越强；
2、电磁铁的优点:
A.磁性有无可以用 电流的通断来控制. B.磁性强弱可以用改变 电流 的大小和线圈的 匝数 来
控制。
C.它的磁极可以通过改变 电流方向 来控制。
Page 7
二、电磁铁的磁性
设计实验
对于外形相同的螺线管，电磁铁磁性的强弱跟 线圈的匝数会有什么样的关系？
判断磁性强弱方法：（转换法） 根据吸引铁钉、曲别针等的多少来判断螺线管
的磁性强弱。
（1）改变电路中的电流大小； （2）改换不同匝数的螺线管;
(3) 在螺线管中插入铁芯。
a S
Page 8
二、电磁铁的磁性
高速运动的，由于磁力
磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成
使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮
为我国第一条正式投入运 列车的最高速度可达每
营的磁悬浮铁路。
小时500 km以上。
Page 17
1.电磁铁是一个带有 铁芯 的 通电螺线管 .
3、各种电磁继电器
Page 29
水位自动报警装置是怎样连接并工作的？
要求：1、水位未达到金属块A时，绿灯亮；
2、水位达到金属块A时，红灯亮。 3、若在水位不正常时要提醒工作人员，最好再安 装一个电铃，电铃应该接在什么地方呢？
绿灯
S
A
红灯
B
Page 30
演示工作过程
试试看：叙述温度自动报警器的工作过程

总结
电磁继电器的重要性和应用价值
电磁继电器在自动控制系统中起着关键作用， 广泛应用于各个领域。
电磁继电器的发展前景
尽管面临着取代的风险，但电磁继电器仍具有 一定的应用前景，特别是在一些特殊环境和特 定需求下。
电磁继电器的优点
响应速度快、可靠性高、使用寿命长、价格较 低。
电磁继电器的缺点
功耗较大、容量有限、无法实现快速电流开关。
电磁继电器的发展
1
电磁继电器的历史发展
经过不断改进和创新，电磁继电器的结构和性能得到了大幅提升。
2
电磁继电器的未来发展趋势
随着电力系统的智能化和自动化发展，电磁继电器将逐渐被新型电器元件所取代。
电磁继电器的分类
根据功能可分为常开继电器、常闭继电器和双刀双掷继电器，根据用途可分为电力继电器和 信号继电器。
电磁继电器的工作方式
1
电磁继电器的闭合和断开方式
2
电磁继电器的触点可以通过机械力、磁 力或电力实现闭合和断开。
电磁继电器的开关原理
通电时，线圈产生磁场，使得触点闭合 或断开，实现电路的开关。

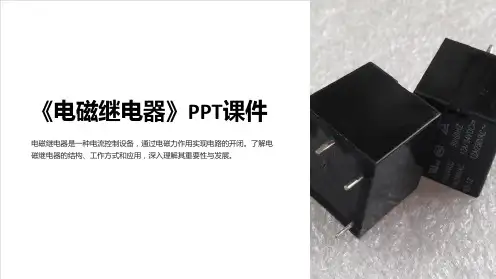

《电磁继电器》PPT课件
电磁继电器是一种电流控制设备，通过电磁力作用实现电路的开闭。了解电 磁继电器的结构、工作方式和应用，深入理解其重要性与发展。
简介
什么是电磁继电器
电磁继电器是一种利用电磁原理控制电路的开关设备，常用于自动控制系统。
电磁继电器的结构和原理
由线圈、铁芯、触点组成，通过线圈通电产生磁场，吸引铁芯使触点闭合或断开。
电ห้องสมุดไป่ตู้继电器的应用
电磁继电器在电机控制中的应用
用于电机启动、制动、正反转以及保护电机免受过流和过载等损害。

L1 （填L1或L2）具有磁性， 吸引衔铁 T1 （填T1或T2）使 横杆向 右 （填左或右）运动，
带动传动装置关闭车门。
(4) 尝试按下面电路图，将线路板上的实物元件用导 线连接起来，体验电磁继电器实际工作的过程。
(5) 如图所示是街道上照明电灯自动开闭的控制电路 的示意图，M是一个光电管，它的作用是当天亮后有 足够的光线照到它上边时使电阻减小，控制电路导 通，当傍晚光线减弱时，其电阻增大。
1、控制电路 ：低压电源 开关 电磁铁 2、工作电路 ：高压电源 触点 用电器 三、电磁继电器的作用
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
～—
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
说一说：
1、下图是小强同学在研究性学习的活动中为某 仓库设计的一种防盗报警器。其踏板放在仓库 的门口，电铃和灯泡放在值班室内，观察电路 可知。这个报警器的工作原理是：有人踩踏板 时___电_铃__响__；无人踩踏板时__电__灯__亮__。
试说明傍晚之后街道上路灯大放光明，而黎明到 来后路灯却悄然熄灭的原理。
(6)如图是一个限流装置的示意图，图中P是电磁铁， Q是衔铁，O是弹簧片。试表述当电流过大时，它是 怎样自动切断电路的。
O

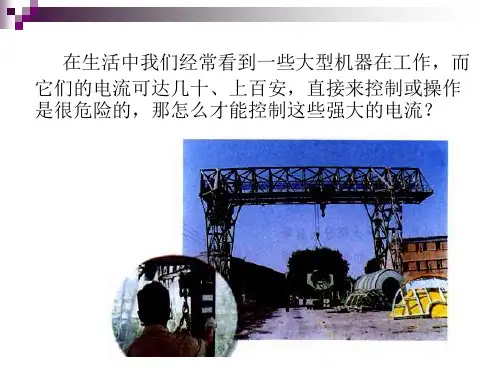

它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
电磁继电器的构造：电磁铁，衔铁，弹簧，触点，支架
衔铁
触点
弹
电
簧
磁
铁
支架

B C A
D E 电 源

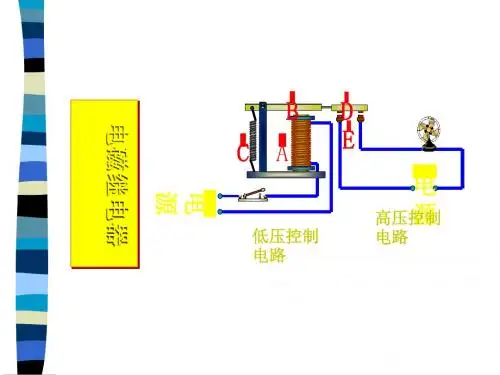

高压控制电路
低压控制电路
B C A
D E 电 源
A
D E 电 源
高压控制电路
低压控制电路
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
11、失败不可怕，可怕的是从来没有努力过，还怡然自得地安慰自己，连一点点的懊悔都被麻木所掩盖下去。不能怕，没什么比自己背叛自己更可怕。 12、跌倒了，一定要爬起来。不爬起来，别人会看不起你，你自己也会失去机会。在人前微笑，在人后落泪，可这是每个人都要学会的成长。 13、要相信，这个世界上永远能够依靠的只有你自己。所以，管别人怎么看，坚持自己的坚持，直到坚持不下去为止。 14、也许你想要的未来在别人眼里不值一提，也许你已经很努力了可还是有人不满意，也许你的理想离你的距离从来没有拉近过 ......但请你继续向前走，因为别人看不到你的努力，你却始终看得见自己。 15、所有的辉煌和伟大，一定伴随着挫折和跌倒；所有的风光背后，一定都是一串串揉和着泪水和汗水的脚印。 16、成功的反义词不是失败，而是从未行动。有一天你总会明白，遗憾比失败更让你难以面对。 17、没有一件事情可以一下子把你打垮，也不会有一件事情可以让你一步登天，慢慢走，慢慢看，生命是一个慢慢累积的过程。 18、努力也许不等于成功，可是那段追逐梦想的努力，会让你找到一个更好的自己，一个沉默努力充实安静的自己。 19、你相信梦想，梦想才会相信你。有一种落差是，你配不上自己的野心，也辜负了所受的苦难。 20、生活不会按你想要的方式进行，它会给你一段时间，让你孤独、迷茫又沉默忧郁。但如果靠这段时间跟自己独处，多看一本书，去做可以做的事，放下过去的人，等你度过低潮，那些独处的时光必定能照亮你的路，也是这些不堪陪你成熟。所以，现在没那么糟，看似生活对你的亏欠，其实都是祝愿。 1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。 2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。 3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力! 4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟无言。缘来尽量要惜，缘尽就放。人生本来就空，对人家笑笑，对自己笑笑，笑着看天下，看日出日落，花谢花开，岂不自在，哪里来的尘埃! 5、心情就像衣服，脏了就拿去洗洗，晒晒，阳光自然就会蔓延开来。阳光那么好，何必自寻烦恼，过好每一个当下，一万个美丽的未来抵不过一个温暖的现在。 6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。 7、生命的美丽，永远展现在她的进取之中 ;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。 8、有些事，不可避免地发生，阴晴圆缺皆有规律，我们只能坦然地接受;有些事，只要你愿意努力，矢志不渝地付出，就能慢慢改变它的轨迹。 9、与其埋怨世界，不如改变自己。管好自己的心，做好自己的事，比什么都强。人生无完美，曲折亦风景。别把失去看得过重，放弃是另一种拥有 ;不要经常艳羡他人，人做到了，心悟到了，相信属于你的风景就在下一个拐弯处。 10、有些事想开了，你就会明白，在世上，你就是你，你痛痛你自己，你累累你自己，就算有人同情你，那又怎样，最后收拾残局的还是要靠你自己。 11、人生的某些障碍，你是逃不掉的。与其费尽周折绕过去，不如勇敢地攀登，或许这会铸就你人生的高点。 12、有些压力总是得自己扛过去，说出来就成了充满负能量的抱怨。寻求安慰也无济于事，还徒增了别人的烦恼。 13、认识到我们的所见所闻都是假象，认识到此生都是虚幻，我们才能真正认识到佛法的真相。钱多了会压死你，你承受得了吗 ?带，带不走，放，放不下。时时刻刻发悲心，饶益众生为他人。 14、梦想总是跑在我的前面。努力追寻它们，为了那一瞬间的同步，这就是动人的生命奇迹。 15、懒惰不会让你一下子跌倒，但会在不知不觉中减少你的收获 ;勤奋也不会让你一夜成功，但会在不知不觉中积累你的成果。人生需要挑战，更需要坚持和勤奋! 16、人生在世：可以缺钱，但不能缺德 ;可以失言，但不能失信 ;可以倒下，但不能跪下;可以求名，但不能盗名;可以低落，但不能堕落 ;可以放松，但不能放纵;可以虚荣，但不能虚伪;可以平凡，但不能平庸 ;可以浪漫，但不能浪荡 ;可以生气，但不能生事。 17、人生没有笔直路，当你感到迷茫、失落时，找几部这种充满正能量的电影，坐下来静静欣赏，去发现生命中真正重要的东西。 18、在人生的舞台上，当有人愿意在台下陪你度过无数个没有未来的夜时，你就更想展现精彩绝伦的自己。但愿每个被努力支撑的灵魂能吸引更多的人同行。 19、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会中看到了某种忧患。莫找借口失败，只找理由成功。 20、每一个成就和长进，都蕴含着曾经受过的寂寞、洒过的汗水、流过的眼泪。许多时候不是看到希望才去坚持，而是坚持了才能看到希望。

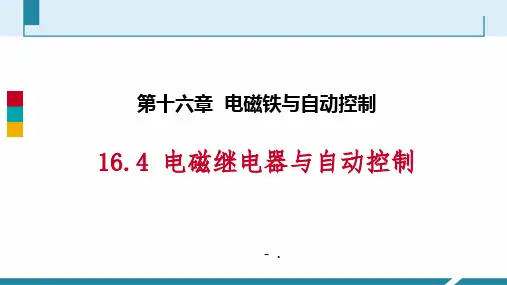

16.4 电磁继电器与自动控制
课堂小结
电磁铁通电时， 具有磁性；断电
原理
电 磁
时，失去磁性
继
①控制电路；电路组成
电 器
②工作电路
实现低电压、弱电 应用 流控制高电压、强
电流；实现远距离 操作和自动控制
16.4 电磁继电器与自动控制
课堂反馈
1.电磁继电器的主要作用相当于工作电路的___开__关_____(选填“ 导线”“电源”“开关”或“用电器”)。
16.4 电磁继电器与自动控制
2．如图5－1所示是利用电磁继电器控制电动机的电路图。当控制 电路的开关S闭合时，电磁铁的线圈中就有__电_流___通过，电磁铁就 有了__磁__性____，吸引衔铁，使工作电路闭合，电动机就__工_作____； 把控制电路的开关断开，电磁铁就___失_去__磁_性____，电动机就 ___停__止_工__作_____。
16.4 电磁继电器与自动控制
[解析]电磁继电器是电磁铁的应用，它主要由低压控制电路和高压工作电 路组成。本题中低压控制电路主要是由低压电源、电磁铁、开关等组成， 其他辅助元件有衔铁、复位弹簧等；高压工作电路是由电源、用电器及触 点组成。当低压电路开关闭合时，电磁铁中有电流，电磁铁产生磁性，吸 引衔铁，与衔铁相连的动触点D向下运动，与静触点E接通，使高压工作电 路接通，实现了利用低电压、弱电流对高电压、强电流的控制。
图5－1
16.4 电磁继电器与自动控制
3．如图5－2所示是一个限流装置示意图。图中P是电磁铁，S是闸 刀开关，Q是衔铁，可绕O转动。当电路由于短路或接的用电器功率 过大等原因导致电路中的电流过大时，电磁铁的磁性___变_强____(选 填“变强”或“变弱”)，吸引衔铁的力___变_大____(选填“变大” 或“变小”)，使衔铁向左转动， 闸刀开关在___弹_簧____的作用下自

磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成 为我国第一条正式投入运 营的磁悬浮铁路。
1.电磁铁是一个带有 铁芯 的 通电螺线管 .
2.电磁铁的磁性的强弱跟 电流大小 和 _ 线圈匝数 、 有无铁芯 有关。 3.电磁铁工作的原理: 利用电流的磁效应。 4.电磁铁的应用: 电磁起重机 、电磁继电器 、 电铃等
硬磁体
为什么通电螺线管 加入铁芯后磁性增加?
一、电磁铁
线圈
铁芯
演示电磁铁的工作
1．插入铁芯的通电螺线管称为电磁铁。 2、电磁铁工作原理：利用电流的磁效应来工作 3．有电流通过时有磁性，没有电流时失去磁性。
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效 应，应该与电 流大小有关。
电磁铁有哪些优点？
磁性有无可以用 电流的通断 来控制. 磁性强弱可以用改变 电流 的大小和线 圈的 匝数 来控制。它的磁极可以通 过改变 电流方向 来控制。
1、当电磁铁线圈匝数一定时，通过电磁铁的电流越 大，电磁铁的磁性越强;当通过电磁铁线圈的电流一 定时，电磁铁的 匝数 越多，电磁铁的磁性越强；
A
B
静触点 S
C
弹 簧
主要部分的作用：
电 磁 铁： 通电时产生磁性，吸下衔铁
动触点
衔
弹
铁：
簧：
和动触点连在一起，带动动触点上下运动 电磁铁磁性消失时，带动衔铁弹离电磁铁 相当于被控制电路的开关
电路组成
触
点：
电磁继电器工作时，电路分为哪两部分？
低 压 控 制 电 路 高 压 工 。 控制电路包括 （高压）电源 、用电器 、触点 。 工作电路包括
（2） 实现自动控制 （3） 实现远距离控制

演示视频：电磁继电器的介绍
一、直流电磁继电器的构造 基本构件：电磁铁、动静触点、衔铁、复位弹簧
一、直流电磁继电器的构造
关于触点
1.在工作中能够动作的称为动触点，不能动作的称 为静触点。
2.线圈不通电时，闭合的为常闭触点；断开的 为常开触点；由三个动静触点组成的触点组为 转换触点。
J
一、直流电磁继电器的构造
电源
.电压不变，改变R由大变小，电流逐渐 变大，铁心磁性加强，衔铁被吸下；反 之，衔铁弹回。
二、直流电磁继电器的工作原理
• 工作原理分析： • 线圈通电，电磁铁产生足够大的电磁力， • 克服弹簧拉力，将衔铁吸合， • 从而接通（或断开）输出电路。
二、直流电磁继电器的工作原理
思考2：用如图所示的电磁继电器设计一个高温报警器， 要求是：正常情况绿灯亮，有险情时电铃报警。可供选择的 器材如下：热敏电阻、绿灯泡、小电铃、学生用电源、继电 器、滑动变阻器、开关、导线。
常开触点 常闭触点
转换触点
J
j
一、直流电磁继电器的构造
继电器电路符号： J
继电器电路组成：
输入电路：线圈电磁铁接收控制信号。(控制电路) 输出电路：触点系统控制输出电路的通与断。（工作 电路）
特点：直流电磁继电器控制电流为直流。
二、直流电磁继电器的工作原理
思考1：在输入电路上加入滑动变电阻器，让电阻由大变小，衔铁会 怎样动作？
四、课堂练习
• 1分发练习卷 • 2同桌讨论完成 • 3学生分析各小题
小结：
一、直流电磁继电器的构造
基本构件：电磁铁、动静触点、衔铁、复位弹簧
二、直流电磁继电器的工作原理
线圈通电，电磁铁产生足够大的电磁力，克服 弹簧拉力，将衔铁吸合，从而接通（或断开） 输出电路。

βFra bibliotek图形语言：
a
符号语言：
α
P
P P
l且P l
如果两个平面有一条公共直线，则称这两个平
面相交，这条公共直线叫做这两个平面的交线。
公理2的作用有二：
一 是判定两个平面相交，即如果两个平面有一个 公共点，那么这两个平面相交；
二 是判定点在直线上，即点若是某两个平面的公 共点，那么这点就在这两个平面的交线上.
D
C
A
B
平面α 、平面ABCD 、平面AC
符号表示：通常用希腊字母, , 等来表 示，如：平面 也可用表示平行四边形的两个 相对顶点的字母来表示，如：平面AC．
（1）水平放置的 平面：
a
（2）垂直放置的平 面：
ß
一般用水平放置的正方形的直观图作为水平放 置的平面的直观图
（3）在画图时，如果图形的一部分被另一部分遮住， 可以把遮住部分画成虚线，也可以不画。
三.两平面两个公共点的连线就是它们的交线
β
P
l
α
【例2】在长方体ABCD—A1B1C1D1中， 画出平面A1C1D与平面B1D1D的交线.
D1
C1
O
A1
B1
D A
C B
【例3】如图画出平面 与平面ADE的交线 画出DE与平面 的交点
A
B
D
C P
E
变式：如图，已知△ABC三边所在的
直线分别交平面 于点P、Q、R，求
电铃
1.2.1平面的基本性质1
一.平面的概念： 光滑的桌面、平静的湖面等都是我们很熟悉. 象这些桌面、平静的湖面、镜面、黑板面等都给我们以_平__面_的
印象
数学中的平面概念是现实平面加以抽象的结果。 二.平面的特征：

1、控制电路 ：低压电源 开关 电磁铁 2、工作电路 ：高压电源 触点 用电器 三、电磁继电器的作用
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
在生活中我们经常看到一些大型机器在工作，而
它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
第四节
一、电磁继电器的构造：电磁铁，衔铁，弹簧，触电，支架
衔铁
触点
弹
电
簧
磁
铁
支架
1、电磁继电器的结构与工作原理
M
低压电源
高压电源
控制电路
由低压控制电路和高压工作电路组成。 控制电路 ：低压电源 开关 电磁铁 工作电路 ：高压电源 触点 用电器
工作电路
2、电磁继电器的构造：电磁铁，衔铁，弹簧，触电，支架
低压控制电路
高压工作电路
电源
电 源 电动机
3、阅读电磁继电器说明书，并回答课本上的问题：
说明书上写着的“线圈额定电压直流６Ｖ”“被 控制电压２２０Ｖ，电流１Ａ”讲的是什么意思？
控制电路（电磁铁）的额定电压为6V，工作电路 额定电压220V，额定电流1A。
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
练习：
S M
S1
S2
控制电路
工作电路
工作原理 当开关S1闭合时，电磁铁通电 产生_磁__性_，将衔铁_吸__下___,开关S的触点
_接__通__，工作电路中有_电__流__通过，电动机

—— 防汛报警器 当水面升高到警戒值时，灯__亮__。
通信工程是继电器使用最早、最广泛的领域。 早期电话局内的继电器多由人工操作
国防、空间技术领域里的应用 军舰需要大量的各种电磁继电器
飞机需要大量的各种电磁继电器
人造卫星需要大量的各种电磁继电器
课堂练习
1.如图所示，下列说法正确的是（ B ） A.当S1断开、S2闭合时，红灯亮； B.当S1断开、S2闭合时，绿灯亮； C.当S1闭合、S2断开时，绿灯亮； D.当S1、S2均闭合时，绿灯亮
新知学习 知识点二：继电器与自动控制
当将开关S换成能感知物理量变化的传感器时，就实现了自动控制。
形形色色的自动报警器电路图 —— 温度自动报警器
当温度达到设定的温度时，温度计内的水银与金属丝接触，控制电路_接__通_，电 流流过电磁铁，电磁铁获__得__磁性，_吸__引_衔铁，使工作电路_接__通_，电铃_响__起_，发 出警报。
第七章 磁与电 第4节 电磁继电器
新知导入
我国发射火箭时，推进器 的点火工作是通过电磁继电器 来完成的。
同学们你们知道什么是电 磁继电器吗？电磁继电器又有 怎样的结构和特点呢？
学习目标
1.认识电磁继电器； 2.知道电磁继电器的结构、工作原理等； 3.知道电磁继电器在自动控制技术中的广泛应用。
新知学习 知识点一：认识电磁继电器
