电磁继电器(物理课件)

电磁继电器的工作原理初中物理

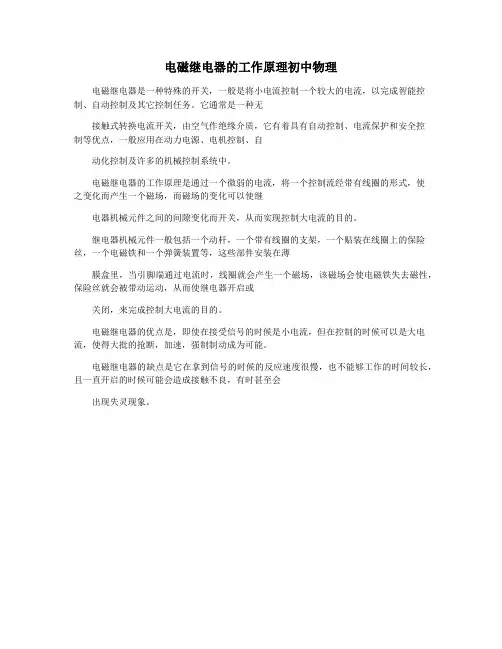

电磁继电器是一种特殊的开关，一般是将小电流控制一个较大的电流，以完成智能控制、自动控制及其它控制任务。

它通常是一种无
接触式转换电流开关，由空气作绝缘介质，它有着具有自动控制、电流保护和安全控
制等优点，一般应用在动力电源、电机控制、自
动化控制及许多的机械控制系统中。

电磁继电器的工作原理是通过一个微弱的电流，将一个控制流经带有线圈的形式，使
之变化而产生一个磁场，而磁场的变化可以使继
电器机械元件之间的间隙变化而开关，从而实现控制大电流的目的。

继电器机械元件一般包括一个动杆，一个带有线圈的支架，一个贴装在线圈上的保险丝，一个电磁铁和一个弹簧装置等，这些部件安装在薄
膜盒里，当引脚端通过电流时，线圈就会产生一个磁场，该磁场会使电磁铁失去磁性，保险丝就会被带动运动，从而使继电器开启或
关闭，来完成控制大电流的目的。

电磁继电器的优点是，即使在接受信号的时候是小电流，但在控制的时候可以是大电流，使得大批的抢断，加速，强制制动成为可能。

电磁继电器的缺点是它在拿到信号的时候的反应速度很慢，也不能够工作的时间较长，且一直开启的时候可能会造成接触不良，有时甚至会
出现失灵现象。

继电器总述继电器是一种电子操控器材，它具有操控体系（又称输入回路）和被操控体系（又称输出回路），通常运用于主动操控电路中，它实践上是用较小的电流去操控较大电流的一种主动开关。

故在电路中起着主动调度、安全维护、变换电路等效果。

一、继电器的品种一、继电器（relay）的作业原理和特性当输入量(如电压、电流、温度等)抵达规矩值时，使被操控的输出电路导通或断开的电器。

可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。

具有动作快、作业安稳、运用寿数长、体积小等利益。

广泛运用于电力维护、主动化、运动、遥控、丈量和通讯等设备中。

1、电磁继电器的作业原理和特性电磁式继电器通常由铁芯、线圈、衔铁、触点簧片等构成的。

只需在线圈两头加上必定的电压，线圈中就会流过必定的电流，然后发作电磁效应造车网，衔铁就会在电磁力招引的效果下战胜回来绷簧的拉力吸向铁芯，然后股动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之不见，衔铁就会在绷簧的反效果力回来正本的方位，使动触点与正本的静触点（常闭触点）开释。

这么吸合、开释，然后抵达了在电路中的导通、堵截的意图。

关于继电器的常开、常闭触点，能够这么来差异：继电器线圈未通电时处于断开状况的静触点，称为常开触点；处于接通状况的静触点称为常闭触点。

2、热敏干簧继电器的作业原理和特性热敏干簧继电器是一种运用热敏磁性资料查看和操控温度的新式热敏开关。

它由感温磁环、恒磁环、干簧管、导热设备片、塑料衬底及别的一些附件构成。

热敏干簧继电器不必线圈励磁，而由恒磁环发作的磁力驱动开关动作。

恒磁环能否向干簧管供应磁力是由感温磁环的温控特性决议的。

3、固态继电器（SSR）的作业原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器材，基地选用阻隔器材完结输入输出的电阻隔。

固态继电器按负载电源类型可分为沟通型和直流型。

按开关型式可分为常开型和常闭型。

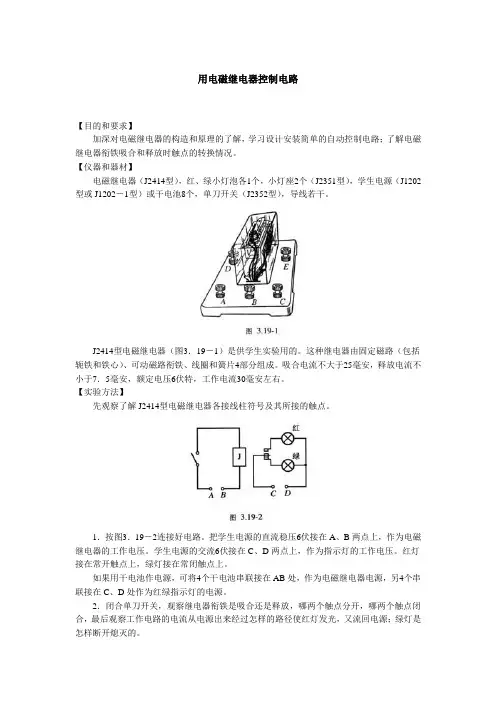

用电磁继电器控制电路【目的和要求】加深对电磁继电器的构造和原理的了解，学习设计安装简单的自动控制电路；了解电磁继电器衔铁吸合和释放时触点的转换情况。

【仪器和器材】电磁继电器（J2414型），红、绿小灯泡各1个，小灯座2个（J2351型），学生电源（J1202型或J1202－1型）或干电池8个，单刀开关（J2352型），导线若干。

J2414型电磁继电器（图3．19－1）是供学生实验用的。

这种继电器由固定磁路（包括轭铁和铁心）、可动磁路衔铁、线圈和簧片4部分组成。

吸合电流不大于25毫安，释放电流不小于7．5毫安，额定电压6伏特，工作电流30毫安左右。

【实验方法】先观察了解J2414型电磁继电器各接线柱符号及其所接的触点。

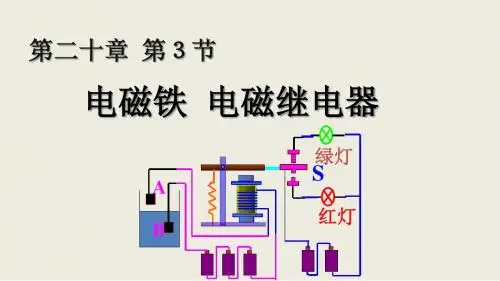

1．按图3．19－2连接好电路。

把学生电源的直流稳压6伏接在A、B两点上，作为电磁继电器的工作电压。

学生电源的交流6伏接在C、D两点上，作为指示灯的工作电压。

红灯接在常开触点上，绿灯接在常闭触点上。

如果用干电池作电源，可将4个干电池串联接在AB处，作为电磁继电器电源，另4个串联接在C、D处作为红绿指示灯的电源。

2．闭合单刀开关，观察继电器衔铁是吸合还是释放，哪两个触点分开，哪两个触点闭合，最后观察工作电路的电流从电源出来经过怎样的路径使红灯发光，又流回电源；绿灯是怎样断开熄灭的。

3．断开单刀开关，观察衔铁是吸合还是释放，衔铁使哪两个触点分开，哪两个触点闭合，红绿灯泡的工作转换情况，工作电路中的电流路径。

4．把上述实验重复数次，并详细观察。

【注意事项】1．实验时不得打开透明外壳碰触继电器，更不能用手拨动簧片，以免弯曲变形使接触不良。

2．若选用其他规格的电磁继电器，可能触点有许多组，可以同时控制多路工作。

实验时应看清楚哪两个是继电器线圈接线柱，哪些是常开、常闭触点，哪些是属于同一组的，以免接错。

3．如果选用有复位弹簧的继电器时，不要轻易拆卸它，因为弹簧的松紧与灵敏度有很大的关系，太紧时衔铁吸不动或者吸合时抖动，太松时当线圈无电流衔铁又不能及时释放，使常闭、常开触点工作失调。

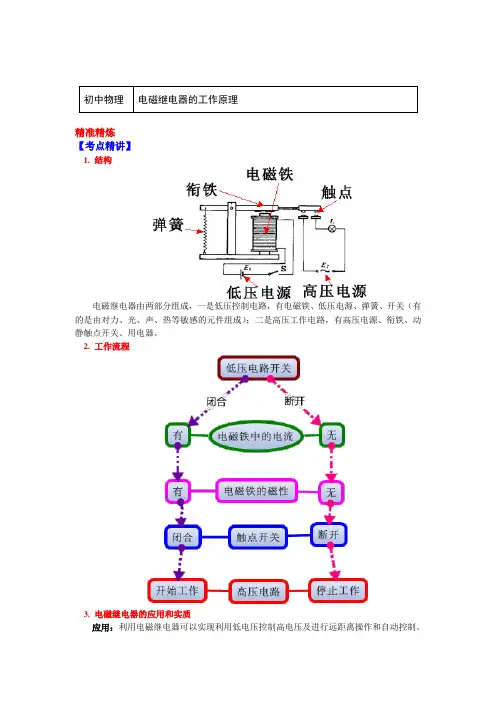

初中物理电磁继电器的工作原理精准精炼【考点精讲】1. 结构电磁继电器由两部分组成，一是低压控制电路，有电磁铁、低压电源、弹簧、开关（有的是由对力、光、声、热等敏感的元件组成）；二是高压工作电路，有高压电源、衔铁、动静触点开关、用电器。

2. 工作流程3. 电磁继电器的应用和实质应用：利用电磁继电器可以实现利用低电压控制高电压及进行远距离操作和自动控制。

实质：由电磁铁控制工作电路通断的开关。

4. 电磁继电器的类型有两种①“单刀型”有一个静触点、一个动触点，多用于简单的控制电路中，可以控制电路的通断；②“单刀双掷型”有两个静触点，一个动触点，多用于较复杂的自动控制电路中，它的动、静触点相当于一个单刀双掷开关，能实现电路的切换：电磁铁有磁性时，电磁铁吸引衔铁，接通一个电路；当电磁铁没有磁性时，弹簧拉起衔铁，断开一个电路同时接通另一个电路。

5. 实际应用（1）实现安全操作由于工作电路中的高电压、强电流对人体危险，使用电磁继电器中的低电压、弱电流的通断来间接地控制高电压、强电流的工作电路的通断；（2）实现远距离操作有时在生产场所温度较高或工作环境不好时，也可以把电磁继电器留在那里，而把控制电路的开关安装在较远的相对较安全的地方，从而实现远距离控制；（3）实现自动控制如果把控制电路的开关换成对温度或光照敏感的元件，或在特定条件下能自动闭合或断开的装置，还可以由这些元件来控制电路的通断，实现温度自动控制、光自动控制、压力自动控制、水位自动报警等。

【典例精析】例题1 如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是（）A. 旋转钥匙能使电磁铁所在电路工作B. 电磁铁的工作电压比电动机的工作电压低C. 电磁铁通电时，上端是S极下端是N极D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触思路导航：将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁的开关，使电磁铁工作，吸引衔铁向下，就会使触点A向右运动与触点B接触，把电动机所在电路接通，使汽车启动，所以A、D两项正确；由图知，电磁铁的工作电压是由一个电源提供的，而电动机的工作电压是由两个电源串联后提供的，所以电磁铁的工作电压比电动机的工作电压低，B项正确；根据装置图容易判断出电磁铁的上端为N极，下端为S极，C项错误。

电磁继电器原理
电磁继电器是一种利用电磁原理控制开关的电器设备，广泛应用于工业控制、电力系统、通信设备等领域。

它的工作原理是利用电磁铁产生的磁场来吸引或释放触点，从而实现电路的开闭。

电磁继电器由铁芯、线圈、触点和外壳等部件组成。

当通过线圈通电时，产生的电流在铁芯中产生磁场，使得铁芯成为一块磁性吸铁石。

这个磁场会吸引或释放触点，从而控制电路的通断。

当线圈断电时，磁场消失，触点则恢复原来的状态。

电磁继电器的工作原理可以简单理解为利用电流产生的磁场来控制开关。

当需要控制大功率电路时，可以通过小电流控制大电流，从而实现远距离的开关控制。

这种原理使得电磁继电器在工业控制中得到了广泛的应用。

除了工业控制领域，电磁继电器还在电力系统中起着重要作用。

例如，在变电站中，电磁继电器可以用来保护电力设备，如过流保护、接地保护等。

它可以根据电流大小或者故障类型来自动切断电路，保护设备和人员的安全。

在通信设备中，电磁继电器也扮演着重要的角色。

例如，在电话线路中，通过电磁继电器可以实现通话的接通和挂断。

此外，电磁继电器还可以用于控制各种信号和数据的传输。

总的来说，电磁继电器作为一种利用电磁原理控制开关的电器设备，在各个领域都有着重要的应用。

它的工作原理简单而有效，使得其在工业控制、电力系统、通信设备等领域发挥着不可替代的作用。

随着科技的不断发展，电磁继电器的应用范围将会更加广泛，为人们的生活和工作带来更多的便利和效益。
