填料塔百科名片填料塔是塔设备的一种。

塔内填充适当高度的填料，以增加两种流体间的接触表面。

例如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降。

气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用。

结构较简单，检修较方便。

广泛应用于气体吸收、蒸馏、萃取等操作。

为了强化生产，提高气流速度，使在乳化状态下操作时，称乳化填料塔或乳化塔(emulsifyingtower)。

目录[隐藏]结构原理发展历史基本分类历史事记应用领域发展状况工业应用结构原理发展历史基本分类历史事记应用领域发展状况工业应用[编辑本段]结构原理填料塔是以塔内的填料作为气液两相间接触构件的传质设备。

填料塔的塔身填料塔结构示意图是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。

填料的上方安装填料压板，以防被上升气流吹动。

液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。

气体从塔底送入，经气体分布装置（小直径塔一般不设气体分布装置）分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。

填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。

当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。

壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。

因此，当填料层较高时，需要进行分段，中间设置再分布装置。

液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。

填料塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。

填料塔也有一些不足之处，如填料造价高；当液体负荷较小时不能有效地润湿填料表面，使传质效率降低；不能直接用于有悬浮物或容易聚合的物料；对侧线进料和出料等复杂精馏不太适合等。

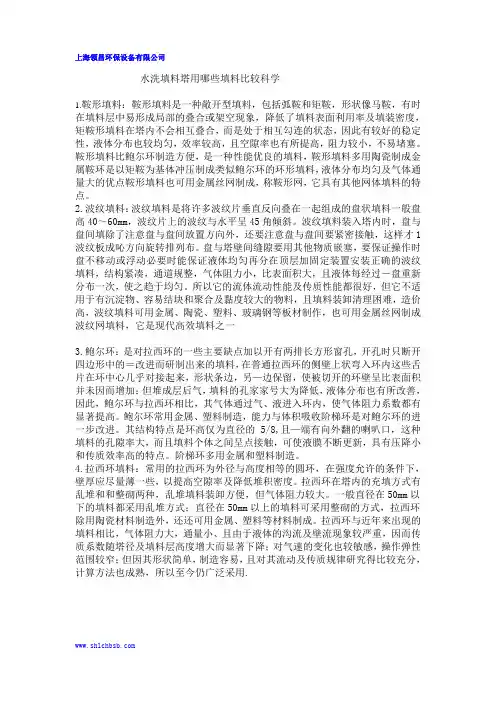

上海领昌环保设备有限公司 水洗填料塔用哪些填料比较科学1.鞍形填料：鞍形填料是一种敞开型填料，包括弧鞍和矩鞍，形状像马鞍，有时在填料层中易形成局部的叠合或架空现象，降低了填料表面利用率及填装密度，矩鞍形填料在塔内不会相互叠合，而是处于相互勾连的状态，因此有较好的稳定性，液体分布也较均匀，效率较高，且空隙率也有所提高，阻力较小，不易堵塞。

鞍形填料比鲍尔环制造方便，是一种性能优良的填料，鞍形填料多用陶瓷制成金属鞍环是以矩鞍为基体冲压制成类似鲍尔环的环形填料，液体分布均匀及气体通量大的优点鞍形填料也可用金属丝网制成，称鞍形网，它具有其他网体填料的特点。

2.波纹填料：波纹填料是将许多波纹片垂直反向叠在一起组成的盘状填料一般盘高40～60mm，波纹片上的波纹与水平呈45角倾斜。

波纹填料装入塔内时，盘与盘间填除了注意盘与盘间放置方向外，还要注意盘与盘间要紧密接触，这样才1波纹板成吣方向旋转排列布。

盘与塔壁间缝隙要用其他物质嵌塞，要保证操作时盘不移动或浮动必要时能保证液体均匀再分在顶层加固定装置安装正确的波纹填料，结构紧凑，通道规整，气体阻力小，比表面积大，且液体每经过―盘重新分布一次，使之趋于均匀。

所以它的流体流动性能及传质性能都很好，但它不适用于有沉淀物、容易结块和聚合及黏度较大的物料，且填料装卸清理困难，造价高，波纹填料可用金属、陶瓷、塑料、玻璃钢等板材制作，也可用金属丝网制成波纹网填料，它是现代高效填料之一3.鲍尔环：是对拉西环的一些主要缺点加以开有两排长方形窗孔，开孔时只断开四边形中的＝改进而研制出来的填料，在普通拉西环的侧壁上状弯入环内这些舌片在环中心几乎对接起来，形状条边，另—边保留，使被切开的环壁呈比表面积并未因而增加：但堆成层后气，填料的孔家家号大为降低，液体分布也有所改善，因此，鲍尔环与拉西环相比，其气体通过气、液进入环内，使气体阻力系数都有显著提高。

鲍尔环常用金属、塑料制造，能力与体积吸收阶梯环是对鲍尔环的进一步改进。

《填料塔手册》目录图表目录1. 简介1.1 填料塔的定义和用途1.2 填料塔的历史发展1.3 填料塔在化工、环保等领域的应用1.4 填料塔应用案例2. 填料塔的基本结构2.1 塔体2.2 填料层2.3 液体分布器2.4 气体分布器2.5 支撑板2.6 除雾器2.7 各部件的材质选择指南2.8 不同类型填料塔的结构差异比较3. 填料类型3.1 规整填料3.1.1 金属规整填料3.1.2 陶瓷规整填料3.1.3 塑料规整填料3.2 散堆填料3.2.1 鞍形填料3.2.2 拉西环3.2.3 球形填料3.3 各类填料的优缺点比较3.4 新型填料材料介绍4. 填料塔设计考虑因素4.1 操作条件（温度、压力、流量）4.2 物料特性4.3 塔径和塔高的确定4.4 填料选择4.5 液体分布系统设计4.6 设计软件介绍和使用指南4.7 不同行业特殊设计要求5. 填料塔的操作5.1 启动程序5.2 正常运行参数监控5.3 常见问题及解决方案5.4 停机程序5.5 自动化控制系统介绍5.6 不同工况下的操作参数调整指南6. 填料塔的维护6.1 日常检查项目6.2 定期维护计划6.3 填料更换指南6.4 清洗和除垢方法6.5 预测性维护技术介绍6.6 常见故障的诊断和排除方法7. 填料塔性能优化7.1 压降控制7.2 传质效率提高7.3 能耗降低策略7.4 优化案例分析7.5 新技术在性能优化中的应用8. 安全注意事项8.1 操作安全规程8.2 个人防护装备要求8.3 紧急情况处理8.4 安全培训计划的制定指南8.5 国际安全标准介绍9. 环境保护考虑9.1 废水处理9.2 废气排放控制9.3 噪音控制9.4 绿色生产技术在填料塔中的应用9.5 环境影响评估方法介绍10. 填料塔相关计算10.1 传质单元数（NTU）计算10.2 压降计算10.3 填料层高度计算10.4 计算实例10.5 常用计算公式的推导过程11. 新技术和发展趋势11.1 高效填料开发11.2 智能控制系统应用11.3 模拟和优化软件使用11.4 行业专家对未来发展的预测11.5 国际先进技术介绍12. 案例研究12.1 不同行业填料塔应用实例12.2 不同规模填料塔案例分析12.3 问题诊断和解决案例12.4 失败案例分析及经验教训13. 常见问题解答14. 附录14.1 常用填料参数表14.2 填料塔故障排查清单14.3 相关标准和规范列表14.4 常用符号和缩略语表14.5 相关专业术语的多语言对照表15. 参考文献索引本手册旨在为填料塔的设计、操作和维护人员提供全面的指导。

填料塔填料装填方案填料塔是化工工艺中常用的设备，在精馏、吸收和萃取等过程中起到分相和传质的作用。

填料塔的填料选择和装填方案对于设备的运行效果和产品质量有着重要的影响。

下面是对填料塔填料选择和装填方案的详细介绍。

一、填料选择选择填料时需要考虑以下几个因素：传质效果、容积利用率、压降和耐腐蚀性。

1.传质效果：填料的传质效果直接影响到设备的分离效果。

通常选择表面积大、润湿性好的填料，如波纹板、骨状填料、环状填料等。

2.容积利用率：填料塔的容积利用率直接影响设备的经济性。

选择体积小、表面积大的填料可以提高容积利用率，如启擎环、泡泡板等。

3.压降：填料的压降越小，塔的运行能耗越低。

选择压降小的填料可以提高设备的经济性。

4.耐腐蚀性：填料需要具有一定的耐腐蚀性，以保证长期运行的稳定性。

根据具体的工作介质选择耐腐蚀性好的填料材料，如不锈钢、塑料等。

填料的装填方案一般有水平装填和垂直装填两种。

1.水平装填：水平装填适用于较小的填料塔，装填工艺相对简单。

具体操作步骤如下：（1）将填料按照设定的装填高度放置在填料托盘上。

（2）保持填料的平整度和紧密度，防止填料间产生空隙。

（3）在填料顶部设置平行的固定托板，以稳定填料并减少液相折射。

2.垂直装填：垂直装填适用于大型填料塔，装填工艺相对复杂。

具体操作步骤如下：（1）利用起重机将填料箱升入填料口，并将填料整齐的倒入填料塔中。

（2）使用振动器震动填料塔，以达到填料均匀分布的目的。

（3）对填料进行压实，采用专用的填料压实器将填料压实，使得填料间没有空隙。

（4）最后，在填料顶部设置平行的固定托板，以稳定填料并减少液相折射。

三、装填要点无论是水平装填还是垂直装填，都需要注意以下几个要点：1.填料的平整度和紧密度：填料的平整度和紧密度影响塔的运行和传质效果。

需要通过技术措施保持填料的平整度和紧密度，防止填料间产生空隙。

2.压实填料：对填料进行适当的压实，可以减少填料塔的压降和液相折射。

填料塔计算部分要点
一、填料塔简介
填料塔是一种用于换热、搅拌和分离固液混合物的工艺设备。

它具有广泛的应用，如分离液体、气体、液体和固体，以及蒸馏、萃取、松弛和干燥等工序。

由于其灵活性和可靠性，填料塔在化工、石油炼制、精细化工和冶金等行业中得到了广泛的应用，是传统的碱法精细化工的重要设备之一、此外，由于101工业流程的改进和提升，填料塔也成为生产线自动化设备中的主要构件。

填料塔通常由填料泵、填料塔本体、流速计、压力表、流量计以及连接件组成，其中最重要的元件是填料塔本体，它的主要作用是将介质传送到填料塔的上部分，然后沿着填料塔的周围区域流动并通过不同的介质逐渐混合，直到最终输出。

二、填料塔计算要点
1.填料体积：首先要确定填料体积，该体积是指填料塔内部空间的容积，所以在绘制填料塔时，应该将设备内部的介质容积计算入内。

2.体积流量：体积流量是指介质从填料塔进入到填料空间时泵出来的流量，所以在计算过程中，应将体积流量的大小纳入考虑。

3.平均流速：平均流速是指平均的由介质流过填料塔空间的速度，应该考虑的因素有介质的密度、温度及填料塔空间的容积。

化工设备之填料塔填料塔是一种常见的化工设备，用于进行物理或化学反应、蒸馏和吸收过程等。

填料塔中填充着各种不同的填料，以增加气液质量传递的表面积，从而提高设备的效率。

下文将从填料的种类、作用原理、设计和应用等方面介绍填料塔。

一、填料的种类1.球形填料：常见的球形填料有陶瓷球、金属球和塑料球等。

球形填料具有流体阻力小、气液分布均匀等特点，是填料塔中常见的一种填料。

2.环形填料：环形填料分为金属材质和塑料材质两种。

环形填料的特点是表面积大，容积小，具有良好的液膜形成和固定的优势，适合于处理液相粘度大的情况。

3.网状填料：网状填料具有表面积大、空隙率高、液滴分布均匀等特点，能有效地扩大气液接触界面，增强气液质量传递效果。

4.格栅填料：格栅填料通常用于液压分离时使用，能够有效地增加间隙面积，并保持间隙的大小和位置不变。

二、填料塔的作用原理填料塔的主要作用原理是通过填充物增加气液接触面积，从而提高传质、反应和分离的效率。

当气体和液体在填料塔中产生接触时，由于填料的存在，气体和液体必须通过填料内的波流道隙缝，从而导致气液混合，进而进行物理或者化学反应，提高传质效果，以达到分离、纯化的目的。

三、填料塔的设计1.填料：填料的类型和形态直接影响到填料塔的效果，应根据具体工艺要求和特点选择。

2.塔径和塔高：要根据设备的工作流量、物理性质和反应特性等因素来确定，应该选择适当的塔径和塔高，以保证设备的高效运行。

3.塔体冷却：在进行冷却反应时，应考虑在塔体中安装冷却器，以保证反应温度不会过高。

4.进口液流速：为保证液相在填料层内形成实际的液膜，应保证进口液速不低于一定值，通常为1～1.5m/s。

5.进口液体含气量：液体中的气体含量越高，气液分布越均匀，但气体含量过高会影响填料塔内流体的反应效率，因此进口液中的气体应控制在一定范围内。

四、填料塔的应用填料塔广泛应用于化工、石化、冶金、环保等领域，主要用于分离、回收、蒸馏、吸收等物理和化学反应过程。

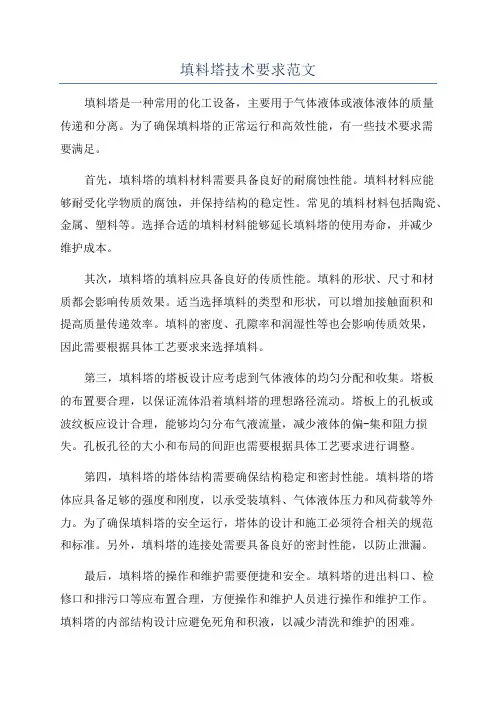

填料塔技术要求范文填料塔是一种常用的化工设备，主要用于气体液体或液体液体的质量传递和分离。

为了确保填料塔的正常运行和高效性能，有一些技术要求需要满足。

首先，填料塔的填料材料需要具备良好的耐腐蚀性能。

填料材料应能够耐受化学物质的腐蚀，并保持结构的稳定性。

常见的填料材料包括陶瓷、金属、塑料等。

选择合适的填料材料能够延长填料塔的使用寿命，并减少维护成本。

其次，填料塔的填料应具备良好的传质性能。

填料的形状、尺寸和材质都会影响传质效果。

适当选择填料的类型和形状，可以增加接触面积和提高质量传递效率。

填料的密度、孔隙率和润湿性等也会影响传质效果，因此需要根据具体工艺要求来选择填料。

第三，填料塔的塔板设计应考虑到气体液体的均匀分配和收集。

塔板的布置要合理，以保证流体沿着填料塔的理想路径流动。

塔板上的孔板或波纹板应设计合理，能够均匀分布气液流量，减少液体的偏-集和阻力损失。

孔板孔径的大小和布局的间距也需要根据具体工艺要求进行调整。

第四，填料塔的塔体结构需要确保结构稳定和密封性能。

填料塔的塔体应具备足够的强度和刚度，以承受装填料、气体液体压力和风荷载等外力。

为了确保填料塔的安全运行，塔体的设计和施工必须符合相关的规范和标准。

另外，填料塔的连接处需要具备良好的密封性能，以防止泄漏。

最后，填料塔的操作和维护需要便捷和安全。

填料塔的进出料口、检修口和排污口等应布置合理，方便操作和维护人员进行操作和维护工作。

填料塔的内部结构设计应避免死角和积液，以减少清洗和维护的困难。

综上所述，填料塔的技术要求涉及填料材料、填料传质性能、塔板设计、塔体结构和操作维护等方面。

只有满足这些技术要求，填料塔才能正常运行，实现高效的质量传递和分离效果。

填料塔填料装填方案填料塔装填方案一、前言填料塔是化工设备中常用的一个组件，主要用于气体吸附、干燥、净化等工艺过程中的填料装填。

填料塔填料装填的合理性直接影响工艺的效果和设备的运行性能。

因此，提出一套科学合理的填料装填方案十分重要。

二、装填时机填料装填的时机应选择在设备安装完毕、清洁无杂质后进行。

此时需保证填料在清洁环境下进行装填，避免因杂质进入而影响填料效果。

三、填料选择填料的选择应根据具体工艺要求和设备的运行条件进行。

常用的塔填料有：金属填料、塑料填料和陶瓷填料等。

在选择填料时，要考虑其耐腐蚀性、耐磨性、传质效率、压降等性能指标，并根据工艺要求选择合适的填料材质及形状。

1.清洗填料材料填料装填前要对填料材料进行清洗，以去除表面的尘土、油污等杂质。

可采用水洗、煮沸、酸洗等方式进行清洗，保证填料的表面干净无杂质。

2.检查填料材料在装填前对填料材料进行检查，排查是否有损坏、变形、缺角等情况。

如有损坏情况，要及时更换或修复。

3.定位装填台座根据填料塔的结构，选择合适的装填台座，将其安放在填料塔的适当位置。

台座的高度和尺寸应与填料层的要求相匹配，且稳固可靠。

4.分层装填将填料均匀地分层装填到填料塔中，每一层填料的高度应根据工艺要求进行调整。

为了保证填料的均匀分布，可以采用分段装填的方法，即先填一部分填料，然后压实，再加入下一层填料，重复以上步骤。

5.压实填料完成一定层次填料后，需进行填料的压实。

可使用专用的填料压实器，在保持塔内气道通畅的前提下，逐层进行填料的压实。

压实的目的是使填料更加紧密，提高填料层的稳定性和传质效率。

6.检查尺寸完成填料装填后，要对填料塔的尺寸进行检查。

确保填料层的高度和厚度与设计要求相符，填料塔的尺寸符合设计图纸要求。

7.安装配件填料装填完成后，需安装填料塔的上、下盖板、进出料口、排气口等配件。

安装过程中需注意密封性，避免泄漏。

五、安全操作在填料装填过程中，要注意安全操作，穿戴好防护用具，避免填料物料进入眼睛、口鼻等敏感部位。

填料塔资料（填料及分布器）填料塔知识点提要近年来，工程界对填料塔进行了大量的研究工作，主要集中在以下几个方面：1.开发多种形势、规格和材质的高效、低压降、大流量的填料；2.与不同填料相匹配的塔内件结构；3.填料层中液体的流动及分布规律；4.蒸馏过程的模拟。

物理过程：液体分布、液体收集、液体再分布。

一、填料填料是填料塔的核心内件，为气-液两相接触进行传质和换热提供了表面，与塔的其他内件共同决定了填料塔的性能。

在乱堆的散装填料塔内，气液两相的流动路线往往是随机的，加之填料装填时难以做到各处均一，因而容易产生沟流等不良情况，从而降低塔的效率。

规整填料是一种在塔内按均匀的几何图形规则、整齐地堆砌的填料，这种填料人为地规定了填料层中气、液的流路，减少了沟流和壁流的现象，大大降低了压降，提高了传热、传质的效果。

规整填料的种类，根据其结构可分为丝网波纹填料及板波纹填料。

通常填料盘的直径略小于塔体的内径。

上下相邻两盘填料交错90°排列。

对于小塔径，填料整盘装填，对于直径在1.5m以上的大塔或无法兰连接的不可拆塔体，则可用分块形式从人孔吊入塔内再拼装。

金属丝网波纹填料的缺点是造价高，抗污能力差，难以清洗。

填料的选用主要根据其效率、通量、压降三个重要的性能参数决定。

内件的作用是为了保证气液更好地接触，以便发挥填料塔的最大效率和生产能力。

因此内件设计的好坏直接影响到填料性能的发挥和整个填料塔的效率。

填料举例：BX型金属丝网波纹填料，结构尺寸列于下表：分布器将液相加料及回流液均匀地分布到填料的表面上，形成液体的初始分布。

分布器安装于塔内，主要包括液体分布器、液体再分布器，液体分布器置于填料上端，将回流液和液相加料均匀分布到填料表面上，形成液体的初始分布；液体再分布器与收集器连接，将上段下来的液体再分布。

设计应考虑液体分布点的密度，分布点的布液方式及布液的均匀性等因素，其中包括分布器的结构形式、几何尺寸的确定，液位高度或压头大小，阻力等。
