一、填料塔的计算(一) 操作条件的确定1．1吸取剂的选择1．2装置流程的确定1．3填料的类型与选择1．4操作温度与压力的确定45℃常压（二）填料吸取塔的工艺尺寸的运算2．1基础物性数据①液相物性数据关于低浓度吸取过程，溶液的物性数据可近似取质量分数为30%MEA 的物性数据7.熔依照上式运算如下： 混合密度是：1013.865KG/M3 混合粘度0.001288 Pa ·s 暂取CO2在水中的扩散系数表面张力б=72.6dyn/cm=940896kg/h 3②气相物性数据混合气体的平均摩尔质量为 M vm =y i M i =0.133*44+0.0381*64+0.7162*14+0.00005*96+0.1125*18 =20.347混合气体的平均密度ρvm = =⨯⨯=301314.805.333.101RT PMvm 101.6*20.347/（8.314*323）=0.769kg/m3混合气体粘度近似取空气粘度，手册28℃空气粘度为μV =1.78×10-5Pa ·s=0.064kg/(m •h) 查手册得CO2在空气中的扩散系数为 D V =1.8×10-5m 2/s=0.065m 2/h 由文献时CO 2在MEA 中的亨利常数：在水中亨利系数E=2.6⨯105kPa相平稳常数为m=1.25596.101106.25=⨯=P E 溶解度系数为H=)/(1013.218106.22.997345kPa m kmol E M s•⨯=⨯⨯=-ρ2.2物料衡算进塔气相摩尔比为Y1=0.133/（1-0.133）= 0.153403 出塔气相摩尔比为Y2= 0.153403×0.05=0.00767 进塔惰性气相流量为V=992.1mol/s=275.58kmol/h该吸取过程为低浓度吸取，平稳关系为直线，最小液气比按下式运算，即2121min /X m Y Y Y ）V L（--=关于纯溶剂吸取过程，进塔液组成为X2=02121min /X m Y Y Y ）V L（--==（0.153403-0.00767）/（0.1534/1.78）=1.78取操作液气比（？）为L/V=1.5L/V=1.5×1.78=2.67 L=2.67×275.58=735.7986kmol/h ∵V(Y1-Y2)=L(X1-X2) ∴X1=0.054581①塔径运算采纳Eckert 通用关联图运算泛点气速 气相质量流量为 W V =13.74kg/s=49464kg/h 液相质量流量运算即W L =735.7986×（0.7*18+0.3*54）=21190.99968kg/h Eckert 通用关联图横坐标为0.011799查埃克特通用关联图得226.02.0=••L LV F F g u μρρϕφ（查表相差不多） 查表（散装填料泛点填料因子平均值）得1260-=m F φ s m g u LV F LF /552.21338.112602.99881.9226.0226.02.02.0=⨯⨯⨯⨯⨯==μϕρφρUf=3.964272m/s取u=0.8u F =0.8×3.352=2.6816m/s 由=1.839191m圆整塔径，取D=1.9m 泛点率校核 u=s m /12.26.0785.03600/15002=⨯ = 4.724397m/s100522.212.2⨯=F u u ﹪=84.18％(在承诺范畴内) =3.352964272/ 4.724397=70.9% 填料规格校核：82425600>==d D =1900/25=76》8 液体喷淋密度校核，取最小润湿速率为 （L W ）min =0.08m 3/m ·h 查塑料阶梯环特性数据表得：型号为DN25的阶梯环的比表面积 a t =228 m 2/m 3 U min =(L W )min a t =0.08×228=18.24m 3/m 2·h U=min 251.76.0785.02.998/312121U 。
填料塔的计算范文料塔是一种常见的工程结构，用于储存和输送颗粒状物料。
其设计过程中需要进行一系列计算，以确保料塔具有足够的强度和稳定性，能够安全承载预计的荷载。
本文将介绍料塔的计算方法和步骤，并给出一个具体的例子，展示如何进行料塔的计算。
一、料塔的计算方法和步骤1.确定设计参数：包括预计储存物料的密度、颗粒大小和湿度；预计料塔高度和直径；料塔所处环境的温度、湿度和风速等。
2.计算所需容量：根据预计储存物料的总重量和密度，计算料塔的总容量。
3.确定料塔的结构形式：包括筒形、锥形、碗形等，根据具体情况选择合适的结构形式。
4.计算料塔的自重和荷载：根据料塔的几何形状和预计物料的重量，计算料塔的自重；同时考虑其他荷载，如风荷载、地震荷载等。
5.计算料塔的强度和稳定性：根据材料的弹性模量和抗压强度，计算料塔的强度；同时根据料塔的几何形状和与地面的接触方式，计算料塔的稳定性。
6.进行结构优化：根据计算结果，进行结构优化，满足强度和稳定性的要求；同时尽可能减小材料的使用量和成本。
二、料塔计算范例假设我们需要设计一个筒形料塔，用于储存密度为1.2t/m³的玉米，预计储存量为2000t，料塔的高度为20m，直径为8m。
现在我们按照上述步骤进行料塔的计算。
1.设计参数：玉米的密度为1.2t/m³，预计料塔高度为20m，直径为8m，环境温度为25℃，相对湿度为60%，风速为15m/s。
2.计算所需容量：预计储存量为2000t，根据玉米的密度计算料塔的总容量为2000t/1.2t/m³=1666.7m³。
3.结构形式：选择筒形料塔。
5.强度和稳定性：根据材料的弹性模量和抗压强度，计算料塔的强度；根据料塔的几何形状和与地面的接触方式，计算料塔的稳定性。
6.结构优化：根据计算结果，进行结构优化，满足强度和稳定性的要求，同时尽可能减小材料的使用量和成本。
三、结论料塔的计算是一个复杂而重要的工程问题，涉及材料力学、结构力学、流体力学等多个学科。
关于填料吸收塔的计算
一、填料吸收塔的选择
1、填料类别选择：根据吸收塔吸收的物质种类，选择合适的填料类别，常用的填料类别有木屑填料、砂填料、树状填料、活性炭填料等。
2、填料形状选择：主要有管纹、柱状、棒状、球状、椭圆形、橄榄形、螺旋形等，选择可以有效提高填料的吸收效率。
一般来说，填料的形状应该根据应用的环境和条件进行选择，有利于吸收、湿式换汽、减少内堵塞等，可以提高吸收塔的运行效率。
3、填料尺寸选择：填料的尺寸应用于容易更换，根据场地空间的垂直面积，选择合适大小的填料，可以使吸收塔的收缩比例适宜，可以使负载分布均匀，有利于增加填料的使用寿命。
4、填料材质选择：根据填料对吸收的物质的耐腐蚀程度，选择一种耐腐蚀的材质，如不锈钢、碳钢、铝、硬质合金等，同时应考虑填料的结构强度。
一般来说，填料材质的耐腐蚀性与结构强度成反比。
1、吸收塔的结构尺寸计算：根据散热塔的工作要求，确定塔的结构形式、形状和尺寸。
一般来说，根据吸收塔的实际空间来确定，若有特殊要求，可根据塔的层数、直径和填料的尺寸，作出相应的更改。
第一章设计任务依据和要求一、设计任务及操作条件：1、混合气体（空气中含SO2气体的混合气）处理量为：106Kmol/h2、混合气组成：SO2含量为6.7% （mol% ），空气为：93.3 %（mol%）3、要求出塔净化气含SO2为：0.148 %（mol%），H2O为：1.172 kmol/h4、吸收剂为水，不含SO25、常压，气体入塔温度为25℃，水入塔温度为20℃。
二、设计内容：1、设计方案的确定。
2、填料吸收塔的塔径、填料层高度及填料层压降的计算。
3、填料塔附属结构的选型与设计。
4、填料塔工艺条件图。
三、H2O-SO2在常压20℃下的平衡数据X Y X Y0.00281 0.0776 0.000423 0.007630.001965 0.00513 0.000281 0.00420.001405 0.0342 0.0001405 0.001580.000845 0.0185 0.0000564 0.000660.000564 0.0112四、气体及液体的物性数据1、气体的物性：气体粘度()0.0652/G u kg m h =⋅气体扩散系数20.0393/G D m s = 气体密度31.383/G kg m ρ=2、液体的物性：液体粘度µL =3.6 kg /(m ·h); 液体扩散系数D L =5.3×10-6m 2/s; 密度ρL =998.2 kg /m 3;液体表面张力 4273/92.7110/L dyn cm kg h σ==× 五、 设计要求1、设计计算说明书一份2、填料塔图（2号图）一张第二章 SO 2净化技术和设备 一、SO 2的来源、性质及其危害二氧化硫的来源包括微生物活动，火山活动，森林火灾以及海水飞沫。
主要有自然来源和人为来源两大类：自然来源主要是火山活动，喷出的火山气体中含有大量的二氧化硫气体，地质深处的天然硫元素在火山喷发过程中燃烧氧化为二氧化硫，随火山灰一起喷射到大气中。
填料塔设计2012-11-20一、填料塔构造填料塔是以塔内装有大量的填料为相间接触构件的气液传质设备。
填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。
在填料的上方安装填料压板，以限制填料随上升气流的运动。
液体从塔顶参加，经液体分布器喷淋到填料上，并沿填料外表流下。
气体从塔底送入，经气体分布装置〔小直径塔一般不设置〕分布后，与液体呈逆流接触连续通过填料层空隙，在填料外表气液两相密切接触进展传质。
填料塔属于连续接触式的气液传质设备，正常操作状态下，气相为连续相，液相为分散相。
二、填料的类型及性能评价填料是填料塔的核心构件，它提供了气液两相接触传质的相界面，是决定填料塔性能的主要因素。
填料的种类很多，根据装填方式的不同，可分为散装填料和规整填料两大类。
散装填料根据构造特点不同，分为环形填料、鞍形填料、环鞍形填料等；规整填料按其几何构造可分为格栅填料、波纹填料、脉冲填料等，目前工业上使用最为广泛的是波纹填料，分为板波纹填料和网波纹填料；填料的几何特性是评价填料性能的根本参数，主要包括比外表积、空隙率、填料因子等。
1.比外表积：单位体积填料层的填料外表积，其值越大，所提供的气液传质面积越大，性能越优；2.空隙率：单位体积填料层的空隙体积；空隙率越大，气体通过的能力大且压降低；3.填料因子：填料的比外表积与空隙率三次方的比值，它表示填料的流体力学性能，其值越小，外表流体阻力越小。
三、填料塔设计根本步骤1.根据给定的设计条件，合理地选择填料；2.根据给定的设计任务，计算塔径、填料层高度等工艺尺寸；3.计算填料层的压降；4.进展填料塔的构造设计，构造设计包括塔体设计及塔内件设计两局部。
四、填料塔设计1.填料的选择填料应根据别离工艺要求进展选择，对填料的品种、规格和材质进展综合考虑。
应尽量选用技术资料齐备，适用性能成熟的新型填料。
对性能相近的填料，应根据它的特点进展技术经济评价，使所选用的填料既能满足生产要求，又能使设备的投资和操作费最低。
填料塔计算和设计填料塔计算和设计Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】填料塔设计2012-11-20一、填料塔结构填料塔是以塔内装有大量的填料为相间接触构件的气液传质设备。
填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。
在填料的上方安装填料压板，以限制填料随上升气流的运动。
液体从塔顶加入，经液体分布器喷淋到填料上，并沿填料表面流下。
气体从塔底送入，经气体分布装置（小直径塔一般不设置）分布后，与液体呈逆流接触连续通过填料层空隙，在填料表面气液两相密切接触进行传质。
填料塔属于连续接触式的气液传质设备，正常操作状态下，气相为连续相，液相为分散相。
二、填料的类型及性能评价填料是填料塔的核心构件，它提供了气液两相接触传质的相界面，是决定填料塔性能的主要因素。
填料的种类很多，根据装填方式的不同，可分为散装填料和规整填料两大类。
散装填料根据结构特点不同，分为环形填料、鞍形填料、环鞍形填料等；规整填料按其几何结构可分为格栅填料、波纹填料、脉冲填料等，目前工业上使用最为广泛的是波纹填料，分为板波纹填料和网波纹填料；填料的几何特性是评价填料性能的基本参数，主要包括比表面积、空隙率、填料因子等。
1.比表面积：单位体积填料层的填料表面积，其值越大，所提供的气液传质面积越大，性能越优；2.空隙率：单位体积填料层的空隙体积；空隙率越大，气体通过的能力大且压降低；3.填料因子：填料的比表面积与空隙率三次方的比值，它表示填料的流体力学性能，其值越小，表面流体阻力越小。
三、填料塔设计基本步骤1.根据给定的设计条件，合理地选择填料；2.根据给定的设计任务，计算塔径、填料层高度等工艺尺寸；3.计算填料层的压降；4.进行填料塔的结构设计，结构设计包括塔体设计及塔内件设计两部分。
四、填料塔设计1.填料的选择填料应根据分离工艺要求进行选择，对填料的品种、规格和材质进行综合考虑。
填料塔计算公式填料塔是化工、环保等领域中常用的气液传质设备，要想设计和操作好填料塔，掌握相关的计算公式那可是相当重要！先来说说填料塔的塔径计算公式。
这就好比给塔选一件合适的“衣服”，太大了浪费材料，太小了又影响工作效率。
塔径的计算主要考虑气体的体积流量、空塔气速等因素。
计算公式大致是：D = √（4Vs / πu），这里的 D 表示塔径，Vs 是气体体积流量，u 是空塔气速。
咱就拿一个实际例子来说吧，之前我在一个化工厂实习的时候，就碰到了填料塔塔径计算的问题。
当时厂里要对一个旧的填料塔进行改造，以提高生产效率。
我们首先得确定气体的流量，这可不是个简单的事儿，得通过各种测量仪表，像流量计啥的，获取准确的数据。
然后再根据工艺要求和经验，确定合适的空塔气速。
这个空塔气速的选择可不能马虎，选高了，气体阻力增大，能耗增加；选低了，塔的处理能力又不够。
我们那时候是反复讨论、计算，才最终确定了一个比较理想的塔径。
再来说说填料层高度的计算公式。
这就像是给塔盖房子，得盖多高才能让气液充分接触，完成传质任务呢？常用的计算公式有传质单元数法和等板高度法。
传质单元数法呢，需要先计算出传质单元数，然后乘以传质单元高度，就得到了填料层高度。
等板高度法呢，是先确定理论板数，再乘以等板高度。
我记得有一次，在设计一个新的填料塔时，为了确定填料层高度，我们可是费了好大的劲儿。
先是在实验室里做小试，模拟实际的操作条件，测量各种数据。
然后根据实验结果进行计算和分析，不断调整参数，优化设计方案。
那几天，我们办公室的灯常常亮到很晚，大家都在为了这个项目努力。

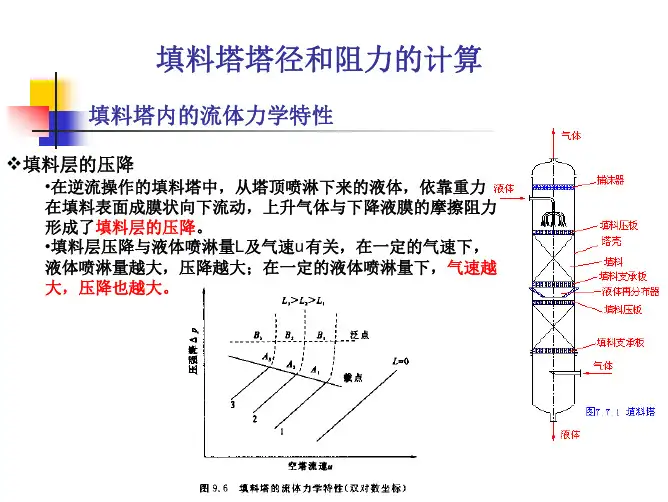

还有填料的压降计算也不能忽视。
压降大了，会增加能耗；压降小了，又可能影响传质效果。
总之，填料塔的计算公式虽然看起来有点复杂，但只要我们认真研究，结合实际情况，多做实验和计算，就一定能设计出性能优良的填料塔，为生产和环保事业做出贡献。
希望我讲的这些能让您对填料塔的计算公式有更清楚的了解，在实际应用中少走弯路，提高工作效率和质量！。
丙酮与水填料塔塔径的计算摘要：一、填料塔概述二、丙酮与水填料塔塔径的计算方法1.设计基本参数2.计算公式及步骤3.影响塔径的因素三、填料塔塔高的计算1.塔高与塔径的关系2.计算公式及步骤3.影响塔高的因素四、填料塔标准塔径系列五、总结与展望正文：一、填料塔概述填料塔是一种常见的化工设备，广泛应用于化工、石油、环保等行业。
它主要用于气液相的传质和传热过程，如丙酮与水的分离。
填料塔的设计涉及多个参数，其中塔径和塔高是关键的尺寸参数。
二、丙酮与水填料塔塔径的计算方法1.设计基本参数在计算填料塔塔径之前，需要先确定一些基本参数，如操作压力、操作温度、液相流量、气相流量等。
这些参数可以根据工艺要求和使用条件进行选择。
2.计算公式及步骤填料塔塔径的计算公式为：D = (Ql / (π * ρl * g * N))^(1/3)其中，D为塔径，Ql为液相流量，ρl为液相密度，g为重力加速度，N为填料层数。
3.影响塔径的因素填料塔的塔径受多种因素影响，如操作条件、工艺要求、设备材料等。
在实际设计中，需要根据具体情况进行调整。
三、填料塔塔高的计算1.塔高与塔径的关系填料塔的塔高与塔径之间存在一定的关系。
在设计时，可以根据塔径和填料层数来确定塔高。
2.计算公式及步骤填料塔塔高的计算公式为：H = (N * L) + H0其中，H为塔高，N为填料层数，L为每层填料的高度，H0为塔底高度。
3.影响塔高的因素填料塔的塔高受多种因素影响，如填料层数、填料高度、操作压力等。
在实际设计中，需要根据具体情况进行调整。
四、填料塔标准塔径系列根据我国相关标准和规范，填料塔的标准塔径系列分为若干个档次。
设计时，可以根据工艺要求和使用条件选择合适的塔径。
五、总结与展望本文详细介绍了丙酮与水填料塔塔径和塔高的计算方法，以及影响塔径和塔高的因素。
在实际设计中，可以根据这些方法和因素进行填料塔的尺寸计算。
目录一、塔设备的概述 (2)1.1 填料塔 (3)1.2 板式塔 (4)1.3填料塔与板式塔的比较 (5)二、塔设备设计的基本步骤 (6)三、塔设备的强度和稳定性计算 (6)3.1塔设备的载荷分析和设计准则 (6)3.2 质量载荷 (8)3.3地震载荷 (8)3.4偏心弯矩 (8)3.5最大弯矩 (8)3.6 圆筒轴向应力核核 (9)3.6.1 圆筒轴向应力 (9)3.6.2 圆筒稳定校核 (9)3.6.3 圆筒拉应力校核 (10)3.7裙座轴向应力校核 (10)3.7.1 裙座底截面的组合应力 (10)4.7.2裙座检查孔和较大管线引出孔截面处组合应力 (11)4.8轴向应力校核条件 (12)五、心得体会 (13)一、塔设备的概述塔设备是石油化工、化学工业、石油工业等生产中最重要的设备之一。
它可使气（汽）液或液液相之间进行充分接触，达到相际传热及传质的目的。
在塔设备中能进行的单元操作有：精馏、吸收、解吸，气体的增湿及冷却等。
表1中所示为几个典型的实例。
表1 塔设备的投资及重量在过程设备中所占的比例实现气（汽）—液相或液—液相之间的充分接触，从而达到相际传质和传热的目的。
塔设备广泛用于蒸馏、吸收、介吸、萃取、气体的洗涤、增湿及冷却等单元操作中，它的操作性能好坏，对整个装置性能好坏、对整个装置的生产，产品产量、质量、成本以及环境保护、“三废”处理等都有较大的影响。
因此对设备的研究一直是工程界所关注的热点。
随着石油、化工的发展，塔设备的合理造型及设计将越来越受到关注和重视。
为了使塔设备能更有效、更经济的运行，除了要求它满足特定的工艺条件，还应满足以下基本要求。
①满足特定的工艺条件；②气—液两相能充分接触，相际传热面积大；③生产能力大，即气、液处理量大；④操作稳定，操作弹性大，对工作负荷的波动不敏感；⑤结构简单、制造、安装、维修方便，设备投资及操作成本低；⑥耐腐蚀，不易堵塞。
为了便于研究和比较,人们从不同的角度对塔设备进行分类。
按单元操作分为精馏塔、吸收塔、解吸塔、萃取塔、反应塔和干燥塔。
用以实现蒸馏和吸收两种分离操作的塔设备分别称为蒸馏塔和吸收塔。
这类塔设备的基本功能在于提供气、液两相以充分接触的机会,使质、热两种传递过程能够迅速有效地进行,还要能够使接触之后的气、液两相及时分开,互不夹带。
也有按形成相际接触面的方式和按塔釜型式分类的;但是,最常用的分类是按塔的内件结构分为板式塔和填料塔两大类,人们又按板式塔的塔盘结构和填料塔所用的填料,细分为多种塔型。
目前工业上应用最广泛的是填料塔及板式塔。
1.1 填料塔以填料作为气、液接触和传质的基本构件，液体在填料表面呈膜状自上而下流动，气体呈连续相自下而上与液体作递向流动，并进行气、液两相间的传质和传热。
两相的组分浓度和温度沿塔高连续变化。
填料塔属于微分接触型的气、液传质设备。
如图2.1为填料塔的总体结构：图2.1 填料塔的总体结构1.2 板式塔以塔板作为气、液接触和传质的基本构件，液体自上而下流入各层塔板，形成液池，气体以鼓泡或喷射的形式自下而上穿过各层塔板的筛孔、液池，使气、液两相密切接触而传质和传热。
两相的组分浓度呈阶梯式变化，板式塔属于逐级接触型的气、液传质设备。
如图2.2为板式塔的总体结构。
图2.2 板式塔的总体结构无论是板式塔还是填料塔，除了各种内件之外，均由塔体、支座、人孔或手孔、除沫器、接管、吊柱及扶梯、操作平台等组成。
a.塔体塔体即塔设备的外壳，常见的塔体由等直径、等厚度的圆筒及上下封头组成。
塔设备通常安装在室外，因而塔体除了承受一定的操作压力（内压或外压）、温度外，还要考虑风载荷、地震载荷、偏心载荷。
此外还要满足在试压、运输及吊装时的强度、刚度及稳定性要求b.支座塔体支座是塔体与基础的连接结构。
因为塔设备较高、重量较大，为保证其足够的强度及刚度，通常采用裙式支座。
c.人孔及手孔为安装、检修、检查等需要，往往在塔体上设置人孔或手孔。
不同的塔设备，人孔或手孔的结构及位置等要求不同。
d.接管用于连接工艺管线，使塔设备与其他相关设备相连接。
按其用途可分为进液管、出液管、回流管、进气出气管、侧线抽出管、取样管、仪表接管、液位计接管等。
e.除沫器用于捕集夹带在气流中的液滴。
除沫器工作性能的好坏对除沫效率、分离效果都具有较大的影响。
f.吊柱安装于塔顶，主要用于安装、检修时吊运塔内件。
1.3填料塔与板式塔的比较对于许多逆流气液接触过程，填料塔和板式塔都是可以适用的，设计者必须根据具体情况进行选用。
填料塔和板式塔有许多不同点，了解这些不同点对于合理选用塔设备是有帮助的。
①填料塔操作范围较小，特别是对于液体负荷变化更为敏感。
当液体负荷较小时，填料表面不能很好地润湿，传质就效果急剧下降；当液体负荷过大时，则容易产生液泛。
设计良好的板式塔，则具有大得多的操作范围。
②填料塔不宜于处理易聚合或含有固体悬浮物的物料，而某些类型的板式塔（如大孔径筛板、泡罩塔等）则可以有效地处理这种物质。
另外，板式塔的清洗亦比填料塔方便。
③当气液接触过程中需要冷却以移除反应热或溶解热时，填料塔因涉及液体均不问题而使结构复杂化。
板式塔可方便地在塔板上安装冷却盘管。
同理，当有侧线出料时，填料塔也不如板式塔方便。
④以前乱堆填料塔直径很少大于0.5m，后来又认为不宜超过1.5m，根据近10年来填料塔的发展状况，这一限制似乎不再成立。
板式塔直径一般不小于0.6m。
⑤关于板式塔的设计资料更容易得到而且更为可靠，因此板式塔的设计比较准确，安全系数可取得更小。
⑥当塔径不很大时，填料塔因结构简单而造价便宜⑦对于易起泡物系，填料塔更适合，因填料对泡沫有限制和破碎的作用。
⑧对于腐蚀性物系，填料塔更适合，因可采用瓷质填料。
⑨对热敏性物系宜采用填料塔。
二、塔设备设计的基本步骤塔设备大多安装在室外，靠裙座底部的地脚螺栓固定在混凝土基础上，通常称为自支承式塔，除承受介质压力外，塔设备还承受各种重量（包括塔体、塔内件、介质、保温层、操作平台、扶梯等附件的重量）、管道推力、偏心载荷、风载荷及地震载荷的联合作用，由于在正常工作、停工检修、压力试验等三种工况下，塔所受的载荷并不相同，为了保证塔设备安全运行，必须对其在这三种工况下进行轴向强度及稳定性校核。
轴向载荷及稳定性强度校核的基本步骤：（1）按设计条件，初步确定塔的厚度和其他尺寸；（2）计算塔设备危险截面的载荷，包括重量、风载荷、地震载荷和偏心载荷等；（3）危险截面的轴向强度和稳定性校核；（4）设计计算裙座、其他环板、地脚螺栓等。
三、塔设备的强度和稳定性计算根据课程设计的特点，着重介绍等截面、等壁厚塔设备的设计计算。
3.1塔设备的载荷分析和设计准则塔设备在操作时主要承受的以下几种载荷作用：操作压力、质量载荷、地震载荷、风载荷、偏心载荷。
各种载荷示意图及符号见图5-3。
图 5-3 塔设备各种载荷示意图及符号(a)质量载荷；(b)地震载荷；(c)风载荷；(d)偏心载荷塔设备的强度和稳定性计算通常按下列步骤计算。
① 根据GBl50-1998相应章节或参考文献1第十一章，按压力确定圆筒有效厚度e δ及封头的有效厚度eh δ；② 根据地震和风载的需要，选取若干计算截面(包括所有危险截面)，并考虑制造、安装、运输的要求，设定各截面处圆筒有效厚度ei δ与裙座有效厚度es δ。
应满足ei e δδ≥，6mm es δ≥；③ 根据自支承式塔设备承受的质量载荷、风载荷、地震载荷及偏心载荷的作用，依次进行校核和计算，并应满足各相应要求，否则需重新设定圆筒的有效厚度ei δ，直至满足全部校核条件为止。
塔设备设计计算常用符号及说明见表5-3。
3.2 质量载荷塔设备的操作质量000102030405(kg)a e m m m m m m m m m =++++++： （5-1）塔设备的最大质量max max 010*******(kg)a e m m m m m m m m m =++++++： （5-2）塔设备的最小质量min min 010*******(kg)0.2a em m m m m m m m m =++++++：（5-3） 式5-3中的0.2m 02系考虑焊在壳体上部分内构件的质量，如塔盘支持圈、降液管等。
当空塔起吊时，如未装保温层、平台、扶梯，则m min 应扣除m 03和m 04。
式中的壳体和裙座质量m01按求出的壳体名义厚度n δ、封头名义厚度nh δ及裙座名义厚度ns δ计算，也可分段计算。
部分塔设备零部件，若无实际资料，可参考表5-4，计算中注意单位统一。
3.3地震载荷当发生地震时，塔设备作为悬臂梁，在地震载荷作用下产生弯曲变形。
安装在七度或七度以上地震烈度地区的塔设备必须考虑它的抗震能力，计算出它的地震载荷3.4偏心弯矩当塔设备的外侧悬挂有分离器、再沸器、冷凝器等附属设备时，可将其视为偏心载荷。
由。
于有偏心距e 的存在，偏心载荷在塔截面上引起偏心弯矩e M 。
偏心载荷引起偏心弯短沿塔高无变化，可按式(5-22)汁算：e e M m ge = （5-22）3.5最大弯矩塔设备任意计算截面I —I 处的最大弯矩max I I M -按式（5-23）计算： max 0.25I I W e I I I I I I E W e M M M M M M ----⎧+⎪⎨++⎪⎩ 取其中较大值（5-23） 塔设备底部截面0-0处的最大弯矩00max M -按式(5-24)计算：0000max 00000.25W e E W e M M M M M M ----⎧+⎪⎨++⎪⎩ 取其中较大值 （5-24）3.6 圆筒轴向应力核核校核圆简轴向应力，使之满足稳定条件。
3.6.1 圆筒轴向应力圆筒任意计算截面I —I 处的轴向应力分别铵式（5-25）、式（5-26）和式（5-27）计算：由内压和外压引起的轴向应力1σ：14i ei pD σδ=（5-25）其中设计压力p 取绝对值。
操作或者非操作时重力及垂直地震力引起的铀向应力2σ：02I I I I V i ei m g F D σπδ--±= （5-26） 其中I I V F -仅在最大弯矩为地震弯矩参与组合时计入此项。
最大弯矩引起的轴向应力3σ：max 34I I i ei M D σπδ-= （5-27） 3.6.2 圆筒稳定校核圆筒许用轴向压应力[]cr σ按式(5—28)确定：[][]=t cr KB K σσ⎧⎪⎨⎪⎩ 取其中较小值 （5-28） 圆筒最大组合压应力按式(5-29)或式(5-30)校核：对内压塔器 []23cr +σσσ≤ （5-29）对外压塔器 []123cr +σσσσ+≤ （5-30）3.6.3 圆筒拉应力校核圆筒最大组合拉应力按式(5-31)或式（5-32）校核：对内压塔器[]123+t K σσσσφ-≤（5-31） 对外压塔器 []23+t K σσσφ-≤（5-32） 如校核不能满足条件时，须重新设定有效厚度ei σ，重复上述计算，直至满足要求。
